2013 Hyundai Santa Fe Инструкция по эксплуатации (in Russian)

Действия в непредвиденных случаях
Сигнализация при остановке на дороге . . . . . . 6-2• Аварийная световая сигнализация . . . . . . . . . . . . . 6-2
В случае непредвиденного случая во время движения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3• Если двигатель заглох на перекрестке или переезде . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3
• Если на ходу спустила шина . . . . . . . . . . . . . . . . . . . 6-3
• Если двигатель заглохнет на ходу . . . . . . . . . . . . . . 6-3
Если не удается запустить двигатель . . . . . . . . . 6-4 • Если двигатель не запускается или вращается медленно . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4
• Если двигатель вращается нормально, но не запускается. . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4
Запуск двигателя от внешнего источника электроэнергии . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-5• Запуск двигателя от внешнего источника . . . . . . . 6-5
• Запуск двигателя буксировкой . . . . . . . . . . . . . . . . . 6-7
В случае перегрева двигателя . . . . . . . . . . . . . . . 6-8
Система контроля давления в шинах (СКДШ) . . 6-9 • Индикаторное устройство низкого давления в шине . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-11
• Индикатор неисправности системы TPMS . . . . . 6-13
• Замена шины с использованием СКДШ . . . . . . . 6-13 Если спущена шин . . . . . . . . . . . . . . . . . . . . . . . . 6-15
• Домкрат и инструменты . . . . . . . . . . . . . . . . . . . . . 6-15
• Извлечение и хранение запасной шины . . . . . . . . 6-16
• Замена шин . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-17
• Момент затяжки колесных гаек . . . . . . . . . . . . . . . 6-21
Спущенная шина (с системой Tire Mobility Kit) . . 6-24
• Введение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-25
• Компоненты системы TireMobilityKit . . . . . . . . . . 6-26
• Использование системы Tire Mobility Kit . . . . . . 6-27
• Распределение герметизирующей жидкости . . . . 6-28
• Проверка давления в шине . . . . . . . . . . . . . . . . . . . 6-29
• Комментарии по безопасному использованию комплекта Tire Mobility Kit. . . . . . . . . . . . . . . . . . 6-30
• Технические данные . . . . . . . . . . . . . . . . . . . . . . . . . 6-31
Буксировка. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-32 • Служба буксировки . . . . . . . . . . . . . . . . . . . . . . . . . . 6-32
• Снимаемый буксирный крюк. . . . . . . . . . . . . . . . . 6-33
• Аварийная буксировка . . . . . . . . . . . . . . . . . . . . . . . 6-34
Устройства для экстренных ситуаций . . . . . . . 6-37 • Огнетушитель . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-37
• Аптечка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-37
• Знак аварийной остановки . . . . . . . . . . . . . . . . . . . 6-37
• Манометр . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-37
6

Действия в непредвиденных случаях
2
6
СИГНАЛИЗАЦИЯ ПРИ ОСТАНОВКЕ НА ДОРОГЕ
Аварийная световая
сигнализация
Аварийная световая сигнализация
предупреждает других водителей о
необходимости повышенного
внимания при приближении, обгоне и
проезде мимо автомобиля. Ее нужно использовать при любых
аварийных работах или остановках на
обочине.
Нажать выключатель световой
сигнализации можно при любом
положении ключа зажигания.
Выключатель световой сигнализации
находится на центральной консоли
панели выключателей. Все указатели
поворота включатся одновременно.
• Аварийная световая сигнализация
действует независимо от движения
автомобиля.
• Во время работы аварийной световой сигнализации указатели
поворота не работают.
• Будьте внимательны при использовании аварийной световой
сигнализации во время буксировки
автомобиля.
ODM042242
ODM042243
■Tип А
■Tип В

63
Действия в непредвиденных случаях
В СЛУЧАЕ НЕПРЕДВИДЕННОГО СЛУЧАЯ ВО ВРЕМЯ ДВИЖЕНИЯ
Если двигатель заглох на
перекрестке или переезде
• Если двигатель заглох на перекрестке или переезде,
установите рычаг переключения
передач в положение N (Нейтраль) и
затем вручную переместите
автомобиль в безопасное место.
• Если ваш автомобиль оборудован механической коробкой передач и
не имеет переключателя блокировки
зажигания, то автомобиль можно
переместить вперед, включив 2-ю
(вторую) или 3-ю (третью) передачу,
и затем включив стартер, не
нажимая педаль сцепления. Если на ходу спустила шина
Если шина спускает прямо на ходу:
1. Уберите ногу с педали газа и дайте
автомобилю сбавить ход,
продолжая ехать прямо. Не
пытайтесь сразу же тормозить и
съехать с дороги, это может
привести к потере управления.
После снижения скорости
автомобиля до безопасного уровня
начинайте осторожно тормозить и
съезжать с дороги. Припаркуйтесь
на твердом и ровном участке земли
как можно дальше от дороги. Если
Вы на разделенном скоростном
шоссе, не паркуйтесь между двумя
полосами.
2. После остановки автомобиля включите аварийную световую
сигнализацию и стояночный тормоз,
а коробку передач поставьте в
положение P (автоматическая
коробка передач) или на задний ход
(механическая коробка передач).
3. Высадите всех пассажиров из автомобиля. Проследите, чтобы все
они вышли на сторону, где нет
дорожного движения.
4. При замене спущенной шины следуйте указаниям в этом разделе. Если двигатель заглохнет на
ходу
1. Постепенно снизьте скорость,
продолжая ехать прямо. Осторожно
съезжайте с дороги в безопасное
место.
2. Включите аварийную световую сигнализацию.
3. Попытайтесь снова запустить двигатель. Если двигатель не
запускается, рекомендуем
обратиться к авторизованному
дилеру HYUNDAI.

Действия в непредвиденных случаях
4
6

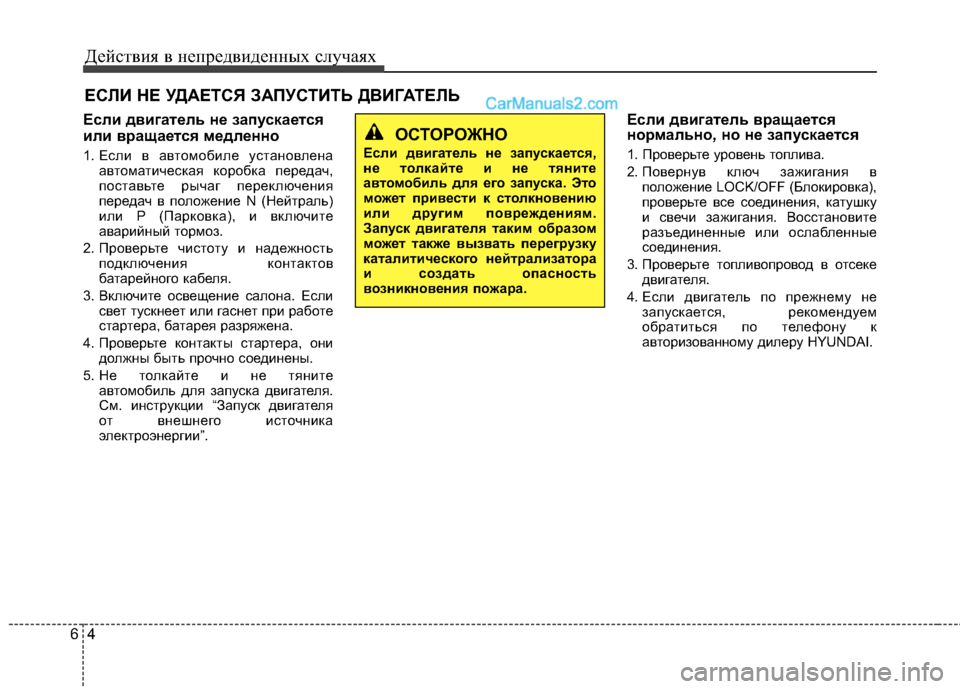

Если двигатель не запускается
или вращается медленно
1. Если в автомобиле установлена
автоматическая коробка передач,
поставьте рычаг переключения
передач в положение N (Нейтраль)
или P (Парковка), и включите
аварийный тормоз.
2. Проверьте чистоту и надежность подключения контактов
батарейного кабеля.
3. Включите освещение салона. Если свет тускнеет или гаснет при работе
стартера, батарея разряжена.
4. Проверьте контакты стартера, они должны быть прочно соединены.
5. Не толкайте и не тяните автомобиль для запуска двигателя.
См. инструкции “Запуск двигателя
от внешнего источника
электроэнергии”. Если двигатель вращается
нормально, но не запускается
1. Проверьте уровень топлива.
2. Повернув ключ зажигания в
положение LOCK/OFF (Блокировка),
проверьте все соединения, катушку
и свечи зажигания. Восстановите
разъединенные или ослабленные
соединения.
3. Проверьте топливопровод в отсеке двигателя.
4. Если двигатель по прежнему не запускается, рекомендуем
обратиться по телефону к
авторизованному дилеру HYUNDAI.
ЕСЛИ НЕ УДАЕТСЯ ЗАПУСТИТЬ ДВИГАТЕЛЬ
ОСТОРОЖНО
Если двигатель не запускается,
не толкайте и не тяните
автом обиль для его запуска. Это
может привести к столкновению
или другим повреждениям.
Запуск двигателя таким образом
может также вызвать перегрузку
каталитического нейтрализатора
и создать опасность
возникновения пожара.

65
Действия в непредвиденных случаях

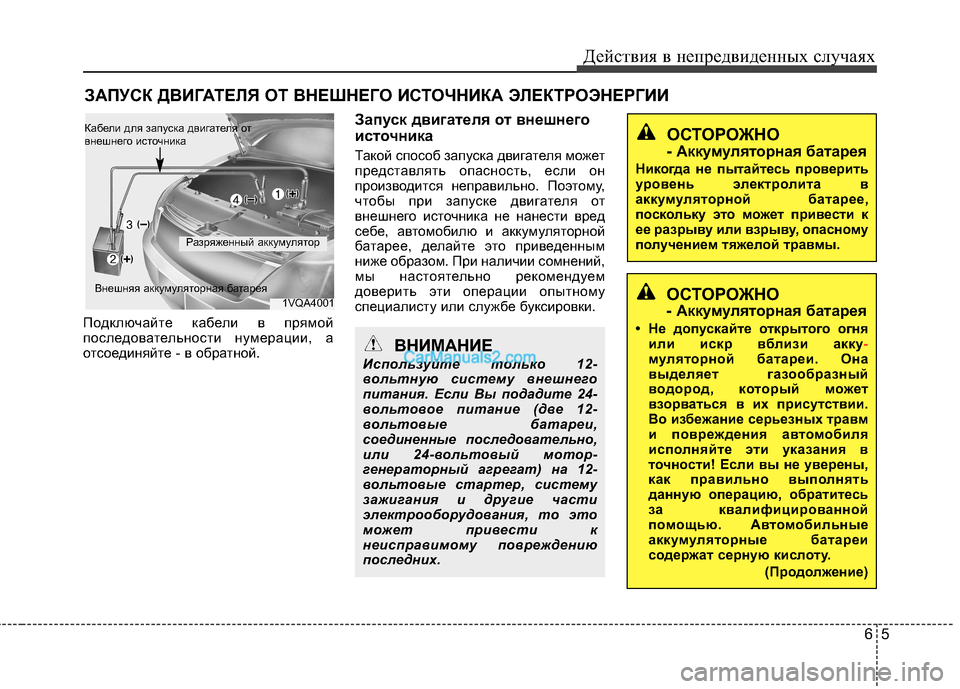

ЗАПУСК ДВИГАТЕЛЯ ОТ ВНЕШНЕГО ИСТОЧНИКА ЭЛЕКТРОЭНЕРГИИ
Подключайте кабели в прямой
последовательности нумерации, а
отсоединяйте - в обратной. Запуск двигателя от внешнего
источника
Такой способ запуска двигателя может
представлять опасность, если он
производится неправильно. Поэтому,
чтобы при запуске двигателя от
внешнего источника не нанести вред
себе, автомобилю и аккумуляторной
батарее, делайте это приведенным
ниже образом. При наличии сомнений,
мы настоятельно рекомендуем
доверить эти операции опытному
специалисту или службе буксировки.
ВНИМАНИЕ
Используйте только 12-
вольтную систему внешнего
питания. Если Вы подадите 24-
вольтовое питание (две 12-
вольтовые батареи,
соединенные последовательно,
или 24-вольтовый мотор-
генераторный агрегат) на 12-
вольтовые стартер, систему
зажигания и другие части
электрооборудования, то это
может привести к
неисправимому повреждению
последних.
ОСТОРОЖНО
- Аккумуляторная батарея
• Не допускайте открытого огня или искр вблизи акку
-муляторной батареи. Она
выделяет газообразный
водород, который может
взорваться в их присутствии.
Во избежание серьезных травм
и повреждения а втомобиля
исполняйте эти указания в
точности! Если вы не уверены,
как правильно выполнять
данную операцию, обратитесь
за квалифицированной
помощью. Автомобильные
аккумуляторные батареи
содержат серную кислоту.
(Продолжение)
ОСТОРОЖНО
- Аккумуляторная батарея
Никогда не пытайтесь проверить
уровень электролита в
аккумуляторной батарее,
поскольку это может привести к
ее разрыву или взрыву, опасному
получением тяжелой травмы.
1VQA4001
Разряженный аккумулятор
Кабели для запуска двигателя от
внешнего источника
Внешняя аккумуляторная батарея

Действия в непредвиденных случаях
6
6

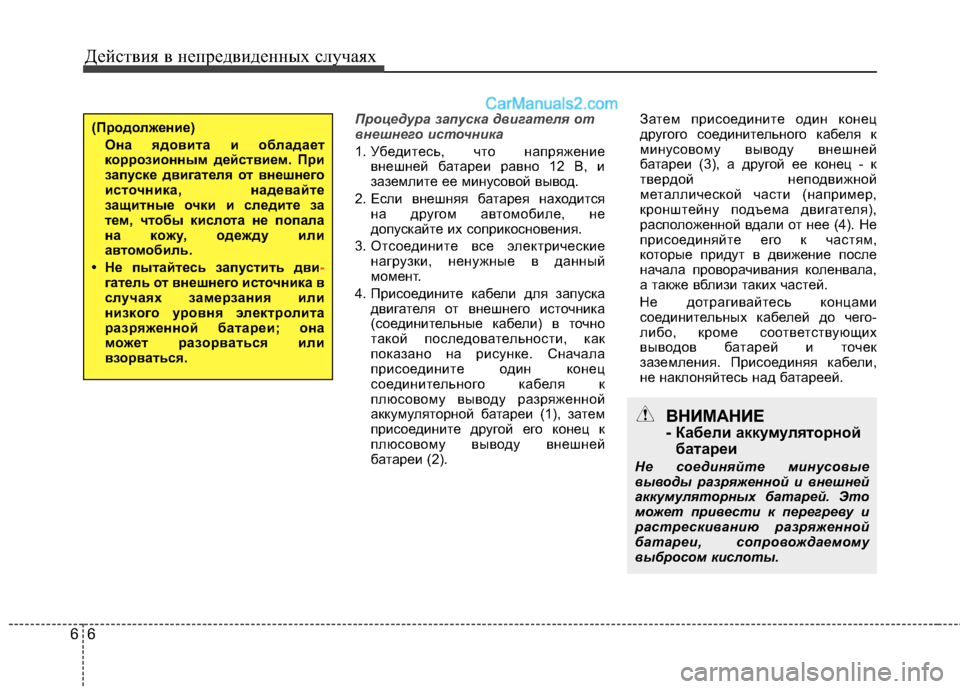

Процедура запуска двигателя от
внешнего источника
1. Убедитесь, что напряжение
внешней батареи равно 12 В, и
заземлите ее минусовой вывод.
2. Если внешняя батарея находится на другом автомобиле, не
допускайте их соприкосновения.
3. Отсоедините все электрические нагрузки, ненужные в данный
момент.
4. Присоедините кабели для запуска двигателя от внешнего источника
(соединительные кабели) в точно
такой последовательности, как
показано на рисунке. Сначала
присоедините один конец
соединительного кабеля к
плюсовому выводу разряженной
аккумуляторной батареи (1), затем
присоедините другой его конец к
плюсовому выводу внешней
батареи (2). Затем присоедините один конец
другого соединительного кабеля к
минусовому выводу внешней
батареи (3), а другой ее конец - к
твердой неподвижной
металлической части (например,
кронштейну подъема двигателя),
расположенной вдали от нее (4). Не
присоединяйте его к частям,
которые придут в движение после
начала проворачивания коленвала,
а также вблизи таких частей.
Не дотрагивайтесь концами соединительных кабелей до чего-
либо, кроме соответствующих
выводов батарей и точек
заземления. Присоединяя кабели,
не наклоняйтесь над батареей.
ВНИМАНИЕ
- Кабели аккумуляторной
батареи
Не соединяйте минусовые
выводы разряженной и внешней
аккумуляторных батарей. Это
может привести к перегреву и
растрескиванию разряженной
батареи, сопровождаемому
выбросом кислоты.
(Продолжение)
Она ядовита и обладает
коррозионным действием. При
запуске двигателя от внешнего
источника, надевайте
защитные очки и следите за
тем, чтобы кислота не попала
на кожу, одежду или
автом обиль.
• Не пытайтесь запустить дви
-гатель от внешнего источника в
случаях замерзания или
низкого уровня электролита
разряженной батареи; она
может разорв аться или
взорваться.

67
Действия в непредвиденных случаях

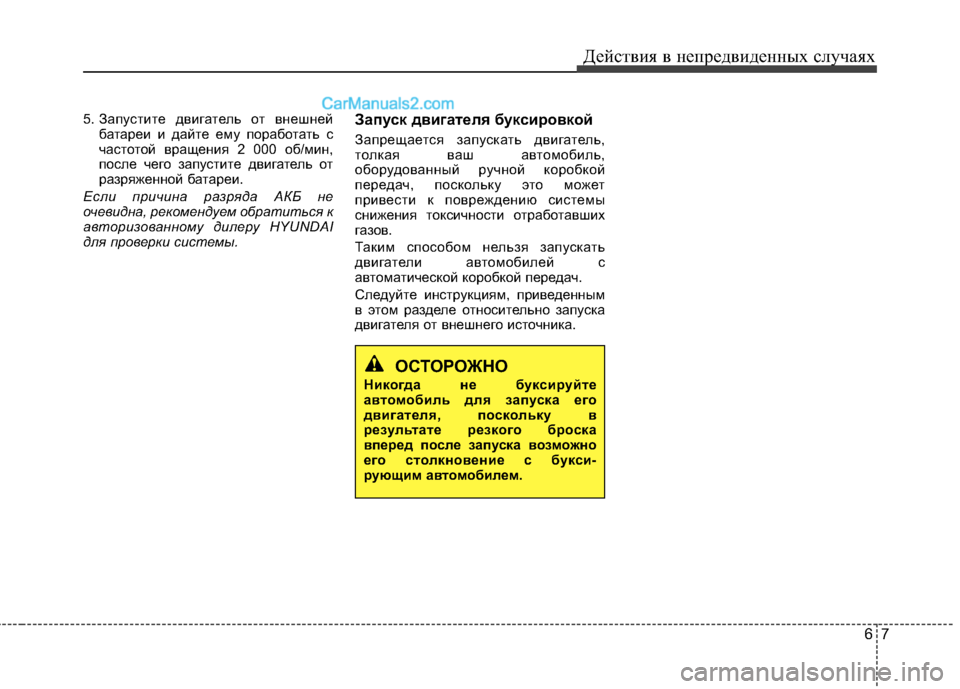

5. Запустите двигатель от внешней
батареи и дайте ему поработать с
частотой вращения 2 000 об/мин,
после чего запустите двигатель от
разряженной батареи.
Если причина разряда АКБ не
очевидна, рекомендуем обратиться к
авторизованному дилеру HYUNDAI
для проверки системы. Запуск двигателя буксировкой
Запрещается запускать двигатель,
толкая ваш автомобиль,
оборудованный ручной коробкой
передач, поскольку это может
привести к повреждению системы
снижения токсичности отработавших
газов.
Таким способом нельзя запускать
двигатели автомобилей с
автоматической коробкой передач.
Следуйте инструкциям, приведенным
в этом разделе относительно запуска
двигателя от внешнего источника.
ОСТОРОЖНО
Никогда не буксируйте
автом обиль для запуска его
двигателя, поскольку в
результате резкого броска
вперед после запуска возможно
его столкновение с букси-
рующим а втомобилем.

Действия в непредвиденных случаях
8
6
В СЛУЧАЕ ПЕРЕГРЕВА ДВИГАТЕЛЯ
Если датчик температуры показывает
перегрев двигателя, произошла
потеря мощности, слышен громкий
свистящий звук или стук, то возможно,
двигатель перегрелся. Если это
произошло Вы должны:
1. Как можно скорее съехать с дороги и остановиться в безопасном месте.
2. Поставить рычаг селектора в положение P (АКПП) или на нейтраль
(МКПП), включить стояночный
тормоз. Если работает кондиционер
воздуха, его следует выключить.
3. Если из-под автомобиля вытекает охлаждающая жидкость или
вырывается пар из-под капота,
следует выключить двигатель. Не
открывайте капот до прекращения
вытекания охлаждающей жидкости
или прекращения образования пара.
Если утечки охлаждающей жидкости
или пара не наблюдается, оставьте
двигатель работающим и проверьте
функционирование вентилятора
охлаждения двигателя. Если
вентилятор не работает, следует
выключить двигатель. 4. Проверьте, на месте ли приводной
ремень водяного насоса. Если
ремень на месте, проверьте его
натяжение. Если приводной ремень
выглядит удовлетворительно,
проверьте наличие утечки из
радиатора, шлангов или под
автомобилем. (При использовании
системы кондиционирования воздуха
при остановке автомобиля под ним
образуются натеки холодной воды.
Это нормальное состояние.).
5. Если приводной ремень водяного насоса поврежден или подтекает
охлаждающая жидкость,
немедленно остановите двигатель.
Рекомендуем обратиться по
телефону к авторизованному
дилеру HYUNDAI. 6. Если Вы не можете обнаружить
причину перегрева, подождите до
достижения двигателем нормальной
температуры. Затем в случае
недостатка охлаждающей жидкости
осторожно добавьте ее в бачок до
достижения средней метки.
7. Осторожно продолжите движение, следя за признаками перегрева. При
повторном закипании, рекомендуем
обратиться к авторизованному
дилеру HYUNDAI.
ВНИМАНИЕ
Значительный недостаток
охлаждающей жидкости
указывает на наличие утечки в
системе охлаждения, которую
следует как можно скорее
проверить у авторизованного
дилера HYUNDAI.
ОСТОРОЖНО
Для предотвращения травмы
следите за тем, чтобы волосы,
руки и одежда не контактировали
с движущимися деталями
работающего двигателя, такими
как вентилятор и приводные
ремни.
ОСТОРОЖНО
Не снимайте крышку радиатора,
если двигатель горячий. Это
может привести к выбросу
охлаждающей жидкости из
отверстия и стать причиной
тяжелых ожогов.
