Габаритные размеры . . . . . . . . . . . . . . . . . . . . . . . 8-2
Двигатель . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-2
Мощность ламп освещения . . . . . . . . . . . . . . . . . 8-3
Шины и колеса . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-4
Полная масса автомобиля . . . . . . . . . . . . . . . . . . 8-5
Объем багажного отсека . . . . . . . . . . . . . . . . . . . . 8-5
Рекомендуемые смазочные материалы и
информация об объемах . . . . . . . . . . . . . . . . . . . 8-6
Серийный номер автомобиля (VIN) . . . . . . . . . 8-10
Сертификационная табличка автомобиля . . . 8-10
Табличка технических характеристик/ значений давления в шинах . . . . . . . . . . . . . . . 8-11
Серийный номер двигателя . . . . . . . . . . . . . . . . 8-11
ЗНАК “E” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-12
Этикетка компрессора кондиционера . . . . . . . 8-12
Этикетка хладагента . . . . . . . . . . . . . . . . . . . . . . 8-12
8

Технические характеристики & Информация для потребителя
2
8

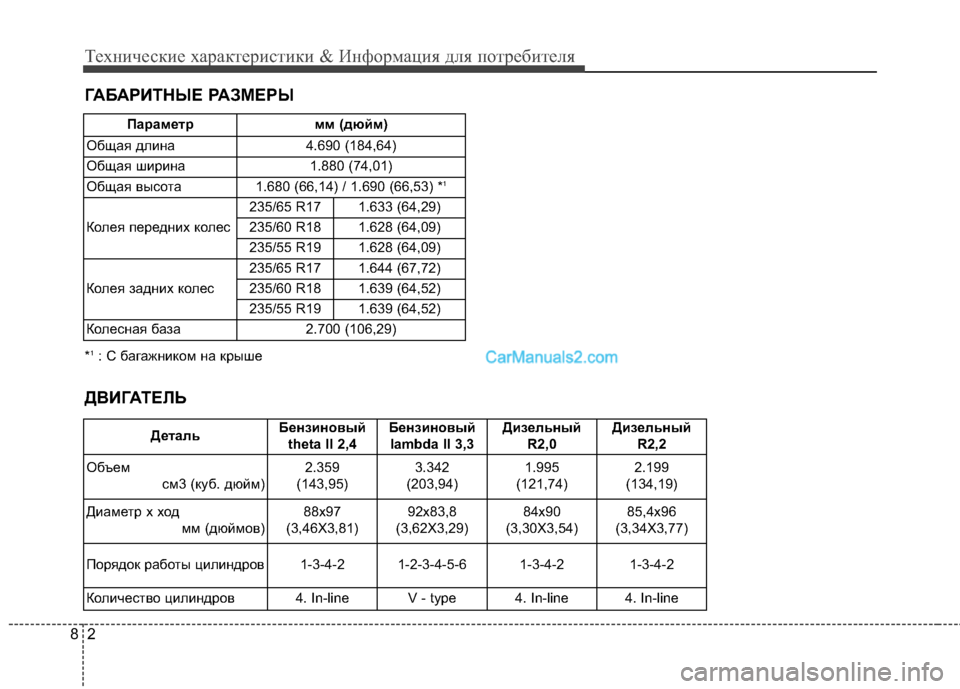

ГАБАРИТНЫЕ РАЗМЕРЫ
ДВИГАТЕЛЬ
*
1
: С багажником на крыше
Деталь
Бензиновый theta II 2,4 Бензиновый
lambda II 3,3Дизельный R2,0ДизельныйR2,2
Объем см3 (куб. дюйм)
2.359
(143,95) 3.342
(203,94)1.995
(121,74)2.199
(134,19)
Диаметр x ход мм (дюймов)
88x97
(3,46X3,81) 92x83,8
(3,62X3,29)84x90
(3,30X3,54)85,4x96
(3,34X3,77)
Порядок работы цилиндров
1-3-4-2 1-2-3-4-5-61-3-4-21-3-4-2
Количество цилиндров
4. In-line V - type4. In-line4. In-line
Параметр мм (дюйм)
Общая длина 4.690 (184,64)
Общая ширина 1.880 (74,01)
Общая высота 1.680 (66,14) / 1.690 (66,53) * 1
Колея передних колес 235/65 R17 1.633 (64,29)
235/60 R18 1.628 (64,09)
235/55 R19 1.628 (64,09)
Колея задних колес 235/65 R17 1.644 (67,72)
235/60 R18 1.639 (64,52)
235/55 R19 1.639 (64,52)
Колесная база 2.700 (106,29)

83
Технические характеристики & Информация для потребителя

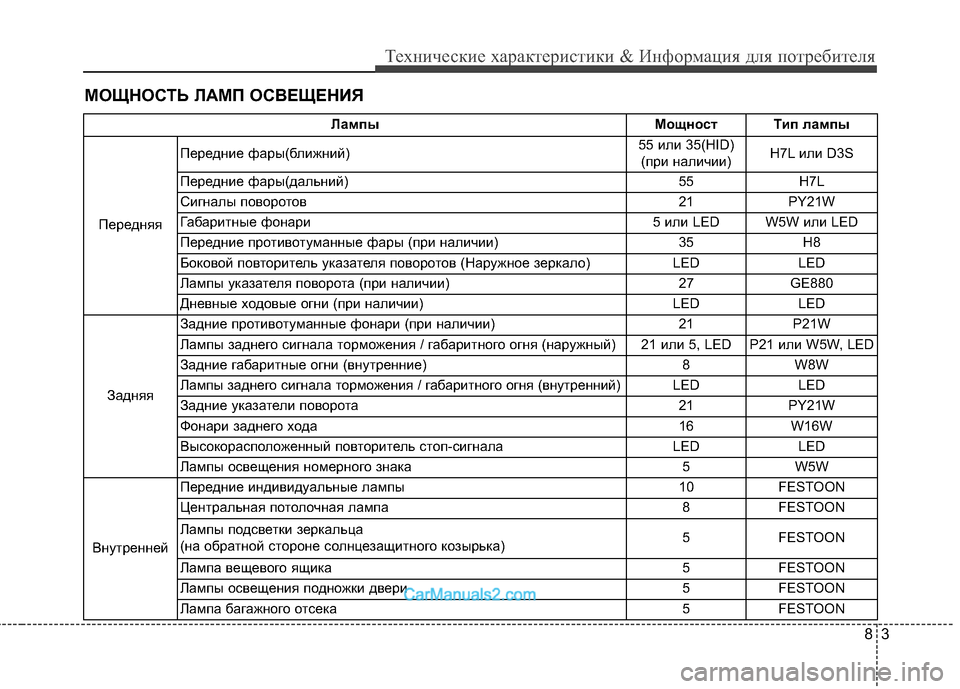

МОЩНОСТЬ ЛАМП ОСВЕЩЕНИЯ
ЛампыМощност Тип лампы
Передняя Передние фары(ближний)
55 или 35(HID)
(при наличии) H7L или D3S
Передние фары(дальний) 55 H7L
Сигналы поворотов 21 PY21W
Габаритные фонари 5 или LED W5W или LED
Передние противотуманные фары (при наличии) 35 H8
Боковой повторитель указателя поворотов (Наружное зерка ло) LED LED
Лампы указателя поворота (при наличии) 27 GE880
Дневные ходовые огни (при наличии) LED LED
Задняя Задние противотуманные фонари (при наличии) 21 P21W
Лампы заднего сигнала торможения / габаритного огня (на
ружный) 21 или 5, LED P21 или W5W, LED
Задние габаритные огни (внутренние) 8 W8W
Лампы заднего сигнала торможения / габаритного огня (вн утренний) LED LED
Задние указатели поворота 21 PY21W
Фонари заднего хода 16 W16W
Высокорасположенный повторитель стоп-сигнала LED LED
Лампы освещения номерного знака 5 W5W
Внутренней Передние индивидуальные лампы
10 FESTOON
Центральная потолочная лампа 8 FESTOON
Лампы подсветки зеркальца
(на обратной стороне солнцезащитного козырька) 5 FESTOON
Лампа вещевого ящика 5 FESTOON
Лампы освещения подножки двери 5 FESTOON
Лампа багажного отсека 5 FESTOON

Технические характеристики & Информация для потребителя
4
8

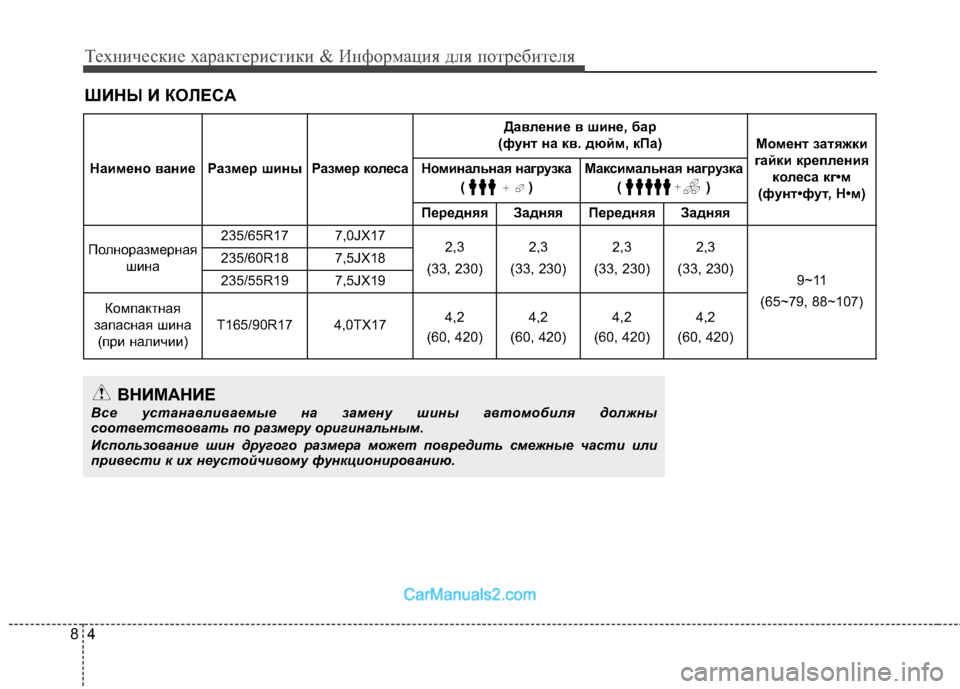

ШИНЫ И КOЛECA
Наимено ваниеРазмер шиныРазмер колеса
Давление в шине, бар
(фунт на кв. дюйм, кПа)
Момент затяжки
гайки крепления колеса кг•м
(фунт•фут, Н•м)
Номинальная нагрузка
()Максимальная нагрузка()
ПередняяЗадняяПередняяЗадняя
Полноразмерная шина235/65R177,0JХ172,3
(33, 230)2,3
(33, 230)2,3
(33, 230)2,3
(33, 230)
9~11
(65~79, 88~107)
235/60R187,5JХ18
235/55R197,5JХ19
Компактная
запасная шина (при наличии)
T165/90R174,0TХ174,2
(60, 420)4,2
(60, 420)4,2
(60, 420)4,2
(60, 420)
ВНИМАНИЕ
Все устанавливаемые на замену шины автомобиля должны
соответствовать по размеру оригинальным.
Использование шин другого размера может повредить смеж ные части или
привести к их неустойчивому функционированию.

85
Технические характеристики & Информация для потребителя

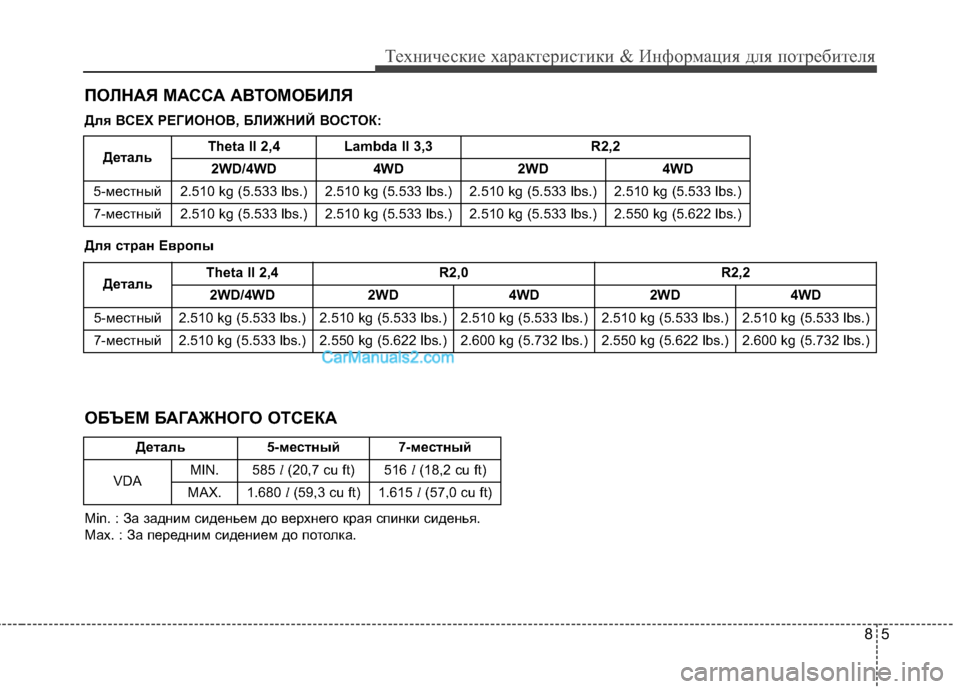

ПОЛНАЯ МАССА АВТОМОБИЛЯ
ДетальTheta II 2,4 R2,0
R2,2
2WD/4WD 2WD 4WD 2WD 4WD
5-местный 2.510 kg (5.533 lbs.) 2.510 kg (5.533 lbs.) 2.510 kg (5 .533 lbs.) 2.510 kg (5.533 lbs.) 2.510 kg (5.533 lbs.)
7-местный 2.510 kg (5.533 lbs.) 2.550 kg (5.622 lbs.) 2.600 kg (5 .732 lbs.) 2.550 kg (5.622 lbs.) 2.600 kg (5.732 lbs.)
ДетальTheta II 2,4 Lambda II 3,3 R2,2
2WD/4WD 4WD 2WD 4WD
5-местный 2.510 kg (5.533 lbs.) 2.510 kg (5.533 lbs.) 2.510 kg (5 .533 lbs.) 2.510 kg (5.533 lbs.)
7-местный 2.510 kg (5.533 lbs.) 2.510 kg (5.533 lbs.) 2.510 kg (5 .533 lbs.) 2.550 kg (5.622 lbs.)
Для ВСЕХ РЕГИОНОВ, БЛИЖНИЙ ВОСТОК:
Для стран Европы
Деталь 5-местный 7-местный
VDA MIN.
585
l(20,7 cu ft) 516 l(18,2 cu ft)
MAX. 1.680
l(59,3 cu ft) 1.615 l(57,0 cu ft)
Min. : За задним сиденьем до верхнего края спинки сиденья.
Max. : За передним сидением до потолка.
ОБЪЕМ БАГАЖНОГО ОТСЕКА

Технические характеристики & Информация для потребителя
6
8

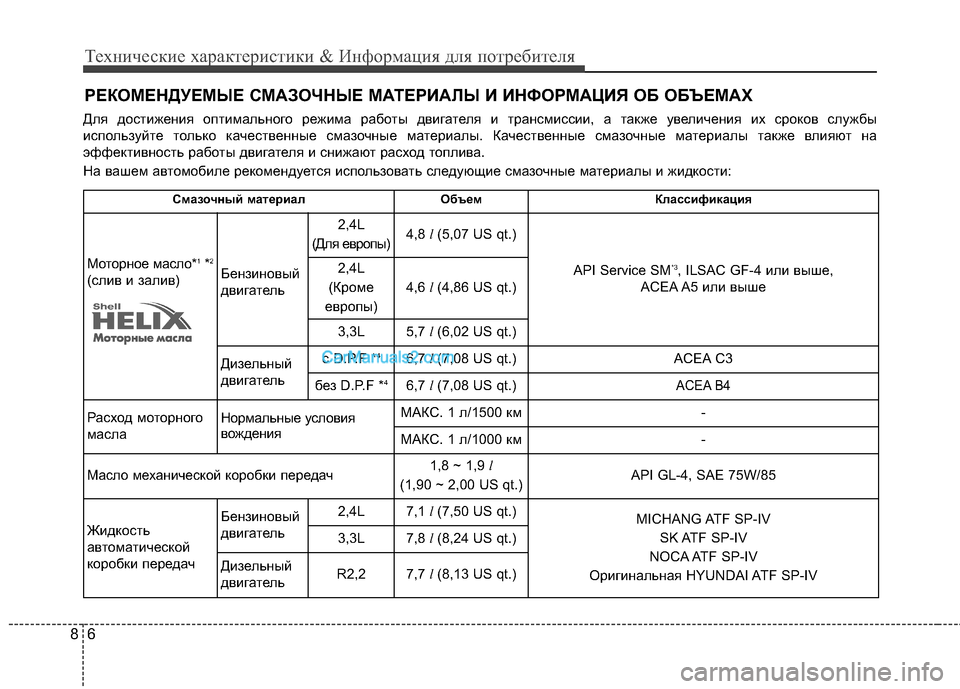

РЕКОМЕНДУЕМЫЕ СМАЗОЧНЫЕ МАТЕРИАЛЫ И ИНФОРМАЦИЯ ОБ ОБЪЕМАХ
Для достижения оптимального режима работы двигателя и трансм иссии, а также увеличения их сроков службы
используйте только качественные смазочные материалы. Качественн ые смазочные материалы также влияют на
эффективность работы двигателя и снижают расход топлива.
На вашем автомобиле рекомендуется использовать следующие сма зочные материалы и жидкости:
Смазочный материалОбъемКлассификация
Моторное масло*1
*2
(слив и залив)Бензиновый
двигатель
2,4L
(Для европы)4,8 l (5,07 US qt.)
API Service SM *3
, ILSAC GF-4 или выше,
ACEA A5 или выше2,4L
(Кроме
европы)
4,6 l (4,86 US qt.)
3,3L5,7 l (6,02 US qt.)
Дизельный
двигательс D.P.F * 46,7
l (7,08 US qt.)ACEA C3
без D.P.F * 46,7
l (7,08 US qt.)ACEA B4
Расход моторного
маслаНормальные условия
вожденияМАКС. 1 л/1500 км-
МАКС. 1 л/1000 км-
Масло механической коробки передач1,8 ~ 1,9 l
(1,90 ~ 2,00 US qt.)API GL-4, SAE 75W/85
Жидкость
автоматической
коробки передачБензиновый
двигатель2,4L7,1 l (7,50 US qt.)MICHANG ATF SP-IV
SK ATF SP-IV
NOCA ATF SP-IV
Оригинальная HYUNDAI ATF SP-IV
3,3L7,8 l (8,24 US qt.)
Дизельный
двигательR2,27,7 l (8,13 US qt.)

87
Технические характеристики & Информация для потребителя
*1
: См, рекомендуемые значения коэффициента вязкости по классификации SAE, приведенные на следующей странице.
* 2
: В настоящее время в наличии имеется масло с маркировкой Engrgy Conserving Oil (энергосберегающее моторное масло). Пом имо
прочих положительных эффектов, применение такого масла спо собствует экономии расхода топлива за счет сокращения потребления
топлива, необходимого для преодоления трения деталей двигателя. Зачастую эти улучшения трудно оценить при ежедневн ом
вождении, однако суммарная экономия средств и энергии за год оказывается внушительной.
* 3
: Если моторное масло API service SM или ACEA A5 недоступно, допустимо использовать API service SL или ACEA A3.
* 4
: Сажевый фильтр

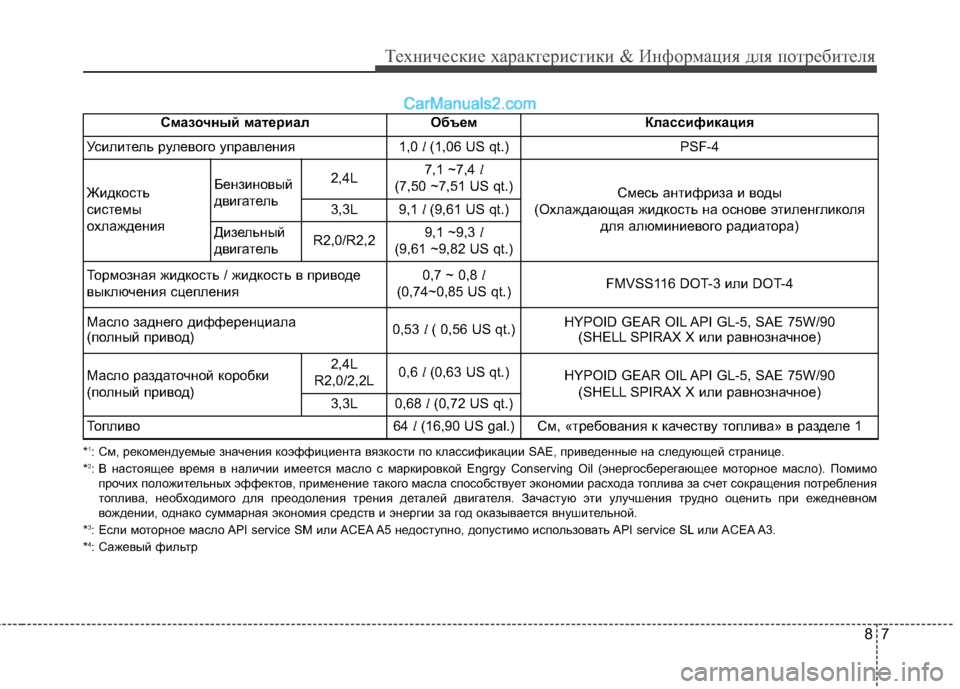

Смазочный материалОбъемКлассификация
Усилитель рулевого управления1,0 l (1,06 US qt.)PSF-4
Жидкость
системы
охлажденияБензиновый
двигатель2,4L7,1 ~7,4 l
(7,50 ~7,51 US qt.)
Смесь антифриза и воды
(Охлаждающая жидкость на основе этиленгликоля для алюминиевого радиатора)
3,3L9,1 l (9,61 US qt.)
Дизельный
двигательR2,0/R2,29,1 ~9,3 l
(9,61 ~9,82 US qt.)
Тормозная жидкость / жидкость в приводе
выключения сцепления0,7 ~ 0,8 l
(0,74~0,85 US qt.)FMVSS116 DOT-3 или DOT-4
Масло заднего дифференциала
(полный привод)0,53 l( 0,56 US qt.)HYPOID GEAR OIL API GL-5, SAE 75W/90
(SHELL SPIRAX X или равнозначное)
Масло раздаточной коробки
(полный привод)2,4L
R2,0/2,2L0,6 l(0,63 US qt.)HYPOID GEAR OIL API GL-5, SAE 75W/90
(SHELL SPIRAX X или равнозначное)
3,3L0,68 l(0,72 US qt.)
Топливо64 l(16,90 US gal.)См, «требования к качеству топлива» в разделе 1

Технические характеристики & Информация для потребителя
8
8

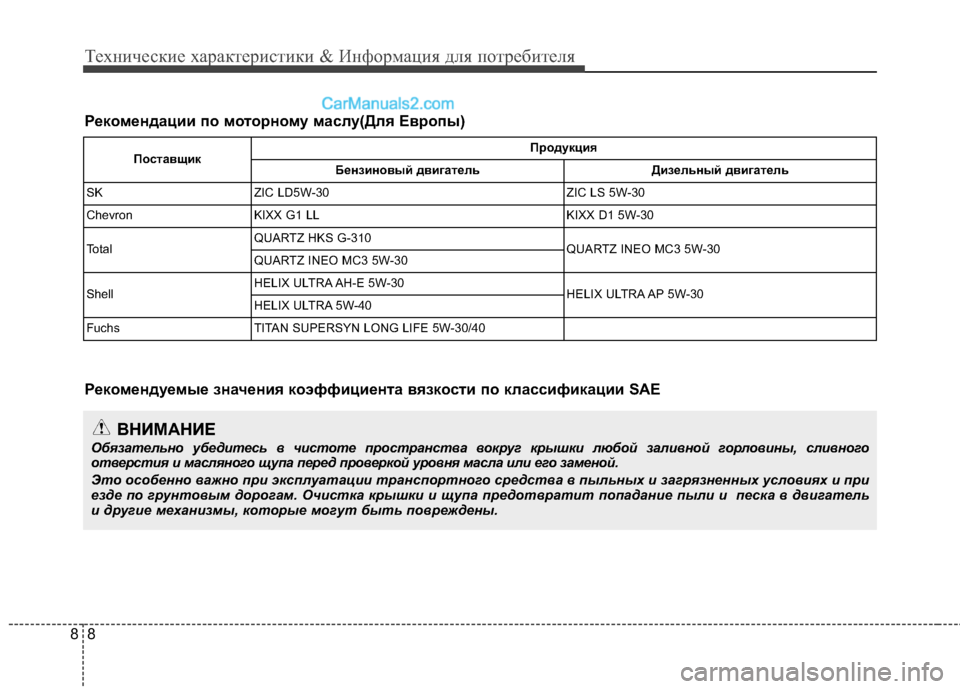

Рекомендации по моторному маслу(Для Европы)
Поставщик Продукция
Бензиновый двигатель Дизельный двигатель
SK ZIC LD5W-30 ZIC LS 5W-30
Chevron KIXX G1 LL KIXX D1 5W-30
Total QUARTZ HKS G-310
QUARTZ INEO MC3 5W-30
QUARTZ INEO MC3 5W-30
Shell HELIX ULTRA AH-E 5W-30
HELIX ULTRA AP 5W-30
HELIX ULTRA 5W-40
Fuchs TITAN SUPERSYN LONG LIFE 5W-30/40
Рекомендуемые значения коэффициента вязкости по классификаци и SAE
ВНИМАНИЕ
Обязательно убедитесь в чистоте пространства вокруг крыш ки любой заливной горловины, сливного
отверстия и масляного щупа перед проверкой уровня масл а или его заменой.
Это особенно важно при эксплуатации транспортного средств а в пыльных и загрязненных условиях и при
езде по грунтовым дорогам. Очистка крышки и щупа предотвр атит попадание пыли и песка в двигатель
и другие механизмы, которые могут быть повреждены.
