2013 Hyundai Santa Fe Инструкция по эксплуатации (in Russian)

713
Техническое обслуживание
ГРАФИК НОРМАЛЬНОГО ОБСЛУЖИВАНИЯ - ДЛЯ ЕВРОПЫ, КРОМЕ РОССИИ (ПРОДОЛЖЕНИЕ)
60 000 км (40 000 миль) или 48 месяца
❑ Проверить компрессор/холодильный агрегат
воздушного кондиционера
(при наличии)
❑ Проверить состояние аккумулятора
❑ Проверить тормозные магистрали, шланги и соединения
❑ Проверить все электрооборудование
❑ Проверить тормозные диски и колодки
❑ Проверить ведущие валы и пылезащитные чехлы
❑ Проверить выхлопную систему
❑ Проверить шаровые шарниры передней подвески
❑ Проверить топливный фильтр (бензин) * 7
❑
Проверить воздушный фильтр топливного бака (
бензин,при наличии)
❑ Проверить топливные магистрали, топливные шланги
и соединения (
бензин,дизель)
❑ Проверить жидкость ручной коробки передач (при наличии) * 8
❑
Проверить стояночный тормоз (ножного/ручного типа)
❑ Проверить жидкости и шланги системы гидроусилителя
руля (при наличии)
❑ Проверить карданный вал (при наличии)
❑ Проверить зубчатую рейку рулевого механизма,
рычажную передачу и пылезащитные чехлы
(Продолжение)
(Продолжение)
❑ Проверить шины (давление и износ протекторов)
❑ Проверить масло в раздаточной коробке
(полноприводные автомобили) * 8
❑
Проверить масло в заднем дифференциале
(полноприводные автомобили) * 8
❑
Проверить вакуумный шланг (к EGR и корпусу
дроссельной заслонки) (бензиновый двигатель)
❑ Проверить паровой шланг и крышку заливной
горловины топливного бака
❑ Заменить фильтр очистки воздуха
❑ Заменить жидкость в тормозах и сцеплении (при наличии)
❑ Заменить воздушный фильтр системы управления
климатом
❑ Заменить моторное масло и масляный фильтр
(дизель-R) * 1
*2
*3
*5
❑ Заменить моторное масло и масляный фильтр
(бензин-theta) * 1
*4
*5
❑
Заменить кассету топливного фильтра (дизель) * 6
❑
Проверить систему охлаждения
(Первые 60 000 км (40 000 миль) или 48 месяцев,
после каждых 30 000 км (20 000 миль) или 24 месяцев)
❑ Добавлять топливные присадки (бензин) * 12
(Каждые 15 000 км или 12 месяцев)
❈ Проверить: Проверить и при необходимости
отремонтировать или заменить.

Техническое обслуживание
14
7
ГРАФИК НОРМАЛЬНОГО ОБСЛУЖИВАНИЯ - ДЛЯ ЕВРОПЫ, КРОМЕ РОССИИ (ПРОДОЛЖЕНИЕ)
90 000 км (60 000 миль) или 72 месяца
❑ Проверить фильтр очистки воздуха
❑ Проверить компрессор/холодильный агрегат
воздушного кондиционера
(при наличии)
❑ Проверить состояние аккумулятора
❑ Проверить тормозные магистрали, шланги и соединения
❑ Проверить все электрооборудование
❑ Проверить тормозные диски и колодки
❑ Проверить ведущие валы и пылезащитные чехлы
❑ Проверить выхлопную систему
❑ Проверить шаровые шарниры передней подвески
❑ Проверитьсменный элемент топливного фильтра
(дизель) *6
❑
Проверить топливные магистрали, топливные шланги
и соединения (дизель)
❑ Проверить стояночный тормоз (ножного/ручного типа)
❑ Проверить жидкости и шланги системы гидроусилителя
руля (при наличии)
❑ Проверить карданный вал (при наличии)
❑ Проверить зубчатую рейку рулевого механизма,
рычажную передачу и пылезащитные чехлы
❑ Проверить шины (давление и износ протекторов)
(Продолжение)
(Продолжение)
❑ Проверить вакуумный шланг (к EGR и корпусу
дроссельной заслонки) (бензиновый двигатель)
❑ Проверить клапанный зазор (бензин) * 11
❑
Заменить жидкость в тормозах и сцеплении (при наличии)
❑ Заменить воздушный фильтр системы управления
климатом
❑ Заменить моторное масло и масляный фильтр
(дизель-R) * 1
*2
*3
*5
❑ Заменить моторное масло и масляный фильтр
(бензин-theta) * 1
*4
*5
❑
Проверить систему охлаждения
(Первые 60 000 км (40 000 миль) или 48 месяцев,
после каждых 30 000 км (20 000 миль) или 24 месяцев)
❑ Проверить ремень привода (дизель) * 9
(Первые 90 000 км (60 000 миль) или 48 месяцев,
после каждых 30 000 км (20 000 миль) или 24 месяцев)
❑ Проверить ремень привода (бензин) * 9
(Первые 90 000 км (60 000 миль) или 72 месяцев,
после каждых 30 000 км (20 000 миль) или 24 месяцев)
❑ Добавлять топливные присадки (бензин) * 12
(Каждые 15 000 км или 12 месяцев)
❈ Проверить: Проверить и при необходимости
отремонтировать или заменить.

715
Техническое обслуживание
ГРАФИК НОРМАЛЬНОГО ОБСЛУЖИВАНИЯ - ДЛЯ ЕВРОПЫ, КРОМЕ РОССИИ (ПРОДОЛЖЕНИЕ)
120 000 км (80 000 миль) или 96 месяца
❑ Проверить компрессор/холодильный агрегат
воздушного кондиционера
(при наличии)
❑ Проверить состояние аккумулятора
❑ Проверить тормозные магистрали, шланги и соединения
❑ Проверить все электрооборудование
❑ Проверить тормозные диски и колодки
❑ Проверить ведущие валы и пылезащитные чехлы
❑ Проверить выхлопную систему
❑ Проверить шаровые шарниры передней подвески
❑ Проверить топливный фильтр (бензин) * 7
❑
Проверить воздушный фильтр топливного бака (
бензин,при наличии)
❑ Проверить топливные магистрали, топливные шланги
и соединения (
бензин,дизель)
❑ Проверить жидкость ручной коробки передач (при наличии) * 8
❑
Проверить стояночный тормоз (ножного/ручного типа)
❑ Проверить жидкости и шланги системы гидроусилителя
руля (при наличии)
❑ Проверить карданный вал (при наличии)
(Продолжение)
(Продолжение)
❑ Проверить зубчатую рейку рулевого механизма,
рычажную передачу и пылезащитные чехлы
❑ Проверить масло в раздаточной коробке
(полноприводные автомобили) * 8
❑
Проверить масло в заднем дифференциале
(полноприводные автомобили) * 8
❑
Проверить вакуумный шланг (к EGR и корпусу
дроссельной заслонки) (бензиновый двигатель)
❑ Проверить шины (давление и износ протекторов)
❑ Проверить паровой шланг и крышку заливной
горловины топливного бака
❑ Заменить фильтр очистки воздуха
❑ Заменить жидкость в тормозах и сцеплении (при наличии)
❑ Заменить воздушный фильтр системы управления
климатом
❑ Заменить моторное масло и масляный фильтр
(дизель-R) * 1
*2
*3
*5
❑ Заменить моторное масло и масляный фильтр
(бензин-theta) * 1
*4
*5
❑
Заменить кассету топливного фильтра (дизель) * 6
(Продолжение)

Техническое обслуживание
16
7

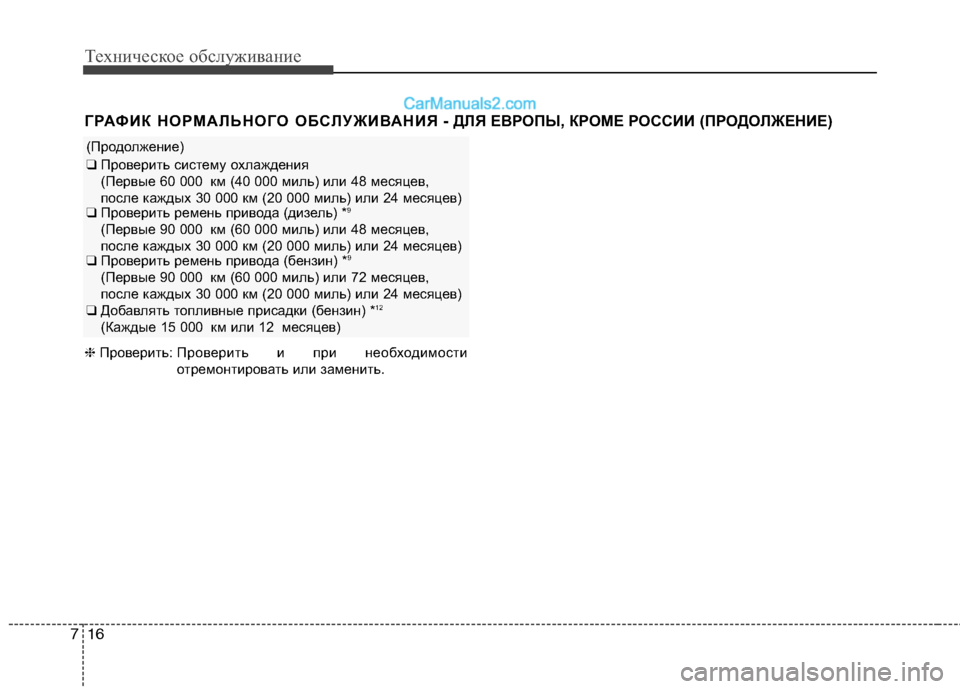

(Продолжение)
❑ Проверить систему охлаждения
(Первые 60 000 км (40 000 миль) или 48 месяцев,
после каждых 30 000 км (20 000 миль) или 24 месяцев)
❑ Проверить ремень привода (дизель) * 9
(Первые 90 000 км (60 000 миль) или 48 месяцев,
после каждых 30 000 км (20 000 миль) или 24 месяцев)
❑ Проверить ремень привода (бензин) * 9
(Первые 90 000 км (60 000 миль) или 72 месяцев,
после каждых 30 000 км (20 000 миль) или 24 месяцев)
❑ Добавлять топливные присадки (бензин) * 12
(Каждые 15 000 км или 12 месяцев)
❈ Проверить: Проверить и при необходимости
отремонтировать или заменить.
ГРАФИК НОРМАЛЬНОГО ОБСЛУЖИВАНИЯ -
ДЛЯ ЕВРОПЫ, КРОМЕ РОССИИ (ПРОДОЛЖЕНИЕ)

717
Техническое обслуживание
ГРАФИК НОРМАЛЬНОГО ОБСЛУЖИВАНИЯ - ДЛЯ ЕВРОПЫ, КРОМЕ РОССИИ (ПРОДОЛЖЕНИЕ)
150 000 км (100 000 миль) или 120 месяца
❑ Проверить фильтр очистки воздуха
❑ Проверить компрессор/холодильный агрегат
воздушного кондиционера
(при наличии)
❑ Проверить состояние аккумулятора
❑ Проверить тормозные магистрали, шланги и соединения
❑ Проверить все электрооборудование
❑ Проверить тормозные диски и колодки
❑ Проверить ведущие валы и пылезащитные чехлы
❑ Проверить выхлопную систему
❑ Проверить шаровые шарниры передней подвески
❑ Проверить сменный элемент топливного фильтра
(дизель) *6
❑
Проверить топливные магистрали, топливные шланги
и соединения (дизель)
❑ Проверить стояночный тормоз (ножного/ручного типа)
❑ Проверить жидкости и шланги системы гидроусилителя
руля (при наличии)
❑ Проверить карданный вал (при наличии)
❑ Проверить зубчатую рейку рулевого механизма,
рычажную передачу и пылезащитные чехлы
❑ Проверить шины (давление и износ протекторов)
(Продолжение)
(Продолжение)
❑ Проверить вакуумный шланг (к EGR и корпусу
дроссельной заслонки) (бензиновый двигатель)
❑ Заменить жидкость в тормозах и сцеплении (при наличии)
❑ Заменить воздушный фильтр системы управления
климатом
❑ Заменить моторное масло и масляный фильтр
(дизель-R) * 1
*2
*3
*5
❑ Заменить моторное масло и масляный фильтр
(бензин-theta) * 1
*4
*5
❑
Проверить систему охлаждения
(Первые 60 000 км (40 000 миль) или 48 месяцев,
после каждых 30 000 км (20 000 миль) или 24 месяцев)
❑ Проверить ремень привода (дизель) * 9
(Первые 90 000 км (60 000 миль) или 48 месяцев,
после каждых 30 000 км (20 000 миль) или 24 месяцев)
❑ Проверить ремень привода (бензин) * 9
(Первые 90 000 км (60 000 миль) или 72 месяцев,
после каждых 30 000 км (20 000 миль) или 24 месяцев)
❑ Добавлять топливные присадки (бензин) * 12
(Каждые 15 000 км или 12 месяцев)
❑ Заменить свечи зажигания (бензин 2,4L/3,3L- иридиум)
(Каждые 160 000 км (100 000 миль) или 120 месяцев)
❈ Проверить: Проверить и при необходимости
отремонтировать или заменить.

Техническое обслуживание
18
7
ГРАФИК НОРМАЛЬНОГО ОБСЛУЖИВАНИЯ - ДЛЯ ЕВРОПЫ, КРОМЕ РОССИИ (ПРОДОЛЖЕНИЕ)
180 000 км (120 000 миль) или 144 месяца
❑ Проверить компрессор/холодильный агрегат
воздушного кондиционера
(при наличии)
❑ Проверить все электрооборудование
❑ Проверить состояние аккумулятора
❑ Проверить тормозные магистрали, шланги и соединения
❑ Проверить тормозные диски и колодки
❑ Проверить ведущие валы и пылезащитные чехлы
❑ Проверить выхлопную систему
❑ Проверить шаровые шарниры передней подвески
❑ Проверить топливный фильтр (бензин) * 7
❑
Проверить воздушный фильтр топливного бака (
бензин,при наличии)
❑ Проверить топливные магистрали, топливные шланги
и соединения (
бензин,дизель)
❑ Проверить жидкость ручной коробки передач (при наличии) * 8
❑
Проверить стояночный тормоз (ножного/ручного типа)
❑ Проверить жидкости и шланги системы гидроусилителя
руля (при наличии)
❑ Проверить карданный вал (при наличии)
(Продолжение)
(Продолжение)
❑ Проверить зубчатую рейку рулевого механизма,
рычажную передачу и пылезащитные чехлы
❑ Проверить масло в раздаточной коробке
(полноприводные автомобили) * 8
❑
Проверить масло в заднем дифференциале
(полноприводные автомобили) * 8
❑
Проверить шины (давление и износ протекторов)
❑ Проверить вакуумный шланг (к EGR и корпусу
дроссельной заслонки) (бензиновый двигатель)
❑ Проверить клапанный зазор (бензин) * 11
❑
Проверить паровой шланг и крышку заливной
горловины топливного бака
❑ Заменить фильтр очистки воздуха
❑ Заменить жидкость в тормозах и сцеплении (при наличии)
❑ Заменить воздушный фильтр системы управления
климатом
❑ Заменить моторное масло и масляный фильтр
(дизель-R) * 1
*2
*3
*5
❑ Заменить моторное масло и масляный фильтр
(бензин-theta) * 1
*4
*5
❑ Заменить кассету топливного фильтра (дизель) * 6
(Продолжение)

719
Техническое обслуживание
ГРАФИК НОРМАЛЬНОГО ОБСЛУЖИВАНИЯ - ДЛЯ ЕВРОПЫ, КРОМЕ РОССИИ (ПРОДОЛЖЕНИЕ)

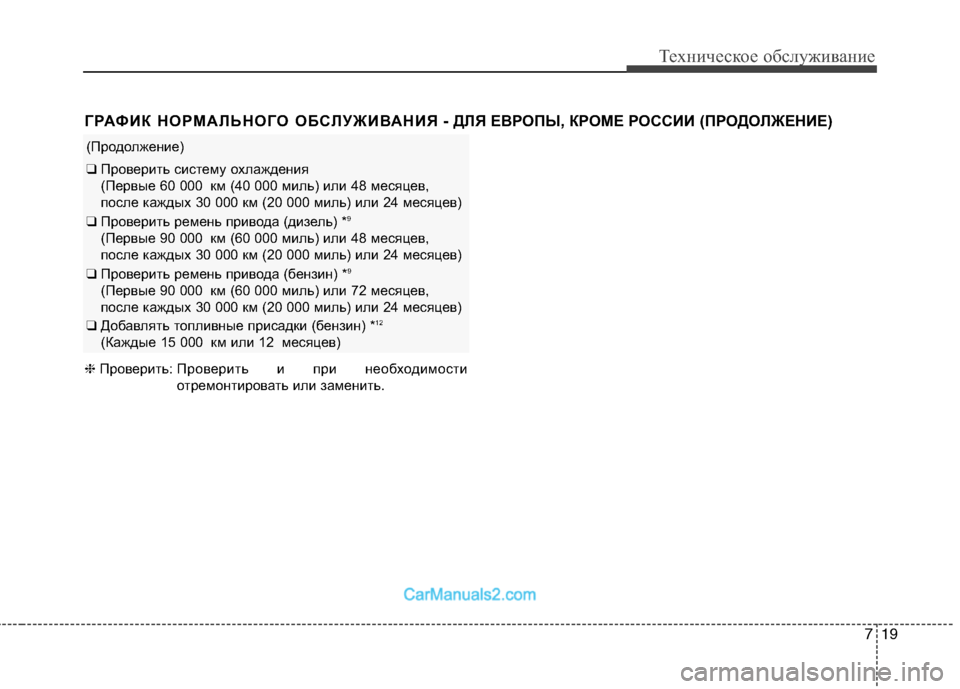

(Продолжение)
❑ Проверить систему охлаждения
(Первые 60 000 км (40 000 миль) или 48 месяцев,
после каждых 30 000 км (20 000 миль) или 24 месяцев)
❑ Проверить ремень привода (дизель) * 9
(Первые 90 000 км (60 000 миль) или 48 месяцев,
после каждых 30 000 км (20 000 миль) или 24 месяцев)
❑ Проверить ремень привода (бензин) * 9
(Первые 90 000 км (60 000 миль) или 72 месяцев,
после каждых 30 000 км (20 000 миль) или 24 месяцев)
❑ Добавлять топливные присадки (бензин) * 12
(Каждые 15 000 км или 12 месяцев)
❈ Проверить: Проверить и при необходимости
отремонтировать или заменить.

Техническое обслуживание
20
7
ГРАФИК НОРМАЛЬНОГО ОБСЛУЖИВАНИЯ - ДЛЯ ЕВРОПЫ, КРОМЕ РОССИИ (ПРОДОЛЖЕНИЕ)
210 000 км (140 000 миль) или 168 месяца
❑ Проверить фильтр очистки воздуха
❑ Проверить компрессор/холодильный агрегат
воздушного кондиционера
(при наличии)
❑ Проверить состояние аккумулятора
❑ Проверить тормозные магистрали, шланги и соединения
❑ Проверить все электрооборудование
❑ Проверить тормозные диски и колодки
❑ Проверить ведущие валы и пылезащитные чехлы
❑ Проверить выхлопную систему
❑ Проверить шаровые шарниры передней подвески
❑ Проверить топливные магистрали, топливные шланги
и соединения (дизель)
❑ Проверить стояночный тормоз (ножного/ручного типа)
❑ Проверить жидкости и шланги системы гидроусилителя
руля (при наличии)
❑ Проверить зубчатую рейку рулевого механизма,
рычажную передачу и пылезащитные чехлы
❑ Проверить шины (давление и износ протекторов)
❑ Проверитьсменный элемент топливного фильтра
(дизель) *6
❑
Проверить карданный вал (при наличии)
(Продолжение)
(Продолжение)
❑ Проверить вакуумный шланг (к EGR и корпусу
дроссельной заслонки) (бензиновый двигатель)
❑ Проверить систему охлаждения
(Первые 60 000 км (40 000 миль) или 48 месяцев,
после каждых 30 000 км (20 000 миль) или 24 месяцев)
❑ Проверить ремень привода (дизель) * 9
(Первые 90 000 км (60 000 миль) или 48 месяцев,
после каждых 30 000 км (20 000 миль) или 24 месяцев)
❑ Проверить ремень привода (бензин) * 9
(Первые 90 000 км (60 000 миль) или 72 месяцев,
после каждых 30 000 км (20 000 миль) или 24 месяцев)
❑ Заменить жидкость в тормозах и сцеплении (при наличии)
❑ Заменить воздушный фильтр системы управления
климатом
❑ Заменить моторное масло и масляный фильтр
(дизель-R) * 1
*2
*3
*5
❑ Заменить моторное масло и масляный фильтр
(бензин-theta) * 1
*4
*5
❑
Заменить охлаждающую жидкость * 10
(Первые 210 000 км (120 000 миль) или 120 месяцев,
после каждых 30 000 км (20 000 миль) или 24 месяцев
❑ Добавлять топливные присадки (бензин) * 12
(Каждые 15 000 км или 12 месяцев)
❈ Проверить: Проверить и при необходимости
отремонтировать или заменить.
