2013 Hyundai Santa Fe Инструкция по эксплуатации (in Russian)

785
Техническое обслуживание

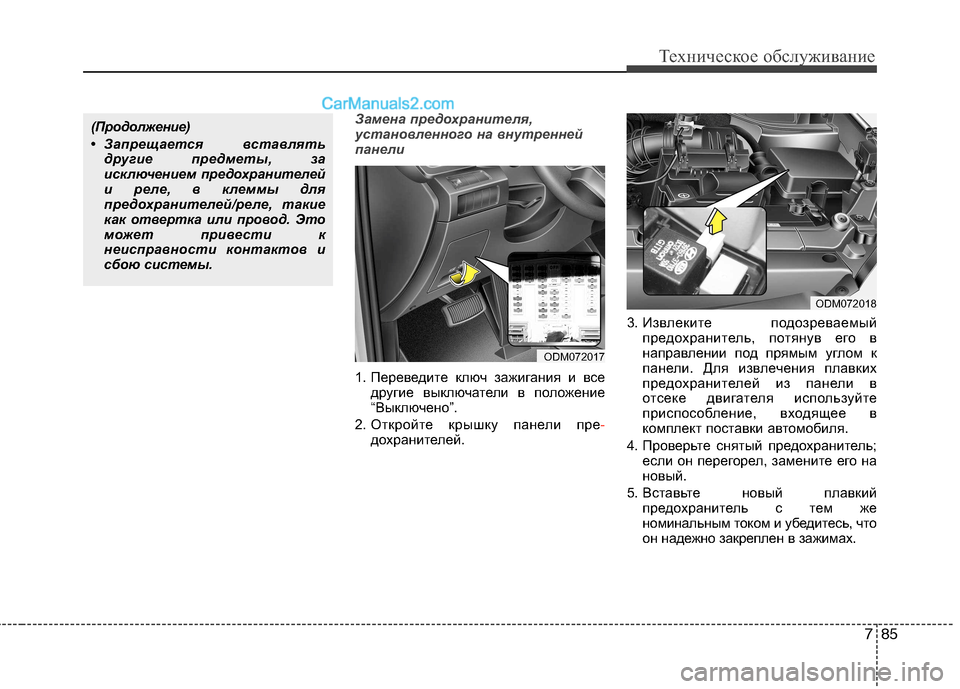

Замена предохранителя,
установленного на внутренней
панели
1. Переведите ключ зажигания и вседругие выключатели в положение
“Выключено”.
2. Откройте крышку панели пре
-дохранителей. 3. Извлеките подозреваемый
предохранитель, потянув его в
направлении под прямым углом к
панели. Для извлечения плавких
предохранителей из панели в
отсеке двигателя используйте
приспособление, входящее в
комплект поставки автомобиля.
4. Проверьте снятый предохранитель; если он перегорел, замените его на
новый.
5. Вставьте новый плавкий предохранитель с тем же
номинальным током и убедитесь, что
он надежно закреплен в зажимах.
(Продолжение)
• Запрещается вставлятьдругие предметы, за
исключением предохранителей
и реле, в клеммы для
предохранителей/реле, такие
как отвертка или провод. Это
может привести к
неисправности контактов и
сбою системы.
ODM072017
ODM072018

Техническое обслуживание
86
7
В случае неплотного контакта
рекомендуем обратиться к
авторизованному дилеру HYUNDAI.
При отсутствии запасных
предохранителей используйте
предохранители с тем же
номинальным током, установленные
в цепях устройств, которые не
являются обязательными для
работы автомобиля, таких как
прикуриватель.
Если фары или другие электрические
элементы не работают, а плавкие
предохранители на панели в салоне
автомобиля исправны, проверьте
панель плавких предохранителей в
отсеке двигателя. Если плавкий
предохранитель перегорел, его
следует заменить. Переключатель предохранителей
Всегда держите переключатель
предохранителей в положении ON
(ВКЛ).
В случае перемещения переключателя
в положение OFF (ВЫКЛ) возможен
сброс настроек некоторых компонентов,
таких как аудиосистема и цифровые
часы, а также неправильное
функционирование передатчика (или
электронного ключа).
Замена предохранителя,
установленного на панели в
отсеке двигателя
1. Переведите ключ зажигания и все
другие выключатели в положение
“Выключено”.
ODM072019
ВНИМАНИЕ
Всегда держите переключатель
предохранителей в положении
ON (ВКЛ) во время движения.
ODM072027
ODM072028
Только для автомобилей с дизельными двигателями

787
Техническое обслуживание

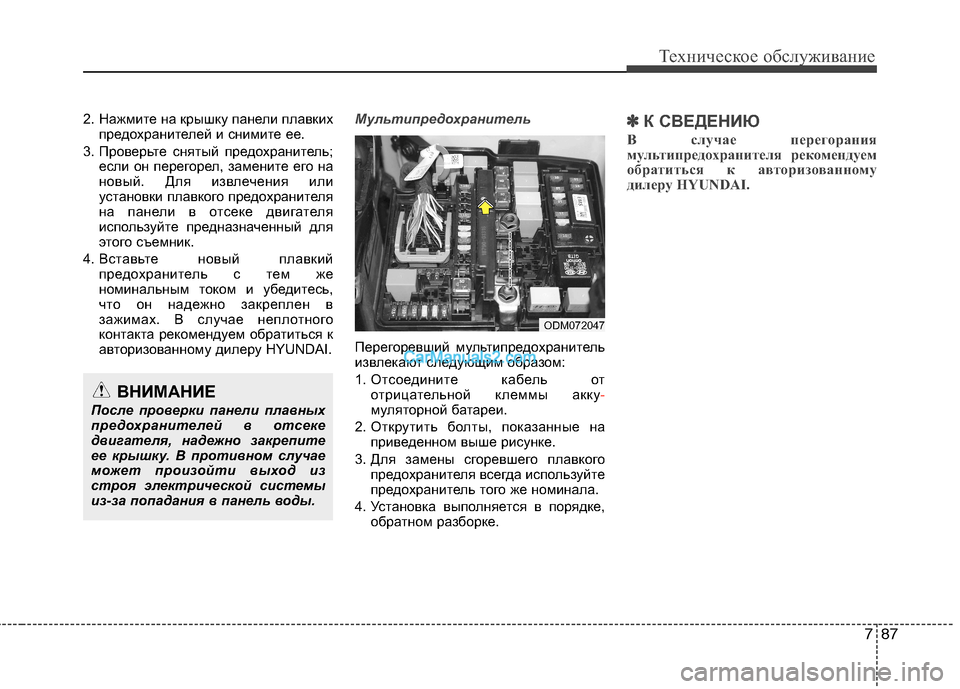

2. Нажмите на крышку панели плавкихпредохранителей и снимите ее.
3. Проверьте снятый предохранитель; если он перегорел, замените его на
новый. Для извлечения или
установки плавкого предохранителя
на панели в отсеке двигателя
используйте предназначенный для
этого съемник.
4. Вставьте новый плавкий
предохранитель с тем же
номинальным током и убедитесь,
что он надежно закреплен в
зажимах. В случае неплотного
контакта рекомендуем обратиться к
авторизованному дилеру HYUNDAI.Мультипредохранитель
Перегоревший мультипредохранитель
извлекают следующим образом:
1. Отсоедините кабель от
отрицательной клеммы акку
-муляторной батареи.
2. Открутить болты, показанные на приведенном выше рисунке.
3. Для замены сгоревшего плавкого предохранителя всегда используйте
предохранитель того же номинала.
4. Установка выполняется в порядке, обратном разборке.
✽✽ К СВЕДЕНИЮ
В случае перегорания
мультипредохранителя рекомендуем
обратиться к авторизованному
дилеру HYUNDAI.
ВНИМАНИЕ
После проверки панели плавных
предохранителей в отсеке
двигателя, надежно закрепите
ее крышку. В противном случае
может произойти выход из
строя электрической системы
из-за попадания в панель воды.
ODM072047

Техническое обслуживание
88
7

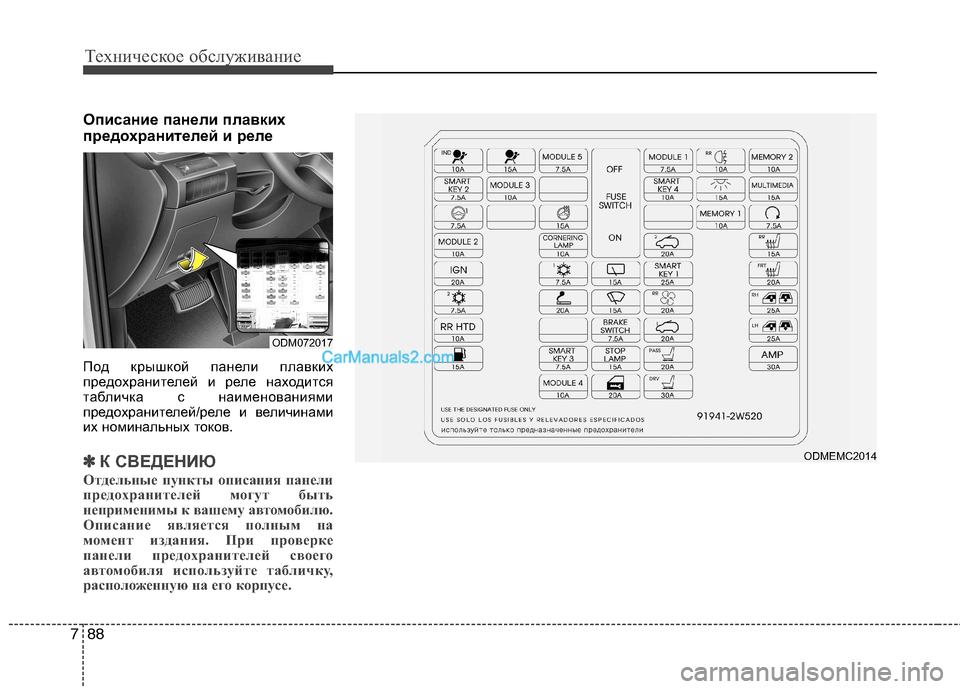

Описание панели плавких
предохранителей и реле
Под крышкой панели плавких
предохранителей и реле находится
табличка с наименованиями
предохранителей/реле и величинами
их номинальных токов.
✽✽
К СВЕДЕНИЮ
Отдельные пункты описания панели
предохранителей могут быть
неприменимы к вашему автомобилю.
Описание является полным на
момент издания. При проверке
панели предохранителей своего
автомобиля используйте табличку,
расположенную на его корпусе.
ODM072017
ODMEMC2014

789
Техническое обслуживание
ОписаниеСимволНоминал
предохранителяЗащищаемый компонент
ИНД. ПОД. БЕЗОП.10AКомбинация приборов
ПОД. БЕЗОП.10AЭБУ SRS, ЭБУ кондиционера
МОДУЛЬ 57.5A
Датчик дождя, верхний люк, ЭБУ электронного ключа, BCM,
система помощи при парковке, кондиционер, инверторный модуль,
блок реле ICM (реле левого/правого указателя поворота, реле заднего вентилятора),
обогреватель левого/правого заднего сиденья, блок управ ления системой CCS
сиденья водителя/пассажира, модуль подогрева сиденья водите ля/пассажира
МОДУЛЬ 17.5AПереключатель спортивного режима, электромагнит блокировки ключа,
выключатель на консоли (левый/правый), передний выключат ель на консоли,
переключатель электростеклоподъемника левой/правой задне й двери
ЗАДНИЙ
ПРОТИВОТУМАНН
ЫЙ ФОНАРЬ10AБлок реле ICM (реле задних противотуманных фонарей)
ПАМЯТЬ 210ABCM, модуль контроля давления в шинах, блок IMS водителя, модуль двери
водителя/пассажира, автоматическое включение световых прибор ов и фотоэлемент,
диагностический разъем, ЭБУ кондиционера, комбинация при боров
ЭЛ. КЛЮЧ 27.5AБлок управления эл. ключа, модуль иммобилайзера
МОДУЛЬ 310A
BCM, комбинация приборов, модуль контроля давления в шинах, блок управления
системой помощи при парковке, электрохромное зеркало за днего вида, модуль
предупреждения о выезде за пределы полосы движения, датчи к угла поворота рулевого
колеса, ЭБУ кондиционера, аудиосистема, аудиовизуальное головное устройство с
навигацией, ЭБУ 4WD, индикатор положения передач АКПП, задний датчик помощи при
парковке левый/правый, обогреватель левого/правого з аднего сиденья, модуль подогрева
сиденья водителя/пассажира, задний датчик помощи при парко вке (центральный)
левый/правый, Модуль управления климат-контролем сиденья в одителя/пассажира,
модуль IMS водителя, переключатель консоли (лев./прав.), п ереключатель задней
консоли, модуль двери водителя/пассажира, модуль электриче ского стояночного тормоз

Техническое обслуживание
90
7
ОписаниеСимволНоминал
предохранителяЗащищаемый компонент
ЭЛ. КЛЮЧ 410AКнопка пуска и останова, модуль иммобилайзера
ПЛАФОН
ОСВЕЩЕНИЯ
САЛОНА15AПлафон багажника, лампа в солнцезащ. козырьке (лев/пра в. ст.), плафон
потолочной консоли, центральный плафон освещения салона, левая/правая
лампа индивидуальной подсветки
МУЛЬТИМЕДИА15AАудиосистема, аудиовизуальное головное устройство с навигац ией, цифровые часы
MDPS7.5AБлок MDPS
Подогреваемая
ручка15AПереключатель на рулевом колесе
ПАМЯТЬ 110AРадиочастотный приемник, подсветка замка зажигания и датчик открытия двери
ПУСК7.5AБез ИММОБ. и эл. ключа: Блок реле ICM (реле охранной сигнализации)
С иммоб./эл. ключом: ЭБУД/PCM, переключатель диапазонов АКПП, ЭБУ
электронного ключа, коробка предохранителей и реле в м оторном отсеке (реле 2)
МОДУЛЬ 210A
Адаптивная система коррекции фар, выключатель в передней панели, ЭБУ
активного подъемника капота, ЭБУ свечей накаливания (диз ельный двигатель),
многофункциональный диагностический разъем, левая/правая ф ара, привод
корректора угла наклона левой/правой фары, блок авто матической коррекции
угла наклона фар, выключатель стоп-сигнала, датчик воды в т опливном фильтре
(дизельный двигатель), дизельный блок (реле 1 (дизельный дв игатель)
УКАЗАТЕЛЬ
ПОВОРОТА 10AБлок реле ICM (реле левых/правых указателей поворота)
ВЕРХНИЙ ЛЮК 220Aлюка
ОБОГРЕВАТЕЛЬ
ЗАДНЕГО
СИДЕНЬЯ15AОбогреватель левого/правого заднего сиденья

791
Техническое обслуживание
ОписаниеСимволНоминал
предохранителяЗащищаемый компонент
ЗАЖ.20AБлок реле и предохранителей моторного отсека (предохран ители - F35, F36, F37, F38)
КОНДИЦИОНЕР 17.5AБлок реле и предохранителей М/О (реле 4/14), ЭБУ кондиц ионера,
ионизатор на комбинации приборов, дизельный блок (рел е 3/4)
ЗАДНИЙ
СТЕКЛООЧИСТИТ
ЕЛЬ15AРеле заднего стеклоочистителя, электродвигатель заднего ст еклоочистителя,
многофункциональный переключатель
ЭЛ. КЛЮЧ 125AБлок управления эл. ключами
ОБОГРЕВАТЕЛЬ
ПЕРЕДНЕГО
СИДЕНЬЯ20AБлок управления системой CCS сиденья водителя/пассажира, бло к управления
обогревателем сиденья водителя/пассажира
КОНДИЦИОНЕР 27.5AЭБУ кондиционера
ПРИКУРИВАТЕЛЬ20AПередняя розетка питания и прикуриватель, розетка пита ния в багажном
отделении
ОЧИСТИТЕЛЬ
ВЕТРОВОГО
СТЕКЛА15AМногофункциональный переключатель, блок реле и предохрани телей моторного
отсека (реле 9/11)
ЗАДНИЙ
ВЕНТИЛЯТОР20AБлок реле ICM (реле заднего вентилятора)
ПРАВ.
ЭЛЕКТРОСТ.25A
Модуль электростеклоподъемника двери водителя/пассажира с з ащитой от
защемления, модуль двери водителя/пассажира, переключате ль
электростеклоподъемника задней правой двери, модуль
электростеклоподъемника задней правой двери с защитой о т защемления
ОБОГРЕВАТЕЛЯ
ЗАДНЕГО СТЕКЛА10AЭБУ кондиционера

Техническое обслуживание
92
7

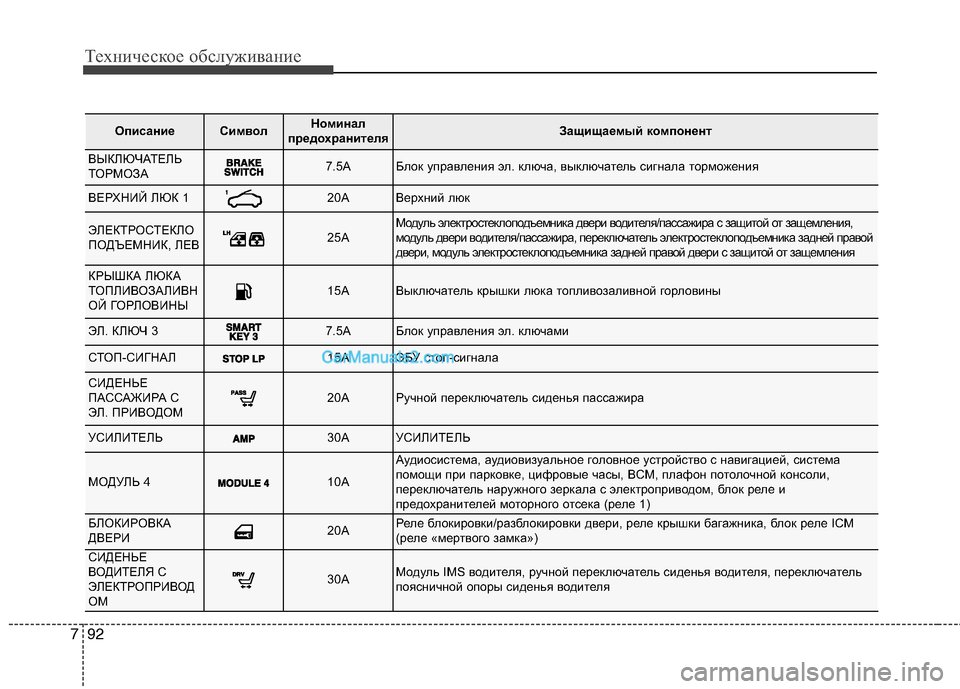

ОписаниеСимволНоминал
предохранителяЗащищаемый компонент
ВЫКЛЮЧАТЕЛЬ
ТОРМОЗА7.5AБлок управления эл. ключа, выключатель сигнала торможения
ВЕРХНИЙ ЛЮК 120AВерхний люк
ЭЛЕКТРОСТЕКЛО
ПОДЪЕМНИК, ЛЕВ25AМодуль электростеклоподъемника двери водителя/пассажира с з ащитой от защемления,
модуль двери водителя/пассажира, переключатель электростекл оподъемника задней правой
двери, модуль электростеклоподъемника задней правой две ри с защитой от защемления
КРЫШКА ЛЮКА
ТОПЛИВОЗАЛИВН
ОЙ ГОРЛОВИНЫ15AВыключатель крышки люка топливозаливной горловины
ЭЛ. КЛЮЧ 37.5AБлок управления эл. ключами
СТОП-СИГНАЛ15AЭБУ стоп-сигнала
СИДЕНЬЕ
ПАССАЖИРА С
ЭЛ. ПРИВОДОМ20AРучной переключатель сиденья пассажира
УСИЛИТЕЛЬ30AУСИЛИТЕЛЬ
МОДУЛЬ 410A
Аудиосистема, аудиовизуальное головное устройство с навигац ией, система
помощи при парковке, цифровые часы, BCM, плафон потолочн ой консоли,
переключатель наружного зеркала с электроприводом, блок реле и
предохранителей моторного отсека (реле 1)
БЛОКИРОВКА
ДВЕРИ20AРеле блокировки/разблокировки двери, реле крышки ба гажника, блок реле ICM
(реле «мертвого замка»)
СИДЕНЬЕ
ВОДИТЕЛЯ С
ЭЛЕКТРОПРИВОД
ОМ
30AМодуль IMS водителя, ручной переключатель сиденья водителя, переключатель
поясничной опоры сиденья водителя
