2013 Hyundai Santa Fe Инструкция по эксплуатации (in Russian)

Управление автомобилем
44
5

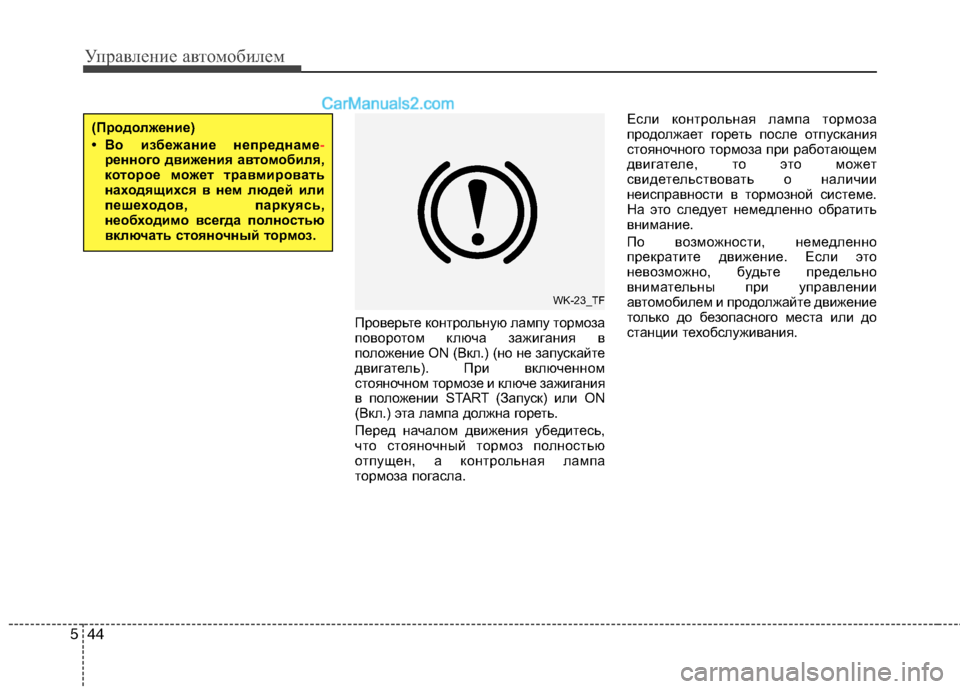

Проверьте контрольную лампу тормоза
поворотом ключа зажигания в
положение ON (Вкл.) (но не запускайте
двигатель). При включенном
стояночном тормозе и ключе зажигания
в положении START (Запуск) или ON
(Вкл.) эта лампа должна гореть.
Перед началом движения убедитесь,
что стояночный тормоз полностью
отпущен, а контрольная лампа
тормоза погасла. Если контрольная лампа тормоза
продолжает гореть после отпускания
стояночного тормоза при работающем
двигателе, то это может
свидетельствовать о наличии
неисправности в тормозной системе.
На это следует немедленно обратить
внимание.
По возможности, немедленно
прекратите движение. Если это
невозможно, будьте предельно
внимательны при управлении
автомобилем и продолжайте движение
только до безопасного места или до
станции техобслуживания.
(Продолжение)
• Во избежание непреднаме
-ренного движения а
втомобиля,
которое может травмировать
находящихся в нем людей или
пешеходов, паркуясь,
необходимо всегда полностью
включать стояночный то рмоз.
WK-23_TF

545
Управление автомобилем
Электрический стояночный
тормоз (EPB)
Постановка на стояночный
тормоз.
Включение EPB (электрического
стояночного тормоза)
1. Нажмите педаль тормоза.
2. Потяните вверх выключатель EPB.
Проверьте включение контрольной
лампы.Кроме того, электронный стояночный
тормоз автоматически включается
после останова двигателя, если горит
кнопка “Auto Hold” (автоматическое
удержание). Однако если нажать
выключатель EPB до останова
двигателя, электронный стояночный
тормоз не включается.
✽✽
К СВЕДЕНИЮ
Если на крутом уклоне или при
движении с прицепом, автомобиль не
останавливается, действуйте
следующим образом:
1. Включите EPB.
2. Потяните вверх выключатель EPB более 3 секунд. Отпускание стояночного тормоза
Чтобы отпустить EPB (электрический
стояночный тормоз), нажмите
переключатель EPB при следующих
условиях:
• Замок зажигания или кнопка пуска-
останова двигателя в положении
“ON”.
• Нажмите педаль тормоза.
Проверьте выключение контрольной
лампы тормоза.
ODMEDR2113
ВНИМАНИЕ
Не применяйте стояночный
тормоз во время движения
автомобиля, за исключением
аварийных ситуаций. Это
может привести к повреждению
системы автомобиля и
созданию аварийной ситуации.
ODM052018

Управление автомобилем
46
5
Чтобы автоматически отпустить EPB
(электрический стояночной тормоз):
• Рычаг переключения передач в
положении “P”.
При работающем двигателе
нажмите педаль тормоза и
переведите рычаг переключения
передач из положения “P”
(Парковка) в положение “R” (Задний
ход) или “D” (Движение).
• Рычаг переключения передач в положении “N”.
При работающем двигателе нажмите
педаль тормоза и переведите рычаг
переключения передач из положения
“N” (Нейтраль) в положение “R”
(Задний ход) или “D” (Движение).
• Автомобиль с МКПП 1. Запустите двигатель.
2. Пристегните ремень безопасности водителя.
3. Закройте дверь водителя, капот двигателя и крышку
багажника/багажник.
4. Выжмите педаль сцепления с включенной передачей.
5. Выжмите педаль акселератора, одновременно отпуская педаль
сцепления. • Автомобиль с АКПП
1. Запустите двигатель.
2. Пристегните ремень безопасности
водителя.
3. Закройте дверь водителя, капот двигателя и крышку
багажника/багажник.
4. Выжмите педаль акселератора при рычаге переключения передач в “R”
(Задний ход), “D” (Движение) или в
спортивном режиме.
Проверьте выключение контрольной
лампы тормоза.
✽✽ К СВЕДЕНИЮ
• Для обеспечения безопасности можно включить EPB, даже если
выключатель зажигания или
кнопка пуска-останова двигателя
находятся в положении OFF, но
нельзя его выключить.
• Для обеспечения безопасности при движении на спуске или задним
ходом нажмите педаль тормоза и
отпустите стояночный тормоз
вручную выключателем EPB. ✽
✽
К СВЕДЕНИЮ - МКПП
Автомобиль с прицепом на
возвышении или на подъеме может
слегка скатиться назад при трогании
автомобиля. Чтобы предотвратить
эту ситуацию, следуйте
нижеприведенным инструкциям.
1. Выжмите педаль сцепления и выберите передачу.
2. Держите вытянутым вверх выключатель EPB.
3. Выжмите педаль акселератора и медленно отпустите педаль
сцепления
4. Если автомобиль начинает движение с достаточной движущей
силой, отпустите выключатель EPB.
Не выполняйте вышеописанную
процедуру при движении на ровной
горизонтальной поверхности.
Автомобиль может внезапно
двинуться вперед.

547
Управление автомобилем

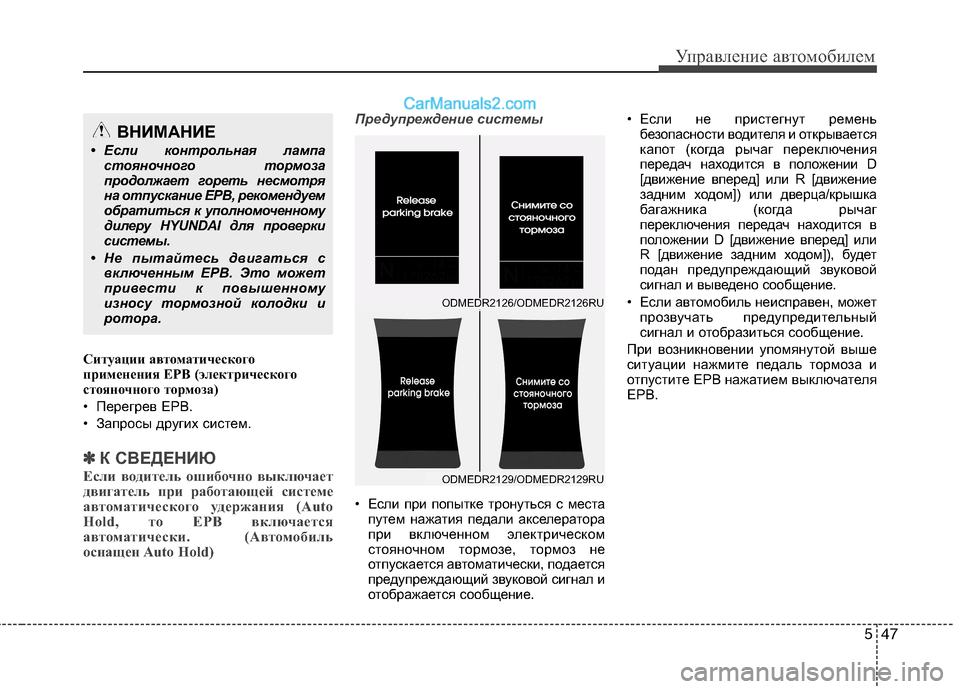

Ситуации автоматического
применения EPB (электрического
стояночного тормоза)
• Перегрев EPB.
• Запросы других систем.
✽✽К СВЕДЕНИЮ
Если водитель ошибочно выключает
двигатель при работающей системе
автоматического удержания (Auto
Hold, то EPB включается
автоматически. (Автомобиль
оснащен Auto Hold) Предупреждение системы
• Если при попытке тронуться с места
путем нажатия педали акселератора
при включенном электрическом
стояночном тормозе, тормоз не
отпускается автоматически, подается
предупреждающий звуковой сигнал и
отображается сообщение. • Если не пристегнут ремень
безопасности водителя и открывается
капот (когда рычаг переключения
передач находится в положении D
[движение вперед] или R [движение
задним ходом]) или дверца/крышка
багажника (когда рычаг
переключения передач находится в
положении D [движение вперед] или
R [движение задним ходом]), будет
подан предупреждающий звуковой
сигнал и выведено сообщение.
• Если автомобиль неисправен, может прозвучать предупредительный
сигнал и отобразиться сообщение.
При возникновении упомянутой выше
ситуации нажмите педаль тормоза и
отпустите EPB нажатием выключателя
EPB.
ВНИМАНИЕ
• Если контрольная лампа стояночного тормоза
продолжает гореть несмотря
на отпускание EPB, рекомендуем
обратиться к уполномоченному
дилеру HYUNDAI для проверки
системы.
• Не пытайтесь двигаться с включенным EPB. Это может
привести к повышенному
износу тормозной колодки и
ротора.
ODMEDR2129/ODMEDR2129RU
ODMEDR2126/ODMEDR2126RU

Управление автомобилем
48
5

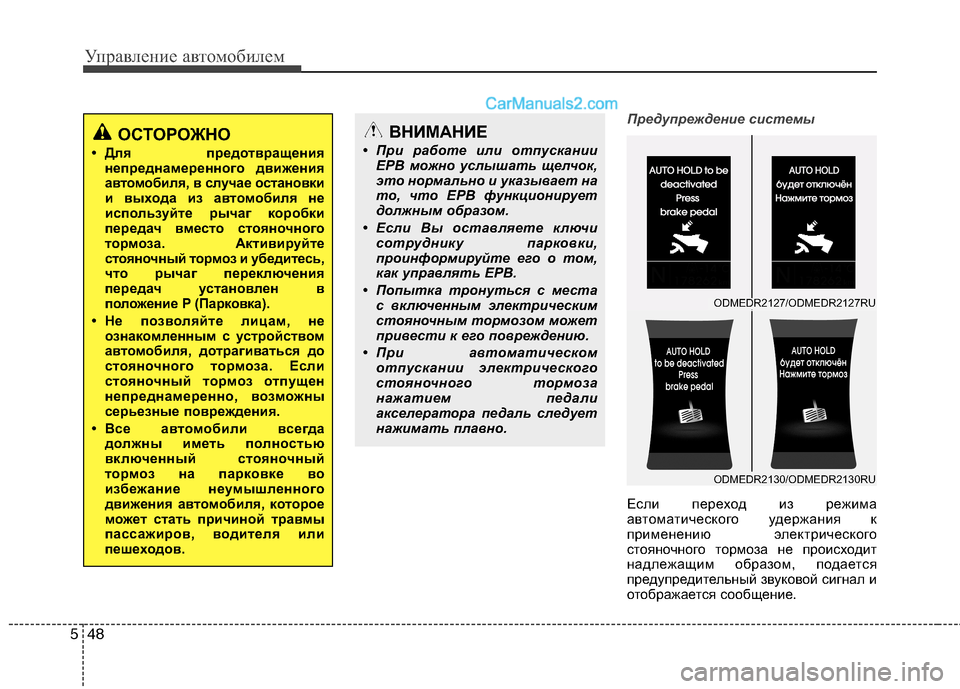

Предупреждение системы
Если переход из режима
автоматического удержания к
применению электрического
стояночного тормоза не происходит
надлежащим образом, подается
предупредительный звуковой сигнал и
отображается сообщение.
ОСТОРОЖНО
• Для предотвращения непреднамеренного движения
автом обиля, в случае остановки
и выхода из автомобиля не
используйте рычаг коробки
передач вместо стояночного
тормоза. Активируйте
стояночный то рмоз и убедитесь,
что рычаг переключения
передач установлен в
положение P (Парковка).
• Не позволяйте лицам, не ознакомленным с устройством
автом обиля, дотрагиваться до
стояночного то рмоза. Если
стояночный то рмоз отпущен
непреднамеренно, возможны
серьезные повреждения.
• Все а втомобили всегда
должны иметь полностью
включенный стояночный
тормоз на парковке во
избежание неумышленного
движения а втомобиля, которое
может стать причиной травмы
пассажиров, водителя или
пешеходов.ВНИМАНИЕ
• При работе или отпускании EPB можно услышать щелчок,
это нормально и указывает на
то, что EPB функционирует
должным образом.
• Если Вы оставляете ключи сотруднику парковки,
проинформируйте его о том,
как управлять EPB.
• Попытка тронуться с места с включенным электрическим
стояночным тормозом может
привести к его повреждению.
• При автоматическом отпускании электрического
стояночного тормоза
нажатием педали
акселератора педаль следует
нажимать плавно.
ODMEDR2130/ODMEDR2130RU
ODMEDR2127/ODMEDR2127RU

549
Управление автомобилем
Предупреждение системы• В случае примененияэлектрического стояночного тормоза
по команде электронной системы
контроля устойчивости (ESC ) при
активном режиме автоматического
удержания, подается
предупредительный звуковой сигнал
и отображается сообщение.
• Если при включенном состоянии системы автоматического
удержания не пристегнут ремень
безопасности или открывается
дверь, будет подан
предупреждающий звуковой сигнал
и выведено сообщение.ВНИМАНИЕ
В случае отображения
приведенного выше сообщения
о режиме автоматического
удержания и неактивированном
электрическом стояночном
тормозе нажмите педаль
тормоза.
ODMEDR2131/ODMEDR2131RU
ODMEDR2128/ODMEDR2128RU

Управление автомобилем
50
5

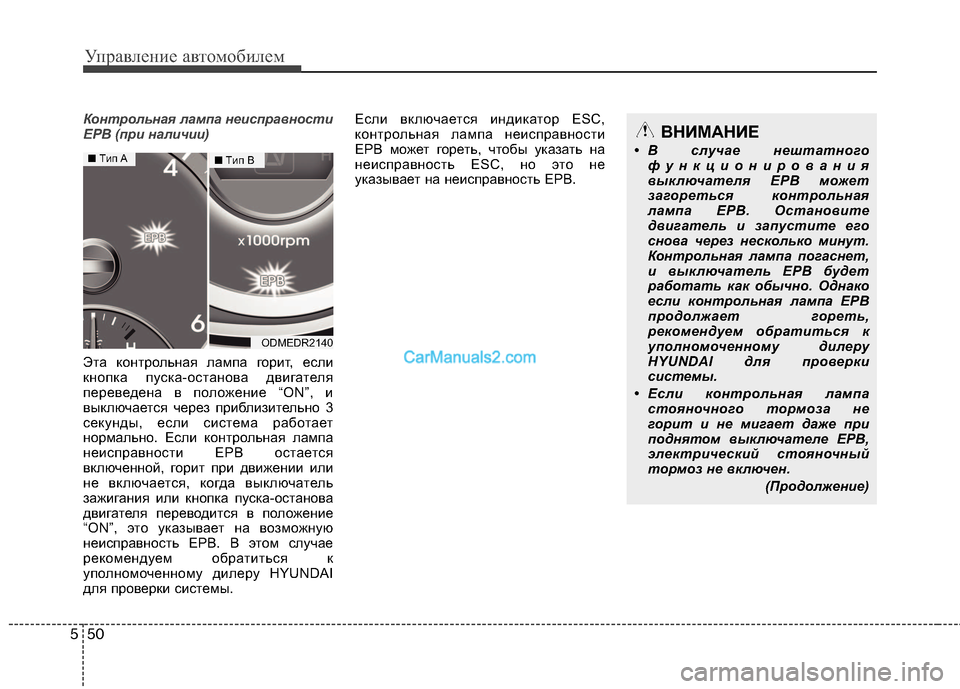

Контрольная лампа неисправности
EPB (при наличии)
Эта контрольная лампа горит, если
кнопка пуска-останова двигателя
переведена в положение “ON”, и
выключается через приблизительно 3
секунды, если система работает
нормально. Если контрольная лампа
неисправности EPB остается
включенной, горит при движении или
не включается, когда выключатель
зажигания или кнопка пуска-останова
двигателя переводится в положение
“ON”, это указывает на возможную
неисправность EPB. В этом случае
рекомендуем обратиться к
уполномоченному дилеру HYUNDAI
для проверки системы. Если включается индикатор ESC,
контрольная лампа неисправности
EPB может гореть, чтобы указать на
неисправность ESC, но это не
указывает на неисправность EPB.
ODMEDR2140
■
Tип A■Tип B
ВНИМАНИЕ
• В случае нештатного функционирования
выключателя EPB может
загореться контрольная
лампа EPB. Остановите
двигатель и запустите его
снова через несколько минут.
Контрольная лампа погаснет,
и выключатель EPB будет
работать как обычно. Однако
если контрольная лампа EPB
продолжает гореть,
рекомендуем обратиться к
уполномоченному дилеру
HYUNDAI для проверки
системы.
• Если контрольная лампа стояночного тормоза не
горит и не мигает даже при
поднятом выключателе EPB,
электрический стояночный
тормоз не включен.
(Продолжение)

551
Управление автомобилем
Аварийное торможение
В случае отказа педали тормоза во
время движения допускается
применить аварийное торможение,
для чего потяните вверх и
удерживайте выключатель EPB.
Торможение осуществляется только
при нажатом выключателе EPB.
✽✽ К СВЕДЕНИЮ
В процессе аварийного торможения с
использованием электрического
стояночного тормоза контрольная
лампа стояночного тормоза будет
гореть, указывая на ра боту системы. Если EPB (электрический
стояночный тормоз) не
отпускается
Если EPB по прежнему не
высвобождается надлежащим
образом, рекомендуем обратиться к
уполномоченному дилеру HYUNDAI.
ОСТОРОЖНО
Не применяйте стояночный
тормоз во время движения
автом обиля, за исключением
аварийных ситуаций.
(Продолжение)
• Если контрольная лампа стояночного тормоза мигает
при горящей контрольной
лампе EPB, нажмите
выключатель и потяните его
вверх. Еще раз нажмите его
для возврата в изначальное
положение и потяните его
вверх. Если контрольная
лампа EPB не гаснет,
рекомендуем обратиться к
уполномоченному дилеру
HYUNDAI для проверки
системы.ВНИМАНИЕ
Если при использовании EPB в
целях аварийного торможения
постоянно слышен шум или
чувствуется запах гари,
рекомендуем обратиться к
уполномоченному дилеру
HYUNDAI для проверки системы.
