2013 Hyundai Santa Fe Инструкция по эксплуатации (in Russian)

357

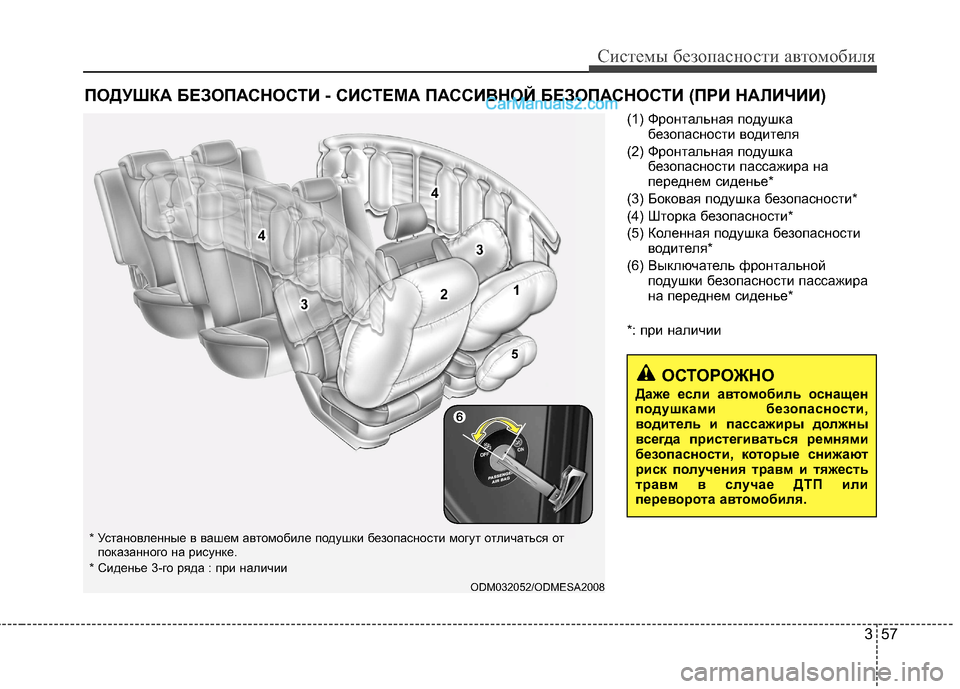

Системы безопасности автомобиля
(1) Фронтальная подушкабезопасности водителя
(2) Фронтальная подушка безопасности пассажира на
переднем сиденье*
(3) Боковая подушка безопасности*
(4) Шторка безопасности*
(5) Коленная подушка безопасности водителя*
(6) Выключатель фронтальной подушки безопасности пассажира
на переднем сиденье*
*: при наличии
ПОДУШКА БЕЗОПАСНОСТИ - СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (ПРИ
НАЛИЧИИ)
ODM032052/ODMESA2008
* Установленные в вашем автомобиле подушки безопасности могут отличаться от
показанного на рисунке.
* Сиденье 3-го ряда : при наличии
ОСТОРОЖНО
Даже если а втомобиль оснащен
подушками безопасности,
водитель и пассажиры должны
всегда пристегиваться ремнями
безопасности, которые снижают
риск получения травм и тяжесть
травм в случае ДТП или
переворота а втомобиля.

Системы безопасности автомобиля
58
3
Как работает система подушек
безопасности
• Подушки безопасности
активируются (для раскрытия по
необходимости), только если ключ
зажигания находится в положении
ON или START.
• Подушки безопасности моментально раскрываются в случае сильного
фронтального или бокового удара
(если установлены боковые подушки
безопасности или шторки), чтобы
защитить пассажиров от серьезных
физических травм.
✽✽ К СВЕДЕНИЮ
- При наличии датчик
опрокидывания
Кроме того, подушки безопасности
моментально раскрываются в случае
опрокидывания (если установлены
боковые подушки безопасности или
шторки), чтобы защитить
пассажиров от серьезных физических
травм.
• Нет определенной скорости, при которой подушки безопасности
раскрываются. В основном подушки
безопасности должны раскрываться в
зависимости от силы и направления
удара. Эти два фактора определяют
необходимость отправки датчиками
электронного сигнала раскрытия.
• Раскрытие подушки безопасности зависит от нескольких факторов,
включая скорость автомобиля, угол
удара, а также монолитность и
плотность автомобилей или
предметов, с которыми ваш
автомобиль столкнется. Тем не
менее факторы не ограничиваются
приведенными выше.
• Фронтальные подушки безопасности полностью раскрываются и
спускаются моментально.
Во время ДТП практически
невозможно заметить раскрытие
подушек безопасности.
После удара более вероятно
увидеть просто пустые подушки
безопасности, свисающие из
отделений для их хранения. • Чтобы обеспечить защиту при
серьезном столкновении, подушки
безопасности должны раскрываться
моментально. Скорость раскрытия
подушек безопасности важна
вследствие чрезвычайно короткого
времени возникновения
столкновения и необходимости
наличия подушки безопасности
между пассажиром и частями кузова
автомобиля до того, как пассажир о
них ударится. Моментальное
раскрытие снижает риск получения
травм и угрозу для жизни при
серьезном столкновении. Поэтому
оно является неотъемлемой частью
конструкции подушки безопасности.
Однако поскольку раскрытие подушек
безопасности происходит с огромной
силой, оно может также стать
причиной травм, таких как ссадины на
лице, синяки и сломанные кости.
• Также существуют обстоятельства, в которых контакт с подушкой
безопасности рулевого колеса может
привести к летальному исходу,
особенно если водитель находится
чрезмерно близко к рулевому колесу.

359
Системы безопасности автомобиля

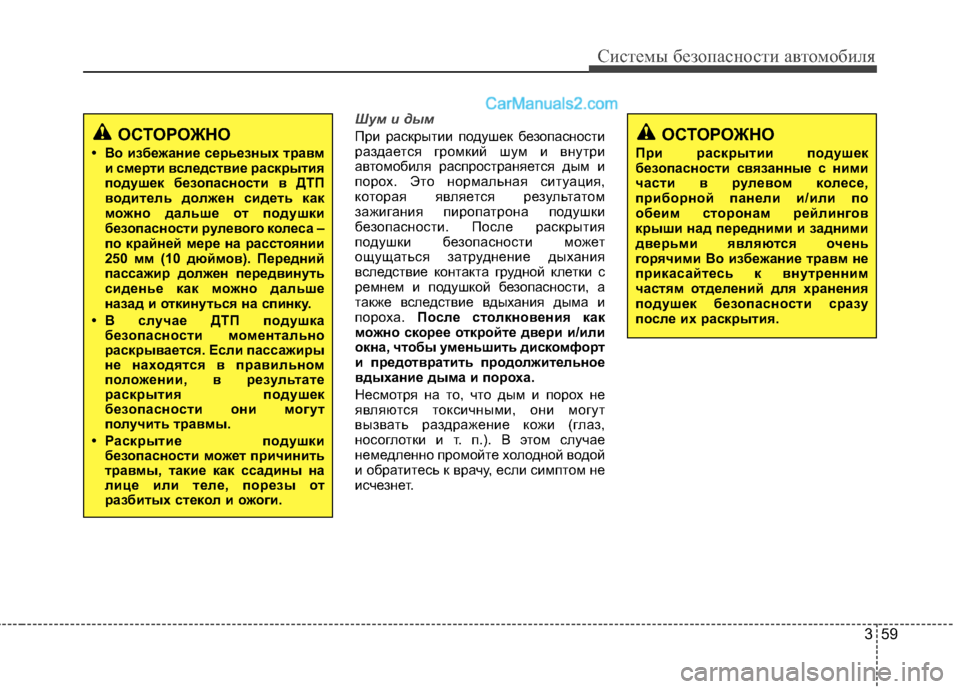

Шум и дым
При раскрытии подушек безопасности
раздается громкий шум и внутри
автомобиля распространяется дым и
порох. Это нормальная ситуация,
которая является результатом
зажигания пиропатрона подушки
безопасности. После раскрытия
подушки безопасности может
ощущаться затруднение дыхания
вследствие контакта грудной клетки с
ремнем и подушкой безопасности, а
также вследствие вдыхания дыма и
пороха. После столкновения как
можно скорее откройте двери и/или
окна, чтобы уменьшить дис комфорт
и предотвратить продолжительное
вдыхание дыма и пороха.
Несмотря на то, что дым и порох не
являются токсичными, они могут
вызвать раздражение кожи (глаз,
носоглотки и т. п.). В этом случае
немедленно промойте холодной водой
и обратитесь к врачу, если симптом не
исчезнет.ОСТОРОЖНО
При раскрытии подушек
безопасности связанные с ними
части в рулевом колесе,
приборной панели и/или по
обеим сторонам рейлингов
крыши над передними и задними
дверьми являются очень
горячими Во избежание травм не
прикасайтесь к внутренним
частям отделений для хранения
подушек безопасности сразу
после их раскрытия.ОСТОРОЖНО
• Во избежание серьезных травм и смерти вследствие раскрытия
подушек безопасности в ДТП
водитель должен сидеть как
можно дальше от подушки
безопасности рулевого колеса –
по крайней мере на расстоянии
250 мм (10 дюймов). Передний
пассажир должен передвинуть
сиденье как можно дальше
назад и откинуться на спинку.
• В случае ДТП подушка безопасности моментально
раскрывается. Если пассажиры
не находятся в правильном
положении, в результате
раскрытия подушек
безопасности они могут
получить травмы.
• Раскрытие подушки безопасности может причинить
травмы, такие как ссадины на
лице или теле, порезы от
разбитых стекол и ожоги.

Системы безопасности автомобиля
60
3
При активной фронтальной
подушке безопасности
запрещается устанавливать
детское удерживающее
устройство на сиденье переднего
пассажира
Запрещается устанавливать на
сиденье переднего пассажира детское
удерживающее устройство,
обращенное назад. Раскрывающаяся
подушка безопасности может ударить
по обращенному назад детскому
удерживающему устройству и нанести
ребенку серьезные травмы или
привести к летальному исходу. Кроме того, не следует устанавливать
на сиденье переднего пассажира
также и обращенные вперед ДУУ.
Раскрывающаяся фронтальная
подушка безопасности может ударить
по обращенному назад детскому
удерживающему устройству и
привести к серьезному травмированию
или смерти ребенка. Фронтальную
подушку безопасности пассажира на
переднем сиденье можно
активировать или дезактивировать
специальным выключателем (при
наличии). Подробнее см. стр. 3-70.
1JBH3051
ОСТОРОЖНО
• Очень опасно! Не устанавливайте обращенное
назад ДУУ на сиденье,
защищенное находящейся перед
ним подушкой безопасности!
• Не устанавливайте детское удерживающее устройство на
сиденье переднего пассажира.
Раскрывающаяся фронтальная
подушка безопасности может
ударить по нему и привести к
серьезному травмированию
или смерти ребенка.
• Для перевозки детей на боковых задних сиденьях
автом обилей, оснащенных
боковыми подушками
безопасности и/или шторками
безопасности необходимо
устанавливать ДУУ как можно
дальше от дверей и проверять
надежность крепления.
Раскрытие боковой подушки
безопасности и/или шторки
безопасности может привести к
серьезному травмированию
или смерти ребенка,
независимо от его возраста.

361
Системы безопасности автомобиля
Контрольная лампа и индикатор
подушки безопасности
Контрольная лампа подушки
безопасности
Контрольная лампа подушек
безопасности на приборной панели
предназначена для предупреждения
водителя о возможной неисправности
системы пассивной безопасности
(SRS).При включении зажигания
контрольная лампа должна гореть
приблизительно 6 секунд, а затем
погаснуть.
В следующих случаях требуется
проверка системы.
• При включении зажигания не
загорается лампа (должна гореть
короткое время).
• Лампа не гаснет приблизительно через 6 секунд.
• Лампа загорается во время движения автомобиля.
• Когда замок безопасности находится в положении ВКЛ (ON), мигает
индикатор.
Индикатор активации
фронтальной подушки
безопасности пассажирского
сиденья (при наличии)
После включения зажигания
индикатор активации
фронтальной подушки
безопасности пассажира на
переднем сиденье загорается
приблизительно на 4 секунды.
Он также загорается при замыкании
выключателя этой подушки и горит в
течение 60 секунд.
W7-147ODMESA2002

Системы безопасности автомобиля
62
3
Индикатор деактивации
фронтальной подушки
безопасности пассажира на
переднем сиденье (при наличии)
Он загорается
приблизительно на 4
секунды после включения
зажигания.
Индикатор деактивации фронтальной
подушки безопасности пассажира на
переднем сиденье также загорается
при размыкании выключателя этой
подушки и гаснет при его замыкании. Компоненты и функции
системы SRS
В систему подушек безопасности SRS
входят следующие элементы:
1.
Модуль передней подушки
безопасности водителя
2. Датчики лобового удара
3. Модуль передней подушки
безопасности пассажира*
4. Системы преднатяжителей ремней безопасности*
5. Датчики бокового удара*
6. Модули надувных шторок*
7. Модули боковых подушек
безопасности*
ODMESA2005
ВНИМАНИЕ
В случае неисправности
выключателя фронтальной
подушки безопасности
индикатор ее деактивации
гореть не будет (индикатор
активации загорается и
приблизительно через 60 секунд
гаснет), а сама подушка будет
раскрываться при лобовом
столкновении даже в положении
разомкнутого выключателя.
В этом случае обратитесь к
уполномоченному дилеру
HYUNDAI для проверки системы.
ODM029200A
1010
1111
1212

363
Системы безопасности автомобиля
8. Блок управления системой подушекбезопасности SRS (SRSCM)/Датчик
переворачивания*
9. Контрольная лампа неисправности подушек безопасности
10. Контрольная лампа отключения
передней подушки безопасности
пассажира (только для переднего
пассажирского сиденья)*
11. Переключатель для включения/ отключения передней подушки
безопасности пассажира*
12. Модуль ко ленной подушки
безопасности водителя*
*: при наличии
Когда ключ зажигания находится в
положении “ON”, блок SRSCM
постоянно контролирует все
компоненты системы с целью оценки
достаточности фронтального,
околофронтального или бокового
удара для раскрытия подушки или
срабатывания ремня безопасности.
После включения зажигания на
приборной панели в течение прибл. 6
секунд будет гореть контрольная
лампа подушек безопасности SRS,
после чего она должна погаснуть. Модули фронтальных подушек
безопасности расположены в центре
рулевого колеса и на передней панели
пассажира на перчаточным ящиком
и/или в коленном буфере со стороны
водителя. Если блок SRSCM
регистрирует фронтальный удар
достаточной силы, он автоматически
раскрывает передние подушки
безопасности.
OHM039102N
Фронтальная подушка безопасности водителя (1)
ОСТОРОЖНО
Возникновение одного из
следующих условий указывает
на неисправность системы SRS.
Рекомендуем обратиться к
авторизованному дилеру
HYUNDAI для проверки системы.
• При включении зажигания не загорается лампа (должна
гореть короткое время).
• Лампа не гаснет приблизительно через 6
секунд.
• Лампа загорается во время движения а втомобиля.
• Лампа мигает при включенном зажигании.

Системы безопасности автомобиля
64
3

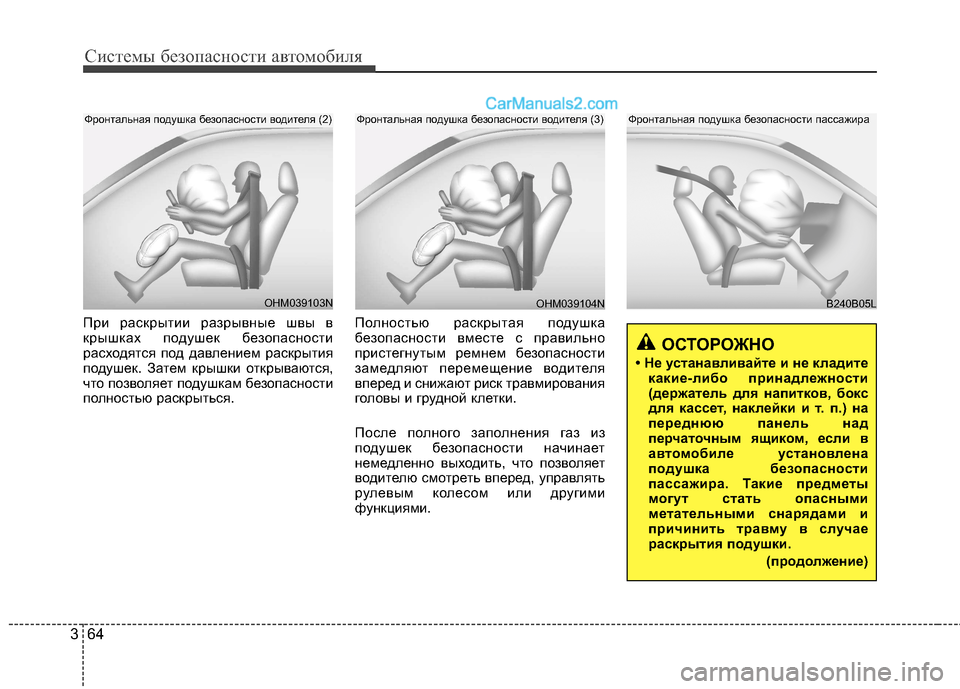

При раскрытии разрывные швы в
крышках подушек безопасности
расходятся под давлением раскрытия
подушек. Затем крышки открываются,
что позволяет подушкам безопасности
полностью раскрыться. Полностью раскрытая подушка
безопасности вместе с правильно
пристегнутым ремнем безопасности
замедляют перемещение водителя
вперед и снижают риск травмирования
головы и грудной клетки.
После полного заполнения газ из
подушек безопасности начинает
немедленно выходить, что позволяет
водителю смотреть вперед, управлять
рулевым колесом или другими
функциями.
OHM039103N
Фронтальная подушка безопасности водителя (2)
B240B05L
Фронтальная подушка безопасности пассажира
ОСТОРОЖНО
• Не устанавливайте и не кладите какие-либо принадлежности
(держатель для напитков, бокс
для кассет, наклейки и т. п.) на
переднюю панель над
перчаточным ящиком, если в
автом обиле установлена
подушка безопасности
пассажира. Такие предметы
могут стать опасными
метательными снарядами и
причинить травму в случае
раскрытия подушки.
(продолжение)
OHM039104N
Фронтальная подушка безопасности водителя (3)
