2013 Hyundai Santa Fe Инструкция по эксплуатации (in Russian)

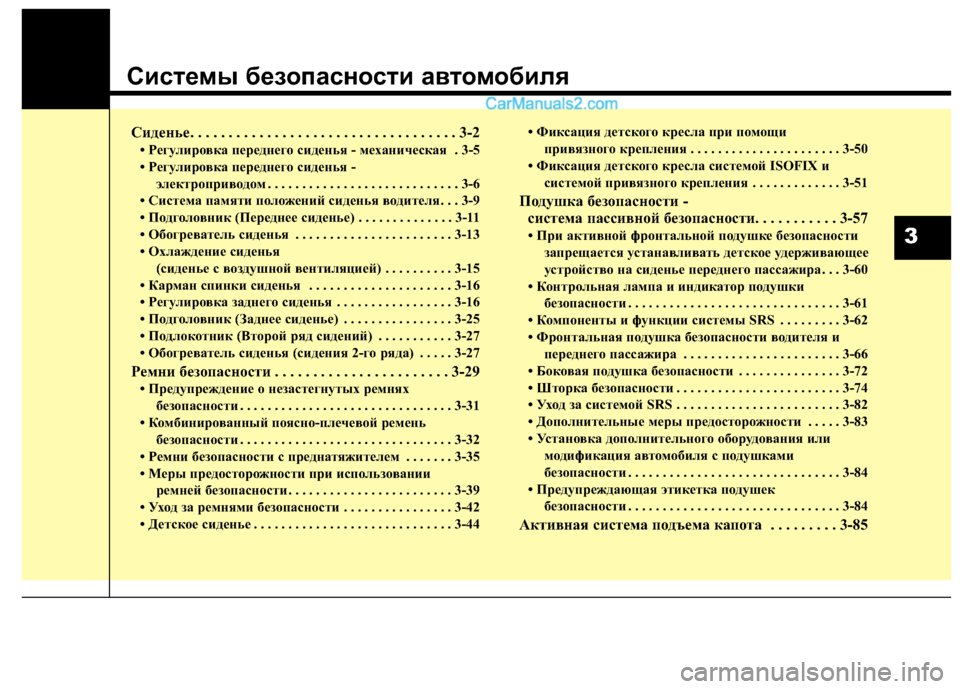

Системы безопасности автомобиля
Сиденье. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2
• Регулировка переднего сиденья - механическая . 3-5
• Регулировка переднего сиденья - электроприводом . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6
• Система памяти положений сиденья водителя . . . 3-9
• Подголовник (Переднее сиденье) . . . . . . . . . . . . . . 3-11
• Обогреватель сиденья . . . . . . . . . . . . . . . . . . . . . . . 3-13
• Охлаждение сиденья (сиденье с воздушной вентиляцией) . . . . . . . . . . 3-15
• Карман спинки сиденья . . . . . . . . . . . . . . . . . . . . . 3-16
• Регулировка заднего сиденья . . . . . . . . . . . . . . . . . 3-16
• Подголовник (Заднее сиденье) . . . . . . . . . . . . . . . . 3-25
• Подлокотник (Bтopoй pяд cидeний) . . . . . . . . . . . 3-27
• Обогреватель сиденья (сидения 2-го ряда) . . . . . 3-27
Ремни безопасности . . . . . . . . . . . . . . . . . . . . . . . 3-29 • Предупреждение о незастегнутых ремнях безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-31
• Комбинированный поясно-плечевой ремень безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-32
• Ремни безопасности с преднатяжителем . . . . . . . 3-35
• Меры предосторожности при использовании ремней безопасности . . . . . . . . . . . . . . . . . . . . . . . . 3-39
• Уход за ремнями безопасности . . . . . . . . . . . . . . . . 3-42
• Детское сиденье . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-44 • Фиксация детского кресла при помощи
привязного крепления . . . . . . . . . . . . . . . . . . . . . . 3-50
• Фиксация детского кресла системой ISOFIX и системой привязного крепления . . . . . . . . . . . . . 3-51
Подушка безопасности - система пассивной безопасности. . . . . . . . . . . 3-57• При активной фронтальной подушке безопасности запрещается устанавливать детское удерживающее
устройство на сиденье переднего пассажира . . . 3-60
• Контрольная лампа и индикатор подушки безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-61
• Компоненты и функции системы SRS . . . . . . . . . 3-62
• Фронтальная подушка безопасности водителя и переднего пассажира . . . . . . . . . . . . . . . . . . . . . . . 3-66
• Боковая подушка безопасности . . . . . . . . . . . . . . . 3-72
• Шторка безопасности . . . . . . . . . . . . . . . . . . . . . . . . 3-74
• Уход за системой SRS . . . . . . . . . . . . . . . . . . . . . . . . 3-82
• Дополнительные меры предосторожности . . . . . 3-83
• Установка дополнительного оборудования или модификация автомобиля с подушками
безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-84
• Предупреждающая этикетка подушек безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-84
Активная система подъема капота . . . . . . . . . 3-85
3

Системы безопасности автомобиля
2
3
Переднее сиденье
(1) Вперед и назад
(2) Наклон спинки сиденья
(3) Высота положения подушки
сиденья (сиденье водителя)
(4) Поясничная опора (сиденье водителя)*
(5) Обогрев сидений*/Охлаждение
сиденья (сиденье с воздушной
вентиляцией)*
(6) Подголовник
Второй ряд сидений
(7) Вперед и назад
(8) Угол спинки сиденья и складывание
(9) Рычаг посадочного сиденья*
(10) Подголовник
(11) Подлокотник
(12) Подогрев сидений*
Третий ряд сидений*
(13) Наклон спинки сиденья
(14) Подголовник
* : при наличии
СИДЕНЬЕ
ODM032001
Механическая
Электроприводом

33
Системы безопасности автомобиля
ОСТОРОЖНО
- Возвращение спинкисиденья в вертикальное
положение
При возвращении спинки
сиденья в вертикальное
положение удерживайте ее и
перемещайте медленно.
Убедитесь в отсутствии других
людей рядом с сиденьем. Если
не удерживать спинку сиденья
при ее возврате в исходное
положение и не контролировать
этот процесс, она может резко
переместиться вперед и
причинить случайную травму
человеку, ударив его.
ОСТОРОЖНО
- Посторонние предметы
Посторонние предметы,
оказавшиеся в зоне ног
водителя, могут стать помехой
при нажатии педалей, что может
привести к дорожно-
транспортному происшествию.
Не располагайте никаких вещей
под передними сиденьями.ОСТОРОЖНО
- Водитель отвечает за
пассажира, находящегося
на переднем сиденье
Если во время движения
пассажир находится на переднем
сиденье, спинка которого
отклонена назад, это может
привести к получению
серьезных травм или к гибели
людей в случае дорожно-
транспортного происшествия.
Если во время такого
происшествия спинка переднего
сиденья будет отклонена назад,
бедра находящегося на нем
пассажира могут проскользнуть
под поясной частью ремня
безопасности, и большая
нагрузка будет приложена к
незащищенной области живота.
Это может привести к получению
серьезных травм или к гибели
человека. Водитель должен
рекомендовать пассажиру,
находящемуся на переднем
сиденье, установить его спинку в
вертикальном положении во
время движения а втомобиля.ОСТОРОЖНО
Не используйте подушки
сидения, уменьшающие трение
между сидением и пассажиром.
Бедра пассажира могут
выскользнуть из-под ремня во
время аварии или внезапной
остановки. Ремень безопасности
может не сработать должным
образом и это может привести к
серьезным или фатальным
повреждениям внутренних
органов.

Системы безопасности автомобиля
4
3
(Продолжение)
• Во время движения спинки
сидений водителя и пассажиров
всегда должны стоять
вертикально, а поясная часть
ремня безопасности должна
находиться у них на бедрах как
можно ниже и удобнее. Это
наилучшее положение с точки
зрения обеспечения защиты
человека в случае дорожно-
транспортного происшествия.
• Для исключения получения ненужных и, возможно,
серьезных травм от подушек
безопасности, всегда
располагайтесь на сиденье как
можно дальше от рулевого
колеса, сохраняя при этом
контроль над а втомобилем.
Рекоменд уется сидеть так, чтобы
грудь водителя находилась на
расстоянии не менее 250 мм от
рулевого колеса.ОСТОРОЖНО
После выполнения регулировки
сидения следует убедиться, что
оно надежно закреплено. Для
этого необходимо попытаться
сдвинуть сидение вперед и назад,
не используя рычаг снятия
блокировки. Резкое или
неожиданное перемещение
сидения водителя может привести
к потере управления а втомобилем
и стать причиной аварии.ОСТОРОЖНО
- Сиденье водителя
• Никогда не пытайтесь отрегулировать по ложение
сиденья во время движения
автом обиля. Это может
привести к потере управления
и к дорожно-транспортному
происшествию, результатом
которого может быть гибель
людей, нанесение тяжелых
телесных повреждений или
причинение ущерба имуществу.
• Не допускайте изменения кем- либо нормального по ложения
спинки сиденья. Распо ложение
предметов с опорой на спинку
сиденья или создание иных
помех нормальной фиксации
спинки сиденья может
привести к серьезной травме
или к гибели человека при
внезапной остановке или
столкновении.
(Продолжение)
ОСТОРОЖНО
• Будьте крайне внимательны, следите за тем, чтобы ваши
руки или другие предметы не
попали в механизм сиденья во
время его перемещения.
• Не оставляйте зажигалку на полу или на сиденье. При изменении
положения сиденья газ может
выйти из зажигалки и это может
привести к возгоранию.

35
Системы безопасности автомобиля
Регулировка переднего сиденья
- механическая (при наличии)
В продольном направлении
Для перемещения сиденья в
продольном направлении:
1. Потяните вверх рычаг салазоксиденья, находящийся под
передним краем подушки сиденья, и
удерживайте его в таком
положении.
2. Сдвиньте сиденье в продольном направлении так, как это
необходимо.
3. Отпустите рычаг и убедитесь в том, что сиденье зафиксировано на
своем месте. Регулировку положения сиденья
производите до начала движения.
Убедитесь в том, что сиденье надежно
зафиксировано, попытавшись
переместить вперед-назад без
использования рычага. Если сиденье
движется, значит, оно не зафиксировано
должным образом.
Наклон спинки сиденья
Для отклонения назад спинки сиденья:
1. Слегка наклонитесь вперед и
поднимите рычаг регулировки
наклона спинки сиденья,
расположенный с внешней стороны
сиденья в задней его части.
2. Осторожно наклонитесь назад и установите спинку сиденья в
требуемое положение.
3. Отпустите рычаг и убедитесь в том, что спинка сиденья зафиксирована
на своем месте. (Рычаг ДОЛЖЕН
вернуться в исходное положение
для того, чтобы зафиксировать
спинку сиденья.)ODM032002
ODM032003

Системы безопасности автомобиля
6
3

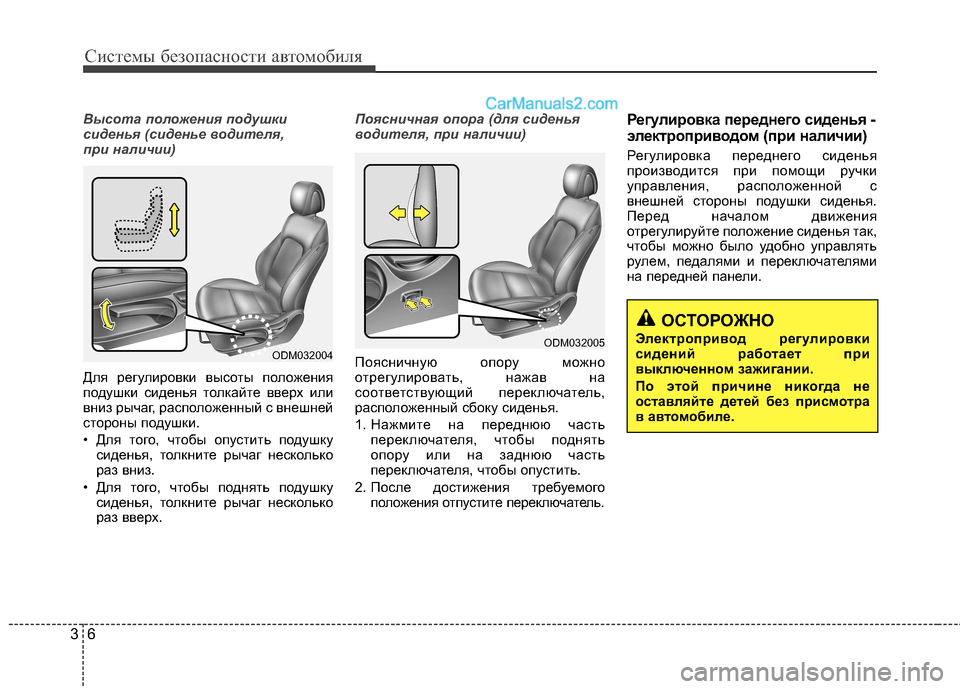

Высота положения подушки
сиденья (сиденье водителя,
при наличии)
Для регулировки высоты положения
подушки сиденья толкайте вверх или
вниз рычаг, расположенный с внешней
стороны подушки.
• Для того, чтобы опустить подушку
сиденья, толкните рычаг несколько
раз вниз.
• Для того, чтобы поднять подушку сиденья, толкните рычаг несколько
раз вверх.
Поясничная опора (для сиденья
водителя, при наличии)
Поясничную опору можно
отрегулировать, нажав на
соответствующий переключатель,
расположенный сбоку сиденья.
1. Нажмите на переднюю часть переключателя, чтобы поднять
опору или на заднюю часть
переключателя, чтобы опустить.
2. После достижения требуемого положения отпустите переключатель. Регулировка переднего сиденья -
электроприводом (при наличии)
Регулировка переднего сиденья
производится при помощи ручки
управления, расположенной с
внешней стороны подушки сиденья.
Перед началом движения
отрегулируйте положение сиденья так,
чтобы можно было удобно управлять
рулем, педалями и переключателями
на передней панели.
ОСТОРОЖНО
Электропривод регулировки
сидений работает при
выключенном зажигании.
По этой причине никогда не
оставляйте детей без присмотра
в автом обиле.
ODM032004ODM032005

37
Системы безопасности автомобиля
В продольном направлении
1. Переместите ручку управлениявперед или назад для перемещения
сиденья до необходимого места.
2. Как только это будет достигнуто, отпустите ручку.
Наклон спинки сиденья
1. Переместите ручку управления
вперед или назад для наклона
спинки сиденья на необходимый
угол.
2. Как только это будет достигнуто, отпустите ручку.
ВНИМАНИЕ
• Привод сидений осущест
-вляется электродвигателем.
Прекратите работать
органами управления сразу
после завершения регулировки.
Излишние действия могут
привести к повреждению
электрооборудования.
• Во время работы электропривод регулировки
сидений потребляет большое
количество электроэнергии.
Для исключения неоправданного
разряда аккумуляторной
батареи не производите
регулировку сидений,
оснащенных электроприводом,
дольше, чем это необходимо,
при неработающем двигателе.
• Не допускается одновременное использование двух ручек
управления электроприводом
регулировки сиденья. Это
может привести к отказу
электродвигателя привода
или другого электрообо
-рудования.
ODM032006ODM032007

Системы безопасности автомобиля
8
3

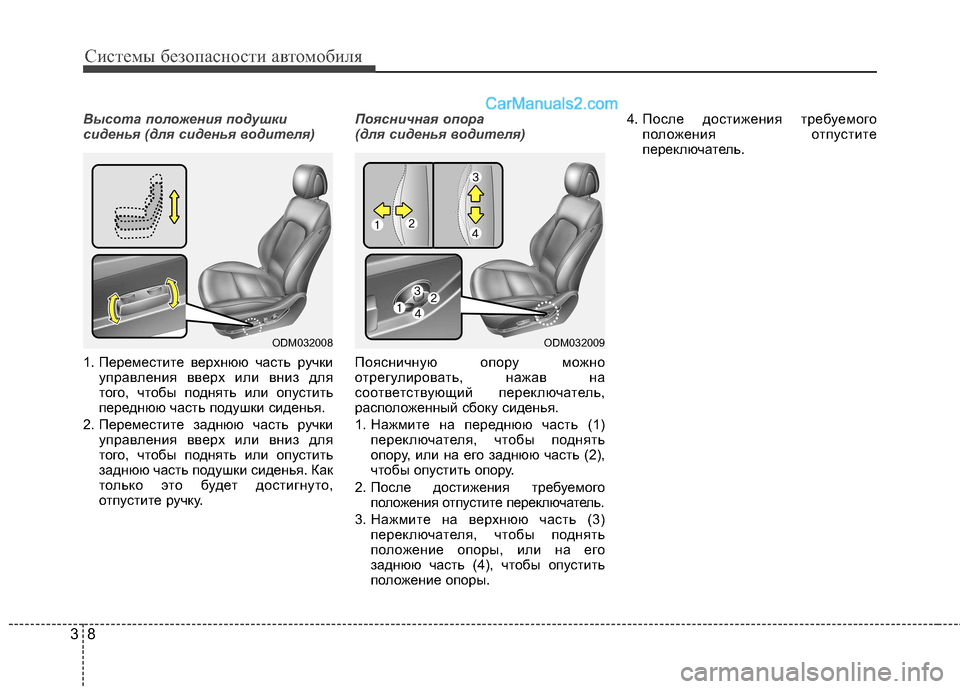

Высота положения подушки
сиденья (для сиденья водителя)
1. Переместите верхнюю часть ручки
управления вверх или вниз для
того, чтобы поднять или опустить
переднюю часть подушки сиденья.
2. Переместите заднюю часть ручки управления вверх или вниз для
того, чтобы поднять или опустить
заднюю часть подушки сиденья. Как
только это будет достигнуто,
отпустите ручку.
Поясничная опора
(для сиденья водителя)
Поясничную опору можно
отрегулировать, нажав на
соответствующий переключатель,
расположенный сбоку сиденья.
1. Нажмите на переднюю часть (1)
переключателя, чтобы поднять
опору, или на его заднюю часть (2),
чтобы опустить опору.
2. После достижения требуемого положения отпустите переключатель.
3. Нажмите на верхнюю часть (3) переключателя, чтобы поднять
положение опоры, или на его
заднюю часть (4), чтобы опустить
положение опоры. 4. После достижения требуемого
положения отпустите
переключатель.
ODM032008ODM032009
