2013 Hyundai Santa Fe Инструкция по эксплуатации (in Russian)

69
Действия в непредвиденных случаях

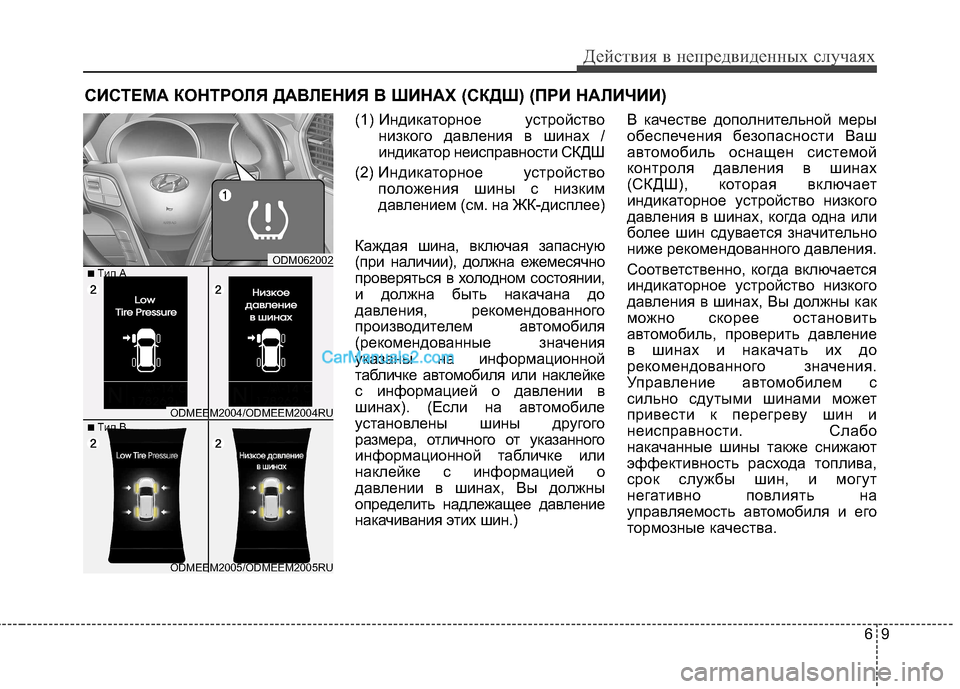

СИСТЕМА КОНТРОЛЯ ДАВЛЕНИЯ В ШИНАХ (СКДШ) (ПРИ НАЛИЧИИ)(1) Индикаторное устройствонизкого давления в шинах /
индикатор неисправности СКДШ
(2) Индикаторное устройство положения шины с низким
давлением (см. на ЖК-дисплее)
Каждая шина, включая запасную
(при наличии), должна ежемесячно
проверяться в холодном состоянии,
и должна быть накачана до
давления, рекомендованного
производителем автомобиля
(рекомендованные значения
указаны на информационной
табличке автомобиля или наклейке
с информацией о давлении в
шинах). (Если на автомобиле
установлены шины другого
размера, отличного от указанного
информационной табличке или
наклейке с информацией о
давлении в шинах, Вы должны
определить надлежащее давление
накачивания этих шин.) В качестве дополнительной меры
обеспечения безопасности Ваш
автомобиль оснащен системой
контроля давления в шинах
(СКДШ), которая включает
индикаторное устройство низкого
давления в шинах, когда одна или
более шин сдувается значительно
ниже рекомендованного давления.
Соответственно, когда включается
индикаторное устройство низкого
давления в шинах, Вы должны как
можно скорее остановить
автомобиль, проверить давление
в шинах и накачать их до
рекомендованного значения.
Управление автомобилем с
сильно сдутыми шинами может
привести к перегреву шин и
неисправности. Слабо
накачанные шины также снижают
эффективность расхода топлива,
срок службы шин, и могут
негативно повлиять на
управляемость автомобиля и его
тормозные качества.
ODMEEM2004/ODMEEM2004RU
ODM062002■
Tип А
ODMEEM2005/ODMEEM2005RU
■Tип B

Действия в непредвиденных случаях
10
6

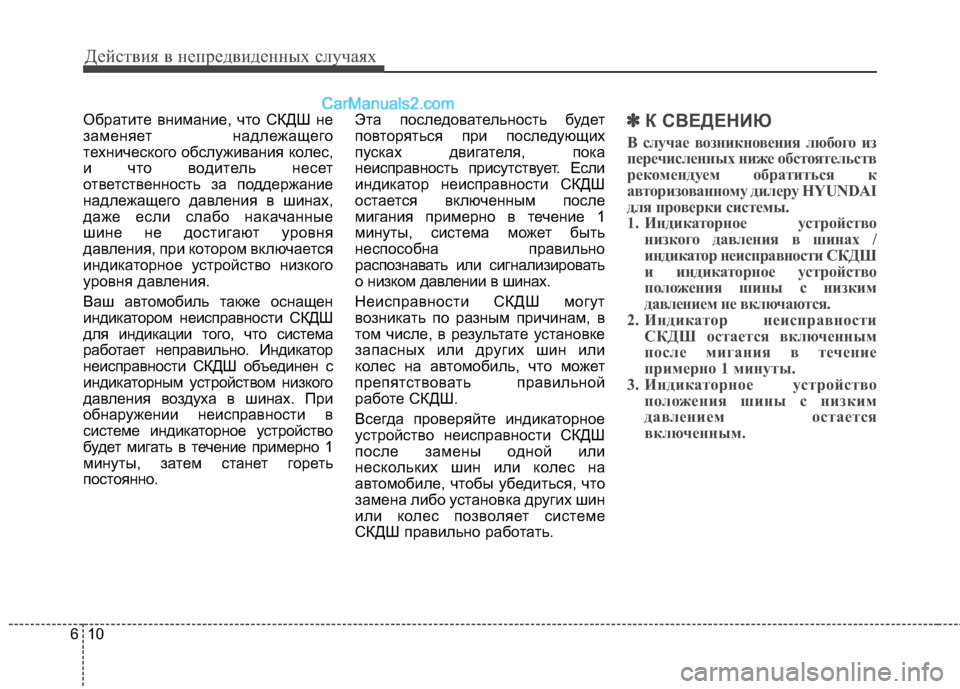

Обратите внимание, что СКДШ не
заменяет надлежащего
технического обслуживания колес,
и что водитель несет
ответственность за поддержание
надлежащего давления в шинах,
даже если слабо накачанные
шине не достигают уровня
давления, при котором включается
индикаторное устройство низкого
уровня давления.
Ваш автомобиль также оснащен
индикатором неисправности СКДШ
для индикации того, что система
работает неправильно. Индикатор
неисправности СКДШ объединен с
индикаторным устройством низкого
давления воздуха в шинах. При
обнаружении неисправности в
системе индикаторное устройство
будет мигать в течение примерно 1
минуты, затем станет гореть
постоянно. Эта последовательность будет
повторяться при последующих
пусках двигателя, пока
неисправность присутствует. Если
индикатор неисправности СКДШ
остается включенным после
мигания примерно в течение 1
минуты, система может быть
неспособна правильно
распознавать или сигнализировать
о низком давлении в шинах.
Неисправности СКДШ могут
возникать по разным причинам, в
том числе, в результате установке
запасных или других шин или
колес на автомобиль, что может
препятствовать правильной
работе СКДШ.
Всегда проверяйте индикаторное
устройство неисправности СКДШ
после замены одной или
нескольких шин или колес на
автомобиле, чтобы убедиться, что
замена либо установка других шин
или колес позволяет системе
СКДШ правильно работать.✽✽
К СВЕДЕНИЮ
В случае возникновения любого из
перечисленных ниже обстоятельств
рекомендуем обратиться к
авторизованному дилеру HYUNDAI
для проверки системы.
1. Индикаторное устройство низкого давления в шинах /
индикатор неисправности СКДШ
и индикаторное устройство
положения шины с низким
давлением не включаются.
2. Индикатор неисправности СКДШ остается включенным
после мигания в течение
примерно 1 минуты.
3. Индикаторное устройство положения шины с низким
давлением остается
включенным.

611
Действия в непредвиденных случаях

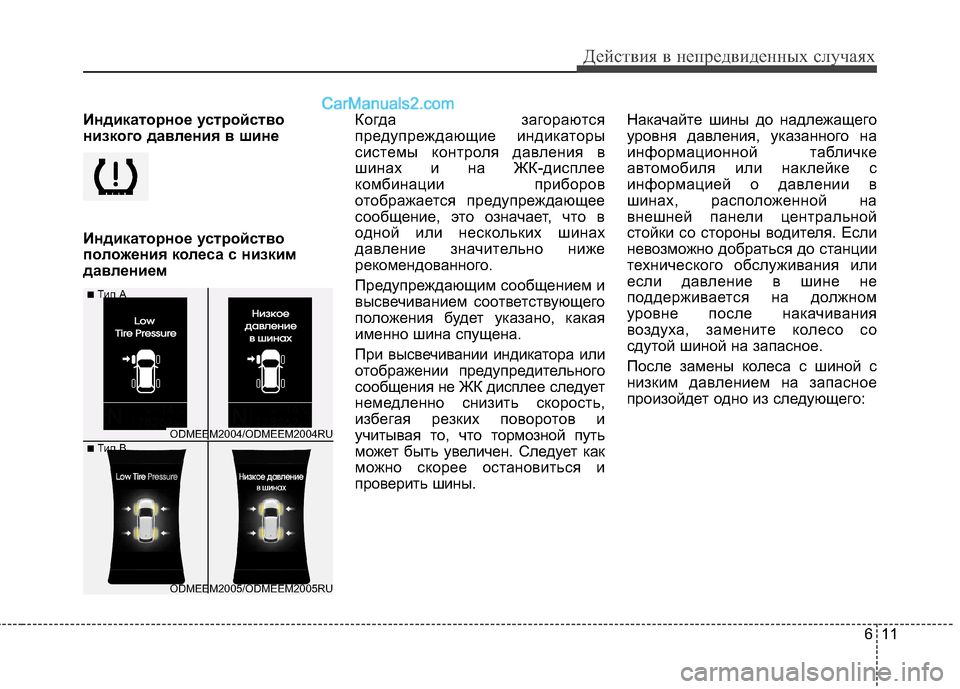

Индикаторное устройство
низкого давления в шине
Индикаторное устройство
положения колеса с низким
давлениемКогда загораются
предупреждающие индикаторы
системы контроля давления в
шинах и на ЖК-дисплее
комбинации приборов
отображается предупреждающее
сообщение, это означает, что в
одной или нескольких шинах
давление значительно ниже
рекомендованного.
Предупреждающим сообщением и
высвечиванием соответствующего
положения будет указано, какая
именно шина спущена.
При высвечивании индикатора или
отображении предупредительного
сообщения не ЖК дисплее следует
немедленно снизить скорость,
избегая резких поворотов и
учитывая то, что тормозной путь
может быть увеличен. Следует как
можно скорее остановиться и
проверить шины.Накачайте шины до надлежащего
уровня давления, указанного на
информационной табличке
автомобиля или наклейке с
информацией о давлении в
шинах, расположенной на
внешней панели центральной
стойки со стороны водителя. Если
невозможно добраться до станции
технического обслуживания или
если давление в шине не
поддерживается на должном
уровне после накачивания
воздуха, замените колесо со
сдутой шиной на запасное.
После замены колеса с шиной с
низким давлением на запасное
произойдет одно из следующего:
ODMEEM2004/ODMEEM2004RU
■
Tип А
ODMEEM2005/ODMEEM2005RU
■Tип B

Действия в непредвиденных случаях
12
6
• Индикатор неисправности СКДШ
может мигать примерно в
течение 1 минуты, затем будет
непрерывно гореть, поскольку
датчик СКДШ не вмонтирован в
запасное колесо. (замененное
колесо с датчиком не в
автомобиле)
• Индикатор неисправности СКДШ будет оставаться непрерывно
включенным во время движения,
поскольку датчик СКДШ не
вмонтирован в запасное колесо.
(замененное колесо с датчиком
не в автомобиле)ВНИМАНИЕ
В зимнее время или в
холодную погоду
индикаторное устройство
низкого давления в шинах
может включаться, если
давление в шинах было
отрегулировано до
рекомендованного значения в
теплую погоду. Это не
означает, что СКДШ
неисправна, поскольку
снижение температуры
приводит к пропорциональному
снижению давления в шинах.
При переезде на автомобиле
из региона с высокой
температурой окружающей
среды в регион с низкой
температурой и наоборот,
или в случае значительного
повышения или понижения
температуры окружающей
среды, следует проверить
давление накачки в шинах и
отрегулировать его до
рекомендованного значения.
ОСТОРОЖНО
- Опасность пониженного
давления
Слишком низкое давление в
шинах м ожет привести к
потере управления ав томо-
билем и увеличению тормо-
зного пути.
Продолжение движения при
низком давлении в шинах
может привести к перегреву и
механическому разрушению
шин.

613
Действия в непредвиденных случаях
Индикаторнеисправности
системы TPMS
(система контроля
давления в шинах)
В случае неисправности системы
контроля давления в шинах
индикатор СКДШ будет мигать в
течение одной минуты и затем
будет гореть постоянно. Для
определения причины
неисправности рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для проверки
системы.
✽✽ К СВЕДЕНИЮ
В случае неисправности в системе
СКДШ индикатор низкого
давления в шинах не будет
отображаться даже при
недостаточном давлении в шинах
автомобиля.
Замена шины с
использованием СКДШ
Если шина спущена, включится
индикаторное устройство низкого
давления в шинах и положения
шины с низким давлением.
Обратитесь к авторизованному
дилеру HYUNDAI для проверки
системы.
Каждое колесо оснащено датчиком
давления в шине, вмонтированным
внутрь шины позади ниппеля
камеры. Вы должны использовать
специальные колеса с СКДШ.
Рекомендуем обратиться к
авторизованному дилеру HYUNDAI
для проведения техобслуживания
колес. Если после замены колеса со
сдувшейся шиной на запасное
колесо проехать 10 минут со
скоростью выше 25 км/ч,
произойдет одно из следующих
событий:
• Индикатор неисправности СКДШ
может мигать примерно в
течение 1 минуты, затем будет
непрерывно гореть, поскольку
датчик СКДШ не вмонтирован в
запасное колесо. (замененное
колесо с датчиком не в
автомобиле)
• Индикатор неисправности СКДШ будет оставаться непрерывно
включенным во время движения,
поскольку датчик СКДШ не
вмонтирован в запасное колесо.
(замененное колесо с датчиком
не в автомобиле)
ВНИМАНИЕ
Рекомендуем использовать
герметик, одобренный
HYUNDAI.
Герметик с датчика давления
в шине и колеса будет удален
при замене шины на новую.

Действия в непредвиденных случаях
14
6

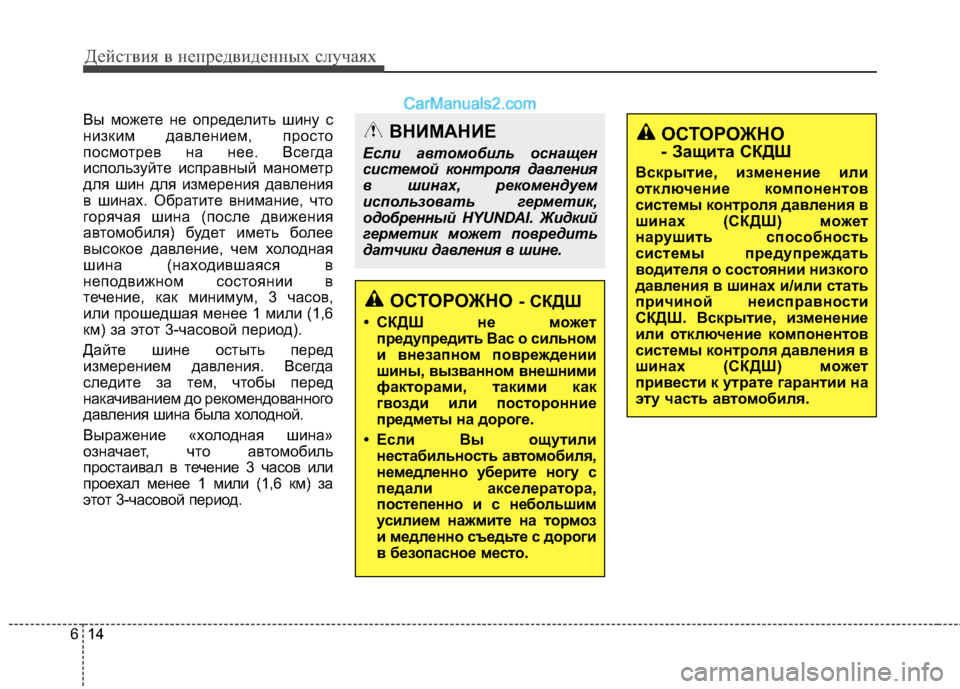

Вы можете не определить шину с
низким давлением, просто
посмотрев на нее. Всегда
используйте исправный манометр
для шин для измерения давления
в шинах. Обратите внимание, что
горячая шина (после движения
автомобиля) будет иметь более
высокое давление, чем холодная
шина (находившаяся в
неподвижном состоянии в
течение, как минимум, 3 часов,
или прошедшая менее 1 мили (1,6
км) за этот 3-часовой период).
Дайте шине остыть перед
измерением давления. Всегда
следите за тем, чтобы перед
накачиванием до рекомендованного
давления шина была холодной.
Выражение «холодная шина»
означает, что автомобиль
простаивал в течение 3 часов или
проехал менее 1 мили (1,6 км) за
этот 3-часовой период.
ОСТОРОЖНО
- Защита СКДШ
Вскрытие, изменение или
отключение компонентов
системы контроля давления в
шинах (СКДШ) м ожет
нарушить способность
системы предупреждать
водителя о состоянии низкого
давления в шинах и/или стать
причиной неисправности
СКДШ. Вскрытие, изменение
или отключение компонентов
системы контроля давления в
шинах (СКДШ) м ожет
привести к утрате гарантии на
эту часть ав томобиля.
ОСТОРОЖНО - СКДШ
• СКДШ не может предупредить Вас о сильном
и внезапном повреждении
шины, вызванном внешними
факторами, такими как
гвозди или посторонние
предметы на дороге.
• Если Вы ощутили нестабильность ав томобиля,
немедленно уберите ногу с
педали акселератора,
постепенно и с небольшим
усилием нажмите на тормоз
и медленно съедьте с дороги
в безопасное место.
ВНИМАНИЕ
Если автомобиль оснащен
системой контроля давления
в шинах, рекомендуем
использовать герметик,
одобренный HYUNDAI. Жидкий
герметик может повредить
датчики давления в шине.

615
Действия в непредвиденных случаях

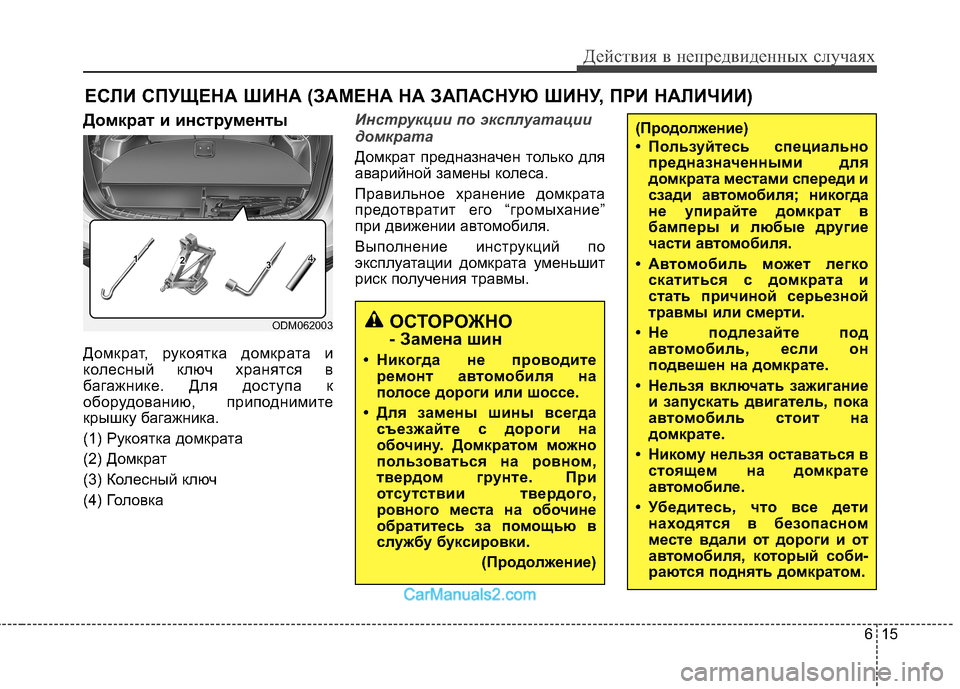

Домкрат и инструменты
Домкрат, рукоятка домкрата и
колесный ключ хранятся в
багажнике. Для доступа к
оборудованию, приподнимите
крышку багажника.
(1) Рукоятка домкрата
(2) Домкрат
(3) Колесный ключ
(4) ГоловкаИнструкции по эксплуатации
домкрата
Домкрат предназначен только для
аварийной замены колеса.
Правильное хранение домкрата
предотвратит его “громыхание”
при движении автомобиля.
Выполнение инструкций по
эксплуатации домкрата уменьшит
риск получения травмы.
ОСТОРОЖНО
- Замена шин
• Никогда не проводите ремонт автомобиля на
полосе дороги или шоссе.
• Для замены шины всегда съезжайте с дороги на
обочину. Домкратом можно
пользоваться на ровном,
твердом грунте. При
отсутствии твердого,
ровного места на обочине
обратитесь за помощью в
службу буксировки.
(Продолжение)
(Продолжение)
• Пользуйтесь специальнопредназначенными для
домкрата местами спереди и
сзади автомобиля; никогда
не упирайте домкрат в
бамперы и любые другие
части ав томобиля.
• Автомобиль м ожет легко
скатиться с домкрата и
стать причиной серьезной
травмы или смерти.
• Не подлезайте под автомобиль, если он
подвешен на домкрате.
• Нельзя включать зажигание и запускать двигатель, пока
автомобиль стоит на
домкрате.
• Никому нельзя оставаться в стоящем на домкрате
автомобиле.
• Убедитесь, что все дети находятся в безопасном
месте вдали от дороги и от
автомобиля, который соби-
раются поднять домкратом.
ЕСЛИ СПУЩЕНА ШИНА (ЗАМЕНА НА ЗАПАСНУЮ ШИНУ, ПРИ НАЛИЧИИ)
ODM062003

Действия в непредвиденных случаях
16
6

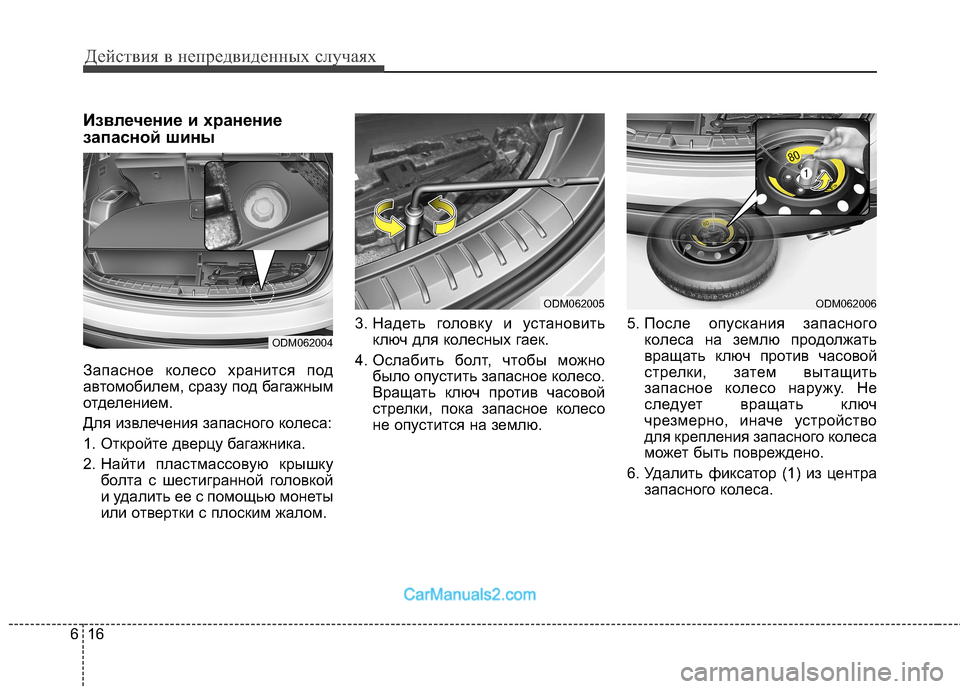

Извлечение и хранение
запасной шины
Запасное колесо хранится под
автомобилем, сразу под багажным
отделением.
Для извлечения запасного колеса:
1. Откройте дверцу багажника.
2. Найти пластмассовую крышку
болта с шестигранной головкой
и удалить ее с помощью монеты
или отвертки с плоским жалом. 3. Надеть головку и установить
ключ для колесных гаек.
4. Ослабить болт, чтобы можно было опустить запасное колесо.
Вращать ключ против часовой
стрелки, пока запасное колесо
не опустится на землю. 5. После опускания запасного
колеса на землю продолжать
вращать ключ против часовой
стрелки, затем вытащить
запасное колесо наружу. Не
следует вращать ключ
чрезмерно, иначе устройство
для крепления запасного колеса
может быть повреждено.
6. Удалить фиксатор (1) из центра запасного колеса.
ODM062006
ODM062004
ODM062005
