2013 Hyundai Santa Fe Инструкция по эксплуатации (in Russian)

793
Техническое обслуживание

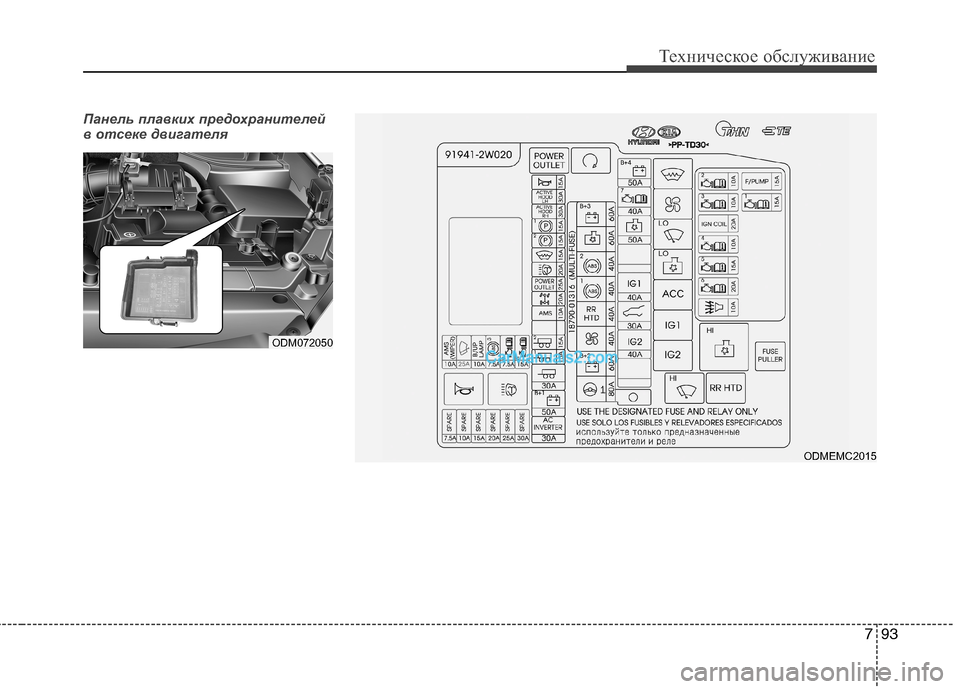

Панель плавких предохранителей
в отсеке двигателя
ODM072050
ODMEMC2015

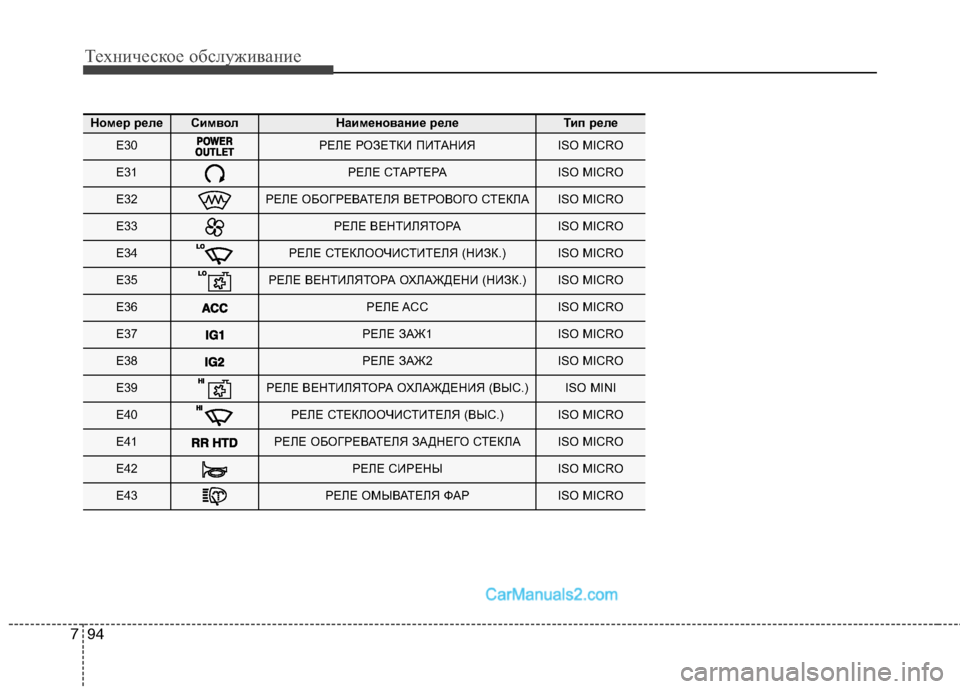

Техническое обслуживание
94
7
Номер релеСимволНаименование релеТип реле
E30РЕЛЕ РОЗЕТКИ ПИТАНИЯISO MICRO
E31РЕЛЕ СТАРТЕРАISO MICRO
E32РЕЛЕ ОБОГРЕВАТЕЛЯ ВЕТРОВОГО СТЕКЛАISO MICRO
E33РЕЛЕ ВЕНТИЛЯТОРАISO MICRO
E34РЕЛЕ СТЕКЛООЧИСТИТЕЛЯ (НИЗК.)ISO MICRO
E35РЕЛЕ ВЕНТИЛЯТОРА ОХЛАЖДЕНИ (НИЗК.)ISO MICRO
E36РЕЛЕ ACCISO MICRO
E37РЕЛЕ ЗАЖ1ISO MICRO
E38РЕЛЕ ЗАЖ2ISO MICRO
E39РЕЛЕ ВЕНТИЛЯТОРА ОХЛАЖДЕНИЯ (ВЫС.)ISO MINI
E40РЕЛЕ СТЕКЛООЧИСТИТЕЛЯ (ВЫС.)ISO MICRO
E41РЕЛЕ ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛАISO MICRO
E42РЕЛЕ СИРЕНЫISO MICRO
E43РЕЛЕ ОМЫВАТЕЛЯ ФАРISO MICRO

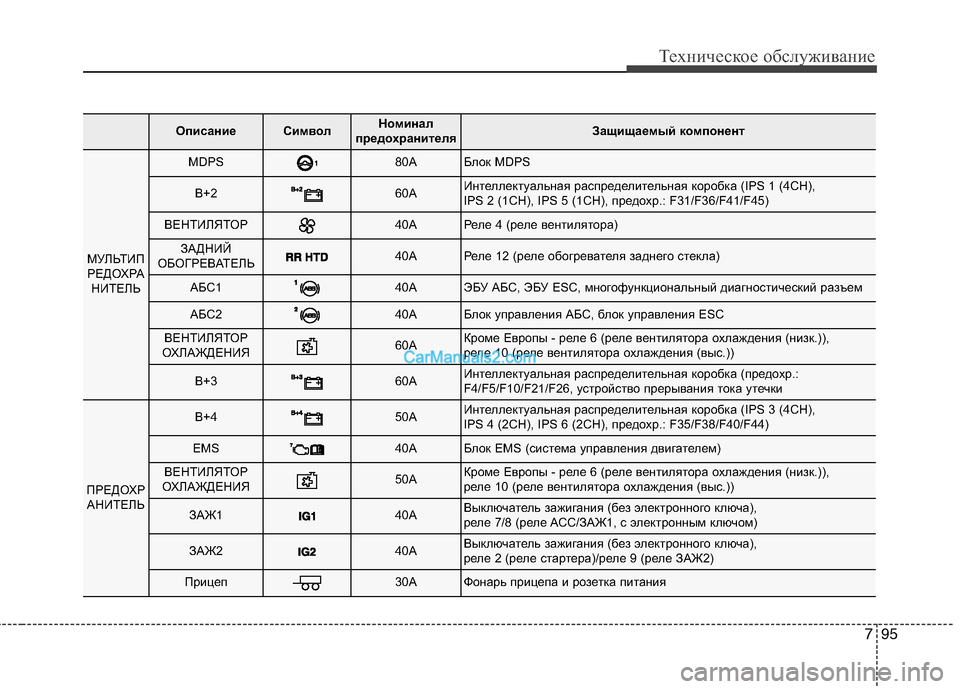

795
Техническое обслуживание
ОписаниеСимволНоминал
предохранителяЗащищаемый компонент
МУЛЬТИП РЕДОХРА НИТЕЛЬ
MDPS80AБлок MDPS
B+260AИнтеллектуальная распределительная коробка (IPS 1 (4CH),
IPS 2 (1CH), IPS 5 (1CH), предохр.: F31/F36/F41/F45)
ВЕНТИЛЯТОР40AРеле 4 (реле вентилятора)
ЗАДНИЙ
ОБОГРЕВАТЕЛЬ40AРеле 12 (реле обогревателя заднего стекла)
АБС140AЭБУ АБС, ЭБУ ESC, многофункциональный диагностический разъем
АБС240AБлок управления АБС, блок управления ESC
ВЕНТИЛЯТОР
ОХЛАЖДЕНИЯ60AКроме Европы - реле 6 (реле вентилятора охлаждения (низк.)),
реле 10 (реле вентилятора охлаждения (выс.))
B+360AИнтеллектуальная распределительная коробка (предохр.:
F4/F5/F10/F21/F26, устройство прерывания тока утечки
ПРЕДОХР АНИТЕЛЬ
B+450AИнтеллектуальная распределительная коробка (IPS 3 (4CH),
IPS 4 (2CH), IPS 6 (2CH), предохр.: F35/F38/F40/F44)
EMS 40AБлок EMS (система управления двигателем)
ВЕНТИЛЯТОР
ОХЛАЖДЕНИЯ50AКроме Европы - реле 6 (реле вентилятора охлаждения (низк.)),
реле 10 (реле вентилятора охлаждения (выс.))
ЗАЖ140AВыключатель зажигания (без электронного ключа),
реле 7/8 (реле ACC/ЗАЖ1, с электронным ключом)
ЗАЖ240AВыключатель зажигания (без электронного ключа),
реле 2 (реле стартера)/реле 9 (реле ЗАЖ2)
Прицеп30AФонарь прицепа и розетка питания

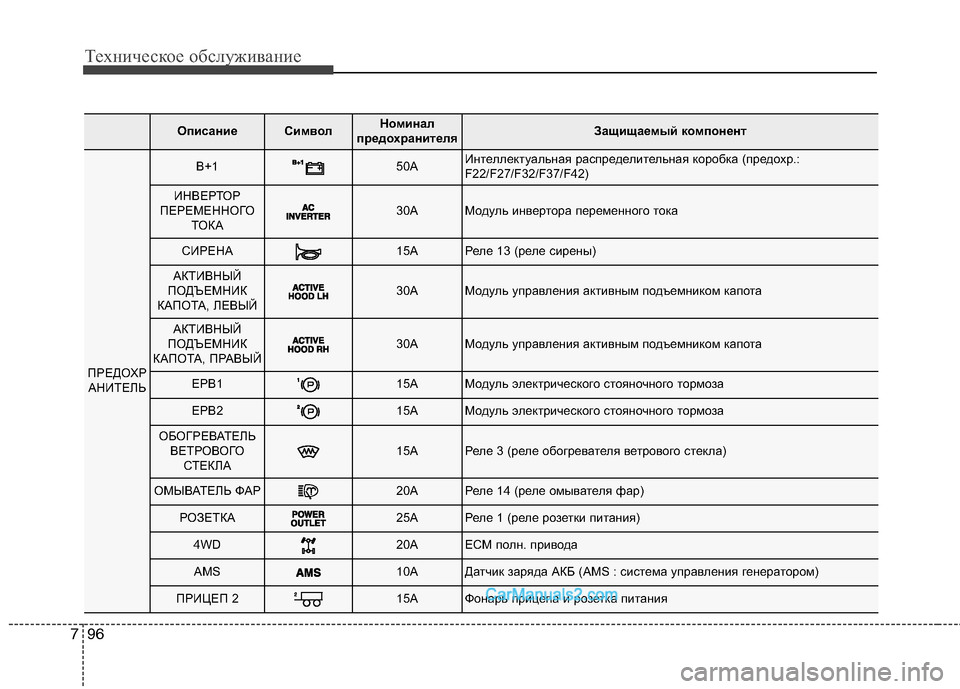

Техническое обслуживание
96
7
ОписаниеСимволНоминал
предохранителяЗащищаемый компонент
ПРЕДОХР АНИТЕЛЬ
B+150AИнтеллектуальная распределительная коробка (предохр.:
F22/F27/F32/F37/F42)
ИНВЕРТОР
ПЕРЕМЕННОГО ТОКА30AМодуль инвертора переменного тока
СИРЕНА15AРеле 13 (реле сирены)
АКТИВНЫЙ
ПОДЪЕМНИК
КАПОТА, ЛЕВЫЙ30AМодуль управления активным подъемником капота
АКТИВНЫЙ
ПОДЪЕМНИК
КАПОТА, ПРАВЫЙ30AМодуль управления активным подъемником капота
EPB115AМодуль электрического стояночного тормоза
EPB215AМодуль электрического стояночного тормоза
ОБОГРЕВАТЕЛЬ ВЕТРОВОГО СТЕКЛА15AРеле 3 (реле обогревателя ветрового стекла)
ОМЫВАТЕЛЬ ФАР20AРеле 14 (реле омывателя фар)
РОЗЕТКА25AРеле 1 (реле розетки питания)
4WD20AECM полн. привода
AMS10AДатчик заряда АКБ (AMS : система управления генератором)
ПРИЦЕП 215AФонарь прицепа и розетка питания

797
Техническое обслуживание
ОписаниеСимволНоминал
предохранителяЗащищаемый компонент
ПРЕДОХР АНИТЕЛЬ
ПРИЦЕП 115AФонарь прицепа и розетка питания
СТЕКЛООЧИСТИТ ЕЛЬ10ABCM, PCM/ЭБУД
ОЧИСТИТЕЛЬВЕТРОВОГО СТЕКЛА25AРеле 5 (реле стеклоочистителя (низк.)), электродвигатель
стеклоочистителя ветрового стекла
ФОНАРЬ
ЗАДНЕГО ХОДА10A
МКПП - выключатель фонарей заднего хода
АКПП - задний комбинированный фонарь (входн.)(левый/правы й),
электрохромное зеркало, фонарь прицепа и розетка питани я,
головное аудиовизуальное устройство с навигацией
АБС 37.5AБлок управления АБС, блок управления ESC
ДАТЧИК 57.5APCM/ЭБУД, датчик массового расхода воздуха
БУТ15AБУТ (D4HA), переключатель диапазонов АКПП
ТОПЛИВНЫЙ НАСОС15AРеле топливного насоса
ЭБУ 115AG4KE/G4KJ/G6DF : PCM D4HA/D4HB (VGT, стандартный блок
двигателя): БУТ (АКПП)
ЭБУ 210AD4HA/D4HB : Электронный привод VGT
ДАТЧИК 310A
G4KE: Форсунка 1/2/3/4 G6DF: PCM, форсунка 1/2/3/4/5/6, рел е
топливного насоса D4HA/D4HB (VGT, стандартный блок двигате ля):
датчик кислорода, выключатель стоп-сигнала D4HA (VGT, блок
двигателя низкой мощности): Датчик кислорода

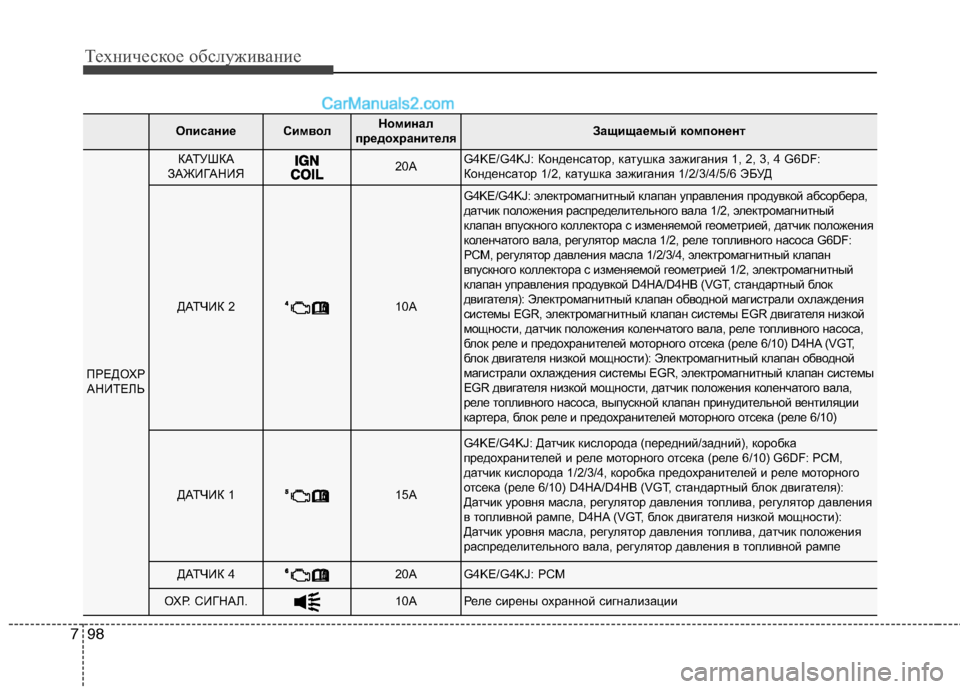

Техническое обслуживание
98
7
ОписаниеСимволНоминал
предохранителяЗащищаемый компонент
ПРЕДОХР АНИТЕЛЬ
КАТУШКА
ЗАЖИГАНИЯ20AG4KE/G4KJ: Конденсатор, катушка зажигания 1, 2, 3, 4 G6DF:
Конденсатор 1/2, катушка зажигания 1/2/3/4/5/6 ЭБУД
ДАТЧИК 210A
G4KE/G4KJ: электромагнитный клапан управления продувкой абс орбера,
датчик положения распределительного вала 1/2, электромагн итный
клапан впускного коллектора с изменяемой геометрией, д атчик положения
коленчатого вала, регулятор масла 1/2, реле топливног о насоса G6DF:
PCM, регулятор давления масла 1/2/3/4, электромагнитный клапан
впускного коллектора с изменяемой геометрией 1/2, элек тромагнитный
клапан управления продувкой D4HA/D4HB (VGT, стандартный бло к
двигателя): Электромагнитный клапан обводной магистрали охлаждения
системы EGR, электромагнитный клапан системы EGR двигателя низкой
мощности, датчик положения коленчатого вала, реле топливн ого насоса,
блок реле и предохранителей моторного отсека (реле 6/1 0) D4HA (VGT,
блок двигателя низкой мощности): Электромагнитный клапан обводной
магистрали охлаждения системы EGR, электромагнитный клапан си стемы
EGR двигателя низкой мощности, датчик положения коленчатог о вала,
реле топливного насоса, выпускной клапан принудительно й вентиляции
картера, блок реле и предохранителей моторного отсека (реле 6/10)
ДАТЧИК 115A
G4KE/G4KJ: Датчик кислорода (передний/задний), коробка
предохранителей и реле моторного отсека (реле 6/10) G6D F: PCM,
датчик кислорода 1/2/3/4, коробка предохранителей и рел е моторного
отсека (реле 6/10) D4HA/D4HB (VGT, стандартный блок двигател я):
Датчик уровня масла, регулятор давления топлива, регул ятор давления
в топливной рампе, D4HA (VGT, блок двигателя низкой мо щности):
Датчик уровня масла, регулятор давления топлива, датчик положения
распределительного вала, регулятор давления в топливн ой рампе
ДАТЧИК 420AG4KE/G4KJ: PCM
ОХР. СИГНАЛ.10AРеле сирены охранной сигнализации

799
Техническое обслуживание

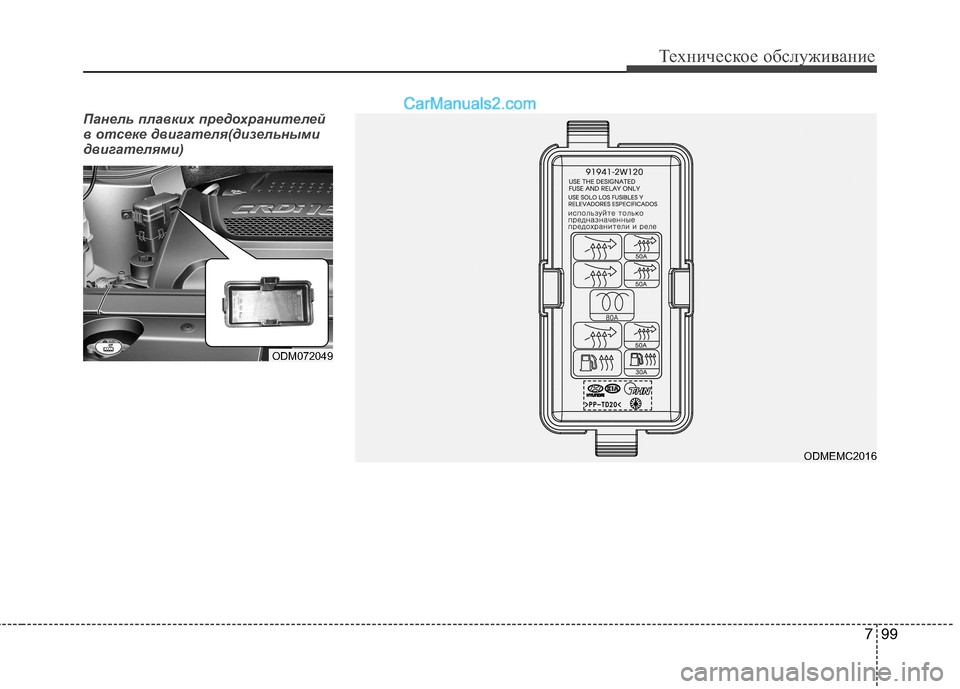

Панель плавких предохранителей
в отсеке двигателя(дизельными
двигателями)
ODM072049
ODMEMC2016

Техническое обслуживание
100
7
СимволНоминал
предохранителяЗащищаемый компонент
30AРеле 1 (реле нагревателя топливного фильтра)
150AРеле 2 (реле отопителя с ПТК 1)
250AРеле 3 (реле отопителя с ПТК 2)
350AРеле 4 (реле отопителя с ПТК 3)
80AБлок реле накаливания
Цепь
Тип реле
Реле №СимволНаименование релеТип реле
E44Реле 1 (реле нагревателя топливного фильтра)МИКРОРАЗЪЕМ
E451Реле 2 (реле отопителя с ПТК 1)МИКРОРАЗЪЕМ
E462Реле 3 (реле отопителя с ПТК 2)МИКРОРАЗЪЕМ
E473Реле 4 (реле отопителя с ПТК 3)МИКРОРАЗЪЕМ
