2013 Hyundai Santa Fe Инструкция по эксплуатации (in Russian)

7109
Техническое обслуживание
ODMEMC2025
Фара ближнего света (сторона водителя)
1. Включите ближний свет с водителем (75kg) в автомобиле.
2. Линия обреза должна соответствовать линии обреза на рисунке.
3. Сначала выполняется горизонтальная регулировка фар, затем вертикальная.
4. Если установлен корректор наклона фар, установите р егулятор на 0.
Вертикальная линия центра лампы левой фары
Горизонтальная линия центра лампы фары
ЛИНИЯ ОТРЕЗА
Ось АВТОМОБИЛЯ
W1 (Ближний свет)
МАССА
H1 (Ближний свет)
Вертикальная линия центра лампы правой фары

Техническое обслуживание
110
7
ODMEMC2026

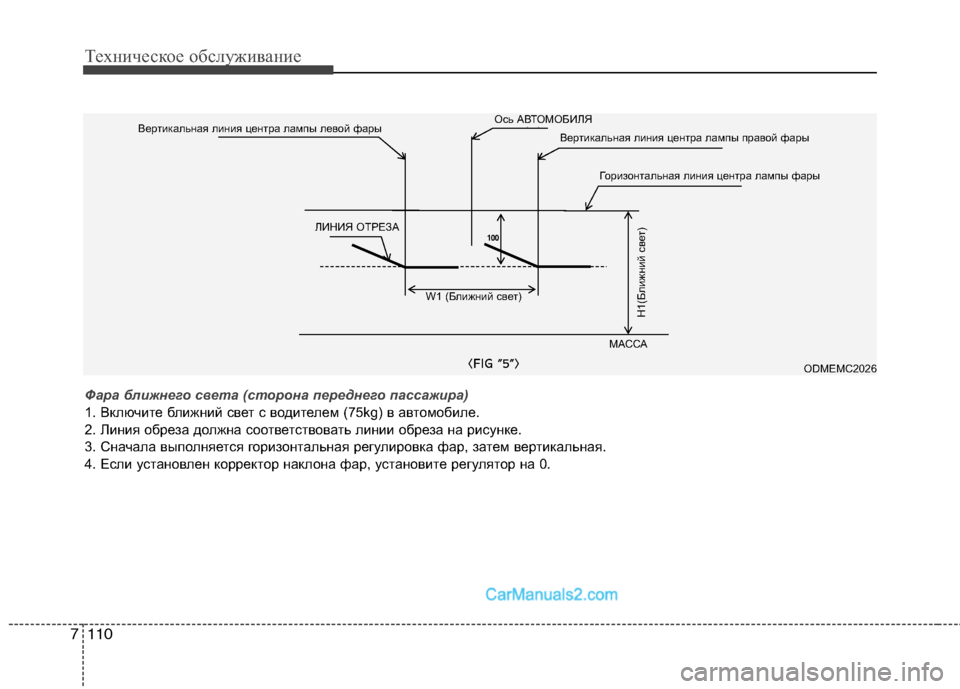

Фара ближнего света (сторона переднего пассажира)
1. Включите ближний свет с водителем (75kg) в автомобиле.
2. Линия обреза должна соответствовать линии обреза на ри сунке.
3. Сначала выполняется горизонтальная регулировка фар, затем вертикальная.
4. Если установлен корректор наклона фар, установите р егулятор на 0.
W1 (Ближний свет)
Ось АВТОМОБИЛЯ
Вертикальная линия центра лампы правой фары
Горизонтальная линия центра лампы фары
МАССА
ЛИНИЯ ОТРЕЗА
Вертикальная линия центра лампы левой фары
H1(Ближний свет)

7111
Техническое обслуживание
ODMEMC2024

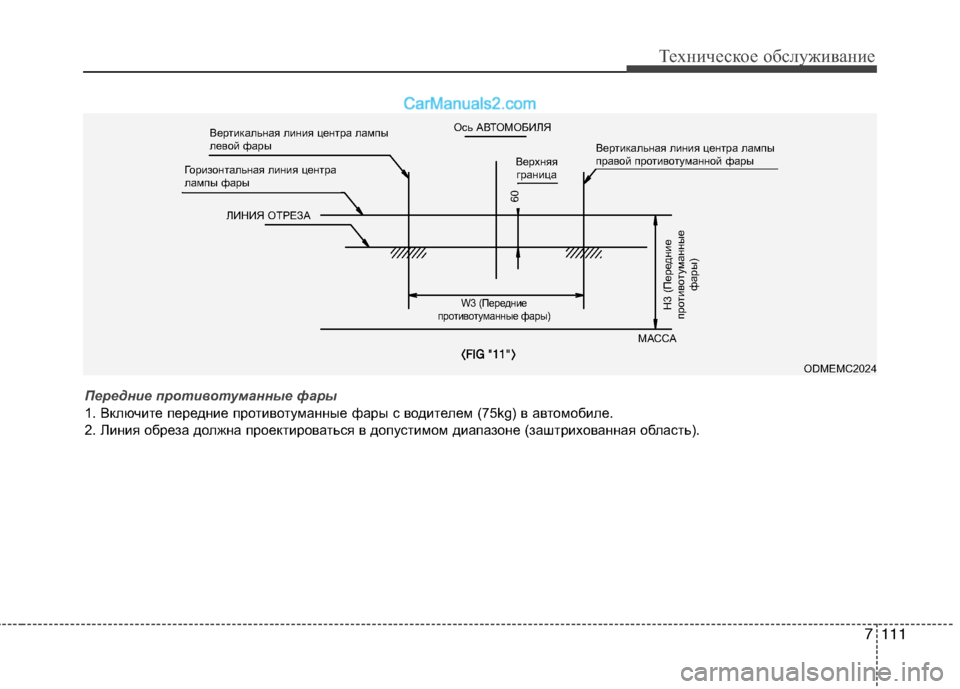

Передние противотуманные фары
1. Включите передние противотуманные фары с водителем (75kg) в автомобиле.
2. Линия обреза должна проектироваться в допустимом диапаз оне (заштрихованная область).
W3 (Передние
противотуманные фары)
Ось АВТОМОБИЛЯ
Вертикальная линия центра лампы
правой противотуманной фарыВерхняя граница
МАССА
ЛИНИЯ ОТРЕЗА
Вертикальная линия центра лампы
левой фары
Горизонтальная линия центра
лампы фары
H3 (Передние
противотуманные фары)
60

Техническое обслуживание
112
7

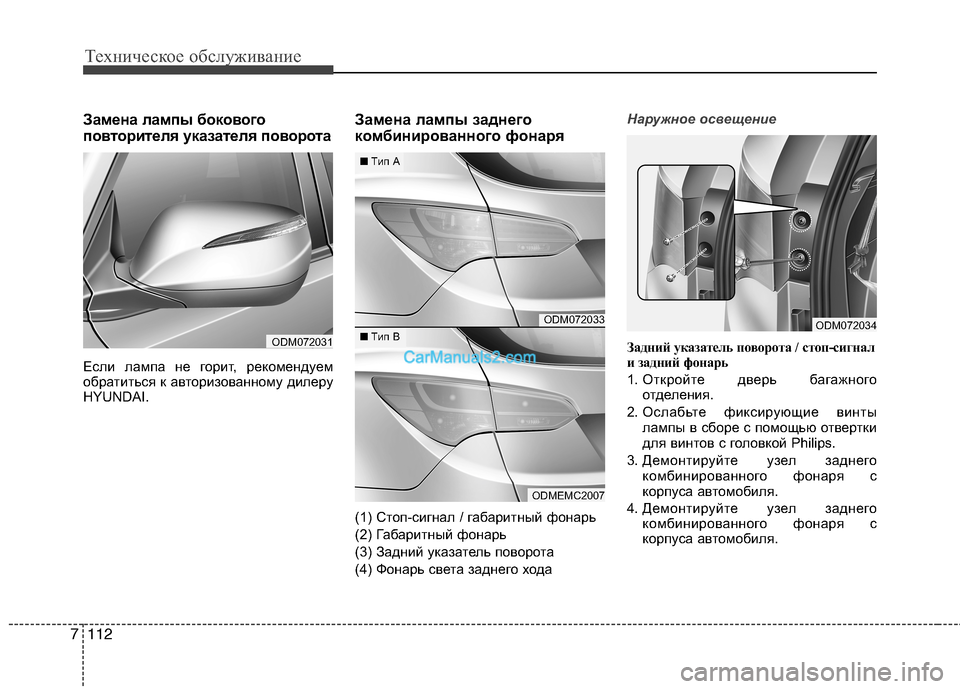

Замена лампы бокового
повторителя указателя поворота
Если лампа не горит, рекомендуем
обратиться к авторизованному дилеру
HYUNDAI. Замена лампы заднего
комбинированного фонаря
(1) Стоп-сигнал / габаритный фонарь
(2) Габаритный фонарь
(3) Задний указатель поворота
(4) Фонарь света заднего ходаНаружное освещение
Задний указатель поворота / стоп-сигнал
и задний фонарь
1.
Откройте дверь багажного
отделения.
2. Ослабьте фиксирующие винты лампы в сборе с помощью отвертки
для винтов с головкой Philips.
3. Демонтируйте узел заднего комбинированного фонаря с
корпуса автомобиля.
4. Демонтируйте узел заднего комбинированного фонаря с
корпуса автомобиля.
ODM072033
ODMEMC2007
■Tип А
■Tип ВODM072031
ODM072034

7113
Техническое обслуживание

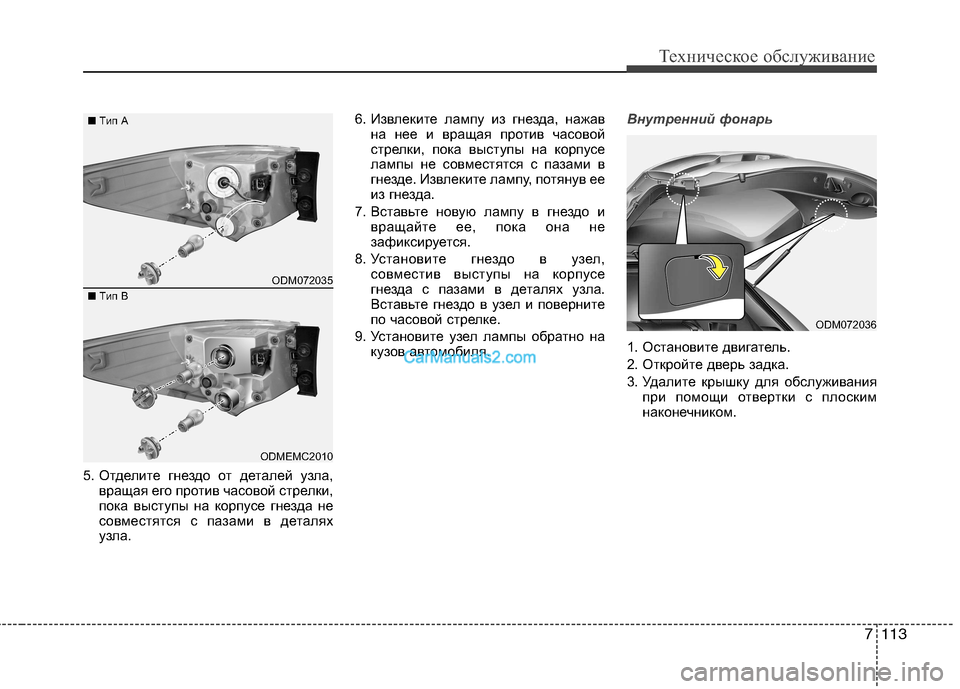

5. Отделите гнездо от деталей узла,вращая его против часовой стрелки,
пока выступы на корпусе гнезда не
совместятся с пазами в деталях
узла. 6. Извлеките лампу из гнезда, нажав
на нее и вращая против часовой
стрелки, пока выступы на корпусе
лампы не совместятся с пазами в
гнезде. Извлеките лампу, потянув ее
из гнезда.
7. Вставьте новую лампу в гнездо и вращайте ее, пока она не
зафиксируется.
8. Установите гнездо в узел, совместив выступы на корпусе
гнезда с пазами в деталях узла.
Вставьте гнездо в узел и поверните
по часовой стрелке.
9. Установите узел лампы обратно на кузов автомобиля.
Внутренний фонарь
1. Остановите двигатель.
2. Откройте дверь задка.
3. Удалите крышку для обслуживанияпри помощи отвертки с плоским
наконечником.
ODM072035
ODMEMC2010
■
Tип А
■ Tип В
ODM072036

Техническое обслуживание
114
7

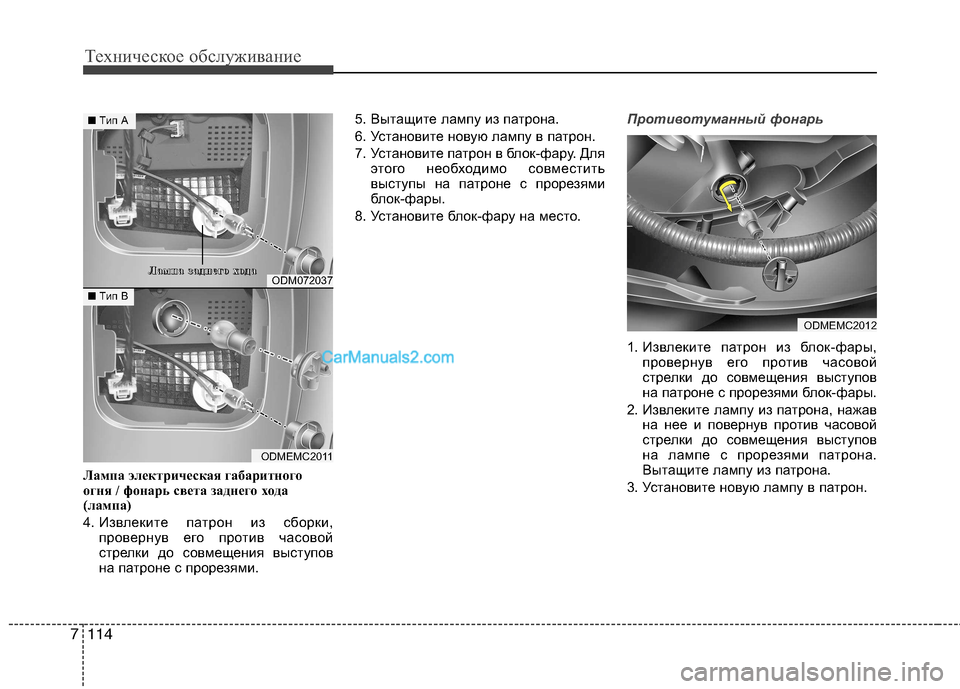

Лампа электрическая габаритного
огня / фонарь света заднего хода
(лампа)
4. Извлеките патрон из сборки,
провернув его против часовой
стрелки до совмещения выступов
на патроне с прорезями. 5. Вытащите лампу из патрона.
6. Установите новую лампу в патрон.
7. Установите патрон в блок-фару. Для
этого необходимо совместить
выступы на патроне с прорезями
блок-фары.
8. Установите блок-фару на место.
Противотуманный фонарь
1. Извлеките патрон из блок-фары, провернув его против часовой
стрелки до совмещения выступов
на патроне с прорезями блок-фары.
2. Извлеките лампу из патрона, нажав на нее и повернув против часовой
стрелки до совмещения выступов
на лампе с прорезями патрона.
Вытащите лампу из патрона.
3. Установите новую лампу в патрон.
ODM072037
ODMEMC2011
■ Tип А
■Tип В
ЛЛЛЛааааммммппппаааа ззззааааддддннннееееггггоооо ххххооооддддаааа
ODMEMC2012

7115
Техническое обслуживание

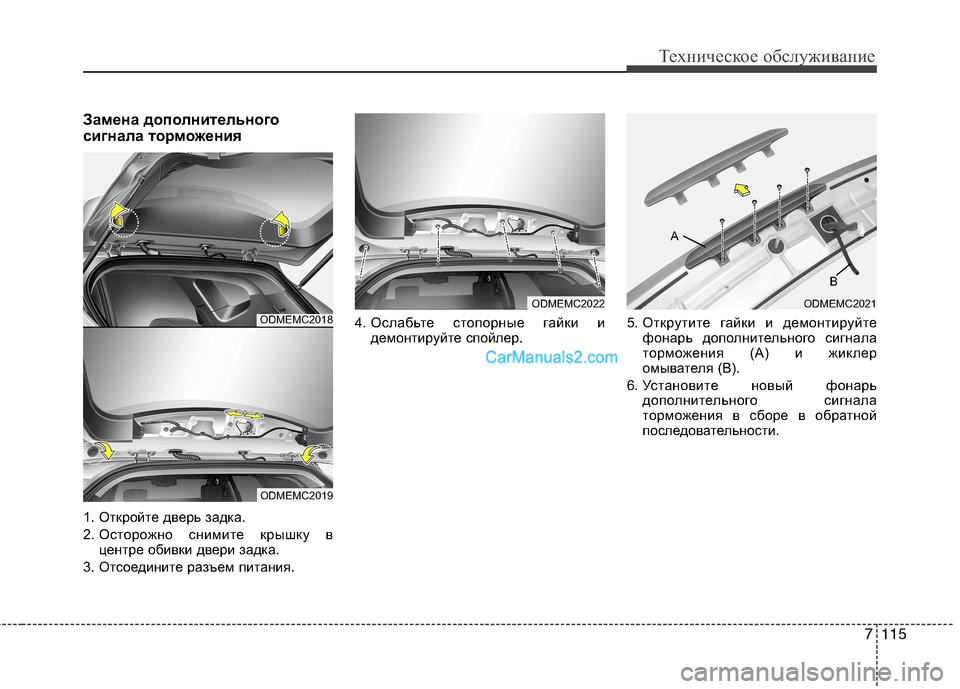

Замена дополнительного
сигнала торможения
1. Откройте дверь задка.
2. Осторожно снимите крышку в центре обивки двери задка.
3. Отсоедините разъем питания. 4. Ослабьте стопорные гайки и
демонтируйте спойлер. 5. Открутите гайки и демонтируйте
фонарь дополнительного сигнала
торможения (A) и жиклер
омывателя (B).
6. Установите новый фонарь
дополнительного сигнала
торможения в сборе в обратной
последовательности.
ODMEMC2018
ODMEMC2019
ODMEMC2022ODMEMC2021
B
A

Техническое обслуживание
116
7
Замена лампы освещения
номерного знака
1. Ослабьте стопорные винты
рассеивателя при помощи отвертки
с крестовым наконечником.
2. Снимите рассеиватель.
3. Извлеките лампу, потянув ее из гнезда.
4. Установите новую лампу.
5. Установите рассеиватель на место и надежно зафиксируйте
стопорными винтами. Замена ламп освещения
порогов и ламп освещения
подножки двери (при наличии)
Если лампа не горит, рекомендуем
обратиться к авторизованному дилеру
HYUNDAI.
ODM042261ODM072039
