625
Действия в непредвиденных случаях

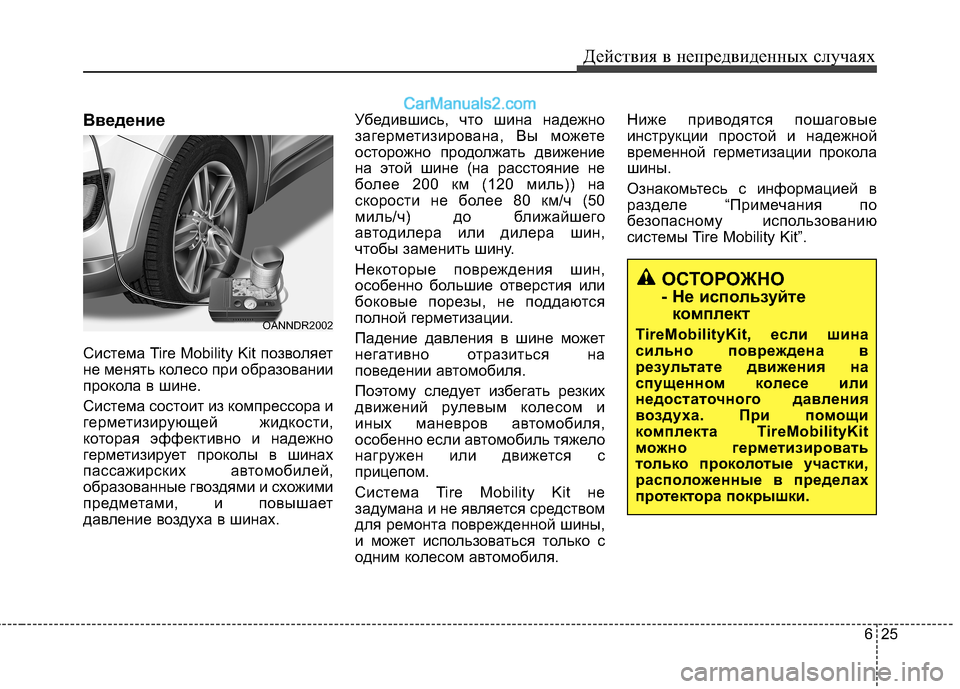

Введение
Система Tire Mobility Kit позволяет
не менять колесо при образовании
прокола в шине.
Система состоит из компрессора и
герметизирующей жидкости,
которая эффективно и надежно
герметизирует проколы в шинах
пассажирских автомобилей,
образованные гвоздями и схожими
предметами, и повышает
давление воздуха в шинах.
Убедившись, что шина надежно
загерметизирована, Вы можете
осторожно продолжать движение
на этой шине (на расстояние не
более 200 км (120 миль)) на
скорости не более 80 км/ч (50
миль/ч) до ближайшего
автодилера или дилера шин,
чтобы заменить шину.
Некоторые повреждения шин,
особенно большие отверстия или
боковые порезы, не поддаются
полной герметизации.
Падение давления в шине может
негативно отразиться на
поведении автомобиля.
Поэтому следует избегать резких
движений рулевым колесом и
иных маневров автомобиля,
особенно если автомобиль тяжело
нагружен или движется с
прицепом.
Система Tire Mobility Kit не
задумана и не является средством
для ремонта поврежденной шины,
и может использоваться только с
одним колесом автомобиля.Ниже приводятся пошаговые
инструкции простой и надежной
временной герметизации прокола
шины.
Ознакомьтесь с информацией в
разделе “Примечания по
безопасному использованию
системы Tire Mobility Kit”.
OANNDR2002
ОСТОРОЖНО
- Не используйте
комплект
TireMobilityKit, если шина
сильно повреждена в
результате движения на
спущенном колесе или
недостаточного давления
воздуха. При помощи
комплекта TireMobilityKit
можно герметизировать
только проколотые участки,
распо ложенные в пределах
протектора покрышки.

Действия в непредвиденных случаях
26
6

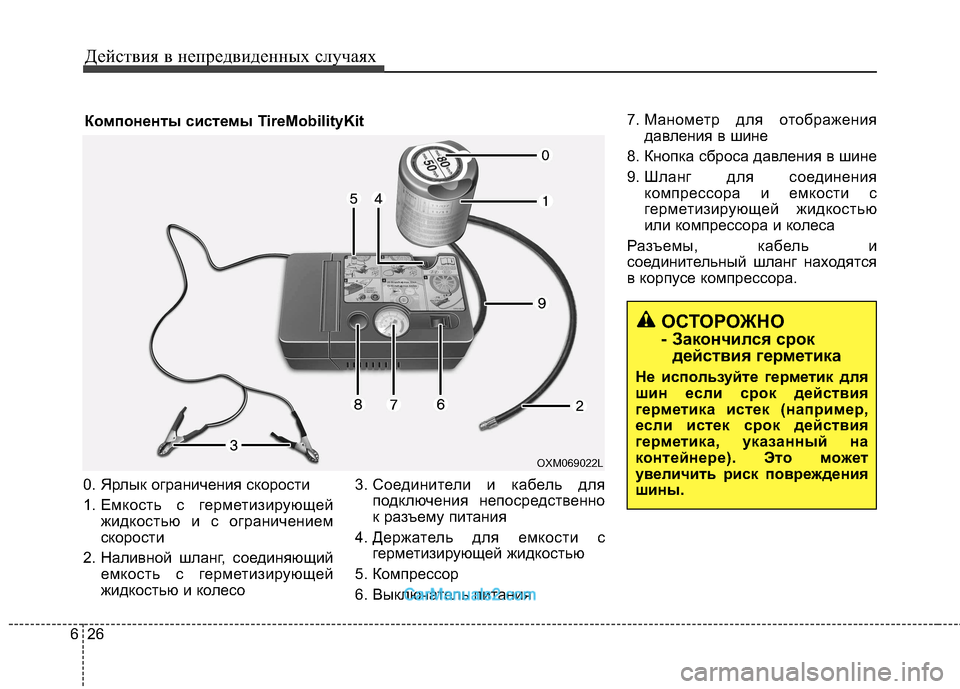

0. Ярлык ограничения скорости
1. Емкость с герметизирующей
жидкостью и с ограничением
скорости
2. Наливной шланг, соединяющий емкость с герметизирующей
жидкостью и колесо 3. Соединители и кабель для
подключения непосредственно
к разъему питания
4. Держатель для емкости с герметизирующей жидкостью
5. Компрессор
6. Выключатель питания 7. Манометр для отображения
давления в шине
8. Кнопка сброса давления в шине
9. Шланг для соединения
компрессора и емкости с
герметизирующей жидкостью
или компрессора и колеса
Разъемы, кабель и
соединительный шланг находятся
в корпусе компрессора.
OXM069022L
Компоненты системы TireMobilityKit
ОСТОРОЖНО
- Закончился срок
действия герметика
Не используйте герметик для
шин если срок действия
герметика истек (например,
если истек срок действия
герметика, указанный на
контейнере). Это м ожет
увеличить риск повреждения
шины.

627
Действия в непредвиденных случаях

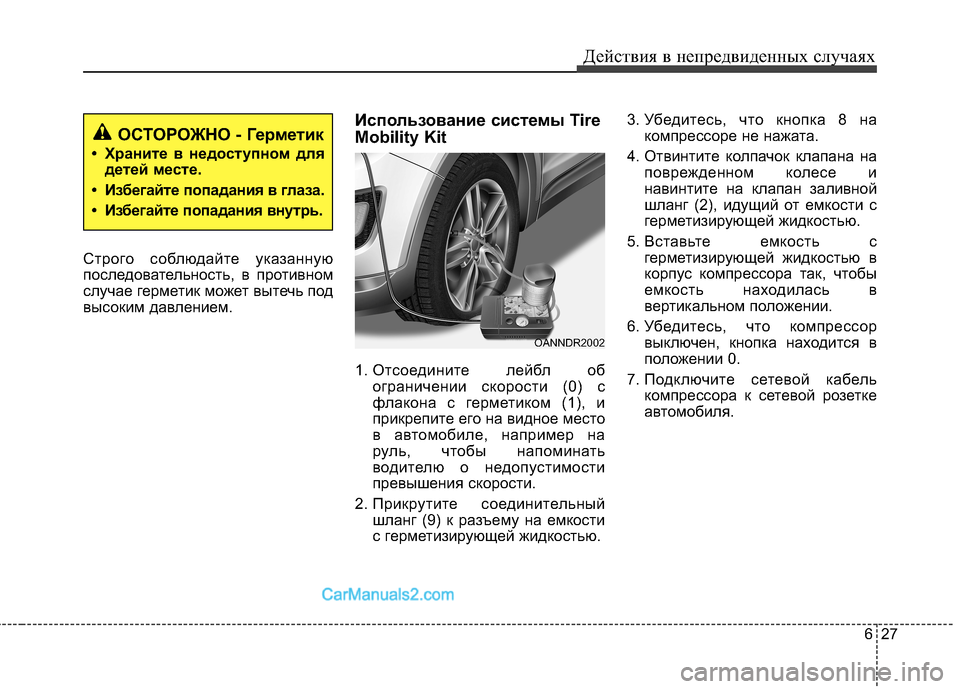

Строго соблюдайте указанную
последовательность, в противном
случае герметик может вытечь под
высоким давлением.
Использование системы Tire
Mobility Kit
1.
Отсоедините лейбл об
ограничении скорости (0) с
флакона с герметиком (1), и
прикрепите его на видное место
в автомобиле, например на
руль, чтобы напоминать
водителю о недопустимости
превышения скорости.
2. Прикрутите соединительный шланг (9) к разъему на емкости
с герметизирующей жидкостью. 3. Убедитесь, что кнопка 8 на
компрессоре не нажата.
4. Отвинтите колпачок клапана на поврежденном колесе и
навинтите на клапан заливной
шланг (2), идущий от емкости с
герметизирующей жидкостью.
5. Вставьте емкость с
герметизирующей жидкостью в
корпус компрессора так, чтобы
емкость находилась в
вертикальном положении.
6. Убедитесь, что компрессор выключен, кнопка находится в
положении 0.
7. Подключите сетевой кабель компрессора к сетевой розетке
автомобиля.
OANNDR2002
ОСТОРОЖНО - Герметик
• Храните в недоступном для детей месте.
• Избегайте попадания в глаза.
• Избегайте попадания внутрь.

Действия в непредвиденных случаях
28
6
8. Когда кнопка двигателя
находится в положении
старт/стоп или если ключ
зажигания в положении вкл.,
включите компрессор и дайте
ему поработать в течение 5~7
минут для того, чтобы добиться
нужного давления герметика.
(См. “Шины и колеса” в главе 8).
Давление в шине после накачки
не важно, и впоследствии его
можно подкорректировать. Будьте внимательны и не
перекачивайте шину и не стойте
около колеса во время накачки.
9. Выключите компрессор.
10. Отсое дините шланги от
разъема емкости с
герметизирующей жидкостью и
клапана колеса.
Положите TireMobilityKit на
предназначенное для нее место в
автомобиле. Распределение
герметизирующей жидкости
11.
Сразу же совершите
небольшую поездку около
4~6миль (7~10км или около 10
мин) для равномерного
распределения герметика в
шине.
ОСТОРОЖНО
- Угарный газ
При работе двигателя в плохо
вентилир уемом или не
вентилир уемом по мещении
(например, внутри здания)
возможно отравление окисью
углерода (угарный газ) и
удушье.ВНИМАНИЕ
- Давление шины
Не пытайтесь водить
машину, если давление в
шинах ниже 29 PSI(200кПа).
Это может привести к
несчастным случаям из-за
дефекта в шине.
ВНИМАНИЕ
Не превышайте скорость в
60 км/ч (35 миль/ч). По
возможности, не двигайтесь
на скорости ниже 20 км/ч (12
миль/ч).
Если во время движения
вы почувствуете
неестественную вибрацию,
затруднение движения или
посторонние звуки, снизьте
скорость и осторожно
двигаясь, остановите
автомобиль на обочине
дороги в безопасном месте.
Вызовите ремонтную
службу или автомобиль для
буксировки.
(Продолжение)

629
Действия в непредвиденных случаях
Проверка давления в шине
1. Проехав примерно 7~10 км (4~6
мили), остановите автомобиль в
удобном месте.
2. Подсоедините соединительный шланг (9) компрессора
непосредственно к клапану
колеса.
3. Подключите компрессор к аккумуляторной батарее
автомобиля с помощью кабеля
и разъемов.
4. Установите давление в шине на уровне 200 кПа (29 фунтов на кв.
дюйм). Включите зажигание и
выполните следующие операции.
- Чтобы повысить давление в
шине: Включите компрессор
(установите выключатель в
положение I). Чтобы
проверить имеющийся
уровень давления в шине, на
короткое время выключите
компрессор.(Продолжение)
Герметик из комплекта Tire
Mobility Kit может повредить
датчик давления в шине и
диск. Попавший на эти части
герметик необходимо
удалить и обратиться к
официальному дилеру
HYUNDAI для проверки.ОСТОРОЖНО
Продолжительность работы
компрессора не должна
превышать 10 минут. В
противном случае
компрессор м ожет
перегреться и выйти из строя.

Действия в непредвиденных случаях
30
6

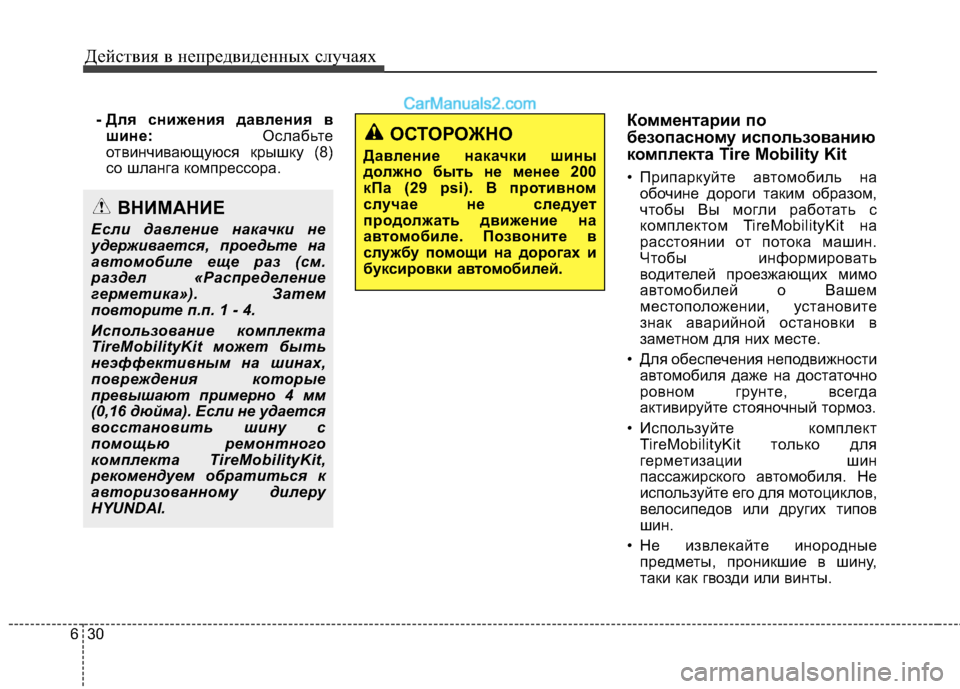

- Для снижения давления в
шине: Ослабьте
отвинчивающуюся крышку (8)
со шланга компрессора. Комментарии по
безопасному использованию
комплекта Tire Mobility Kit
• Припаркуйте автомобиль на
обочине дороги таким образом,
чтобы Вы могли работать с
комплектом TireMobilityKit на
расстоянии от потока машин.
Чтобы информировать
водителей проезжающих мимо
автомобилей о Вашем
местоположении, установите
знак аварийной остановки в
заметном для них месте.
• Для обеспечения неподвижности автомобиля даже на достаточно
ровном грунте, всегда
активируйте стояночный тормоз.
• Используйте комплект TireMobilityKit только для
герметизации шин
пассажирского автомобиля. Не
используйте его для мотоциклов,
велосипедов или других типов
шин.
• Не извлекайте инородные предметы, проникшие в шину,
таки как гвозди или винты.
ВНИМАНИЕ
Если давление накачки не
удерживается, проедьте на
автомобиле еще раз (см.
раздел «Распределение
герметика»). Затем
повторите п.п. 1 - 4.
Использование комплекта
TireMobilityKit может быть
неэффективным на шинах,
повреждения которые
превышают примерно 4 мм
(0,16 дюйма). Если не удается
восстановить шину с
помощью ремонтного
комплекта TireMobilityKit,
рекомендуем обратиться к
авторизованному дилеру
HYUNDAI.
ОСТОРОЖНО
Давление накачки шины
должно быть не менее 200
кПа (29 psi). В противном
случае не следует
продолжать движение на
автомобиле. Позвоните в
службу помощи на дорогах и
буксировки ав томобилей.

631
Действия в непредвиденных случаях
• Перед использованием
комплекта Tire Mobility Kit
прочитайте советы о мерах
предосторожности, напечатанные
на емкости с герметиком!
• Работая с комплектом вне помещения, оставьте двигатель
автомобиля включенным. В
противном случае работа
компрессора может в конечном
счете привести к истощению
аккумуляторной батареи
автомобиля.
• Никогда не оставляйте комплект TireMobilityKit без присмотра во
время использования.
• Не оставляйте компрессор работающим более 10 минут
подряд, в противном случае он
может перегреться.
• Не используйте комплект TireMobilityKit, если температура
окружающего воздуха ниже
-30°C (-22°F).
• Если шина и колесо повреждены, в целях безопасности не следует
использовать этот ремонтный
комплект для шин. Технические данные
Напряжение системы: 15 В
пост.
тока
Рабочее напряжение от 10 до 15 В пост. тока
Сила тока: не более 20 A
Пригодно для использования при
температуре окружающего
воздуха: от -30 до +70°С (от -22 до +158F)
Максимальное рабочее давление: 6 бар (87 фунтов на кв. дюйм)
Размер
Компрессор: 220 x 130 x 80 мм (8,7 x 5,1 x 3,1 дюймов)
Емкость с герметизирующей
жидкостью: 165 x 85,5 ш мм (6,5 x 3,4 ш дюймов)
Масса компрессора:
1,8 кг (3,97 фунтов)
Объем герметизирующей жидкости:
620 мл (37,8 куб. дюймов) ❈
Герметик и запасные детали
можно приобрести и заменить у
официального дилера
автомобиля или шин. Пустые
емкости из-под герметика
можно утилизировать с
бытовым мусором. Жидкий
остаток герметика должен быть
утилизирован дилером
автомобиля или шин, либо в
соответствии с местными
правилами удаления отходов.

Действия в непредвиденных случаях
32
6

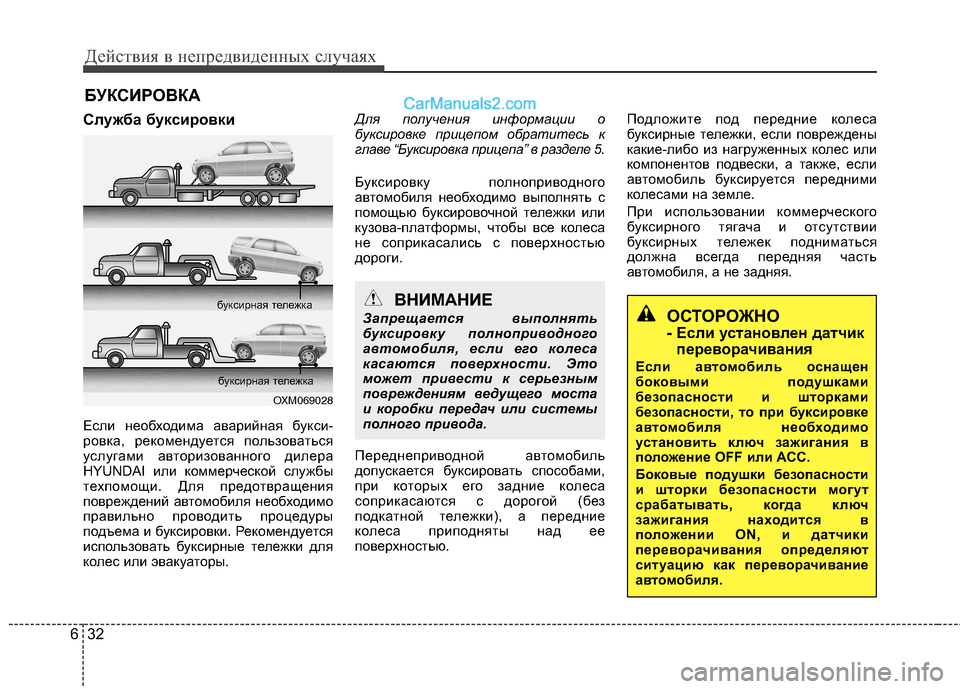

БУКСИРОВКА
Служба буксировки
Если необходима аварийная букси-
ровка, рекомендуется пользоваться
услугами авторизованного дилера
HYUNDAI или коммерческой службы
техпомощи. Для предотвращения
повреждений автомобиля необходимо
правильно проводить процедуры
подъема и буксировки. Рекомендуется
использовать буксирные тележки для
колес или эвакуаторы. Для получения информации о
буксировке прицепом обратитесь к
главе “Буксировка прицепа” в разделе 5.
Буксировку полноприводного
автомобиля необходимо выполнять с
помощью буксировочной тележки или
кузова-платформы, чтобы все колеса
не соприкасались с поверхностью
дороги.
Переднеприводной автомобиль
допускается буксировать способами,
при которых его задние колеса
соприкасаются с дорогой (без
подкатной тележки), а передние
колеса приподняты над ее
поверхностью.
Подложите под передние колеса
буксирные тележки, если повреждены
какие-либо из нагруженных колес или
компонентов подвески, а также, если
автомобиль буксируется передними
колесами на земле.
При использовании коммерческого
буксирного тягача и отсутствии
буксирных тележек подниматься
должна всегда передняя часть
автомобиля, а не задняя.
ВНИМАНИЕ
Запрещается выполнять
буксировку полноприводного
автомобиля, если его колеса
касаются поверхности. Это
может привести к серьезным
повреждениям ведущего моста
и коробки передач или системы
полного привода.
ОСТОРОЖНО
- Если установлен датчик переворачивания
Если а втомобиль оснащен
боковыми подушками
безопасности и шторками
безопасности, то при буксировке
автомобиля необходимо
установить ключ зажигания в
положение OFF или ACC.
Боковые подушки безопасности
и шторки безопасности могут
срабатывать, когда ключ
зажигания находится в
положении ON, и датчики
переворачивания определяют
ситуацию как переворачивание
автом обиля.
OXM069028
буксирная тележка
буксирная тележка
