75
Техническое обслуживание

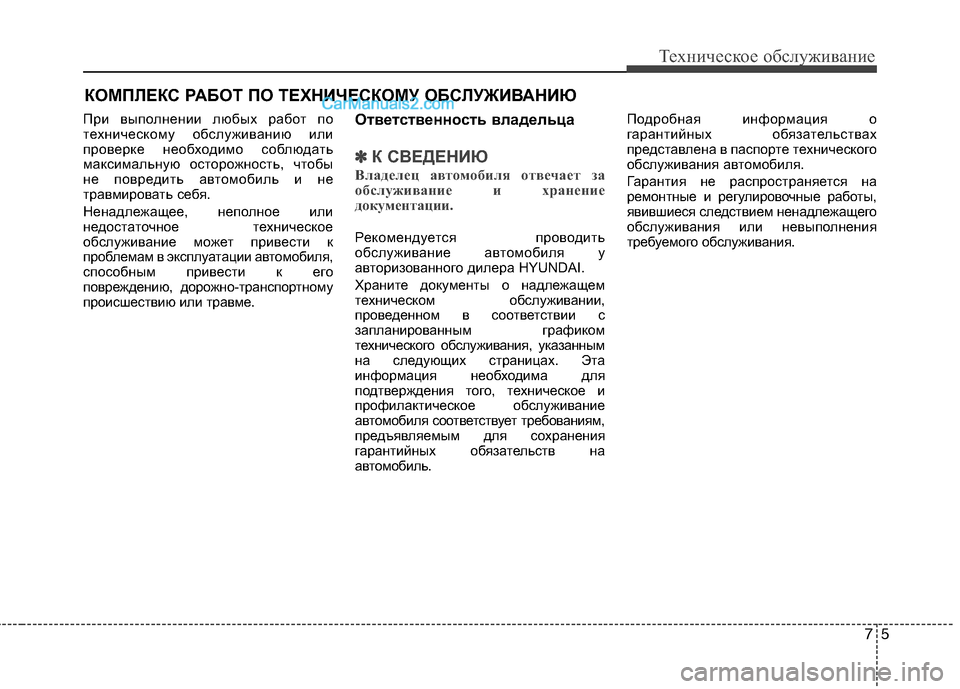

КОМПЛЕКС РАБОТ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
При выполнении любых работ по
техническому обслуживанию или
проверке необходимо соблюдать
максимальную осторожность, чтобы
не повредить автомобиль и не
травмировать себя.
Ненадлежащее, неполное или
недостаточное техническое
обслуживание может привести к
проблемам в эксплуатации автомобиля,
способным привести к его
повреждению, дорожно-транспортному
происшествию или травме. Ответственность владельца
✽✽
К СВЕДЕНИЮ
Владелец автомобиля отвечает за
обслуживание и хранение
документации.
Рекомендуется проводить
обслуживание автомобиля у
авторизованного дилера HYUNDAI.
Храните документы о надлежащем
техническом обслуживании,
проведенном в соответствии с
запланированным графиком
технического обслуживания, указанным
на следующих страницах. Эта
информация необходима для
подтверждения того, техническое и
профилактическое обслуживание
автомобиля соответствует требованиям,
предъявляемым для сохранения
гарантийных обязательств на
автомобиль. Подробная информация о
гарантийных обязательствах
представлена в паспорте технического
обслуживания автомобиля.
Гарантия не распространяется на
ремонтные и регулировочные работы,
явившиеся следствием ненадлежащего
обслуживания или невыполнения
требуемого обслуживания.

Техническое обслуживание
6
7

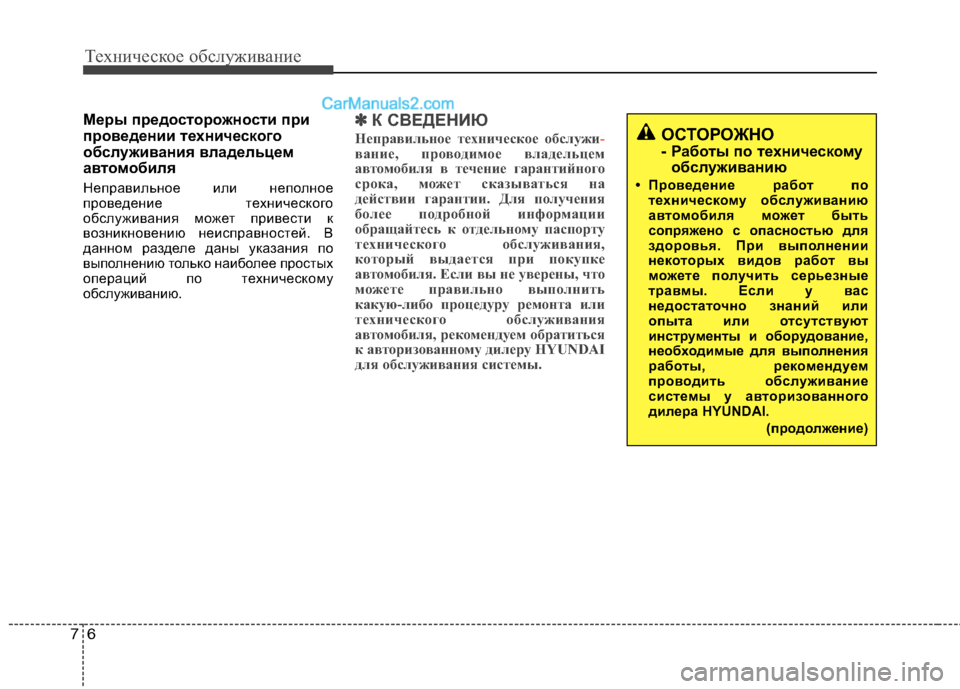

Меры предосторожности при
проведении технического
обслуживания владельцем
автомобиля
Неправильное или неполное
проведение технического
обслуживания может привести к
возникновению неисправностей. В
данном разделе даны указания по
выполнению только наиболее простых
операций по техническому
обслуживанию. ✽✽
К СВЕДЕНИЮ
Неправильное техническое обслужи
-вание, проводимое владельцем
автомобиля в течение гарантийного
срока, может сказываться на
действии гарантии. Для получения
более подробной информации
обращайтесь к отдельному паспорту
технического обслуживания,
который выдается при покупке
автомобиля. Если вы не уверены, что
можете правильно выполнить
какую-либо процедуру ремонта или
технического обслуживания
автомобиля, рекомендуем обратиться
к авторизованному дилеру HYUNDAI
для обслуживания системы.
ОСТОРОЖНО
- Работы по техническому обслуживанию
• Проведение работ по техничес кому обслужив анию
автом обиля может быть
сопряжено с опасностью для
здоровья. При выполнении
некоторых видов работ вы
можете пол учить серьезные
травмы. Если у вас
недостаточно знаний или
опыта или отсутствуют
инструменты и оборудование,
необходимые для выполнения
работы, рекомендуем
проводить обслуживание
системы у авторизованного
дилера HYUNDAI.
(продолжение)

77
Техническое обслуживание
Меры предосторожности -
моторный отсек
(дизельный двигатель)
• Инжектор работает при высокомнапряжении (максимум 200 В).
Поэтому могут произойти указанные
ниже несчастные случаи.
- Непосредственный контакт синжектором или проводами
инжектора может вызвать поражение
электрическим током, повредить
мышцы или нервную систему.
- Электромагнитные волны от работающего инжектора могут
стать причиной неисправности
кардиостимулятора.
• Соблюдайте представленные ниже рекомендации по безопасности при
проверке моторного отсека при
работающем двигателе.
- Не касайтесь инжектора, проводовинжектора и компьютера двигателя
во время работы двигателя.
- Не удаляйте разъем инжектора во время работы двигателя.
- Люди с кардиостимуляторами не должны близко подходить к
двигателю во время его запуска
или работы.
ОСТОРОЖНО
- Для ав томобилей с
дизельным двигателем
Не допускайте проведения работ
по обслуживанию системы
впрыска топлива при
работающем двигателе или в
пределах 30 секунд после его
выключения. Насос высокого
давления, топливный коллектор,
форсунки и трубопроводы
высокого давления находятся
под действием высокого
давления даже после
выключения двигателя. Струя
топлива, образующаяся в месте
негерметичности, при контакте с
телом человека может привести к
серьезной травме. Люди с
электронными стимуляторами
сердца не должны приближаться
более чем на 30 см к
электронному блоку управления
ECU или электрической проводке
в двигательном отсеке при
работающем двигателе,
поскольку высокие токи в
электронной системе управления
двигателем могут создавать
мощные магнитные поля.(продолжение)
• Выполнение работ под капотом при работающем двигателе
может представлять опасность
для здоровья. Опасность
усиливается, если на вас
надеты ювелирные изделия
или свободная одежда. Они
могут попасть в движущиеся
детали и стать причиной
травмы. Таким образом, если
вам необходимо держать
двигатель включенным при
выполнении работ под
капотом, убедитесь, что вы
сняли все ювелирные изделия
(особенно кольца, браслеты,
часы и ожерелья), а также
галстук, шарф и аналогичные
элементы одежды, прежде чем
приближаться к работающему
двигателю или вентиляторам
охлаждения.

Техническое обслуживание
8
7
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ВЫПОЛНЯЕМОЕ ВЛАДЕЛЬЦЕМ АВТОМОБИЛЯ
Ниже представлены списки проверок
автомобиля и проверок, которые
должны быть проводиться с указанной
периодичностью, позволяющей
обеспечить безопасную и длительную
эксплуатацию автомобиля. При
возникновении вопросов рекомендуем
обратиться к авторизованному дилеру
HYUNDAI. Данные проверки
технического состояния, выполняемые
владельцем автомобиля, в основном,
не подпадают под действие
гарантийных обязательств. В связи с
этим, в некоторых случаях владелец
должен будет оплатить выполнение
работ, а также использованные детали
и смазочные материалы. График технического
обслуживания, проводимого
владельцем ав
томобиля
При заправке автомобиля
топливом:
• Проверьте уровень моторного
масла.
• Проверьте уровень охлаждающей жидкости в бачке.
• Проверьте уровень жидкости в бачке омывателя ветрового стекла.
• Убедитесь, что все шины накачаны до нормального давления.
В процессе эксплуатации
автомобиля:
• Отмечайте все изменения в звуке
выхлопа, а также появление запаха
выхлопных газов в салоне.
• Следите за вибрацией рулевого колеса. Обращайте внимание на
возрастание усилия, требуемого для
поворота рулевого колеса, появление
люфта в рулевом колесе, изменение
его нейтрального положения.
• Обращайте внимание, не происходит ли постоянного
небольшого “увода” автомобиля в
одну сторону при движении по
гладкой ровной дороге.
• Во время торможения прислушивайтесь к работе систем
автомобиля, отмечайте появление
необычных звуков, смещение в одну
сторону, увеличение хода педали
тормоза или возрастание усилия
при ее нажатии.
• В случае ошибочного выбора передачи или каких-либо изменений
в работе коробки передач проверьте
уровень трансмиссионной жидкости.
• Проверить работу механической коробки передач, включая работу
муфты.
ОСТОРОЖНО
Соблюдайте осторожность,
проверяя уровень охлаждающей
жидкости при горячем двигателе.
Горячая охлаждающая жидкость
и пар, выходящие под давлением
из бачка, могут стать причиной
ожога или другой травмы.

79
Техническое обслуживание

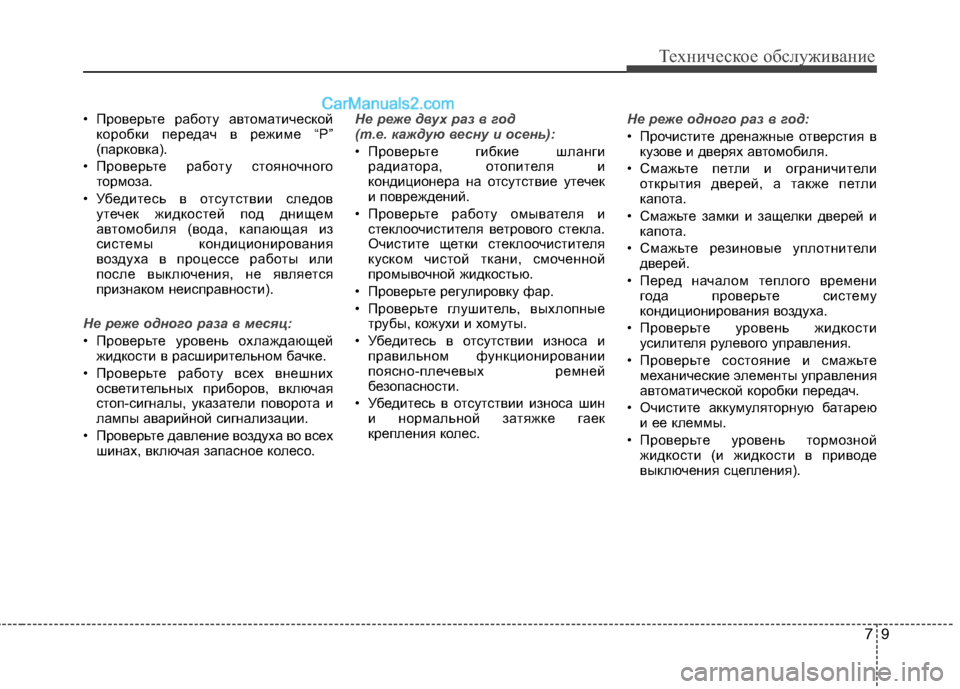

• Проверьте работу автоматическойкоробки передач в режиме “P”
(парковка).
• Проверьте работу стояночного тормоза.
• Убедитесь в отсутствии следов утечек жидкостей под днищем
автомобиля (вода, капающая из
системы кондиционирования
воздуха в процессе работы или
после выключения, не является
признаком неисправности).
Не реже одного раза в месяц:
• Проверьте уровень охлаждающей
жидкости в расширительном бачке.
• Проверьте работу всех внешних осветительных приборов, включая
стоп-сигналы, указатели поворота и
лампы аварийной сигнализации.
• Проверьте давление воздуха во всех шинах, включая запасное колесо.
Не реже двух раз в год
(т.е. каждую весну и осень):
• Проверьте гибкие шланги
радиатора, отопителя и
кондиционера на отсутствие утечек
и повреждений.
• Проверьте работу омывателя и стеклоочистителя ветрового стекла.
Очистите щетки стеклоочистителя
куском чистой ткани, смоченной
промывочной жидкостью.
• Проверьте регулировку фар.
• Проверьте глушитель, выхлопные трубы, кожухи и хомуты.
• Убедитесь в отсутствии износа и правильном функционировании
поясно-плечевых ремней
безопасности.
• Убедитесь в отсутствии износа шин и нормальной затяжке гаек
крепления колес.
Не реже одного раз в год:
• Прочистите дренажные отверстия в
кузове и дверях автомобиля.
• Смажьте петли и ограничители открытия дверей, а также петли
капота.
• Смажьте замки и защелки дверей и капота.
• Смажьте резиновые уплотнители дверей.
• Перед началом теплого времени года проверьте систему
кондиционирования воздуха.
• Проверьте уровень жидкости усилителя рулевого управления.
• Проверьте состояние и смажьте механические элементы управления
автоматической коробки передач.
• Очистите аккумуляторную батарею и ее клеммы.
• Проверьте уровень тормозной жидкости (и жидкости в приводе
выключения сцепления).

Техническое обслуживание
10
7

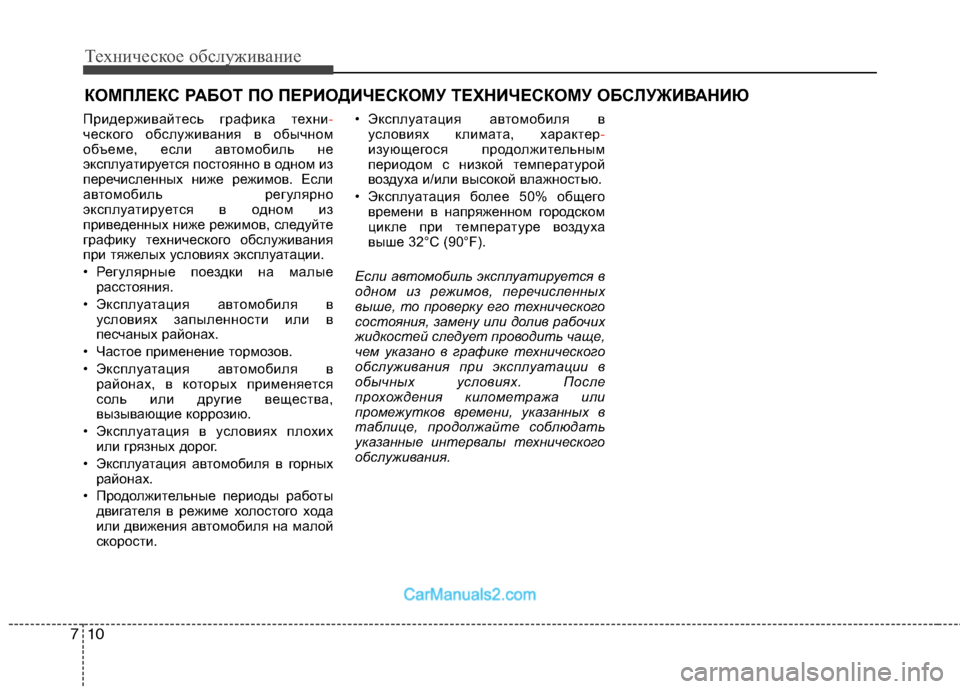

КОМПЛЕКС РАБОТ ПО ПЕРИОДИЧЕСКОМУ ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
Придерживайтесь графика техни
-ческого обслуживания в обычном
объеме, если автомобиль не
эксплуатируется постоянно в одном из
перечисленных ниже режимов. Если
автомобиль регулярно
эксплуатируется в одном из
приведенных ниже режимов, следуйте
графику технического обслуживания
при тяжелых условиях эксплуатации.
• Регулярные поездки на малые расстояния.
• Эксплуатация автомобиля в условиях запыленности или в
песчаных районах.
• Частое применение тормозов.
• Эксплуатация автомобиля в районах, в которых применяется
соль или другие вещества,
вызывающие коррозию.
• Эксплуатация в условиях плохих или грязных дорог.
• Эксплуатация автомобиля в горных районах.
• Продолжительные периоды работы двигателя в режиме холостого хода
или движения автомобиля на малой
скорости. • Эксплуатация автомобиля в
условиях климата, характер-изующегося продолжительным
периодом с низкой температурой
воздуха и/или высокой влажностью.
• Эксплуатация более 50% общего времени в напряженном городском
цикле при температуре воздуха
выше 32°C (90°F).
Если автомобиль эксплуатируется в
одном из режимов, перечисленных
выше, то проверку его технического
состояния, замену или долив рабочих
жидкостей следует проводить чаще,
чем указано в графике технического
обслуживания при эксплуатации в
обычных условиях. После
прохождения километража или
промежутков времени, указанных в
таблице, продолжайте соблюдать
указанные интервалы технического
обслуживания.

711
Техническое обслуживание
ГРАФИК НОРМАЛЬНОГО ОБСЛУЖИВАНИЯ - ДЛЯ ЕВРОПЫ, КРОМЕ РОССИИ
Чтобы гарантировать хорошую производительность двигателя и сн изить выбросы в атмосферу, нужно выполнить следующие регламентн ые
работы. Чтобы не нарушить гарантию, следует сохранять квитанци и всех служб контроля выбросов. В случае, когда показаниями к обслуживанию
являются как пробег, так и время эксплуатации, частота обслуживания определяется первым из наступивших условий.
* 1
: Проверка уровня масла в двигателе и отсутствия утечек чер ез каждые
500 км (350 миль) или перед продолжительной поездкой.
* 2
: Это плановое обслуживание зависит от качества топлива. Он о
применимо только при использовании аттестованного топлив а <"EN590
или эквивалентного">. Если показатели дизельного топлива не
соответствуют характеристикам топлива EN590, то его нужно за менить
в соответствии с требованиями для обслуживания при жестких
условиях эксплуатации автомобиля.
* 3
: Если недоступно рекомендованное масло, заменять моторно е
масло и масляный фильтр каждые 20000 км или 12 месяца.
* 4
: В случае невозможности приобретения рекомендованного
моторного масла заменяйте его и фильтр через каждые 15 000 км
или 12 месяца для двигателей 2,4L.
* 5
: Следует регулярно проверять уровень моторного масла и
поддерживать его на должном уровне. Эксплуатация с
недостаточным уровнем масла может повредить двигатель, при
этом такие повреждения не покрываются гарантией.
* 6
: Данный график технического обслуживания зависит от качества
используемого топлива. Он действителен только в случае
использования качественного топлива <”EN590 или аналогичное”>.
Если характеристики дизельного топлива не соответствуют
стандарту EN590, замену следует производить чаще. В случае
возникновения таких значительных проблем, как блокировк а подачи
топлива, рывки, потеря мощности, трудности с пуском и т. п .,
топливный фильтр необходимо немедленно заменить, незав исимо
от графика технического обслуживания. Для получения
дополнительной информации рекомендуем обратиться к
уполномоченному дилеру HYUNDAI. *
7
: Топливный фильтр считается компонентом, не требующим те хнического
обслуживания, но все же рекомендуется периодически его про верять. В
случае возникновения таких значительных проблем, как блоки ровка подачи
топлива, рывки, потеря мощности, трудности с пуском и т. п ., топливный
фильтр необходимо немедленно заменить, независимо от гра фика
технического обслуживания. Для получения дополнительной инф ормации
рекомендуем обратиться к уполномоченному дилеру HYUNDAI.
* 8
: Масло в механической коробке передач, раздаточной коро бке и
дифференциале необходимо менять всякий раз, когда
соответствующие агрегаты в течение некоторого времени
находились под водой.
* 9
: Проверьте и, по необходимости, исправьте или заменит е.
Проверьте натяжитель приводного ремня, направляющий рол ик и
шкив генератора. При необходимости исправьте или замен ите.
* 10
: При добавлении охлаждающей жидкости следует использовать
только деионизированную или мягкую воду. Запрещается
добавлять жесткую воду в оригинальную охлаждающую жидкость.
Ошибки при смешивании охлаждающей жидкости могут привести к
серьезной неисправности или повреждению двигателя.
* 11
: При наличии сильного шума клапанов и/или вибрации дви гателя
проверьте и отрегулируйте при необходимости. Рекомендуе м
обратиться к авторизованному дилеру HYUNDAI для проверки сист емы.
* 12
: Если невозможно приобрести высококачественный бензин с
присадками, отвечающий требованиям европейских стандартов п о
топливу (EN228) или другим аналогичным требованиям, рекоме ндуется
добавить одну бутылку присадки. Присадки можно приобрести у
авторизованного дилера HYUNDAI. Там же можно получить
рекомендации по их использованию. Не добавляйте другие п рисадки.

Техническое обслуживание
12
7
30 000 км (20 000 миль) или 24 месяца
❑ Проверить фильтр очистки воздуха
❑ Проверить компрессор/холодильный агрегат
воздушного кондиционера
(при наличии)
❑ Проверить состояние аккумулятора
❑ Проверить тормозные магистрали, шланги и соединения
❑ Проверить все электрооборудование
❑ Проверить тормозные диски и колодки
❑ Проверить ведущие валы и пылезащитные чехлы
❑ Проверить выхлопную систему
❑ Проверить шаровые шарниры передней подвески
❑ Проверить сменный элемент топливного фильтра
(дизель) * 6
❑
Проверить топливные магистрали, топливные шланги
и соединения (дизель)
❑ Проверить стояночный тормоз (ножного/ручного типа)
❑ Проверить жидкости и шланги системы гидроусилителя
руля (при наличии)
❑ Проверить карданный вал (при наличии)
❑ Проверить зубчатую рейку рулевого механизма,
рычажную передачу и пылезащитные чехлы
(Продолжение)
ГРАФИК НОРМАЛЬНОГО ОБСЛУЖИВАНИЯ - ДЛЯ ЕВРОПЫ, КРОМЕ РОССИИ (ПРОДОЛЖЕНИЕ)
(Продолжение)
❑ Проверить шины (давление и износ протекторов)
❑ Проверить вакуумный шланг (к EGR и корпусу
дроссельной заслонки) (бензиновый двигатель)
❑ Заменить жидкость в тормозах и сцеплении (при наличии)
❑ Заменить воздушный фильтр системы управления
климатом
❑ Заменить моторное масло и масляный фильтр
(дизель-R) * 1
*2
*3
*5
❑ Заменить моторное масло и масляный фильтр
(бензин-theta) * 1
*4
*5
❑
Добавлять топливные присадки (бензин) * 12
(Каждые 15 000 км или 12 месяцев)
❈ Проверить: Проверить и при необходимости
отремонтировать или заменить.
