2012 Lancia Thema Manual de Uso e Manutenção (in Portuguese)

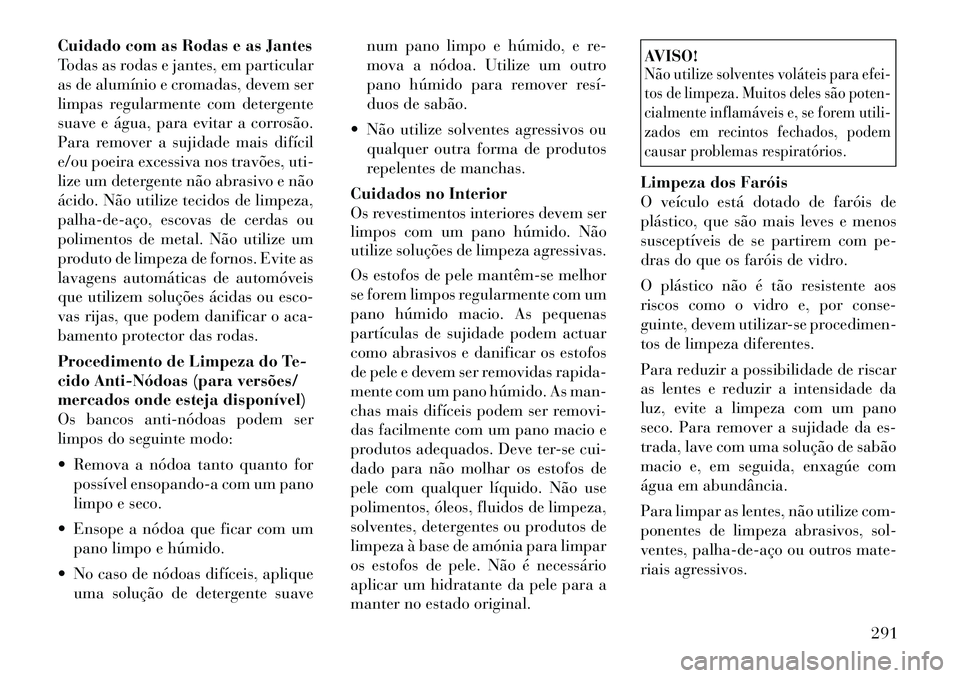

Cuidado com as Rodas e as Jantes
Todas as rodas e jantes, em particular
as de alumínio e cromadas, devem ser
limpas regularmente com detergente
suave e água, para evitar a corrosão.
Para remover a sujidade mais difícil
e/ou poeira excessiva nos travões, uti-
lize um detergente não abrasivo e não
ácido. Não utilize tecidos de limpeza,
palha­de­aço, escovas de cerdas ou
polimentos de metal. Não utilize um
produto de limpeza de fornos. Evite as
lavagens automáticas de automóveis
que utilizem soluções ácidas ou esco-
vas rijas, que podem danificar o aca-
bamento protector das rodas.
Procedimento de Limpeza do Te-
cido Anti­Nódoas (para versões/
mercados onde esteja disponível)
Os bancos anti­nódoas podem ser
limpos do seguinte modo:
 Remova a nódoa tanto quanto forpossível ensopando-a com um pano
limpo e seco.
 Ensope a nódoa que ficar com um pano limpo e húmido.
 No caso de nódoas difíceis, aplique uma solução de detergente suave num pano limpo e húmido, e re-
mova a nódoa. Utilize um outro
pano húmido para remover resí­
duos de sabão.
 Não utilize solventes agressivos ou qualquer outra forma de produtos
repelentes de manchas.
Cuidados no Interior
Os revestimentos interiores devem ser
limpos com um pano húmido. Não
utilize soluções de limpeza agressivas.
Os estofos de pele mantêm­se melhor
se forem limpos regularmente com um
pano húmido macio. As pequenas
partículas de sujidade podem actuar
como abrasivos e danificar os estofos
de pele e devem ser removidas rapida-
mente com um pano húmido. As man-
chas mais difíceis podem ser removi-
das facilmente com um pano macio e
produtos adequados. Deve ter-se cui-
dado para não molhar os estofos de
pele com qualquer líquido. Não use
polimentos, óleos, fluidos de limpeza,
solventes, detergentes ou produtos de
limpeza à base de amónia para limpar
os estofos de pele. Não é necessário
aplicar um hidratante da pele para a
manter no estado original.
AVISO!Não utilize solventes voláteis para efei-
tos de limpeza. Muitos deles são poten-
cialmente inflamáveis e, se forem utili-
zados em recintos fechados, podem
causar problemas respiratórios.Limpeza dos Faróis
O veículo está dotado de faróis de
plástico, que são mais leves e menos
susceptíveis de se partirem com pe-
dras do que os faróis de vidro.
O plástico não é tão resistente aos
riscos como o vidro e, por conse-
guinte, devem utilizar-se procedimen-
tos de limpeza diferentes.
Para reduzir a possibilidade de riscar
as lentes e reduzir a intensidade da
luz, evite a limpeza com um pano
seco. Para remover a sujidade da es-
trada, lave com uma solução de sabão
macio e, em seguida, enxagúe com
água em abundância.
Para limpar as lentes, não utilize com-
ponentes de limpeza abrasivos, sol-
ventes, palha­de­aço ou outros mate-
riais agressivos.
291

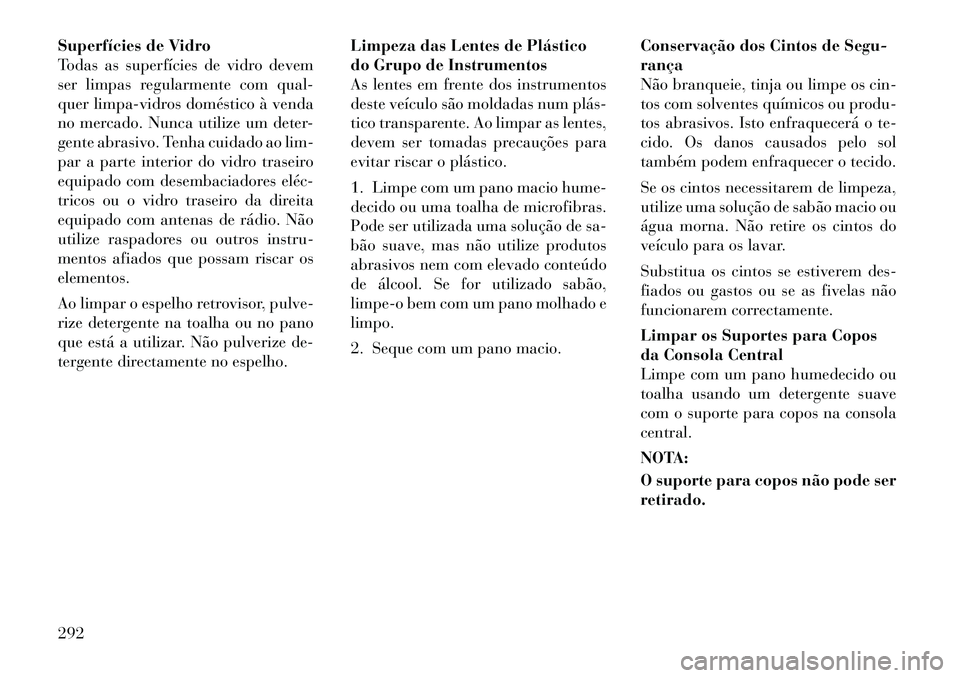

Superfícies de Vidro
Todas as superfícies de vidro devem
ser limpas regularmente com qual-
quer limpa-vidros doméstico à venda
no mercado. Nunca utilize um deter-
gente abrasivo. Tenha cuidado ao lim-
par a parte interior do vidro traseiro
equipado com desembaciadores eléc­
tricos ou o vidro traseiro da direita
equipado com antenas de rádio. Não
utilize raspadores ou outros instru-
mentos afiados que possam riscar oselementos.
Ao limpar o espelho retrovisor, pulve-
rize detergente na toalha ou no pano
que está a utilizar. Não pulverize de-
tergente directamente no espelho.Limpeza das Lentes de Plástico
do Grupo de Instrumentos
As lentes em frente dos instrumentos
deste veículo são moldadas num plás­
tico transparente. Ao limpar as lentes,
devem ser tomadas precauções para
evitar riscar o plástico.
1. Limpe com um pano macio hume-
decido ou uma toalha de microfibras.
Pode ser utilizada uma solução de sa-
bão suave, mas não utilize produtos
abrasivos nem com elevado conteúdo
de álcool. Se for utilizado sabão,
limpe-o bem com um pano molhado elimpo.
2. Seque com um pano macio.
Conservação dos Cintos de Segu- rança
Não branqueie, tinja ou limpe os cin-
tos com solventes químicos ou produ-
tos abrasivos. Isto enfraquecerá o te-
cido. Os danos causados pelo sol
também podem enfraquecer o tecido.
Se os cintos necessitarem de limpeza,
utilize uma solução de sabão macio ou
água morna. Não retire os cintos do
veículo para os lavar.
Substitua os cintos se estiverem des-
fiados ou gastos ou se as fivelas não
funcionarem correctamente.
Limpar os Suportes para Copos
da Consola Central
Limpe com um pano humedecido ou
toalha usando um detergente suave
com o suporte para copos na consolacentral.
NOTA:
O suporte para copos não pode ser retirado.
292

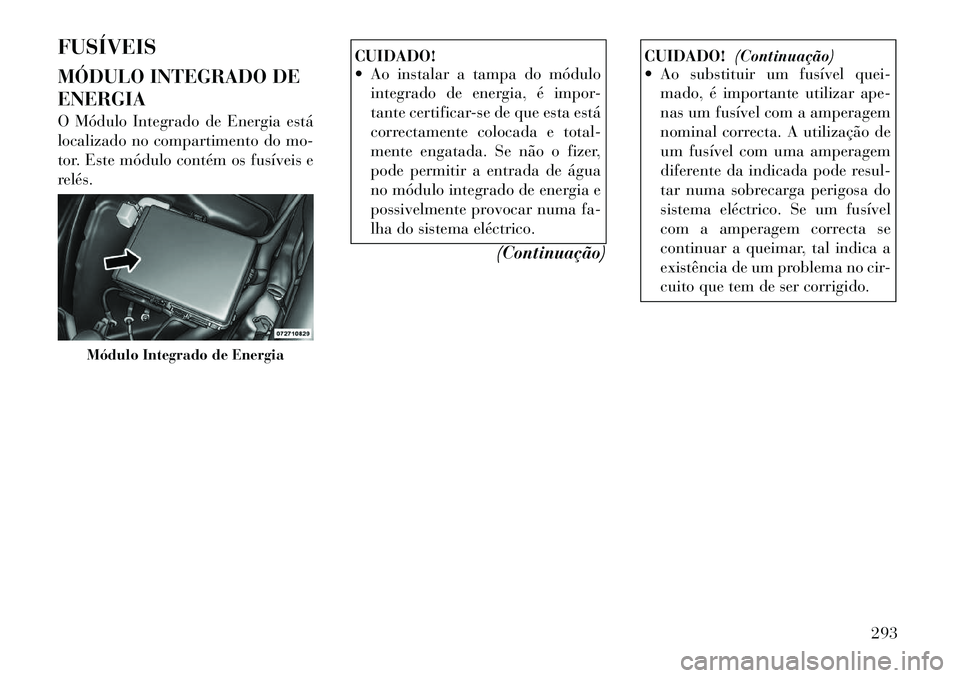

FUSÍVEIS
MÓDULO INTEGRADO DE ENERGIA
O Módulo Integrado de Energia está
localizado no compartimento do mo-
tor. Este módulo contém os fusíveis e
relés.
CUIDADO!
 Ao instalar a tampa do módulointegrado de energia, é impor-
tante certificar-se de que esta está
correctamente colocada e total-
mente engatada. Se não o fizer,
pode permitir a entrada de água
no módulo integrado de energia e
possivelmente provocar numa fa-
lha do sistema eléctrico.
(Continuação)
CUIDADO!(Continuação)
 Ao substituir um fusível quei-
mado, é importante utilizar ape-
nas um fusível com a amperagem
nominal correcta. A utilização de
um fusível com uma amperagem
diferente da indicada pode resul-
tar numa sobrecarga perigosa do
sistema eléctrico. Se um fusível
com a amperagem correcta se
continuar a queimar, tal indica a
existência de um problema no cir-
cuito que tem de ser corrigido.
Módulo Integrado de Energia
293

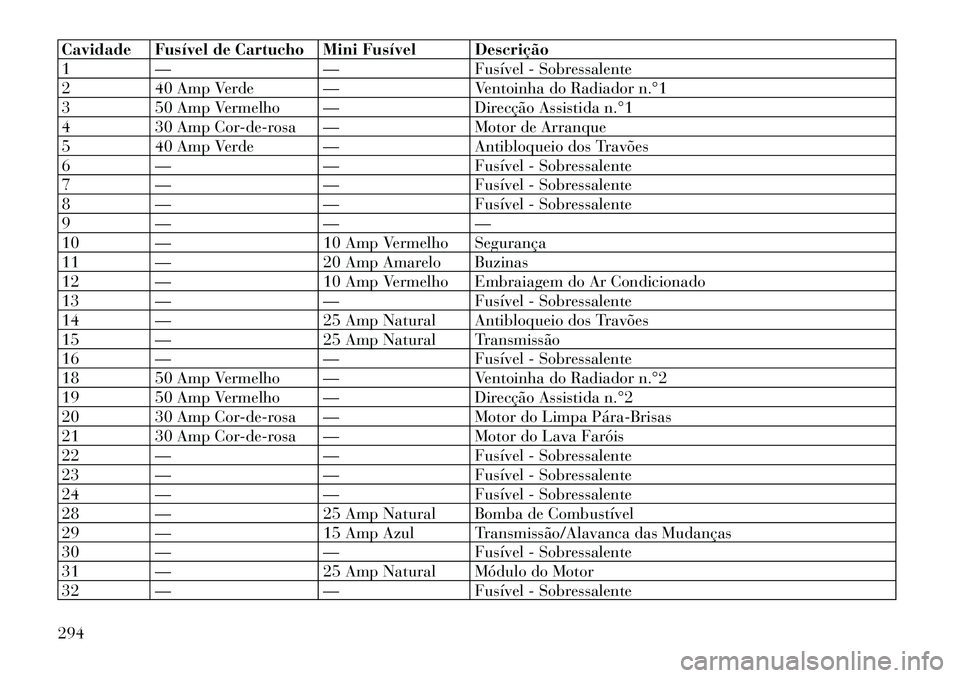

Cavidade Fusível de Cartucho Mini Fusível Descrição
1 — — Fusível - Sobressalente
2 40 Amp Verde — Ventoinha do Radiador n.°1
3 50 Amp Vermelho — Direcção Assistida n.°1
4 30 Amp Cor-de-rosa — Motor de Arranque
5 40 Amp Verde — Antibloqueio dos Travões
6 — — Fusível - Sobressalente
7 — — Fusível - Sobressalente
8 — — Fusível - Sobressalente
9 — — —
10 — 10 Amp Vermelho Segurança
11 — 20 Amp Amarelo Buzinas
12 — 10 Amp Vermelho Embraiagem do Ar Condicionado
13 — — Fusível - Sobressalente
14 — 25 Amp Natural Antibloqueio dos Travões
15 — 25 Amp Natural Transmissão
16 — — Fusível - Sobressalente
18 50 Amp Vermelho — Ventoinha do Radiador n.°2
19 50 Amp Vermelho — Direcção Assistida n.°2
20 30 Amp Cor-de-rosa — Motor do Limpa Pára­Brisas
21 30 Amp Cor-de-rosa — Motor do Lava Faróis
22 — — Fusível - Sobressalente
23 — — Fusível - Sobressalente
24 — — Fusível - Sobressalente
28 — 25 Amp Natural Bomba de Combustível
29 — 15 Amp Azul Transmissão/Alavanca das Mudanças
30 — — Fusível - Sobressalente
31 — 25 Amp Natural Módulo do Motor
32 — — Fusível - Sobressalente
294

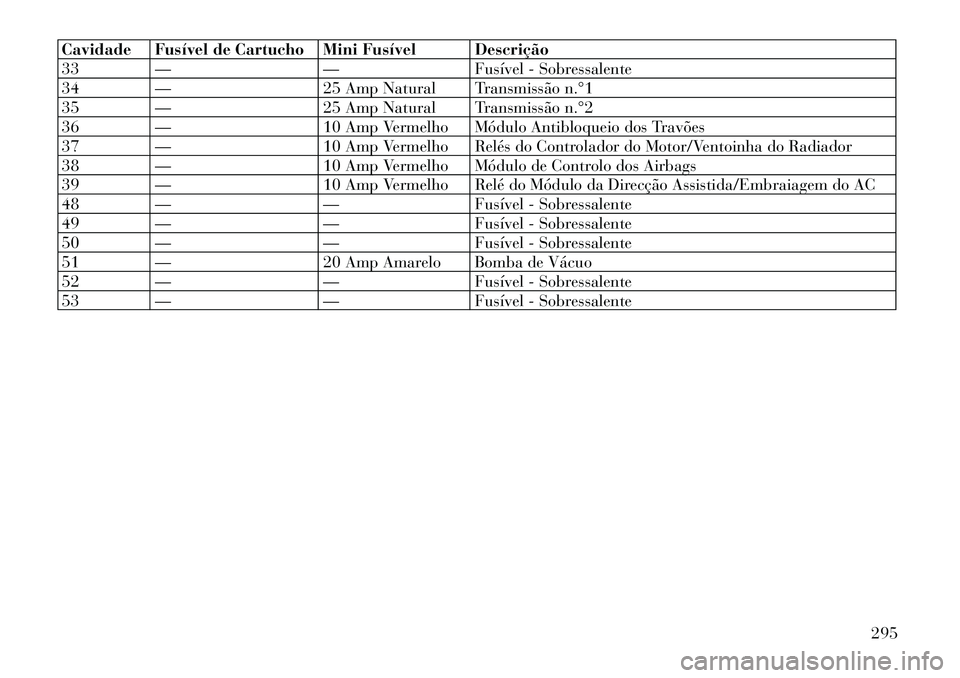

Cavidade Fusível de Cartucho Mini Fusível Descrição
33 — — Fusível - Sobressalente
34 — 25 Amp Natural Transmissão n.°1
35 — 25 Amp Natural Transmissão n.°2
36 — 10 Amp Vermelho Módulo Antibloqueio dos Travões
37 — 10 Amp Vermelho Relés do Controlador do Motor/Ventoinha do Radiador
38 — 10 Amp Vermelho Módulo de Controlo dos Airbags
39 — 10 Amp Vermelho Relé do Módulo da Direcção Assistida/Embraiagem do AC
48 — — Fusível - Sobressalente
49 — — Fusível - Sobressalente
50 — — Fusível - Sobressalente
51 — 20 Amp Amarelo Bomba de Vácuo
52 — — Fusível - Sobressalente
53 — — Fusível - Sobressalente295

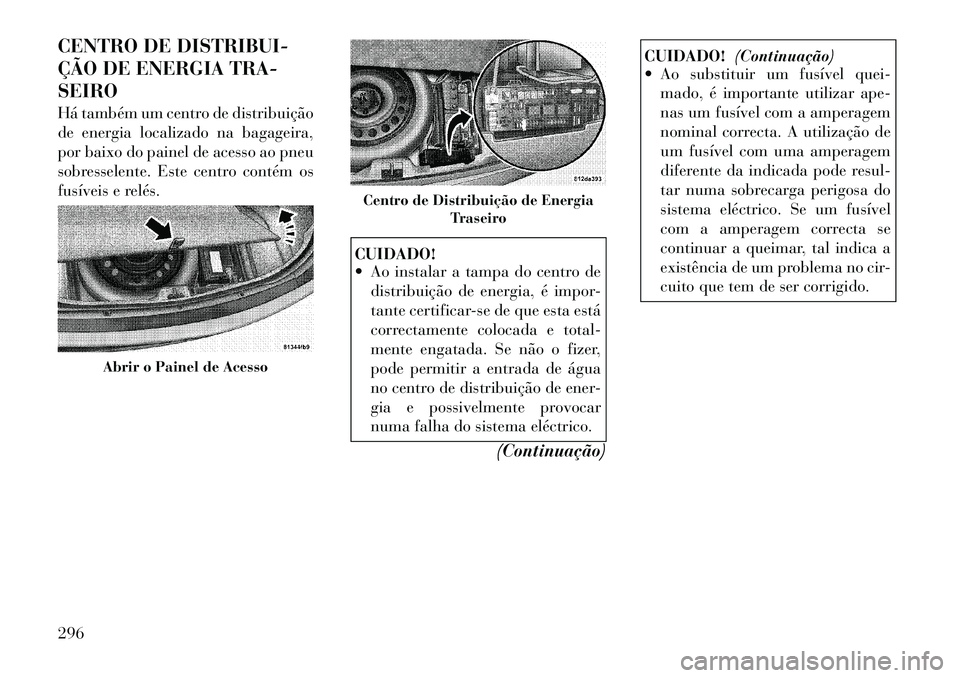

CENTRO DE DISTRIBUI-
ÇÃO DE ENERGIA TRA-SEIRO
Há também um centro de distribuição
de energia localizado na bagageira,
por baixo do painel de acesso ao pneu
sobresselente. Este centro contém os
fusíveis e relés.
CUIDADO!
 Ao instalar a tampa do centro dedistribuição de energia, é impor-
tante certificar-se de que esta está
correctamente colocada e total-
mente engatada. Se não o fizer,
pode permitir a entrada de água
no centro de distribuição de ener-
gia e possivelmente provocar
numa falha do sistema eléctrico.
(Continuação)
CUIDADO!(Continuação)
 Ao substituir um fusível quei-
mado, é importante utilizar ape-
nas um fusível com a amperagem
nominal correcta. A utilização de
um fusível com uma amperagem
diferente da indicada pode resul-
tar numa sobrecarga perigosa do
sistema eléctrico. Se um fusível
com a amperagem correcta se
continuar a queimar, tal indica a
existência de um problema no cir-
cuito que tem de ser corrigido.
Abrir o Painel de Acesso
Centro de Distribuição de Energia Traseiro
296

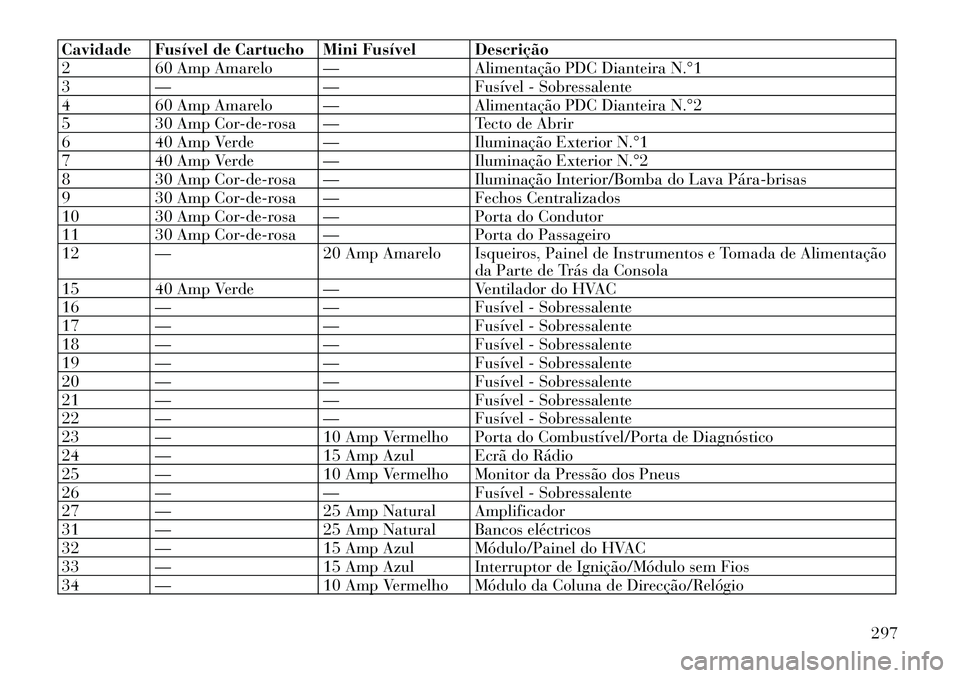

Cavidade Fusível de Cartucho Mini Fusível Descrição
2 60 Amp Amarelo — Alimentação PDC Dianteira N.°1
3 — — Fusível - Sobressalente
4 60 Amp Amarelo — Alimentação PDC Dianteira N.°2
5 30 Amp Cor-de-rosa — Tecto de Abrir
6 40 Amp Verde — Iluminação Exterior N.°1
7 40 Amp Verde — Iluminação Exterior N.°2
8 30 Amp Cor-de-rosa — Iluminação Interior/Bomba do Lava Pára­brisas
9 30 Amp Cor-de-rosa — Fechos Centralizados
10 30 Amp Cor-de-rosa — Porta do Condutor
11 30 Amp Cor-de-rosa — Porta do Passageiro
12 — 20 Amp Amarelo Isqueiros, Painel de Instrumentos e Tomada de Alimentaçãoda Parte de Trás da Consola
15 40 Amp Verde — Ventilador do HVAC
16 — — Fusível - Sobressalente
17 — — Fusível - Sobressalente
18 — — Fusível - Sobressalente
19 — — Fusível - Sobressalente
20 — — Fusível - Sobressalente
21 — — Fusível - Sobressalente
22 — — Fusível - Sobressalente
23 — 10 Amp Vermelho Porta do Combustível/Porta de Diagnóstico
24 — 15 Amp Azul Ecrã do Rádio
25 — 10 Amp Vermelho Monitor da Pressão dos Pneus
26 — — Fusível - Sobressalente
27 — 25 Amp Natural Amplificador
31 — 25 Amp Natural Bancos eléctricos
32 — 15 Amp Azul Módulo/Painel do HVAC
33 — 15 Amp Azul Interruptor de Ignição/Módulo sem Fios
34 — 10 Amp Vermelho Módulo da Coluna de Direcção/Relógio
297

Cavidade Fusível de Cartucho Mini Fusível Descrição
35 — 10 Amp Vermelho Sensor da Bateria
36 — — Fusível - Sobressalente
37 — 15 Amp Azul Rádio
38 — 20 Amp Amarelo Tomada de Alimentação no Interior do Apoio para os Braços
40 — — Fusível - Sobressalente
41 — — Fusível - Sobressalente
42 30 Amp Cor-de-rosa — Desembaciador Traseiro
43 — 25 Amp Natural Bancos Traseiros Aquecidos/Volante
44 — 10 Amp Vermelho Assistência ao Estacionamento/Ângulo Morto/Câmara
45 — 15 Amp Azul Painel/Espelho Retrovisor/Bússola
46 — 10 Amp Vermelho Cruise Control Adaptativo
47 — 10 Amp Vermelho Luzes Dianteiras Adaptativas
48 — 20 Amp Amarelo Suspensão Activa
49 — — Fusível - Sobressalente
50 — — Fusível - Sobressalente
51 — 20 Amp Amarelo Bancos Dianteiros Aquecidos
52 — 10 Amp Vermelho Suportes para Copos Aquecidos/Interruptores dos BancosAquecidos Traseiros
53 — 10 Amp Vermelho Módulo HVAC/Sensor da Temperatura no Carro
54 — — Fusível - Sobressalente
55 — — Fusível - Sobressalente
56 — — Fusível - Sobressalente
57 — — Fusível - Sobressalente
58 — 10 Amp Vermelho Módulo de Controlo dos Airbags
59 — — Fusível - Sobressalente
60 — — Fusível - Sobressalente
61 — — Fusível - Sobressalente
62 — — Fusível - Sobressalente
63 — — Fusível - Sobressalente
298
