2010 Seat Alhambra Betriebsanleitung (in German)

Licht und Sicht
128
Scheibenwischerhebel
Vorsicht!
Wenn bei eingeschaltetem Scheibenwischer die Zündung ausgeschaltet
wird, wischen die Scheibenwischer bei erneutem Einschalten der Zündung in
der gleichen Wischerstufe weiter. Bei Frost, Schneefall und anderen Hinder-
nissen auf der Fensterscheibe kann das zur Beschädigung der Scheibenwi-
scher und des Scheibenwischermotors führen.
Hinweis
Die Scheibenwischer funktionieren nur bei eingeschalteter Zündung und
geschlossener Motorraumklappe bzw. Heckklappe.
Abb. 72 Frontscheiben-
wischer bedienen.
Abb. 73 Heckscheiben-
wischer bedienen.
Hebel in die gewünschte Position bewegen Ÿ:
OFFScheibenwischer ausgeschaltet.
u
Intervallwischen für die Frontscheibe.
Mit Schalter ŸAbb. 72 Intervallstufen (Fahrzeuge ohne
Regensensor) oder Empfindlichkeit des Regensensors einstel-
len.
LOWLangsames Wischen.
HIGHSchnelles Wischen.
xTippwischen – kurzes Wischen. Hebel länger nach unten
gedrückt halten, um schneller zu wischen.
WWisch-Wasch-Automatik zum Reinigen der Frontscheibe bei
gezogenem Hebel.
ZIntervallwischen für die Heckscheibe. Der Wischer wischt etwa
alle sechs Sekunden.
\Wisch-Wasch-Automatik zum Reinigen der Heckscheibe bei
gedrücktem Hebel.
A0
A1AA
A2
A3
A4
A5
A6
A7

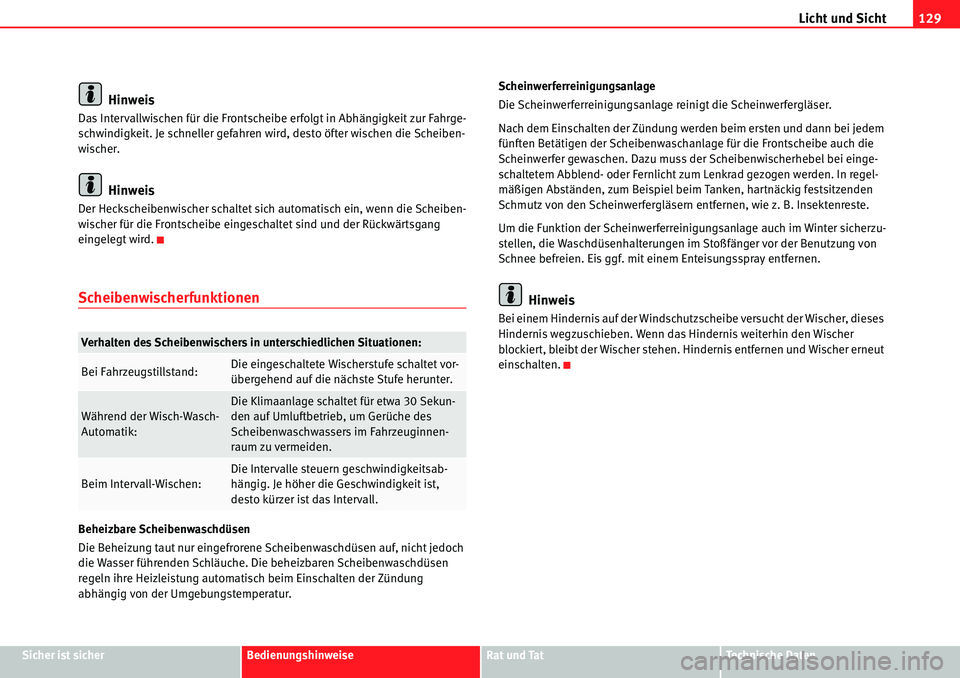

Licht und Sicht129
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten
Hinweis
Das Intervallwischen für die Frontscheibe erfolgt in Abhängigkeit zur Fahrge-
schwindigkeit. Je schneller gefahren wi rd, desto öfter wischen die Scheiben-
wischer.
Hinweis
Der Heckscheibenwischer schaltet sich automatisch ein, wenn die Scheiben-
wischer für die Frontscheibe eingeschaltet sind und der Rückwärtsgang
eingelegt wird.
Scheibenwischerfunktionen
Beheizbare Scheibenwaschdüsen
Die Beheizung taut nur eingefrorene Scheibenwaschdüsen auf, nicht jedoch
die Wasser führenden Schläuche. Die beheizbaren Scheibenwaschdüsen
regeln ihre Heizleistung automatisch beim Einschalten der Zündung
abhängig von der Umgebungstemperatur. Scheinwerferreinigungsanlage
Die Scheinwerferreinigungsanlage reinigt die Scheinwerfergläser.
Nach dem Einschalten der Zündung werden beim ersten und dann bei jedem
fünften Betätigen der Scheibenwaschanlage für die Frontscheibe auch die
Scheinwerfer gewaschen. Dazu muss der Scheibenwischerhe
bel bei einge-
schaltetem Abblend- oder Fernlicht zum Lenkrad gezogen werden. In regel-
mäßigen Abständen, zum Be ispiel beim Tanken, hartnäckig festsitzenden
Schmutz von den Scheinwerfergläsern entfernen, wie z. B. In sektenreste.
Um die Funktion der Schein werferreinigungsanlage auch im Winter sicherzu-
stellen, die Waschdüs enhalterungen im Stoßfänger vor der Benutzung von
Schnee befreien. Eis ggf. mit einem Enteisungsspray entfernen.
Hinweis
Bei einem Hindernis auf der Windschutzscheibe versucht der Wischer, dieses
Hindernis wegzuschieben. Wenn das Hindernis weiterhin den Wischer
blockiert, bleibt der Wischer stehen. Hindernis entfernen und Wischer erneut
einschalten.
Verhalten des Scheibenwischers in unterschiedlichen Situationen:
Bei Fahrzeugstillstand:Die eingeschaltete Wischerstufe schaltet vor-
übergehend auf die nächste Stufe herunter.
Während der Wisch-Wasch-
Automatik:Die Klimaanlage schaltet für etwa 30 Sekun-
den auf Umluftbetrieb, um Gerüche des
Scheibenwaschwassers im Fahrzeuginnen-
raum zu vermeiden.
Beim Intervall-Wischen:Die Intervalle steuern geschwindigkeitsab-
hängig. Je höher die Geschwindigkeit ist,
desto kürzer ist das Intervall.

Licht und Sicht
130
Servicestellung der Frontscheibenwischer
In der Servicestellung können die Scheibenwischerarme von der Front-
scheibe abgeklappt werden ŸAbb. 74. Um die Scheibenwischer in die
Servicestellung zu bringen, folgendes durchführen:
xMotorraumklappe muss geschlossen sein ŸSeite 316.
xZündung ein- und wieder ausschalten.
xScheibenwischerhebel kurz nach unten drücken Ÿ Seite 128, Abb. 72
.
Scheibenwischerarme vor Fahrtantritt wieder an die Frontscheibe klappen!
Die Scheibenwischerarme bewegen sich durch Betätigen der Scheibenwi-
scherhebel wieder in die Ausgangsstellung zurück.
Wischerblätter der Frontscheibe anheben und wegklappen
xScheibenwischerarme in Servicestellung bringen Ÿ.
xScheibenwischerarme nur im Bereich der Wischerblattbefestigung
anfassen.
Vorsicht!
xUm Beschädigungen der Motorraumklappe und der Scheibenwischer-
arme zu vermeiden, die Wischerarme der Frontscheibenwischer nur in der
Servicestellung nach vorn klappen.
xVor Fahrtantritt Scheibenwischerarme immer an die Scheibe klappen.
Abb. 74 Scheibenwi-
scher in Servicestellung.
A4

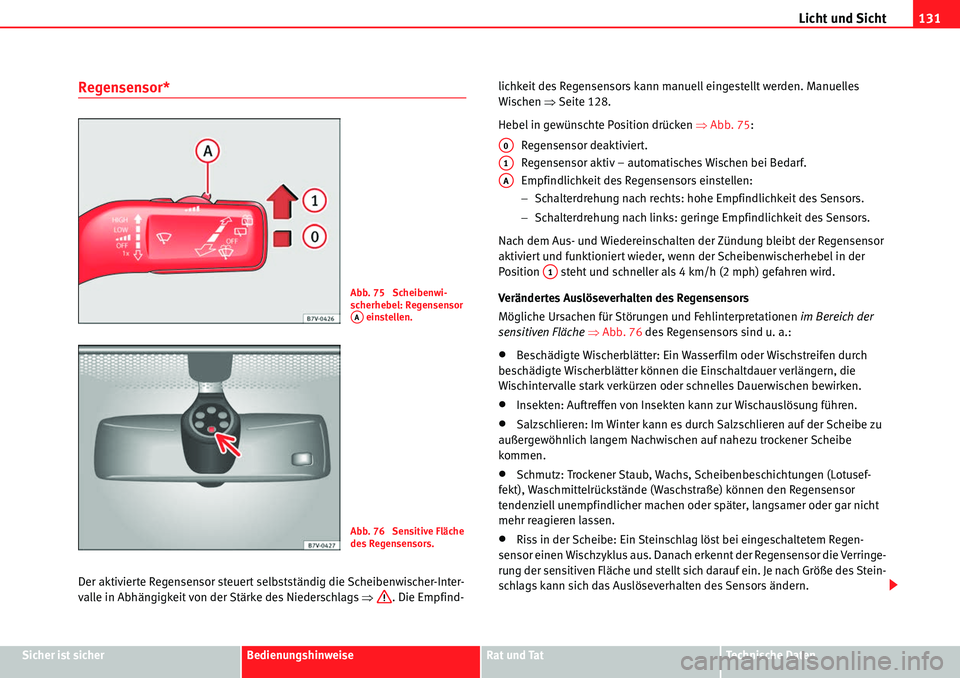

Licht und Sicht131
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten
Regensensor*
Der aktivierte Regensensor steuert selbstständig die Scheibenwischer-Inter-
valle in Abhängigkeit von der Stärke des Niederschlags Ÿ. Die Empfind- lichkeit des Regensensors kann manuell eingestellt werden. Manuelles
Wischen
ŸSeite 128.
Hebel in gewünschte Position drücken Ÿ Abb. 75:
Regensensor deaktiviert.
Regensensor aktiv – automatisches Wischen bei Bedarf.
Empfindlichkeit des Regensensors einstellen:
 Schalterdrehung nach rechts: hohe Empfindlichkeit des Sensors.
 Schalterdrehung nach links: geringe Empfindlichkeit des Sensors.
Nach dem Aus- und Wiedereinschalten der Zündung bleibt der Regensensor
aktiviert und funktioniert wieder, wenn der Scheibenwischerhebel in der
Position steht und schneller als 4 km/h (2 mph) gefahren wird.
Verändertes Auslöseverhalten des Regensensors
Mögliche Ursachen für Störu ngen und Fehlinterpretationen im Bereich der
sensitiven Fläche Ÿ Abb. 76 des Regensensors sind u. a.:
xBeschädigte Wischerblätter: Ein Wasserfilm oder Wischstreifen durch
beschädigte Wischerblätter können die Einschaltdauer verlängern, die
Wischintervalle stark verkürzen oder schnelles Dauerwischen bewirken.
xInsekten: Auftreffen von Insekten kann zur Wischauslösung führen.
xSalzschlieren: Im Winter kann es durch Salzschlieren auf der Scheibe zu
außergewöhnlich langem Nachwischen auf nahezu trockener Scheibe
kommen.
xSchmutz: Trockener Staub, Wachs, Scheibenbeschichtungen (Lotusef-
fekt), Waschmittelrückstände (Waschstraße) können den Regensensor
tendenziell unempfindlicher machen oder später, langsamer oder gar nicht
mehr reagieren lassen.
xRiss in der Scheibe: Ein Steinschlag löst bei eingeschaltetem Regen-
sensor einen Wischzyklus aus. Danach erkennt der Regensensor die Verringe-
rung der sensitiven Fläche und stellt sich darauf ein. Je nach Größe des Stein-
schlags kann sich das Auslöseverhalten des Sensors ändern.
Abb. 75 Scheibenwi-
scherhebel: Regensensor einstellen.
AA
Abb. 76 Sensitive Fläche
des Regensensors.
A0
A1
AA
A1

Licht und Sicht
132
ACHTUNG!
Der Regensensor kann nicht jeden Niederschlag ausreichend erkennen und
die Scheibenwischer aktivieren.
xBei Bedarf den Scheibenwischer rechtzeitig manuell einschalten, wenn
das Wasser auf der Frontscheibe die Sicht beeinträchtigt.
Hinweis
Sensitive Fläche des Regensensors regelmäßig reinigen und Wischerblätter
auf Beschädigungen prüfen ŸSeite 131, Abb. 76 (Pfeil).
Hinweis
Für die Entfernung von Wachsen und Glanzbeschichtungen wird die Verwen-
dung eines alkoholhaltigen Scheibenreinigers empfohlen.
Scheibenwaschwasserstand prüfen und nachfüllen
Scheibenwaschwasserstand regelmäßig prüfen und ggf. nachfüllen.
xMotorraumklappe öffnen ’ Ÿ Seite 316.
xDer Scheibenwaschwasserbehälter ist an dem Symbol Y auf dem Deckel
erkennbar ŸAbb. 77.
xPrüfen, ob sich noch ausreichend Scheibenwaschwasser im Behälter
befindet.
xZum Nachfüllen klares Wasser mit einem von SEAT empfohlenen Schei-
benreiniger mischen Ÿ . Mischungsvorschriften auf der Verpackung
beachten.
xBei kalten Außentemperaturen ein spezielles Frostschutzmittel beimi-
schen, damit das Wasser nicht einfrieren kann Ÿ.
Füllmengen
Die Füllmenge des Behälters beträgt etwa 3,0 Liter; bei Fahrzeugen mit
Scheinwerferreinigungsanlage etwa 7,0 Liter.
ACHTUNG!
Niemals Kühlerfrostschutz oder ähnliche ungeeignete Zusätze in das
Scheibenwaschwasser mischen. Dadurch kann sonst ein öliger Film auf der
Fensterscheibe entstehen, der die Sicht erheblich beeinträchtigt.
xSauberes, klares Wasser mit einem von SEAT empfohlenen Scheiben-
reiniger verwenden.
xDem Scheibenwaschwasser gegebenenfalls geeignetes Frostschutz-
mittel beimischen.
Vorsicht!
xNiemals die von SEAT empfohlenen Reinigungsmittel mit anderen Reini-
gungsmitteln vermischen. Es kann sonst zu einer Ausflockung der Bestand-
teile und damit zur Verstopfung der Scheibenwaschdüsen kommen.
Abb. 77 Im Motorraum:
Deckel des Scheiben-
waschwasserbehälters.

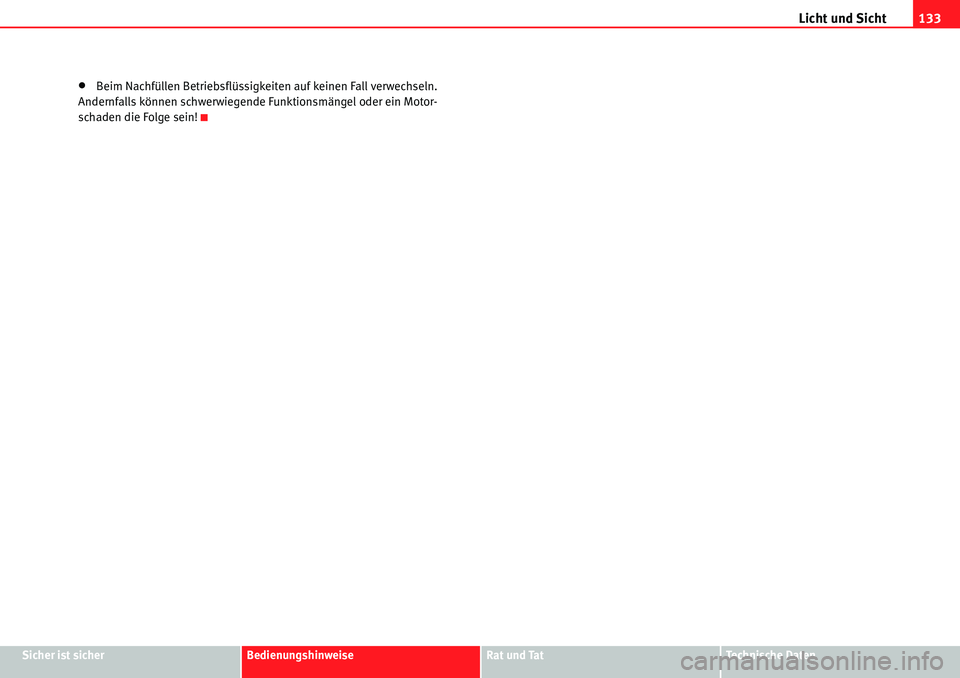

Licht und Sicht133
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten
xBeim Nachfüllen Betriebsflüssigkeiten auf keinen Fall verwechseln.
Andernfalls können schwerwiegende Funktionsmängel oder ein Motor-
schaden die Folge sein!

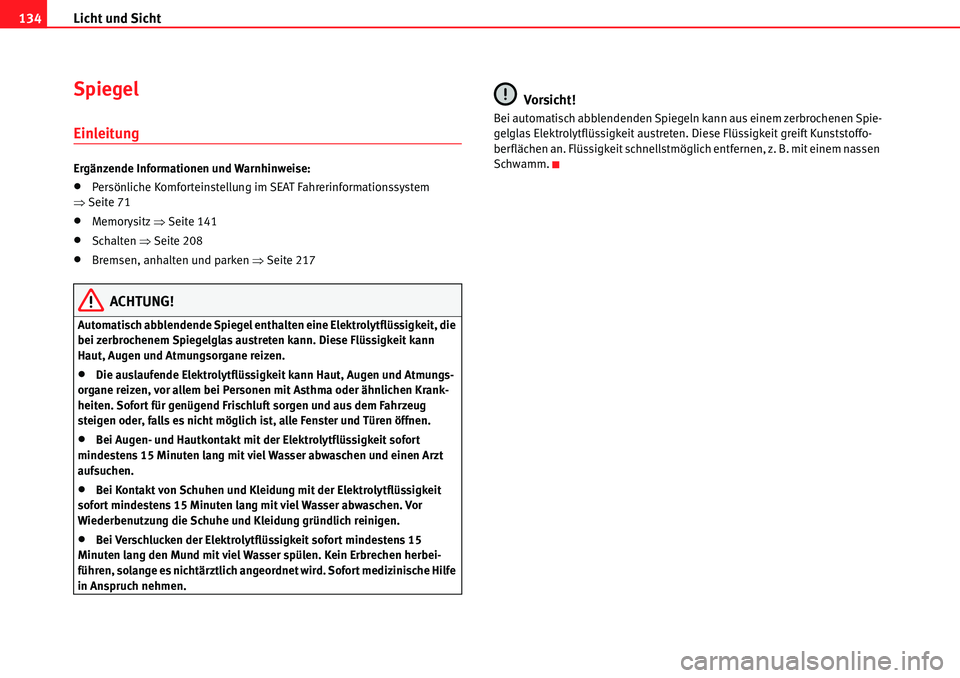

Licht und Sicht
134
Spiegel
Einleitung
Ergänzende Informationen und Warnhinweise:
xPersönliche Komforteinstellung im SEAT Fahrerinformationssystem
Ÿ Seite 71
xMemorysitz ŸSeite 141
xSchalten ŸSeite 208
xBremsen, anhalten und parken ŸSeite 217
ACHTUNG!
Automatisch abblendende Spiegel enthalten eine Elektrolytflüssigkeit, die
bei zerbrochenem Spiegelglas austreten kann. Diese Flüssigkeit kann
Haut, Augen und Atmungsorgane reizen.
xDie auslaufende Elektrolytflüssigkeit kann Haut, Augen und Atmungs-
organe reizen, vor allem bei Personen mit Asthma oder ähnlichen Krank-
heiten. Sofort für genügend Frischluft sorgen und aus dem Fahrzeug
steigen oder, falls es nicht möglich ist, alle Fenster und Türen öffnen.
xBei Augen- und Hautkontakt mit der Elektrolytflüssigkeit sofort
mindestens 15 Minuten lang mit viel Wasser abwaschen und einen Arzt
aufsuchen.
xBei Kontakt von Schuhen und Kleidung mit der Elektrolytflüssigkeit
sofort mindestens 15 Minuten lang mit viel Wasser abwaschen. Vor
Wiederbenutzung die Schuhe und Kleidung gründlich reinigen.
xBei Verschlucken der Elektrolytflüssigkeit sofort mindestens 15
Minuten lang den Mund mit viel Wasser spülen. Kein Erbrechen herbei-
führen, solange es nichtärztlich angeordnet wird. Sofort medizinische Hilfe
in Anspruch nehmen.
Vorsicht!
Bei automatisch abblendenden Spiegeln kann aus einem zerbrochenen Spie-
gelglas Elektrolytflüssigkeit austreten. Diese Flüssigkeit greift Kunststoffo-
berflächen an. Flüssigkeit schnellstmöglich entfernen, z. B. mit einem nassen
Schwamm.

Licht und Sicht135
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten
Innenspiegel
Der Fahrer muss den Innenspiegel immer so einstellen, dass eine ausrei-
chende Sicht nach hinten durch die Heckscheibe gewährleistet ist. Manuell abblendbare Innenspiegel
xGrundstellung: Hebel an der Spiegelunterkante zeigt nach vorn zur Front-
scheibe.
xZum Abblenden Hebel nach hinten ziehen ŸAbb. 78 .
Automatisch abblendender Innenspiegel
Legende zur Abb. 79:
Kontrollleuchte
Schalter
Sensor zum Erkennen des Lichteinfalls
Die automatische Abblendung lässt sich mit dem Schalter am Innenspiegel
Ÿ Abb. 79 ein- oder ausschalten. Bei eingeschalteter automatischer
Abblendung leuchtet die Kontrollleuchte auf.
Bei eingeschalteter Zündung blendet der Sensor den Innenspiegel in
Abhängigkeit der Dämmerung bei einem Lichteinfall von hinten automatisch
ab.
Die automatische Abblendung wird deaktiviert, wenn der Rückwärtsgang
eingelegt ist oder die Innen- oder Leseleuchte eingeschaltet ist.
Hinweis
Wenn der Lichteinfall auf den Sensor beeinträchtigt oder unterbrochen wird,
z. B. durch ein Sonnenschutzrollo, funktioniert der automatisch abblendende
Innenspiegel nicht bzw. nicht störungsfrei.
Abb. 78 Manuell
abblendbarer Innen-
spiegel.
Abb. 79 Automatisch
abblendender Innen-
spiegel.
A1
A2
A3
A2A1
A3
