2010 Seat Alhambra Betriebsanleitung (in German)

Situationen
368

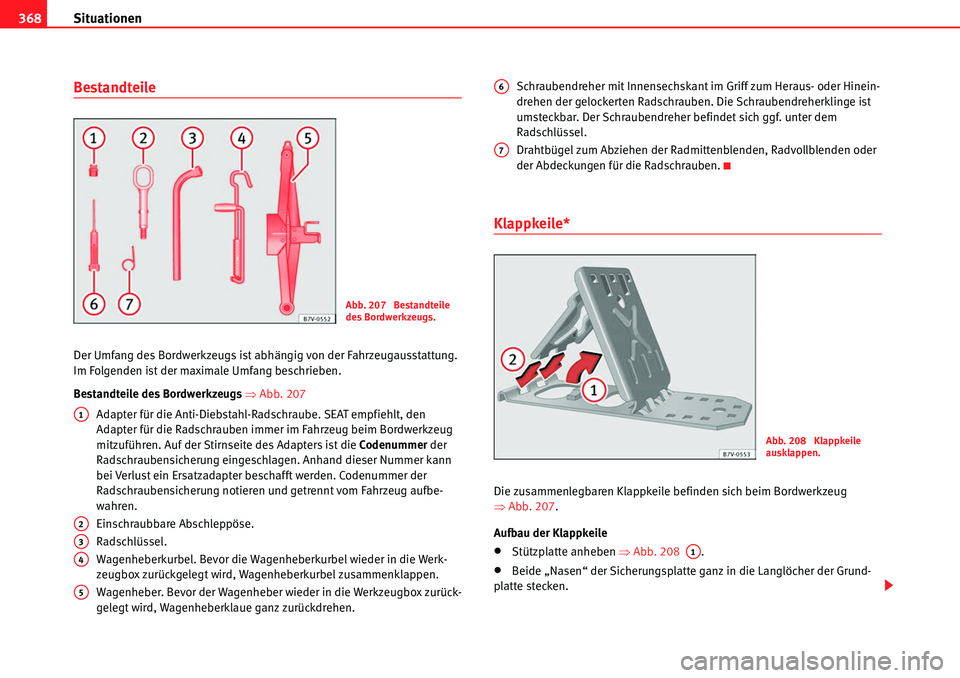

Bestandteile
Der Umfang des Bordwerkzeugs ist abhängig von der Fahrzeugausstattung.
Im Folgenden ist der maximale Umfang beschrieben.
Bestandteile des Bordwerkzeugs Ÿ Abb. 207
Adapter für die Anti-Diebstahl-Radschraube. SEAT empfiehlt, den
Adapter für die Radschrauben immer im Fahrzeug beim Bordwerkzeug
mitzuführen. Auf der Stirnseite des Adapters ist die Codenummer der
Radschraubensicherung eingeschlagen. Anhand dieser Nummer kann
bei Verlust ein Ersatzadapter beschafft werden. Codenummer der
Radschraubensicherung notieren und getrennt vom Fahrzeug aufbe-
wahren.
Einschraubbare Abschleppöse.
Radschlüssel.
Wagenheberkurbel. Bevor die Wagenheberkurbel wieder in die Werk-
zeugbox zurückgelegt wird, Wagenheberkurbel zusammenklappen.
Wagenheber. Bevor der Wagenheber wieder in die Werkzeugbox zurück-
gelegt wird, Wagenheberklaue ganz zurückdrehen. Schraubendreher mit Innensechskant im Griff zum Heraus- oder Hinein-
drehen der gelockerten Radschrauben. Die Schraubendreherklinge ist
umsteckbar. Der Schraubendreher befindet sich ggf. unter dem
Radschlüssel.
Drahtbügel zum Abziehen der Radmittenblenden, Radvollblenden oder
der Abdeckungen für die Radschrauben.
Klappkeile*
Die zusammenlegbaren Klappkeile befinden sich beim Bordwerkzeug
Ÿ Abb. 207.
Aufbau der Klappkeile
xStützplatte anheben ŸAbb. 208 .
xBeide „Nasen“ der Sicherungsplatte ganz in die Langlöcher der Grund-
platte stecken.
Abb. 207 Bestandteile
des Bordwerkzeugs.
A1
A2
A3
A4
A5
A6
A7
Abb. 208 Klappkeile
ausklappen.
A1

Situationen369
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

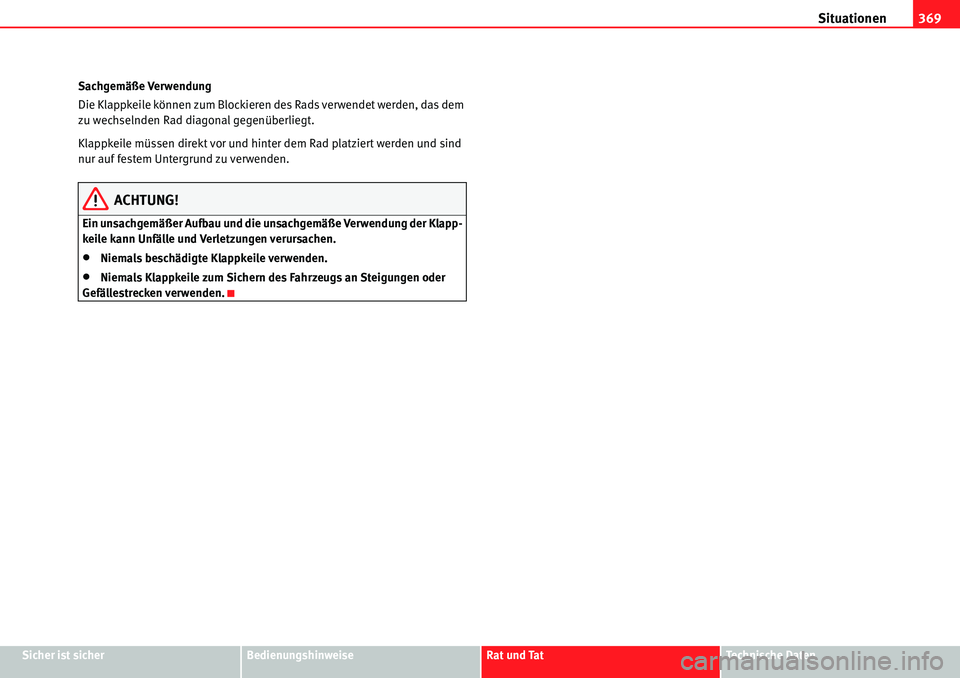

Sachgemäße Verwendung
Die Klappkeile können zum Blockieren des Rads verwendet werden, das dem
zu wechselnden Rad diagonal gegenüberliegt.
Klappkeile müssen direkt vor und hinter dem Rad platziert werden und sind
nur auf festem Untergrund zu verwenden.
ACHTUNG!
Ein unsachgemäßer Aufbau und die unsachgemäße Verwendung der Klapp-
keile kann Unfälle und Verletzungen verursachen.
xNiemals beschädigte Klappkeile verwenden.
xNiemals Klappkeile zum Sichern des Fahrzeugs an Steigungen oder
Gefällestrecken verwenden.

Situationen
370

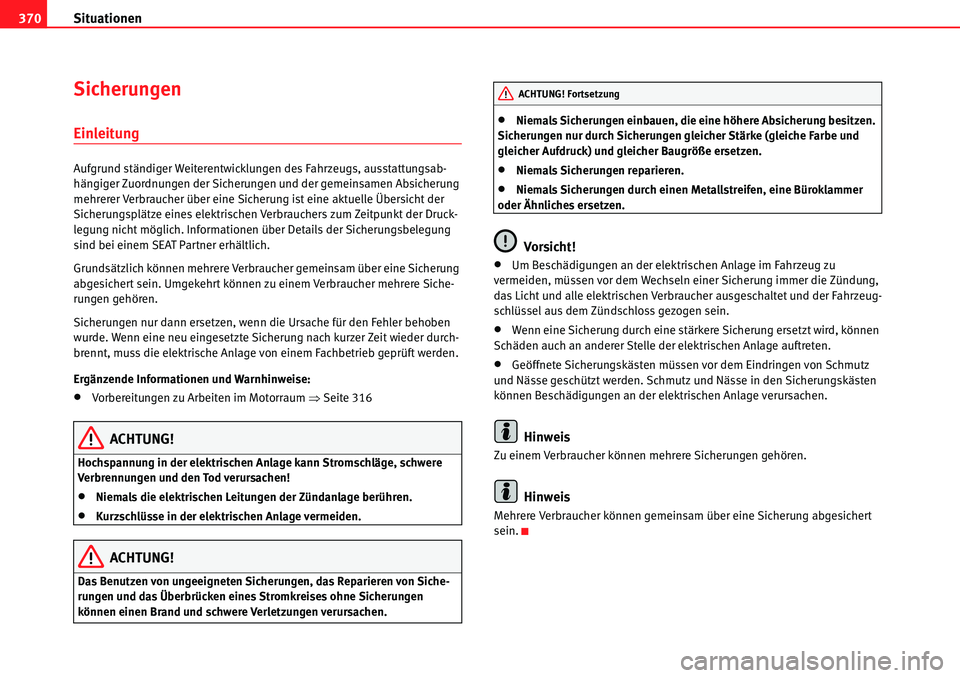

Sicherungen
Einleitung
Aufgrund ständiger Weiterentwicklungen des Fahrzeugs, ausstattungsab-
hängiger Zuordnungen der Sicherungen und der gemeinsamen Absicherung
mehrerer Verbraucher über eine Sicherung ist eine aktuelle Übersicht der
Sicherungsplätze eines elektrischen Verbrauchers zum Zeitpunkt der Druck-
legung nicht möglich. Informationen über Details der Sicherungsbelegung
sind bei einem SEAT Partner erhältlich.
Grundsätzlich können mehrere Verbraucher gemeinsam über eine Sicherung
abgesichert sein. Umgekehrt können zu einem Verbraucher mehrere Siche-
rungen gehören.
Sicherungen nur dann ersetzen, wenn die Ursache für den Fehler behoben
wurde. Wenn eine neu eingesetzte Sicherung nach kurzer Zeit wieder durch-
brennt, muss die elektrische Anlage von einem Fachbetrieb geprüft werden.
Ergänzende Informationen und Warnhinweise:
xVorbereitungen zu Arbeiten im Motorraum ŸSeite 316
ACHTUNG!
Hochspannung in der elektrischen Anlage kann Stromschläge, schwere
Verbrennungen und den Tod verursachen!
xNiemals die elektrischen Leitungen der Zündanlage berühren.
xKurzschlüsse in der elektrischen Anlage vermeiden.
ACHTUNG!
Das Benutzen von ungeeigneten Sicherungen, das Reparieren von Siche-
rungen und das Überbrücken eines Stromkreises ohne Sicherungen
können einen Brand und schwere Verletzungen verursachen.
xNiemals Sicherungen einbauen, die eine höhere Absicherung besitzen.
Sicherungen nur durch Sicherungen gleicher Stärke (gleiche Farbe und
gleicher Aufdruck) und gleicher Baugröße ersetzen.
xNiemals Sicherungen reparieren.
xNiemals Sicherungen durch einen Metallstreifen, eine Büroklammer
oder Ähnliches ersetzen.
Vorsicht!
xUm Beschädigungen an der elektrischen Anlage im Fahrzeug zu
vermeiden, müssen vor dem Wechseln einer Sicherung immer die Zündung,
das Licht und alle elektrischen Verbraucher ausgeschaltet und der Fahrzeug-
schlüssel aus dem Zündschloss gezogen sein.
xWenn eine Sicherung durch eine stärkere Sicherung ersetzt wird, können
Schäden auch an anderer Stelle der elektrischen Anlage auftreten.
xGeöffnete Sicherungskästen müssen vor dem Eindringen von Schmutz
und Nässe geschützt werden. Schmutz und Nässe in den Sicherungskästen
können Beschädigungen an der elektrischen Anlage verursachen.
Hinweis
Zu einem Verbraucher können mehrere Sicherungen gehören.
Hinweis
Mehrere Verbraucher können gemeinsam über eine Sicherung abgesichert
sein.
ACHTUNG! Fortsetzung

Situationen371
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

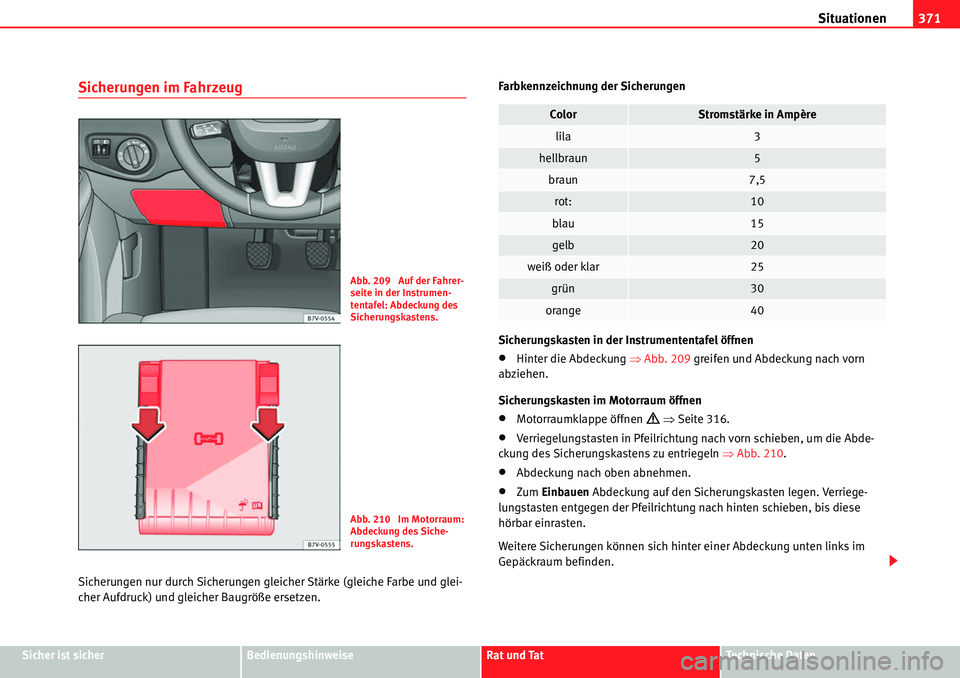

Sicherungen im Fahrzeug
Sicherungen nur durch Sicherungen gleicher Stärke (gleiche Farbe und glei-
cher Aufdruck) und gleicher Baugröße ersetzen. Farbkennzeichnung der Sicherungen
Sicherungskasten in der Instrumententafel öffnen
xHinter die Abdeckung
ŸAbb. 209 greifen und Abdeckung nach vorn
abziehen.
Sicherungskasten im Motorraum öffnen
xMotorraumklappe öffnen ’ Ÿ Seite 316.
xVerriegelungstasten in Pfeilrichtung nach vorn schieben, um die Abde-
ckung des Sicherungskastens zu entriegeln Ÿ Abb. 210.
xAbdeckung nach oben abnehmen.
xZum Einbauen Abdeckung auf den Sicherungskasten legen. Verriege-
lungstasten entgegen der Pfeilrichtung nach hinten schieben, bis diese
hörbar einrasten.
Weitere Sicherungen können sich hinter einer Abdeckung unten links im
Gepäckraum befinden.
Abb. 209 Auf der Fahrer-
seite in der Instrumen-
tentafel: Abdeckung des
Sicherungskastens.
Abb. 210 Im Motorraum:
Abdeckung des Siche-
rungskastens.
Col orStromstärke in Ampère
lila3
hellbraun5
braun7,5
rot:10
blau15
gelb20
weiß oder klar25
grün30
orange40

Situationen
372
Vorsicht!
xDie Abdeckungen der Sicherungskästen vorsichtig ausbauen und wieder
richtig anbauen, um Fahrzeugbeschädigungen zu vermeiden.
xGeöffnete Sicherungskästen müssen vor dem Eindringen von Schmutz
und Nässe geschützt werden. Schmutz und Nässe in den Sicherungskästen
können Beschädigungen an der elektrischen Anlage verursachen.
Hinweis
Im Fahrzeug befinden sich noch weitere Sicherungen als in diesem Kapitel
angegeben. Diese sollten nur von einem Fachbetrieb gewechselt werden.
Durchgebrannte Sicherungen auswechselnVorbereitungen
xZündung, das Licht und alle elektrischen Verbraucher ausschalten.
xEntsprechenden Sicherungskasten öffnen ŸSeite 371
Durchgebrannte Sicherungen erkennen
Eine durchgebrannte Sicherung ist am durchgeschmolzenen Metallstreifen
erkennbar ŸAbb. 211.
Mit einer Taschenlampe auf die Sich erung leuchten. Dadurch kann eine
durchgebrannte Sicherung besser erkannt werden.
Sicherung auswechseln
xGegebenenfalls Kunststoffzange aus der Abdeckung des Sicherungskas-
tens nehmen.
xBei kleinen Sicherungen Klammer von oben aufstecken ŸAbb. 212 .
xBei größeren Sicherungen Klammer seitlich auf die Sicherung schieben
Ÿ Abb. 212 .
xDurchgebrannte Sicherung herausziehen.
Abb. 211 Darstellung
einer durchgebrannten
Sicherung.
Abb. 212 Sicherung
entnehmen oder
einsetzen.
AA
AB

Situationen373
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten
xFalls die Sicherung durchgebrannt ist, Sicherung durch eine neue Siche-
rung gleicher Stärke (gleiche Farbe und gleicher Aufdruck) und gleicher
Größe ersetzen Ÿ.
xAbdeckung wieder einsetzen.
Vorsicht!
Wenn eine Sicherung durch eine stärkere Sicherung ersetzt wird, können
Schäden an anderer Stelle der elektrischen Anlage auftreten.

Situationen
374

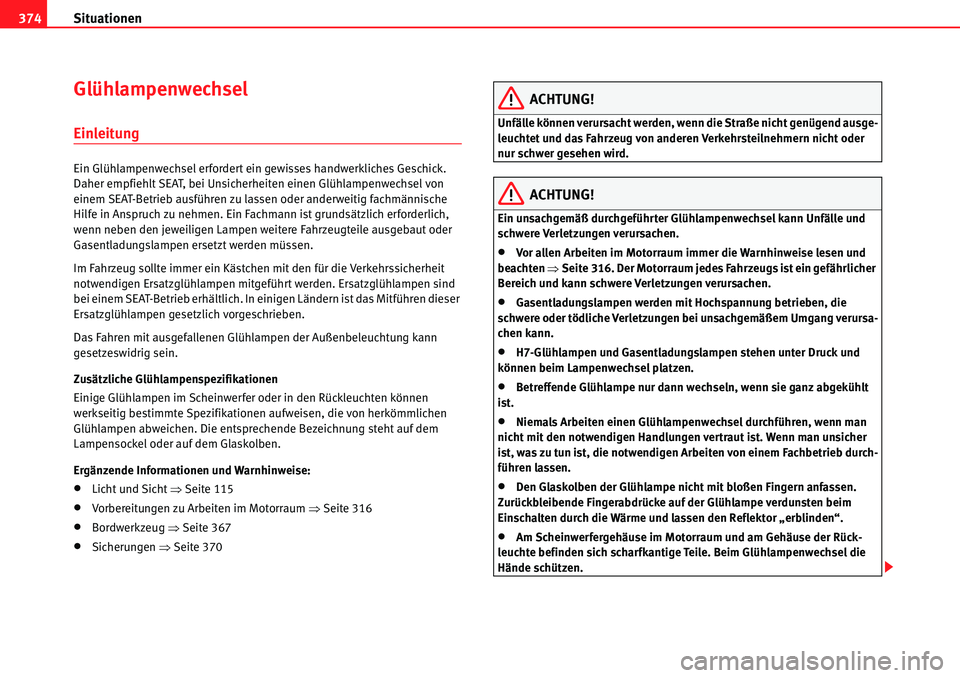

Glühlampenwechsel
Einleitung
Ein Glühlampenwechsel erfordert ein gewisses handwerkliches Geschick.
Daher empfiehlt SEAT, bei Unsicherheiten einen Glühlampenwechsel von
einem SEAT-Betrieb ausführen zu lassen oder anderweitig fachmännische
Hilfe in Anspruch zu nehmen. Ein Fachmann ist grundsätzlich erforderlich,
wenn neben den jeweiligen Lampen weitere Fahrzeugteile ausgebaut oder
Gasentladungslampen ersetzt werden müssen.
Im Fahrzeug sollte immer ein Kästchen mit den für die Verkehrssicherheit
notwendigen Ersatzglühlampen mitgeführt werden. Ersatzglühlampen sind
bei einem SEAT-Betrieb erhältlich. In einigen Ländern ist das Mitführen dieser
Ersatzglühlampen gesetzlich vorgeschrieben.
Das Fahren mit ausgefallenen Glühlampen der Außenbeleuchtung kann
gesetzeswidrig sein.
Zusätzliche Glühlampenspezifikationen
Einige Glühlampen im Scheinwerfer oder in den Rückleuchten können
werkseitig bestimmte Spezifikationen aufweisen, die von herkömmlichen
Glühlampen abweichen. Die entsprechende Bezeichnung steht auf dem
Lampensockel oder auf dem Glaskolben.
Ergänzende Informationen und Warnhinweise:
xLicht und Sicht Ÿ Seite 115
xVorbereitungen zu Arbeiten im Motorraum ŸSeite 316
xBordwerkzeug ŸSeite 367
xSicherungen ŸSeite 370
ACHTUNG!
Unfälle können verursacht werden, wenn die Straße nicht genügend ausge-
leuchtet und das Fahrzeug von anderen Verkehrsteilnehmern nicht oder
nur schwer gesehen wird.
ACHTUNG!
Ein unsachgemäß durchgeführter Glühlampenwechsel kann Unfälle und
schwere Verletzungen verursachen.
xVor allen Arbeiten im Motorraum immer die Warnhinweise lesen und
beachten ŸSeite 316. Der Motorraum jedes Fahrzeugs ist ein gefährlicher
Bereich und kann schwere Verletzungen verursachen.
xGasentladungslampen werden mit Hochspannung betrieben, die
schwere oder tödliche Verletzungen bei unsachgemäßem Umgang verursa-
chen kann.
xH7-Glühlampen und Gasentladungslampen stehen unter Druck und
können beim Lampenwechsel platzen.
xBetreffende Glühlampe nur dann wechseln, wenn sie ganz abgekühlt
ist.
xNiemals Arbeiten einen Glühlampenwechsel durchführen, wenn man
nicht mit den notwendigen Handlungen vertraut ist. Wenn man unsicher
ist, was zu tun ist, die notwendigen Arbeiten von einem Fachbetrieb durch-
führen lassen.
xDen Glaskolben der Glühlampe nicht mit bloßen Fingern anfassen.
Zurückbleibende Fingerabdrücke auf der Glühlampe verdunsten beim
Einschalten durch die Wärme und lassen den Reflektor „erblinden“.
xAm Scheinwerfergehäuse im Motorraum und am Gehäuse der Rück-
leuchte befinden sich scharfkantige Teile. Beim Glühlampenwechsel die
Hände schützen.

Situationen375
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

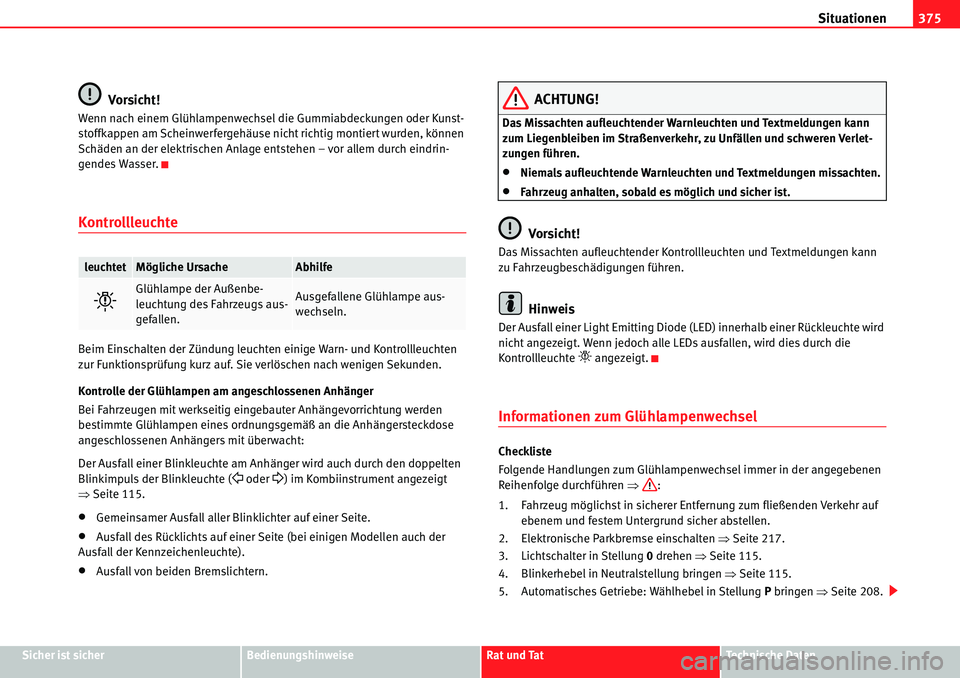

Vorsicht!
Wenn nach einem Glühlampenwechsel die Gummiabdeckungen oder Kunst-
stoffkappen am Scheinwerfergehäuse nicht richtig montiert wurden, können
Schäden an der elektrischen Anlage entstehen – vor allem durch eindrin-
gendes Wasser.
Kontrollleuchte
Beim Einschalten der Zündung leuchten einige Warn- und Kontrollleuchten
zur Funktionsprüfung kurz auf. Sie verlöschen nach wenigen Sekunden.
Kontrolle der Glühlampen am angeschlossenen Anhänger
Bei Fahrzeugen mit werkseitig eingebauter Anhängevorrichtung werden
bestimmte Glühlampen eines ordnungsgemäß an die Anhängersteckdose
angeschlossenen Anhängers mit überwacht:
Der Ausfall einer Blinkleuchte am Anhänger wird auch durch den doppelten
Blinkimpuls der Blinkleuchte (
 oder
) im Kombiinstrument angezeigt
Ÿ Seite 115.
xGemeinsamer Ausfall aller Blinklichter auf einer Seite.
xAusfall des Rücklichts auf einer Seite (bei einigen Modellen auch der
Ausfall der Kennzeichenleuchte).
xAusfall von beiden Bremslichtern.
ACHTUNG!
Das Missachten aufleuchtender Warnleuchten und Textmeldungen kann
zum Liegenbleiben im Straßenverkehr, zu Unfällen und schweren Verlet-
zungen führen.
xNiemals aufleuchtende Warnleuchten und Textmeldungen missachten.
xFahrzeug anhalten, sobald es möglich und sicher ist.
Vorsicht!
Das Missachten aufleuchtender Kontrollleuchten und Textmeldungen kann
zu Fahrzeugbeschädigungen führen.
Hinweis
Der Ausfall einer Light Emitting Diode (LED) innerhalb einer Rückleuchte wird
nicht angezeigt. Wenn jedoch alle LEDs ausfallen, wird dies durch die
Kontrollleuchte
 angezeigt.
Informationen zum Glühlampenwechsel
Checkliste
Folgende Handlungen zum Glühlampenwechsel immer in der angegebenen
Reihenfolge durchführen Ÿ:
1. Fahrzeug möglichst in sicherer Entfernung zum fließenden Verkehr auf ebenem und festem Untergrund sicher abstellen.
2. Elektronische Parkbremse einschalten ŸSeite 217.
3. Lichtschalter in Stellung 0 drehen ŸSeite 115.
4. Blinkerhebel in Neutralstellung bringen ŸSeite 115.
5. Automatisches Getriebe: Wählhebel in Stellung P bringen ŸSeite 208.
leuchtetMögliche UrsacheAbhilfe

Glühlampe der Außenbe-
leuchtung des Fahrzeugs aus-
gefallen.Ausgefallene Glühlampe aus-
wechseln.
