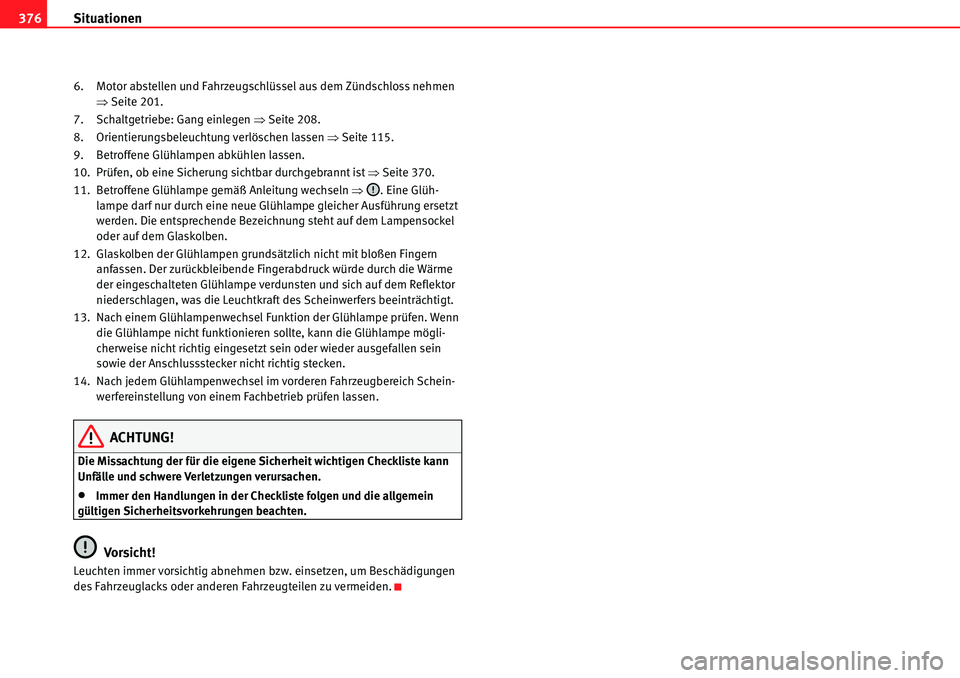

6. Motor abstellen und Fahrzeugschlüssel aus dem Zündschloss nehmen
ŸSeite 201.
7. Schaltgetriebe: Gang einlegen ŸSeite 208.
8. Orientierungsbeleuchtung verlöschen lassen ŸSeite 115.
9. Betroffene Glühlampen abkühlen lassen.
10. Prüfen, ob eine Sicherung sichtbar durchgebrannt ist ŸSeite 370.
11. Betroffene Glühlampe gemäß Anleitung wechseln Ÿ. Eine Glüh-
lampe darf nur durch eine neue Glühlampe gleicher Ausführung ersetzt
werden. Die entsprechende Bezeichnung steht auf dem Lampensockel
oder auf dem Glaskolben.
12. Glaskolben der Glühlampen grundsätzlich nicht mit bloßen Fingern anfassen. Der zurückbleibende Fingerabdruck würde durch die Wärme
der eingeschalteten Glühlampe verdunsten und sich auf dem Reflektor
niederschlagen, was die Leuchtkraft des Scheinwerfers beeinträchtigt.
13. Nach einem Glühlampenwechsel Funktion der Glühlampe prüfen. Wenn die Glühlampe nicht funktionieren sollte, kann die Glühlampe mögli-
cherweise nicht richtig eingesetzt sein oder wieder ausgefallen sein
sowie der Anschlussstecker nicht richtig stecken.
14. Nach jedem Glühlampenwechsel im vorderen Fahrzeugbereich Schein- werfereinstellung von einem Fachbetrieb prüfen lassen.
ACHTUNG!
Die Missachtung der für die eigene Sicherheit wichtigen Checkliste kann
Unfälle und schwere Verletzungen verursachen.
xImmer den Handlungen in der Checkliste folgen und die allgemein
gültigen Sicherheitsvorkehrungen beachten.
Vorsicht!
Leuchten immer vorsichtig abnehmen bzw. einsetzen, um Beschädigungen
des Fahrzeuglacks oder anderen Fahrzeugteilen zu vermeiden.

Situationen377
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten
Glühlampen im Halogen-Frontscheinwerfer auswechseln
Der Frontscheinwerfer muss für den Lampenwechsel nicht ausgebaut
werden. Handlungen nur in der angegebenen Reihenfolge ausführen:
Abb. 213 Im Motorraum:
Abdeckungen im linken
Frontscheinwerfer.
Abblendlicht, Tagfahr-
licht und Fernlicht und
Standlicht.
AAABACAbb. 214 Linker Schein-
werfer
Abb. 213,
Abb. 214 Blinklicht (kleiner Lam- penhalter)AbblendlichtTagfahrlichtFernlichtStandlicht
1.Checkliste beachten und Handlungen durchführen ŸSeite 375.
2.Motorraumklappe öffnen ’ Ÿ Seite 316.
3.Jeweilige Gummiabdeckung an der Scheinwerferrückseite abziehen.
4.
Lampenhalter bis
zum Anschlag nach links
drehen und mit der Glüh-
lampe nach hinten her- ausziehen.
Lampenhalter bis zum Anschlag nach links drehen
und mit der Glühlampe nach hinten herausziehen.
Drahtbügel in Pfeilrichtung
kräftig nach unten drücken
und Lampenhalter mit der Glühlampe nach hin- ten herausziehen.
Lampenhalter mit der Glühlampe nach hinten
herausziehen.
AAABAC
A1
A2A3

Situationen
378
Hinweis
Die Abbildungen zeigen den linken Scheinwerfer von hinten. Der rechte
Scheinwerfer ist spiegelbildlich aufgebaut.

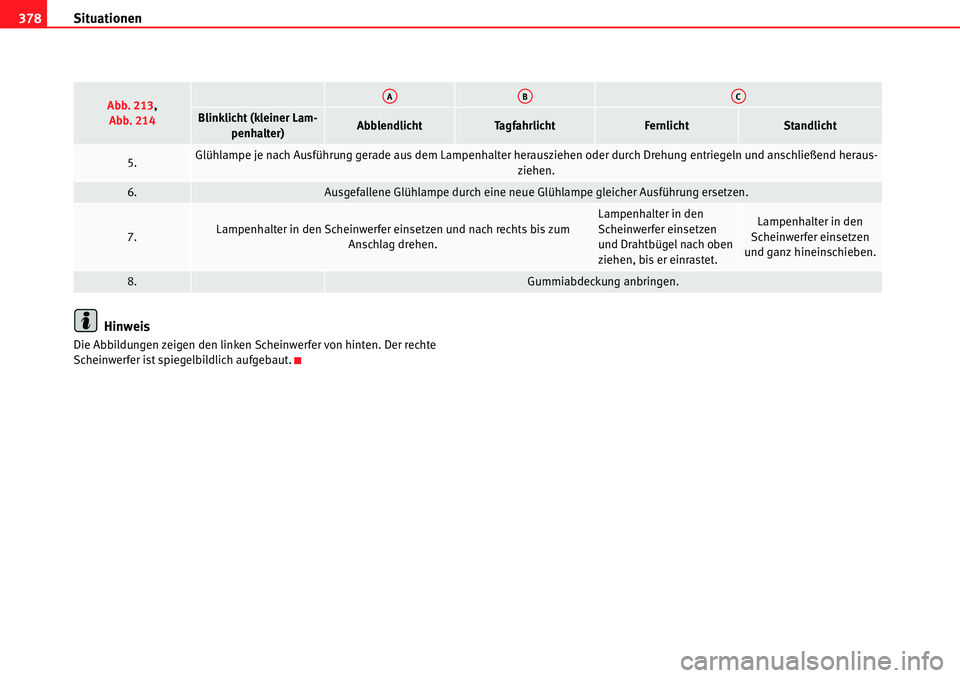

5.Glühlampe je nach Ausführung gerade aus dem Lampenhalter herausziehen oder durch Drehung entriegeln und anschließend heraus- ziehen.
6.Ausgefallene Glühlampe durch eine neue Glühlampe gleicher Ausführung ersetzen.
7.Lampenhalter in den Scheinwerfer einsetzen und nach rechts bis zum Anschlag drehen.Lampenhalter in den
Scheinwerfer einsetzen
und Drahtbügel nach oben
ziehen, bis er einrastet.Lampenhalter in den
Scheinwerfer einsetzen
und ganz hineinschieben.
8.Gummiabdeckung anbringen.
Abb. 213,
Abb. 214 Blinklicht (kleiner Lam- penhalter)AbblendlichtTa g f a h r l i c h tFernlichtStandlicht
AAABAC

Situationen379
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten
Glühlampe im Xenon-Frontscheinwerfer auswechseln
Der Frontscheinwerfer muss für den Lampenwechsel nicht ausgebaut
werden.
Handlungen nur in der angegebenen Reihenfolge ausführen: Für den Glühlampenwechsel des Xenon-Abblend- und Fernlichts fachmänni-
sche Hilfe in Anspruch nehmen
Ÿ in „Einleitung“ auf Seite 374.
Hinweis
Die Abbildungen zeigen den linken Scheinwerfer. Der rechte Scheinwerfer ist
spiegelbildlich aufgebaut.
Abb. 215 Im Motorraum:
Abdeckung für Blinklicht.
Abb. 216 Blinklichtlam-
penhalter und Abbie-
gelicht .A1A2
Blinklicht Abbiegelicht
1.Checkliste beachten und Handlungen durchführen ŸSeite 375.
2.Motorraumklappe öffnen ’ Ÿ Seite 316.
3.Abdeckung ŸAbb. 215 in Pfeilrichtung drehen und abziehen.
4.
Lampenhalter ŸAbb. 216 bis
zum Anschlag nach links drehen
und mit der Glühlampe nach hin-
ten herausziehen.Drahtbügel in Pfeilrichtung kräf-
tig nach unten drücken und Lam-
penhalter ŸAbb. 216 mit der
Glühlampe nach hinten heraus-
ziehen.
5.Glühlampe je nach Ausführung gerade aus dem Lampenhalter her-
ausziehen oder durch Drehung entriegeln und anschließend heraus- ziehen.
6.Ausgefallene Glühlampe durch eine neue Glühlampe gleicher Aus-führung ersetzen.
7.Lampenhalter in den Scheinwer-
fer einsetzen und nach rechts bis
zum Anschlag drehen.Lampenhalter in den Scheinwer-
fer einsetzen und Drahtbügel
nach oben ziehen, bis er einras-
tet.
8.Abdeckung ŸAbb. 215 entgegen der Pfeilrichtung bis zum
Anschlag drehen.
A1A2
A1
A2

Situationen
380

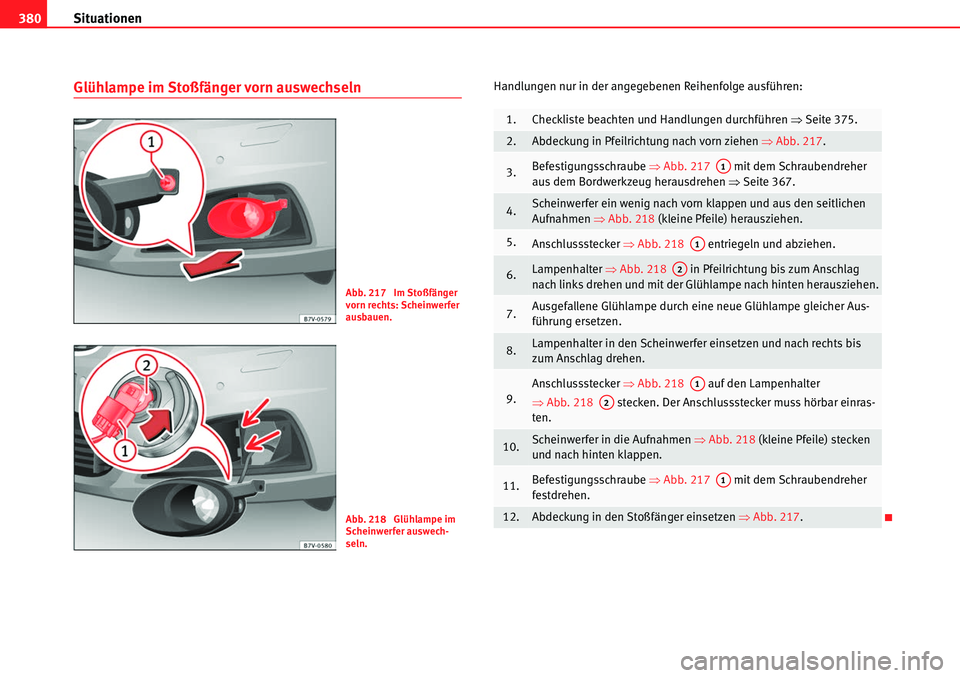

Glühlampe im Stoßfänger vorn auswechselnHandlungen nur in der angegebenen Reihenfolge ausführen:
Abb. 217 Im Stoßfänger
vorn rechts: Scheinwerfer
ausbauen.
Abb. 218 Glühlampe im
Scheinwerfer auswech-
seln.
1.Checkliste beachten und Handlungen durchführen ŸSeite 375.
2.Abdeckung in Pfeilrichtung nach vorn ziehen ŸAbb. 217.
3.Befestigungsschraube ŸAbb. 217 mit dem Schraubendreher
aus dem Bordwerkzeug herausdrehen ŸSeite 367.
4.Scheinwerfer ein wenig nach vorn klappen und aus den seitlichen
Aufnahmen ŸAbb. 218 (kleine Pfeile) herausziehen.
5.Anschlussstecker ŸAbb. 218 entriegeln und abziehen.
6.Lampenhalter ŸAbb. 218 in Pfeilrichtung bis zum Anschlag
nach links drehen und mit der Glühlampe nach hinten herausziehen.
7.Ausgefallene Glühlampe durch eine neue Glühlampe gleicher Aus-
führung ersetzen.
8.Lampenhalter in den Scheinwerfer einsetzen und nach rechts bis
zum Anschlag drehen.
9.Anschlussstecker ŸAbb. 218 auf den Lampenhalter
Ÿ Abb. 218 stecken. Der Anschlussstecker muss hörbar einras-
ten.
10.Scheinwerfer in die Aufnahmen ŸAbb. 218 (kleine Pfeile) stecken
und nach hinten klappen.
11.Befestigungsschraube ŸAbb. 217 mit dem Schraubendreher
festdrehen.
12.Abdeckung in den Stoßfänger einsetzen ŸAbb. 217 .
A1
A1
A2
A1
A2
A1

Situationen381
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

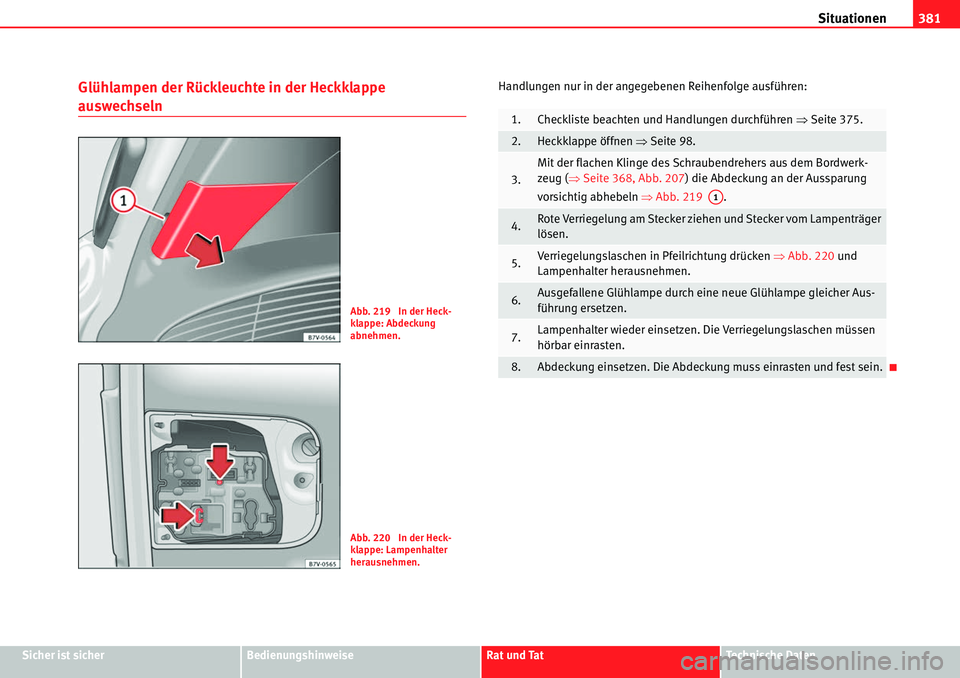

Glühlampen der Rückleuchte in der Heckklappe
auswechseln
Handlungen nur in der angegebenen Reihenfolge ausführen:
Abb. 219 In der Heck-
klappe: Abdeckung
abnehmen.
Abb. 220 In der Heck-
klappe: Lampenhalter
herausnehmen.
1.Checkliste beachten und Handlungen durchführen ŸSeite 375.
2.Heckklappe öffnen ŸSeite 98.
3.
Mit der flachen Klinge des Schraubendrehers aus dem Bordwerk-
zeug ( ŸSeite 368, Abb. 207 ) die Abdeckung an der Aussparung
vorsichtig abhebeln ŸAbb. 219 .
4.Rote Verriegelung am Stecker ziehen und Stecker vom Lampenträger
lösen.
5.Verriegelungslaschen in Pfeilrichtung drücken ŸAbb. 220 und
Lampenhalter herausnehmen.
6.Ausgefallene Glühlampe durch eine neue Glühlampe gleicher Aus-
führung ersetzen.
7.Lampenhalter wieder einsetzen. Die Verriegelungslaschen müssen
hörbar einrasten.
8.Abdeckung einsetzen. Die Abdeckung muss einrasten und fest sein.
A1

Situationen
382
Glühlampen der Rückleuchte in der Karosserie auswechseln
Handlungen nur in der angegebenen Reihenfolge ausführen. Rückleuchte ausbauen
Handlungen nur in der angegebenen Reihenfolge ausführen:
Abb. 221 Seitlich im Gepäckraum: Rückleuchte links
und rechts ausbauen. Abdeckkappe abziehen,
Befestigungsschraube.A1A2
Abb. 222 Rückleuchte in
der Karosserie: Lampen-
halter ausbauen. bis
: Verriegelungslasche.
A1A4
Rückleuchte linksRückleuchte rechts
1.Checkliste beachten und Handlungen durchführen ŸSeite 375.
2.Heckklappe öffnen ŸSeite 98.
3.Ablagefach links im Gepäckraum
öffnen ŸSeite 168.Halterung der 12-Volt-Steckdose
unter leichtem Druck nach unten
schieben ŸAbb. 221 (Pfeil).
4.Abdeckkappe ŸAbb. 221
um 90° in Pfeilrichtung drehen
und abziehen.
5.Befestigungsschraube Ÿ Abb. 221 mit dem Schraubendreher
aus dem Bordwerkzeug herausdrehen ŸSeite 367. Die Schraube
bleibt gesichert in ihrer Position.
AB
A1
A2

Situationen383
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten
Glühlampe wechseln
Rückleuchte einbauen
Handlungen nur in der angegebenen Reihenfolge ausführen:
6.Rückleuchte vorsichtig nach hinten aus der Karosserie herauszie-
hen.
7.Kleinen roten Sicherungsbügel am Anschlussstecker nach außen
ziehen und Anschlussstecker abziehen.
8.Rückleuchte abnehmen und auf eine saubere, glatte Fläche legen.
9.Zum Entriegeln des Lampenhalters Verriegelungslaschen
ŸSeite 382, Abb. 222 bis in Pfeilrichtung drücken.
10.Lampenhalter aus der Rückleuchte herausnehmen.
11.Ausgefallene Glühlampe durch eine neue Glühlampe gleicher Aus-
führung ersetzen.
12.Lampenhalter in die Rückleuchte einsetzen. Die Verriegelungsla-
schen müssen hörbar einrasten.
13.Anschlussstecker einstecken und roten Sicherungsbügel hineindrü-
cken, um den Anschlussstecker zu verriegeln.
Rückleuchte linksRückleuchte rechts
14.Rückleuchte vorsichtig in die Öffnung der Karosserie einsetzen.
Dabei obere Führungsschiene am Leuchtengehäuse auf den runden
Befestigungsring stecken.
15.Weiße Befestigungsschraube mit dem Schraubendreher aus dem Bordwerkzeug festdrehen.
16.Den richtigen Einbau und festen Sitz der Rückleuchte kontrollieren.
Rückleuchte linksRückleuchte rechts
A1A4
17.Abdeckkappe einsetzen und
um 90° entgegen der Pfeilrich-
tung drehen.Halterung der 12-Volt-Steckdose
unter leichtem Druck nach oben
schieben, bis sie fest geschlos-
sen ist.
18.Ablagefach schließen.
19.Heckklappe schließen ŸSeite 98.
Rückleuchte linksRückleuchte rechts
A1
