2010 Seat Alhambra Betriebsanleitung (in German)

Sitze und Ablage
168
Ablagen
Einleitung
Ablagefächer sind nur zur Ablage leichter oder kleinerer Gegenstände zu
verwenden.
Im Ablagefach in der Mittelarmlehne vorn kann sich die werkseitig einge-
baute AUX-IN-Buchse oder die Multimediabuchse (MEDIA-IN) befinden.
Im Ablagefach links im Gepäckraum kann sich der werkseitig eingebaute CD-
Wechsler befinden.
Ergänzende Informationen und Warnhinweise:
xKindersitze (Zubehör) ŸSeite 43
xGepäckraum ŸSeite 151
xInnenraum pflegen und reinigen ŸSeite 286
xŸ Heft „Radio“ oder ŸHeft „Navigationssystem“
ACHTUNG!
Lose Gegenstände können bei plötzlichen Fahr- oder Bremsmanövern
durch den Fahrzeuginnenraum fliegen. Das kann schwere Verletzungen
verursachen und auch zum Verlust der Kontrolle über das Fahrzeug führen.
xSie sollten im Fahrzeuginnenraum weder Tiere transportieren, noch
harte, schwere bzw. scharfe Gegenstände abstellen, insbesondere nicht an
folgenden Stellen: in offenen Ablagen, in der Schalttafel, auf der Hutab-
lage, in Kleidung oder in Tüten.
xAblagefächer während der Fahrt immer geschlossen halten.
ACHTUNG!
Gegenstände im Fußraum des Fahrers können das ungehinderte Betätigen
der Pedale verhindern. Das kann zum Verlust der Fahrzeugkontrolle führen
und erhöht das Risiko schwerer Verletzungen.
xDarauf achten, dass alle Pedale immer ungehindert betätigt werden
können.
xFußmatte immer sicher im Fußraum befestigen.
xNiemals Fußmatten oder andere Bodenbeläge über die eingebaute
Fußmatte legen.
xDarauf achten, dass keine Gegenstände während der Fahrt in den
Fußraum des Fahrers gelangen.
Vorsicht!
xDie Heizfäden in der Heckscheibe können durch scheuernde Gegen-
stände auf der Ablagefläche zerstört werden.
xKeine wärmeempfindlichen Gegenstände, Lebensmittel oder Medika-
mente im Fahrzeuginnenraum aufbewahren. Wärme und Kälte können sie
beschädigen oder unbrauchbar machen.
xIm Fahrzeug abgelegte Gegenstände aus lichtdurchlässigen Materialien
wie z. B. Brillen, Lupen oder transparente Saugnäpfe an den Fenster-
scheiben, können das Sonnenlicht bündeln und dadurch Schäden am Fahr-
zeug verursachen.
Hinweis
Damit verbrauchte Luft aus dem Fahrzeug entweichen kann, Entlüftungsöff-
nungen zwischen Heckscheibe und Ablagefläche nicht abdecken.

Sitze und Ablage169
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten
Brillenfach in der Dachkonsole
Zum Öffnen Taste drücken und loslassen ŸAbb. 108 (Pfeil).
Zum Schließen den Deckel nach oben drücken, bis er einrastet.
Um die Funktion der Innenraumüberwachung zu gewährleisten, muss das
Brillenfach beim Verriegeln des Fahrzeugs geschlossen sein ŸSeite 91.
Ablagefächer in der Dachkonsole*
Zum Öffnen Taste drücken und loslassen ŸAbb. 109.
Zum Schließen Ablagefach nach oben drücken, bis es einrastet.
Um die Funktion der Innenraumüberwachung zu gewährleisten, müssen die
Ablagefächer beim Verriegeln des Fahrzeugs geschlossen sein.
Abb. 108 In der Dachkon-
sole: Brillenfach.Abb. 109 In der Dachkon-
sole: Ablagefächer.

Sitze und Ablage
170
Ablagefach in der Instrumententafel
Das Ablagefach in der Instrumententafel kann mit einer Abdeckung versehen
sein.
Zum Öffnen die Taste in der Abdeckung drücken ŸAbb. 110 (Pfeil).
Zum Schließen die Abdeckung nach unten drücken, bis sie sicher einrastet.
Ablagefach in der Mittelkonsole vorn
Vorne in der Mittelkonsole befindet sich ein offenes Ablagefach ŸAbb. 111,
in dem sich eine 12-Volt-Steckdose befinden kann ŸSeite 181.
Abb. 110 Ablagefach in
der Instrumententafel.Abb. 111 Ablagefach in
der Mittelkonsole vorn.

Sitze und Ablage171
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten
Ablagefach in der Mittelarmlehne vorn
Zum Öffnen die Mittelarmlehne in Pfeilrichtung ganz nach oben heben
Ÿ Abb. 112 .
Zum Schließen Mittelarmlehne nach unten führen.
ACHTUNG!
Die Mittelarmlehne kann die Bewegungsfreiheit der Arme des Fahrers
beeinträchtigen und dadurch Unfälle und schwere Verletzungen verursa-
chen.
xAblagefächer in der Mittelarmlehne während der Fahrt immer
geschlossen halten.
ACHTUNG!
Niemals eine Person oder ein Kind auf der Mittelarmlehne befördern.
Kartenhalter
In der unteren Mittelkonsole können sich Kartenhalter ŸAbb. 113 zur
Ablage von z. B. Münzen, Tankkarten, Parkscheinen oder Ähnlichem
befinden.
Hinweis
Um Missbrauch und Diebstahl vorzubeugen, Kartenhalter nicht zur Aufbe-
wahrung von Geld-, Scheck- und Kreditkarten oder Ähnlichem verwenden.
Abb. 112 Ablagefach in
der Mittelarmlehne vorn.Abb. 113 Mittelkonsole
unten: Kartenfach.
A1

Sitze und Ablage
172

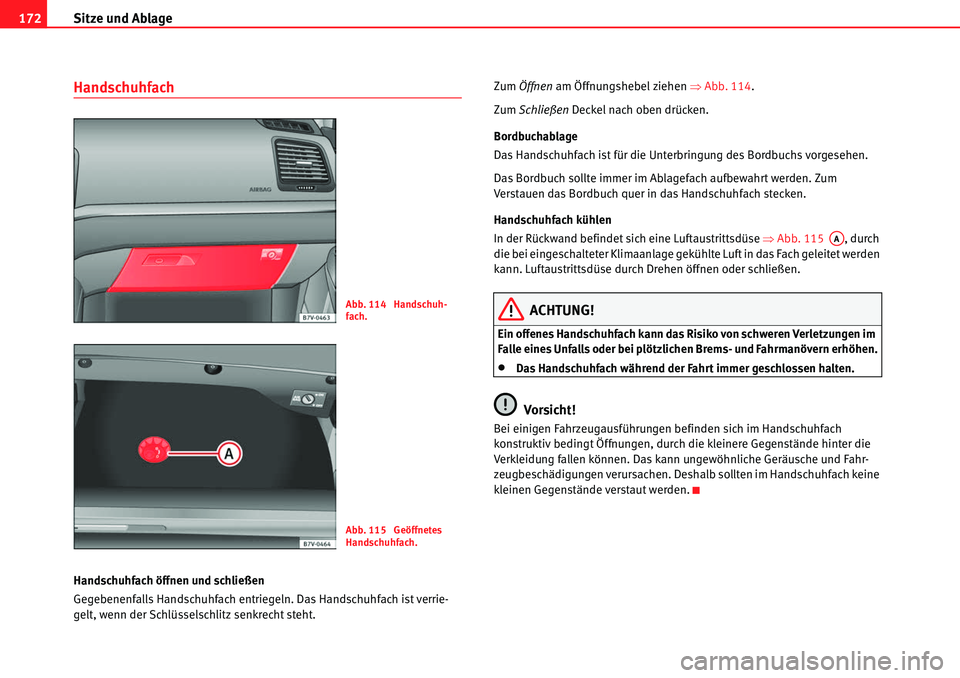

Handschuhfach
Handschuhfach öffnen und schließen
Gegebenenfalls Handschuhfach entriegeln. Das Handschuhfach ist verrie-
gelt, wenn der Schlüsselschlitz senkrecht steht. Zum
Öffnen am Öffnungshebel ziehen ŸAbb. 114 .
Zum Schließen Deckel nach oben drücken.
Bordbuchablage
Das Handschuhfach ist für die Unterbringung des Bordbuchs vorgesehen.
Das Bordbuch sollte immer im Ablagefach aufbewahrt werden. Zum
Verstauen das Bordbuch quer in das Handschuhfach stecken.
Handschuhfach kühlen
In der Rückwand befindet sich eine Luftaustrittsdüse ŸAbb. 115 , durch
die bei eingeschalteter Klimaanlage gekühlte Luft in das Fach geleitet werden
kann. Luftaustrittsdüse durch Drehen öffnen oder schließen.
ACHTUNG!
Ein offenes Handschuhfach kann das Risiko von schweren Verletzungen im
Falle eines Unfalls oder bei plötzlichen Brems- und Fahrmanövern erhöhen.
xDas Handschuhfach während der Fahrt immer geschlossen halten.
Vorsicht!
Bei einigen Fahrzeugausführungen befinden sich im Handschuhfach
konstruktiv bedingt Öffnungen, durch die kleinere Gegenstände hinter die
Verkleidung fallen können. Das kann ungewöhnliche Geräusche und Fahr-
zeugbeschädigungen verursachen. Deshalb sollten im Handschuhfach keine
kleinen Gegenstände verstaut werden.
Abb. 114 Handschuh-
fach.
Abb. 115 Geöffnetes
Handschuhfach.
AA

Sitze und Ablage173
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten
Ablagen im Fußraum hinten
Fußmatte (falls vorhanden) zur Seite legen.
Deckel zum Aufstellen hinten in der Mitte ŸAbb. 116 (Pfeil) nach oben
ziehen.
Deckel zum Herunterklappen nach unten drücken.
ACHTUNG!
Ungesicherte Kinder und nicht richtig gesicherte Kinder können sich
während der Fahrt schwere oder tödliche Verletzungen zuziehen.
xWenn ein Kindersitz mit einem Untergestell bzw. Stützfuß verwendet
wird, muss immer darauf geachtet werden, dass das Untergestell bzw. der
Stützfuß richtig und sicher installiert sind.
xWenn das Fahrzeug über ein Ablagefach im Fußraum vor der letzten
Sitzreihe verfügt, kann dieses Fach nicht wie vorgesehen genutzt werden,
statt dessen muss es mit einem speziellen Zubehör ausgefüllt werden,
damit die Auflage bzw. der Fuß richtig auf dem geschlossenen Fach aufsitzt und der Kindersitz ordnungsgemäß gesichert ist. Wenn das Staufach in
Verbindung mit einem Kindersitz mit Untergestell bzw. Stützfuß nicht
entsprechend gesichert wird, kann es im Falle eines Unfalls durchbrechen,
das Kind könnte umherschleudern und sich schwere Verletzungen
zuziehen.
xDie Anleitung des Kindersitzherstellers lesen und beachten.
Schubladen*
Unter jedem Vordersitz kann sich eine Schublade befinden.
Schublade öffnen oder schließen
Zum
Öffnen Taste am Schubladengriff betätigen und Schublade aufziehen.
Zum Schließen Schublade bis in die Verrastung unter den Vordersitz
schieben.
Abb. 116 Ablagen im
Fußraum der zweiten Sitz-
reihe.
ACHTUNG! Fortsetzung
Abb. 117 Unter dem
Vordersitz: Schublade.

Sitze und Ablage
174
ACHTUNG!
Eine offene Schublade kann die Bedienung der Pedale behindern. Das kann
zu Unfällen und schweren Verletzungen führen.
xSchublade während der Fahrt immer geschlossen halten. Andernfalls
können unter anderem die Schublade und herausfallende Gegenstände in
den Fußraum des Fahrers gelangen und die Pedale behindern.
Klapptisch
Zum Aufstellen Klapptisch nach oben ziehen ŸAbb. 118 (Pfeil).
Im Klapptisch ist ein Getränkehalter integriert ŸSeite 177.
Zum Herunterklappen Klapptisch so weit wie möglich nach unten drücken
Ÿ Abb. 118.
ACHTUNG!
Der Klapptisch muss während der Fahrt immer heruntergeklappt sein, um
das Risiko von Verletzungen zu reduzieren.
Mobiler Abfallbehälter
Der mobile Abfallbehälter kann in der Schiebetür in den Getränkeflaschen-
halter in der Türverkleidung gesteckt werden.
ACHTUNG!
Mobilen Abfallbehälter nicht als Aschenbecher benutzen, um das Risiko
eines Brandes zu vermeiden.
Abb. 118 Am Vordersitz:
Klapptisch.
Abb. 119 In der Türver-
kleidung der linken Schie-
betür: mobiler Abfallbe-
hälter.

Sitze und Ablage175
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

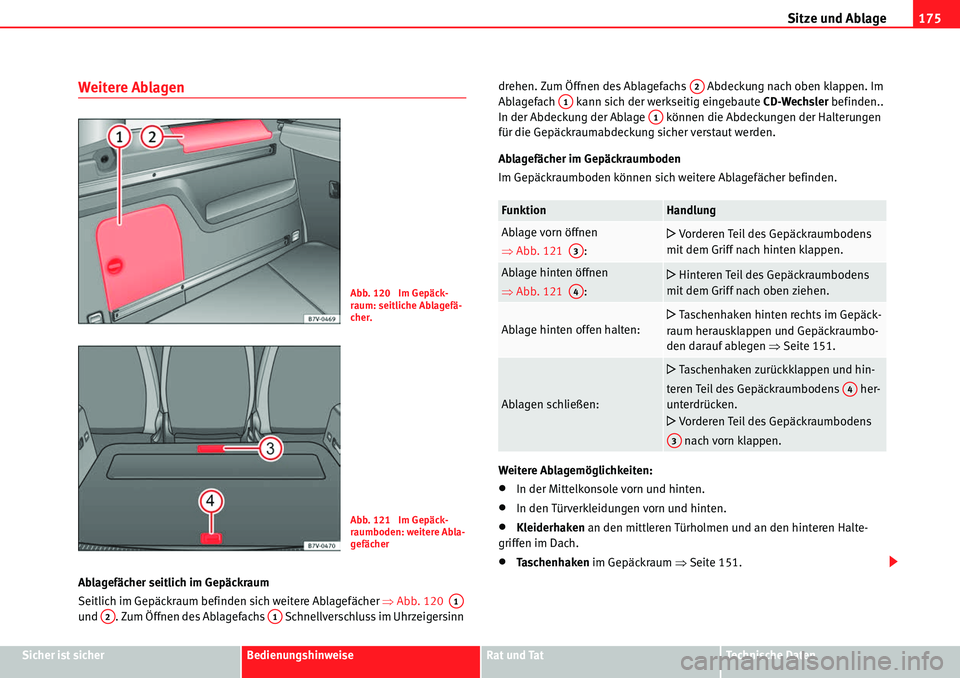

Weitere Ablagen
Ablagefächer seitlich im Gepäckraum
Seitlich im Gepäckraum befinden sich weitere Ablagefächer ŸAbb. 120
und . Zum Öffnen des Ablagefachs Schnellverschluss im Uhrzeigersinn drehen. Zum Öffnen des Ablagefachs Abdeckung nach oben klappen. Im
Ablagefach kann sich der werkseitig eingebaute
CD-Wechsler befinden..
In der Abdeckung der Ablage können die Abdeckungen der Halterungen
für die Gepäckraumabdeckung sicher verstaut werden.
Ablagefächer im Gepäckraumboden
Im Gepäckraumboden können sich weitere Ablagefächer befinden.
Weitere Ablagemöglichkeiten:
xIn der Mittelkonsole vorn und hinten.
xIn den Türverkleidungen vorn und hinten.
xKleiderhaken an den mittleren Türholmen und an den hinteren Halte-
griffen im Dach.
xTaschenhaken im Gepäckraum ŸSeite 151.
Abb. 120 Im Gepäck-
raum: seitliche Ablagefä-
cher.
Abb. 121 Im Gepäck-
raumboden: weitere Abla-
gefächer
A1A2A1
FunktionHandlung
Ablage vorn öffnen
ŸAbb. 121 :„ Vorderen Teil des Gepäckraumbodens
mit dem Griff nach hinten klappen.
Ablage hinten öffnen
Ÿ Abb. 121 :„ Hinteren Teil des Gepäckraumbodens
mit dem Griff nach oben ziehen.
Ablage hinten offen halten:„ Taschenhaken hinten rechts im Gepäck-
raum herausklappen und Gepäckraumbo-
den darauf ablegen Ÿ Seite 151.
Ablagen schließen:
„ Taschenhaken zurückklappen und hin-
teren Teil des Gepäckraumbodens her-
unterdrücken.
„ Vorderen Teil des Gepäckraumbodens
nach vorn klappen.
A2A1A1
A3
A4
A4
A3
