1998 MITSUBISHI MONTERO Service Manual

Page 921 of 1501

MITSUBISHI MONTERO 1998  Service Manual Fig. 22:  Wiring Diagram (Montero 3.5L - Federal Emissions - 1 Of 3)

Page 922 of 1501

MITSUBISHI MONTERO 1998  Service Manual Fig. 23:  Wiring Diagram (Montero 3.5L - Federal Emissions - 2 Of 3)

Page 923 of 1501

MITSUBISHI MONTERO 1998  Service Manual Fig. 24:  Wiring Diagram (Montero 3.5L - Federal Emissions - 3 Of 3)

Page 924 of 1501

MITSUBISHI MONTERO 1998  Service Manual Fig. 25:  Wiring Diagram (Montero Sport 2.4L - California Emissions -
1 Of 3)

Page 925 of 1501

MITSUBISHI MONTERO 1998  Service Manual Fig. 26:  Wiring Diagram (Montero Sport 2.4L - California Emissions -
2 Of 3)

Page 926 of 1501

MITSUBISHI MONTERO 1998  Service Manual Fig. 27:  Wiring Diagram (Montero Sport 2.4L - California Emissions -
3 Of 3)

Page 927 of 1501

MITSUBISHI MONTERO 1998  Service Manual Fig. 28:  Wiring Diagram (Montero Sport 2.4L - Federal Emissions - 1
Of 3)

Page 928 of 1501

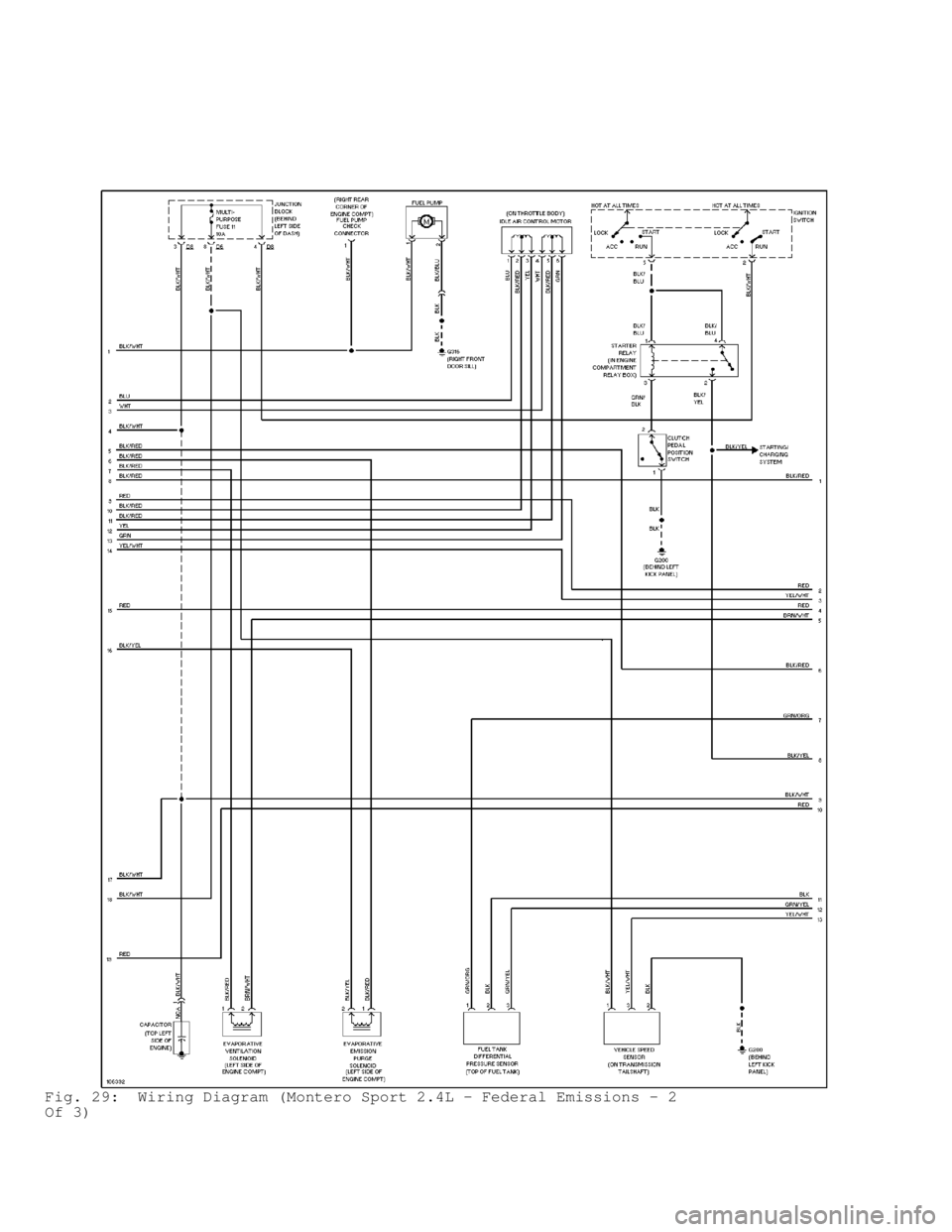

MITSUBISHI MONTERO 1998  Service Manual Fig. 29:  Wiring Diagram (Montero Sport 2.4L - Federal Emissions - 2
Of 3)
