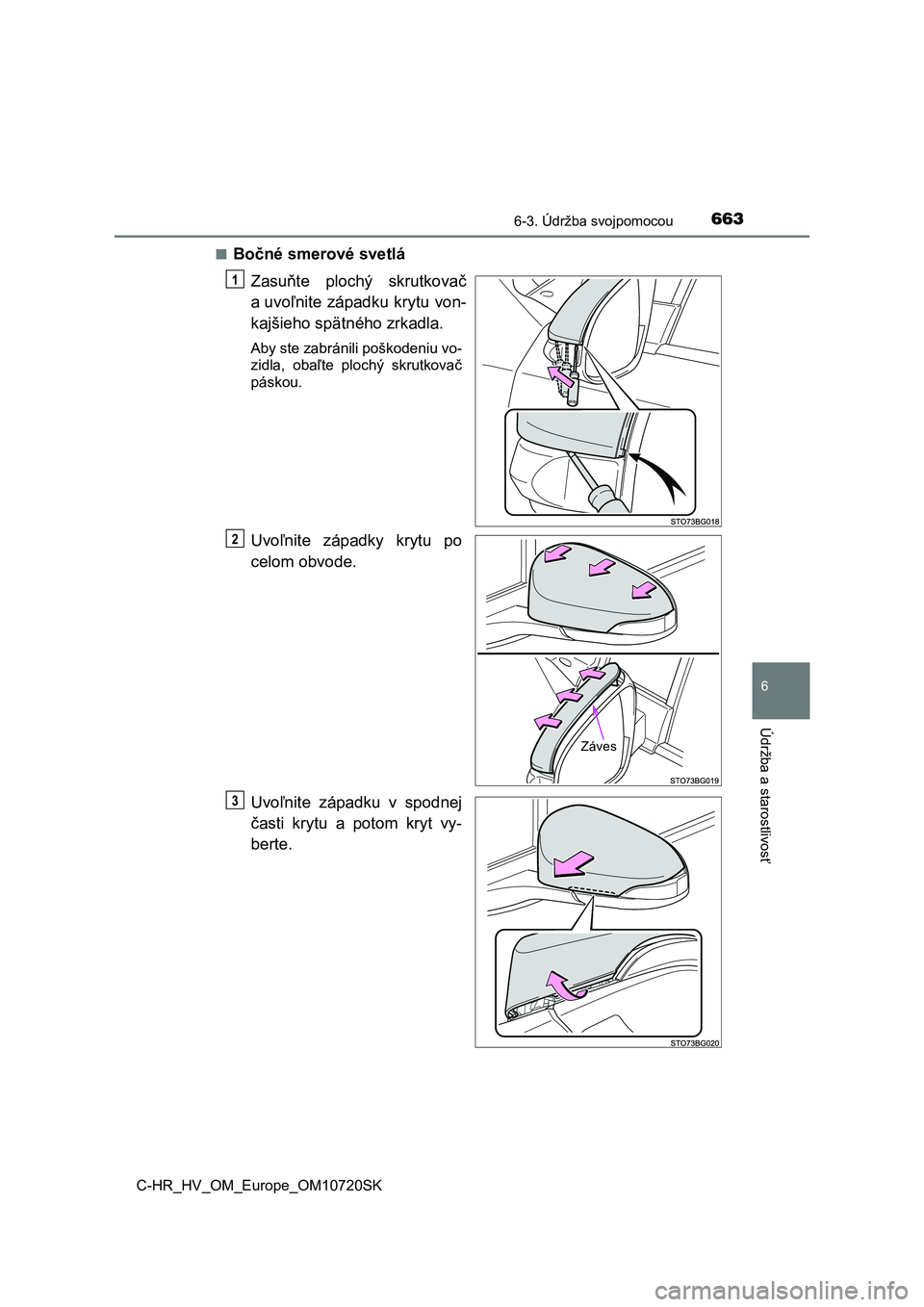

Page 665 of 818
6636-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10720SK
6
Údržba a starostlivosť
■Bočné smerové svetlá
Zasuňte plochý skrutkovač
a uvoľnite západku krytu von-
kajšieho spätného zrkadla.
Aby ste zabránili poškodeniu vo-
zidla, obaľte plochý skrutkovač
páskou.
Uvoľnite západky krytu po
celom obvode.
Uvoľnite západku v spodnej
časti krytu a potom kryt vy-
berte.
1
Záves
O
P

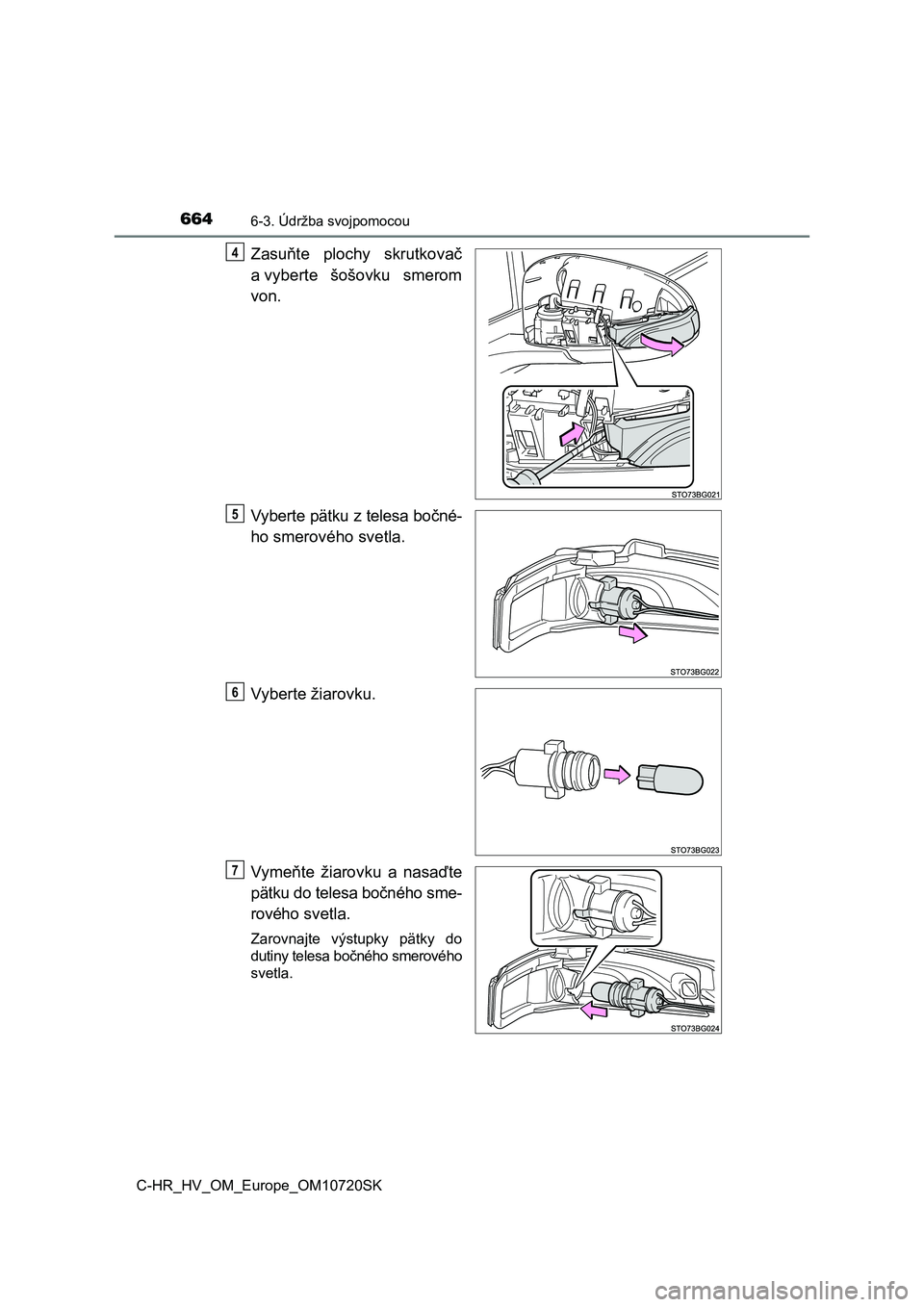

Page 666 of 818
6646-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10720SK
Zasuňte plochy skrutkovač
a vyberte šošovku smerom
von.
Vyberte pätku z telesa bočné-
ho smerového svetla.
Vyberte žiarovku.
Vymeňte žiarovku a nasaďte
pätku do telesa bočného sme-
rového svetla.
Zarovnajte výstupky pätky do
dutiny telesa bočného smerového
svetla.
4
5
6
7

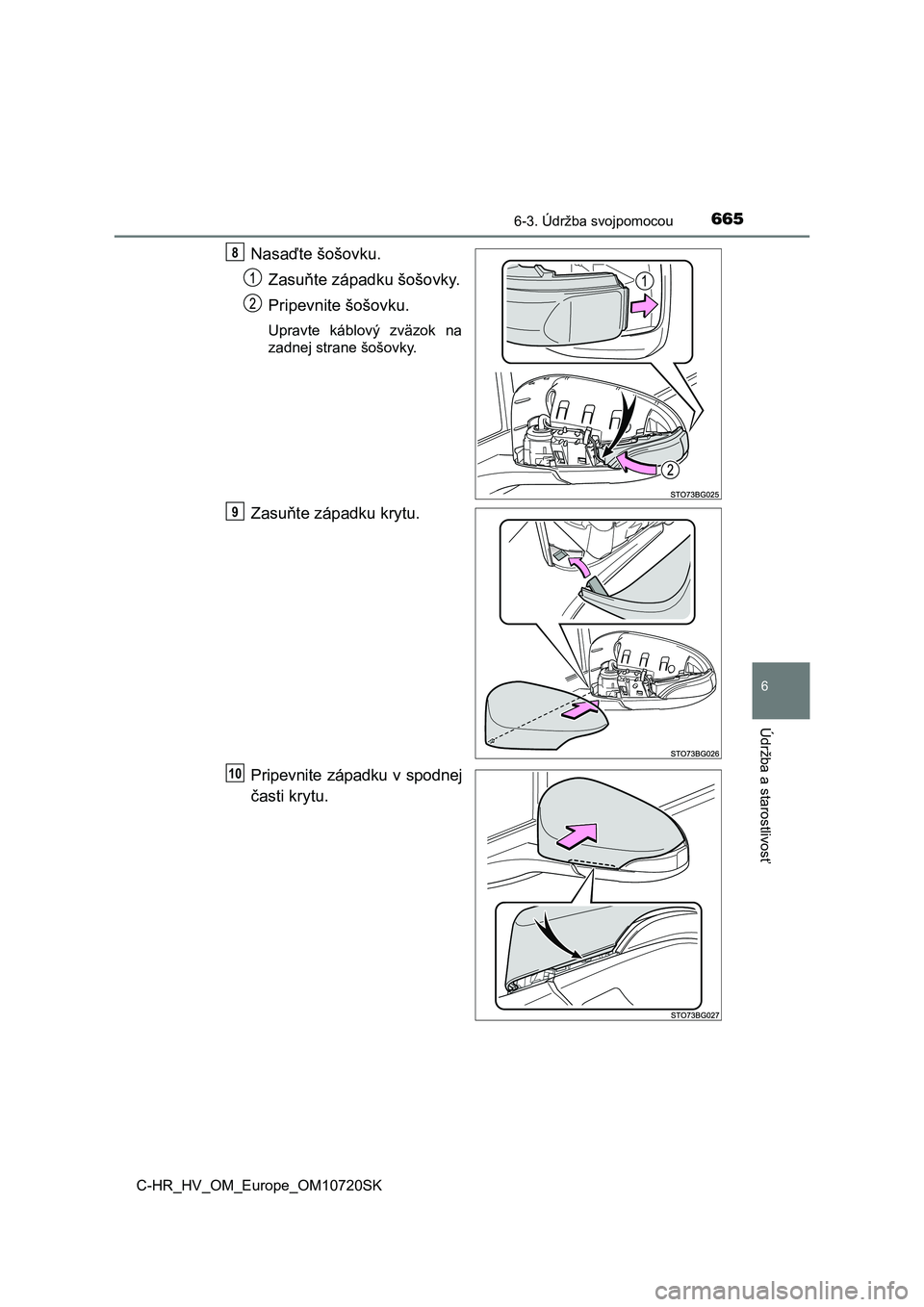

Page 667 of 818
6656-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10720SK
6
Údržba a starostlivosť
Nasaďte šošovku.
Zasuňte západku šošovky.
Pripevnite šošovku.
Upravte káblový zväzok na
zadnej strane šošovky.
Zasuňte západku krytu.
Pripevnite západku v spodnej
časti krytu.
8
9
10

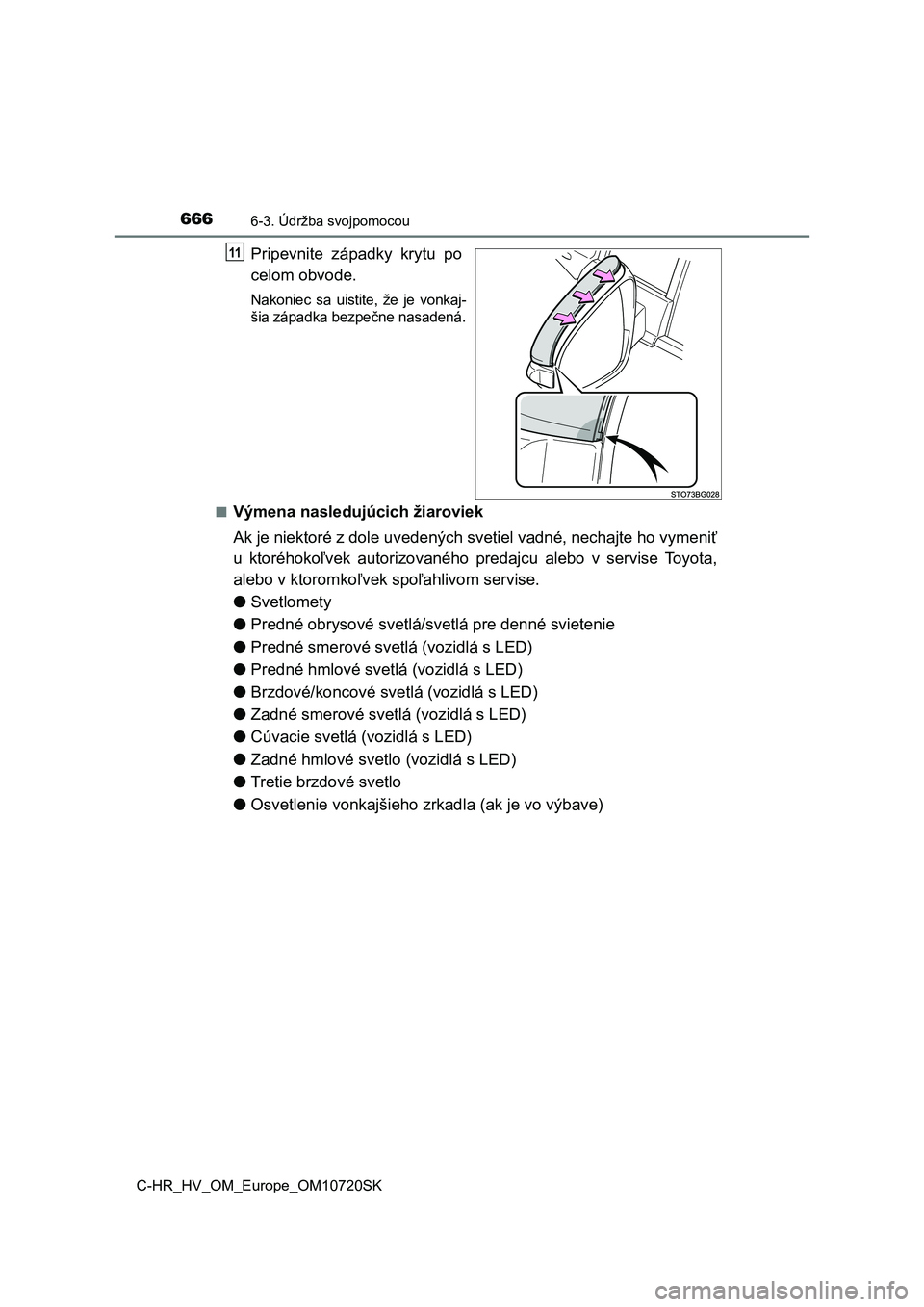

Page 668 of 818
6666-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10720SK
Pripevnite západky krytu po
celom obvode.
Nakoniec sa uistite, že je vonkaj-
šia západka bezpečne nasadená.
■Výmena nasledujúcich žiaroviek
Ak je niektoré z dole uvedených svetiel vadné, nechajte ho vyme niť
u ktoréhokoľvek autorizovaného predajcu alebo v servise Toyota,
alebo v ktoromkoľvek spoľahlivom servise.
● Svetlomety
● Predné obrysové svetlá/svetlá pre denné svietenie
● Predné smerové svetlá (vozidlá s LED)
● Predné hmlové svetlá (vozidlá s LED)
● Brzdové/koncové svetlá (vozidlá s LED)
● Zadné smerové svetlá (vozidlá s LED)
● Cúvacie svetlá (vozidlá s LED)
● Zadné hmlové svetlo (vozidlá s LED)
● Tretie brzdové svetlo
● Osvetlenie vonkajšieho zrkadla (ak je vo výbave)
11

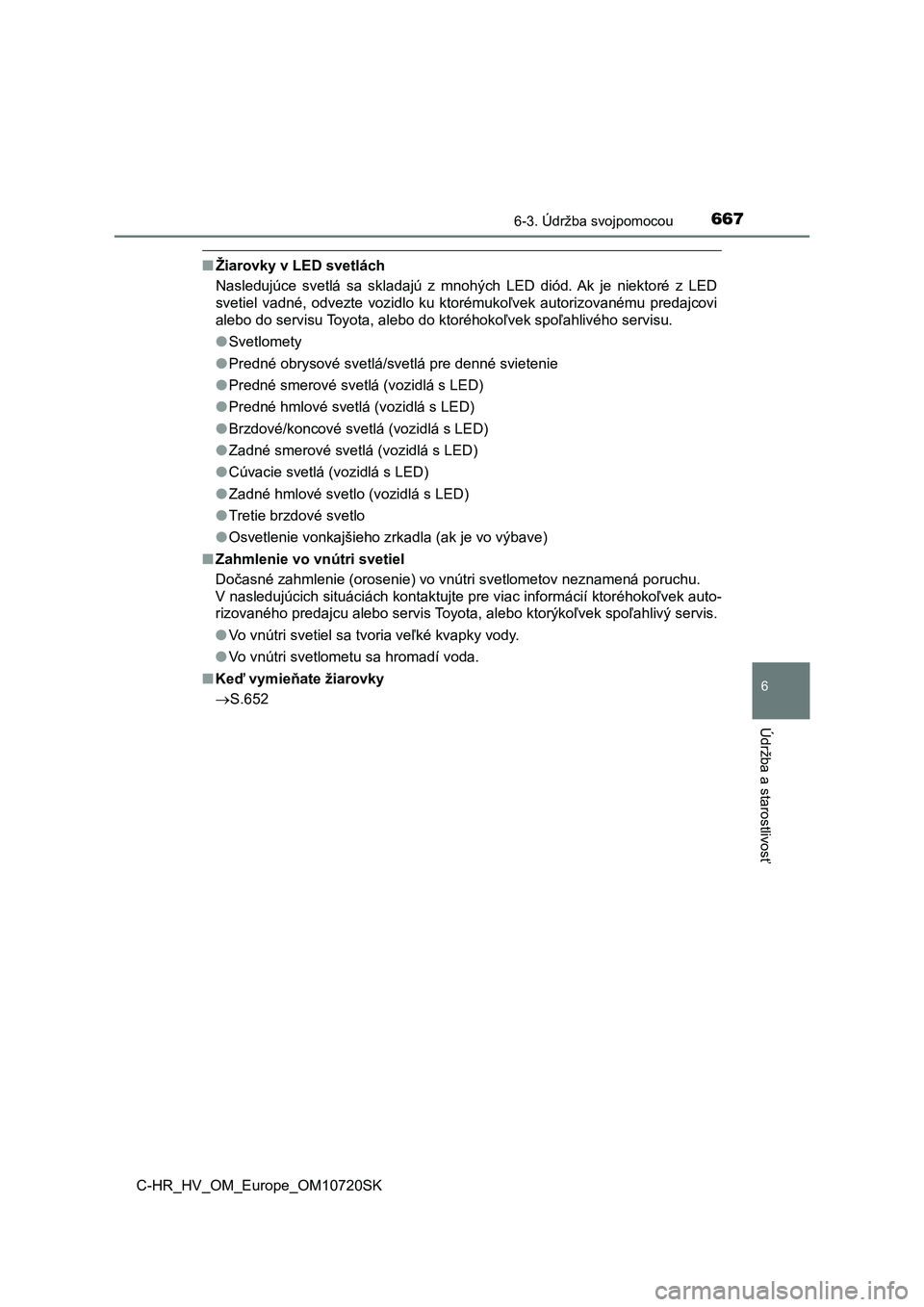

Page 669 of 818

6676-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10720SK
6
Údržba a starostlivosť
■Žiarovky v LED svetlách
Nasledujúce svetlá sa skladajú z mnohých LED diód. Ak je niekto ré z LED
svetiel vadné, odvezte vozidlo ku ktorémukoľvek autorizovanému predajcovi
alebo do servisu Toyota, alebo do ktoréhokoľvek spoľahlivého se rvisu.
● Svetlomety
● Predné obrysové svetlá/svetlá pre denné svietenie
● Predné smerové svetlá (vozidlá s LED)
● Predné hmlové svetlá (vozidlá s LED)
● Brzdové/koncové svetlá (vozidlá s LED)
● Zadné smerové svetlá (vozidlá s LED)
● Cúvacie svetlá (vozidlá s LED)
● Zadné hmlové svetlo (vozidlá s LED)
● Tretie brzdové svetlo
● Osvetlenie vonkajšieho zrkadla (ak je vo výbave)
■ Zahmlenie vo vnútri svetiel
Dočasné zahmlenie (orosenie) vo vnútri svetlometov neznamená po ruchu.
V nasledujúcich situáciách kontaktujte pre viac informácií ktor éhokoľvek auto-
rizovaného predajcu alebo servis Toyota, alebo ktorýkoľvek spoľ ahlivý servis.
● Vo vnútri svetiel sa tvoria veľké kvapky vody.
● Vo vnútri svetlometu sa hromadí voda.
■ Keď vymieňate žiarovky
S.652

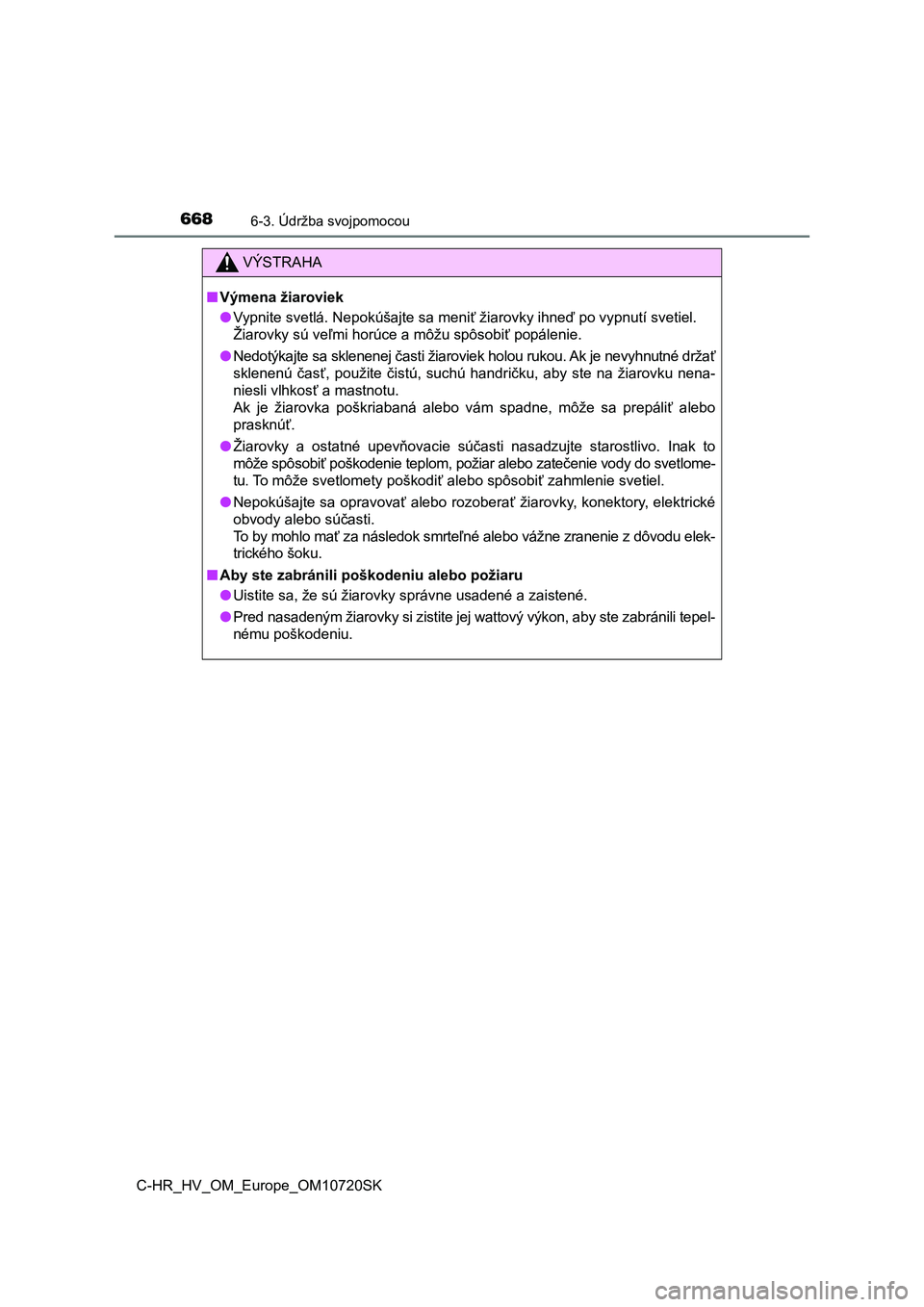

Page 670 of 818

6686-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10720SK
VÝSTRAHA
■Výmena žiaroviek
● Vypnite svetlá. Nepokúšajte sa meniť žiarovky ihneď po vypnutí svetiel.
Žiarovky sú veľmi horúce a môžu spôsobiť popálenie.
●Nedotýkajte sa sklenenej časti žiaroviek holou rukou. Ak je nev yhnutné držať
sklenenú časť, použite čistú, suchú handričku, aby ste na žiarovku nena-
niesli vlhkosť a mastnotu.
Ak je žiarovka poškriabaná alebo vám spadne, môže sa prepáliť a lebo
prasknúť.
● Žiarovky a ostatné upevňovacie súčasti nasadzujte starostlivo. Inak to
môže spôsobiť poškodenie teplom, požiar alebo zatečenie vody do svetlome-
tu. To môže svetlomety poškodiť alebo spôsobiť zahmlenie svetiel.
● Nepokúšajte sa opravovať alebo rozoberať žiarovky, konektory, elektrické
obvody alebo súčasti.
To by mohlo mať za následok smrteľné alebo vážne zranenie z dôv odu elek-
trického šoku.
■ Aby ste zabránili poškodeniu alebo požiaru
● Uistite sa, že sú žiarovky správne usadené a zaistené.
● Pred nasadeným žiarovky si zistite jej wattový výkon, aby ste zabránili tepel-
nému poškodeniu.

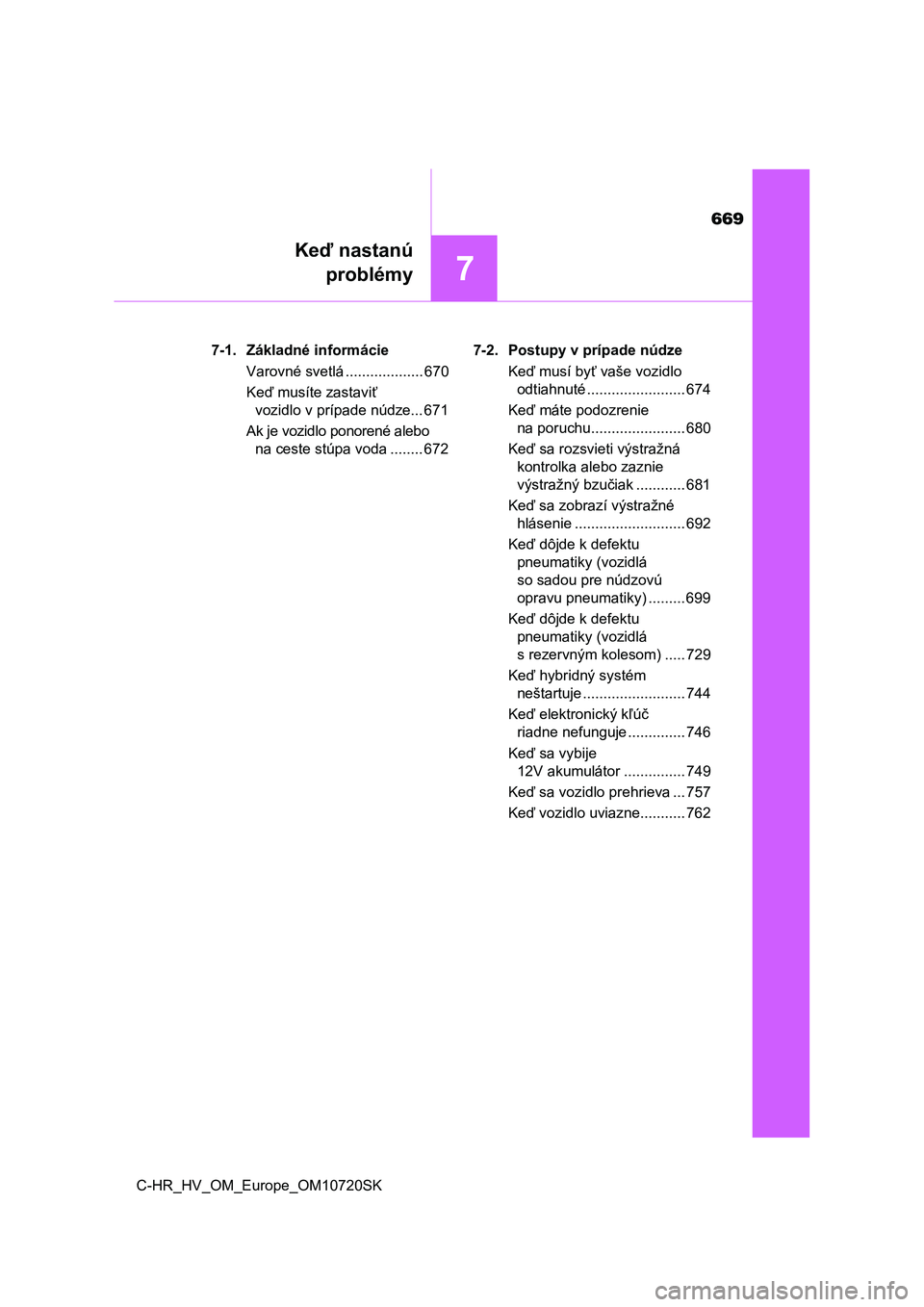

Page 671 of 818
669
7
Keď nastanú
problémy
C-HR_HV_OM_Europe_OM10720SK7-1. Základné informácie
Varovné svetlá ................... 670
Keď musíte zastaviť
vozidlo v prípade núdze... 671
Ak je vozidlo ponorené alebo
na ceste stúpa voda ........ 6727-2. Postupy v prípade núdze
Keď musí byť vaše vozidlo
odtiahnuté ........................ 674
Keď máte podozrenie
na poruchu....................... 680
Keď sa rozsvieti výstražná
kontrolka alebo zaznie
výstražný bzučiak ............ 681
Keď sa zobrazí výstražné
hlásenie ........................... 692
Keď dôjde k defektu
pneumatiky (vozidlá
so sadou pre núdzovú
opravu pneumatiky) ......... 699
Keď dôjde k defektu
pneumatiky (vozidlá
s rezervným kolesom) ..... 729
Keď hybridný systém
neštartuje ......................... 744
Keď elektronický kľúč
riadne nefunguje .............. 746
Keď sa vybije
12V akumulátor ............... 749
Keď sa vozidlo prehrieva ... 757
Keď vozidlo uviazne........... 762

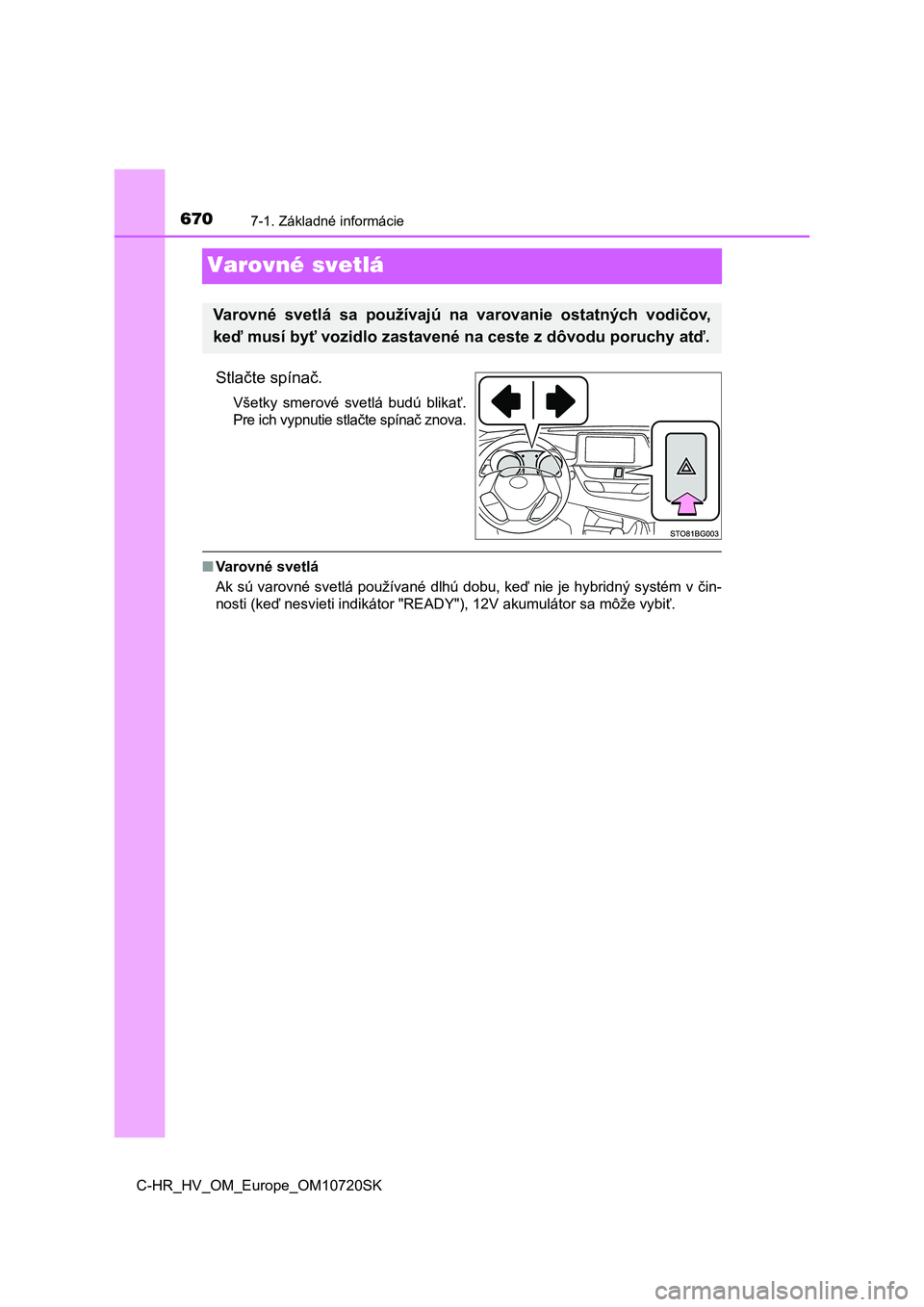

Page 672 of 818
6707-1. Základné informácie
C-HR_HV_OM_Europe_OM10720SK
Varovné svetlá
Stlačte spínač.
Všetky smerové svetlá budú blikať.
Pre ich vypnutie stlačte spínač znova.
■Varovné svetlá
Ak sú varovné svetlá používané dlhú dobu, keď nie je hybridný s ystém v čin-
nosti (keď nesvieti indikátor "READY"), 12V akumulátor sa môže vybiť.
Varovné svetlá sa používajú na varovanie ostatných vodičov,
keď musí byť vozidlo zastavené na ceste z dôvodu poruchy atď.
