Page 601 of 818
5996-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10720SK
6
Údržba a starostlivosť
Motorový priestor
Motor 2ZR-FXE
Nádržka kvapaliny ostrekovačov
( S.611)
Nádržka chladiacej kvapaliny
motora ( S.604)
Poistkové skrinky ( S.648)
Odmerka hladiny motorového
oleja ( S.601)
Uzáver plniaceho hrdla motoro-
vého oleja ( S.602)
Nádržka chladiacej kvapaliny
riadiacej jednotky pohonu
( S.604)
12V akumulátor ( S.606)
Chladič ( S.606)
Kondenzátor ( S.606)
Elektrické ventilátory chladenia
Page 602 of 818
6006-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10720SK
Motor M20A-FXS
■12V akumulátor (motor M20A-FXS)
S.612
Nádržka kvapaliny ostrekovačov
( S.611)
Nádržka chladiacej kvapaliny
motora ( S.604)
Poistkové skrinky ( S.648)
Nádržka chladiacej kvapaliny
riadiacej jednotky pohonu
( S.604)
Uzáver plniaceho hrdla moto-
rového oleja ( S.602)
Odmerka hladiny motorového
oleja ( S.601)
Chladič ( S.606)
Kondenzátor ( S.606)
Elektrické ventilátory chladenia
Page 603 of 818
6016-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10720SK
6
Údržba a starostlivosť

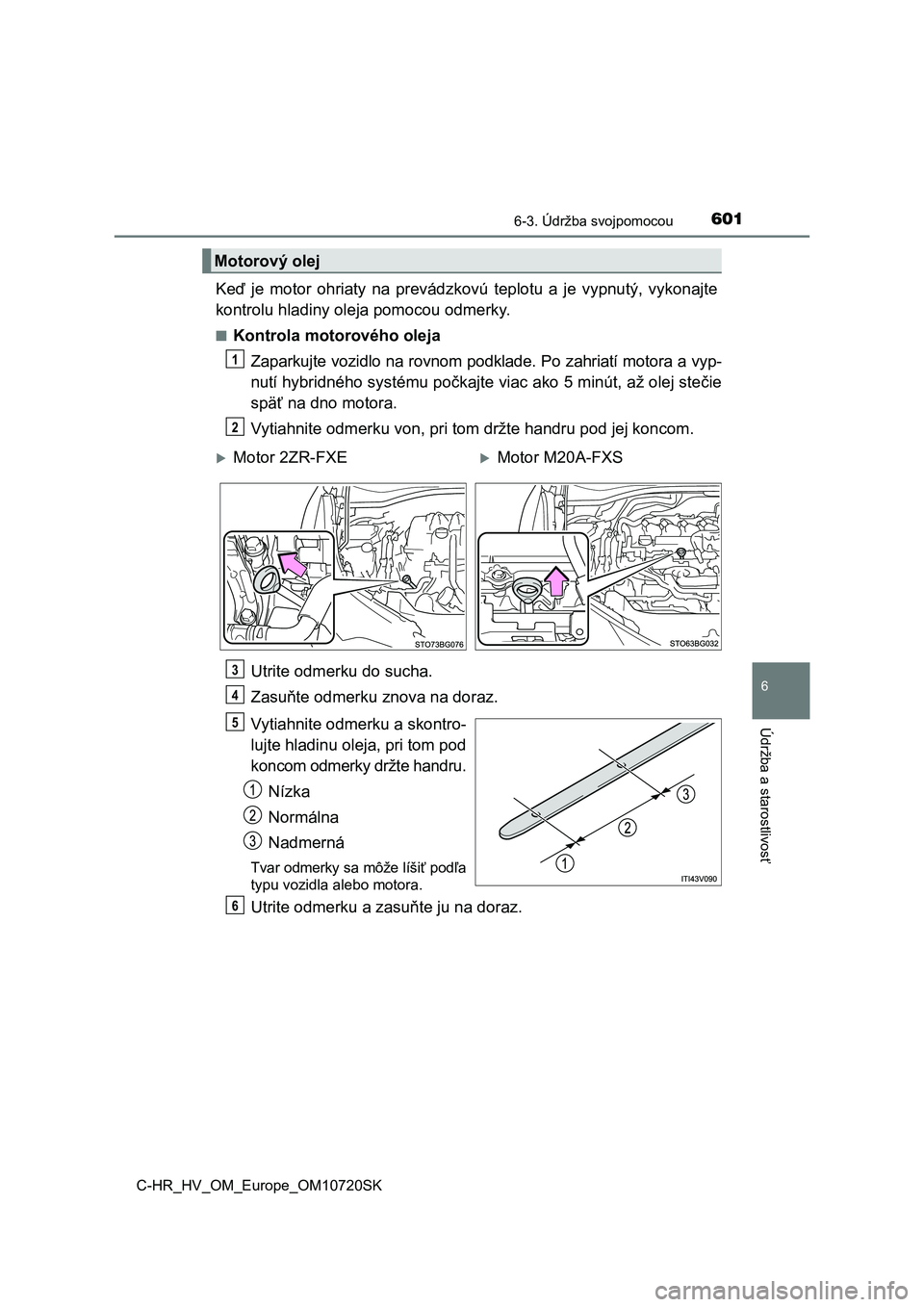

Keď je motor ohriaty na prevádzkovú teplotu a je vypnutý, vykonajte
kontrolu hladiny ole ja pomocou odmerky.
■Kontrola motorového oleja
Zaparkujte vozidlo na rovnom podklade. Po zahriatí motora a vyp -
nutí hybridného systému počkajte viac ako 5 minút, až olej steč ie
späť na dno motora.
Vytiahnite odmerku von, pri to m držte handru pod jej koncom.
Utrite odmerku do sucha.
Zasuňte odmerku znova na doraz.
Vytiahnite odmerku a skontro-
lujte hladinu oleja, pri tom pod
koncom odmerky držte handru.
Nízka
Normálna
Nadmerná
Tvar odmerky sa môže líšiť podľa
typu vozidla alebo motora.
Utrite odmerku a zasuňte ju na doraz.
Motorový olej
1
2
Motor 2ZR-FXEMotor M20A-FXS
3
4
5
6
Page 604 of 818

6026-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10720SK

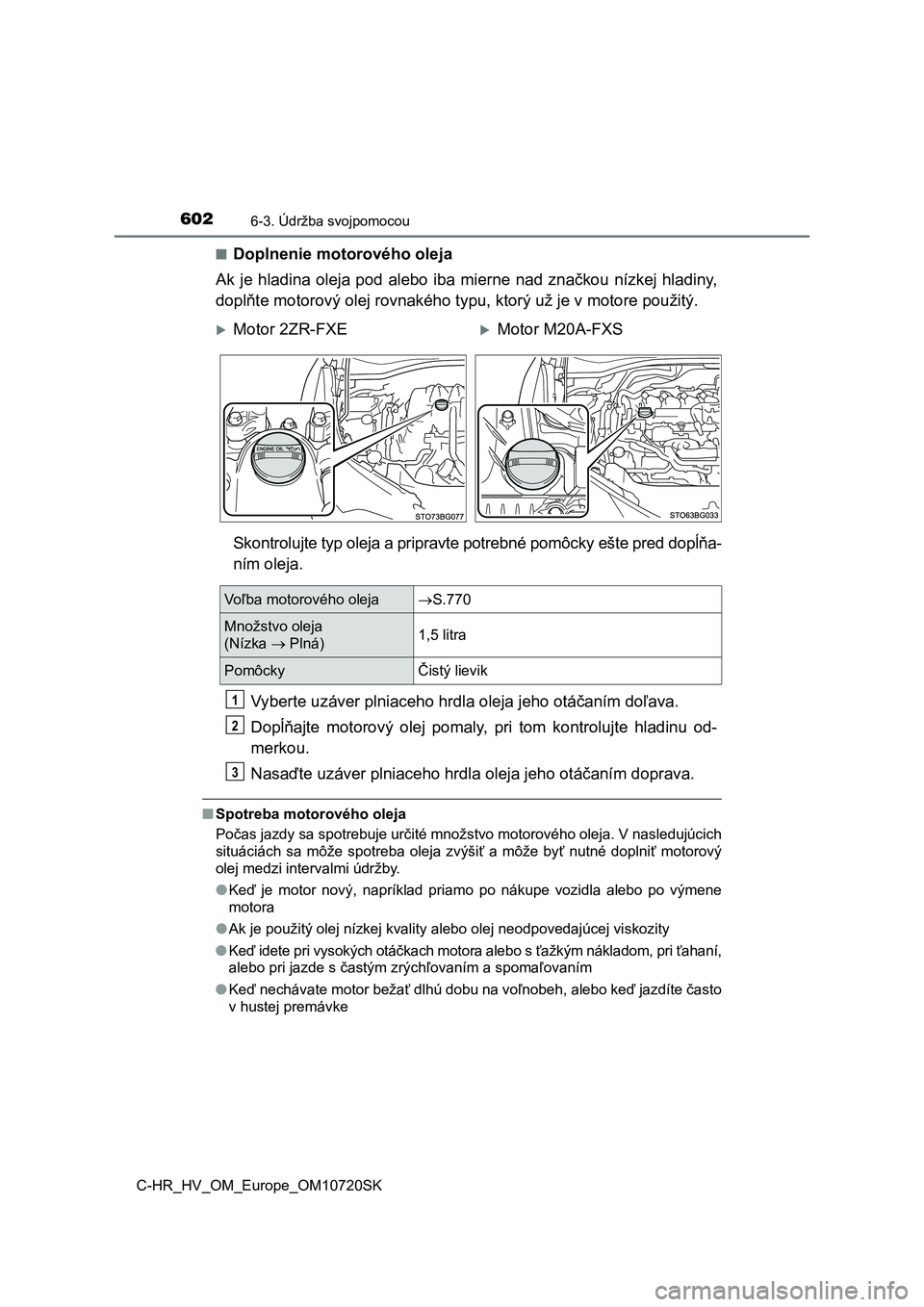

■Doplnenie motorového oleja
Ak je hladina oleja pod alebo iba mierne nad značkou nízkej hla diny,
doplňte motorový olej rovnakého t ypu, ktorý už je v motore použitý.
Skontrolujte typ oleja a priprav te potrebné pomôcky ešte pred dopĺňa-
ním oleja.
Vyberte uzáver plniaceho hrdla oleja jeho otáčaním doľava.
Dopĺňajte motorový olej pomaly, p ri tom kontrolujte hladinu od-
merkou.
Nasaďte uzáver plniaceho hrdl a oleja jeho otáčaním doprava.
■Spotreba motorového oleja
Počas jazdy sa spotrebuje určité množstvo motorového oleja. V n asledujúcich
situáciách sa môže spotreba oleja zvýšiť a môže byť nutné dopln iť motorový
olej medzi intervalmi údržby.
● Keď je motor nový, napríklad priamo po nákupe vozidla alebo po výmene
motora
● Ak je použitý olej nízkej kvality alebo olej neodpovedajúcej viskozity
● Keď idete pri vysokých otáčkach motora alebo s ťažkým nákladom, pri ťahaní,
alebo pri jazde s častým zrýchľovaním a spomaľovaním
● Keď nechávate motor bežať dlhú dobu na voľnobeh, alebo keď jazdíte často
v hustej premávke
Motor 2ZR-FXEMotor M20A-FXS
Voľba motorového oleja S.770
Množstvo oleja
(Nízka Plná)1,5 litra
PomôckyČistý lievik
1
2
3
Page 605 of 818

6036-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10720SK
6
Údržba a starostlivosť

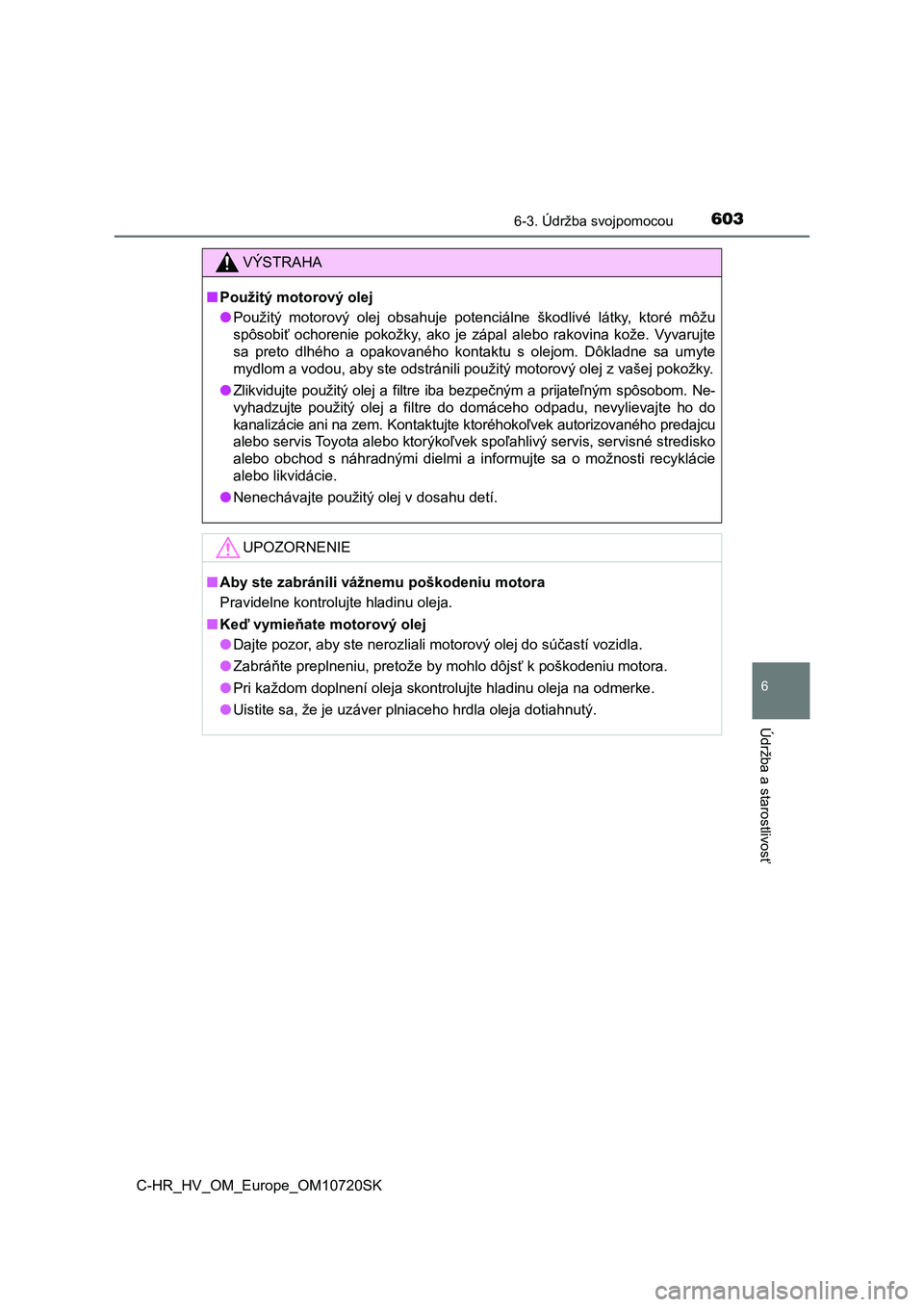

VÝSTRAHA
■Použitý motorový olej
● Použitý motorový olej obsahuje potenciálne škodlivé látky, ktoré môžu
spôsobiť ochorenie pokožky, ako je zápal alebo rakovina kože. V yvarujte
sa preto dlhého a opakovaného kontaktu s olejom. Dôkladne sa um yte
mydlom a vodou, aby ste odstránili použitý motorový olej z vaše j pokožky.
● Zlikvidujte použitý olej a filtre iba bezpečným a prijateľným spôsobom. Ne-
vyhadzujte použitý olej a filtre do domáceho odpadu, nevylievaj te ho do
kanalizácie ani na zem. Kontaktujte ktoréhokoľvek autorizovanéh o predajcu
alebo servis Toyota alebo ktorýkoľvek spoľahlivý servis, servis né stredisko
alebo obchod s náhradnými dielmi a informujte sa o možnosti rec yklácie
alebo likvidácie.
● Nenechávajte použitý olej v dosahu detí.
UPOZORNENIE
■Aby ste zabránili vážnemu poškodeniu motora
Pravidelne kontrolujte hladinu oleja.
■ Keď vymieňate motorový olej
● Dajte pozor, aby ste nerozliali motorový olej do súčastí vozidla.
● Zabráňte preplneniu, pretože by mohlo dôjsť k poškodeniu motora.
● Pri každom doplnení oleja skontrolujte hladinu oleja na odmerke.
● Uistite sa, že je uzáver plniaceho hrdla oleja dotiahnutý.
Page 606 of 818
6046-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10720SK

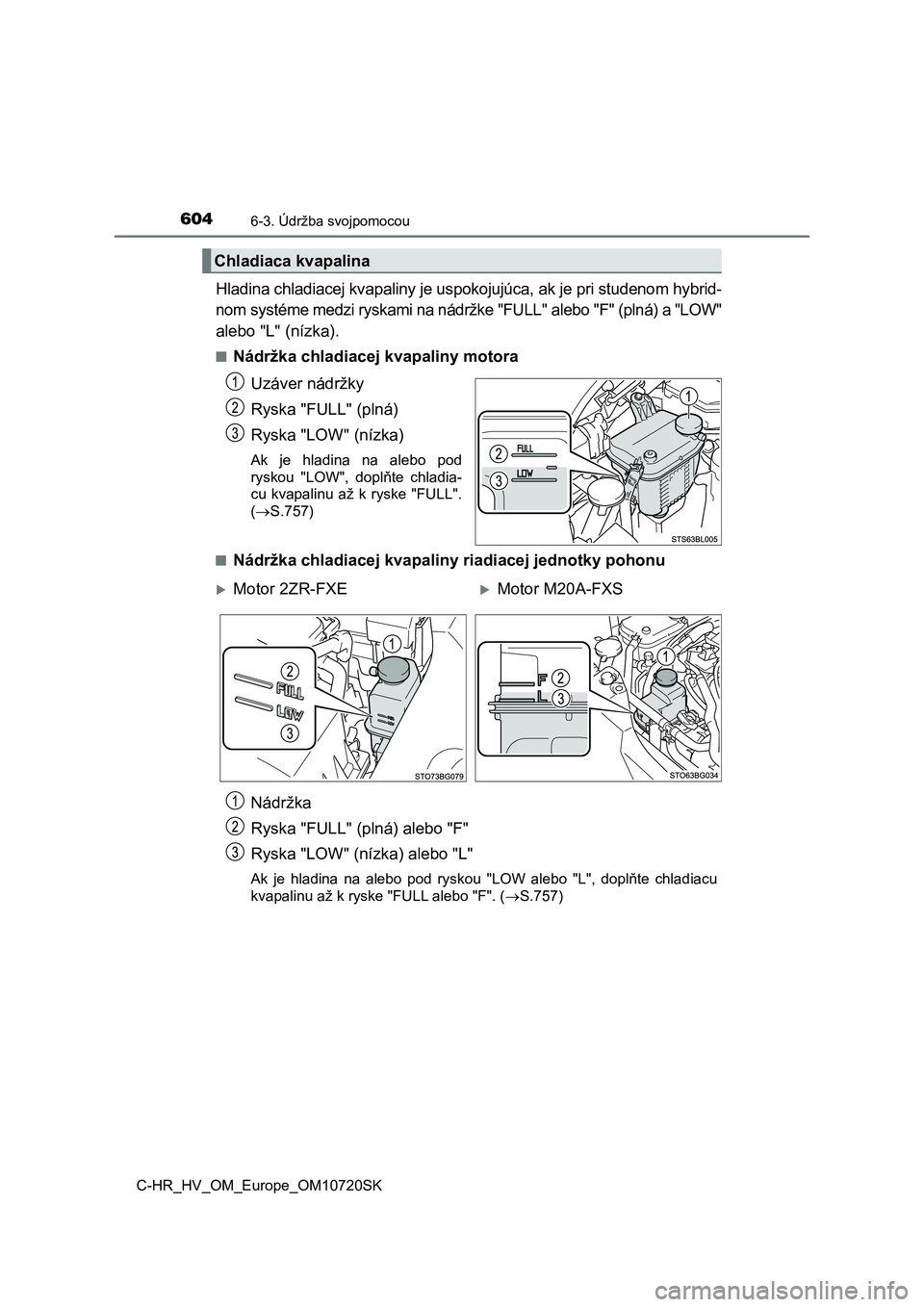

Hladina chladiacej kvapaliny je uspokojujúca, ak je pri studenom hybrid-
nom systéme medzi ryskami na nádržke "FULL" alebo "F" (plná) a "LOW"
alebo "L" (nízka).
■Nádržka chladiacej kvapaliny motora
Uzáver nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízka)
Ak je hladina na alebo pod
ryskou "LOW", doplňte chladia-
cu kvapalinu až k ryske "FULL".
( S.757)
■Nádržka chladiac ej kvapaliny riadiacej jednotky pohonu
Nádržka
Ryska "FULL" (plná) alebo "F"
Ryska "LOW" (nízka) alebo "L"
Ak je hladina na alebo pod ryskou "LOW alebo "L", doplňte chlad iacu
kvapalinu až k ryske "FULL alebo "F". ( S.757)
Chladiaca kvapalina
Motor 2ZR-FXEMotor M20A-FXS
Page 607 of 818

6056-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10720SK
6
Údržba a starostlivosť
■Voľba chladiacej kvapaliny
Používajte iba "Toyota Super Long Life Coolant" alebo podobnú v ysoko kvalit-
nú bezsilikátovú, bezaminovú, bezdusitanovú a bezboritanovú chl adiacu kva-
palinu na bázi etylénglykolu s technológiou trvanlivých hybridn ých organických
kyselín.
"Toyota Super Long Life Coolant" je zmesou 50 % chladiacej kvapa liny
a 50 % deionizovanej vody. (Minimálna teplota: -35 C)
Pre ďalšie podrobnosti o chladiacej kvapaline kontaktujte ktoré hokoľvek auto-
rizovaného predajcu alebo servis Toyota, alebo ktorýkoľvek spoľ ahlivý servis.
■ Ak hladina chladiacej kvapaliny klesne krátko po doplnení
Pohľadom skontrolujte chladič, hadice, uzávery nádržiek chladia cej kvapaliny
motora/riadiacej jednotky pohonu, výpustný kohút a vodné čerpad lo.
Ak nezistíte žiadny únik, nechajte tlak uzáveru a tesnosť chlad iaceho systému
skontrolovať u ktoréhokoľvek autorizovaného predajcu alebo v se rvise Toyota,
alebo v ktoromkoľvek spoľahlivom servise.
VÝSTRAHA
■ Keď je hybridný systém horúci
Neodstraňujte uzávery nádržky chladiacej kvapaliny motora/riadi acej jednotky
pohonu.
Chladiaci systém môže byť pod tlakom a pri odstránení uzáveru m ôže horúca
chladiaca kvapalina vystrieknuť a spôsobiť vážne zranenia, napr . popáleniny.
UPOZORNENIE
■Keď dopĺňate chladiacu kvapalinu
Chladiaca kvapalina nie je ani obyčajná voda, ani čistý nemrznú ci prípravok.
Musí sa použiť správna zmes vody a nemrznúceho prípravku, aby b olo zaiste-
né riadne mazanie, ochrana proti korózii a chladenie. Prečítajt e si údaje na
štítku nemrznúceho prípravku alebo chladiacej kvapaliny.
■ Ak rozlejete chladiacu kvapalinu
Umyte ju vodou, aby ste zabránili poškodeniu súčastí alebo laku .
Page 608 of 818
6066-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10720SK

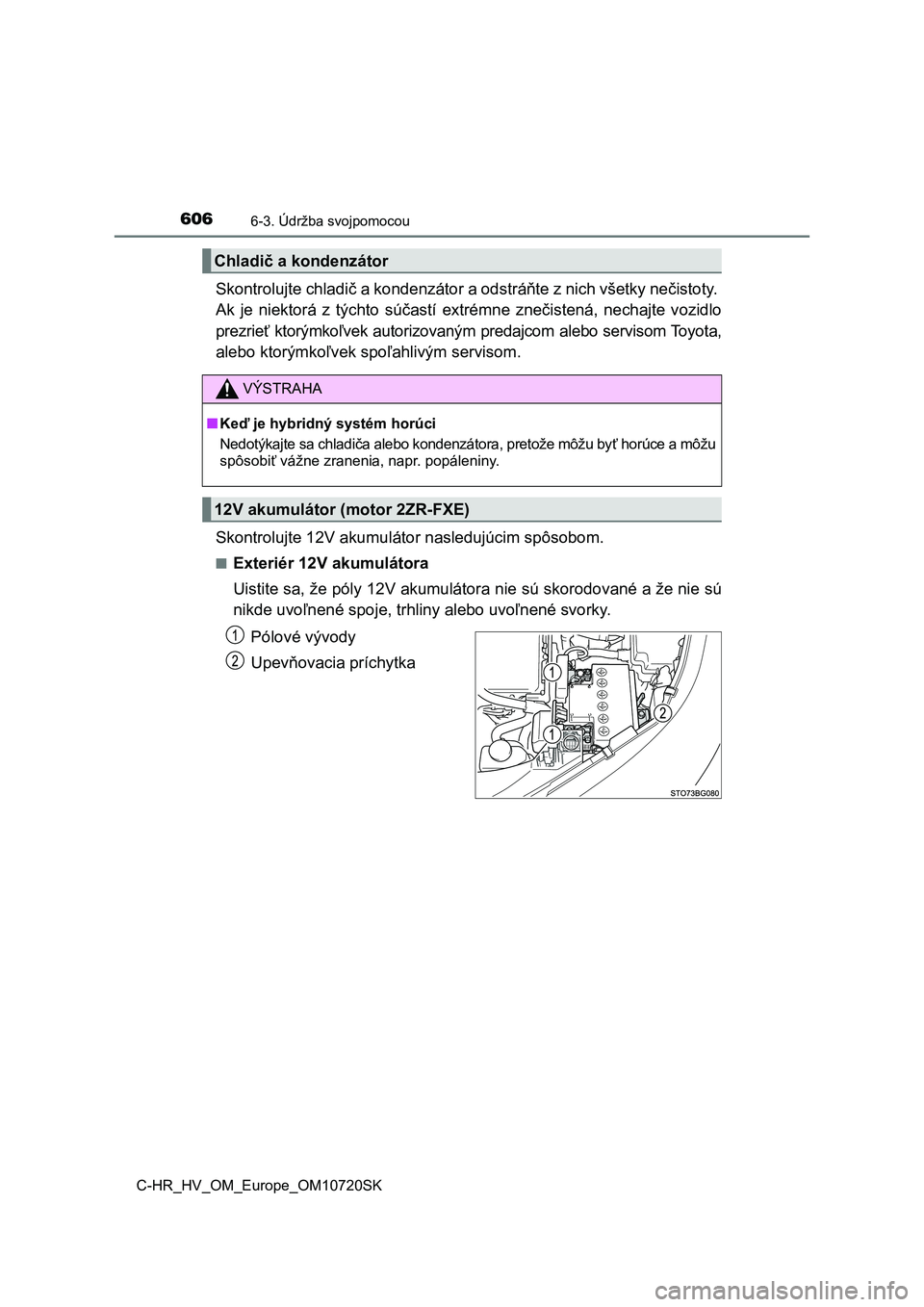

Skontrolujte chladič a kondenzátor a odstráňte z nich všetky nečistoty.
Ak je niektorá z týchto súčastí extrémne znečistená, nechajte vozidlo
prezrieť ktorýmkoľvek autorizovaným predajcom alebo servisom Toyota,
alebo ktorýmkoľvek spoľahlivým servisom.
Skontrolujte 12V akumulá tor nasledujúcim spôsobom.
■Exteriér 12V akumulátora
Uistite sa, že póly 12V akumulátora nie sú skorodované a že nie sú
nikde uvoľnené spoj e, trhliny alebo uvoľnené svorky.
Pólové vývody
Upevňovacia príchytka
Chladič a kondenzátor
VÝSTRAHA
■ Keď je hybridný systém horúci
Nedotýkajte sa chladiča alebo kondenzátora, pretože môžu byť horúce a môžu
spôsobiť vážne zranenia, napr. popáleniny.
12V akumulátor (motor 2ZR-FXE)
