Page 595 of 818

5936-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10720SK
6
Údržba a starostlivosť

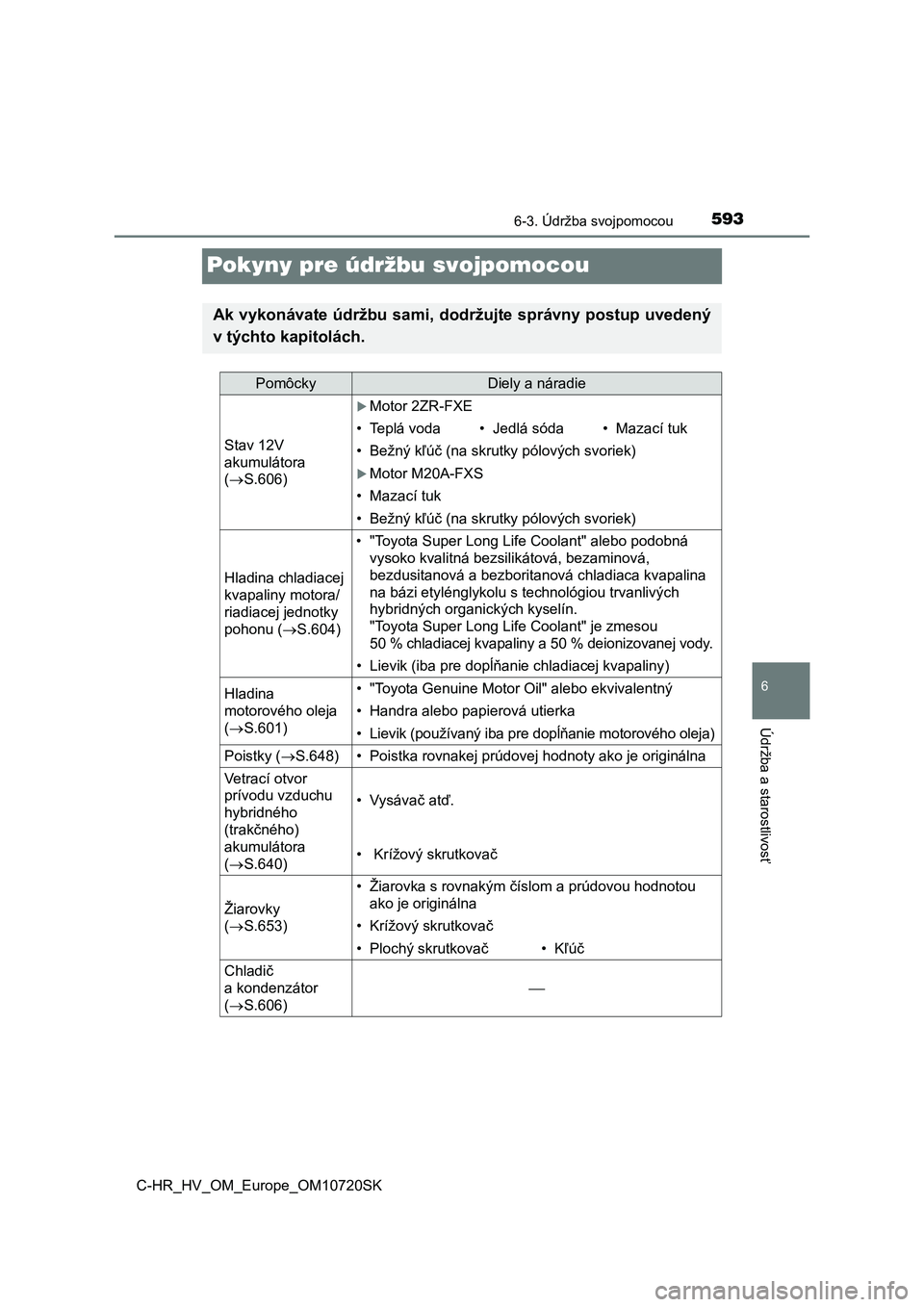

Pokyny pre údržbu svojpomocou
Ak vykonávate údržbu sami, dodržujte správny postup uvedený
v týchto kapitolách.
PomôckyDiely a náradie
Stav 12V
akumulátora
(S.606)
Motor 2ZR-FXE
• Teplá voda • Jedlá sóda • Mazací tuk
• Bežný kľúč (na skrutky pólových svoriek)
Motor M20A-FXS
• Mazací tuk
• Bežný kľúč (na skrutky pólových svoriek)
Hladina chladiacej
kvapaliny motora/
riadiacej jednotky
pohonu (S.604)• "Toyota Super Long Life Coolant" alebo podobná
vysoko kvalitná bezsilikátová, bezaminová,
bezdusitanová a bezboritanová chladiaca kvapalina
na bázi etylénglykolu s technológiou trvanlivých
hybridných organických kyselín.
"Toyota Super Long Life Coolant" je zmesou
50 % chladiacej kvapaliny a 50 % deionizovanej vody.
• Lievik (iba pre dopĺňanie chladiacej kvapaliny)
Hladina
motorového oleja
(S.601)• "Toyota Genuine Motor Oil" alebo ekvivalentný
• Handra alebo papierová utierka
• Lievik (používaný iba pre dopĺňanie motorového oleja)
Poistky (S.648)• Poistka rovnakej prúdovej hodnoty ako je originálna
Vetrací otvor
prívodu vzduchu
hybridného
(trakčného)
akumulátora
(S.640)
• Vysávač atď.
• Krížový skrutkovač
Žiarovky
(S.653)
• Žiarovka s rovnakým číslom a prúdovou hodnotou
ako je originálna
• Krížový skrutkovač
• Plochý skrutkovač•Kľúč
Chladič
a kondenzátor
(S.606)
Page 607 of 818

6056-3. Údržba svojpomocou
C-HR_HV_OM_Europe_OM10720SK
6
Údržba a starostlivosť

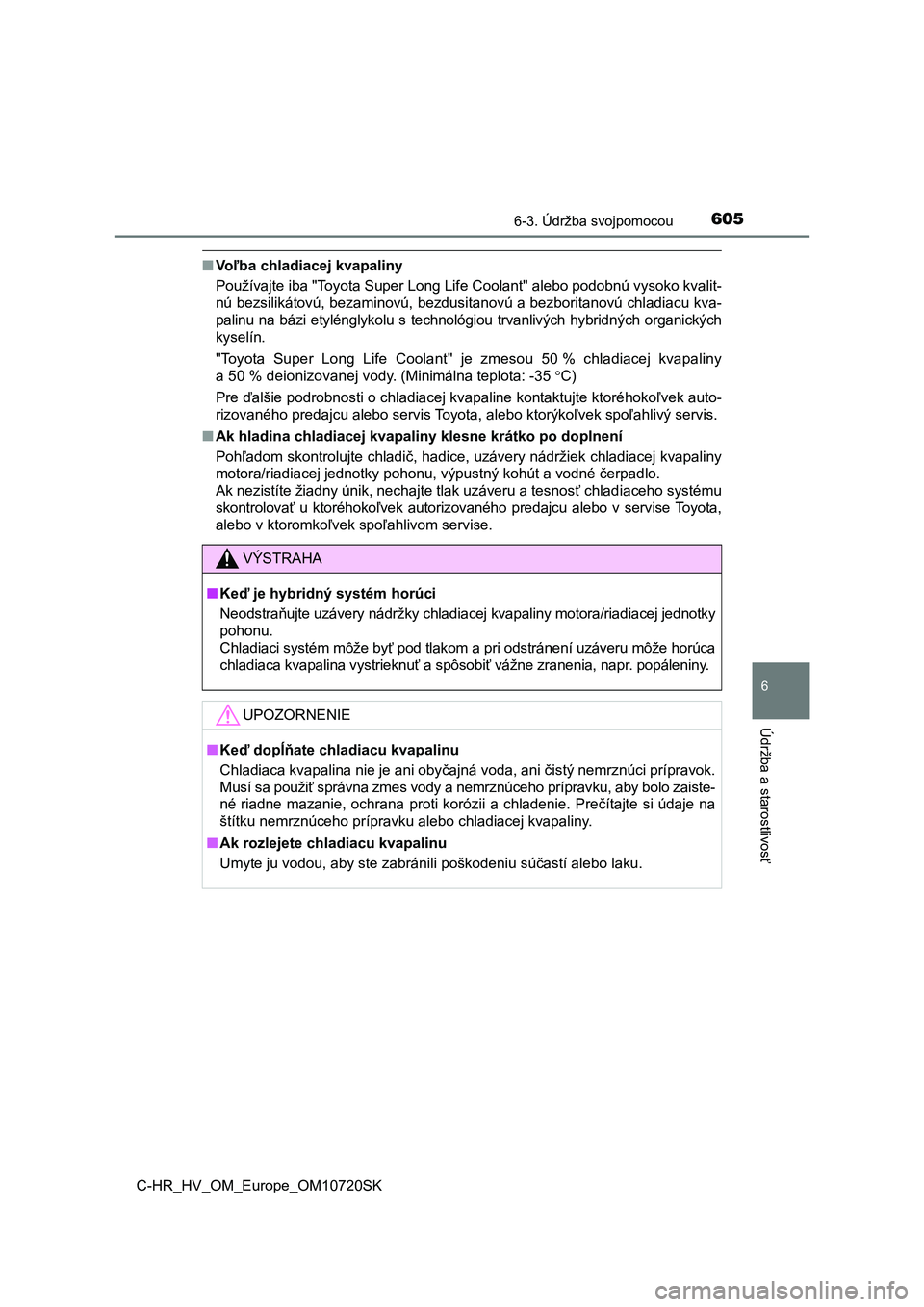

■Voľba chladiacej kvapaliny
Používajte iba "Toyota Super Long Life Coolant" alebo podobnú v ysoko kvalit-
nú bezsilikátovú, bezaminovú, bezdusitanovú a bezboritanovú chl adiacu kva-
palinu na bázi etylénglykolu s technológiou trvanlivých hybridn ých organických
kyselín.
"Toyota Super Long Life Coolant" je zmesou 50 % chladiacej kvapa liny
a 50 % deionizovanej vody. (Minimálna teplota: -35 C)
Pre ďalšie podrobnosti o chladiacej kvapaline kontaktujte ktoré hokoľvek auto-
rizovaného predajcu alebo servis Toyota, alebo ktorýkoľvek spoľ ahlivý servis.
■ Ak hladina chladiacej kvapaliny klesne krátko po doplnení
Pohľadom skontrolujte chladič, hadice, uzávery nádržiek chladia cej kvapaliny
motora/riadiacej jednotky pohonu, výpustný kohút a vodné čerpad lo.
Ak nezistíte žiadny únik, nechajte tlak uzáveru a tesnosť chlad iaceho systému
skontrolovať u ktoréhokoľvek autorizovaného predajcu alebo v se rvise Toyota,
alebo v ktoromkoľvek spoľahlivom servise.
VÝSTRAHA
■ Keď je hybridný systém horúci
Neodstraňujte uzávery nádržky chladiacej kvapaliny motora/riadi acej jednotky
pohonu.
Chladiaci systém môže byť pod tlakom a pri odstránení uzáveru m ôže horúca
chladiaca kvapalina vystrieknuť a spôsobiť vážne zranenia, napr . popáleniny.
UPOZORNENIE
■Keď dopĺňate chladiacu kvapalinu
Chladiaca kvapalina nie je ani obyčajná voda, ani čistý nemrznú ci prípravok.
Musí sa použiť správna zmes vody a nemrznúceho prípravku, aby b olo zaiste-
né riadne mazanie, ochrana proti korózii a chladenie. Prečítajt e si údaje na
štítku nemrznúceho prípravku alebo chladiacej kvapaliny.
■ Ak rozlejete chladiacu kvapalinu
Umyte ju vodou, aby ste zabránili poškodeniu súčastí alebo laku .
Page 775 of 818

7738-1. Technické údaje
C-HR_HV_OM_Europe_OM10720SK
8
Technické údaje vozidla
*: Objem kvapaliny je referenčné množstvo.
Ak je nutná výmena, kontaktujte ktoréhokoľvek autorizovaného predajcu alebo
servis Toyota, alebo ktorýkoľvek spoľahlivý servis.

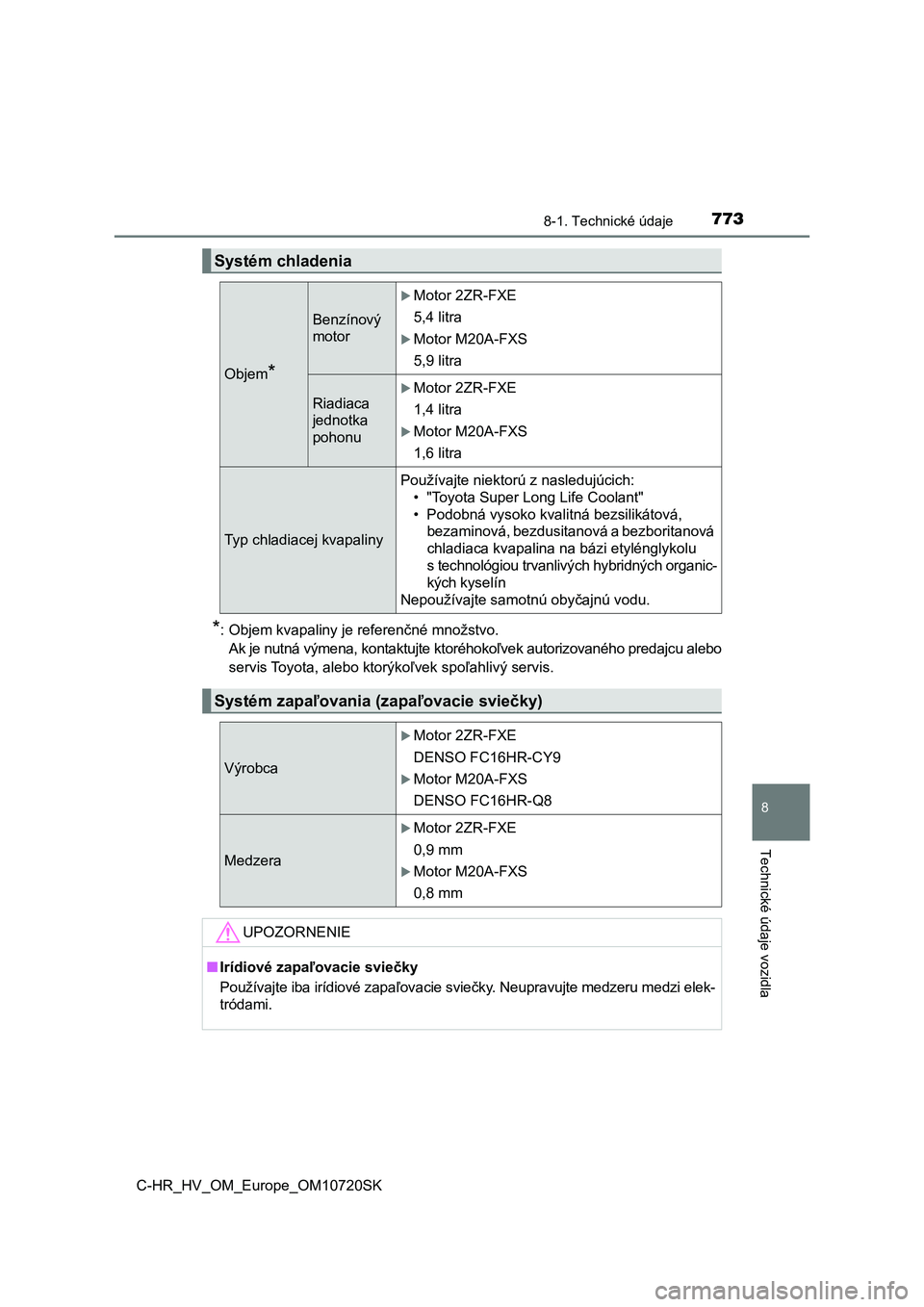

Systém chladenia
Objem*
Benzínový
motor
Motor 2ZR-FXE
5,4 litra
Motor M20A-FXS
5,9 litra
Riadiaca
jednotka
pohonu
Motor 2ZR-FXE
1,4 litra
Motor M20A-FXS
1,6 litra
Typ chladiacej kvapaliny
Používajte niektorú z nasledujúcich:
• "Toyota Super Long Life Coolant"
• Podobná vysoko kvalitná bezsilikátová,
bezaminová, bezdusitanová a bezboritanová
chladiaca kvapalina na bázi etylénglykolu
s technológiou trvanlivých hybridných organic-
kých kyselín
Nepoužívajte samotnú obyčajnú vodu.
Systém zapaľovania ( zapaľovacie sviečky)
Výrobca
Motor 2ZR-FXE
DENSO FC16HR-CY9
Motor M20A-FXS
DENSO FC16HR-Q8
Medzera
Motor 2ZR-FXE
0,9 mm
Motor M20A-FXS
0,8 mm
UPOZORNENIE
■ Irídiové zapaľovacie sviečky
Používajte iba irídiové zapaľovacie sviečky. Neupravujte medzer u medzi elek-
tródami.
