Включатель обогрева заднего стекла
Органы управления и контрольно-измерительные приборы 5-61
5
 Периодически проверяйте уровень жидко- сти в бачке омывателя и доливайте при необходимости.В холодную погоду заливайте в бачок неза- мерзающую жидкость. Невыполнение этого требования может привести к выходу из строя омывателя, а также к повреждению деталей системы в результате замерзания жидкости.
E00507902936
Обогрев заднего стекла можно включить только при работающем двигателе.Чтобы включить обогрев, нажмите кнопку. При-мерно через 20 минут обогрев автоматически отключится. Чтобы выключить обогрев раньше, нажмите кнопку повторно.При включении обогрева заднего стекла вклю-чается контрольная лампа (А).
Настройки можно изменить следующим обра-зом:
 Функция автоматического обогрева заднего стекла включена.Если температура наружного воздуха не превышает приблизительно 3 °C (37 °F), функция обогрева заднего стекла включа-ется автоматически при запуске двигателя.При этом также автоматически включается обогрев наружных зеркал заднего вида.
 Функция автоматического обогрева заднего стекла отключена. Обогрев заднего стекла не включается авто- матически.То же самое касается обогрева наружных зеркал заднего вида.
 Способ изменения настроек Удерживайте включатель обогрева заднего стекла нажатым не менее 10 секунд.
Включатель обогрева
заднего стекла
Тип 1
ПРИМЕЧАНИЕ
 Если автомобиль оснащен наружными зеркалами заднего вида с обогревом, то при включении обогрева заднего стекла одновременно включается обогрев наруж-ных зеркал. См. раздел «Обогрев наруж-ных зеркал заднего вида»*, стр. 6-12.
 Обогрев заднего стекла предназначен только для удаления конденсата, а не для растапливания снега на стекле. Перед включением обогрева удалите снег со стекла.
 Во избежание разряда аккумуляторной батареи не включайте обогрев заднего стекла во время запуска двигателя или при неработающем двигателе. Как только стекло очистится, выключайте обогрев.
 Для очистки внутренней поверхности заднего стекла используйте мягкую ткань, осторожно проводя ею вдоль проводников обогревателя. Делайте это осторожно, чтобы не повредить проводники.
Тип 2
 Не допускайте, чтобы какие-либо пред- меты касались внутренней поверхности заднего стекла, так как при этом можно повредить или порвать проводники обо-гревателя.
Настройка работы функции
автоматического обогрева
заднего стекла (для автомобилей
с включателем обогрева заднего
стекла: тип 2)
ПРИМЕЧАНИЕ

Обогрев обода рулевого колеса*
5-62 Органы управления и контрольно-измерительные приборы
5
• При отключении автоматического режима подается 3 звуковых сигнала, контрольная лампа мигает 3 раза.• При включении автоматического режима подается 2 звуковых сигнала, контрольная лампа мигает 3 раза.
E00569100040
Левая и правая части обода рулевого колеса обогреваются за счет встроенной нити подо- грева.
: зона обогрева
Если при включенном зажигании или включен- ном режиме работы ON нажать на включатель, обод рулевого колеса начинает обогреваться и включится индикатор (A), встроенный в кнопку. Обогрев обода рулевого колеса автоматически выключится примерно через 30 минут после включения. Чтобы выключить обогрев раньше, нажмите кнопку повторно. Индикатор, встроен-ный в кнопку включателя, выключится и обо-грев обода рулевого колеса отключится.
E00508001908
Для подачи звукового сигнала нажмите на знак на рулевом колесе.
ПРИМЕЧАНИЕ
 Установка по умолчанию (заводская установка) — Disable automatic rear window demister (Автоматический режим работы обогрева заднего стекла выклю-чен).
Обогрев обода рулевого
колеса*
ПРЕДОСТЕРЕЖЕНИЕ
 Некоторые люди при пользовании обогре- вом обода рулевого колеса могут почув-ствовать сильный жар или получить слабые ожоги (покраснение кожи, вол-дыри и т. д.):
• пожилые люди, больные или инвалиды;
• люди с чувствительной кожей;
• чрезмерно утомленные люди;
• люди, принимающие лекарства, облада-ющих снотворным действием (противо-простудные и т. п.)
 При попадании на обод рулевого колеса воды и других жидкостей следует дождаться их полного высыхания, пре-жде чем включать подогрев.
 Во избежание разряда аккумуляторной батареи пользуйтесь обогревом обода рулевого колеса только при работающем двигателе.
Включатель звукового
сигнала
ПРЕДОСТЕРЕЖЕНИЕ

6
Начало движения и вождение автомобиля
Экономичное вождение ............................................................... 6-2 Алкоголь, лекарства и управление автомобилем .................. .... 6-3 Приемы безопасного вождения ................................... ............... 6-3 Обкатка автомобиля ............................................ ......................... 6-4 Стояночный тормоз ............................................. ......................... 6-5 Стоянка автомобиля ............................................ ......................... 6-7 Регулировка рулевой колонки по вылету и углу наклона ........ 6 -8 Внутреннее зеркало заднего вида ............................... ............... 6-8 Наружные зеркала заднего вида ................................. ................ 6-9 Замок зажигания* .............................................. ........................ 6-13 Кнопка запуска и остановки двигателя* ......................... ........ 6-14 Блокировка рулевого колеса .................................... ................. 6-16 Запуск и остановка двигателя .................................. ................. 6-18 Фильтр твердых частиц ......................................... .................... 6-22 Система избирательной каталитической нейтрализации (SCR) с применением реагента AdBlue™* ......................... . 6-23 Работа турбонагнетателя* ...................................... ................... 6-25 Механическая коробка передач* ................................. ............. 6-25 6-ступенчатая A/T с режимом ручного переключения передач* ...................................................... ............................ 6-27 Система полного привода Easy Select 4WD* ...................... .... 6-33 Система полного привода Super Select 4WD II* .................. ... 6-41 Внедорожный режим* ............................................ ................... 6-48 Блокировка дифференциала задней оси* .......................... ...... 6-50 Использование системы полного привода* ........................ ..... 6-56 Проверка и техническое обслуживание автомобиляпосле эксплуатации в тяжелых условиях ......................... ... 6-62 Правила эксплуатации полноприводного автомобиля* ......... 6-62Торможение .................................................... ............................ 6-64 Система помощи при трогании на подъеме ........................ .... 6-65 Система помощи при спуске по склону (HDC)* .................... 6-66
Система помощи при экстренном торможении ...................... . 6-68 Аварийная сигнализация при экстренном торможении* ........ 6-69Антиблокировочная система тормозов (ABS) ...................... ... 6-69 Усилитель рулевого управления ................................. ............... 6-72 Динамическая система курсовой устойчивостии антипробуксовочная система (ASTC) ........................... ..... 6-72 Система курсовой устойчивости прицепа (TSA) ................... .. 6-76 Круиз-контроль* ............................................... .......................... 6-77 Видеокамера заднего вида* ..................................... .................. 6-81 Перевозка грузов .............................................. ........................... 6-85 Буксировка прицепа ............................................ ........................ 6-86

Экономичное вождение
6-2 Начало движения и вождение автомобиля
6
E00600102826
Чтобы обеспечить топливную экономичность автомобиля в эксплуатации, необходимо выпол-нять некоторые технические требования. Непре-менным условием низкого расхода топлива является правильная регулировка двигателя. Чтобы продлить срок службы автомобиля и добиться максимальной экономичности в экс-плуатации, рекомендуется регулярно проводить техническое обслуживание автомобиля в авторизованном сервисном центре MITSUBISHI MOTORS в соответствии с графи-ком .На топливную экономичность, уровень токсич-ности отработавших газов и шума автомобиля значительное влияние оказывает индивидуаль-ный стиль вождения, а также условия эксплуа-тации. Чтобы свести к минимуму износ тормозных механизмов, шин и двигателя, а также снизить вредное воздействие на окру-жающую среду, необходимо выполнять приве-денные ниже правила.
Ведите автомобиль в соответствии с дорож- ными условиями и избегайте резких стартов с места, разгонов и торможений, так как при подобной манере вождения увеличивается расход топлива.
Переключайтесь только в тот момент, когда ско- рость движения и обороты двигателя соответ-
ствуют включаемой передаче. При движении обязательно выбирайте наивысшую передачу, возможную в данных условиях.Чтобы обеспечить максимальную топливную экономичность при движении по обычным дорогам и скоростным автомагистралям, пере-ключатель режимов движения полноприво-дных автомобилей должен находиться в положении 2H.
При частом трогании с места и остановках уве- личивается средний расход топлива. По возмож-ности выбирайте менее загруженные транспортом маршруты. При движении в плот-ном потоке транспорта избегайте движения на низких передачах с высокой частотой враще-ния коленчатого вала двигателя.
Даже при работе на холостом ходу двигатель потребляет топливо. По возможности старай-тесь выключать двигатель, чтобы он не работал продолжительное время на холостом ходу.
Чем выше скорость движения, тем больше рас- ход топлива. Избегайте движения с максималь-ной скоростью. Даже немного меньше нажимая на педаль акселератора, можно сэкономить зна-чительное количество топлива.
Регулярно проверяйте давление воздуха в шинах. При низком давлении воздуха в шинах увеличивается сопротивление качению и повы-шается расход топлива. Кроме того, при пони-женном давлении воздуха в шинах увеличивается износ шин и ухудшается курсо-вая устойчивость автомобиля.
Не следует перевозить в багажном отделении лишние предметы. Это особенно важно при дви-жении по городу, где неизбежны частые трогания и остановки. В этих условиях увеличение массы автомобиля существенно увеличивает расход топлива. Также старайтесь не перевозить без необходимости багаж на крыше, так как при этом увеличивается аэродинамическое сопротивление автомобиля и повышается расход топлива.
При холодном пуске двигатель потребляет больше топлива.Также топливо расходуется напрасно при про-греве уже горячего двигателя. После пуска дви-гателя начинайте движение как можно скорее, но не ранее, чем двигатель достаточно прогреется.
Экономичное вождение
Разгон и торможение
Переключение передач
Движение в городе
Работа двигателя на холостом
ходу
Скорость движения
Давление воздуха в шинах
Перевозка грузов
Холодный пуск

Алкоголь, лекарства и управление автомобилем
Начало движения и вождение автомобиля 6-3
6
При использовании кондиционера увеличива- ется расход топлива.
E00600200070
Вождение автомобиля в нетрезвом состоянии является одной из наиболее распространенных причин дорожно-транспортных происшествий.Даже если содержание алкоголя в крови значи-тельно ниже разрешенного законом уровня, способность к управлению автомобилем суще-ственно снижается. Не садитесь за руль в нетрезвом состоянии. Воспользуйтесь услу-гами трезвого водителя, вызовите такси, позво-ните другу или воспользуйтесь общественным транспортом. Кофе или холодный душ не сни-жают степень опьянения.Также отрицательно влияют на внимание, ясность сознания и время реакции некоторые лекарства. Прежде чем садиться за руль под воз-действием каких-либо медикаментов, посове-туйтесь с врачом или фармацевтом.
E00600300446
Обеспечить абсолютную безопасность вожде-ния и защиту от травм невозможно. Однако рекомендуется уделить особое внимание основ-ным моментам.
Перед началом движения следует пристег- нуться ремнем безопасности и убедиться, что все пассажиры пристегнуты.
 Запрещается оставлять ключ в замке зажи- гания, покидая автомобиль, если в салоне находятся дети. Дети могут начать играть с органами управления автомобиля, что может привести к несчастному случаю. Чтобы максимально защитить детей в слу- чае аварии, пристегните их ремнями безо-пасности или усадите в специальные детские сиденья в соответствии с прави-лами дорожного движения, действующими в регионе, где эксплуатируется автомобиль. Не позволяйте детям играть в багажном отделении. Это очень опасно при движении автомобиля.
Укладывая багаж в автомобиль, следите, чтобы вещи не располагались выше спинок сидений. Это опасно не только из-за ухудшения обзора, но и из-за того, что при резком торможении вещи могут упасть в салон.
Кондиционер
Алкоголь, лекарства
и управление
автомобилем
ПРЕДУПРЕЖДЕНИЕ
 ЗАПРЕЩАЕТСЯ САДИТЬСЯ ЗА РУЛЬ В НЕТРЕЗВОМ СОСТОЯНИИВосприятие становится менее точным, реакции замедляются, суждения стано-вятся менее адекватными.
Приемы безопасного
вождения
Ремни безопасности
Напольные коврики
ПРЕДУПРЕЖДЕНИЕ
 Используя напольные коврики, предна- значенные для данной модели автомо-биля, следует располагать их так, чтобы они не мешали нажимать на педали.Чтобы коврики не двигались по полу, их необходимо надежно зафиксировать.Не следует класть напольные коврики на педали или друг на друга, т. к. это может помешать нажимать на педали и привести к аварии.
Перевозка детей в автомобиле
Погрузка багажа

Обкатка автомобиля
6-4 Начало движения и вождение автомобиля
6
E00600404546
В течение первых 1000 км пробега нового авто- мобиля рекомендуется соблюдать следующие правила, которые помогут продлить срок службы автомобиля, а также обеспечить в даль-нейшем низкий расход топлива и хорошие экс-плуатационные показатели:
 Избегайте чрезмерного увеличения частоты вращения коленчатого вала двигателя. Избегайте резких троганий, разгонов, тор- можений и продолжительного движения с высокой скоростью. Не превышайте предельной скорости, реко- мендованные значения которой приведены ниже.Помните об ограничениях скорости, уста-новленных правилами дорожного движения. Не перегружайте автомобиль.  В период обкатки воздержитесь от букси- ровки прицепа.
Автомобили с двигателем 4N14
Автомобили с двигателем 4N15
Автомобили с двигателем 4N14
Автомобили с двигателем 4N15
Обкатка автомобиля
Автомобили с M/T
Заднеприводные автомобили
Момент переключенияПредельная скорость
1-я передача 20 км/ч
2-я передача 40 км/ч
3-я передача 60 км/ч
4-я передача 90 км/ч
5-я передача 115 км/ч6-я передача
Автомобили с системой полного
привода Easy Select 4WD
Момент переключения
Предельная скорость
2H4H4L
1-я передача 20 км/ч 20 км/ч 5 км/ч
2-я передача 40 км/ч 40 км/ч 15 км/ч
3-я передача 60 км/ч 60 км/ч 25 км/ч
4-я передача 90 км/ч 90 км/ч 35 км/ч
5-я передача 115 км/ч 110 км/ч 45 км/ч6-я передача
Момент переключения
Предельная скорость
2H, 4H4L
1-я передача 20 км/ч 5 км/ч
2-я передача 40 км/ч 15 км/ч
3-я передача 65 км/ч 25 км/ч
4-я передача 95 км/ч 35 км/ч
5-я передача 110 км/ч 45 км/ч
6-я передача 55 км/ч
Момент переключенияПредельная скоростьАвтомобили с системой полного
привода Super Select 4WD II
Момент переключения
Предельная скорость
2H, 4H 4HLc4LLc
1-я передача 20 км/ч 20 км/ч 5 км/ч
2-я передача 40 км/ч 40 км/ч 15 км/ч
3-я передача 65 км/ч 65 км/ч 25 км/ч
4-я передача 95 км/ч 95 км/ч 35 км/ч
5-я передача 115 км/ч 110 км/ч 45 км/ч6-я передача
Момент переключения
Предельная скорость
2H, 4H, 4HLc4LLc
1-я передача 20 км/ч 5 км/ч
2-я передача 40 км/ч 15 км/ч
3-я передача 70 км/ч 25 км/ч
4-я передача 100 км/ч 35 км/ч
5-я передача 115 км/ч 50 км/ч
6-я передача 60 км/ч

Стояночный тормоз
Начало движения и вождение автомобиля 6-5
6
Автомобили с двигателем 4N14
(заднеприводные автомобили)
Автомобили с двигателем 4N14
(с системой полного привода Easy Select
4WD)
Автомобили с двигателем 4N14
(с системой полного привода Super
Select 4WD II)
Автомобили с двигателем 4N15
E00600503032
Чтобы поставить автомобиль на стоянку, полно- стью остановите его и потяните рычаг стояноч-ного тормоза для удержания автомобиля на месте.
Автомобили с A/T
Момент переключенияПредельная скорость
1-я передача 15 км/ч
2-я передача 35 км/ч
3-я передача 50 км/ч
4-я передача 75 км/ч
5-я передача 110 км/ч6-я передача
Момент переключения
Предельная скорость
2H, 4H4L
1-я передача 15 км/ч 5 км/ч
2-я передача 35 км/ч 10 км/ч
3-я передача 50 км/ч 15 км/ч
4-я передача 75 км/ч 30 км/ч
5-я передача 110 км/ч 40 км/ч
6-я передача 45 км/ч
Момент переключения
Предельная скорость
2H, 4H, 4HLc4LLc
1-я передача 15 км/ч 5 км/ч
2-я передача 35 км/ч 10 км/ч
3-я передача 50 км/ч 20 км/ч
4-я передача 75 км/ч 30 км/ч
5-я передача 110 км/ч 45 км/ч6-я передача
Момент переключения
Предельная скорость
2H, 4H, 4HLc4LLc
1-я передача 15 км/ч 5 км/ч
2-я передача 35 км/ч 10 км/ч
3-я передача 50 км/ч 20 км/ч
4-я передача 75 км/ч 30 км/ч
5-я передача 110 км/ч 45 км/ч6-я передача
ПРЕДОСТЕРЕЖЕНИЕ
 На полноприводном автомобиле режим 4L (система Easy Select 4WD) или4LLc (система Super Select 4WD II) позво-ляет получить максимальный крутящиймомент для движения с малой скоростьюпо крутым уклонам, а также по песку,грязи и в иных сложных условиях.На автомобилях с двигателем 4N14 запре-щается превышать следующие значенияскорости:Автомобили с системой полного приводаEasy Select 4WD
• 4H: примерно 110 км/ч.
• 4L: примерно 50 км/ч.
Автомобили с системой полного приводаSuper Select 4WD II
• 4HLc: примерно 110 км/ч.
• 4LLc: примерно 50 км/ч.
Если автомобиль оснащен двигателем4N15 и A/T, запрещается превышатьв режиме 4LLc скорость примерно70 км/ч.
Стояночный тормоз

Стояночный тормоз
6-6 Начало движения и вождение автомобиля
6

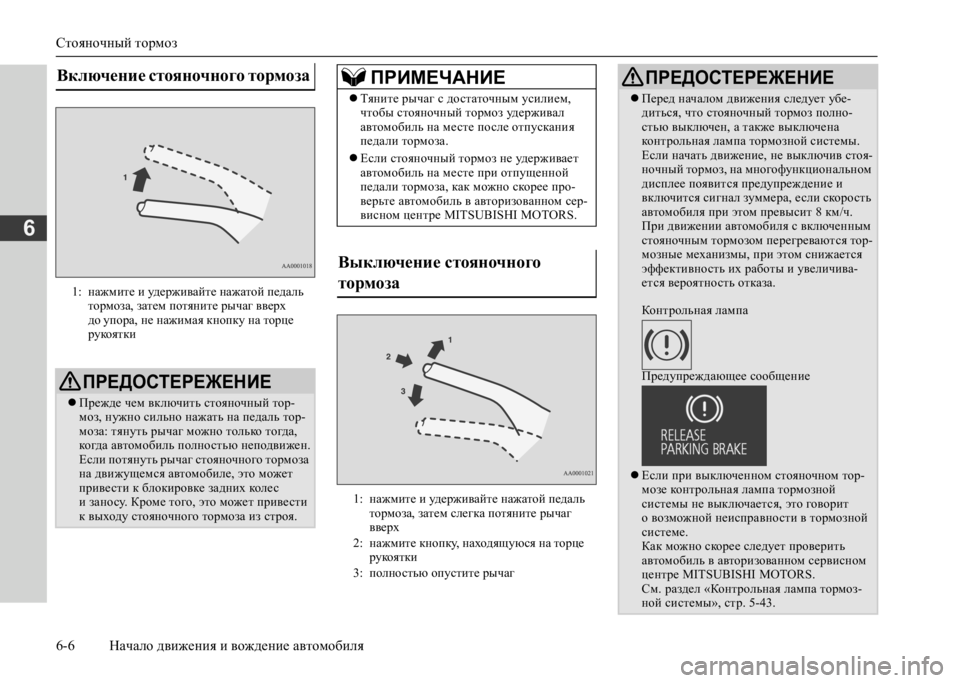

Включение стояночного тормоза
1: нажмите и удерживайте нажатой педаль тормоза, затем потяните рычаг вверх до упора, не нажимая кнопку на торце рукоятки
ПРЕДОСТЕРЕЖЕНИЕ
 Прежде чем включить стояночный тор- моз, нужно сильно нажать на педаль тор-моза: тянуть рычаг можно только тогда, когда автомобиль полностью неподвижен.Если потянуть рычаг стояночного тормоза на движущемся автомобиле, это может привести к блокировке задних колес и заносу. Кроме того, это может привести к выходу стояночного тормоза из строя.
ПРИМЕЧАНИЕ
 Тяните рычаг с достаточным усилием, чтобы стояночный тормоз удерживал автомобиль на месте после отпускания педали тормоза.
 Если стояночный тормоз не удерживает автомобиль на месте при отпущенной педали тормоза, как можно скорее про-верьте автомобиль в авторизованном сер-висном центре MITSUBISHI MOTORS.
Выключение стояночного
тормоза
1: нажмите и удерживайте нажатой педаль тормоза, затем слегка потяните рычаг вверх 2: нажмите кнопку, находящуюся на торце рукоятки 3: полностью опустите рычаг
ПРЕДОСТЕРЕЖЕНИЕ
 Перед началом движения следует убе- диться, что стояночный тормоз полно-стью выключен, а также выключена контрольная лампа тормозной системы.Если начать движение, не выключив стоя-ночный тормоз, на многофункциональном дисплее появится предупреждение и включится сигнал зуммера, если скорость автомобиля при этом превысит 8 км/ч.При движении автомобиля с включенным стояночным тормозом перегреваются тор-мозные механизмы, при этом снижается эффективность их работы и увеличива-ется вероятность отказа.
Контрольная лампа
Предупреждающее сообщение
 Если при выключенном стояночном тор- мозе контрольная лампа тормозной системы не выключается, это говорит о возможной неисправности в тормозной системе.Как можно скорее следует проверить автомобиль в авторизованном сервисном центре MITSUBISHI MOTORS.См. раздел «Контрольная лампа тормоз-ной системы», стр. 5-43.
