2020 MITSUBISHI L200 Руководство по эксплуатации и техобслуживанию (in Russian)

Лампы, предупреждающие о неисправностях
Органы управления и контрольно-измерительные приборы 5-45
5
ность. Поэтому не следует отключать аккумуля- торную батарею, если включилась контрольная лампа диагностики двигателя.
E00502702304Эта лампа загорается при вклю-чении зажигания или включе-нии режима работы ON и выключается после запуска двигателя.
E00502801816Эта лампа включается при повороте ключа зажигания в положение ON или включе-нии режима работы ON и выключается после запуска двигателя. Если она включается во время работы двигателя, это говорит о слишком низком давлении масла.
Если эта лампа включается при работающем двигателе, выключите двигатель и обратитесь в ближайший авторизованный сервисный центр MITSUBISHI MOTORS.
E00503302020Эта лампа включается, если какая-либо дверь открыта или неплотно закрыта.Если какая-либо дверь открыта или неплотно закрыта, а авто-
мобиль достигает скорости приблизительно 8 км/ч, в качестве предупреждения 4 раза зву-чит сигнал зуммера.
E00569000094
Эта контрольная лампа на панели приборов включается при наличии неисправности светодиодных фар.
Контрольная лампа зарядки
аккумуляторной батареи
ПРЕДОСТЕРЕЖЕНИЕ
 Если данная лампа включается при рабо- тающем двигателе, это указывает на неис- правность в цепи зарядки аккумуляторной батареи. В этом случае следует немед-ленно остановиться в безопасном месте и обратиться в ближайший авторизован-ный сервисный центр MITSUBISHI MOTORS.
Контрольная лампа давления
масла
ПРЕДОСТЕРЕЖЕНИЕ
 Возможно, эта лампа включается из-за низкого уровня масла в двигателе: про-верьте уровень масла.
 Эта контрольная лампа не показывает количества масла в картере. Количество масла определяется при неработающем двигателе с помощью маслоизмеритель-ного щупа.
 Движение с низким уровнем масла в дви- гателе или с включенной контрольной лампой давления масла может привести к заклиниванию двигателя.
ПРИМЕЧАНИЕ
 Контрольной лампой давления масла не следует пользоваться в качестве указа-теля уровня масла в двигателе. Уровень масла следует проверять с помощью мас-лоизмерительного щупа.
Контрольная лампа
незакрытых дверей
ПРЕДОСТЕРЕЖЕНИЕ
 Прежде чем автомобиль тронется с места, следует убедиться, что индикация неза-крытых дверей выключена.
Контрольная лампа
светодиодных фар*
ПРЕДОСТЕРЕЖЕНИЕ
 Если включается данная контрольная лампа, в модуле светодиодных фар, воз-можно, имеется неисправность. Рекомен-дуется обратиться для проверки системы в авторизованный сервисный центр MITSUBISHI MOTORS.

Сообщения информационного окна (автомобили, оснащенные многофункциональным дисплеем: тип 1)
5-46 Органы управления и контрольно-измерительные приборы
5
E00502901295Данная лампа мигает при вклю- ченном зажигании или режиме работы ON, если уровень масла в двигателе значительно повы-сился.
E00569300084Эта лампа включается при малом уровне жидкости в бачке стеклоомывателя.Если лампа включилась, долейте жидкость в бачок стеклоомывателя.См. раздел «Жидкость омыва-теля», стр. 10-8.См. раздел «Заправочные объемы», стр. 11-12.
E00524601322
E00524701668
Это сообщение отображается, если Вы начали движение, не выключив стояночный тормоз. Контрольная лампа на панели приборов также включается, если включен стояночный тормоз. При появлении данного предупреждения выключите стояночный тормоз.
Это сообщение отображается при включении режима работы ON, если уровень тормозной жидкости в бачке низкий.Также включается контрольная лампа на панели приборов.
Контрольная лампа низкого
уровня масла в двигателе
(автомобили, оснащенные
многофункциональным
дисплеем: тип 2)
ПРЕДОСТЕРЕЖЕНИЕ
 Если данная лампа начала мигать во время движения автомобиля, нужно остановить автомобиль в безопасном месте, выключить двигатель и проверить уровень масла в двигателе.См. раздел «Моторное масло», стр. 10-5.
ПРИМЕЧАНИЕ
 Рекомендуется немедленно обратиться для проверки системы в авторизованный сервисный центр MITSUBISHI MOTORS.
 Если загорелась данная контрольная лампа (не мигает), см. раздел «Фильтр твердых частиц», стр. 6-22.
Контрольная лампа низкого
уровня жидкости в бачке
стеклоомывателя*
Сообщения
информационного окна
(автомобили, оснащенные
многофункциональным
дисплеем: тип 1)
Предупреждающее сообщение
о неисправности тормозной
системы
ПРЕДОСТЕРЕЖЕНИЕ
 При движении автомобиля с включенным стояночным тормозом перегреваются тор-мозные механизмы, при этом снижается эффективность их работы и увеличива-ется вероятность отказа.
ПРЕДОСТЕРЕЖЕНИЕ
 Если это сообщение появляется и не исче- зает во время движения, существует опас-ность снижения эффективности работы тормозов. В этом случае следует немед-ленно остановиться в безопасном месте и обратиться в ближайший авторизован-ный сервисный центр MITSUBISHI MOTORS.

Сообщения информационного окна (автомобили, оснащенные многофункциональным дисплеем: тип 1)
Органы управления и контрольно-измерительные приборы 5-47
5
E00524801337

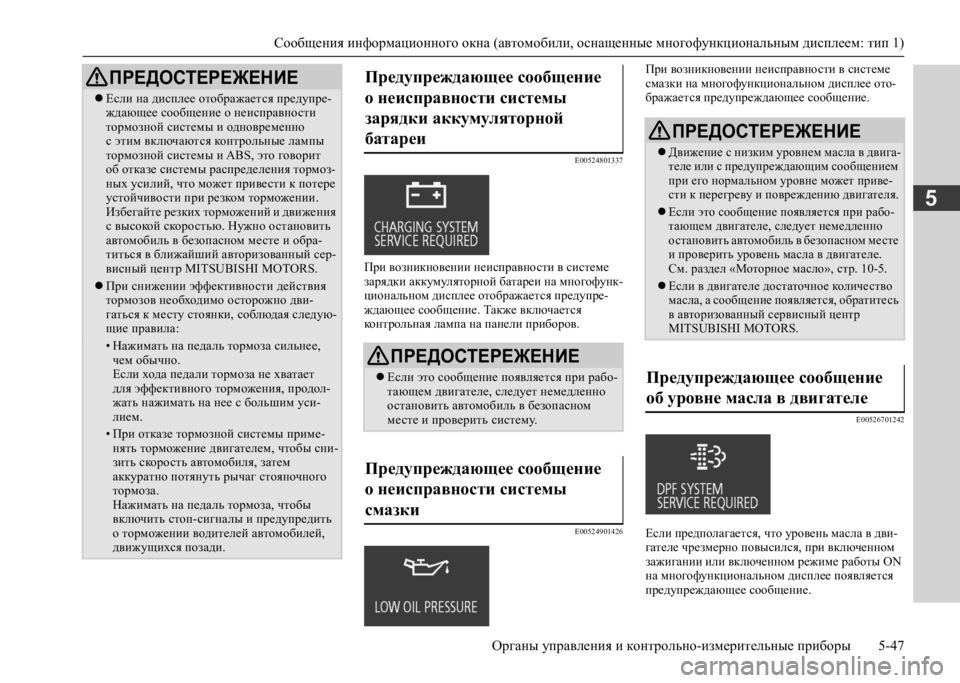

При возникновении неисправности в системе зарядки аккумуляторной батареи на многофунк-циональном дисплее отображается предупре-ждающее сообщение. Также включается контрольная лампа на панели приборов.
E00524901426
При возникновении неисправности в системе смазки на многофункциональном дисплее ото-бражается предупреждающее сообщение.
E00526701242
Если предполагается, что уровень масла в дви-гателе чрезмерно повысился, при включенном зажигании или включенном режиме работы ON на многофункциональном дисплее появляется предупреждающее сообщение.
 Если на дисплее отображается предупре- ждающее сообщение о неисправности тормозной системы и одновременно с этим включаются контрольные лампы тормозной системы и ABS, это говорит об отказе системы распределения тормоз-ных усилий, что может привести к потере устойчивости при резком торможении. Избегайте резких торможений и движения с высокой скоростью. Нужно остановить автомобиль в безопасном месте и обра-титься в ближайший авторизованный сер-висный центр MITSUBISHI MOTORS.
 При снижении эффективности действия тормозов необходимо осторожно дви-гаться к месту стоянки, соблюдая следую-щие правила:
• Нажимать на педаль тормоза сильнее, чем обычно. Если хода педали тормоза не хватает для эффективного торможения, продол-жать нажимать на нее с большим уси-лием.
• При отказе тормозной системы приме-нять торможение двигателем, чтобы сни-зить скорость автомобиля, затем аккуратно потянуть рычаг стояночного тормоза.Нажимать на педаль тормоза, чтобы включить стоп-сигналы и предупредить о торможении водителей автомобилей, движущихся позади.
ПРЕДОСТЕРЕЖЕНИЕПредупреждающее сообщение
о неисправности системы
зарядки аккумуляторной
батареи
ПРЕДОСТЕРЕЖЕНИЕ
 Если это сообщение появляется при рабо- тающем двигателе, следует немедленно остановить автомобиль в безопасном месте и проверить систему.
Предупреждающее сообщение
о неисправности системы
смазки
ПРЕДОСТЕРЕЖЕНИЕ
 Движение с низким уровнем масла в двига- теле или с предупреждающим сообщением при его нормальном уровне может приве-сти к перегреву и повреждению двигателя.
 Если это сообщение появляется при рабо- тающем двигателе, следует немедленно остановить автомобиль в безопасном месте и проверить уровень масла в двигателе.См. раздел «Моторное масло», стр. 10-5.
 Если в двигателе достаточное количество масла, а сообщение появляется, обратитесь в авторизованный сервисный центр MITSUBISHI MOTORS.
Предупреждающее сообщение
об уровне масла в двигателе

Включатель световых приборов
5-48 Органы управления и контрольно-измерительные приборы
5
E00506004921
Световые приборы включаются поворотом рукоятки включателя.
Световые приборы включаются поворотом рукоятки включателя.
ПРЕДОСТЕРЕЖЕНИЕ
 Следует остановить автомобиль в безо- пасном месте, выключить двигатель и проверить уровень масла в двигателе.См. раздел «Моторное масло», стр. 10-5.
ПРИМЕЧАНИЕ
 Рекомендуется немедленно обратиться для проверки системы в авторизованный сервисный центр MITSUBISHI MOTORS.
Включатель световых
приборов
Фары
ПРИМЕЧАНИЕ
 При въезде в страну, где движение осу- ществляется по противоположной сто-роне дороги, требуется принимать необходимые меры, чтобы свет Вашего автомобиля не ослеплял водителей встречного транспорта. Тем не менее фары на данном автомобиле не нужда-ются в регулировке.
 Не оставляйте включенными световые приборы на длительное время при нерабо-тающем двигателе. Это может привести к разряду аккумуляторной батареи.
 Во время дождя или после мойки автомо- биля возможно запотевание рассеивателей фар, но это не является признаком неис-правности.При включении фар влага испарится от тепла. Однако если внутри фар скапли-вается вода, рекомендуется проверить фары в сервисном центре MITSUBISHI MOTORS.
Тип 1
OFF Все световые приборы выключены

Включены передние и задние габарит- ные огни, фонарь освещения регистра-ционного знака, подсветка панели приборов
Включены фары, возможно включение всех остальных световых приборов
ПРИМЕЧАНИЕТип 2
OFF Все световые приборы выключены
AUTO
При включенном зажигании или вклю- ченном режиме работы ON фары, передние и задние габаритные огни, фонарь освещения регистрационного знака и подсветка панели приборов автоматически включаются или выключаются в зависимости от осве-щенности снаружи автомобиля. При выключении зажигания или вклю- чении режима работы OFF все свето- вые приборы автоматически выключаются.

Включены передние и задние габа- ритные огни, фонарь освещения регистрационного знака, подсветка панели приборов
Включены фары, возможно включение всех остальных световых приборов

Включатель световых приборов
Органы управления и контрольно-измерительные приборы 5-49
5
E00532701856 Если указанная ниже операция выполня- ется, когда включатель световых приборов находится в положении , при открыва-нии двери водителя световые приборы авто- матически выключаются. Автомобили с системой дистанционного управления замками дверейПоворот ключа в замке зажигания в положе-ние LOCK или ACC либо извлечение ключа из замка зажигания.Модификации с системой дистанцион-ного управления автомобилемВключение режима работы OFF или ACC. Если указанная ниже операция выполня- ется, когда включатель световых приборов находится в положении , световые при-боры автоматически выключаются при условии того, что дверь водителя оста-ется закрытой в течение примерно трех минут.
Автомобили с системой дистанционного управления замками дверейПоворот ключа в замке зажигания в положе-ние LOCK или ACC либо извлечение ключа из замка зажигания. Модификации с системой дистанцион-ного управления автомобилемВключение режима работы OFF или ACC.
E00506101732Если выполняется следующее действие, вклю-чится сигнал зуммера, предупреждающий води-теля о включенном освещении.Автомобили с системой дистанционного управления замками дверейЕсли дверь водителя открыта, когда ключ зажи-гания находится в положении LOCK или ACC либо ключ извлечен из замка зажигания при включенных световых приборах.Модификации с системой дистанционного управления автомобилемЕсли дверь водителя открыта, когда выбран режим работы ACC или OFF при включенных световых приборах.
ПРИМЕЧАНИЕ
 Чувствительность системы автоматиче- ского включения/выключения освещения можно регулировать. Более подробную информацию можно получить в авторизо-ванном сервисном центре MITSUBISHI MOTORS.
 Если передние противотуманные фары (при наличии) включаются в режиме AUTO при наличии определенных усло-вий, они автоматически выключаются при выключении зажигания или выборе режима работы OFF.
 Если при включенном зажигании или при включенном режиме работы ON про-исходит автоматическое выключение фар, противотуманные фары (при наличии) и задние противотуманные фонари (при наличии) также выключаются. При последующем автоматическом вклю- чении фар включаются противотуманные фары, а задний противотуманный фонарь остается выключенным. При необходимо-сти включите задний противотуманный фонарь с помощью включателя световых приборов.
 Не закрывайте датчик освещенности (А) наклейками на ветровом стекле.
 Если световые приборы не включаются или не выключаются, когда переключа-тель находится в положении AUTO, вклю-чите (или отключите) их вручную. Рекомендуется проверить автомобиль в авторизованном сервисном центре MITSUBISHI MOTORS.
Функция автоматического
выключения световых приборов
(фар, противотуманных
фонарей и т. д.)
ПРИМЕЧАНИЕ
ПРИМЕЧАНИЕ
 Функцию автоматического выключения световых приборов можно отключить.Более подробную информацию Вы можете получить в авторизованном сер-висном центре MITSUBISHI MOTORS.
Зуммер, предупреждающий
о включенном освещении

Включатель световых приборов
5-50 Органы управления и контрольно-измерительные приборы
5
В обоих случаях сигнал зуммера автоматически выключается при срабатывании функции авто-матического выключения световых приборов, выключении включателя освещения или закры- вании двери.
E00530601343
Включение дневных ходовых огней происходит при работающем двигателе и положении OFF или AUTO включателя световых приборов, при выключенных задних фонарях.
E00506201717
Если включатель световых приборов находится в положении , переключение с дальнего света на ближний (и наоборот) осуществляется переводом рычага в положение (1). При включе-нии дальнего света также включается контроль-ная лампа дальнего света фар на панели приборов.
E00506300199
Дальний свет фар включается при переводе рычага в положение (2) (нефиксированное положение) и выключается при отпускании рычага.При включении дальнего света также включа-ется контрольная лампа дальнего света фар на панели приборов.
E00538200276
Система автоматического управления дальнимсветом фар (AHB) автоматически выключаетдальний свет фар, когда датчик (А) обнаружи-вает источник света, например от фонарей иду-щего впереди автомобиля, от фар встречногоавтомобиля или от уличных фонарей.
E005515002761. При работающем двигателе поверните включатель освещения в положение или AUTO.
Дневные ходовые огни
Переключатель дальнего
и ближнего света фар
Мигание дальним светом фар
ПРИМЕЧАНИЕ
 Мигание дальним светом фар возможно и в том случае, если включатель освеще-ния находится в положении OFF.
 Если выключить фары при включенном дальнем свете, то при последующем воз-врате переключателя освещения в поло- жение фары автоматически переключатся на ближний свет.
Система автоматического
управления дальним светом фар
(AHB)*
ПРЕДУПРЕЖДЕНИЕ
 При определенных обстоятельствах может не произойти переключения фар с дальнего света на ближний. Не сле-дует чрезмерно полагаться на работу системы. Переключать свет фар (с дальнего на ближний) вручную в соответствии с дорожными услови-ями является обязанностью, возложен-ной на водителя.См. раздел «Переключатель дальнего и ближнего света фар», стр. 5-50.
Как пользоваться системой AHB

Включатель световых приборов
Органы управления и контрольно-измерительные приборы 5-51
5
2. Нажмите на включатель системы AHB.
Система AHB активируется, и включается контрольная лампа.Если повторно нажать на включатель системы AHB, система AHB деактивиру-ется и выключается контрольная лампа системы AHB.
1. Потяните переключатель указателей пово- рота на себя.2. Контрольная лампа системы AHB выклю-чится.3. Если включатель системы AHB нажать повторно, система AHB активируется.
1. Потяните переключатель указателей пово- рота на себя. 2. Контрольная лампа системы автоматиче-ского управления дальним светом фар выключится, а контрольная лампа дальнего света фар включится.3. Если включатель системы AHB нажать повторно, система AHB активируется.
E00551600105
Включение дальнего света фар происходит при соблюдении всех нижеперечисленных условий:
 Скорость автомобиля превышает 40 км/ч.  Снаружи автомобиля темно.  Отсутствуют впереди идущие попутные и встречные автомобили, или у них выклю-чены наружные световые приборы.
Включение ближнего света фар происходит при соблюдении любых нижеперечисленных усло-вий:
 Скорость автомобиля не превышает 30 км/ч.  Снаружи автомобиля светло.  Включаются наружные световые приборы попутного или встречного автомобиля.
ПРИМЕЧАНИЕ
 Система AHB работает только при вклю- ченном свете фар, когда включатель све-товых приборов находится в положении AUTO.
 Вы можете включать и выключать даль- ний свет фар вручную с помощью подру-левого рычага даже во время работы системы автоматического управления дальним светом фар.См. раздел «Переключатель дальнего и ближнего света фар», стр. 5-50.Если свет фар переключается вручную рычагом переключателя, индикатор системы автоматического управления дальним светом фар выключается, что свидетельствует об отключении системы AHB.См. раздел «Переключение вручную», стр. 5-51.
 Если слегка потянуть рычаг переключа- теля на себя (мигание дальним светом фар), система автоматического управле-ния дальним светом фар не отключится.
 Переключение вручную
Переключение на ближний свет
Переключение на дальний свет
Условия для автоматического
переключения света фар
ПРИМЕЧАНИЕ
 Дальний свет фар может не выключиться автоматически при следующих условиях:

Включатель световых приборов
5-52 Органы управления и контрольно-измерительные приборы
5
• Встречный или попутный автомобиль не виден из-за определенных условий, например затяжного поворота, подъема, закрытого участка, дорожных знаков, придорожных посадок и т. п.
• Автомобиль разъезжается со встречным автомобилем внезапно, на повороте с плохой видимостью.
• Другой автомобиль выезжает поперек движения Вашего автомобиля.
 Может остаться включенным ближний свет фар (или фары могут переключиться с дальнего света на ближний), если отра-жающая поверхность (например, улич-ного фонаря, дорожного знака, указателя или вывески) отражает свет.
 Все нижеперечисленные условия могут повлиять на время переключения света фар:
• Яркость света фар и фонарей попутного или встречного автомобиля.
• Перемещение или направление движе- ния попутного или встречного автомо-биля.
• Фары или фонари попутного или встреч- ного автомобиля горят только с одной стороны.
• Встречное или попутное транспортное средство — это мотоцикл.
• Дорожные условия (уклоны, повороты и профиль участка дороги).
• Количество пассажиров в салоне и загрузка багажного отделения.
ПРИМЕЧАНИЕ
 Система автоматического управления дальним светом фар распознает окружаю-щие условия путем обнаружения источ-ника света впереди автомобиля. Поэтому Вы можете почувствовать, что автомати-ческое переключение света фар выполня-ется в неподходящий момент.
 Система не определяет легкие транспорт- ные средства, например велосипеды.
 Система может некорректно определять степень освещенности окружающей среды снаружи автомобиля. Это может приводить к ослеплению других участни-ков движения или к тому, что ближний свет не переключается на дальний, когда это возможно. В таких случаях следует переключать свет фар вручную.
• Неблагоприятные погодные условия (ливень, туман, снег или песчаная буря).
• Ветровое стекло загрязнено или запо- тело.
• Ветровое стекло треснуто или разбито.
• Датчик деформирован или загрязнен.
• Источник света, похожий на свет фар или фонарей, включен возле автомобиля.
• Встречный или попутный автомобиль движется с выключенными наружными световыми приборами, или они загряз-нены и обесцвечены, или свет фар неверно отрегулирован.
• Вокруг автомобиля стало темно или светло внезапно и на продолжительное время.
• Автомобиль движется по неровной дороге.
ПРИМЕЧАНИЕ
• Автомобиль движется по извилистой дороге.
• Объект с отражающей свет поверхно- стью, например вывеска или зеркало, находится впереди автомобиля.
• Свет фонарей идущего впереди автомо- биля или свет фар встречного автомо-биля сливается со светом других источников освещения.
• Задняя часть автомобиля впереди (например, будка грузовика) сильно отражает свет.
• Фары Вашего автомобиля неисправны или загрязнены.
• Ваш автомобиль имеет наклон из-за спу- щенного колеса или буксировки грузов.
• Появляется предупреждающее сообще- ние.(См. раздел «Предупреждающее сообще- ние о неисправности системы», стр. 5-53.)
 Для корректной работы системы соблю- дайте нижеперечисленные условия:
• Запрещается разбирать датчик.
• Запрещается закрывать датчик наклей- ками на ветровом стекле.
• Запрещается перегружать автомобиль.
• Запрещается вносить изменения в кон- струкцию автомобиля.
• При замене ветрового стекла следует использовать только оригинальные запасные части MITSUBISHI MOTORS.
ПРИМЕЧАНИЕ
