2020 MITSUBISHI L200 Руководство по эксплуатации и техобслуживанию (in Russian)

Замена ламп

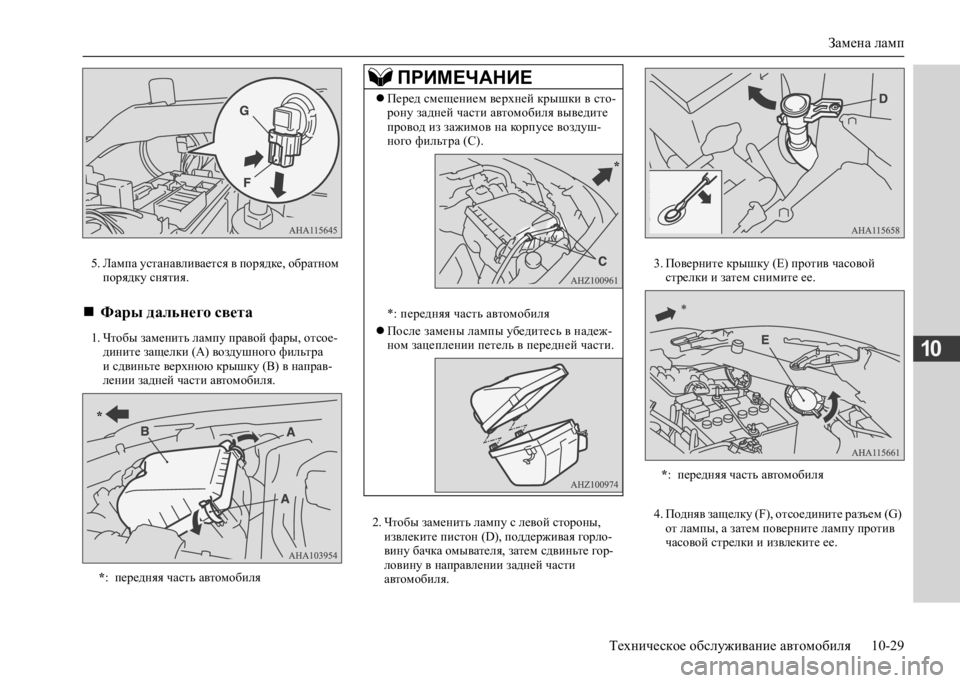

Техническое обслуживание автомобиля 10-29
10
5. Лампа устанавливается в порядке, обратном порядку снятия.
1. Чтобы заменить лампу правой фары, отсое- дините защелки (А) воздушного фильтра и сдвиньте верхнюю крышку (B) в направ-лении задней части автомобиля.
2. Чтобы заменить лампу с левой стороны, извлеките пистон (D), поддерживая горло-вину бачка омывателя, затем сдвиньте гор-ловину в направлении задней части автомобиля.
3. Поверните крышку (E) против часовой стрелки и затем снимите ее.
4. Подняв защелку (F), отсоедините разъем (G) от лампы, а затем поверните лампу против часовой стрелки и извлеките ее.
 Фары дальнего света
*: передняя часть автомобиля
*
ПРИМЕЧАНИЕ
Перед смещением верхней крышки в сто- рону задней части автомобиля выведите провод из зажимов на корпусе воздуш-ного фильтра (С).
*: передняя часть автомобиля
 После замены лампы убедитесь в надеж- ном зацеплении петель в передней части.
*
* : передняя часть автомобиля

Замена ламп

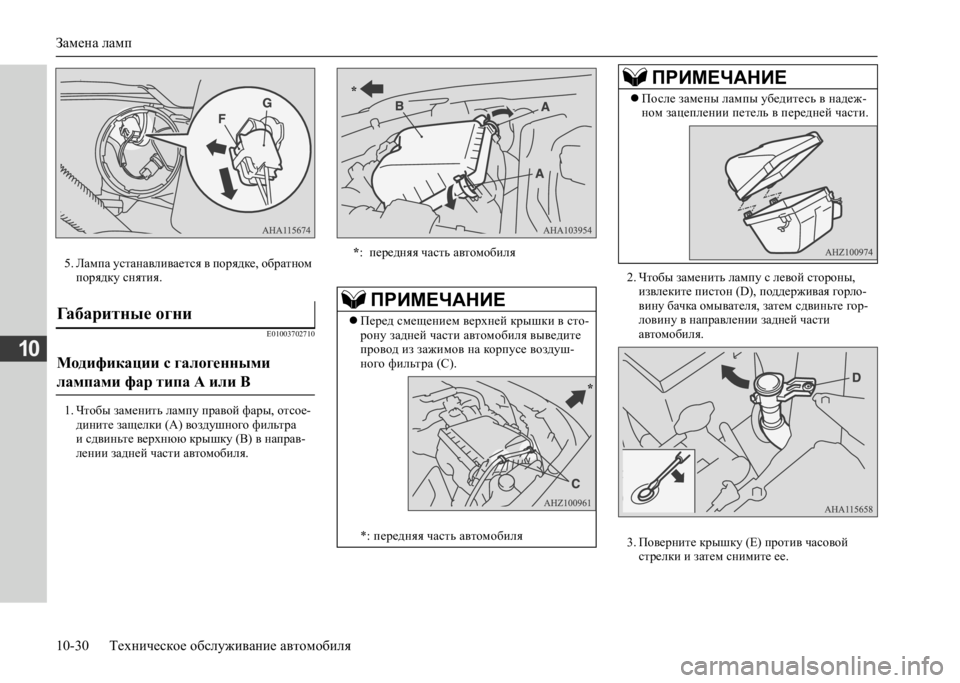

10-30 Техническое обслуживание автомобиля
10
5. Лампа устанавливается в порядке, обратном порядку снятия.
E01003702710
1. Чтобы заменить лампу правой фары, отсое-дините защелки (А) воздушного фильтра и сдвиньте верхнюю крышку (B) в направ-лении задней части автомобиля.
2. Чтобы заменить лампу с левой стороны, извлеките пистон (D), поддерживая горло-вину бачка омывателя, затем сдвиньте гор-ловину в направлении задней части автомобиля.
3. Поверните крышку (E) против часовой стрелки и затем снимите ее.
Габаритные огни
Модификации с галогенными
лампами фар типа А или В
* : передняя часть автомобиля
ПРИМЕЧАНИЕ
Перед смещением верхней крышки в сто- рону задней части автомобиля выведите провод из зажимов на корпусе воздуш-ного фильтра (С).
*: передняя часть автомобиля
*
*
 После замены лампы убедитесь в надеж- ном зацеплении петель в передней части.
ПРИМЕЧАНИЕ

Замена ламп

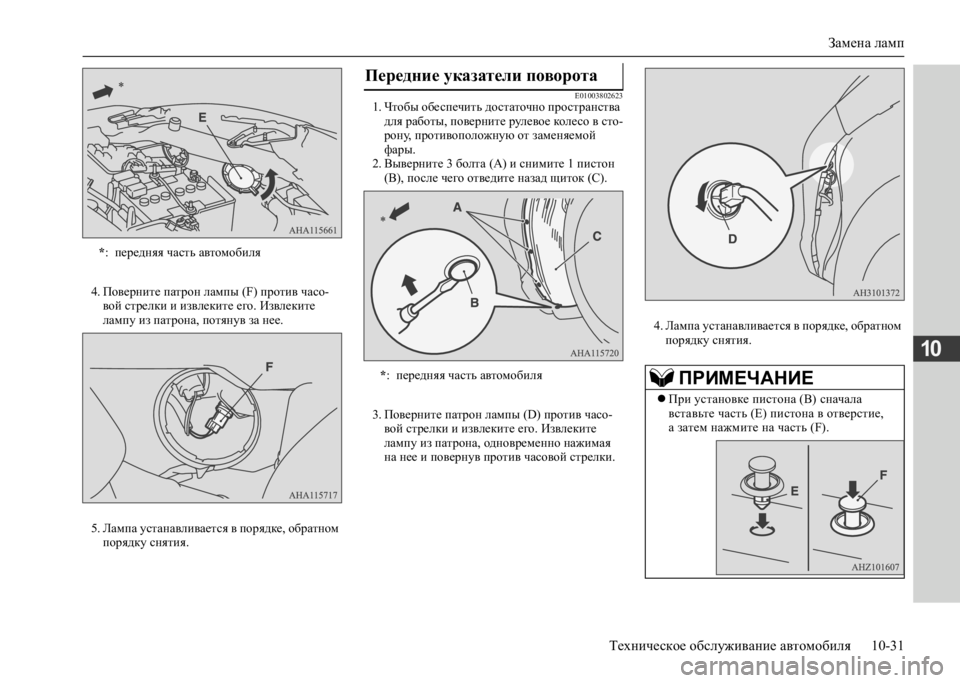

Техническое обслуживание автомобиля 10-31
10
4. Поверните патрон лампы (F) против часо- вой стрелки и извлеките его. Извлеките лампу из патрона, потянув за нее.
5. Лампа устанавливается в порядке, обратном порядку снятия.
E010038026231. Чтобы обеспечить достаточно пространства для работы, поверните рулевое колесо в сто-рону, противоположную от заменяемой фары.2. Выверните 3 болта (A) и снимите 1 пистон (B), после чего отведите назад щиток (C).
3. Поверните патрон лампы (D) против часо- вой стрелки и извлеките его. Извлеките лампу из патрона, одновременно нажимая на нее и повернув против часовой стрелки.
4. Лампа устанавливается в порядке, обратном порядку снятия.
* : передняя часть автомобиля
Передние указатели поворота
*: передняя часть автомобиляПРИМЕЧАНИЕ
При установке пистона (B) сначала вставьте часть (E) пистона в отверстие, а затем нажмите на часть (F).

Замена ламп

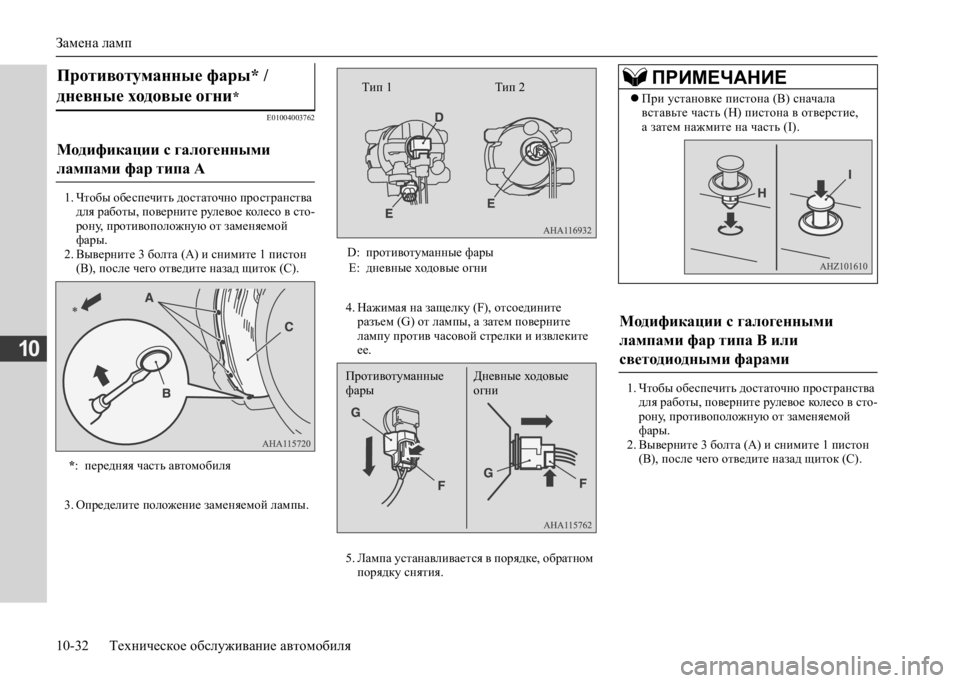

10-32 Техническое обслуживание автомобиля
10
E01004003762
1. Чтобы обеспечить достаточно пространства для работы, поверните рулевое колесо в сто-рону, противоположную от заменяемой фары.2. Выверните 3 болта (A) и снимите 1 пистон (B), после чего отведите назад щиток (C).
3. Определите положение заменяемой лампы.
4. Нажимая на защелку (F), отсоедините разъем (G) от лампы, а затем поверните лампу против часовой стрелки и извлеките ее.
5. Лампа устанавливается в порядке, обратном порядку снятия.
1. Чтобы обеспечить достаточно пространства для работы, поверните рулевое колесо в сто-рону, противоположную от заменяемой фары.2. Выверните 3 болта (A) и снимите 1 пистон (B), после чего отведите назад щиток (C).
Противотуманные фары* /
дневные ходовые огни*
Модификации с галогенными
лампами фар типа А
* : передняя часть автомобиля
D: противотуманные фары E: дневные ходовые огни
Тип 1 Тип 2
Противотуманные фары Дневные ходовые огни
ПРИМЕЧАНИЕ
 При установке пистона (B) сначала вставьте часть (H) пистона в отверстие, а затем нажмите на часть (I).
Модификации с галогенными
лампами фар типа B или
светодиодными фарами

Замена ламп

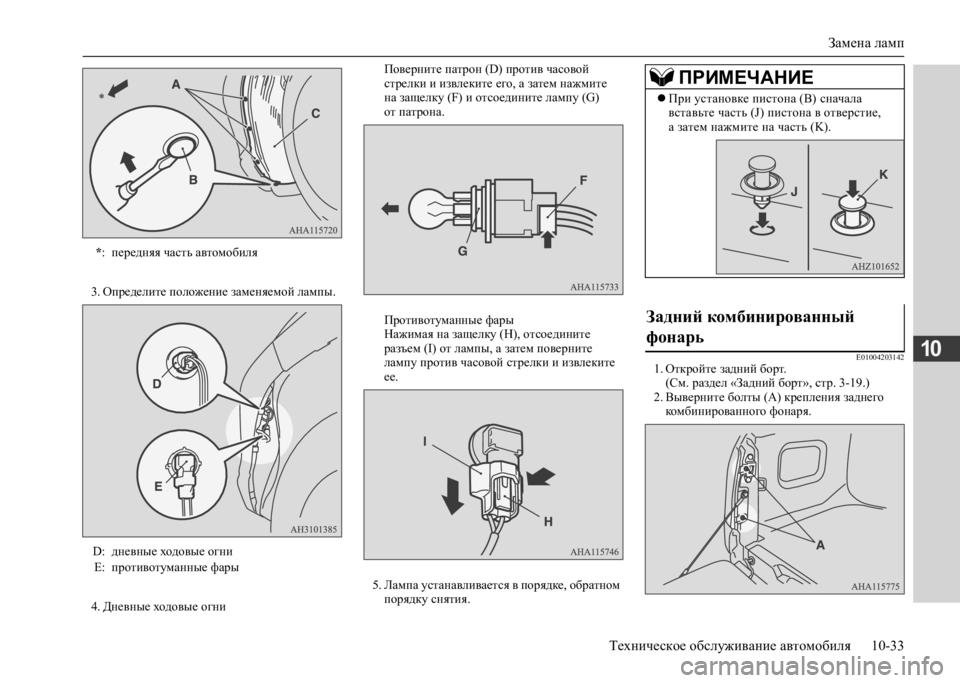

Техническое обслуживание автомобиля 10-33
10
3. Определите положение заменяемой лампы.
4. Дневные ходовые огни
Поверните патрон (D) против часовой стрелки и извлеките его, а затем нажмите на защелку (F) и отсоедините лампу (G) от патрона.
Противотуманные фары Нажимая на защелку (H), отсоедините разъем (I) от лампы, а затем поверните лампу против часовой стрелки и извлеките ее.
5. Лампа устанавливается в порядке, обратном порядку снятия.
E010042031421. Откройте задний борт.(См. раздел «Задний борт», стр. 3-19.)2. Выверните болты (А) крепления заднего комбинированного фонаря.
* : передняя часть автомобиля
D: дневные ходовые огни E: противотуманные фары
ПРИМЕЧАНИЕ
 При установке пистона (B) сначала вставьте часть (J) пистона в отверстие, а затем нажмите на часть (K).
Задний комбинированный
фонарь

Замена ламп

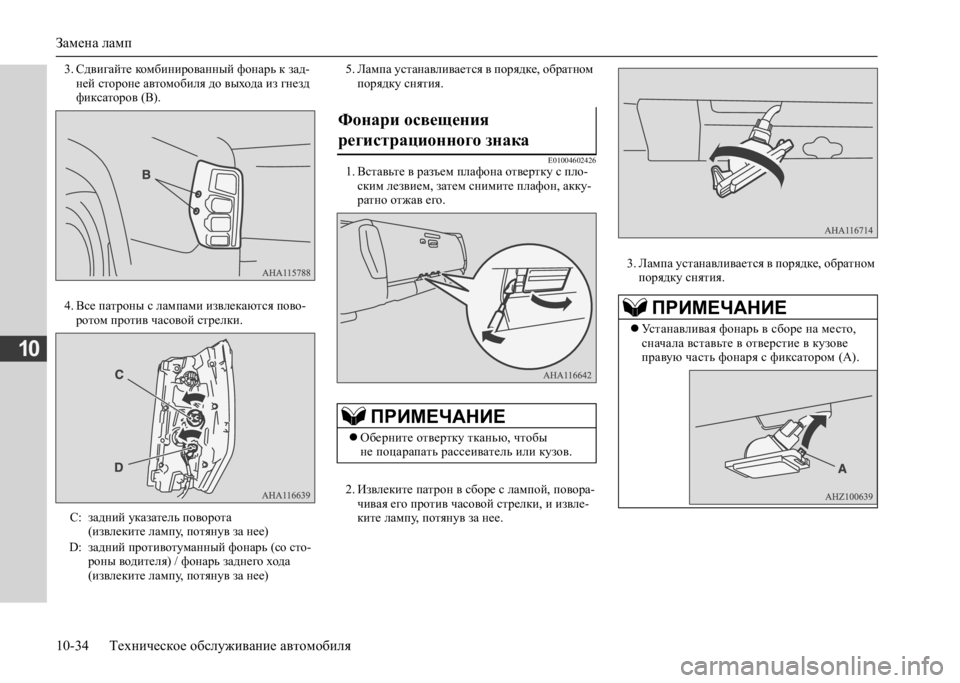

10-34 Техническое обслуживание автомобиля
10
3. Сдвигайте комбинированный фонарь к зад- ней стороне автомобиля до выхода из гнезд фиксаторов (В).
4. Все патроны с лампами извлекаются пово- ротом против часовой стрелки.
5. Лампа устанавливается в порядке, обратном порядку снятия.
E010046024261. Вставьте в разъем плафона отвертку с пло-ским лезвием, затем снимите плафон, акку-ратно отжав его.
2. Извлеките патрон в сборе с лампой, повора- чивая его против часовой стрелки, и извле-ките лампу, потянув за нее.
3. Лампа устанавливается в порядке, обратном порядку снятия.
С: задний указатель поворота (извлеките лампу, потянув за нее) D: задний противотуманный фонарь (со сто- роны водителя) / фонарь заднего хода(извлеките лампу, потянув за нее)
Фонари освещения
регистрационного знака
ПРИМЕЧАНИЕ
 Оберните отвертку тканью, чтобы не поцарапать рассеиватель или кузов.
ПРИМЕЧАНИЕ
 Устанавливая фонарь в сборе на место, сначала вставьте в отверстие в кузове правую часть фонаря с фиксатором (A).

Замена ламп

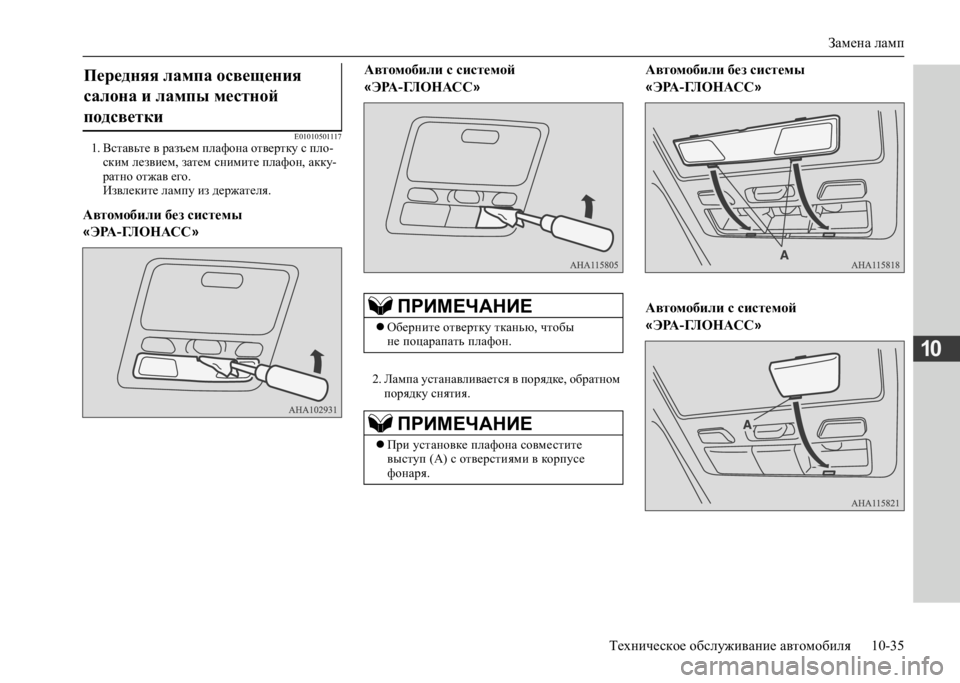

Техническое обслуживание автомобиля 10-35
10
E010105011171. Вставьте в разъем плафона отвертку с пло- ским лезвием, затем снимите плафон, акку-ратно отжав его.Извлеките лампу из держателя.
Автомобили без системы
« ЭРА-ГЛОНАСС»
Автомобили с системой
« ЭРА-ГЛОНАСС»
2. Лампа устанавливается в порядке, обратном порядку снятия.
Автомобили без системы
« ЭРА-ГЛОНАСС»
Автомобили с системой
« ЭРА-ГЛОНАСС»
Передняя лампа освещения
салона и лампы местной
подсветки
ПРИМЕЧАНИЕ
 Оберните отвертку тканью, чтобы не поцарапать плафон.
ПРИМЕЧАНИЕ
 При установке плафона совместите выступ (А) с отверстиями в корпусе фонаря.

Замена ламп

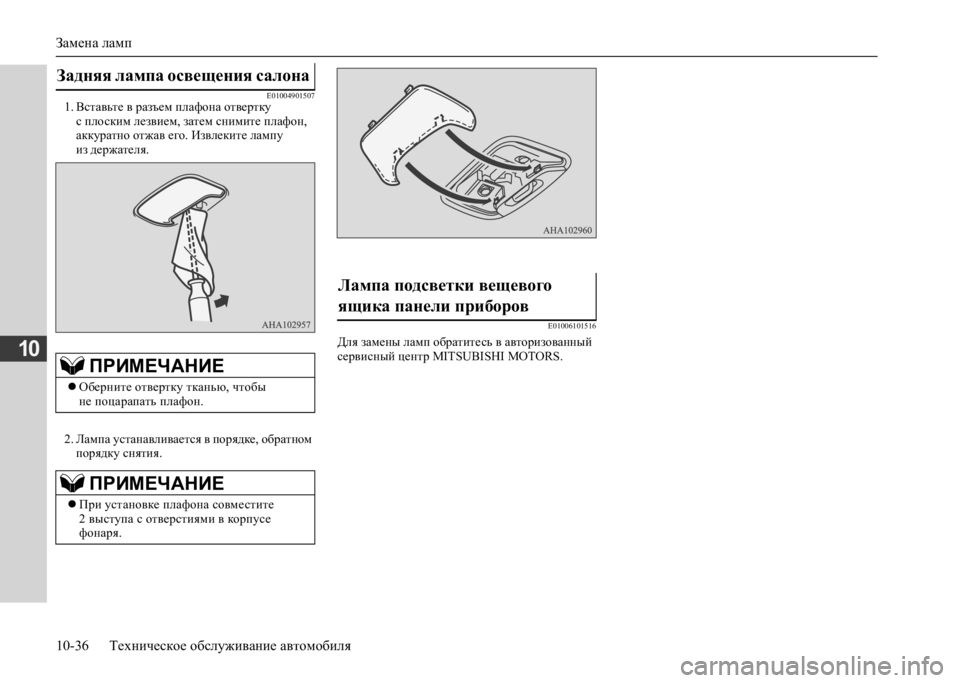

10-36 Техническое обслуживание автомобиля
10
E010049015071. Вставьте в разъем плафона отвертку с плоским лезвием, затем снимите плафон, аккуратно отжав его. Извлеките лампу из держателя.
2. Лампа устанавливается в порядке, обратном порядку снятия.
E01006101516
Для замены ламп обратитесь в авторизованный сервисный центр MITSUBISHI MOTORS.
Задняя лампа освещения салона
ПРИМЕЧАНИЕ
 Оберните отвертку тканью, чтобы не поцарапать плафон.
ПРИМЕЧАНИЕ
 При установке плафона совместите 2 выступа с отверстиями в корпусе фонаря.
Лампа подсветки вещевого
ящика панели приборов
