2020 MITSUBISHI L200 Руководство по эксплуатации и техобслуживанию (in Russian)

11
1Технические характеристики
Идентификационные таблички и надписи ............................... 11-2 Габаритные размеры автомобиля ................................. ............. 11-3 Эксплуатационные характеристики автомобиля .................... . 11-7 Весовые параметры автомобиля .................................. ............. 11-7 Технические характеристики двигателя .......................... ....... 11-10 Электрооборудование ........................................... .................... 11-10 Шины и колесные диски ......................................... ................. 11-11 Расход топлива ................................................ .......................... 11-11 Заправочные объемы ............................................ .................... 11-12

Идентификационные таблички и надписи
11-2 Технические характеристики
11
E01100105672
Расположение идентификационного номера автомобиля показано на рисунке.
E01102200135
Информационная табличка с данными автомо-биля закреплена в месте, указанном на рисунке.
На табличке указаны код модели автомобиля, модель двигателя, модель коробки передач, код цвета кузова и т. д.При заказе запасных частей пользуйтесь указан-ными кодовыми номерами.
E01102500125
Модель и номер двигателя выбиты на блоке цилиндров двигателя (см. рисунок).
Идентификационные
таблички и надписи
Идентификационный номер
автомобиля (VIN)
Информационная табличка
с данными автомобиля
1: код модели автомобиля 2: код модели двигателя3: код модели коробки передач4: передаточное число главной передачи5: код цвета кузова6: код отделки салона7: код дополнительного оборудования
Модель/номер двигателя

Габаритные размеры автомобиля
Технические характеристики 11-3
11
E01100205279

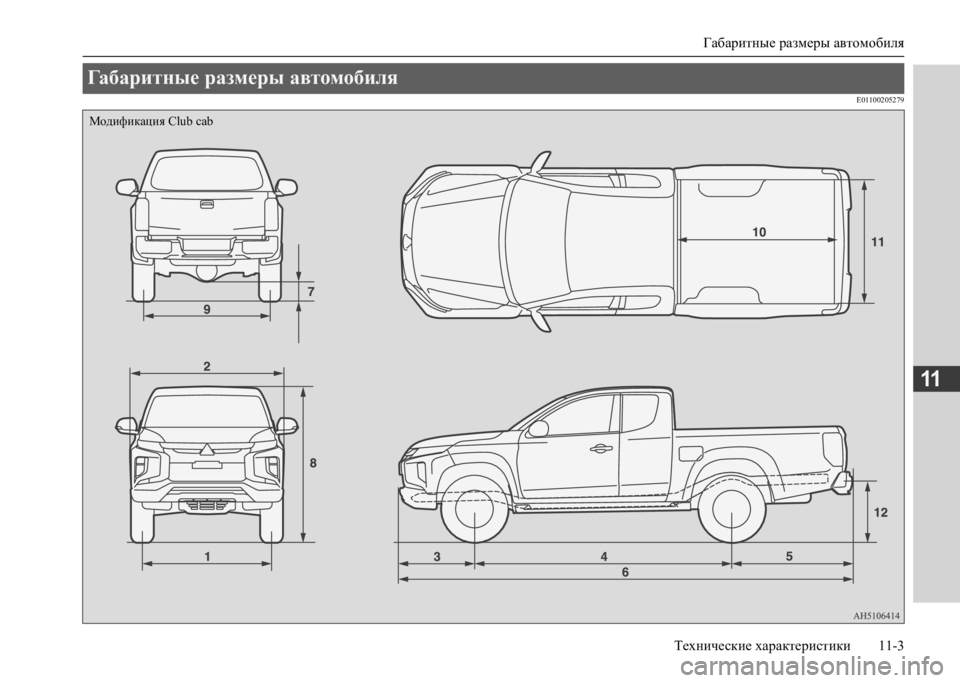

Габаритные размеры автомобиля
Модификация Club cab

Габаритные размеры автомобиля
11-4 Технические характеристики
11
Минимальный радиус разворота
Модификация Club cab
1Колея передних колес 1520 мм
2Габаритная ширина 1815 мм
3Передний свес 885 мм
4Колесная база 3000 мм
5Задний свесбез заднего бампера 1330 мм
с задним бампером 1410 мм
6Габаритная длина
без заднего бампера 5215 мм
с задним бампером 5295 мм
7Дорожный просвет (без нагрузки) 205 мм
8Габаритная высота (без нагрузки) 1780 мм
9Колея задних колес 1515 мм
10Длина грузовой платформы 1850 мм
11Ширина грузовой платформы 1470 мм
12Погрузочная высота 850 мм
По внешнему габариту кузова 6,3 м
По колее наружного колеса 5,9 м

Габаритные размеры автомобиля
Технические характеристики 11-5
11

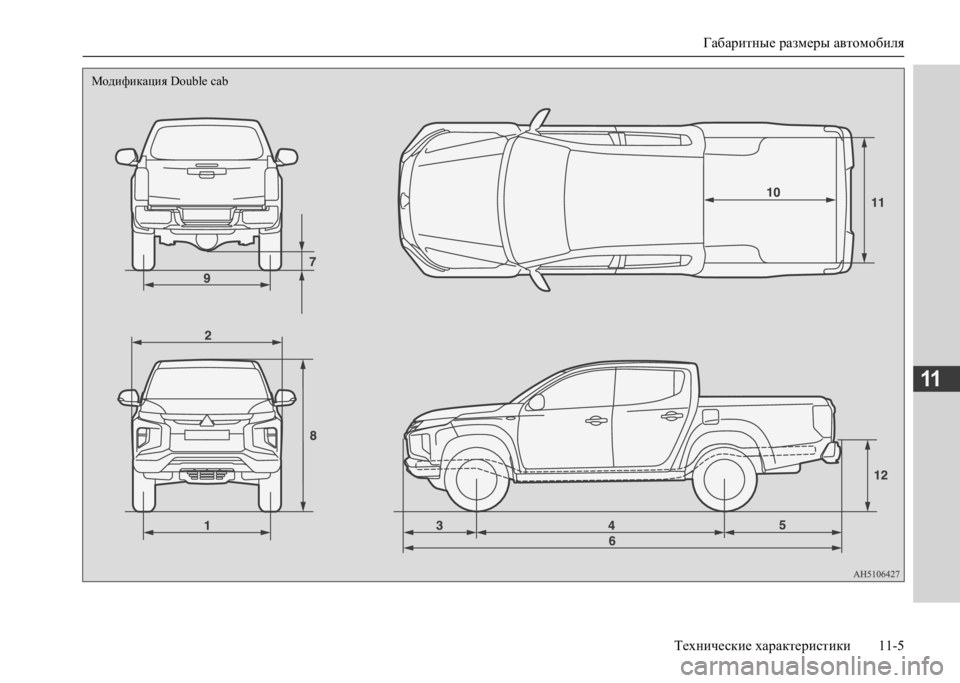

Модификация Double cab

Габаритные размеры автомобиля
11-6 Технические характеристики
11
Минимальный радиус разворота
Модификация Double cab
1Колея передних колес 1520 мм
2Габаритная ширина 1815 мм
3Передний свес 885 мм
4Колесная база 3000 мм
5Задний свесбез заднего бампера 1340 мм
с задним бампером 1420 мм
6Габаритная длина
без заднего бампера 5225 мм
с задним бампером 5305 мм
7Дорожный просвет (без нагрузки) 200 мм *1, 205 мм*2, 220 мм*3
8Габаритная высота (без нагрузки) 1775 мм *1, 1780 мм*2, 1795 мм*3
9Колея задних колес 1515 мм
10Длина грузовой платформы 1520 мм
11Ширина грузовой платформы 1470 мм
12Погрузочная высота 845 мм *1, 850 мм*2, 865 мм*3
*1: автомобили с шинами размерностью 245/70 R16 111S RF.
*2: автомобили с шинами размерностью 265/60 R18 110H.
*3: автомобили с шинами размерностью 205 R16C 8PR 110/108R.
По внешнему габариту кузова 6,3 м
По колее наружного колеса 5,9 м

Эксплуатационные характеристики автомобиля
Технические характеристики 11-7
11
E01100304446
*1: автомобили с шинами размерностью 205 R16C.
*2: автомобили с двигателем увеличенной мощности.
E01100409569
Эксплуатационные характеристики автомобиля
ОписаниеАвтомобили с M/TАвтомобили с A/T
Максимальная скорость 173 км/ч, 169 км/ч *1171 км/ч, 177 км/ч*2
Весовые параметры автомобиля
Модификация Club cab
ОписаниеСистема полного привода Easy Select 4WDСистема полного привода Super Select 4WD II
Снаряженная масса
без дополнительного оборудования 1950 кг 1990 кг
в полной комплектации с дополнительным оборудованием 1980 кг 2035 кг
Разрешенная максимальная масса 3110 кг
Максимальная нагрузка на ось
переднюю 1360 кг
заднюю 2030 кг
Максимальная масса буксируемого прицепа
оборудованного тормозами 3000 кг
не оборудованного тормозами 750 кг
Максимальная нагрузка на тягово-сцепное устройство 120 кг
Максимальная полная масса автопоезда 6080 кг
Максимально разрешенная масса тягово-сцепного устройства 34 кг
Количество мест 4 человека, 2 человека*
* : автомобили без заднего сиденья.

Весовые параметры автомобиля
11-8 Технические характеристики
11
ПРИМЕЧАНИЕ
 Технические характеристики прицепа указываются в инструкции его изготовителя.
Модификация Double cab
ОписаниеЗаднеприводный Hi-Rider
Автомобили с M/TАвтомобили с A/T
Снаряженная масса
без дополнительного оборудования 1895 кг 1900 кг
в полной комплектации с дополнительным оборудованием 1915 кг 1920 кг
Разрешенная максимальная масса 3000 кг
Максимальная нагрузка на ось
переднюю 1360 кг
заднюю 2030 кг
Максимальная масса буксируемого прицепа
оборудованного тормозами 2700 кг
не оборудованного тормозами 750 кг
Максимальная нагрузка на тягово-сцепное устройство 110 кг
Максимальная полная масса автопоезда 5650 кг
Максимально разрешенная масса тягово-сцепного устройства 34 кг
Максимальная масса груза, перевозимого на крыше 80 кг
Количество мест 5 человек
ПРИМЕЧАНИЕ
Технические характеристики прицепа указываются в инструкции его изготовителя.
