2019 Hyundai Santa Fe Manual del propietario (in Spanish)

7-74
Mantenimiento

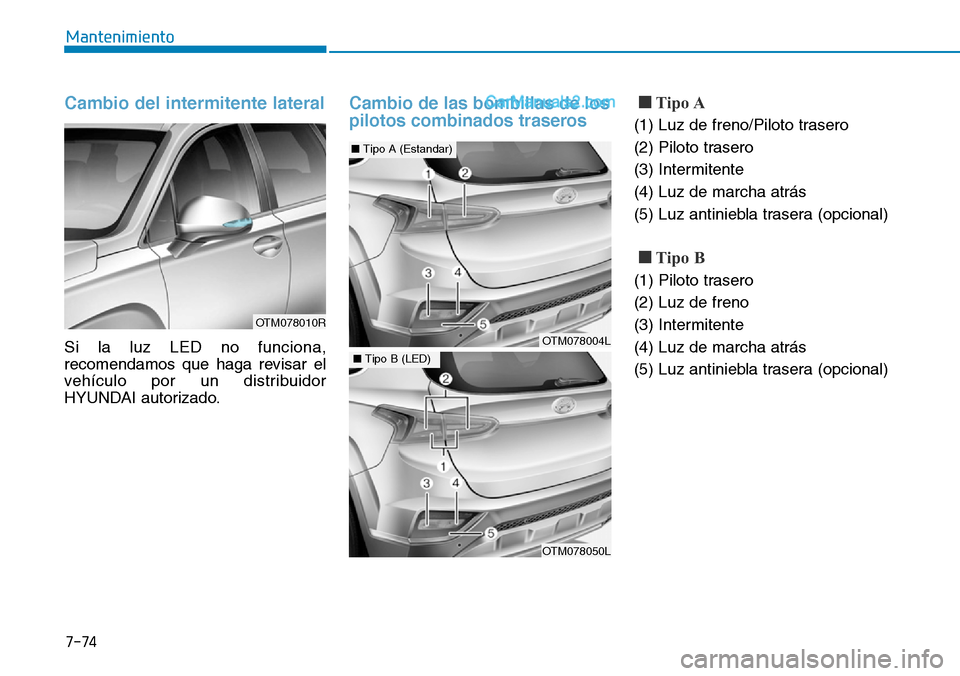

Cambio del intermitente lateral
Si la luz LED no funciona,
recomendamos que haga revisar el
vehículo por un distribuidor
HYUNDAI autorizado.
Cambio de las bombillas de los
pilotos combinados traseros■Tipo A
(1) Luz de freno/Piloto trasero
(2) Piloto trasero
(3) Intermitente
(4) Luz de marcha atrás
(5) Luz antiniebla trasera (opcional)
■Tipo B
(1) Piloto trasero
(2) Luz de freno
(3) Intermitente
(4) Luz de marcha atrás
(5) Luz antiniebla trasera (opcional)
OTM078010R
OTM078004L
OTM078050L
■Tipo B (LED)
■Tipo A (Estandar)

7-75
7

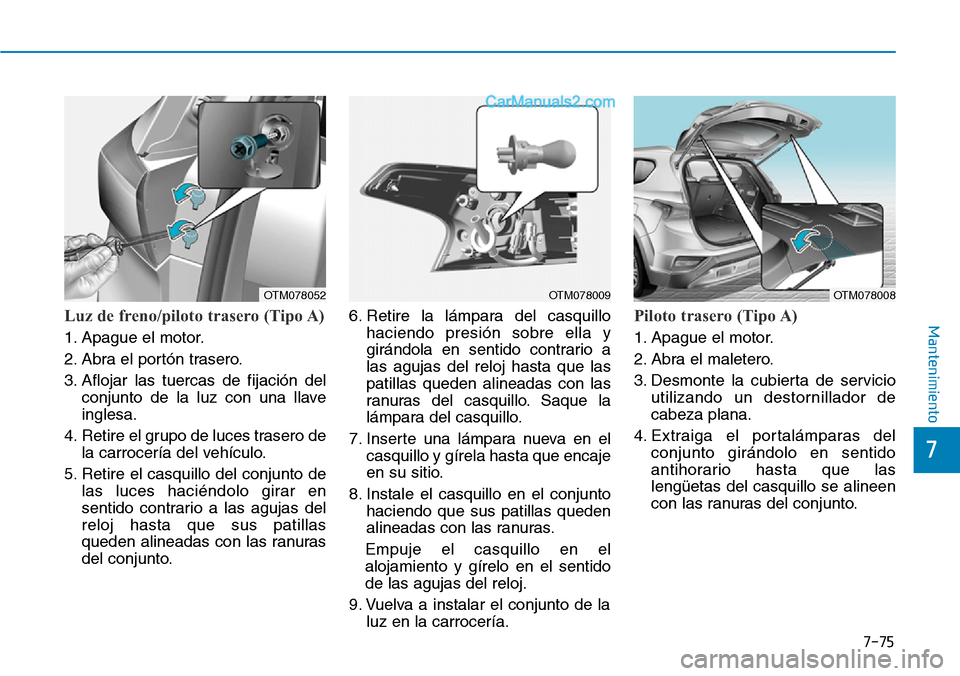

MantenimientoLuz de freno/piloto trasero (Tipo A)
1. Apague el motor.
2. Abra el portón trasero.
3. Aflojar las tuercas de fijación del
conjunto de la luz con una llave
inglesa.
4. Retire el grupo de luces trasero de
la carrocería del vehículo.
5. Retire el casquillo del conjunto de
las luces haciéndolo girar en
sentido contrario a las agujas del
reloj hasta que sus patillas
queden alineadas con las ranuras
del conjunto.6. Retire la lámpara del casquillo
haciendo presión sobre ella y
girándola en sentido contrario a
las agujas del reloj hasta que las
patillas queden alineadas con las
ranuras del casquillo. Saque la
lámpara del casquillo.
7. Inserte una lámpara nueva en el
casquillo y gírela hasta que encaje
en su sitio.
8. Instale el casquillo en el conjunto
haciendo que sus patillas queden
alineadas con las ranuras.
Empuje el casquillo en el
alojamiento y gírelo en el sentido
de las agujas del reloj.
9. Vuelva a instalar el conjunto de la
luz en la carrocería.
Piloto trasero (Tipo A)
1. Apague el motor.
2. Abra el maletero.
3. Desmonte la cubierta de servicio
utilizando un destornillador de
cabeza plana.
4. Extraiga el portalámparas del
conjunto girándolo en sentido
antihorario hasta que las
lengüetas del casquillo se alineen
con las ranuras del conjunto.
OTM078008OTM078052OTM078009

7-76
Mantenimiento

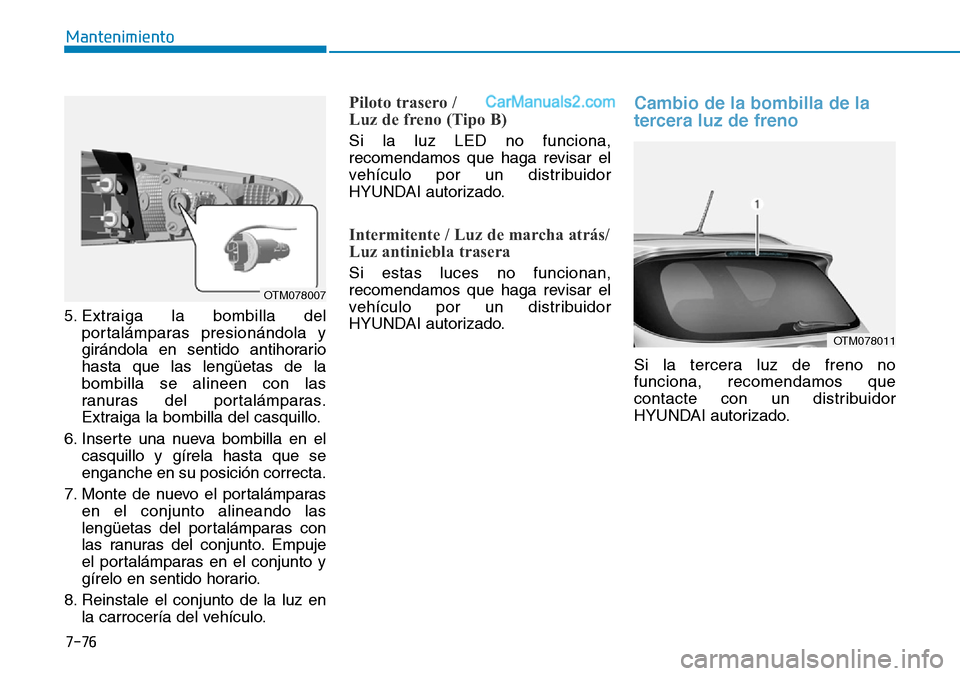

5. Extraiga la bombilla del
portalámparas presionándola y
girándola en sentido antihorario
hasta que las lengüetas de la
bombilla se alineen con las
ranuras del portalámparas.
Extraiga la bombilla del casquillo.
6. Inserte una nueva bombilla en el
casquillo y gírela hasta que se
enganche en su posición correcta.
7. Monte de nuevo el portalámparas
en el conjunto alineando las
lengüetas del portalámparas con
las ranuras del conjunto. Empuje
el portalámparas en el conjunto y
gírelo en sentido horario.
8. Reinstale el conjunto de la luz en
la carrocería del vehículo.
Piloto trasero /
Luz de freno (Tipo B)
Si la luz LED no funciona,
recomendamos que haga revisar el
vehículo por un distribuidor
HYUNDAI autorizado.
Intermitente / Luz de marcha atrás/
Luz antiniebla trasera
Si estas luces no funcionan,
recomendamos que haga revisar el
vehículo por un distribuidor
HYUNDAI autorizado.
Cambio de la bombilla de la
tercera luz de freno
Si la tercera luz de freno no
funciona, recomendamos que
contacte con un distribuidor
HYUNDAI autorizado.
OTM078007
OTM078011

7-77
7
Mantenimiento

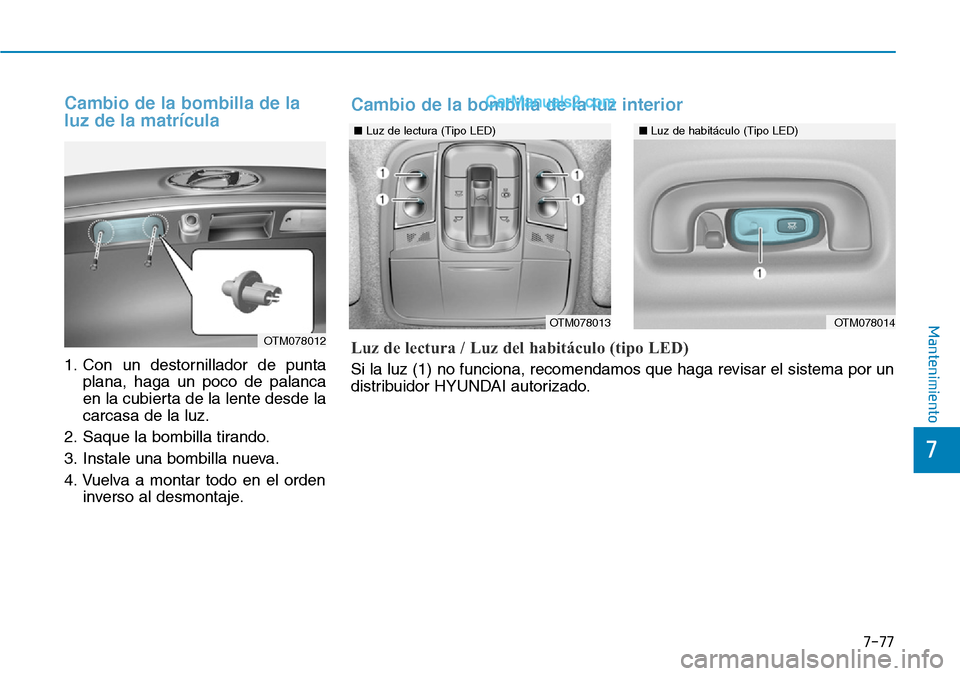

Cambio de la bombilla de la
luz de la matrícula
1. Con un destornillador de punta
plana, haga un poco de palanca
en la cubierta de la lente desde la
carcasa de la luz.
2. Saque la bombilla tirando.
3. Instale una bombilla nueva.
4. Vuelva a montar todo en el orden
inverso al desmontaje.
OTM078012
OTM078013
■Luz de lectura (Tipo LED)
OTM078014
■Luz de habitáculo (Tipo LED)
Luz de lectura / Luz del habitáculo (tipo LED)
Si la luz (1) no funciona, recomendamos que haga revisar el sistema por un
distribuidor HYUNDAI autorizado.
Cambio de la bombilla de la luz interior

7-78
Mantenimiento
1. Haga palanca cuidadosamente
con un destornillador plano sobre
la lente separándola del aloja-
miento.
2. Retire la lámpara tirando de ella
hacia afuera.
3. Monte una lámpara nueva en el
casquillo.
4. Alinee las patillas con las muescas
del alojamiento de la luz interior y
encaje la lente en su sitio.
Tenga cuidado de no dañar la
cubierta, la lengüeta y la carcasa de
plástico.
ATENCIÓN
■Luz del espejo de cortesía
■Luz del maletero
OOS077046
OTM078017
■Luz del la guantera
OTM078018OTM078015
■Luz de lectura
OTM078016
■Luz del habitáculo
Luz de lectura, luz del habitáculo, luz del espejo de cortesía y luz del maletero

7-79
7
Mantenimiento

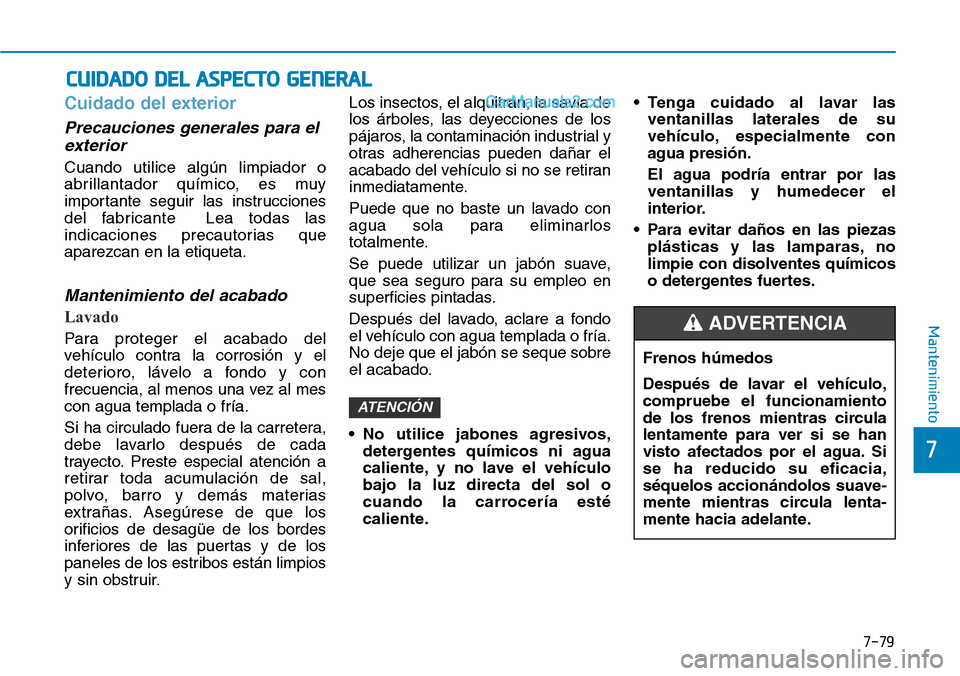

Cuidado del exterior
Precauciones generales para el
exterior
Cuando utilice algún limpiador o
abrillantador químico, es muy
importante seguir las instrucciones
del fabricante Lea todas las
indicaciones precautorias que
aparezcan en la etiqueta.
Mantenimiento del acabado
Lavado
Para proteger el acabado del
vehículo contra la corrosión y el
deterioro, lávelo a fondo y con
frecuencia, al menos una vez al mes
con agua templada o fría.
Si ha circulado fuera de la carretera,
debe lavarlo después de cada
trayecto. Preste especial atención a
retirar toda acumulación de sal,
polvo, barro y demás materias
extrañas. Asegúrese de que los
orificios de desagüe de los bordes
inferiores de las puertas y de los
paneles de los estribos están limpios
y sin obstruir.Los insectos, el alquitrán, la savia de
los árboles, las deyecciones de los
pájaros, la contaminación industrial y
otras adherencias pueden dañar el
acabado del vehículo si no se retiran
inmediatamente.
Puede que no baste un lavado con
agua sola para eliminarlos
totalmente.
Se puede utilizar un jabón suave,
que sea seguro para su empleo en
superficies pintadas.
Después del lavado, aclare a fondo
el vehículo con agua templada o fría.
No deje que el jabón se seque sobre
el acabado.
• No utilice jabones agresivos,
detergentes químicos ni agua
caliente, y no lave el vehículo
bajo la luz directa del sol o
cuando la carrocería esté
caliente.• Tenga cuidado al lavar las
ventanillas laterales de su
vehículo, especialmente con
agua presión.
El agua podría entrar por las
ventanillas y humedecer el
interior.
• Para evitar daños en las piezas
plásticas y las lamparas, no
limpie con disolventes químicos
o detergentes fuertes.
ATENCIÓN
CUIDADO DEL ASPECTO GENERAL
Frenos h

7-80
Mantenimiento

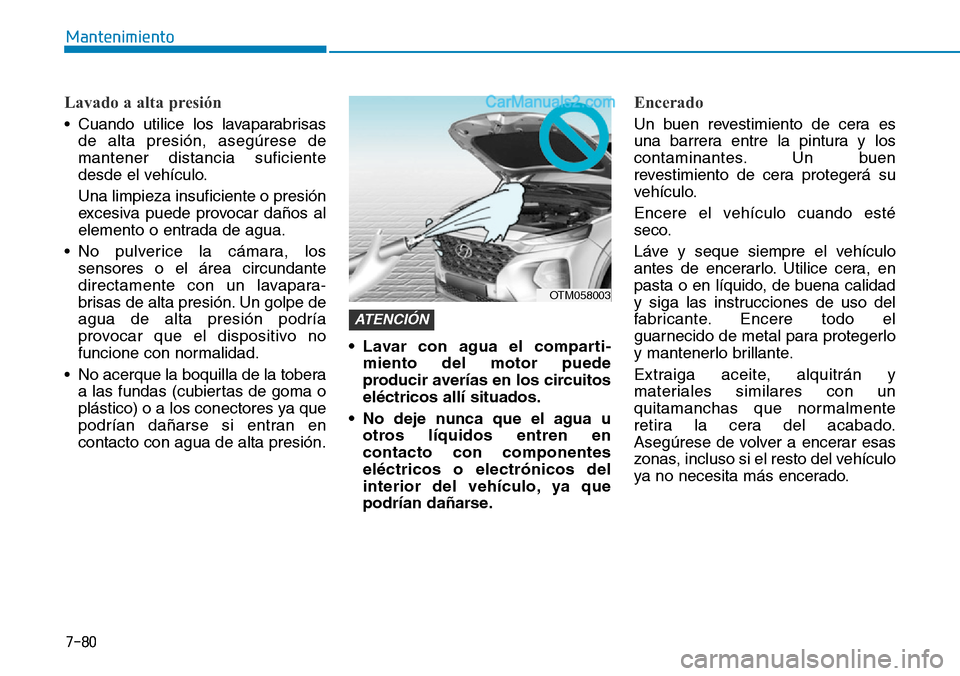

Lavado a alta presión
• Cuando utilice los lavaparabrisas
de alta presión, asegúrese de
mantener distancia suficiente
desde el vehículo.
Una limpieza insuficiente o presión
excesiva puede provocar daños al
elemento o entrada de agua.
• No pulverice la cámara, los
sensores o el área circundante
directamente con un lavapara-
brisas de alta presión. Un golpe de
agua de alta presión podría
provocar que el dispositivo no
funcione con normalidad.
• No acerque la boquilla de la tobera
a las fundas (cubiertas de goma o
plástico) o a los conectores ya que
podrían dañarse si entran en
contacto con agua de alta presión.• Lavar con agua el comparti-
miento del motor puede
producir averías en los circuitos
eléctricos allí situados.
• No deje nunca que el agua u
otros líquidos entren en
contacto con componentes
eléctricos o electrónicos del
interior del vehículo, ya que
podrían dañarse.
Encerado
Un buen revestimiento de cera es
una barrera entre la pintura y los
contaminantes. Un buen
revestimiento de cera protegerá su
vehículo.
Encere el vehículo cuando esté
seco.
Láve y seque siempre el vehículo
antes de encerarlo. Utilice cera, en
pasta o en líquido, de buena calidad
y siga las instrucciones de uso del
fabricante. Encere todo el
guarnecido de metal para protegerlo
y mantenerlo brillante.
Extraiga aceite, alquitrán y
materiales similares con un
quitamanchas que normalmente
retira la cera del acabado.
Asegúrese de volver a encerar esas
zonas, incluso si el resto del vehículo
ya no necesita más encerado.
ATENCIÓN
OTM058003

7-81
7
Mantenimiento

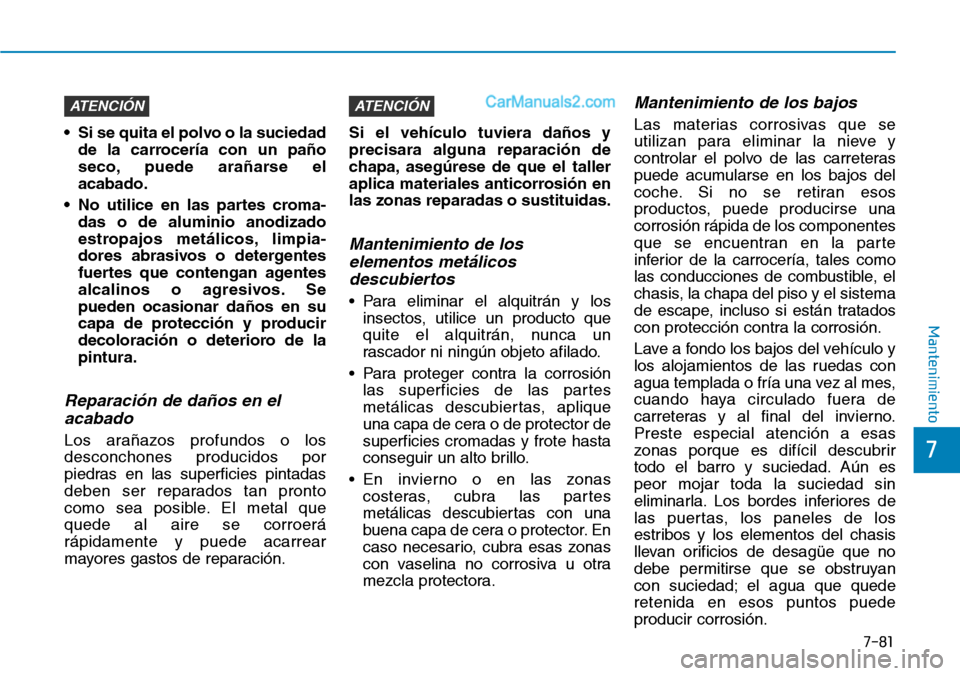

• Si se quita el polvo o la suciedad
de la carrocería con un paño
seco, puede arañarse el
acabado.
• No utilice en las partes croma-
das o de aluminio anodizado
estropajos metálicos, limpia-
dores abrasivos o detergentes
fuertes que contengan agentes
alcalinos o agresivos. Se
pueden ocasionar daños en su
capa de protección y producir
decoloración o deterioro de la
pintura.
Reparación de daños en el
acabado
Los arañazos profundos o los
desconchones producidos por
piedras en las superficies pintadas
deben ser reparados tan pronto
como sea posible. El metal que
quede al aire se corroerá
rápidamente y puede acarrear
mayores gastos de reparación.Si el vehículo tuviera daños y
precisara alguna reparación de
chapa, asegúrese de que el taller
aplica materiales anticorrosión en
las zonas reparadas o sustituidas.
Mantenimiento de los
elementos metálicos
descubiertos
• Para eliminar el alquitrán y los
insectos, utilice un producto que
quite el alquitrán, nunca un
rascador ni ningún objeto afilado.
• Para proteger contra la corrosión
las superficies de las partes
metálicas descubiertas, aplique
una capa de cera o de protector de
superficies cromadas y frote hasta
conseguir un alto brillo.
• En invierno o en las zonas
costeras, cubra las partes
metálicas descubiertas con una
buena capa de cera o protector. En
caso necesario, cubra esas zonas
con vaselina no corrosiva u otra
mezcla protectora.
Mantenimiento de los bajos
Las materias corrosivas que se
utilizan para eliminar la nieve y
controlar el polvo de las carreteras
puede acumularse en los bajos del
coche. Si no se retiran esos
productos, puede producirse una
corrosión rápida de los componentes
que se encuentran en la parte
inferior de la carrocería, tales como
las conducciones de combustible, el
chasis, la chapa del piso y el sistema
de escape, incluso si están tratados
con protección contra la corrosión.
Lave a fondo los bajos del vehículo y
los alojamientos de las ruedas con
agua templada o fría una vez al mes,
cuando haya circulado fuera de
carreteras y al final del invierno.
Preste especial atención a esas
zonas porque es difícil descubrir
todo el barro y suciedad. Aún es
peor mojar toda la suciedad sin
eliminarla. Los bordes inferiores de
las puertas, los paneles de los
estribos y los elementos del chasis
llevan orificios de desagüe que no
debe permitirse que se obstruyan
con suciedad; el agua que quede
retenida en esos puntos puede
producir corrosión.
ATENCIÓNATENCIÓN
