2019 Hyundai Santa Fe Manual del propietario (in Spanish)

7-42
Mantenimiento

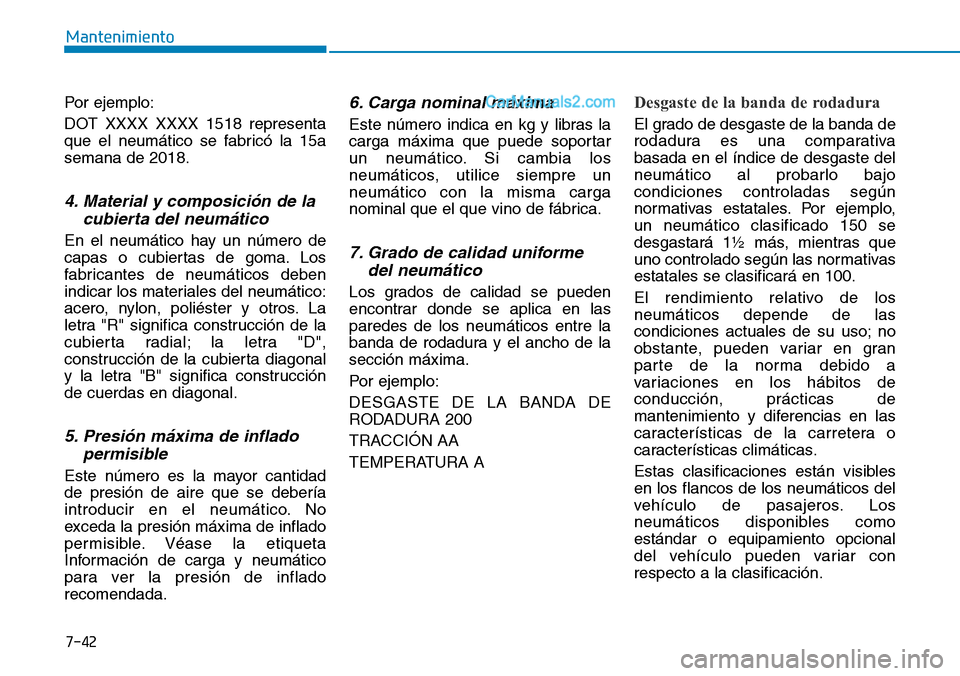

Por ejemplo:
DOT XXXX XXXX 1518 representa
que el neumático se fabricó la 15a
semana de 2018.
4. Material y composición de la
cubierta del neumático
En el neumático hay un número de
capas o cubiertas de goma. Los
fabricantes de neumáticos deben
indicar los materiales del neumático:
acero, nylon, poliéster y otros. La
letra "R" significa construcción de la
cubierta radial; la letra "D",
construcción de la cubierta diagonal
y la letra "B" significa construcción
de cuerdas en diagonal.
5. Presión máxima de inflado
permisible
Este número es la mayor cantidad
de presión de aire que se debería
introducir en el neumático. No
exceda la presión máxima de inflado
permisible. Véase la etiqueta
Información de carga y neumático
para ver la presión de inflado
recomendada.
6. Carga nominal máxima
Este número indica en kg y libras la
carga máxima que puede soportar
un neumático. Si cambia los
neumáticos, utilice siempre un
neumático con la misma carga
nominal que el que vino de fábrica.
7. Grado de calidad uniforme
del neumático
Los grados de calidad se pueden
encontrar donde se aplica en las
paredes de los neumáticos entre la
banda de rodadura y el ancho de la
sección máxima.
Por ejemplo:
DESGASTE DE LA BANDA DE
RODADURA 200
TRACCIÓN AA
TEMPERATURA A
Desgaste de la banda de rodadura
El grado de desgaste de la banda de
rodadura es una comparativa
basada en el índice de desgaste del
neumático al probarlo bajo
condiciones controladas según
normativas estatales. Por ejemplo,
un neumático clasificado 150 se
desgastará 1½ más, mientras que
uno controlado según las normativas
estatales se clasificará en 100.
El rendimiento relativo de los
neumáticos depende de las
condiciones actuales de su uso; no
obstante, pueden variar en gran
parte de la norma debido a
variaciones en los hábitos de
conducción, prácticas de
mantenimiento y diferencias en las
características de la carretera o
características climáticas.
Estas clasificaciones están visibles
en los flancos de los neumáticos del
vehículo de pasajeros. Los
neumáticos disponibles como
estándar o equipamiento opcional
del vehículo pueden variar con
respecto a la clasificación.

7-43
7
Mantenimiento
Tracción - AA, A, B y C
La clasificación de las tracciones, de
la más alta a la más baja, son AA, A,
B y C. Estas clasificaciones
repesentan la habilidad del
neumático para frenar sobre
pavimento mojado y han sido
medidas bajo condiciones
controladas por regulaciones
estatales de superficies de asfalto y
cemento. Un neumático marcado
con C puede tener una tracción
pobre.
Temperatura - A, B y C
La clasificación de temperatura es A
(la más alta), B y C representan la
resistencia del neumático a la
generación de calor y su habilidad
para disiparla cuando se prueba
bajo condiciones controladas en
laboratorios interiores encargados
de comprobar las ruedas.
Una temperatura alta sostenida
puede degenerar el material del
neumático y reducir su vida útil, y un
exceso de temperatura puede
causar el fallo del neumático de
forma repentina. A y B representan
los niveles más altos de rendimiento
en los laboratorios que el nivel
mínimo requerido por la ley. Los índices de tracción
asignados a los neumáticos
están basados en pruebas de
tracción de frenado y no
incluyen la aceleración, las
curvas, el aquaplaning o la
tracción máxima.
ADVERTENCIA
La clasificación de temperatura
para este neumático se
establece para un neumático
que esté debidamente inflado y
sin sobrecarga. Una velocidad
excesiva, un inflado
insuficiente, un exceso de
inflado o una carga excesiva,
por separado o combinadas,
puede provocar el
calentamiento y el fallo brusco
del neumático. Ello podría
causar la pérdida de control del
vehículo y provocar un
accidente.
ADVERTENCIA

7-44
Mantenimiento
Neumáticos de cociente de
altura/ancho bajo
Los neumáticos de cociente
altura/ancho seccional bajo inferior a
50 están diseñados para darle un
aspecto deportivo al vehículo.
El cociente altura/ancho seccional
bajo optimiza el manejo y el freno.
Por eso, puede no ser muy cómodo
y puede generar ruidos, en
comparación con un neumático
normal.La pared lateral del neumático de
cociente altura/ancho seccional
bajo es más corta de lo normal.
Por ello, el neumático y la rueda
de cociente altura/ancho
seccional bajo se dañan con
facilidad. Siga el procedimiento
siguiente.
•Al conducir por una calzada en
mal estado o fuera de vías,
conduzca con cuidado para
evitar dañar las ruedas y los
neumáticos. Tras la
conducción, revise las ruedas y
los neumáticos.
•Al pasar por un bache, un
badén, una alcantarilla o un
bordillo, conduzca despacio
para evitar daños en las ruedas
y los neumáticos.
•Si el neumático sufre un
impacto, compruebe el estado
del neumático. O contacte con
un distribuidor autorizado
HYUNDAI.
PRECAUCIÓN•Para evitar daños en los
neumáticos, revise el estado y
la presión de los mismos
cada 3.000 km (1.800 millas).
•Es difícil detectar daños en
los neumáticos a simple vista.
Pero si detecta el menor signo
de posible daño, revise y
cambie el neumático, ya que
el daño en el neumático
podría causar pérdida de aire
en el mismo.
•Si el neumático se daña al
conducir por una calzada en
mal estado, fuera de vía, por
un bache, una alcantarilla o
un bordillo, este no queda
cubierto por la garantía.
•Esta información está
grabada en las paredes de los
neumáticos del vehículo.

7-45
7
Mantenimiento

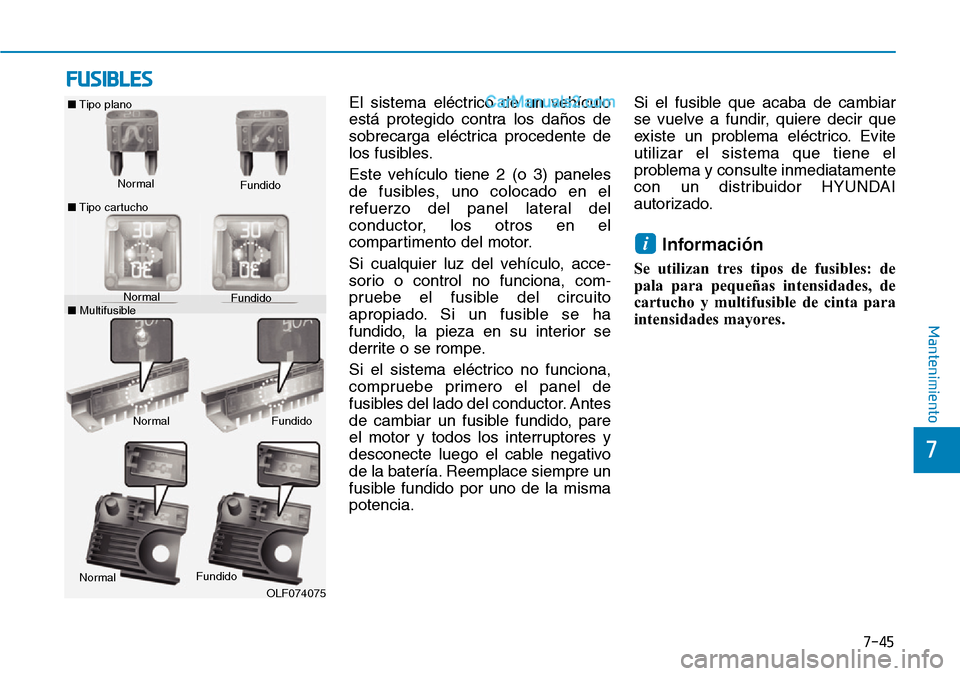

FUSIBLES
El sistema eléctrico de un vehículo
está protegido contra los daños de
sobrecarga eléctrica procedente de
los fusibles.
Este vehículo tiene 2 (o 3) paneles
de fusibles, uno colocado en el
refuerzo del panel lateral del
conductor, los otros en el
compartimento del motor.
Si cualquier luz del vehículo, acce-
sorio o control no funciona, com-
pruebe el fusible del circuito
apropiado. Si un fusible se ha
fundido, la pieza en su interior se
derrite o se rompe.
Si el sistema eléctrico no funciona,
compruebe primero el panel de
fusibles del lado del conductor. Antes
de cambiar un fusible fundido, pare
el motor y todos los interruptores y
desconecte luego el cable negativo
de la batería. Reemplace siempre un
fusible fundido por uno de la misma
potencia.Si el fusible que acaba de cambiar
se vuelve a fundir, quiere decir que
existe un problema eléctrico. Evite
utilizar el sistema que tiene el
problema y consulte inmediatamente
con un distribuidor HYUNDAI
autorizado.
Información
Se utilizan tres tipos de fusibles: de
pala para pequeñas intensidades, de
cartucho y multifusible de cinta para
intensidades mayores.
i
Normal ■Tipo plano
■Tipo cartuchoFundido
NormalFundido
NormalFundido
OLF074075
Normal
Fundido
■Multifusible

7-46
Mantenimiento

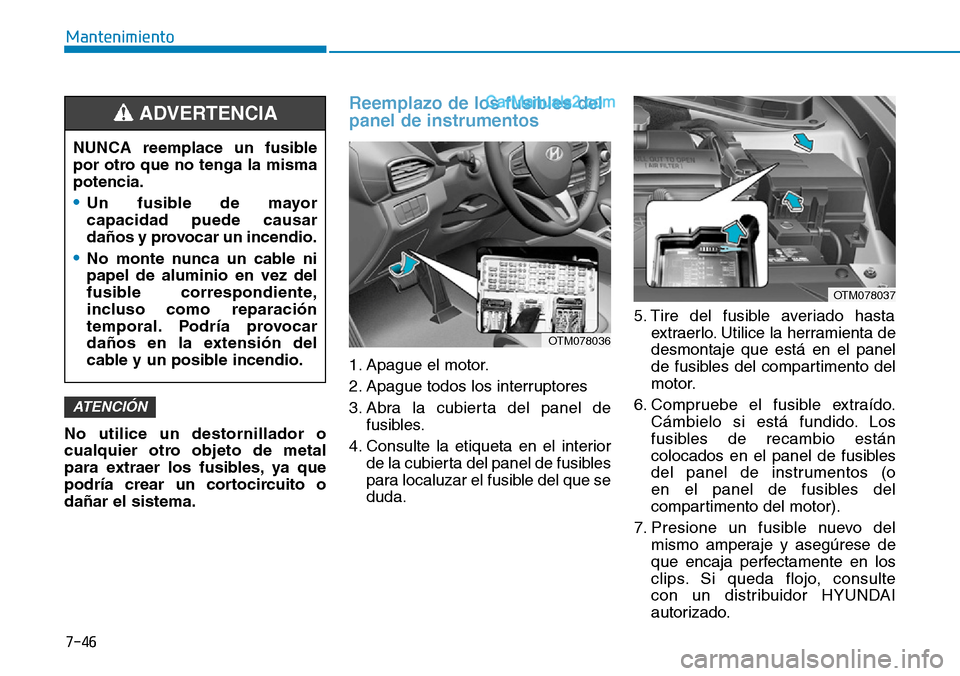

No utilice un destornillador o
cualquier otro objeto de metal
para extraer los fusibles, ya que
podría crear un cortocircuito o
dañar el sistema.
Reemplazo de los fusibles del
panel de instrumentos
1. Apague el motor.
2. Apague todos los interruptores
3. Abra la cubierta del panel de
fusibles.
4. Consulte la etiqueta en el interior
de la cubierta del panel de fusibles
para localuzar el fusible del que se
duda.5. Tire del fusible averiado hasta
extraerlo. Utilice la herramienta de
desmontaje que está en el panel
de fusibles del compartimento del
motor.
6. Compruebe el fusible extraído.
Cámbielo si está fundido. Los
fusibles de recambio están
colocados en el panel de fusibles
del panel de instrumentos (o
en el panel de fusibles del
compartimento del motor).
7. Presione un fusible nuevo del
mismo amperaje y asegúrese de
que encaja perfectamente en los
clips. Si queda flojo, consulte
con un distribuidor HYUNDAI
autorizado.
ATENCIÓN
NUNCA reemplace un fusible
por otro que no tenga la misma
potencia.
•Un fusible de mayor
capacidad puede causar
daños y provocar un incendio.
•No monte nunca un cable ni
papel de aluminio en vez del
fusible correspondiente,
incluso como reparación
temporal. Podría provocar
daños en la extensión del
cable y un posible incendio.
ADVERTENCIA
OTM078036
OTM078037

7-47
7
Mantenimiento

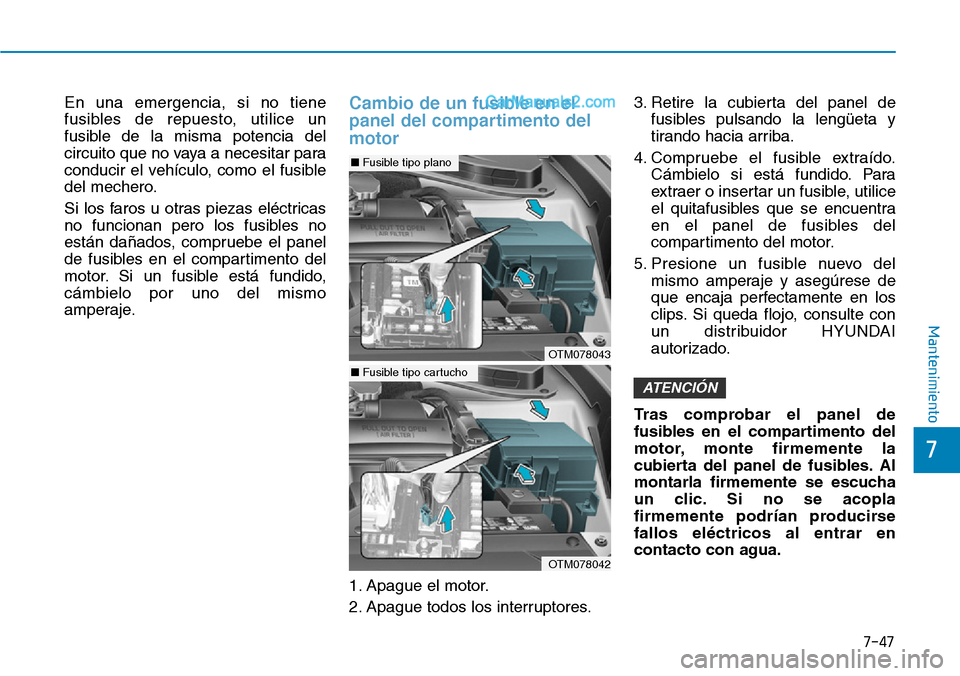

En una emergencia, si no tiene
fusibles de repuesto, utilice un
fusible de la misma potencia del
circuito que no vaya a necesitar para
conducir el vehículo, como el fusible
del mechero.
Si los faros u otras piezas eléctricas
no funcionan pero los fusibles no
están dañados, compruebe el panel
de fusibles en el compartimento del
motor. Si un fusible está fundido,
cámbielo por uno del mismo
amperaje.Cambio de un fusible en el
panel del compartimento del
motor
1. Apague el motor.
2. Apague todos los interruptores.3. Retire la cubierta del panel de
fusibles pulsando la lengüeta y
tirando hacia arriba.
4. Compruebe el fusible extraído.
Cámbielo si está fundido. Para
extraer o insertar un fusible, utilice
el quitafusibles que se encuentra
en el panel de fusibles del
compartimento del motor.
5. Presione un fusible nuevo del
mismo amperaje y asegúrese de
que encaja perfectamente en los
clips. Si queda flojo, consulte con
un distribuidor HYUNDAI
autorizado.
Tras comprobar el panel de
fusibles en el compartimento del
motor, monte firmemente la
cubierta del panel de fusibles. Al
montarla firmemente se escucha
un clic. Si no se acopla
firmemente podrían producirse
fallos eléctricos al entrar en
contacto con agua.
ATENCIÓN
OTM078043
■Fusible tipo plano
OTM078042
■Fusible tipo cartucho

7-48
Mantenimiento

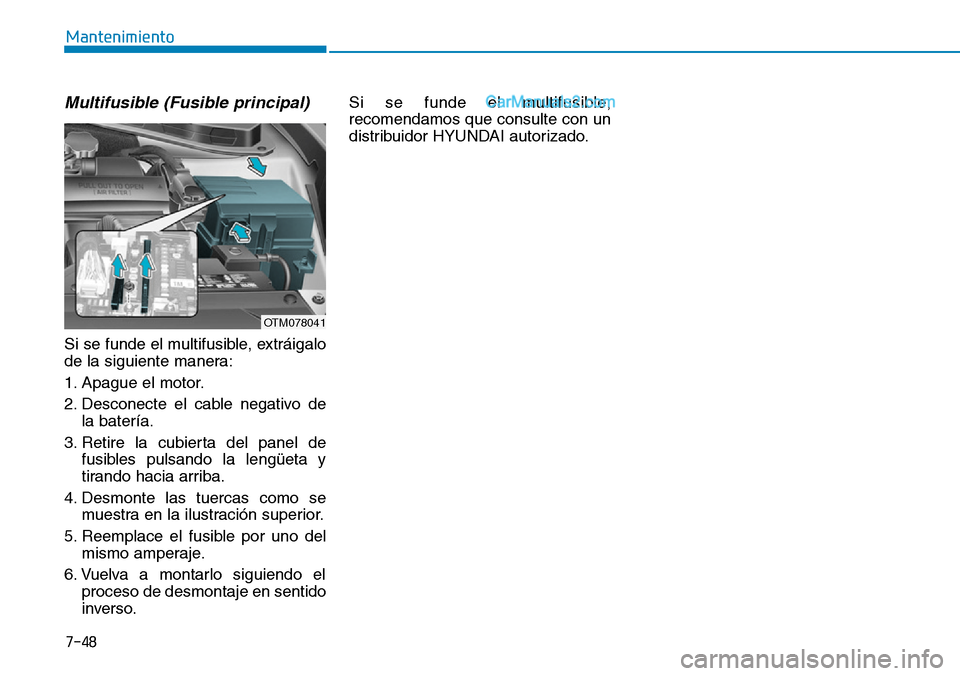

Multifusible (Fusible principal)
Si se funde el multifusible, extráigalo
de la siguiente manera:
1. Apague el motor.
2. Desconecte el cable negativo de
la batería.
3. Retire la cubierta del panel de
fusibles pulsando la lengüeta y
tirando hacia arriba.
4. Desmonte las tuercas como se
muestra en la ilustración superior.
5. Reemplace el fusible por uno del
mismo amperaje.
6. Vuelva a montarlo siguiendo el
proceso de desmontaje en sentido
inverso.Si se funde el multifusible,
recomendamos que consulte con un
distribuidor HYUNDAI autorizado.
OTM078041

7-49
7
Mantenimiento

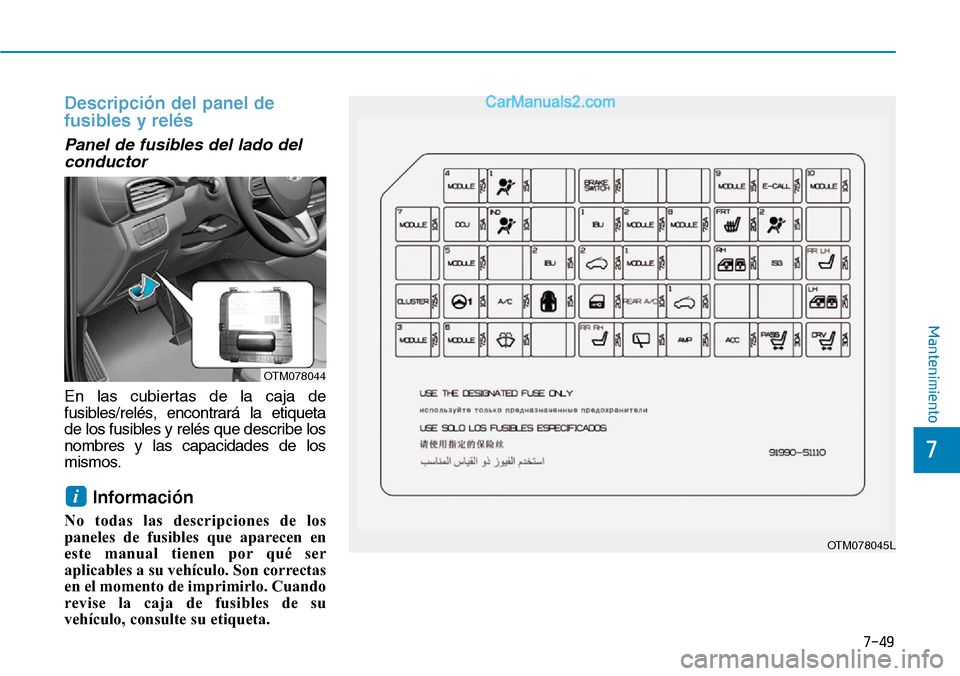

Descripción del panel de
fusibles y relés
Panel de fusibles del lado del
conductor
En las cubiertas de la caja de
fusibles/relés, encontrará la etiqueta
de los fusibles y relés que describe los
nombres y las capacidades de los
mismos.
Información
No todas las descripciones de los
paneles de fusibles que aparecen en
este manual tienen por qué ser
aplicables a su vehículo. Son correctas
en el momento de imprimirlo. Cuando
revise la caja de fusibles de su
vehículo, consulte su etiqueta.
i
OTM078044
OTM078045L
