2019 Hyundai Santa Fe Manual del propietario (in Spanish)

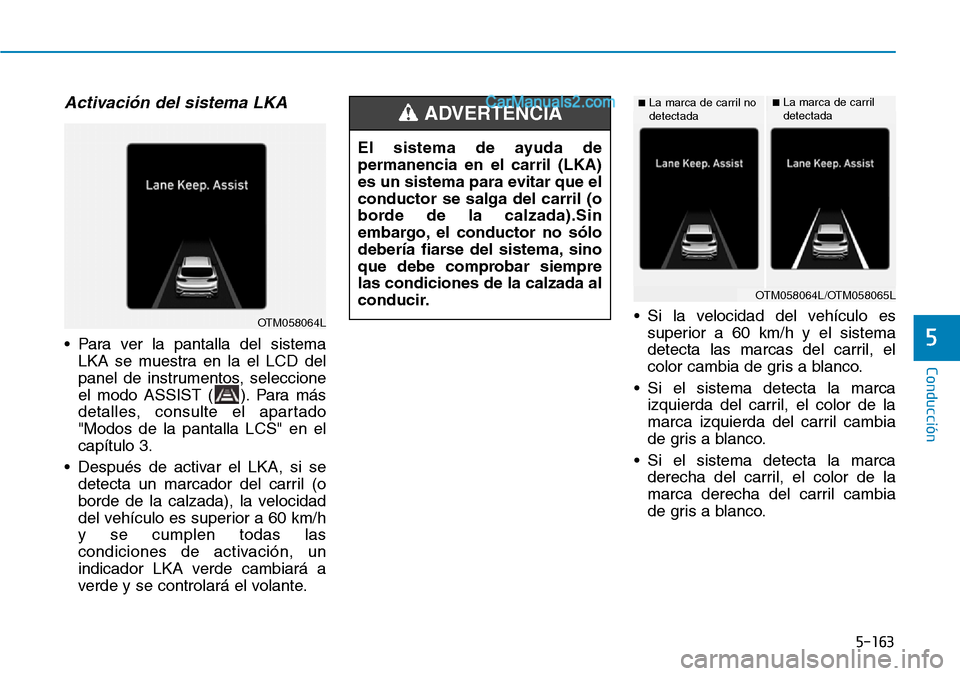

5-163
Conducción
5
Activación del sistema LKA
• Para ver la pantalla del sistema
LKA se muestra en la el LCD del
panel de instrumentos, seleccione
el modo ASSIST ( ). Para más
detalles, consulte el apartado
"Modos de la pantalla LCS" en el
capítulo 3.
• Después de activar el LKA, si se
detecta un marcador del carril (o
borde de la calzada), la velocidad
del vehículo es superior a 60 km/h
y se cumplen todas las
condiciones de activación, un
indicador LKA verde cambiará a
verde y se controlará el volante.• Si la velocidad del vehículo es
superior a 60 km/h y el sistema
detecta las marcas del carril, el
color cambia de gris a blanco.
• Si el sistema detecta la marca
izquierda del carril, el color de la
marca izquierda del carril cambia
de gris a blanco.
• Si el sistema detecta la marca
derecha del carril, el color de la
marca derecha del carril cambia
de gris a blanco.
El sistema de ayuda de
permanencia en el carril (LKA)
es un sistema para evitar que el
conductor se salga del carril (o
borde de la calzada).Sin
embargo, el conductor no sólo
debería fiarse del sistema, sino
que debe comprobar siempre
las condiciones de la calzada al
conducir.
ADVERTENCIA ■La marca de carril no
detectada■La marca de carril
detectada
OTM058064L/OTM058065L
OTM058064L

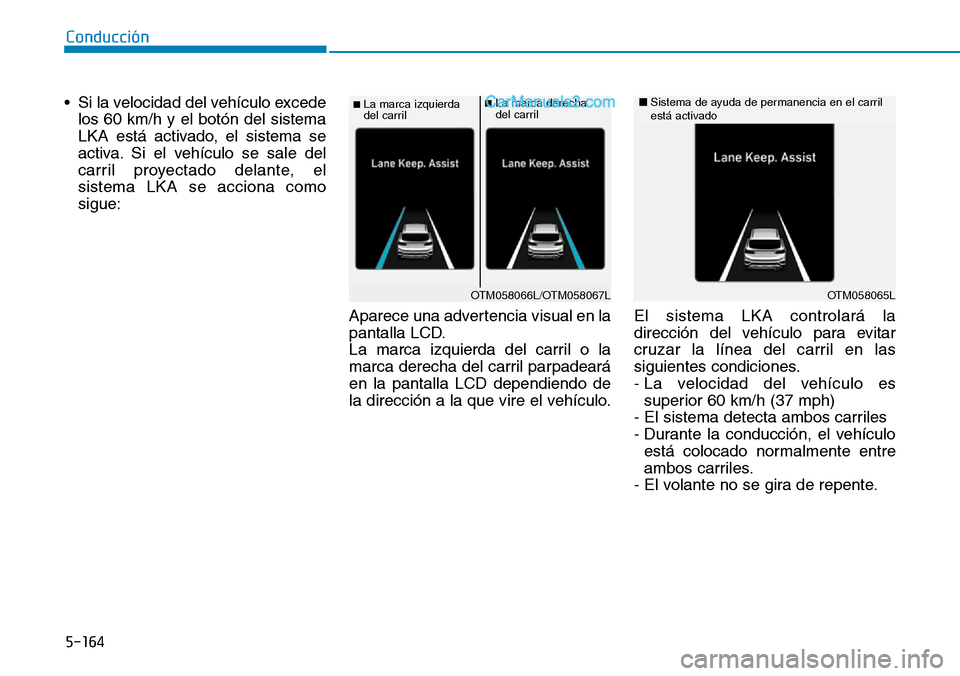

5-164
Conducción
• Si la velocidad del vehículo excede
los 60 km/h y el botón del sistema
LKA está activado, el sistema se
activa. Si el vehículo se sale del
carril proyectado delante, el
sistema LKA se acciona como
sigue:
Aparece una advertencia visual en la
pantalla LCD.
La marca izquierda del carril o la
marca derecha del carril parpadeará
en la pantalla LCD dependiendo de
la dirección a la que vire el vehículo.El sistema LKA controlará la
dirección del vehículo para evitar
cruzar la línea del carril en las
siguientes condiciones.
- La velocidad del vehículo es
superior 60 km/h (37 mph)
- El sistema detecta ambos carriles
- Durante la conducción, el vehículo
está colocado normalmente entre
ambos carriles.
- El volante no se gira de repente.
■La marca izquierda
del carril ■La marca derecha
del carril
OTM058066L/OTM058067LOTM058065L
■Sistema de ayuda de permanencia en el carril
está activado

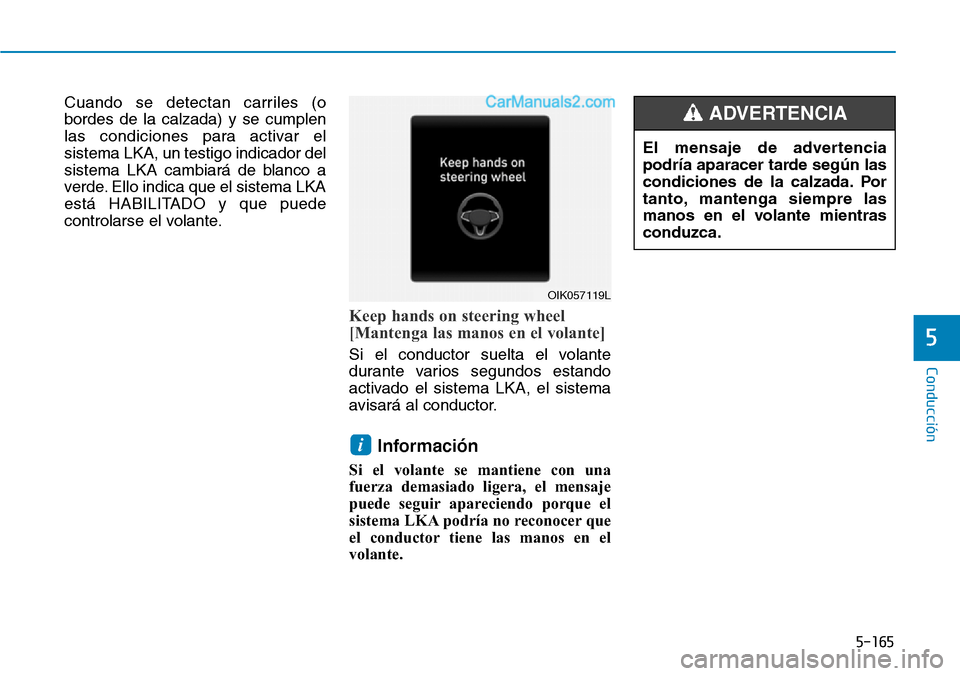

5-165
Conducción
5
Cuando se detectan carriles (o
bordes de la calzada) y se cumplen
las condiciones para activar el
sistema LKA, un testigo indicador del
sistema LKA cambiará de blanco a
verde. Ello indica que el sistema LKA
está HABILITADO y que puede
controlarse el volante.
Keep hands on steering wheel
[Mantenga las manos en el volante]
Si el conductor suelta el volante
durante varios segundos estando
activado el sistema LKA, el sistema
avisará al conductor.
Información
Si el volante se mantiene con una
fuerza demasiado ligera, el mensaje
puede seguir apareciendo porque el
sistema LKA podría no reconocer que
el conductor tiene las manos en el
volante.
i
OIK057119L
El mensaje de advertencia
podría aparacer tarde según las
condiciones de la calzada. Por
tanto, mantenga siempre las
manos en el volante mientras
conduzca.
ADVERTENCIA

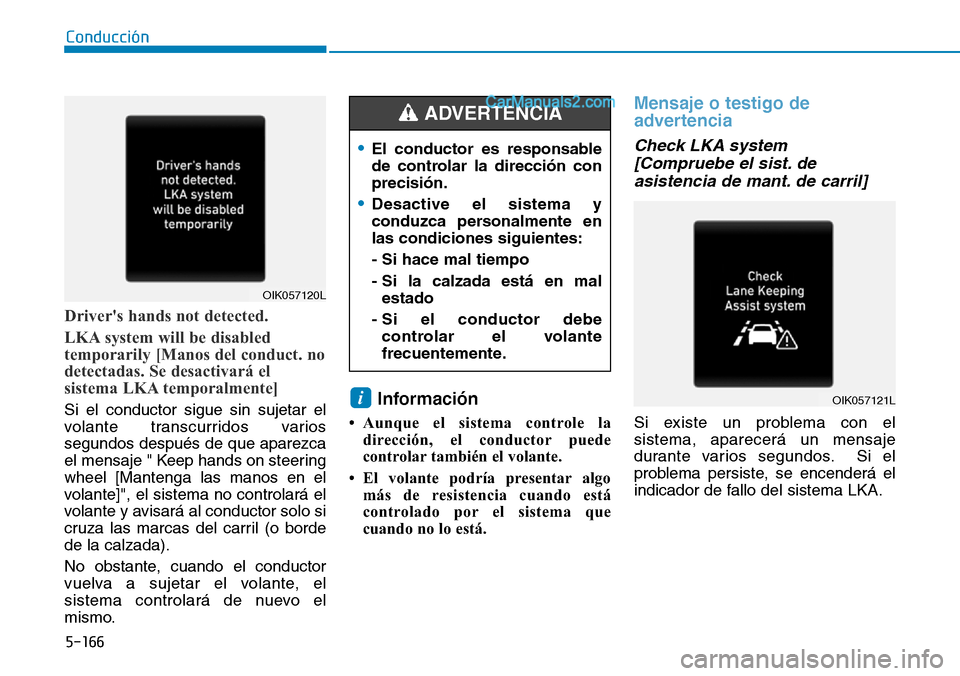

5-166
Conducción
Driver's hands not detected.
LKA system will be disabled
temporarily [Manos del conduct. no
detectadas. Se desactivará el
sistema LKA temporalmente]
Si el conductor sigue sin sujetar el
volante transcurridos varios
segundos después de que aparezca
el mensaje " Keep hands on steering
wheel [Mantenga las manos en el
volante]", el sistema no controlará el
volante y avisará al conductor solo si
cruza las marcas del carril (o borde
de la calzada).
No obstante, cuando el conductor
vuelva a sujetar el volante, el
sistema controlará de nuevo el
mismo.Información
• Aunque el sistema controle la
dirección, el conductor puede
controlar también el volante.
• El volante podría presentar algo
más de resistencia cuando está
controlado por el sistema que
cuando no lo está.
Mensaje o testigo de
advertencia
Check LKA system
[Compruebe el sist. de
asistencia de mant. de carril]
Si existe un problema con el
sistema, aparecerá un mensaje
durante varios segundos. Si el
problema persiste, se encenderá el
indicador de fallo del sistema LKA.
i
•El conductor es responsable
de controlar la dirección con
precisión.
•Desactive el sistema y
conduzca personalmente en
las condiciones siguientes:
- Si hace mal tiempo
- Si la calzada está en mal
estado
- Si el conductor debe
controlar el volante
frecuentemente.
ADVERTENCIA
OIK057120L
OIK057121L

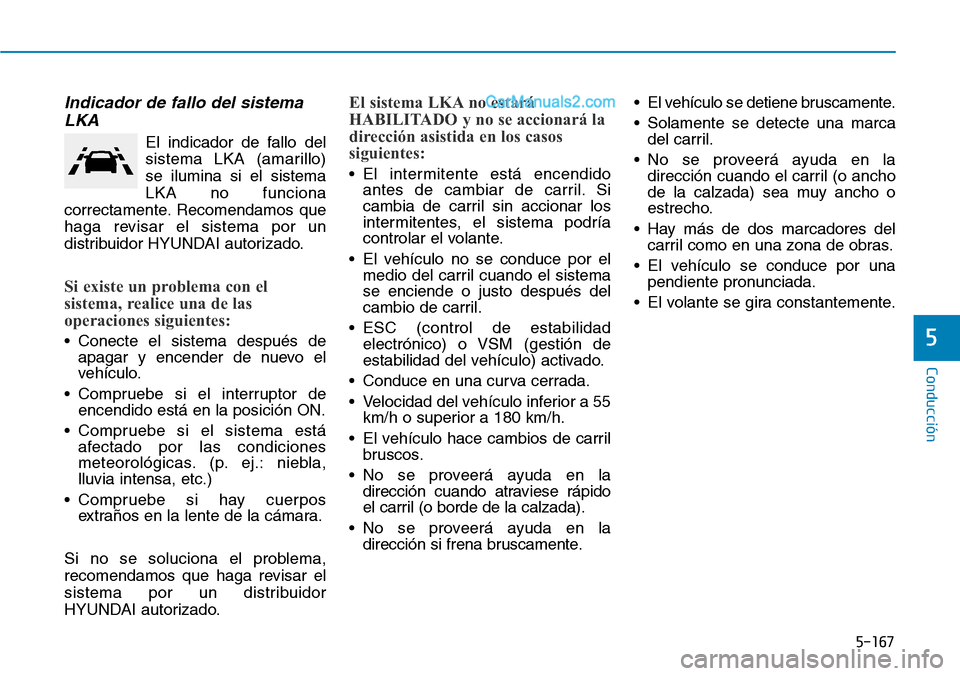

5-167
Conducción
5
Indicador de fallo del sistema
LKA
El indicador de fallo del
sistema LKA (amarillo)
se ilumina si el sistema
LKA no funciona
correctamente. Recomendamos que
haga revisar el sistema por un
distribuidor HYUNDAI autorizado.
Si existe un problema con el
sistema, realice una de las
operaciones siguientes:
• Conecte el sistema después de
apagar y encender de nuevo el
vehículo.
• Compruebe si el interruptor de
encendido está en la posición ON.
• Compruebe si el sistema está
afectado por las condiciones
meteorológicas. (p. ej.: niebla,
lluvia intensa, etc.)
• Compruebe si hay cuerpos
extraños en la lente de la cámara.
Si no se soluciona el problema,
recomendamos que haga revisar el
sistema por un distribuidor
HYUNDAI autorizado.
El sistema LKA no estará
HABILITADO y no se accionará la
dirección asistida en los casos
siguientes:
• El intermitente está encendido
antes de cambiar de carril. Si
cambia de carril sin accionar los
intermitentes, el sistema podría
controlar el volante.
• El vehículo no se conduce por el
medio del carril cuando el sistema
se enciende o justo después del
cambio de carril.
• ESC (control de estabilidad
electrónico) o VSM (gestión de
estabilidad del vehículo) activado.
• Conduce en una curva cerrada.
• Velocidad del vehículo inferior a 55
km/h o superior a 180 km/h.
• El vehículo hace cambios de carril
bruscos.
• No se proveerá ayuda en la
dirección cuando atraviese rápido
el carril (o borde de la calzada).
• No se proveerá ayuda en la
dirección si frena bruscamente.• El vehículo se detiene bruscamente.
• Solamente se detecte una marca
del carril.
• No se proveerá ayuda en la
dirección cuando el carril (o ancho
de la calzada) sea muy ancho o
estrecho.
• Hay más de dos marcadores del
carril como en una zona de obras.
• El vehículo se conduce por una
pendiente pronunciada.
• El volante se gira constantemente.

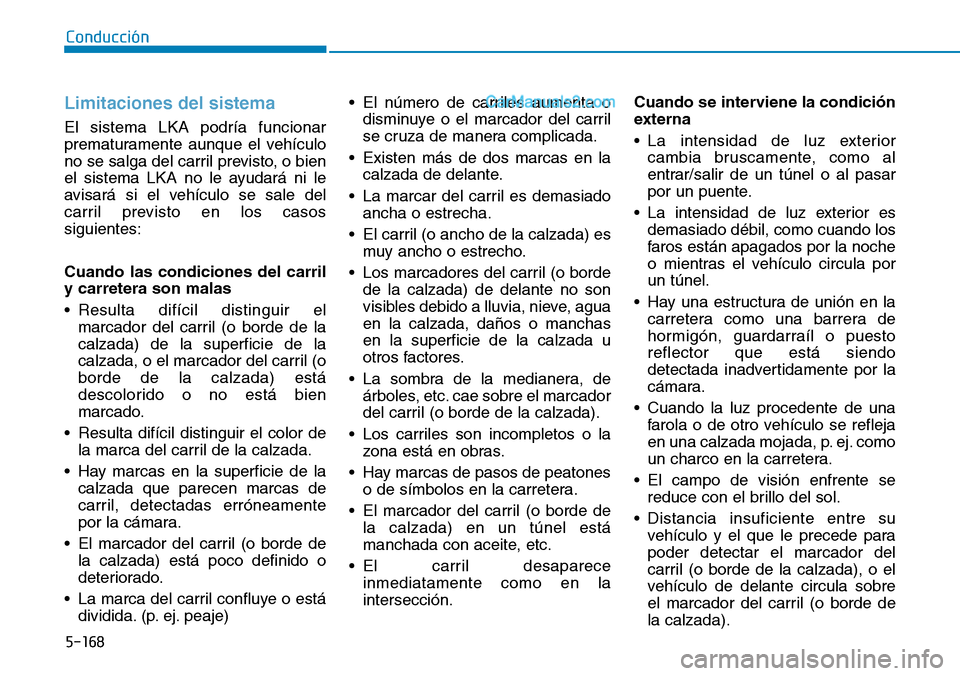

5-168
Conducción
Limitaciones del sistema
El sistema LKA podría funcionar
prematuramente aunque el vehículo
no se salga del carril previsto, o bien
el sistema LKA no le ayudará ni le
avisará si el vehículo se sale del
carril previsto en los casos
siguientes:
Cuando las condiciones del carril
y carretera son malas
• Resulta difícil distinguir el
marcador del carril (o borde de la
calzada) de la superficie de la
calzada, o el marcador del carril (o
borde de la calzada) está
descolorido o no está bien
marcado.
• Resulta difícil distinguir el color de
la marca del carril de la calzada.
• Hay marcas en la superficie de la
calzada que parecen marcas de
carril, detectadas erróneamente
por la cámara.
• El marcador del carril (o borde de
la calzada) está poco definido o
deteriorado.
• La marca del carril confluye o está
dividida. (p. ej. peaje)• El número de carriles aumenta o
disminuye o el marcador del carril
se cruza de manera complicada.
• Existen más de dos marcas en la
calzada de delante.
• La marcar del carril es demasiado
ancha o estrecha.
• El carril (o ancho de la calzada) es
muy ancho o estrecho.
• Los marcadores del carril (o borde
de la calzada) de delante no son
visibles debido a lluvia, nieve, agua
en la calzada, daños o manchas
en la superficie de la calzada u
otros factores.
• La sombra de la medianera, de
árboles, etc. cae sobre el marcador
del carril (o borde de la calzada).
• Los carriles son incompletos o la
zona está en obras.
• Hay marcas de pasos de peatones
o de símbolos en la carretera.
• El marcador del carril (o borde de
la calzada) en un túnel está
manchada con aceite, etc.
• El carril desaparece
inmediatamente como en la
intersección.Cuando se interviene la condición
externa
• La intensidad de luz exterior
cambia bruscamente, como al
entrar/salir de un túnel o al pasar
por un puente.
• La intensidad de luz exterior es
demasiado débil, como cuando los
faros están apagados por la noche
o mientras el vehículo circula por
un túnel.
• Hay una estructura de unión en la
carretera como una barrera de
hormigón, guardarraíl o puesto
reflector que está siendo
detectada inadvertidamente por la
cámara.
• Cuando la luz procedente de una
farola o de otro vehículo se refleja
en una calzada mojada, p. ej. como
un charco en la carretera.
• El campo de visión enfrente se
reduce con el brillo del sol.
• Distancia insuficiente entre su
vehículo y el que le precede para
poder detectar el marcador del
carril (o borde de la calzada), o el
vehículo de delante circula sobre
el marcador del carril (o borde de
la calzada).

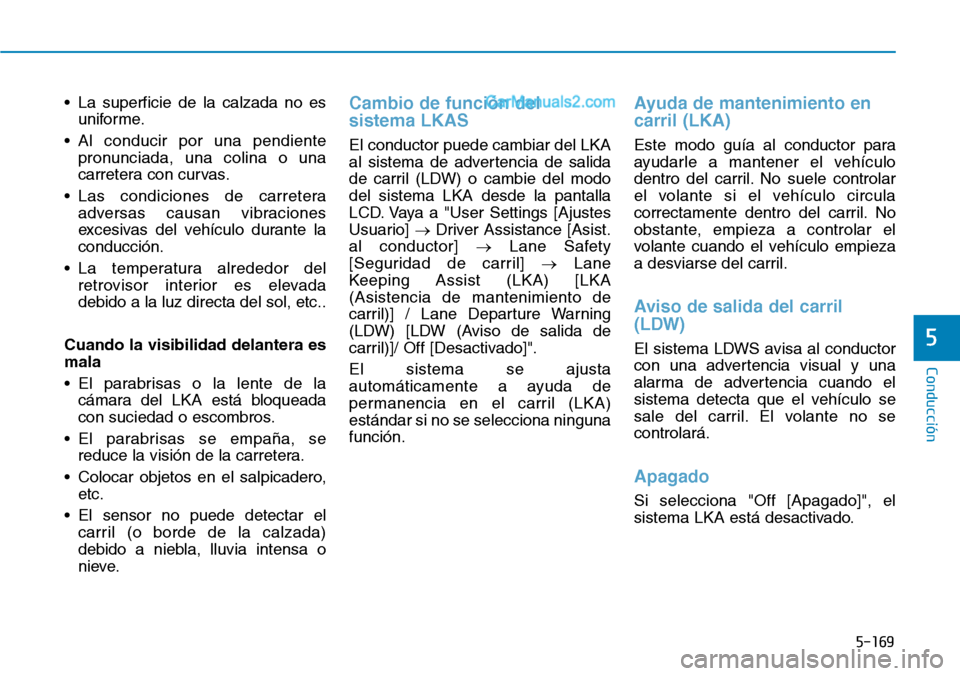

5-169
Conducción
5
• La superficie de la calzada no es
uniforme.
• Al conducir por una pendiente
pronunciada, una colina o una
carretera con curvas.
• Las condiciones de carretera
adversas causan vibraciones
excesivas del vehículo durante la
conducción.
• La temperatura alrededor del
retrovisor interior es elevada
debido a la luz directa del sol, etc..
Cuando la visibilidad delantera es
mala
• El parabrisas o la lente de la
cámara del LKA está bloqueada
con suciedad o escombros.
• El parabrisas se empaña, se
reduce la visión de la carretera.
• Colocar objetos en el salpicadero,
etc.
• El sensor no puede detectar el
carril (o borde de la calzada)
debido a niebla, lluvia intensa o
nieve.Cambio de función del
sistema LKAS
El conductor puede cambiar del LKA
al sistema de advertencia de salida
de carril (LDW) o cambie del modo
del sistema LKA desde la pantalla
LCD. Vaya a "User Settings [Ajustes
Usuario] →Driver Assistance [Asist.
al conductor] →Lane Safety
[Seguridad de carril] →Lane
Keeping Assist (LKA) [LKA
(Asistencia de mantenimiento de
carril)] / Lane Departure Warning
(LDW) [LDW (Aviso de salida de
carril)]/ Off [Desactivado]".
El sistema se ajusta
automáticamente a ayuda de
permanencia en el carril (LKA)
estándar si no se selecciona ninguna
función.
Ayuda de mantenimiento en
carril (LKA)
Este modo guía al conductor para
ayudarle a mantener el vehículo
dentro del carril. No suele controlar
el volante si el vehículo circula
correctamente dentro del carril. No
obstante, empieza a controlar el
volante cuando el vehículo empieza
a desviarse del carril.
Aviso de salida del carril
(LDW)
El sistema LDWS avisa al conductor
con una advertencia visual y una
alarma de advertencia cuando el
sistema detecta que el vehículo se
sale del carril. El volante no se
controlará.
Apagado
Si selecciona "Off [Apagado]", el
sistema LKA está desactivado.

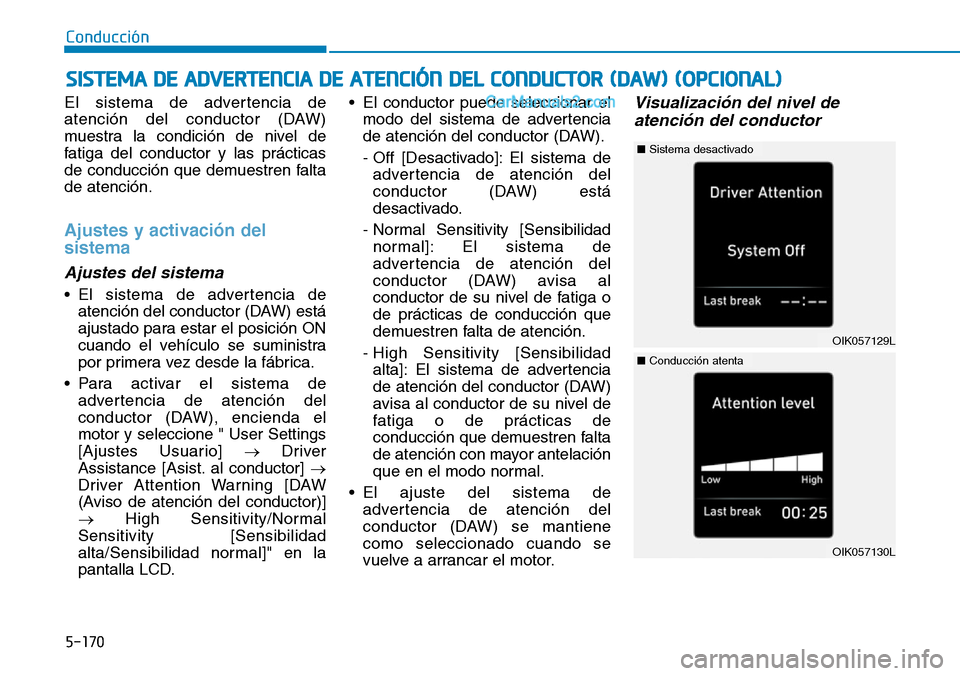

5-170
Conducción
El sistema de advertencia de
atención del conductor (DAW)
muestra la condición de nivel de
fatiga del conductor y las prácticas
de conducción que demuestren falta
de atención.
Ajustes y activación del
sistema
Ajustes del sistema
• El sistema de advertencia de
atención del conductor (DAW) está
ajustado para estar el posición ON
cuando el vehículo se suministra
por primera vez desde la fábrica.
• Para activar el sistema de
advertencia de atención del
conductor (DAW), encienda el
motor y seleccione " User Settings
[Ajustes Usuario] →Driver
Assistance [Asist. al conductor] →
Driver Attention Warning [DAW
(Aviso de atención del conductor)]
→High Sensitivity/Normal
Sensitivity [Sensibilidad
alta/Sensibilidad normal]" en la
pantalla LCD.• El conductor puede seleccionar el
modo del sistema de advertencia
de atención del conductor (DAW).
- Off [Desactivado]: El sistema de
advertencia de atención del
conductor (DAW) está
desactivado.
- Normal Sensitivity [Sensibilidad
normal]: El sistema de
advertencia de atención del
conductor (DAW) avisa al
conductor de su nivel de fatiga o
de prácticas de conducción que
demuestren falta de atención.
- High Sensitivity [Sensibilidad
alta]: El sistema de advertencia
de atención del conductor (DAW)
avisa al conductor de su nivel de
fatiga o de prácticas de
conducción que demuestren falta
de atención con mayor antelación
que en el modo normal.
• El ajuste del sistema de
advertencia de atención del
conductor (DAW) se mantiene
como seleccionado cuando se
vuelve a arrancar el motor.
Visualización del nivel de
atención del conductor
SISTEMA DE ADVERTENCIA DE ATENCIÓN DEL CONDUCTOR (DAW) (OPCIONAL)
OIK057129L
■Sistema desactivado
OIK057130L
■Conducción atenta
