2019 Hyundai Santa Fe Manual del propietario (in Spanish)

7-50
Mantenimiento

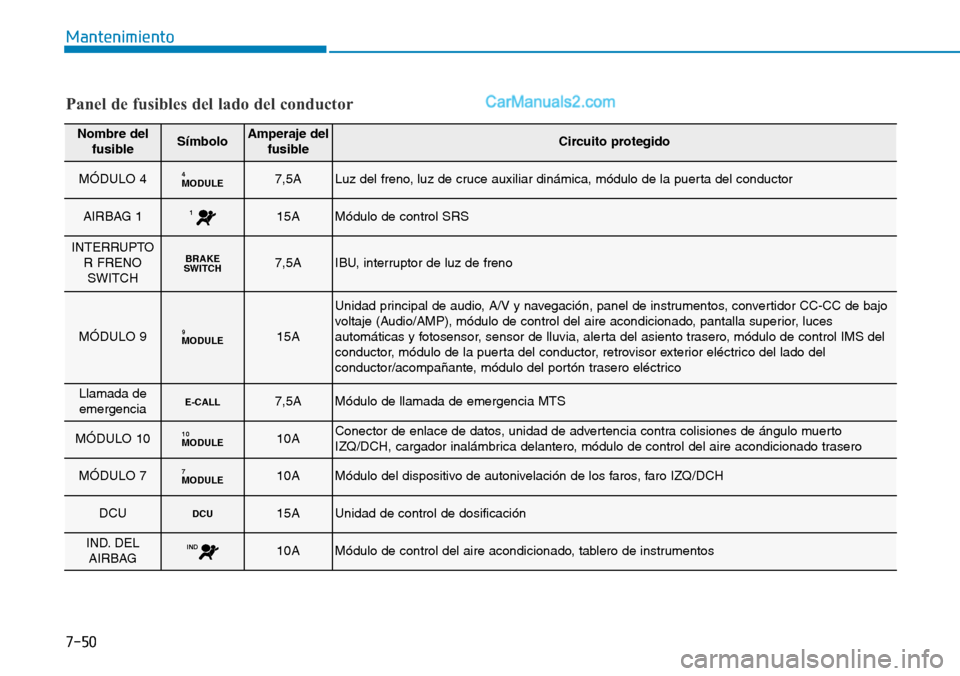

Panel de fusibles del lado del conductor
Nombre del
fusibleSímboloAmperaje del
fusibleCircuito protegido
MÓDULO 4MODULE47,5ALuz del freno, luz de cruce auxiliar dinámica, módulo de la puerta del conductor
AIRBAG 1115AMódulo de control SRS
INTERRUPTO
R FRENO
SWITCHBRAKE
SWITCH7,5AIBU, interruptor de luz de freno
MÓDULO 9MODULE915A
Unidad principal de audio, A/V y navegación, panel de instrumentos, convertidor CC-CC de bajo
voltaje (Audio/AMP), módulo de control del aire acondicionado, pantalla superior, luces
automáticas y fotosensor, sensor de lluvia, alerta del asiento trasero, módulo de control IMS del
conductor, módulo de la puerta del conductor, retrovisor exterior eléctrico del lado del
conductor/acompañante, módulo del portón trasero eléctrico
Llamada de
emergenciaE-CALL7,5AMódulo de llamada de emergencia MTS
MÓDULO 10MODULE1010AConector de enlace de datos, unidad de advertencia contra colisiones de ángulo muerto
IZQ/DCH, cargador inalámbrica delantero, módulo de control del aire acondicionado trasero
MÓDULO 7MODULE710AMódulo del dispositivo de autonivelación de los faros, faro IZQ/DCH
DCUDCU15AUnidad de control de dosificación
IND. DEL
AIRBAGIND10AMódulo de control del aire acondicionado, tablero de instrumentos

7-51
7
Mantenimiento

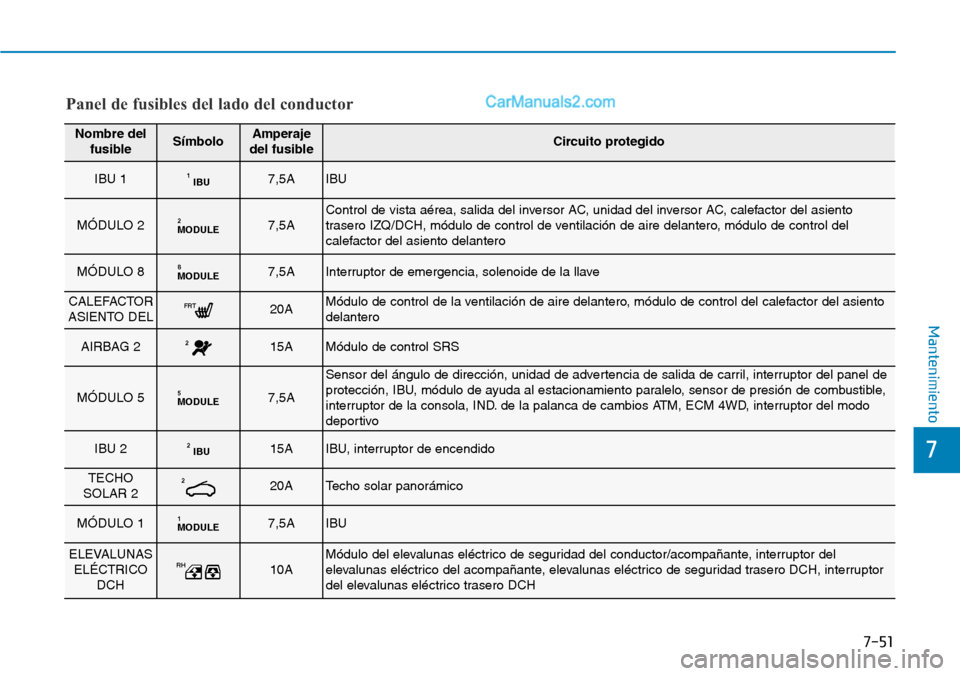

Panel de fusibles del lado del conductor
Nombre del
fusibleSímboloAmperaje
del fusibleCircuito protegido
IBU 1IBU17,5AIBU
MÓDULO 2MODULE27,5AControl de vista aérea, salida del inversor AC, unidad del inversor AC, calefactor del asiento
trasero IZQ/DCH, módulo de control de ventilación de aire delantero, módulo de control del
calefactor del asiento delantero
MÓDULO 8MODULE87,5AInterruptor de emergencia, solenoide de la llave
CALEFACTOR
ASIENTO DELFRT20AMódulo de control de la ventilación de aire delantero, módulo de control del calefactor del asiento
delantero
AIRBAG 2215AMódulo de control SRS
MÓDULO 5MODULE57,5A
Sensor del ángulo de dirección, unidad de advertencia de salida de carril, interruptor del panel de
protección, IBU, módulo de ayuda al estacionamiento paralelo, sensor de presión de combustible,
interruptor de la consola, IND. de la palanca de cambios ATM, ECM 4WD, interruptor del modo
deportivo
IBU 2IBU215AIBU, interruptor de encendido
TECHO
SOLAR 2220ATecho solar panorámico
MÓDULO 1MODULE17,5AIBU
ELEVALUNAS
ELÉCTRICO
DCHRH10AMódulo del elevalunas eléctrico de seguridad del conductor/acompañante, interruptor del
elevalunas eléctrico del acompañante, elevalunas eléctrico de seguridad trasero DCH, interruptor
del elevalunas eléctrico trasero DCH

7-52
Mantenimiento

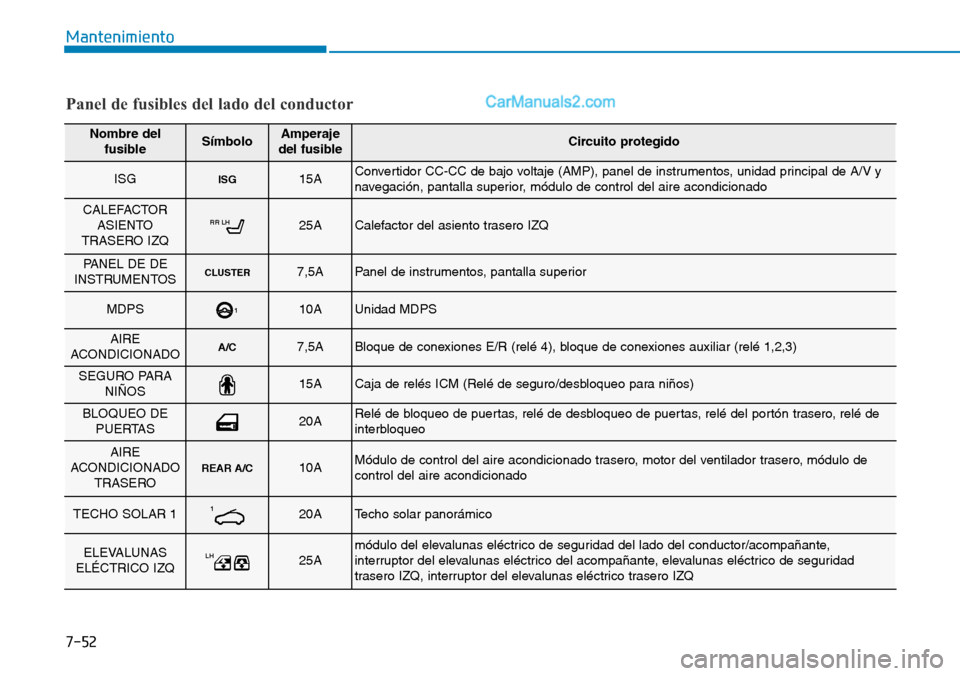

Panel de fusibles del lado del conductor
Nombre del
fusibleSímboloAmperaje
del fusibleCircuito protegido
ISGISG15AConvertidor CC-CC de bajo voltaje (AMP), panel de instrumentos, unidad principal de A/V y
navegación, pantalla superior, módulo de control del aire acondicionado
CALEFACTOR
ASIENTO
TRASERO IZQRR LH25ACalefactor del asiento trasero IZQ
PANEL DE DE
INSTRUMENTOSCLUSTER7,5APanel de instrumentos, pantalla superior
MDPS110AUnidad MDPS
AIRE
ACONDICIONADOA/C7,5ABloque de conexiones E/R (relé 4), bloque de conexiones auxiliar (relé 1,2,3)
SEGURO PARA
NIÑOS15ACaja de relés ICM (Relé de seguro/desbloqueo para niños)
BLOQUEO DE
PUERTAS20ARelé de bloqueo de puertas, relé de desbloqueo de puertas, relé del portón trasero, relé de
interbloqueo
AIRE
ACONDICIONADO
TRASEROREAR A/C10AMódulo de control del aire acondicionado trasero, motor del ventilador trasero, módulo de
control del aire acondicionado
TECHO SOLAR 1120ATecho solar panorámico
ELEVALUNAS
ELÉCTRICO IZQLH25Amódulo del elevalunas eléctrico de seguridad del lado del conductor/acompañante,
interruptor del elevalunas eléctrico del acompañante, elevalunas eléctrico de seguridad
trasero IZQ, interruptor del elevalunas eléctrico trasero IZQ

7-53
7
Mantenimiento

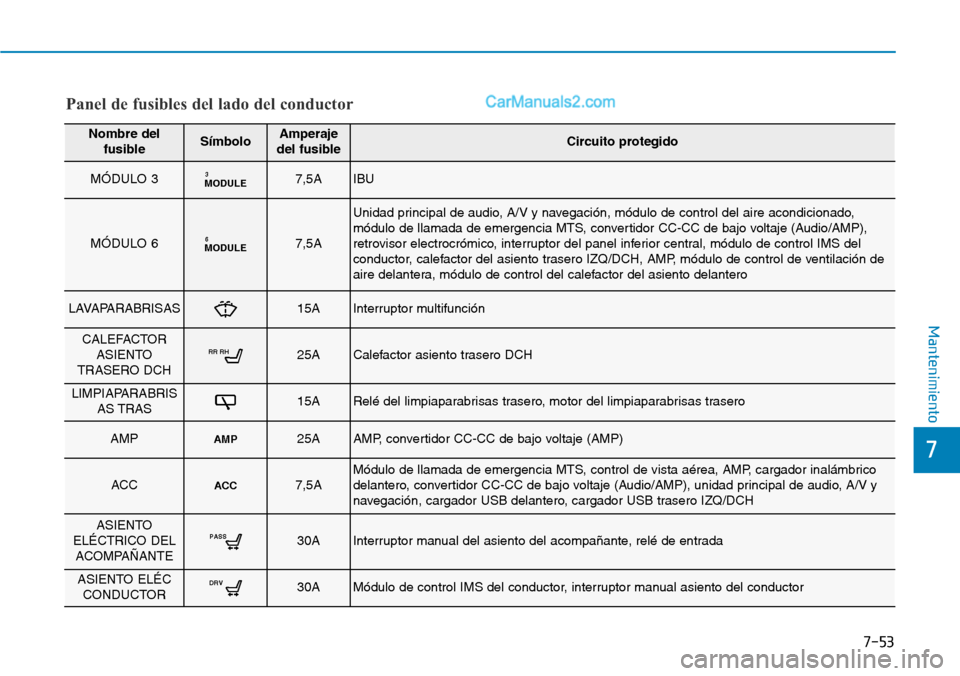

Panel de fusibles del lado del conductor
Nombre del
fusibleSímboloAmperaje
del fusibleCircuito protegido
MÓDULO 3MODULE37,5AIBU
MÓDULO 6MODULE67,5A
Unidad principal de audio, A/V y navegación, módulo de control del aire acondicionado,
módulo de llamada de emergencia MTS, convertidor CC-CC de bajo voltaje (Audio/AMP),
retrovisor electrocrómico, interruptor del panel inferior central, módulo de control IMS del
conductor, calefactor del asiento trasero IZQ/DCH, AMP, módulo de control de ventilación de
aire delantera, módulo de control del calefactor del asiento delantero
LAVAPARABRISAS15AInterruptor multifunción
CALEFACTOR
ASIENTO
TRASERO DCHRR RH25ACalefactor asiento trasero DCH
LIMPIAPARABRIS
AS TRAS15ARelé del limpiaparabrisas trasero, motor del limpiaparabrisas trasero
AMPAMP25AAMP, convertidor CC-CC de bajo voltaje (AMP)
ACCACC7,5AMódulo de llamada de emergencia MTS, control de vista aérea, AMP, cargador inalámbrico
delantero, convertidor CC-CC de bajo voltaje (Audio/AMP), unidad principal de audio, A/V y
navegación, cargador USB delantero, cargador USB trasero IZQ/DCH
ASIENTO
ELÉCTRICO DEL
ACOMPAÑANTEPASS30AInterruptor manual del asiento del acompañante, relé de entrada
ASIENTO ELÉC
CONDUCTORDRV30AMódulo de control IMS del conductor, interruptor manual asiento del conductor

7-54
Mantenimiento

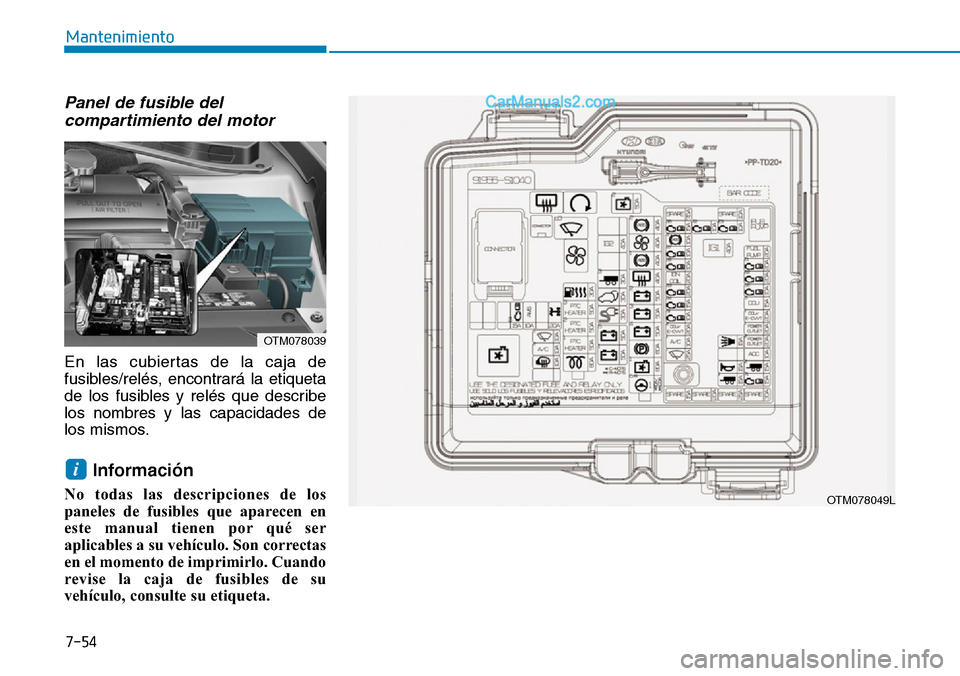

Panel de fusible del
compartimiento del motor
En las cubiertas de la caja de
fusibles/relés, encontrará la etiqueta
de los fusibles y relés que describe
los nombres y las capacidades de
los mismos.
Información
No todas las descripciones de los
paneles de fusibles que aparecen en
este manual tienen por qué ser
aplicables a su vehículo. Son correctas
en el momento de imprimirlo. Cuando
revise la caja de fusibles de su
vehículo, consulte su etiqueta.
i
OTM078039
OTM078049L

7-55
7
Mantenimiento

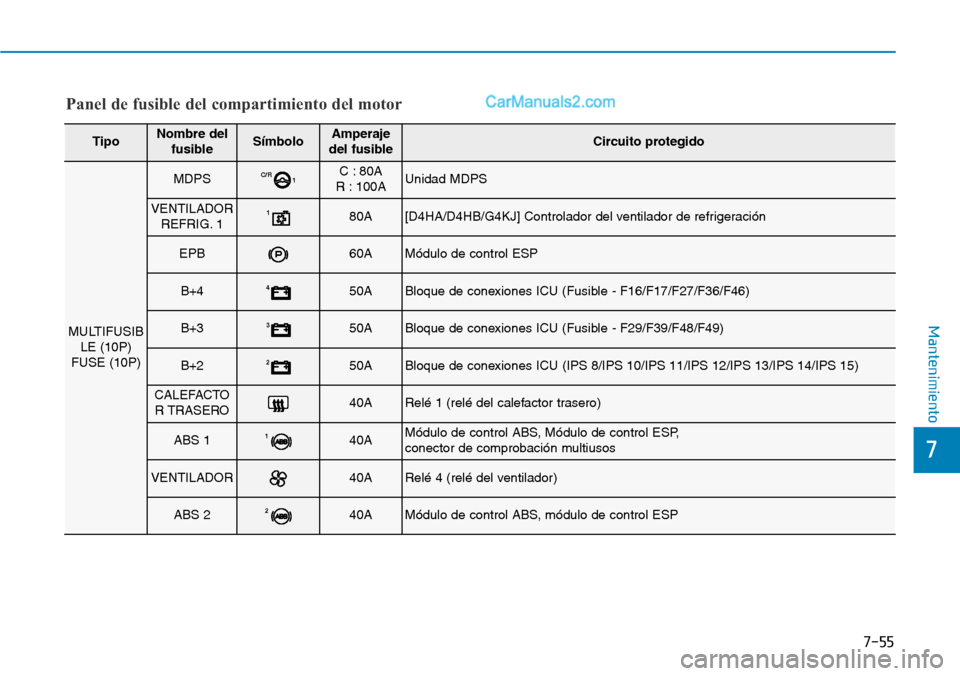

Panel de fusible del compartimiento del motor
TipoNombre del
fusibleSímboloAmperaje
del fusibleCircuito protegido
MULTIFUSIB
LE (10P)
FUSE (10P)
MDPSC/R
1C : 80A
R : 100AUnidad MDPS
VENTILADOR
REFRIG. 1180A[D4HA/D4HB/G4KJ] Controlador del ventilador de refrigeración
EPB60AMódulo de control ESP
B+4450ABloque de conexiones ICU (Fusible - F16/F17/F27/F36/F46)
B+3350ABloque de conexiones ICU (Fusible - F29/F39/F48/F49)
B+2250ABloque de conexiones ICU (IPS 8/IPS 10/IPS 11/IPS 12/IPS 13/IPS 14/IPS 15)
CALEFACTO
R TRASERO40ARelé 1 (relé del calefactor trasero)
ABS 1140AMódulo de control ABS, Módulo de control ESP,
conector de comprobación multiusos
VENTILADOR40ARelé 4 (relé del ventilador)
ABS 2240AMódulo de control ABS, módulo de control ESP

7-56
Mantenimiento

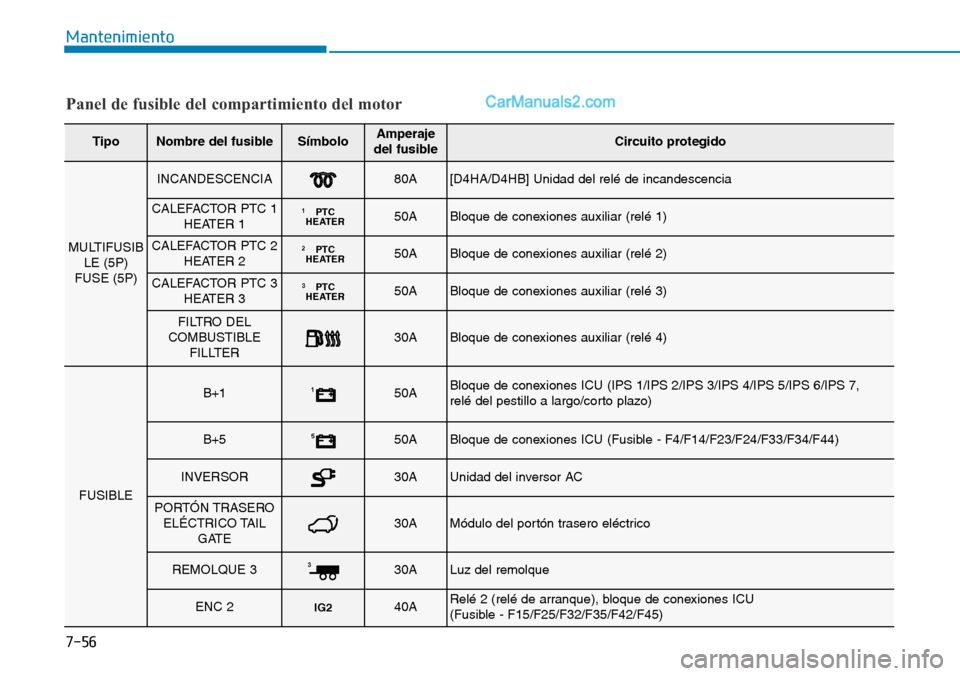

Panel de fusible del compartimiento del motor
TipoNombre del fusibleSímboloAmperaje
del fusibleCircuito protegido
MULTIFUSIB
LE (5P)
FUSE (5P)
INCANDESCENCIA80A[D4HA/D4HB] Unidad del relé de incandescencia
CALEFACTOR PTC 1
HEATER 1PTC
HEATER150ABloque de conexiones auxiliar (relé 1)
CALEFACTOR PTC 2
HEATER 2PTC
HEATER250ABloque de conexiones auxiliar (relé 2)
CALEFACTOR PTC 3
HEATER 3PTC
HEATER350ABloque de conexiones auxiliar (relé 3)
FILTRO DEL
COMBUSTIBLE
FILLTER30ABloque de conexiones auxiliar (relé 4)
FUSIBLE
B+1150ABloque de conexiones ICU (IPS 1/IPS 2/IPS 3/IPS 4/IPS 5/IPS 6/IPS 7,
relé del pestillo a largo/corto plazo)
B+5550ABloque de conexiones ICU (Fusible - F4/F14/F23/F24/F33/F34/F44)
INVERSOR30AUnidad del inversor AC
PORTÓN TRASERO
ELÉCTRICO TAIL
GATE30AMódulo del portón trasero eléctrico
REMOLQUE 3330ALuz del remolque
ENC 2IG240ARelé 2 (relé de arranque), bloque de conexiones ICU
(Fusible - F15/F25/F32/F35/F42/F45)

7-57
7
Mantenimiento

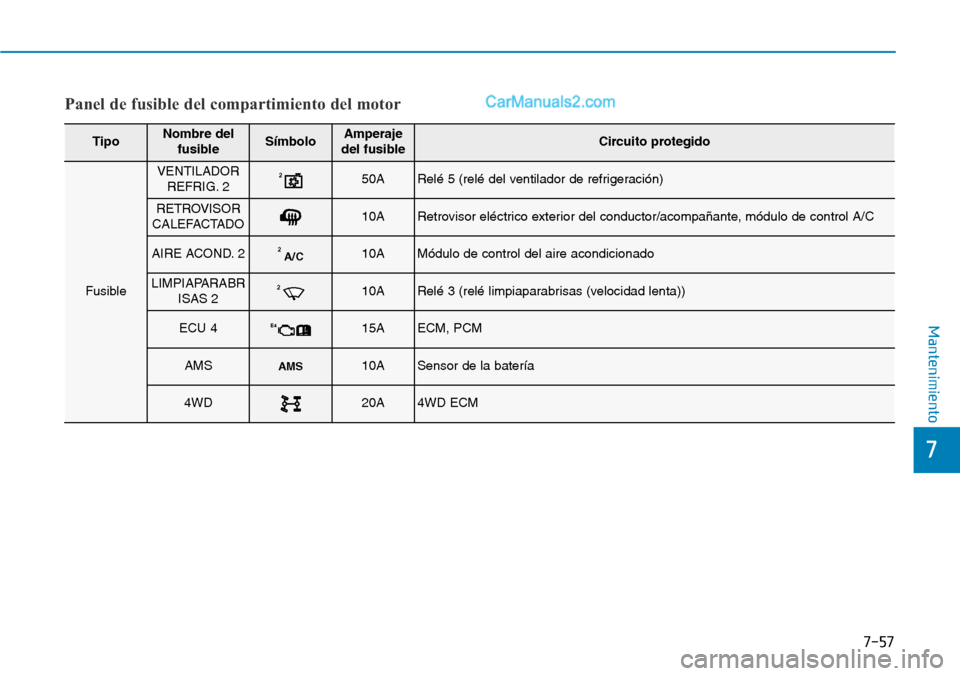

Panel de fusible del compartimiento del motor
TipoNombre del
fusibleSímboloAmperaje
del fusibleCircuito protegido
Fusible
VENTILADOR
REFRIG. 2250ARelé 5 (relé del ventilador de refrigeración)
RETROVISOR
CALEFACTADO10ARetrovisor eléctrico exterior del conductor/acompañante, módulo de control A/C
AIRE ACOND. 2A/C210AMódulo de control del aire acondicionado
LIMPIAPARABR
ISAS 2210ARelé 3 (relé limpiaparabrisas (velocidad lenta))
ECU 4E415AECM, PCM
AMSAMS10ASensor de la batería
4WD20A4WD ECM
