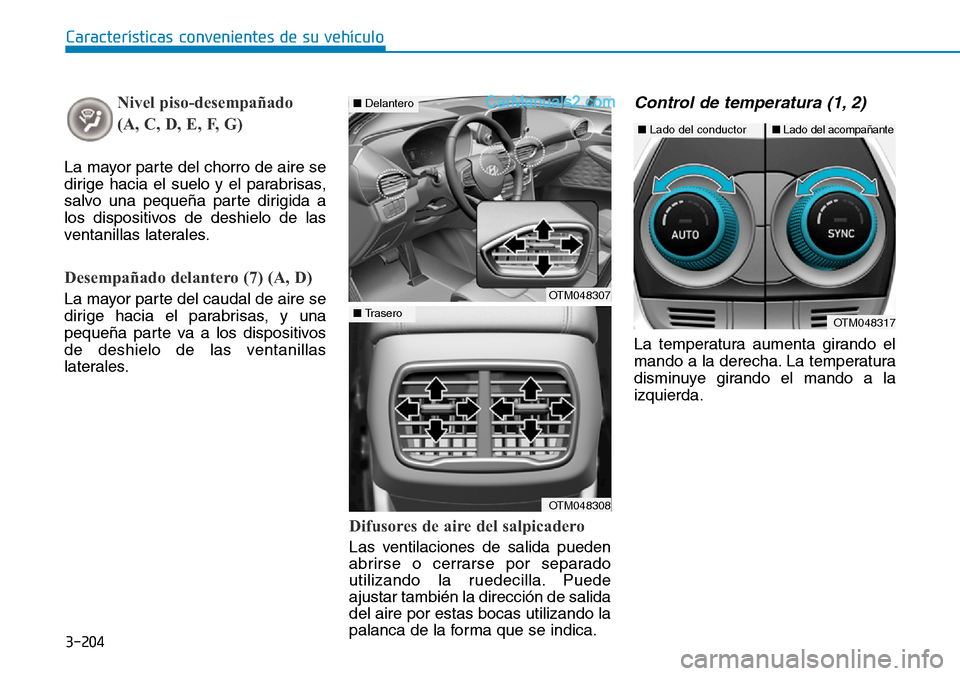

3-204
Características convenientes de su vehículo
Nivel piso-desempañado
(A, C, D, E, F, G)
La mayor parte del chorro de aire se
dirige hacia el suelo y el parabrisas,
salvo una pequeña parte dirigida a
los dispositivos de deshielo de las
ventanillas laterales.
Desempañado delantero (7) (A, D)
La mayor parte del caudal de aire se
dirige hacia el parabrisas, y una
pequeña parte va a los dispositivos
de deshielo de las ventanillas
laterales.
Difusores de aire del salpicadero
Las ventilaciones de salida pueden
abrirse o cerrarse por separado
utilizando la ruedecilla. Puede
ajustar también la dirección de salida
del aire por estas bocas utilizando la
palanca de la forma que se indica.
Control de temperatura (1, 2)
La temperatura aumenta girando el
mando a la derecha. La temperatura
disminuye girando el mando a la
izquierda.
OTM048307
■Delantero
OTM048308
■TraseroOTM048317
■Lado del conductor■Lado del acompañante

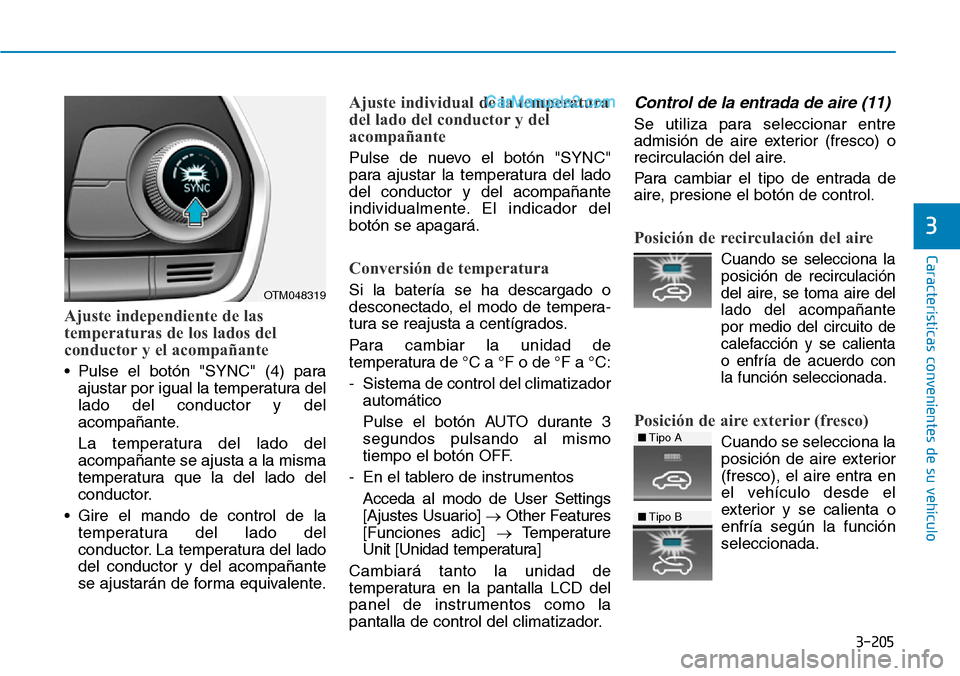

3-205
Características convenientes de su vehículo
3
Ajuste independiente de las
temperaturas de los lados del
conductor y el acompañante
• Pulse el botón "SYNC" (4) para
ajustar por igual la temperatura del
lado del conductor y del
acompañante.
La temperatura del lado del
acompañante se ajusta a la misma
temperatura que la del lado del
conductor.
• Gire el mando de control de la
temperatura del lado del
conductor. La temperatura del lado
del conductor y del acompañante
se ajustarán de forma equivalente.
Ajuste individual de la temperatura
del lado del conductor y del
acompañante
Pulse de nuevo el botón "SYNC"
para ajustar la temperatura del lado
del conductor y del acompañante
individualmente. El indicador del
botón se apagará.
Conversión de temperatura
Si la batería se ha descargado o
desconectado, el modo de tempera-
tura se reajusta a centígrados.
Para cambiar la unidad de
temperatura de °C a °F o de °F a °C:
- Sistema de control del climatizador
automático
Pulse el botón AUTO durante 3
segundos pulsando al mismo
tiempo el botón OFF.
- En el tablero de instrumentos
Acceda al modo de User Settings
[Ajustes Usuario] →Other Features
[Funciones adic] → Temperature
Unit [Unidad temperatura]
Cambiará tanto la unidad de
temperatura en la pantalla LCD del
panel de instrumentos como la
pantalla de control del climatizador.
Control de la entrada de aire (11)
Se utiliza para seleccionar entre
admisión de aire exterior (fresco) o
recirculación del aire.
Para cambiar el tipo de entrada de
aire, presione el botón de control.
Posición de recirculación del aire
Cuando se selecciona la
posición de recirculación
del aire, se toma aire del
lado del acompañante
por medio del circuito de
calefacción y se calienta
o enfría de acuerdo con
la función seleccionada.
Posición de aire exterior (fresco)
Cuando se selecciona la
posición de aire exterior
(fresco), el aire entra en
el vehículo desde el
exterior y se calienta o
enfría según la función
seleccionada.
OTM048319
■Tipo A
■Tipo B

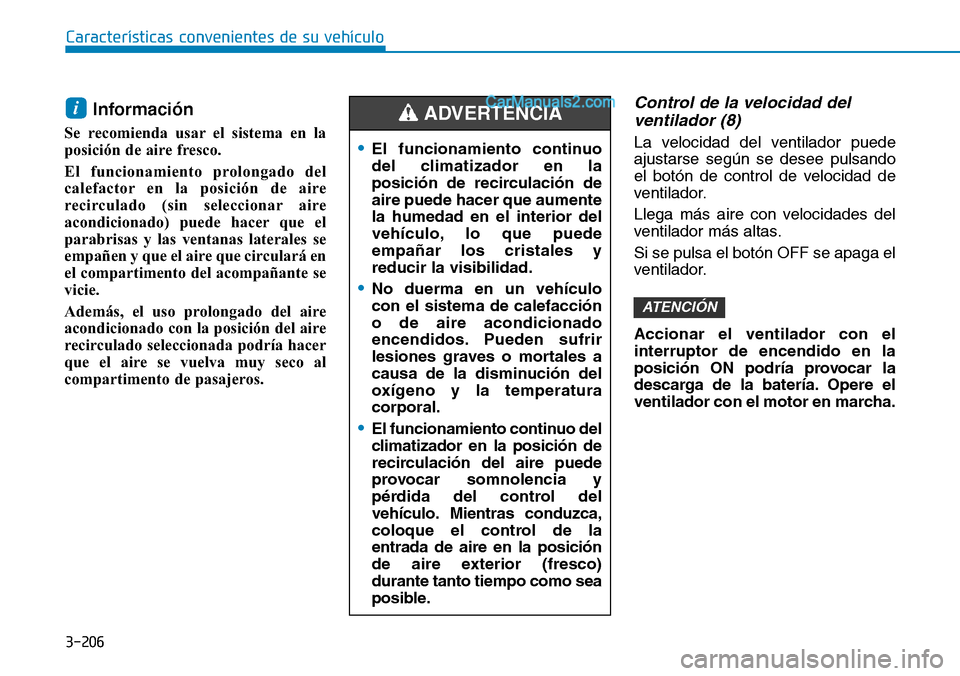

3-206
Características convenientes de su vehículo
Información
Se recomienda usar el sistema en la
posición de aire fresco.
El funcionamiento prolongado del
calefactor en la posición de aire
recirculado (sin seleccionar aire
acondicionado) puede hacer que el
parabrisas y las ventanas laterales se
empañen y que el aire que circulará en
el compartimento del acompañante se
vicie.
Además, el uso prolongado del aire
acondicionado con la posición del aire
recirculado seleccionada podría hacer
que el aire se vuelva muy seco al
compartimento de pasajeros.
Control de la velocidad del
ventilador (8)
La velocidad del ventilador puede
ajustarse según se desee pulsando
el botón de control de velocidad de
ventilador.
Llega más aire con velocidades del
ventilador más altas.
Si se pulsa el botón OFF se apaga el
ventilador.
Accionar el ventilador con el
interruptor de encendido en la
posición ON podría provocar la
descarga de la batería. Opere el
ventilador con el motor en marcha.
ATENCIÓN
i
•El funcionamiento continuo
del climatizador en la
posición de recirculación de
aire puede hacer que aumente
la humedad en el interior del
vehículo, lo que puede
empañar los cristales y
reducir la visibilidad.
•No duerma en un vehículo
con el sistema de calefacción
o de aire acondicionado
encendidos. Pueden sufrir
lesiones graves o mortales a
causa de la disminución del
oxígeno y la temperatura
corporal.
•El funcionamiento continuo del
climatizador en la posición de
recirculación del aire puede
provocar somnolencia y
pérdida del control del
vehículo. Mientras conduzca,
coloque el control de la
entrada de aire en la posición
de aire exterior (fresco)
durante tanto tiempo como sea
posible.
ADVERTENCIA

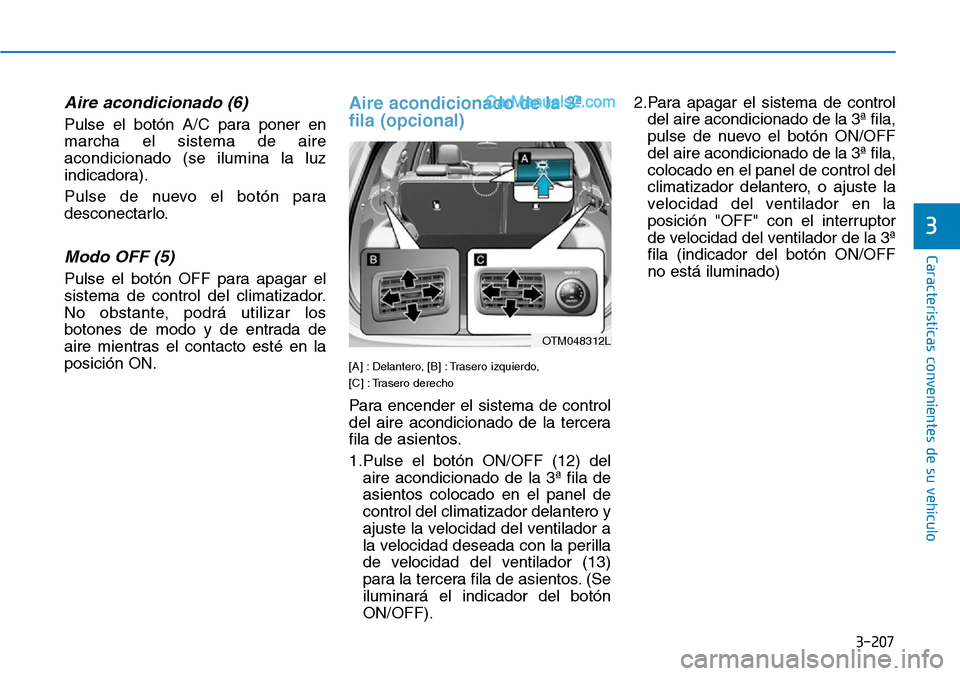

3-207
Características convenientes de su vehículo
3
Aire acondicionado (6)
Pulse el botón A/C para poner en
marcha el sistema de aire
acondicionado (se ilumina la luz
indicadora).
Pulse de nuevo el botón para
desconectarlo.
Modo OFF (5)
Pulse el botón OFF para apagar el
sistema de control del climatizador.
No obstante, podrá utilizar los
botones de modo y de entrada de
aire mientras el contacto esté en la
posición ON.
Aire acondicionado de la 3ª
fila (opcional)
[A] : Delantero, [B] : Trasero izquierdo,
[C] : Trasero derecho
Para encender el sistema de control
del aire acondicionado de la tercera
fila de asientos.
1.Pulse el botón ON/OFF (12) del
aire acondicionado de la 3ª fila de
asientos colocado en el panel de
control del climatizador delantero y
ajuste la velocidad del ventilador a
la velocidad deseada con la perilla
de velocidad del ventilador (13)
para la tercera fila de asientos. (Se
iluminará el indicador del botón
ON/OFF).2.Para apagar el sistema de control
del aire acondicionado de la 3ª fila,
pulse de nuevo el botón ON/OFF
del aire acondicionado de la 3ª fila,
colocado en el panel de control del
climatizador delantero, o ajuste la
velocidad del ventilador en la
posición "OFF" con el interruptor
de velocidad del ventilador de la 3ª
fila (indicador del botón ON/OFF
no está iluminado)
OTM048312L

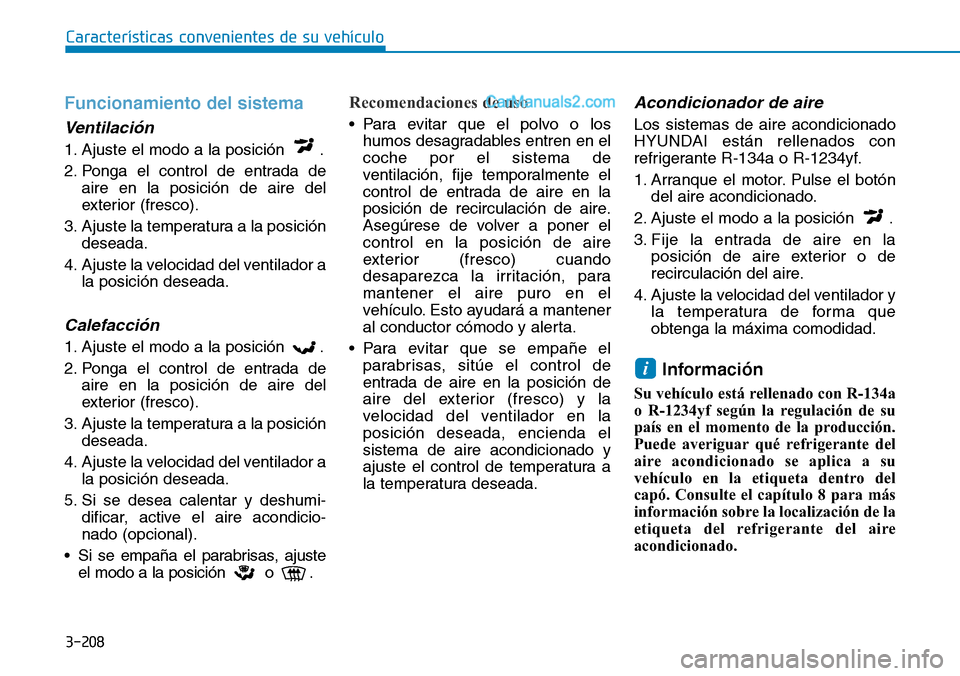

3-208
Características convenientes de su vehículo
Funcionamiento del sistema
Ventilación
1. Ajuste el modo a la posición .
2. Ponga el control de entrada de
aire en la posición de aire del
exterior (fresco).
3. Ajuste la temperatura a la posición
deseada.
4. Ajuste la velocidad del ventilador a
la posición deseada.
Calefacción
1. Ajuste el modo a la posición .
2. Ponga el control de entrada de
aire en la posición de aire del
exterior (fresco).
3. Ajuste la temperatura a la posición
deseada.
4. Ajuste la velocidad del ventilador a
la posición deseada.
5. Si se desea calentar y deshumi-
dificar, active el aire acondicio-
nado (opcional).
• Si se empaña el parabrisas, ajuste
el modo a la posición o .
Recomendaciones de uso
• Para evitar que el polvo o los
humos desagradables entren en el
coche por el sistema de
ventilación, fije temporalmente el
control de entrada de aire en la
posición de recirculación de aire.
Asegúrese de volver a poner el
control en la posición de aire
exterior (fresco) cuando
desaparezca la irritación, para
mantener el aire puro en el
vehículo. Esto ayudará a mantener
al conductor cómodo y alerta.
• Para evitar que se empañe el
parabrisas, sitúe el control de
entrada de aire en la posición de
aire del exterior (fresco) y la
velocidad del ventilador en la
posición deseada, encienda el
sistema de aire acondicionado y
ajuste el control de temperatura a
la temperatura deseada.
Acondicionador de aire
Los sistemas de aire acondicionado
HYUNDAI están rellenados con
refrigerante R-134a o R-1234yf.
1. Arranque el motor. Pulse el botón
del aire acondicionado.
2. Ajuste el modo a la posición .
3. Fije la entrada de aire en la
posición de aire exterior o de
recirculación del aire.
4. Ajuste la velocidad del ventilador y
la temperatura de forma que
obtenga la máxima comodidad.
Información
Su vehículo está rellenado con R-134a
o R-1234yf según la regulación de su
país en el momento de la producción.
Puede averiguar qué refrigerante del
aire acondicionado se aplica a su
vehículo en la etiqueta dentro del
capó. Consulte el capítulo 8 para más
información sobre la localización de la
etiqueta del refrigerante del aire
acondicionado.
i

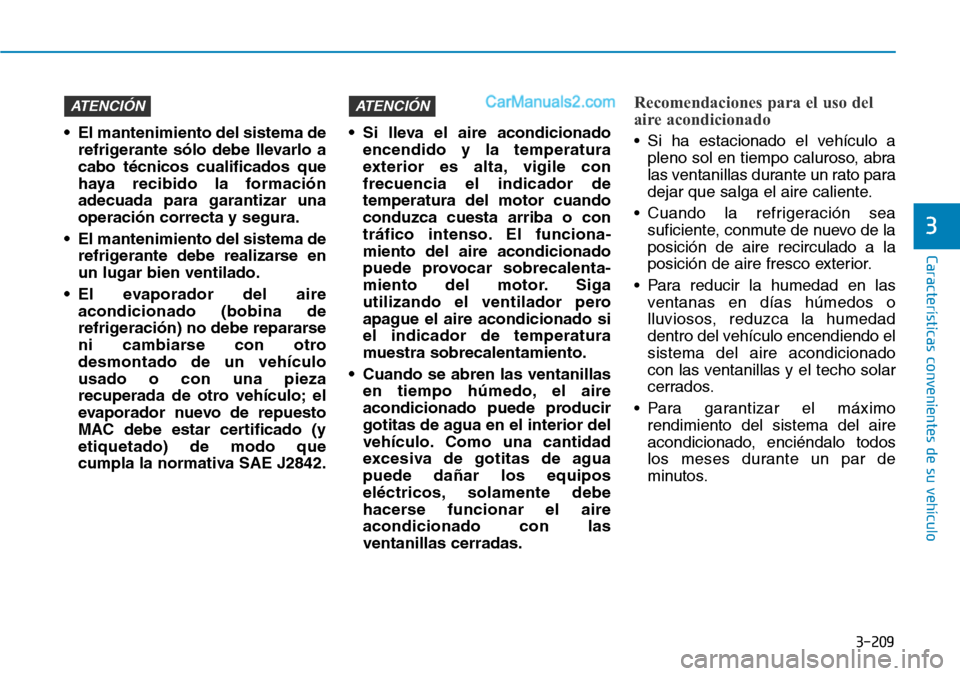

3-209
Características convenientes de su vehículo
3
• El mantenimiento del sistema de
refrigerante sólo debe llevarlo a
cabo técnicos cualificados que
haya recibido la formación
adecuada para garantizar una
operación correcta y segura.
• El mantenimiento del sistema de
refrigerante debe realizarse en
un lugar bien ventilado.
• El evaporador del aire
acondicionado (bobina de
refrigeración) no debe repararse
ni cambiarse con otro
desmontado de un vehículo
usado o con una pieza
recuperada de otro vehículo; el
evaporador nuevo de repuesto
MAC debe estar certificado (y
etiquetado) de modo que
cumpla la normativa SAE J2842.• Si lleva el aire acondicionado
encendido y la temperatura
exterior es alta, vigile con
frecuencia el indicador de
temperatura del motor cuando
conduzca cuesta arriba o con
tráfico intenso. El funciona-
miento del aire acondicionado
puede provocar sobrecalenta-
miento del motor. Siga
utilizando el ventilador pero
apague el aire acondicionado si
el indicador de temperatura
muestra sobrecalentamiento.
• Cuando se abren las ventanillas
en tiempo húmedo, el aire
acondicionado puede producir
gotitas de agua en el interior del
vehículo. Como una cantidad
excesiva de gotitas de agua
puede dañar los equipos
eléctricos, solamente debe
hacerse funcionar el aire
acondicionado con las
ventanillas cerradas.
Recomendaciones para el uso del
aire acondicionado
• Si ha estacionado el vehículo a
pleno sol en tiempo caluroso, abra
las ventanillas durante un rato para
dejar que salga el aire caliente.
• Cuando la refrigeración sea
suficiente, conmute de nuevo de la
posición de aire recirculado a la
posición de aire fresco exterior.
• Para reducir la humedad en las
ventanas en días húmedos o
lluviosos, reduzca la humedad
dentro del vehículo encendiendo el
sistema del aire acondicionado
con las ventanillas y el techo solar
cerrados.
• Para garantizar el máximo
rendimiento del sistema del aire
acondicionado, enciéndalo todos
los meses durante un par de
minutos.
ATENCIÓNATENCIÓN

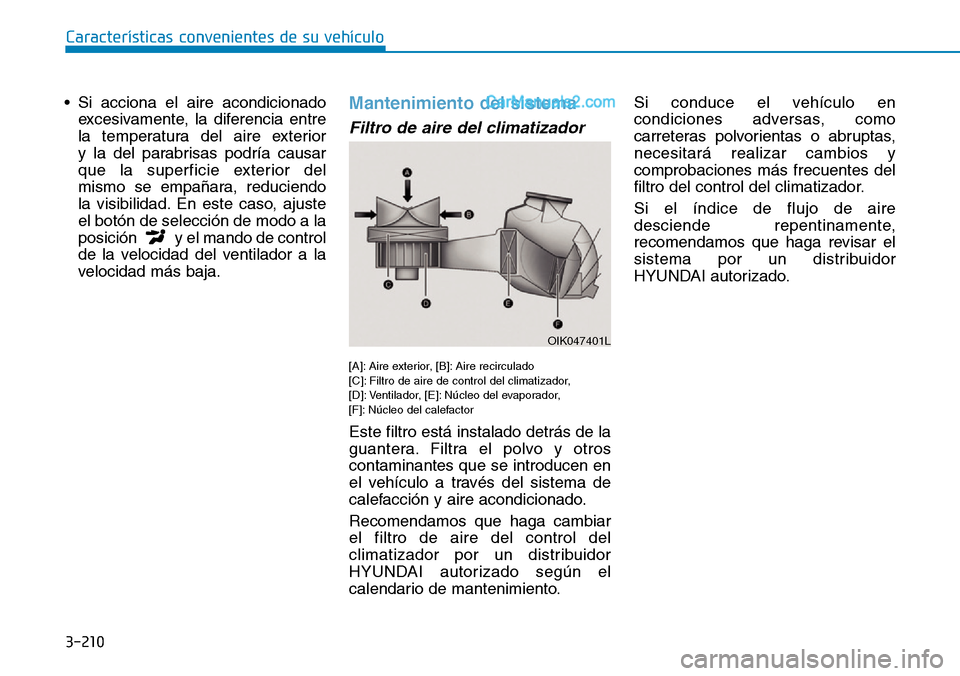

3-210
Características convenientes de su vehículo
• Si acciona el aire acondicionado
excesivamente, la diferencia entre
la temperatura del aire exterior
y la del parabrisas podría causar
que la superficie exterior del
mismo se empañara, reduciendo
la visibilidad. En este caso, ajuste
el botón de selección de modo a la
posición y el mando de control
de la velocidad del ventilador a la
velocidad más baja.
Mantenimiento del sistema
Filtro de aire del climatizador
[A]: Aire exterior, [B]: Aire recirculado
[C]: Filtro de aire de control del climatizador,
[D]: Ventilador, [E]: Núcleo del evaporador,
[F]: Núcleo del calefactor
Este filtro está instalado detrás de la
guantera. Filtra el polvo y otros
contaminantes que se introducen en
el vehículo a través del sistema de
calefacción y aire acondicionado.
Recomendamos que haga cambiar
el filtro de aire del control del
climatizador por un distribuidor
HYUNDAI autorizado según el
calendario de mantenimiento.Si conduce el vehículo en
condiciones adversas, como
carreteras polvorientas o abruptas,
necesitará realizar cambios y
comprobaciones más frecuentes del
filtro del control del climatizador.
Si el índice de flujo de aire
desciende repentinamente,
recomendamos que haga revisar el
sistema por un distribuidor
HYUNDAI autorizado.
OIK047401L

3-211
Características convenientes de su vehículo
3

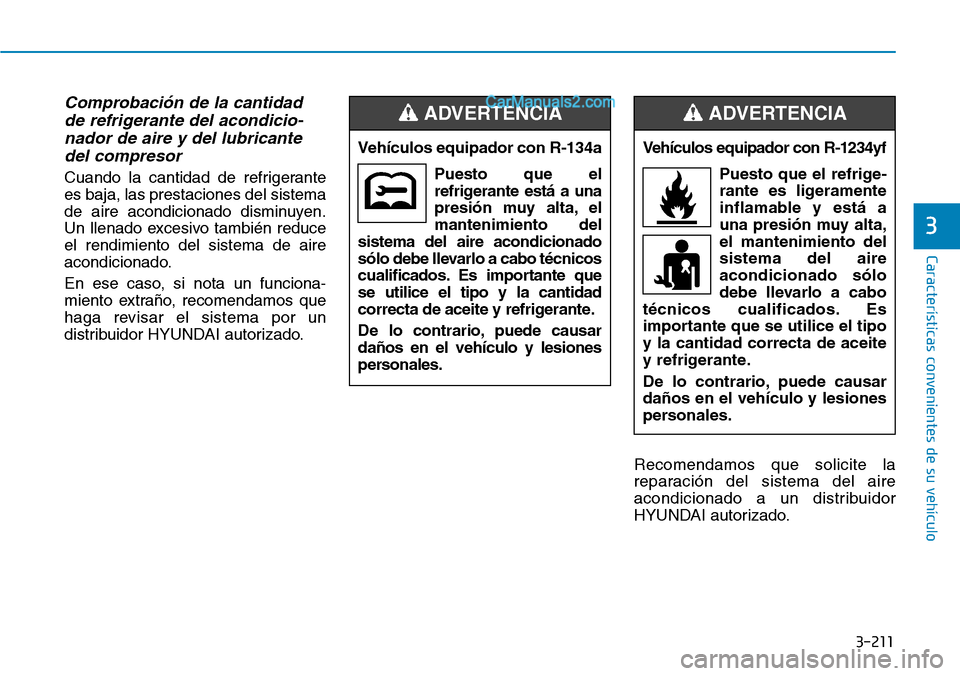

Comprobación de la cantidad
de refrigerante del acondicio-
nador de aire y del lubricante
del compresor
Cuando la cantidad de refrigerante
es baja, las prestaciones del sistema
de aire acondicionado disminuyen.
Un llenado excesivo también reduce
el rendimiento del sistema de aire
acondicionado.
En ese caso, si nota un funciona-
miento extraño, recomendamos que
haga revisar el sistema por un
distribuidor HYUNDAI autorizado.
Recomendamos que solicite la
reparación del sistema del aire
acondicionado a un distribuidor
HYUNDAI autorizado.Vehículos equipador con R-1234yf
Puesto que el refrige-
rante es ligeramente
inflamable y está a
una presión muy alta,
el mantenimiento del
sistema del aire
acondicionado sólo
debe llevarlo a cabo
técnicos cualificados. Es
importante que se utilice el tipo
y la cantidad correcta de aceite
y refrigerante.
De lo contrario, puede causar
daños en el vehículo y lesiones
personales.
ADVERTENCIA
Vehículos equipador con R-134a
Puesto que el
refrigerante está a una
presión muy alta, el
mantenimiento del
sistema del aire acondicionado
sólo debe llevarlo a cabo técnicos
cualificados. Es importante que
se utilice el tipo y la cantidad
correcta de aceite y refrigerante.
De lo contrario, puede causar
daños en el vehículo y lesiones
personales.
ADVERTENCIA
