2019 Hyundai Santa Fe Manual del propietario (in Spanish)

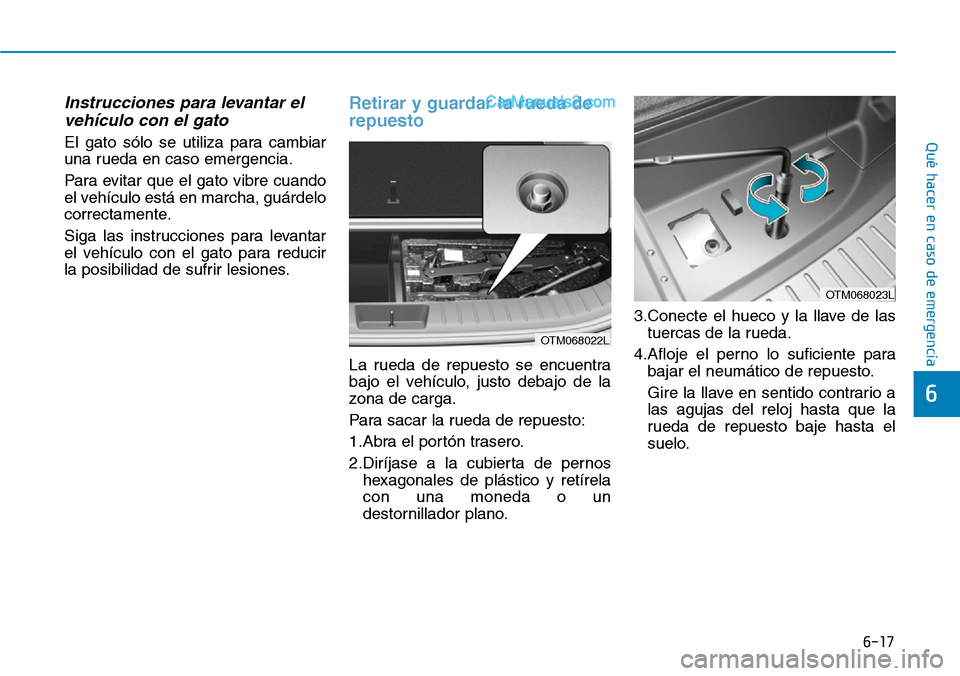

6-17
Qué hacer en caso de emergencia
6
Instrucciones para levantar el
vehículo con el gato
El gato sólo se utiliza para cambiar
una rueda en caso emergencia.
Para evitar que el gato vibre cuando
el vehículo está en marcha, guárdelo
correctamente.
Siga las instrucciones para levantar
el vehículo con el gato para reducir
la posibilidad de sufrir lesiones.
Retirar y guardar la rueda de
repuesto
La rueda de repuesto se encuentra
bajo el vehículo, justo debajo de la
zona de carga.
Para sacar la rueda de repuesto:
1.Abra el portón trasero.
2.Diríjase a la cubierta de pernos
hexagonales de plástico y retírela
con una moneda o un
destornillador plano.3.Conecte el hueco y la llave de las
tuercas de la rueda.
4.Afloje el perno lo suficiente para
bajar el neumático de repuesto.
Gire la llave en sentido contrario a
las agujas del reloj hasta que la
rueda de repuesto baje hasta el
suelo.
OTM068022L
OTM068023L

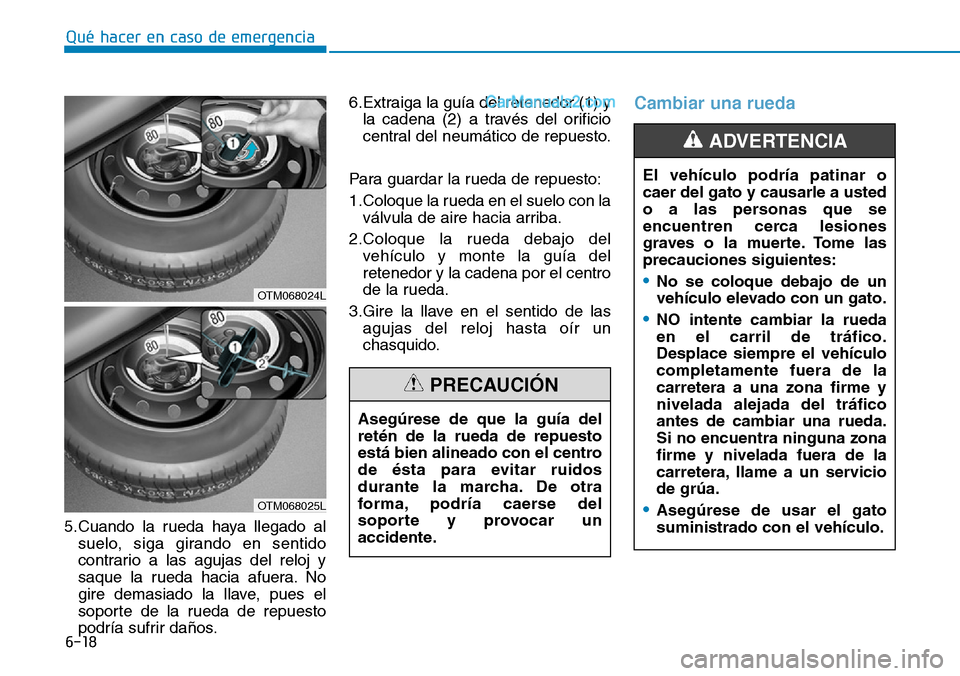

6-18
Qué hacer en caso de emergencia
5.Cuando la rueda haya llegado al
suelo, siga girando en sentido
contrario a las agujas del reloj y
saque la rueda hacia afuera. No
gire demasiado la llave, pues el
soporte de la rueda de repuesto
podría sufrir daños.6.Extraiga la guía del retenedor (1) y
la cadena (2) a través del orificio
central del neumático de repuesto.
Para guardar la rueda de repuesto:
1.Coloque la rueda en el suelo con la
válvula de aire hacia arriba.
2.Coloque la rueda debajo del
vehículo y monte la guía del
retenedor y la cadena por el centro
de la rueda.
3.Gire la llave en el sentido de las
agujas del reloj hasta oír un
chasquido.
Cambiar una rueda
Asegúrese de que la guía del
retén de la rueda de repuesto
está bien alineado con el centro
de ésta para evitar ruidos
durante la marcha. De otra
forma, podría caerse del
soporte y provocar un
accidente.
PRECAUCIÓN
El vehículo podría patinar o
caer del gato y causarle a usted
o a las personas que se
encuentren cerca lesiones
graves o la muerte. Tome las
precauciones siguientes:
•No se coloque debajo de un
vehículo elevado con un gato.
•NO intente cambiar la rueda
en el carril de tráfico.
Desplace siempre el vehículo
completamente fuera de la
carretera a una zona firme y
nivelada alejada del tráfico
antes de cambiar una rueda.
Si no encuentra ninguna zona
firme y nivelada fuera de la
carretera, llame a un servicio
de grúa.
•Asegúrese de usar el gato
suministrado con el vehículo.
ADVERTENCIA
OTM068025L
OTM068024L

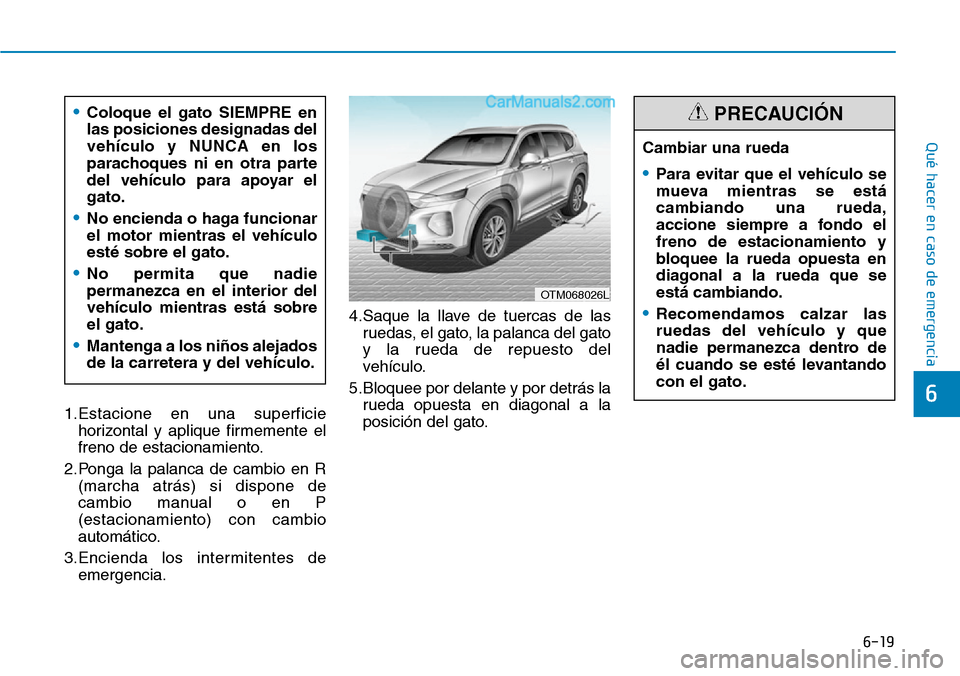

6-19
Qué hacer en caso de emergencia
6
1.Estacione en una superficie
horizontal y aplique firmemente el
freno de estacionamiento.
2.Ponga la palanca de cambio en R
(marcha atrás) si dispone de
cambio manual o en P
(estacionamiento) con cambio
automático.
3.Encienda los intermitentes de
emergencia.4.Saque la llave de tuercas de las
ruedas, el gato, la palanca del gato
y la rueda de repuesto del
vehículo.
5.Bloquee por delante y por detrás la
rueda opuesta en diagonal a la
posición del gato.Cambiar una rueda
•Para evitar que el vehículo se
mueva mientras se está
cambiando una rueda,
accione siempre a fondo el
freno de estacionamiento y
bloquee la rueda opuesta en
diagonal a la rueda que se
está cambiando.
•Recomendamos calzar las
ruedas del vehículo y que
nadie permanezca dentro de
él cuando se esté levantando
con el gato.
PRECAUCIÓN•Coloque el gato SIEMPRE en
las posiciones designadas del
vehículo y NUNCA en los
parachoques ni en otra parte
del vehículo para apoyar el
gato.
•No encienda o haga funcionar
el motor mientras el vehículo
esté sobre el gato.
•No permita que nadie
permanezca en el interior del
vehículo mientras está sobre
el gato.
•Mantenga a los niños alejados
de la carretera y del vehículo.
OTM068026L

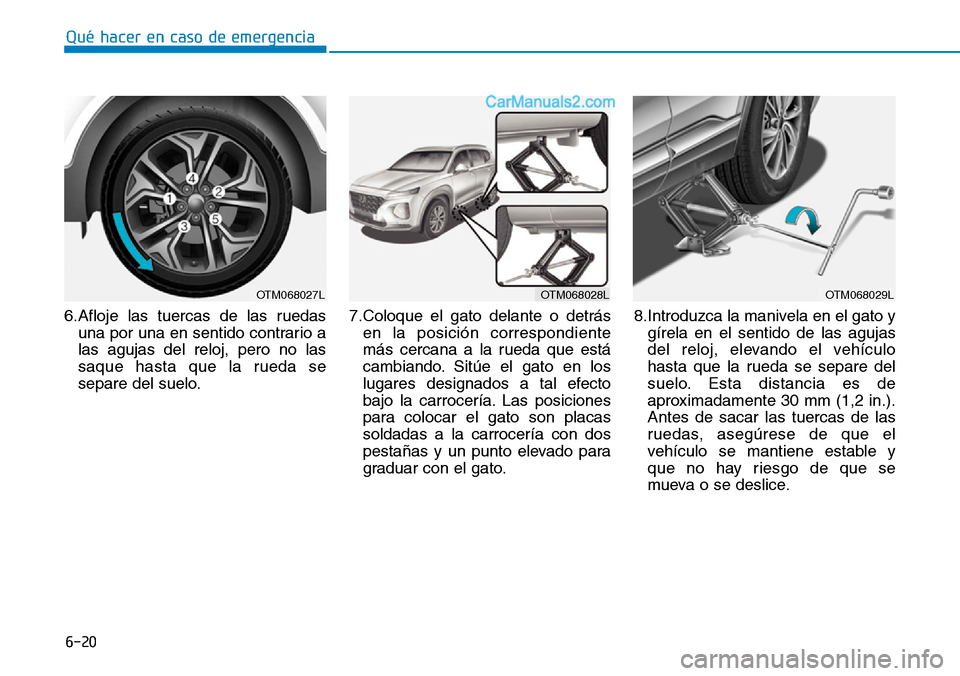

6-20
Qué hacer en caso de emergencia
6.Afloje las tuercas de las ruedas
una por una en sentido contrario a
las agujas del reloj, pero no las
saque hasta que la rueda se
separe del suelo.7.Coloque el gato delante o detrás
en la posición correspondiente
más cercana a la rueda que está
cambiando. Sitúe el gato en los
lugares designados a tal efecto
bajo la carrocería. Las posiciones
para colocar el gato son placas
soldadas a la carrocería con dos
pestañas y un punto elevado para
graduar con el gato.8.Introduzca la manivela en el gato y
gírela en el sentido de las agujas
del reloj, elevando el vehículo
hasta que la rueda se separe del
suelo. Esta distancia es de
aproximadamente 30 mm (1,2 in.).
Antes de sacar las tuercas de las
ruedas, asegúrese de que el
vehículo se mantiene estable y
que no hay riesgo de que se
mueva o se deslice.
OTM068028LOTM068029LOTM068027L

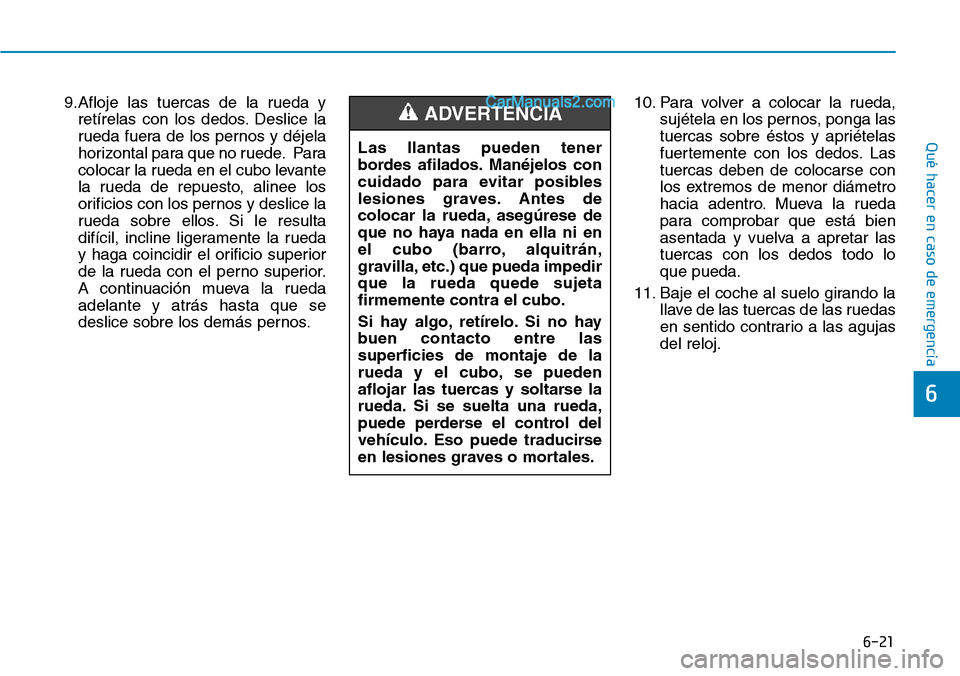

6-21
Qué hacer en caso de emergencia
6
9.Afloje las tuercas de la rueda y
retírelas con los dedos. Deslice la
rueda fuera de los pernos y déjela
horizontal para que no ruede. Para
colocar la rueda en el cubo levante
la rueda de repuesto, alinee los
orificios con los pernos y deslice la
rueda sobre ellos. Si le resulta
difícil, incline ligeramente la rueda
y haga coincidir el orificio superior
de la rueda con el perno superior.
A continuación mueva la rueda
adelante y atrás hasta que se
deslice sobre los demás pernos.10. Para volver a colocar la rueda,
sujétela en los pernos, ponga las
tuercas sobre éstos y apriételas
fuertemente con los dedos. Las
tuercas deben de colocarse con
los extremos de menor diámetro
hacia adentro. Mueva la rueda
para comprobar que está bien
asentada y vuelva a apretar las
tuercas con los dedos todo lo
que pueda.
11. Baje el coche al suelo girando la
llave de las tuercas de las ruedas
en sentido contrario a las agujas
del reloj. Las llantas pueden tener
bordes afilados. Manéjelos con
cuidado para evitar posibles
lesiones graves. Antes de
colocar la rueda, asegúrese de
que no haya nada en ella ni en
el cubo (barro, alquitrán,
gravilla, etc.) que pueda impedir
que la rueda quede sujeta
firmemente contra el cubo.
Si hay algo, retírelo. Si no hay
buen contacto entre las
superficies de montaje de la
rueda y el cubo, se pueden
aflojar las tuercas y soltarse la
rueda. Si se suelta una rueda,
puede perderse el control del
vehículo. Eso puede traducirse
en lesiones graves o mortales.ADVERTENCIA

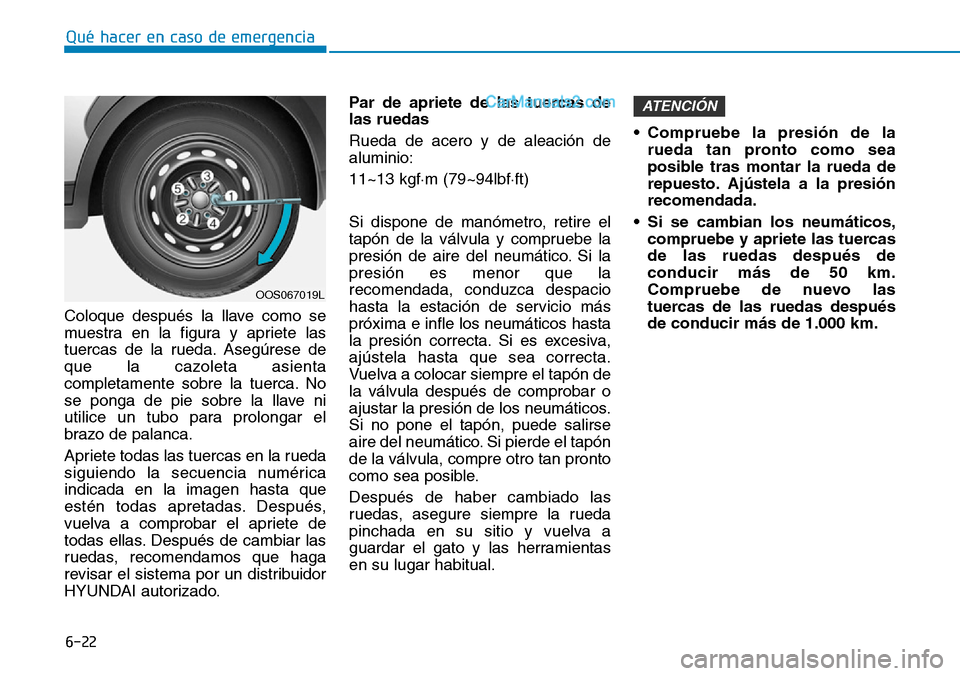

6-22
Qué hacer en caso de emergencia
Coloque después la llave como se
muestra en la figura y apriete las
tuercas de la rueda. Asegúrese de
que la cazoleta asienta
completamente sobre la tuerca. No
se ponga de pie sobre la llave ni
utilice un tubo para prolongar el
brazo de palanca.
Apriete todas las tuercas en la rueda
siguiendo la secuencia numérica
indicada en la imagen hasta que
estén todas apretadas. Después,
vuelva a comprobar el apriete de
todas ellas. Después de cambiar las
ruedas, recomendamos que haga
revisar el sistema por un distribuidor
HYUNDAI autorizado.Par de apriete de las tuercas de
las ruedas
Rueda de acero y de aleación de
aluminio:
11~13 kgf.
m (79~94lbf.
ft)
Si dispone de manómetro, retire el
tapón de la válvula y compruebe la
presión de aire del neumático. Si la
presión es menor que la
recomendada, conduzca despacio
hasta la estación de servicio más
próxima e infle los neumáticos hasta
la presión correcta. Si es excesiva,
ajústela hasta que sea correcta.
Vuelva a colocar siempre el tapón de
la válvula después de comprobar o
ajustar la presión de los neumáticos.
Si no pone el tapón, puede salirse
aire del neumático. Si pierde el tapón
de la válvula, compre otro tan pronto
como sea posible.
Después de haber cambiado las
ruedas, asegure siempre la rueda
pinchada en su sitio y vuelva a
guardar el gato y las herramientas
en su lugar habitual.• Compruebe la presión de la
rueda tan pronto como sea
posible tras montar la rueda de
repuesto. Ajústela a la presión
recomendada.
• Si se cambian los neumáticos,
compruebe y apriete las tuercas
de las ruedas después de
conducir más de 50 km.
Compruebe de nuevo las
tuercas de las ruedas después
de conducir más de 1.000 km.
ATENCIÓN
OOS067019L

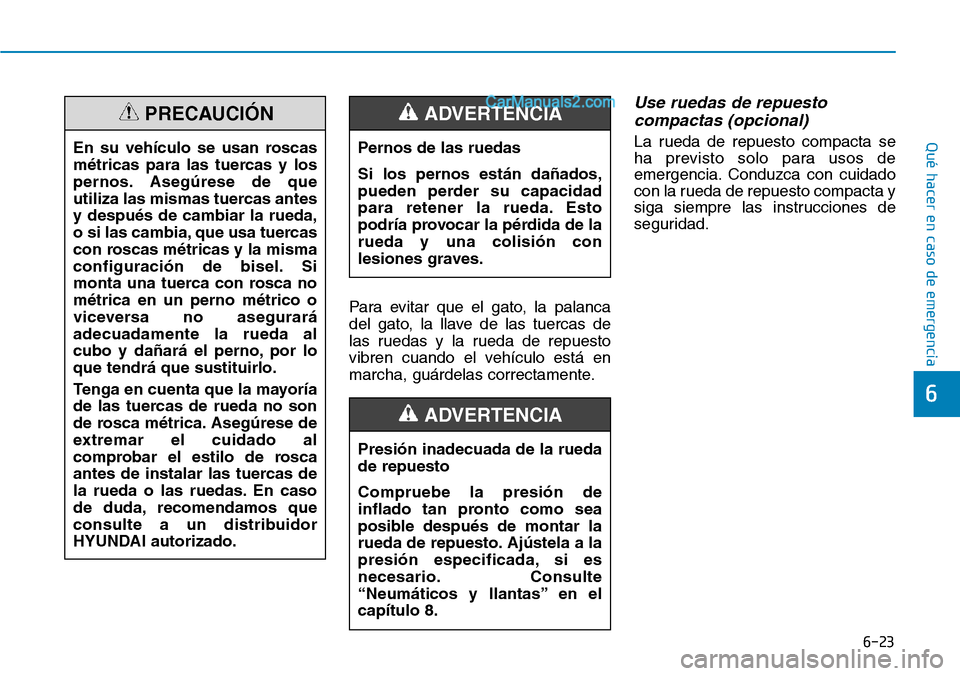

6-23
Qué hacer en caso de emergencia
6
Para evitar que el gato, la palanca
del gato, la llave de las tuercas de
las ruedas y la rueda de repuesto
vibren cuando el vehículo está en
marcha, guárdelas correctamente.
Use ruedas de repuesto
compactas (opcional)
La rueda de repuesto compacta se
ha previsto solo para usos de
emergencia. Conduzca con cuidado
con la rueda de repuesto compacta y
siga siempre las instrucciones de
seguridad. En su vehículo se usan roscas
métricas para las tuercas y los
pernos. Asegúrese de que
utiliza las mismas tuercas antes
y después de cambiar la rueda,
o si las cambia, que usa tuercas
con roscas métricas y la misma
configuración de bisel. Si
monta una tuerca con rosca no
métrica en un perno métrico o
viceversa no asegurará
adecuadamente la rueda al
cubo y dañará el perno, por lo
que tendrá que sustituirlo.
Tenga en cuenta que la mayoría
de las tuercas de rueda no son
de rosca métrica. Asegúrese de
extremar el cuidado al
comprobar el estilo de rosca
antes de instalar las tuercas de
la rueda o las ruedas. En caso
de duda, recomendamos que
consulte a un distribuidor
HYUNDAI autorizado.
PRECAUCIÓN
Pernos de las ruedas
Si los pernos están dañados,
pueden perder su capacidad
para retener la rueda. Esto
podría provocar la pérdida de la
rueda y una colisión con
lesiones graves.
ADVERTENCIA
Presión inadecuada de la rueda
de repuesto
Compruebe la presión de
inflado tan pronto como sea
posible después de montar la
rueda de repuesto. Ajústela a la
presión especificada, si es
necesario. Consulte
“Neumáticos y llantas” en el
capítulo 8.
ADVERTENCIA

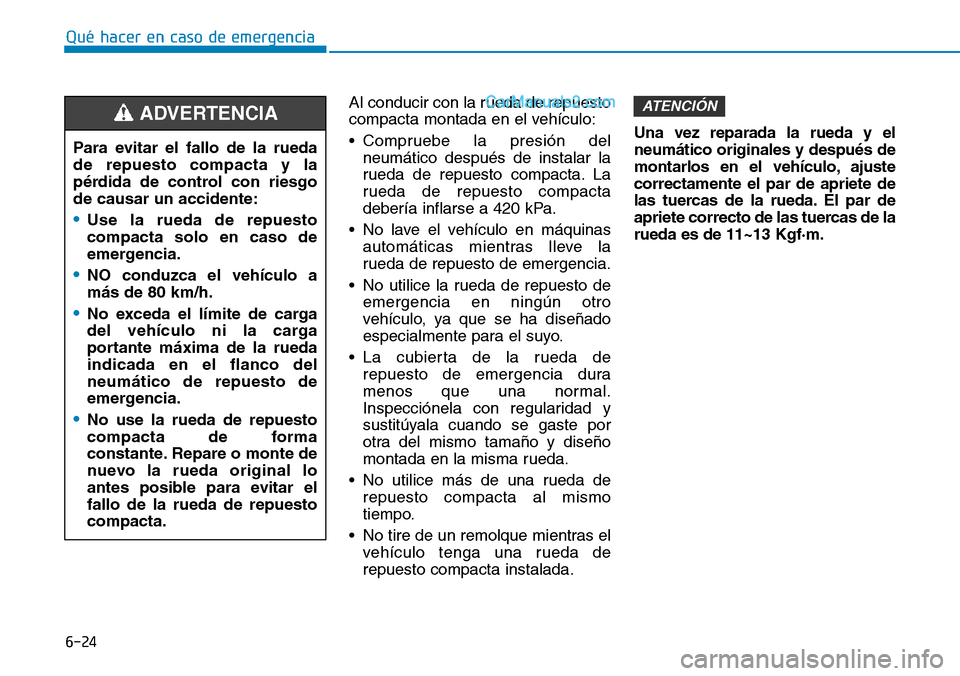

6-24
Qué hacer en caso de emergencia
Al conducir con la rueda de repuesto
compacta montada en el vehículo:
• Compruebe la presión del
neumático después de instalar la
rueda de repuesto compacta. La
rueda de repuesto compacta
debería inflarse a 420 kPa.
• No lave el vehículo en máquinas
automáticas mientras lleve la
rueda de repuesto de emergencia.
• No utilice la rueda de repuesto de
emergencia en ningún otro
vehículo, ya que se ha diseñado
especialmente para el suyo.
• La cubierta de la rueda de
repuesto de emergencia dura
menos que una normal.
Inspecciónela con regularidad y
sustitúyala cuando se gaste por
otra del mismo tamaño y diseño
montada en la misma rueda.
• No utilice más de una rueda de
repuesto compacta al mismo
tiempo.
• No tire de un remolque mientras el
vehículo tenga una rueda de
repuesto compacta instalada.Una vez reparada la rueda y el
neumático originales y después de
montarlos en el vehículo, ajuste
correctamente el par de apriete de
las tuercas de la rueda. El par de
apriete correcto de las tuercas de la
rueda es de 11~13 Kgf·m.
ATENCIÓN
Para evitar el fallo de la rueda
de repuesto compacta y la
pérdida de control con riesgo
de causar un accidente:
•Use la rueda de repuesto
compacta solo en caso de
emergencia.
•NO conduzca el vehículo a
más de 80 km/h.
•No exceda el límite de carga
del vehículo ni la carga
portante máxima de la rueda
indicada en el flanco del
neumático de repuesto de
emergencia.
•No use la rueda de repuesto
compacta de forma
constante. Repare o monte de
nuevo la rueda original lo
antes posible para evitar el
fallo de la rueda de repuesto
compacta.
ADVERTENCIA
