2-59
Sistema de seguridad del vehículo
2

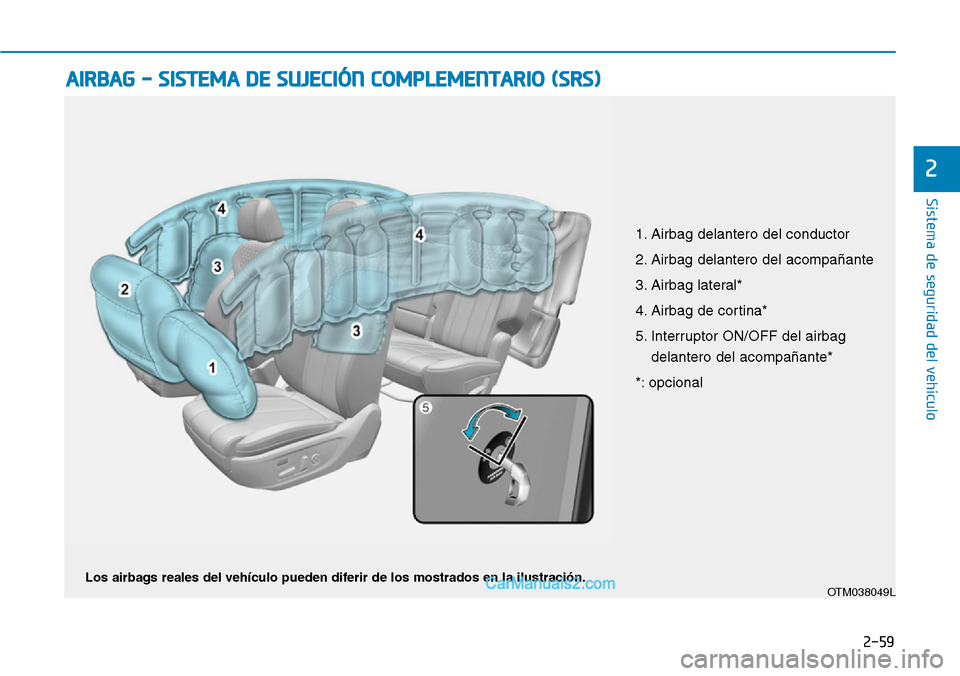

AIRBAG - SISTEMA DE SUJECIÓN COMPLEMENTARIO (SRS)
OTM038049LLos airbags reales del vehículo pueden diferir de los mostrados en la ilustración.
1. Airbag delantero del conductor
2. Airbag delantero del acompañante
3. Airbag lateral*
4. Airbag de cortina*
5. Interruptor ON/OFF del airbag
delantero del acompañante*
*: opcional

2-62
Sistema de seguridad del vehículo

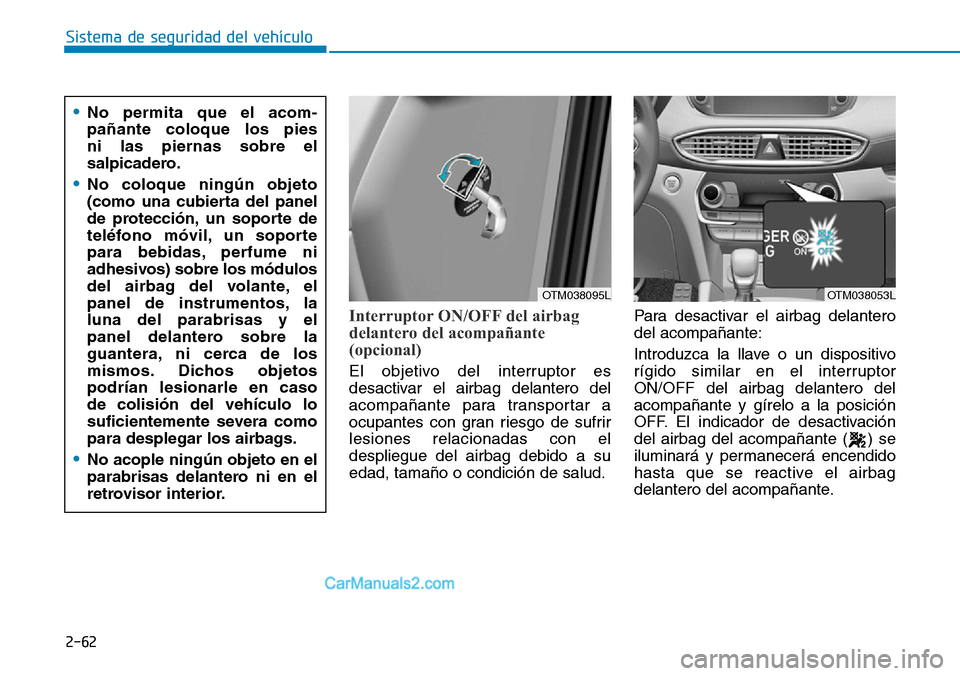

Interruptor ON/OFF del airbag
delantero del acompañante
(opcional)
El objetivo del interruptor es
desactivar el airbag delantero del
acompañante para transportar a
ocupantes con gran riesgo de sufrir
lesiones relacionadas con el
despliegue del airbag debido a su
edad, tamaño o condición de salud.Para desactivar el airbag delantero
del acompañante:
Introduzca la llave o un dispositivo
rígido similar en el interruptor
ON/OFF del airbag delantero del
acompañante y gírelo a la posición
OFF. El indicador de desactivación
del airbag del acompañante ( ) se
iluminará y permanecerá encendido
hasta que se reactive el airbag
delantero del acompañante.
•No permita que el acom-
pañante coloque los pies
ni las piernas sobre el
salpicadero.
•No coloque ningún objeto
(como una cubierta del panel
de protección, un soporte de
teléfono móvil, un soporte
para bebidas, perfume ni
adhesivos) sobre los módulos
del airbag del volante, el
panel de instrumentos, la
luna del parabrisas y el
panel delantero sobre la
guantera, ni cerca de los
mismos. Dichos objetos
podrían lesionarle en caso
de colisión del vehículo lo
suficientemente severa como
para desplegar los airbags.
•No acople ningún objeto en el
parabrisas delantero ni en el
retrovisor interior.
OTM038095LOTM038053L

2-63
Sistema de seguridad del vehículo
2

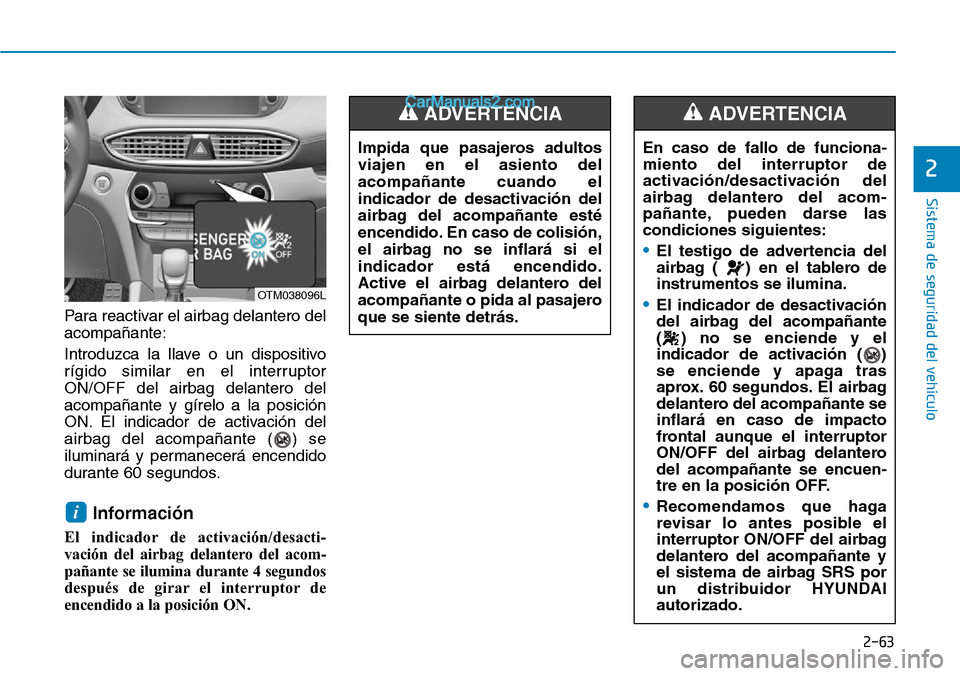

Para reactivar el airbag delantero del
acompañante:
Introduzca la llave o un dispositivo
rígido similar en el interruptor
ON/OFF del airbag delantero del
acompañante y gírelo a la posición
ON. El indicador de activación del
airbag del acompañante ( ) se
iluminará y permanecerá encendido
durante 60 segundos.
Información
El indicador de activación/desacti-
vación del airbag delantero del acom-
pañante se ilumina durante 4 segundos
después de girar el interruptor de
encendido a la posición ON.
i
Impida que pasajeros adultos
viajen en el asiento del
acompañante cuando el
indicador de desactivación del
airbag del acompañante esté
encendido. En caso de colisión,
el airbag no se inflará si el
indicador está encendido.
Active el airbag delantero del
acompañante o pida al pasajero
que se siente detrás.
ADVERTENCIA
En caso de fallo de funciona-
miento del interruptor de
activación/desactivación del
airbag delantero del acom-
pañante, pueden darse las
condiciones siguientes:
•El testigo de advertencia del
airbag ( ) en el tablero de
instrumentos se ilumina.
•El indicador de desactivación
del airbag del acompañante
( ) no se enciende y el
indicador de activación ( )
se enciende y apaga tras
aprox. 60 segundos. El airbag
delantero del acompañante se
inflará en caso de impacto
frontal aunque el interruptor
ON/OFF del airbag delantero
del acompañante se encuen-
tre en la posición OFF.
•Recomendamos que haga
revisar lo antes posible el
interruptor ON/OFF del airbag
delantero del acompañante y
el sistema de airbag SRS por
un distribuidor HYUNDAI
autorizado.
ADVERTENCIA
OTM038096L

2-67
Sistema de seguridad del vehículo
2

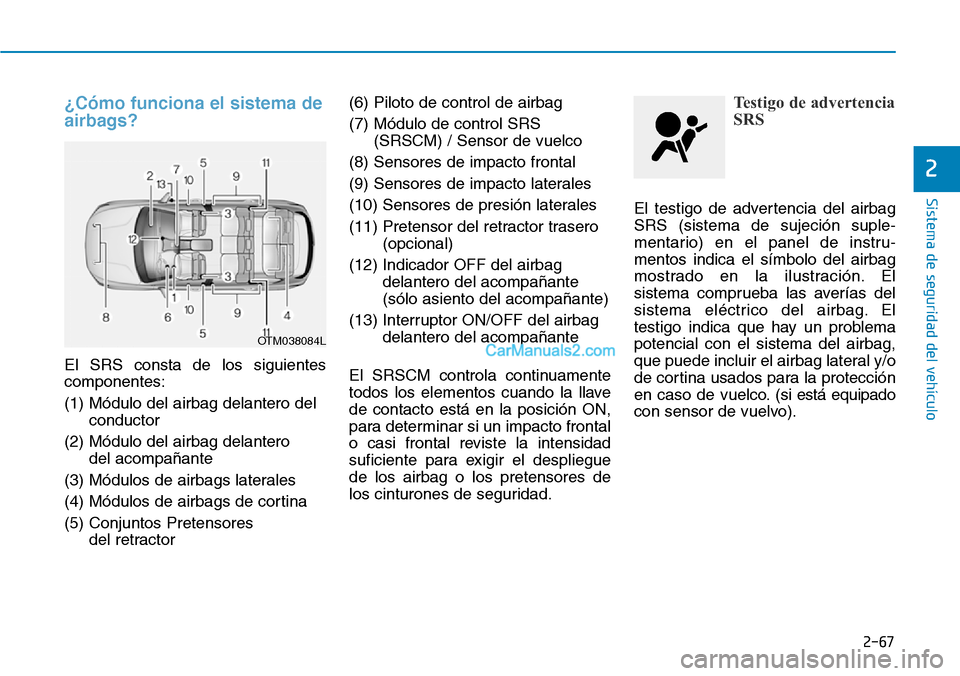

¿Cómo funciona el sistema de
airbags?
El SRS consta de los siguientes
componentes:
(1) Módulo del airbag delantero del
conductor
(2) Módulo del airbag delantero
del acompañante
(3) Módulos de airbags laterales
(4) Módulos de airbags de cortina
(5) Conjuntos Pretensores
del retractor(6) Piloto de control de airbag
(7) Módulo de control SRS
(SRSCM) / Sensor de vuelco
(8) Sensores de impacto frontal
(9) Sensores de impacto laterales
(10) Sensores de presión laterales
(11) Pretensor del retractor trasero
(opcional)
(12) Indicador OFF del airbag
delantero del acompañante
(sólo asiento del acompañante)
(13) Interruptor ON/OFF del airbag
delantero del acompañante
El SRSCM controla continuamente
todos los elementos cuando la llave
de contacto está en la posición ON,
para determinar si un impacto frontal
o casi frontal reviste la intensidad
suficiente para exigir el despliegue
de los airbag o los pretensores de
los cinturones de seguridad.
Testigo de advertencia
SRS
El testigo de advertencia del airbag
SRS (sistema de sujeción suple-
mentario) en el panel de instru-
mentos indica el símbolo del airbag
mostrado en la ilustración. El
sistema comprueba las averías del
sistema eléctrico del airbag. El
testigo indica que hay un problema
potencial con el sistema del airbag,
que puede incluir el airbag lateral y/o
de cortina usados para la protección
en caso de vuelco. (si está equipado
con sensor de vuelvo).
OTM038084L

2-73
Sistema de seguridad del vehículo
2

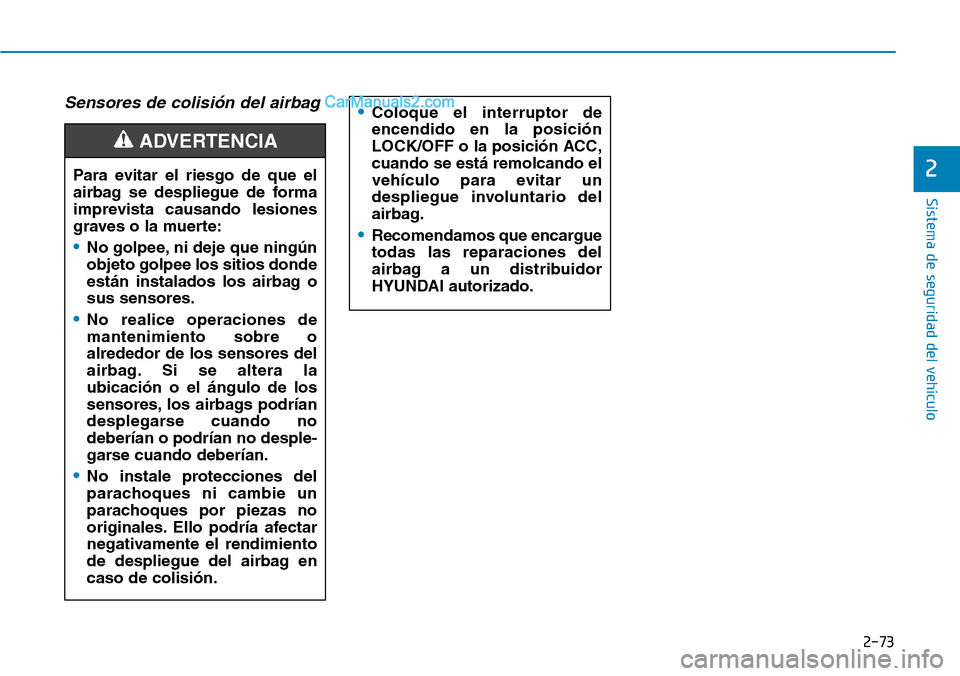

Sensores de colisión del airbag
Para evitar el riesgo de que el
airbag se despliegue de forma
imprevista causando lesiones
graves o la muerte:
•No golpee, ni deje que ningún
objeto golpee los sitios donde
están instalados los airbag o
sus sensores.
•No realice operaciones de
mantenimiento sobre o
alrededor de los sensores del
airbag. Si se altera la
ubicación o el ángulo de los
sensores, los airbags podrían
desplegarse cuando no
deberían o podrían no desple-
garse cuando deberían.
•No instale protecciones del
parachoques ni cambie un
parachoques por piezas no
originales. Ello podría afectar
negativamente el rendimiento
de despliegue del airbag en
caso de colisión.
ADVERTENCIA
•Coloque el interruptor de
encendido en la posición
LOCK/OFF o la posición ACC,
cuando se está remolcando el
vehículo para evitar un
despliegue involuntario del
airbag.
•Recomendamos que encargue
todas las reparaciones del
airbag a un distribuidor
HYUNDAI autorizado.

3-23
Características convenientes de su vehículo
3

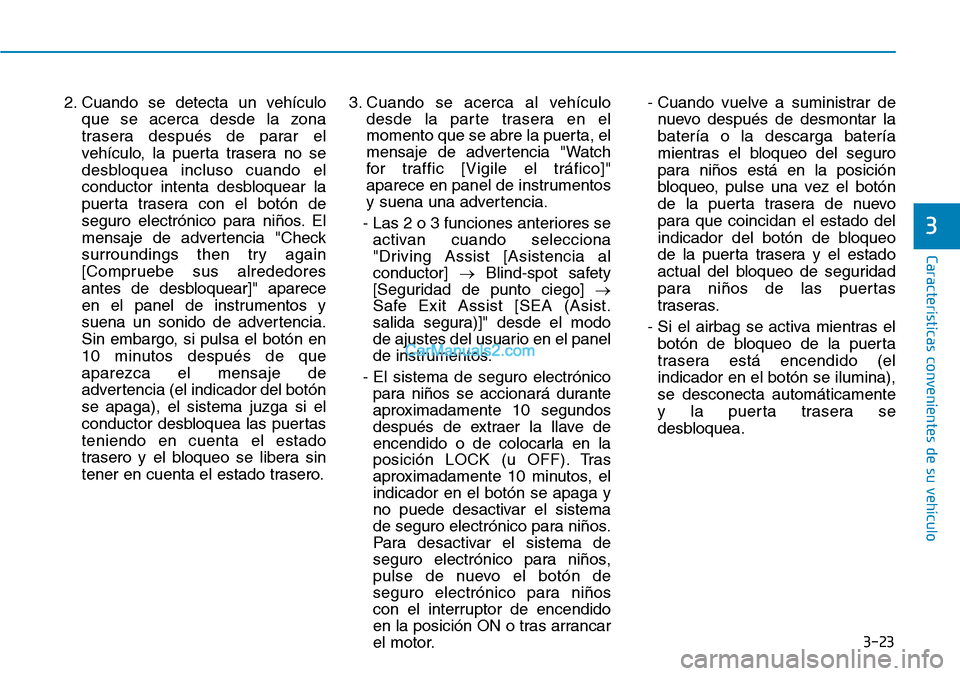

2. Cuando se detecta un vehículo
que se acerca desde la zona
trasera después de parar el
vehículo, la puerta trasera no se
desbloquea incluso cuando el
conductor intenta desbloquear la
puerta trasera con el botón de
seguro electrónico para niños. El
mensaje de advertencia "Check
surroundings then try again
[Compruebe sus alrededores
antes de desbloquear]" aparece
en el panel de instrumentos y
suena un sonido de advertencia.
Sin embargo, si pulsa el botón en
10 minutos después de que
aparezca el mensaje de
advertencia (el indicador del botón
se apaga), el sistema juzga si el
conductor desbloquea las puertas
teniendo en cuenta el estado
trasero y el bloqueo se libera sin
tener en cuenta el estado trasero.3. Cuando se acerca al vehículo
desde la parte trasera en el
momento que se abre la puerta, el
mensaje de advertencia "Watch
for traffic [Vigile el tráfico]"
aparece en panel de instrumentos
y suena una advertencia.
- Las 2 o 3 funciones anteriores se
activan cuando selecciona
"Driving Assist [Asistencia al
conductor] →Blind-spot safety
[Seguridad de punto ciego] →
Safe Exit Assist [SEA (Asist.
salida segura)]" desde el modo
de ajustes del usuario en el panel
de instrumentos.
- El sistema de seguro electrónico
para niños se accionará durante
aproximadamente 10 segundos
después de extraer la llave de
encendido o de colocarla en la
posición LOCK (u OFF). Tras
aproximadamente 10 minutos, el
indicador en el botón se apaga y
no puede desactivar el sistema
de seguro electrónico para niños.
Para desactivar el sistema de
seguro electrónico para niños,
pulse de nuevo el botón de
seguro electrónico para niños
con el interruptor de encendido
en la posición ON o tras arrancar
el motor.- Cuando vuelve a suministrar de
nuevo después de desmontar la
batería o la descarga batería
mientras el bloqueo del seguro
para niños está en la posición
bloqueo, pulse una vez el botón
de la puerta trasera de nuevo
para que coincidan el estado del
indicador del botón de bloqueo
de la puerta trasera y el estado
actual del bloqueo de seguridad
para niños de las puertas
traseras.
- Si el airbag se activa mientras el
botón de bloqueo de la puerta
trasera está encendido (el
indicador en el botón se ilumina),
se desconecta automáticamente
y la puerta trasera se
desbloquea.

6-37
Qué hacer en caso de emergencia
6

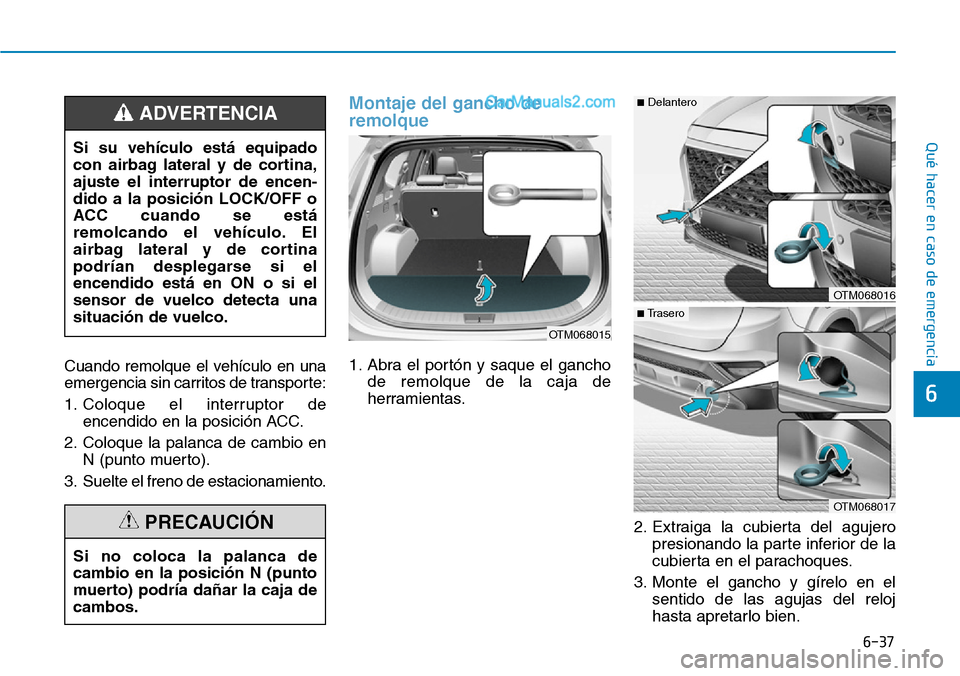

Cuando remolque el vehículo en una
emergencia sin carritos de transporte:
1. Coloque el interruptor de
encendido en la posición ACC.
2. Coloque la palanca de cambio en
N (punto muerto).
3. Suelte el freno de estacionamiento.
Montaje del gancho de
remolque
1. Abra el portón y saque el gancho
de remolque de la caja de
herramientas.
2. Extraiga la cubierta del agujero
presionando la parte inferior de la
cubierta en el parachoques.
3. Monte el gancho y gírelo en el
sentido de las agujas del reloj
hasta apretarlo bien. Si no coloca la palanca de
cambio en la posición N (punto
muerto) podría dañar la caja de
cambos.
PRECAUCIÓN
Si su vehículo está equipado
con airbag lateral y de cortina,
ajuste el interruptor de encen-
dido a la posición LOCK/OFF o
ACC cuando se está
remolcando el vehículo. El
airbag lateral y de cortina
podrían desplegarse si el
encendido está en ON o si el
sensor de vuelco detecta una
situación de vuelco.
ADVERTENCIA
OTM068016
OTM068017
■Delantero
■Trasero
OTM068015
