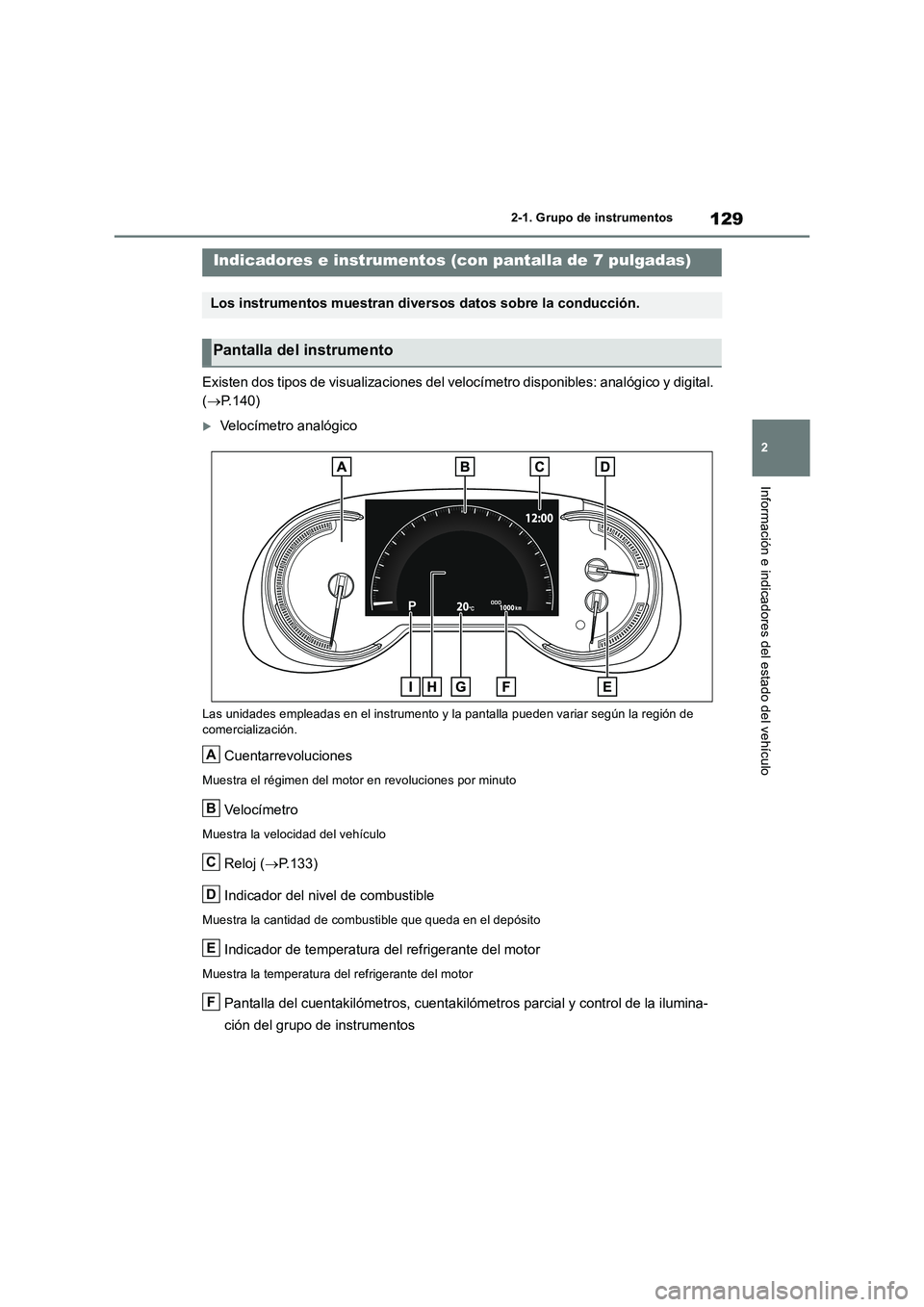

2018 TOYOTA RAV4 Manual del propietario (in Spanish)

129
2
2-1. Grupo de instrumentos
Información e indicadores del estado del vehículo
Existen dos tipos de visualizaciones del velocímetro disponibles: analógico y digital.
( P.140)
Velocímetro analógico
Las unidades empleadas en el instrumento y la pantalla pueden variar según la región de
comercialización.
Cuentarrevoluciones
Muestra el régimen del motor en revoluciones por minuto
Ve lo cí m et r o
Muestra la velocidad del vehículo
Reloj ( P.133)
Indicador del nivel de combustible
Muestra la cantidad de combustible que queda en el depósito
Indicador de temperatura del refrigerante del motor
Muestra la temperatura del refrigerante del motor
Pantalla del cuentakilómetros, cuentakilómetros parcial y control de la ilumina-
ción del grupo de instrumentos
Indicadores e instrumentos (con pantalla de 7 pulgadas)
Los instrumentos muestran diversos datos sobre la conducción.
Pantalla del instrumento
A
B
C
D
E
F

1302-1. Grupo de instrumentos

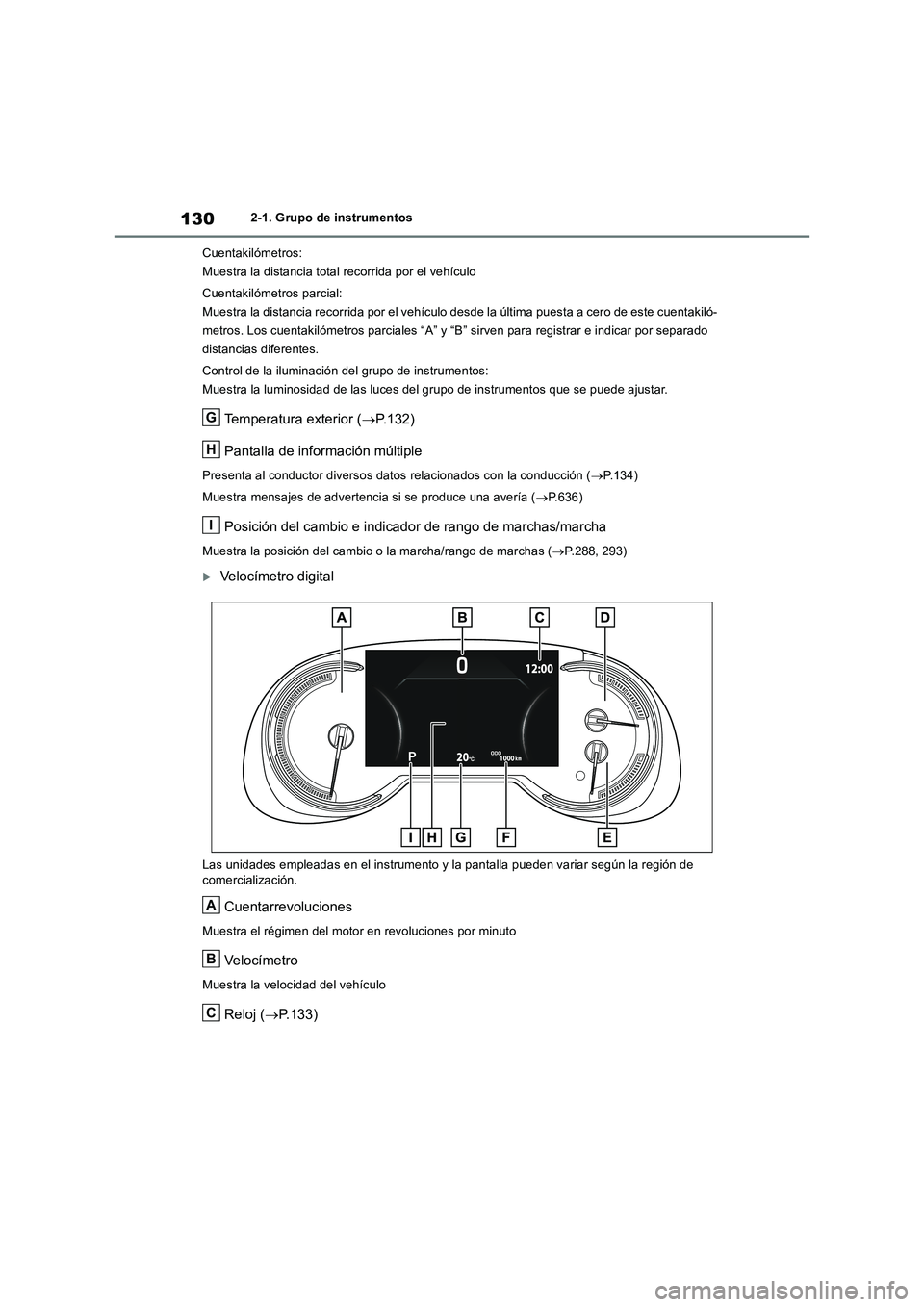

Cuentakilómetros:
Muestra la distancia total recorrida por el vehículo
Cuentakilómetros parcial:
Muestra la distancia recorrida por el vehículo desde la última puesta a cero de este cuentakiló-
metros. Los cuentakilómetros parciales “A” y “B” sirven para registrar e indicar por separado
distancias diferentes.
Control de la iluminación del grupo de instrumentos:
Muestra la luminosidad de las luces del grupo de instrumentos que se puede ajustar.
Temperatura exterior (P.132)
Pantalla de información múltiple
Presenta al conductor diversos datos relacionados con la conducción (P.134)
Muestra mensajes de advertencia si se produce una avería (P.636)
Posición del cambio e indicador de rango de marchas/marcha
Muestra la posición del cambio o la marcha/rango de marchas (P.288, 293)
Velocímetro digital
Las unidades empleadas en el instrumento y la pantalla pueden variar según la región de
comercialización.
Cuentarrevoluciones
Muestra el régimen del motor en revoluciones por minuto
Ve lo cí m et r o
Muestra la velocidad del vehículo
Reloj (P.133)
G
H
I
A
B
C

131
2 2-1. Grupo de instrumentos
Información e indicadores del estado del vehículo

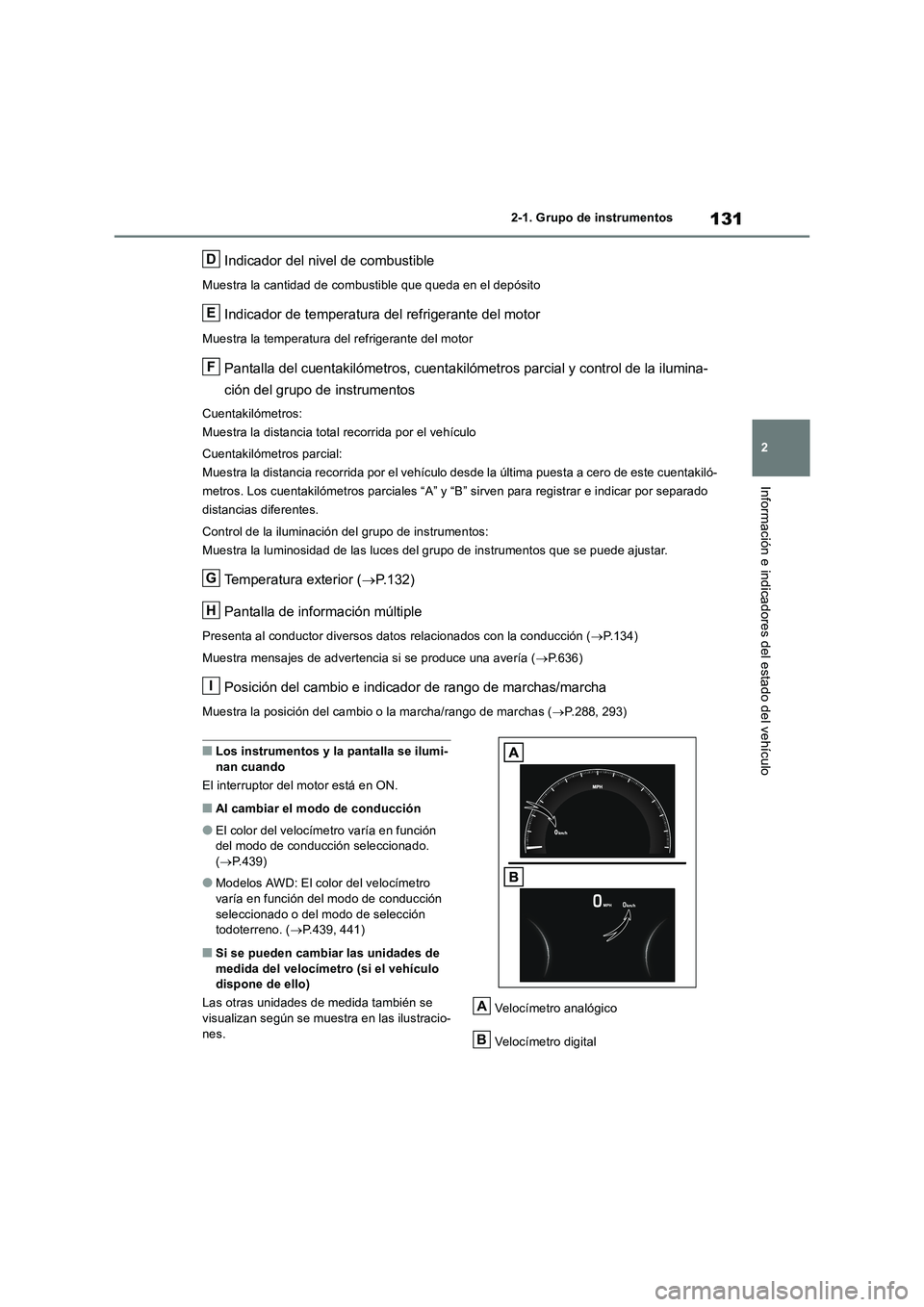

Indicador del nivel de combustible
Muestra la cantidad de combustible que queda en el depósito
Indicador de temperatura del refrigerante del motor
Muestra la temperatura del refrigerante del motor
Pantalla del cuentakilómetros, cuentakilómetros parcial y control de la ilumina-
ción del grupo de instrumentos
Cuentakilómetros:
Muestra la distancia total recorrida por el vehículo
Cuentakilómetros parcial:
Muestra la distancia recorrida por el vehículo desde la última puesta a cero de este cuentakiló-
metros. Los cuentakilómetros parciales “A” y “B” sirven para registrar e indicar por separado
distancias diferentes.
Control de la iluminación del grupo de instrumentos:
Muestra la luminosidad de las luces del grupo de instrumentos que se puede ajustar.
Temperatura exterior (P.132)
Pantalla de información múltiple
Presenta al conductor diversos datos relacionados con la conducción (P.134)
Muestra mensajes de advertencia si se produce una avería (P.636)
Posición del cambio e indicador de rango de marchas/marcha
Muestra la posición del cambio o la marcha/rango de marchas (P.288, 293)
■Los instrumentos y la pantalla se ilumi-
nan cuando
El interruptor del motor está en ON.
■Al cambiar el modo de conducción
●El color del velocímetro varía en función
del modo de conducción seleccionado.
(P.439)
●Modelos AWD: El color del velocímetro
varía en función del modo de conducción
seleccionado o del modo de selección
todoterreno. (P.439, 441)
■Si se pueden cambiar las unidades de
medida del velocímetro (si el vehículo
dispone de ello)
Las otras unidades de medida también se
visualizan según se muestra en las ilustracio-
nes.Velocímetro analógico
Velocímetro digital
D
E
F
G
H
I
A
B

1322-1. Grupo de instrumentos
■Visualización de la temperatura exterior
●En las situaciones siguientes, puede que
no se visualice la temperatura exterior correcta o que la pantalla tarde más tiempo de lo normal en cambiar.
• Con el vehículo parado o al conducir a velocidad reducida (inferior a 20 km/h [12 mph])
• Cuando la temperatura exterior cambia de repente (al entrar o salir de un garaje, túnel, etc.)
●Si aparece “--” o “E”, es posible que el sis-tema tenga alguna avería.
Lleve su vehículo a un distribuidor o taller de reparaciones Toyota autorizado, o a cualquier otro taller de reparaciones cualifi-
cado.
●Muestra la temperatura exterior en el inter-
valo de -40 °C (-40 °F) a 50 °C (122 °F).
●Si la temperatura ex terior es de aproxima-
damente 3 °C (37 °F) o menos, el indica-
dor parpadeará durante unos
10 segundos y luego permanecerá encen- dido.
■Pantalla de cristal líquido
 P.135
■Personalización
La configuración (p. ej. de la visualización de
instrumentos) se puede cambiar en la panta-
lla de la pantalla de información múltiple.
( P.140)
Los elementos del cuentakilómetros, el
cuentakilómetros parcial A, el cuentaki-
lómetros parcial B y la luminosidad de
las luces del grupo de instrumentos se
cambian pulsando el interruptor
“ODO TRIP”.
 Cuando se visualiza el cuentakiló-
metros parcial, al pulsar y mantener
pulsado el interruptor se reiniciará el
cuentakilómetros parcial.
ADVERTENCIA
■Utilización de la pantalla de informa-
ción a bajas temperaturas
Deje que el interior del vehículo se caliente antes de usar la pantalla de cristal líquido. A temperaturas extremadamente
bajas, es posible que el monitor de visuali- zación responda con lentitud y tarde un poco en mostrar los cambios realizados.
Por ejemplo, hay un lapso de tiempo entre
el cambio de marcha realizado por el con- ductor y su visualización en la pantalla. Este lapso de tiempo podría hacer que el
conductor cambie de nuevo a una marcha inferior, lo que puede causar un frenado del motor rápido y excesivo y, posible-
mente, un accidente con lesiones graves o incluso mortales.
AV I S O
■Para evitar daños en el motor y sus componentes
●Procure que la aguja del indicador del cuentarrevoluciones no entre en la zona
roja de régimen del motor máximo.
●Cuando el indicador de temperatura del refrigerante del motor entra en la zona
roja (“H”), existe riesgo de recalenta- miento del motor. En tal caso, detenga el vehículo inmediatamente en un lugar
seguro e inspeccione el motor cuando se haya enfriado totalmente. ( P.670)
Utilización del interruptor
“ODO TRIP”

133
2 2-1. Grupo de instrumentos
Información e indicadores del estado del vehículo

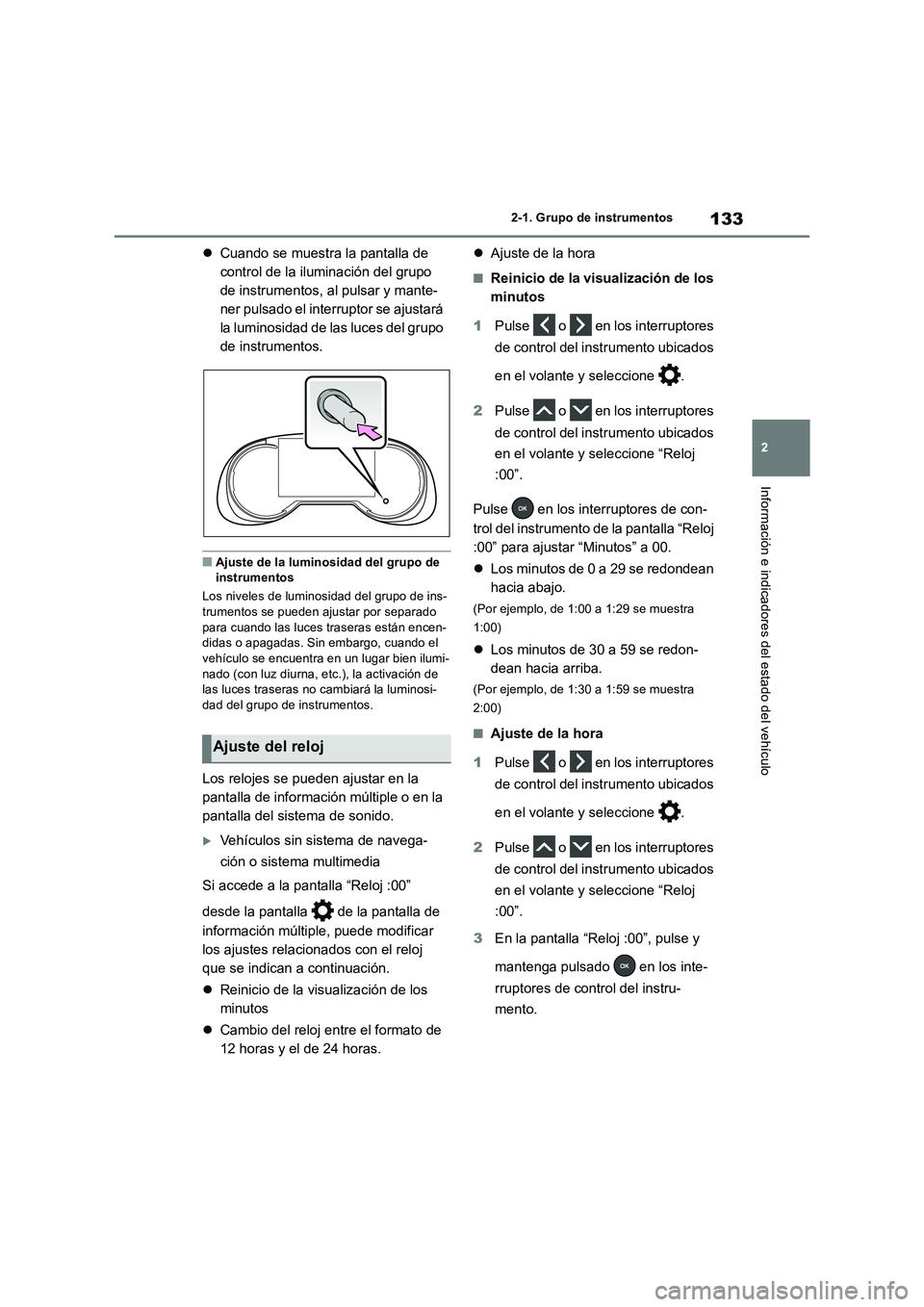

Cuando se muestra la pantalla de
control de la iluminación del grupo
de instrumentos, al pulsar y mante-
ner pulsado el interruptor se ajustará
la luminosidad de las luces del grupo
de instrumentos.
■Ajuste de la luminosidad del grupo de
instrumentos
Los niveles de luminosidad del grupo de ins-
trumentos se pueden ajustar por separado
para cuando las luces traseras están encen-
didas o apagadas. Sin embargo, cuando el
vehículo se encuentra en un lugar bien ilumi-
nado (con luz diurna, etc.), la activación de
las luces traseras no cambiará la luminosi-
dad del grupo de instrumentos.
Los relojes se pueden ajustar en la
pantalla de información múltiple o en la
pantalla del sistema de sonido.
Vehículos sin sistema de navega-
ción o sistema multimedia
Si accede a la pantalla “Reloj :00”
desde la pantalla de la pantalla de
información múltiple, puede modificar
los ajustes relacionados con el reloj
que se indican a continuación.
Reinicio de la visualización de los
minutos
Cambio del reloj entre el formato de
12 horas y el de 24 horas.Ajuste de la hora
■Reinicio de la visualización de los
minutos
1Pulse o en los interruptores
de control del instrumento ubicados
en el volante y seleccione .
2Pulse o en los interruptores
de control del instrumento ubicados
en el volante y seleccione “Reloj
:00”.
Pulse en los interruptores de con-
trol del instrumento de la pantalla “Reloj
:00” para ajustar “Minutos” a 00.
Los minutos de 0 a 29 se redondean
hacia abajo.
(Por ejemplo, de 1:00 a 1:29 se muestra
1:00)
Los minutos de 30 a 59 se redon-
dean hacia arriba.
(Por ejemplo, de 1:30 a 1:59 se muestra
2:00)
■Ajuste de la hora
1Pulse o en los interruptores
de control del instrumento ubicados
en el volante y seleccione .
2Pulse o en los interruptores
de control del instrumento ubicados
en el volante y seleccione “Reloj
:00”.
3En la pantalla “Reloj :00”, pulse y
mantenga pulsado en los inte-
rruptores de control del instru-
mento.Ajuste del reloj

1342-1. Grupo de instrumentos
4Seleccione “12H/24H”, “Time” o
“Minutes” mediante o en los
interruptores de control del instru-
mento.
5Pulse o en los interruptores
de control del instrumento para
cambiar el contenido visualizado.
Después de completar la configuración,
pulse para volver a la pantalla anterior.
Vehículos con sistema de navega-
ción o sistema multimedia
Consulte el “Sistema de navegación y
multimedia Manual del propietario” o el
“Manual multimedia del propietario”.Se muestra la información siguiente en
la pantalla de información múltiple.
■Vehículos con pantalla de
4,2 pulgadas
Información del sistema de ayuda a
la conducción
Muestra las señales reconocidas cuando el
sistema RSA está en funcionamiento.
(P.360)
Muestra una imagen cuando están en fun-
cionamiento los siguientes sistemas y se
selecciona un icono de menú distinto de
:
• LTA (sistema de seguimiento de carril) (si
el vehículo dispone de ello) (P.342)
• LDA (advertencia de cambio involuntario
Pantalla de información
múltiple
La pantalla de información múlti-
ple permite mostrar información
relacionada con el ahorro de com-
bustible y diversos datos sobre la
conducción. La pantalla de infor-
mación múltiple también sirve
para cambiar la configuración de
la pantalla y otros ajustes.
Contenido de la pantalla
A

135
2
2-1. Grupo de instrumentos
Información e indicadores del estado del vehículo

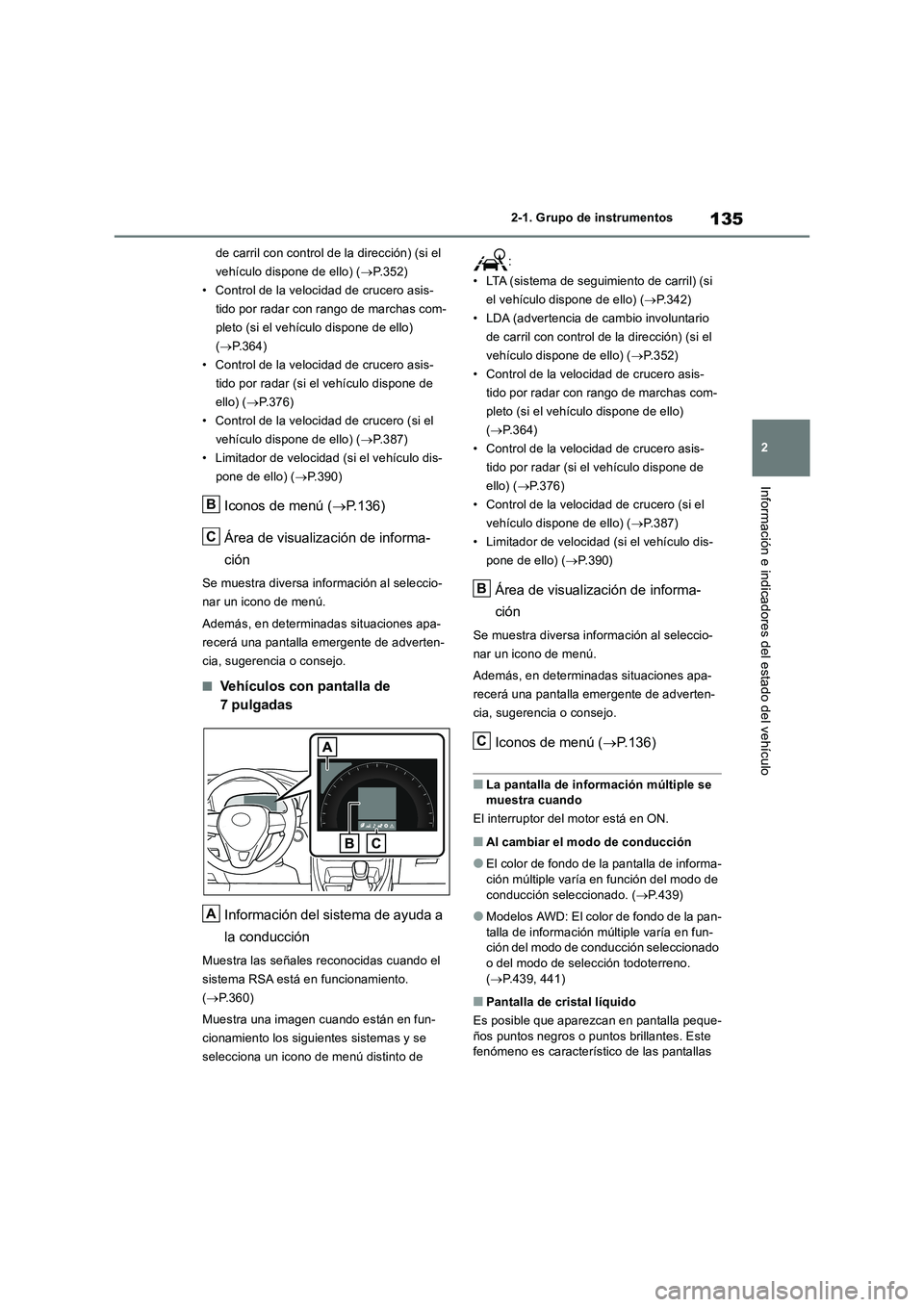

de carril con control de la dirección) (si el
vehículo dispone de ello) ( P.352)
• Control de la velocidad de crucero asis-
tido por radar con rango de marchas com-
pleto (si el vehículo dispone de ello)
( P.364)
• Control de la velocidad de crucero asis-
tido por radar (si el vehículo dispone de
ello) ( P.376)
• Control de la velocidad de crucero (si el
vehículo dispone de ello) ( P.387)
• Limitador de velocidad (si el vehículo dis-
pone de ello) ( P.390)
Iconos de menú (P.136)
Área de visualización de informa-
ción
Se muestra diversa información al seleccio-
nar un icono de menú.
Además, en determinadas situaciones apa-
recerá una pantalla emergente de adverten-
cia, sugerencia o consejo.
■Vehículos con pantalla de
7 pulgadas
Información del sistema de ayuda a
la conducción
Muestra las señales reconocidas cuando el
sistema RSA está en funcionamiento.
( P.360)
Muestra una imagen cuando están en fun-
cionamiento los siguientes sistemas y se
selecciona un icono de menú distinto de
:
• LTA (sistema de seguimiento de carril) (si
el vehículo dispone de ello) ( P.342)
• LDA (advertencia de cambio involuntario
de carril con control de la dirección) (si el
vehículo dispone de ello) ( P.352)
• Control de la velocidad de crucero asis-
tido por radar con rango de marchas com-
pleto (si el vehículo dispone de ello)
( P.364)
• Control de la velocidad de crucero asis-
tido por radar (si el vehículo dispone de
ello) ( P.376)
• Control de la velocidad de crucero (si el
vehículo dispone de ello) ( P.387)
• Limitador de velocidad (si el vehículo dis-
pone de ello) ( P.390)
Área de visualización de informa-
ción
Se muestra diversa información al seleccio-
nar un icono de menú.
Además, en determinadas situaciones apa-
recerá una pantalla emergente de adverten-
cia, sugerencia o consejo.
Iconos de menú ( P.136)
■La pantalla de información múltiple se muestra cuando
El interruptor del motor está en ON.
■Al cambiar el modo de conducción
●El color de fondo de la pantalla de informa- ción múltiple varía en función del modo de
conducción seleccionado. ( P.439)
●Modelos AWD: El color de fondo de la pan-
talla de información múltiple varía en fun- ción del modo de conducción seleccionado o del modo de selección todoterreno.
( P.439, 441)
■Pantalla de cristal líquido
Es posible que aparezcan en pantalla peque- ños puntos negros o puntos brillantes. Este fenómeno es característico de las pantallas
B
C
A
B
C

1362-1. Grupo de instrumentos
de cristal líquido y no impide el uso de la pan- talla.
La pantalla de información múltiple se
acciona con los interruptores de control
del instrumento.
Desplazarse por la pantalla*/cam-
biar la visualización*/mover el cur-
sor
Si se pulsa: Confirmar/establecer
Si se mantiene pulsado: Reini-
ciar/mostrar elementos personaliza-
bles
Regresar a la pantalla anterior
Realizar llamadas/atender llamadas
y visualizar el historial (si el vehí-
culo dispone de ello)
Vinculado con el sistema manos
libres, se muestra la realización o
recepción de llamadas. Para obte-
ner información sobre el sistema
manos libres, consulte el “Sistema
de navegación y multimedia Manual
del propietario” o el “Manual multi-
media del propietario”.
*: En las pantallas en las que es posible
desplazarse y cambiar la visualización se
muestra una barra de desplazamiento o
un icono redondo que muestra el número
de pantallas registradas.
La información relacionada con cada
icono se puede consultar seleccio-
nando el icono correspondiente con los
interruptores de control del instru-
mento.
Determinada información podría mostrarse
automáticamente en función de la situación.
Cambio de la pantalla
A
B
C
D
ADVERTENCIA
■Medidas de precaución durante la conducción
Por razones de seguri dad, procure evitar en la medida de lo posible todo acciona-
miento del interruptor de control del instru- mento mientras conduce y no mirar continuamente a la pantalla de informa-
ción múltiple durante la conducción. Detenga el vehículo y accione entonces el interruptor de control del instrumento. De
lo contrario, podría manejar mal el volante y sufrir un accidente.
Iconos de menú
IconoVisualización
Visualización de información
sobre la conducción ( P.137)
Visualización de información
del sistema de ayuda a la con-
ducción ( P.139)
Visualización vinculada con el
sistema de sonido (si el vehí-
culo dispone de ello) ( P.139)
Pantalla de información del
vehículo ( P.139)
