2018 TOYOTA RAV4 Manual del propietario (in Spanish)

409
4
4-5. Utilización de los sistemas de ayuda a la conducción
Conducción
Se muestra una imagen simplificada en la esquina superior de la pantalla cuando se detecta un obstáculo.
La función del sensor de asistencia al
estacionamiento Toyota se puede habi-
litar y deshabilitar en la pantalla de
la pantalla de información múltiple.
( P.140)
Cuando la función del sensor de asistencia
al estacionamiento Toyota está deshabili-
tada, se ilumina el indicador de desactiva-
ción del sensor de asistencia al
estacionamiento Toyota ( P.122) en la pan-
talla de información múltiple.
Para volver a habilitar el sistema, seleccione
en la pantalla de información múltiple,
elija y actívelo.
Si se deshabilita el sistema, permanecerá
así aunque se coloque el interruptor del
motor en ON después de haberlo desacti-
vado.
Activación y desactivación del
sensor de asistencia al estacio-
namiento Toyota
ADVERTENCIA
■Precauciones con el sensor de asis- tencia al estacionamiento Toyota
Tenga en cuenta las siguientes medidas
de precaución. De lo contrario, es posible que el vehículo no se pueda conducir de forma segura y
podría producirse un accidente.
●No utilice el sensor a velocidades supe- riores a los 10 km/h (6 mph).
●Las áreas de detección de los sensores y los tiempos de reacción son limitados.
Cuando se desplace hacia delante o hacia atrás, inspeccione las zonas que rodean el vehículo (especialmente, los
laterales del vehículo) para comprobar la seguridad y conduzca despacio, utili-zando el freno para controlar la veloci-
dad del vehículo.
●No instale ningún accesorio cerca de los parachoques debido a que estas
áreas se encuentran dentro de las áreas de detección de los sensores.
●No se detecta la zona situada justo
debajo de los parachoques. Los postes delgados y los objetos que se encuentren en una posición inferior a
la del sensor puede que no se detecten cuando el vehículo se acerque a ellos, aunque se hayan detectado previa-
mente.
■Situaciones en las que se debe des- habilitar la función
En las situaciones siguientes, deshabilite
la función puesto que podría accionarse aunque no exista ninguna posibilidad de colisión.
●El vehículo está equipado con un poste en la aleta, una antena inalámbrica o luces antiniebla de uso comercial.
●El parachoques delantero o trasero, o un sensor reciben un fuerte impacto.
●Se ha instalado una suspensión que no
es genuina de Toyota (suspensión más baja, etc.).
●Hay anillas de remolcado de emergen-
cia instaladas.
●Se ha instalado una matrícula retroilu- minada.

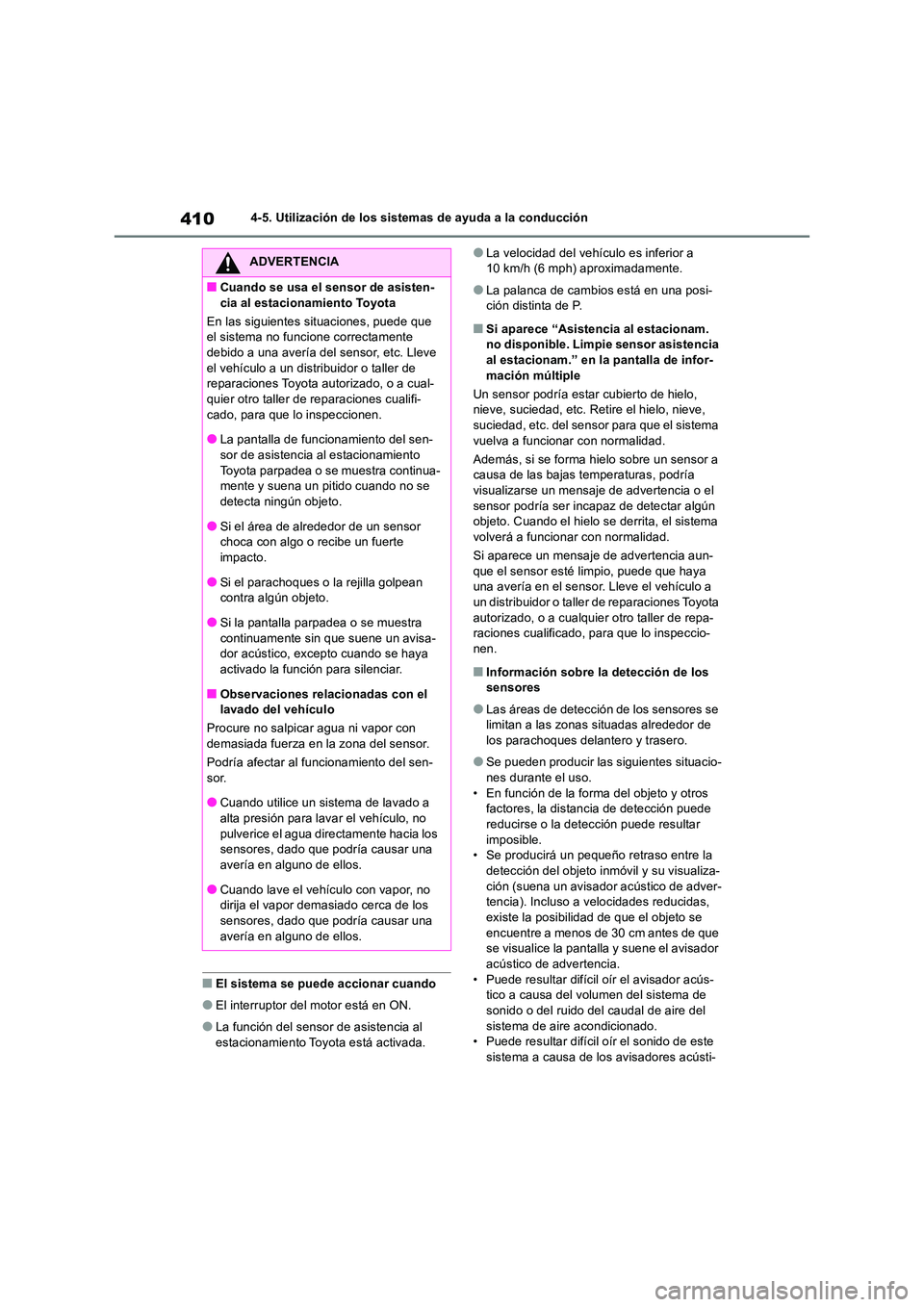

4104-5. Utilización de los sistemas de ayuda a la conducción
■El sistema se puede accionar cuando
●El interruptor del motor está en ON.
●La función del sensor de asistencia al
estacionamiento Toyota está activada.
●La velocidad del vehículo es inferior a 10 km/h (6 mph) aproximadamente.
●La palanca de cambios está en una posi-ción distinta de P.
■Si aparece “Asistencia al estacionam. no disponible. Limpie sensor asistencia
al estacionam.” en la pantalla de infor- mación múltiple
Un sensor podría estar cubierto de hielo, nieve, suciedad, etc. Retire el hielo, nieve,
suciedad, etc. del sensor para que el sistema vuelva a funcionar con normalidad.
Además, si se forma hielo sobre un sensor a causa de las bajas temperaturas, podría
visualizarse un mensaje de advertencia o el sensor podría ser incapaz de detectar algún objeto. Cuando el hielo se derrita, el sistema
volverá a funcionar con normalidad.
Si aparece un mensaj e de advertencia aun- que el sensor esté limpio, puede que haya una avería en el sensor. Lleve el vehículo a
un distribuidor o taller de reparaciones Toyota autorizado, o a cualquier otro taller de repa-raciones cualificado, para que lo inspeccio-
nen.
■Información sobre la detección de los sensores
●Las áreas de detección de los sensores se limitan a las zonas situadas alrededor de los parachoques delantero y trasero.
●Se pueden producir las siguientes situacio-nes durante el uso.
• En función de la forma del objeto y otros factores, la distancia de detección puede reducirse o la detección puede resultar
imposible. • Se producirá un pequeño retraso entre la detección del objeto inmóvil y su visualiza-
ción (suena un avisador acústico de adver- tencia). Incluso a velocidades reducidas, existe la posibilidad de que el objeto se
encuentre a menos de 30 cm antes de que se visualice la pantalla y suene el avisador acústico de advertencia.
• Puede resultar difícil oír el avisador acús- tico a causa del volumen del sistema de sonido o del ruido del caudal de aire del
sistema de aire acondicionado. • Puede resultar difícil oír el sonido de este sistema a causa de los avisadores acústi-
ADVERTENCIA
■Cuando se usa el sensor de asisten-
cia al estacionamiento Toyota
En las siguientes situaciones, puede que el sistema no funcione correctamente debido a una avería del sensor, etc. Lleve
el vehículo a un distribuidor o taller de reparaciones Toyota autorizado, o a cual-quier otro taller de reparaciones cualifi-
cado, para que lo inspeccionen.
●La pantalla de funcionamiento del sen- sor de asistencia al estacionamiento
Toyota parpadea o se muestra continua- mente y suena un pitido cuando no se detecta ningún objeto.
●Si el área de alrededor de un sensor choca con algo o recibe un fuerte impacto.
●Si el parachoques o la rejilla golpean contra algún objeto.
●Si la pantalla parpadea o se muestra
continuamente sin que suene un avisa- dor acústico, excepto cuando se haya activado la función para silenciar.
■Observaciones relacionadas con el lavado del vehículo
Procure no salpicar agua ni vapor con
demasiada fuerza en la zona del sensor.
Podría afectar al funcionamiento del sen- sor.
●Cuando utilice un sistema de lavado a
alta presión para lavar el vehículo, no pulverice el agua directamente hacia los sensores, dado que podría causar una
avería en alguno de ellos.
●Cuando lave el vehículo con vapor, no dirija el vapor demasiado cerca de los
sensores, dado que podría causar una avería en alguno de ellos.

411
4 4-5. Utilización de los sistemas de ayuda a la conducción
Conducción
cos de otros sistemas.
■Situaciones en las que la función podría
no funcionar correctamente
Determinadas circunstancias del vehículo y
el entorno pueden afectar a la capacidad del
sensor para detectar correctamente los obje-
tos. A continuación, se describen algunos
casos concretos.
●El sensor está sucio, tiene nieve o hielo.
(Este problema se soluciona limpiando los
sensores).
●Algún sensor está helado. (Este problema
se soluciona descongelando la zona
correspondiente).
En condiciones meteorológicas particular-
mente frías, si un sensor está helado, su
visualización puede ser anómala o los
objetos, como un muro, pueden pasar des-
apercibidos.
●Un sensor está tapado de alguna forma.
●Cuando un sensor o la zona que lo rodea
están extremadamente calientes o fríos.
●En una calzada con muchos baches, incli-
nación considerable, gravilla o hierba.
●El entorno del vehículo es ruidoso, debido
a cláxones, motores de motos, frenos neu-
máticos de vehículos grandes o demás rui-
dos fuertes que producen ondas
ultrasónicas.
●Se encuentra cerca de otro vehículo equi-
pado con sensores de asistencia al esta-
cionamiento.
●El sensor está cubierto de líquido pulveri-
zado o lluvia fuerte.
●Si una gran cantidad de agua golpea un
sensor, como al conducir por una carretera
inundada.
●Si el vehículo está significativamente incli-
nado.
●El vehículo se acerca a un bordillo alto o
curvo.
●Si los objetos están demasiado cerca del
sensor.
■Objetos que podrían no detectarse
correctamente
La forma de ciertos objetos puede impedir
que el sensor los detecte. Preste especial atención a los objetos siguientes:
●Cables, vallas, cuerdas, etc.
●Algodón, nieve y otros materiales que
absorben las ondas de sonido
●Objetos puntiagudos
●Objetos bajos
●Objetos altos cuya sección superior sobre-
sale hacia fuera en dirección al vehículo
Es posible que el sistema no detecte a perso-
nas que lleven ciertos tipos de prendas.
■Margen de detección de los sen-
sores
Vehículos sin PKSB
Aproximadamente 100 cm
(3,3 pies)
*
Aproximadamente 150 cm
(4,9 pies)
*
Aproximadamente 65 cm
(2,12 pies)
Visualización de la detección de
los sensores, distancia de obje-
tos
A
B
C

4124-5. Utilización de los sistemas de ayuda a la conducción
Aproximadamente 60 cm
(1,96 pies)
Vehículos con PKSB
Aproximadamente 100 cm
(3,3 pies)
Aproximadamente 150 cm
(4,9 pies)
Aproximadamente 63 cm
(2,06 pies)Aproximadamente 63 cm
(2,06 pies)
El diagrama indica el margen de detec-
ción de los sensores. Tenga en cuenta
que los sensores no pueden detectar
objetos que se encuentren demasiado
cerca del vehículo.
El margen de detección de los senso-
res puede variar en función de la forma
de los objetos, etc.
*: Si el vehículo dispone de ello
■Pantalla de distancias
Cuando un sensor detecta un objeto, se muestra la distancia aproximada a la que
se encuentra en la pantalla de información múltiple, la pantalla del sistema de nave-
gación (si el vehículo dispone de ello) o la pantalla del sistema multimedia (si el
vehículo dispone de ello). (A medida que la distancia hasta el objeto se reduzca, los
segmentos que indican la distancia podrían parpadear).
Las imágenes pueden diferir de las que se muestran en las ilustraciones.
Vehículos sin PKSB
Distancia aproximada al objeto
• Sensor central delantero: De 100 cm (3,3 pies) a 60 cm (1,96 pies)
• Sensor central trasero: De 150 cm (4,9 pies) a 65 cm (2,12 pies)
Distancia aproximada al objeto
• Sensor central delantero: De 60 cm (1,96 pies) a 47,5 cm (1,56 pies)
• Sensor central trasero: De 65 cm (2,12 pies) a 50 cm (1,63 pies)
D
A
B
C
D
Pantalla de información múltiplePantalla del sistema de navegación o del sistema multi-
media
Pantalla de información múltiplePantalla del sistema de navegación o del sistema multi-
media

413
4 4-5. Utilización de los sistemas de ayuda a la conducción
Conducción
Distancia aproximada al objeto
• Sensor central delantero: De 47,5 cm (1,56 pies) a 35 cm (1,14 pies)
• Sensor central trasero: De 50 cm (1,63 pies) a 35 cm (1,14 pies)
Distancia aproximada al objeto: De 35 cm (1,14 pies) a 28 cm (0,9 pies)
*: Los segmentos que indican la distancia parpadearán lentamente.
Distancia aproximada al objeto: Menos de 28 cm (0,9 pies)
*: Los segmentos que indican la distancia parpadearán rápidamente.
Vehículos con PKSB
Distancia aproximada al objeto
• Sensor central delantero: De 100 cm (3,3 pies) a 63 cm (2,06 pies)
• Sensor central trasero: De 150 cm (4,9 pies) a 63 cm (2,06 pies)
Pantalla de información múltiplePantalla del sistema de navegación o del sistema multi-
media
Pantalla de información múltiple*Pantalla del sistema de navegación o del sistema multi-
media
Pantalla de información múltiple*Pantalla del sistema de navegación o del sistema multi-
media
Pantalla de información múltiplePantalla del sistema de navegación o del sistema multi-
media

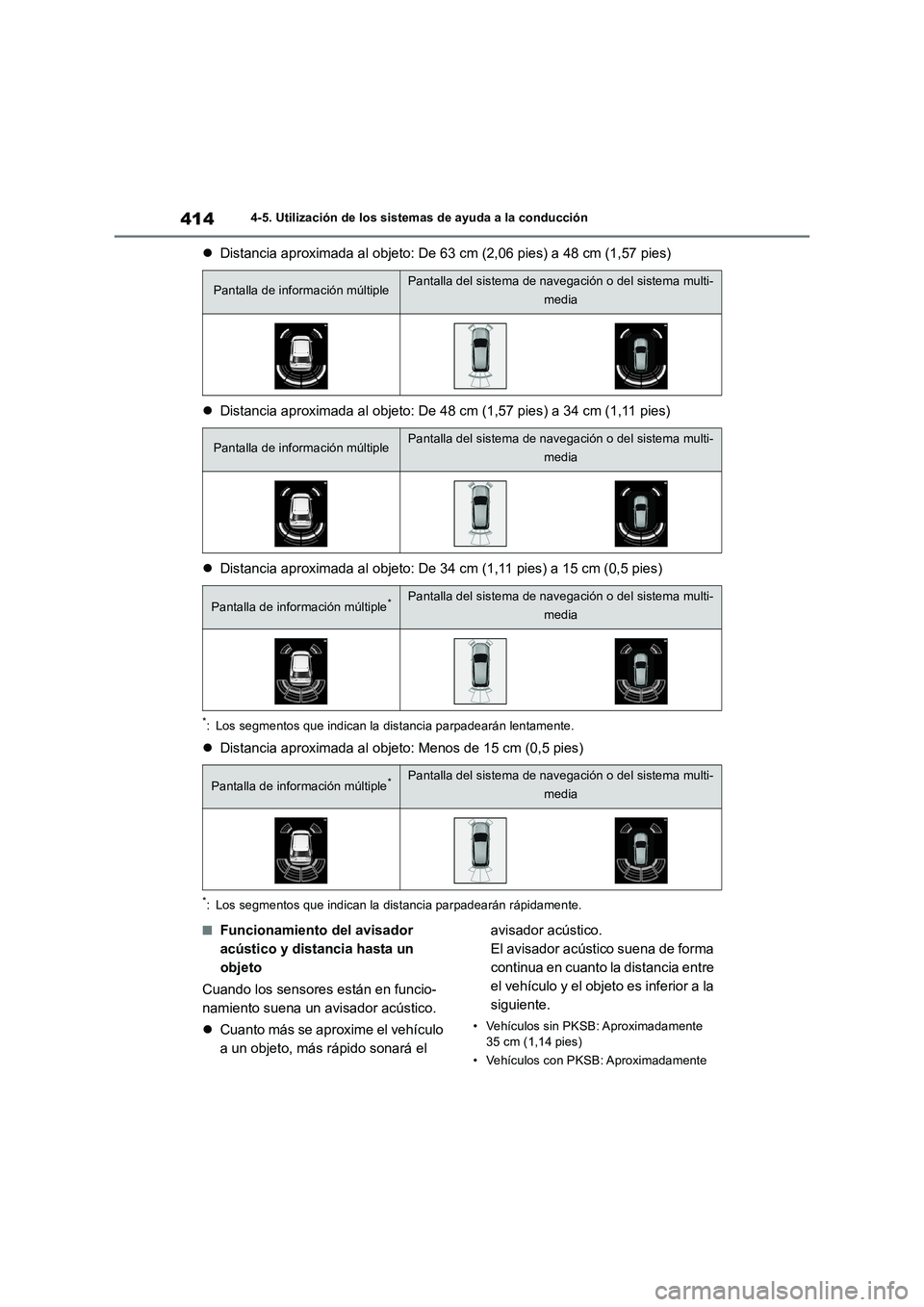

4144-5. Utilización de los sistemas de ayuda a la conducción
Distancia aproximada al objeto: De 63 cm (2,06 pies) a 48 cm (1,57 pies)
Distancia aproximada al objeto: De 48 cm (1,57 pies) a 34 cm (1,11 pies)
Distancia aproximada al objeto: De 34 cm (1,11 pies) a 15 cm (0,5 pies)
*: Los segmentos que indican la distancia parpadearán lentamente.
Distancia aproximada al objeto: Menos de 15 cm (0,5 pies)
*: Los segmentos que indican la distancia parpadearán rápidamente.
■Funcionamiento del avisador
acústico y distancia hasta un
objeto
Cuando los sensores están en funcio-
namiento suena un avisador acústico.
Cuanto más se aproxime el vehículo
a un objeto, más rápido sonará el avisador acústico.
El avisador acústico suena de forma
continua en cuanto la distancia entre
el vehículo y el objeto es inferior a la
siguiente.
• Vehículos sin PKSB: Aproximadamente
35 cm (1,14 pies)
• Vehículos con PKSB: Aproximadamente
Pantalla de información múltiplePantalla del sistema de navegación o del sistema multi-
media
Pantalla de información múltiplePantalla del sistema de navegación o del sistema multi-
media
Pantalla de información múltiple*Pantalla del sistema de navegación o del sistema multi-
media
Pantalla de información múltiple*Pantalla del sistema de navegación o del sistema multi-
media

415
4 4-5. Utilización de los sistemas de ayuda a la conducción
Conducción

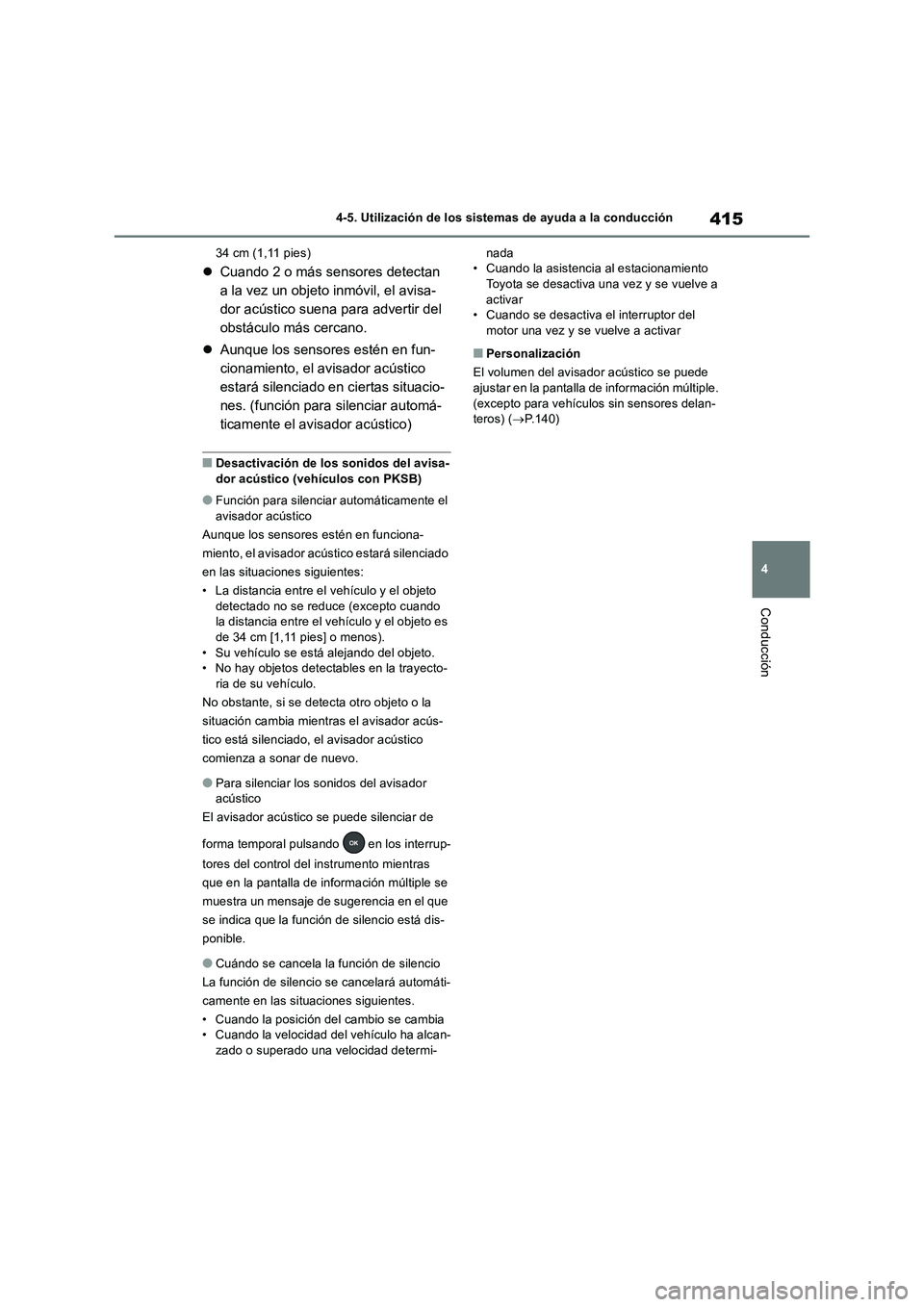

34 cm (1,11 pies)
Cuando 2 o más sensores detectan
a la vez un objeto inmóvil, el avisa-
dor acústico suena para advertir del
obstáculo más cercano.
Aunque los sensores estén en fun-
cionamiento, el avisador acústico
estará silenciado en ciertas situacio-
nes. (función para silenciar automá-
ticamente el avisador acústico)
■Desactivación de los sonidos del avisa-
dor acústico (vehículos con PKSB)
●Función para silenciar automáticamente el
avisador acústico
Aunque los sensores estén en funciona-
miento, el avisador acústico estará silenciado
en las situaciones siguientes:
• La distancia entre el vehículo y el objeto
detectado no se reduce (excepto cuando
la distancia entre el vehículo y el objeto es
de 34 cm [1,11 pies] o menos).
• Su vehículo se está alejando del objeto.
• No hay objetos detectables en la trayecto-
ria de su vehículo.
No obstante, si se detecta otro objeto o la
situación cambia mientras el avisador acús-
tico está silenciado, el avisador acústico
comienza a sonar de nuevo.
●Para silenciar los sonidos del avisador
acústico
El avisador acústico se puede silenciar de
forma temporal pulsando en los interrup-
tores del control del instrumento mientras
que en la pantalla de información múltiple se
muestra un mensaje de sugerencia en el que
se indica que la función de silencio está dis-
ponible.
●Cuándo se cancela la función de silencio
La función de silencio se cancelará automáti-
camente en las situaciones siguientes.
• Cuando la posición del cambio se cambia
• Cuando la velocidad del vehículo ha alcan-
zado o superado una velocidad determi-nada
• Cuando la asistencia al estacionamiento
Toyota se desactiva una vez y se vuelve a
activar
• Cuando se desactiva el interruptor del
motor una vez y se vuelve a activar
■Personalización
El volumen del avisador acústico se puede
ajustar en la pantalla de información múltiple.
(excepto para vehículos sin sensores delan-
teros) (P.140)

4164-5. Utilización de los sistemas de ayuda a la conducción
*: Si el vehículo dispone de ello
■Función del freno de asistencia al
estacionamiento (objetos inmóvi-
les)
 P. 4 2 1
■Función del freno de asistencia al
estacionamiento (vehículos del
tráfico transversal trasero) (si el
vehículo dispone de ello)
 P. 4 2 7
PKSB (freno de asistencia
al estacionamiento)*
El sistema del freno de asistencia
al estacionamiento consiste en las
funciones siguientes, que se acti-
van al conducir a baja velocidad o
al dar marcha atrás, por ejemplo al
estacionar. Cuando el sistema
determina que existe un riesgo
elevado de colisión con un objeto
detectado, se activa una adverten-
cia para instar al conductor a reali-
zar una maniobra evasiva. Si el
sistema determina que el riesgo
de colisión con un objeto detec-
tado es extremadamente alto, los
frenos se aplicarán automática-
mente para evitar la colisión o
mitigar su impacto.
Sistema PKSB (freno de asis-
tencia al estacionamiento)
ADVERTENCIA
■Limitaciones del sistema de freno de
asistencia al estacionamiento
No confíe excesivamente en el sistema, ya que de hacerlo podría provocar un acci-dente.
Mientras conduce inspeccione siempre la
seguridad de los alrededores del vehículo. Dependiendo del estado del vehículo y de la carretera, las condiciones meteorológi-
cas, etc., el sistema podría no activarse.
Las capacidades de detección de los sen- sores y radares son limitadas. Mientras conduce inspeccione siempre la seguridad
de los alrededores del vehículo.
●El conductor es el único responsable de una conducción segura. Conduzca
siempre con prec aución, prestando atención a lo que le rodea. El sistema de freno de asistencia al estaciona-
miento ha sido concebido para ayudar a reducir la gravedad de las colisiones. No obstante, en ciertas situaciones
podría no funcionar.
●El sistema de freno de asistencia al estacionamiento no está diseñado para
detener por completo el vehículo. Ade- más, aunque el sistema haya detenido
el vehículo, es necesario pisar el pedal del freno inmediatamente, ya que el control de frenos se cancelará al cabo
de aproximadamente 2 segundos.
