2018 TOYOTA RAV4 Manual del propietario (in Spanish)

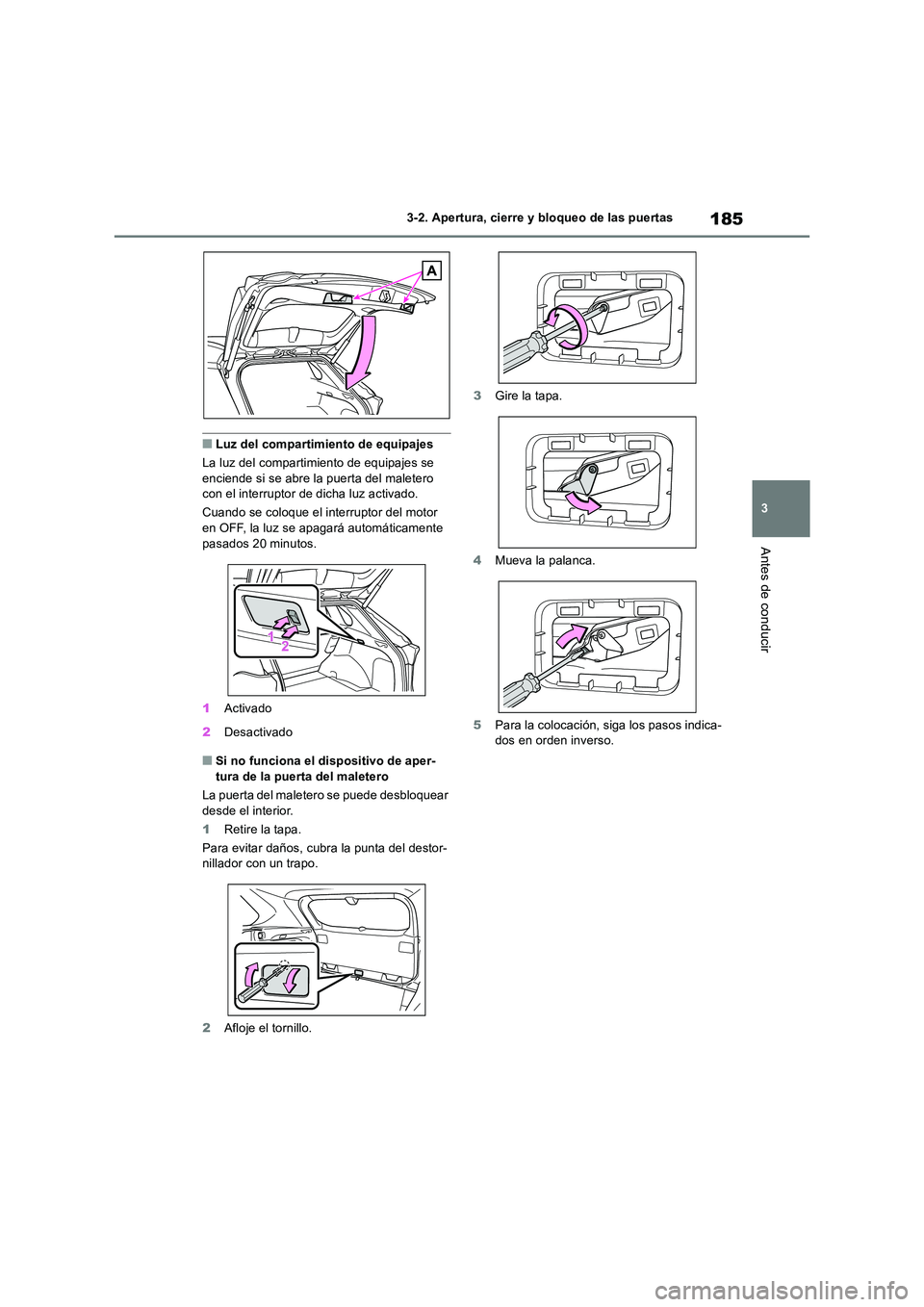

185
3
3-2. Apertura, cierre y bloqueo de las puertas
Antes de conducir
■Luz del compartimiento de equipajes
La luz del compartimiento de equipajes se enciende si se abre la puerta del maletero con el interruptor de dicha luz activado.
Cuando se coloque el interruptor del motor
en OFF, la luz se apagará automáticamente pasados 20 minutos.
1 Activado
2 Desactivado
■Si no funciona el dispositivo de aper- tura de la puerta del maletero
La puerta del maletero se puede desbloquear
desde el interior.
1 Retire la tapa.
Para evitar daños, cubra la punta del destor- nillador con un trapo.
2 Afloje el tornillo.
3 Gire la tapa.
4 Mueva la palanca.
5 Para la colocación, siga los pasos indica- dos en orden inverso.

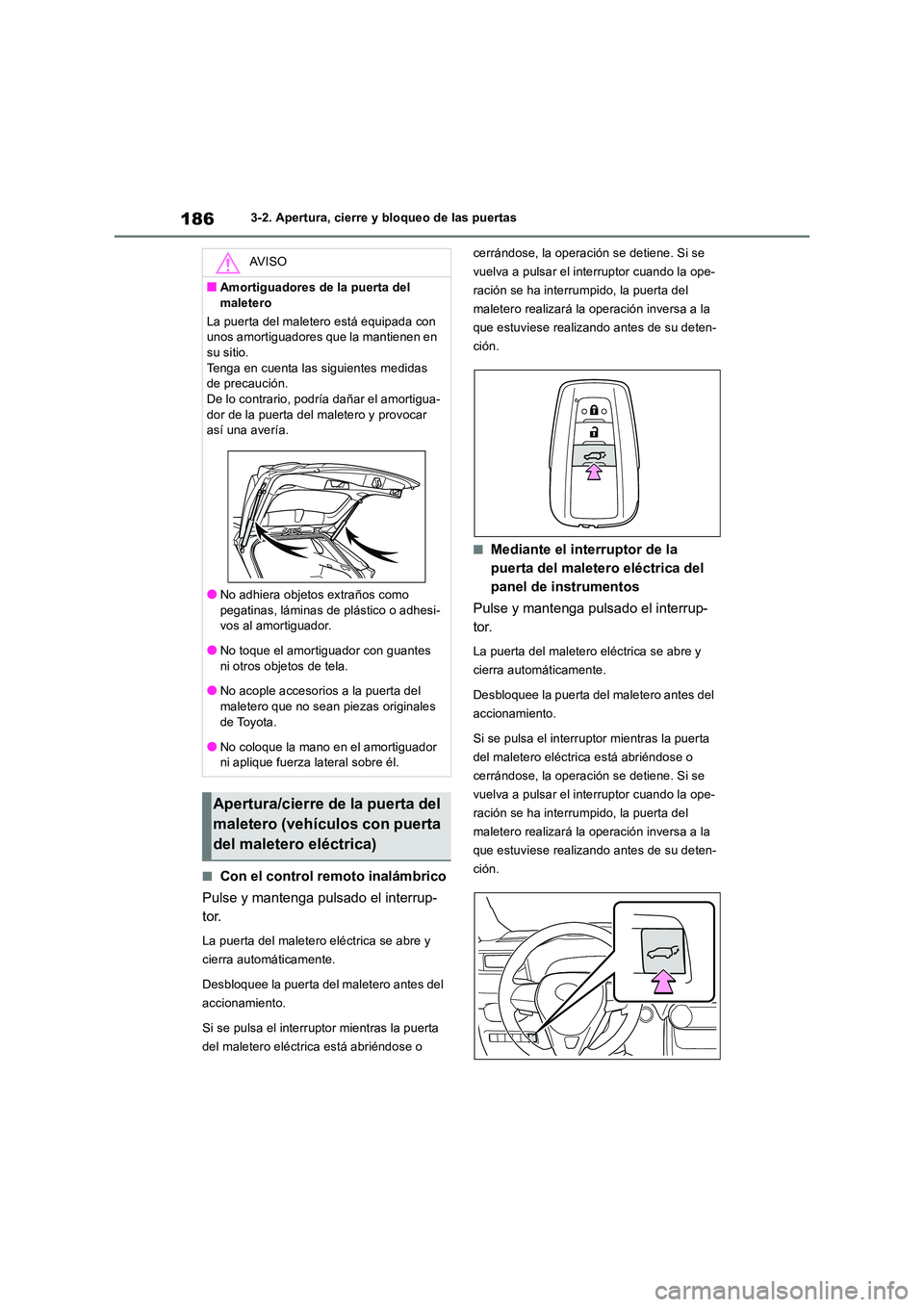

1863-2. Apertura, cierre y bloqueo de las puertas
■Con el control remoto inalámbrico
Pulse y mantenga pulsado el interrup-
tor.
La puerta del maletero eléctrica se abre y
cierra automáticamente.
Desbloquee la puerta del maletero antes del
accionamiento.
Si se pulsa el interruptor mientras la puerta
del maletero eléctrica está abriéndose o
cerrándose, la operación se detiene. Si se
vuelva a pulsar el interruptor cuando la ope-
ración se ha interrumpido, la puerta del
maletero realizará la operación inversa a la
que estuviese realizando antes de su deten-
ción.
■Mediante el interruptor de la
puerta del maletero eléctrica del
panel de instrumentos
Pulse y mantenga pulsado el interrup-
tor.
La puerta del maletero eléctrica se abre y
cierra automáticamente.
Desbloquee la puerta del maletero antes del
accionamiento.
Si se pulsa el interruptor mientras la puerta
del maletero eléctrica está abriéndose o
cerrándose, la operación se detiene. Si se
vuelva a pulsar el interruptor cuando la ope-
ración se ha interrumpido, la puerta del
maletero realizará la operación inversa a la
que estuviese realizando antes de su deten-
ción.
AV I S O
■Amortiguadores de la puerta del
maletero
La puerta del maletero está equipada con unos amortiguadores que la mantienen en su sitio.
Tenga en cuenta las siguientes medidas de precaución. De lo contrario, podría dañar el amortigua-
dor de la puerta del maletero y provocar así una avería.
●No adhiera objetos extraños como pegatinas, láminas de plástico o adhesi-vos al amortiguador.
●No toque el amortiguador con guantes ni otros objetos de tela.
●No acople accesorios a la puerta del
maletero que no sean piezas originales de Toyota.
●No coloque la mano en el amortiguador ni aplique fuerza lateral sobre él.
Apertura/cierre de la puerta del
maletero (vehículos con puerta
del maletero eléctrica)

187
3 3-2. Apertura, cierre y bloqueo de las puertas
Antes de conducir
■Mediante el interruptor del dispo-
sitivo de apertura de la puerta del
maletero
Cuando la puerta del maletero está
desbloqueada: Pulse el interruptor del
dispositivo de apertura de la puerta del
maletero.
Cuando la puerta del maletero está blo-
queada: Pulse el interruptor del disposi-
tivo de apertura de la puerta del
maletero llevando consigo la llave elec-
trónica.
La puerta del maletero eléctrica se abre
automáticamente.
Si se pulsa el interruptor mientras la puerta
del maletero eléctrica está abriéndose o
cerrándose, la operación se detiene.
■Mediante el interruptor de la
puerta del maletero eléctrica
situado en la propia puerta
Pulse el interruptor.
La puerta del maletero eléctrica se cierra
automáticamente.
Si se pulsa el interruptor mientras la puerta
del maletero eléctrica está en funciona-
miento, la operación se detiene. Si se vuelva
a pulsar el interruptor cuando la operación
se ha interrumpido, la puerta del maletero
realizará la operación inversa a la que estu-
viese realizando antes de su detención.
■Mediante las manillas de la puerta
del maletero
Baje la puerta del maletero usando la
manilla de la puerta del maletero .
Se activará el sistema de asistencia al cierre
de la puerta del maletero y la puerta del
maletero eléctrica se cerrará automática-
mente.
■Mediante el sensor de patada
(vehículos con puerta del male-
tero eléctrica manos libres)
La puerta del maletero eléctrica manos
libres permite abrir y cerrar automática-
mente dicha puerta colocando el pie
cerca de la parte central inferior del
parachoques trasero y retirándolo de
ahí. Cuando accione la puerta del
maletero eléctrica manos libres, asegú-
rese de que el funcionamiento del sen-
sor de patada esté habilitado (P.140)
y de que lleva consigo una llave elec-
trónica.
A

1883-2. Apertura, cierre y bloqueo de las puertas
1Mientras lleva consigo una llave
electrónica, sitúese dentro del
alcance de accionamiento del sis-
tema inteligente de entrada y arran-
que, aproximadamente a entre 30 y
50 cm (entre 11,8 y 19,7 pul.) del
parachoques trasero.
Sensor de patada
Área de detección del acciona-
miento de la puerta del maletero
eléctrica manos libres
Área de detección del acciona-
miento del sistema inteligente de
entrada y arranque (P.197)
2Lleve a cabo una operación de
patada desplazando el pie a aproxi-
madamente 10 cm (3,9 pul.) o
menos del parachoques trasero y, a
continuación, retire el pie.
Lleve a cabo la operación de patada com-
pleta antes de que transcurra 1 segundo.
La puerta del maletero no se accionará
mientras se detecte el pie bajo el paracho-
ques trasero.
Accione la puerta del maletero eléctrica
manos libres sin que el pie entre en contacto
con el parachoques trasero.
Si hay otra llave electrónica en el habitáculo
o el compartimiento de equipajes, podría tar-
dar algo más de lo normal en accionarse.
Sensor de patada
Área de detección del acciona-
miento de la puerta del maletero
eléctrica manos libres
3Cuando el sensor detecta que retira
el pie, suena un avisador acústico y
la puerta del maletero se abre/cierra
completamente de manera automá-
tica.
Si se coloca un pie bajo el parachoques tra-
sero mientras la puerta del maletero está
abriéndose/cerrándose, la puerta del male-
tero dejará de moverse.
Si se vuelve a colocar un pie bajo el para-
choques trasero cuando la operación se ha
interrumpido, la puerta del maletero reali-
zará la operación inversa a la que estuviese
realizando antes de su detención.
■Luz del compartimiento de equipajes
La luz del compartimiento de equipajes se
enciende si se abre la puerta del maletero
con el interruptor de dicha luz activado.
Cuando se coloque el interruptor del motor
en OFF, la luz se apagará automáticamente
pasados 20 minutos.
A
B
C
A
B

189
3
3-2. Apertura, cierre y bloqueo de las puertas
Antes de conducir
1 Activado
2 Desactivado
■Dispositivo de cierre de la puerta del maletero
En caso de que la puerta del maletero se
deje entreabierta, el dispositivo de cierre de la puerta del maletero la cerrará por completo automáticamente.
El dispositivo de cierre de la puerta del male-
tero se accionará independientemente de la posición en que se encuentre el interruptor del motor.
■Condiciones de funcionamiento de la
puerta del maletero eléctrica
La puerta del maletero eléctrica se puede abrir y cerrar automáticamente cuando se cumplen las condiciones siguientes:
●Cuando el sistema de la puerta del male-tero eléctrica está habilitado. ( P.140)
●Cuando la puerta del maletero está des- bloqueada.
No obstante, si se pulsa el interruptor del dis-
positivo de apertura de la puerta del maletero
mientras lleva consigo la llave electrónica, la
puerta del maletero eléctrica se accionará
aunque la puerta del maletero esté blo-
queada. ( P.187)
●Cuando el interruptor del motor está en ON, la puerta del maletero se accionará si se cumple alguna de las siguientes condi-
ciones, además de las condiciones indica- das anteriormente para las operaciones de apertura:
• El freno de estacionamiento está accio- nado• El pedal del freno está pisado
• La palanca de cambios está en P (vehícu- los con transmisión automática o Multid-rive) o en N (vehículos con transmisión
manual).
■Utilización de la puerta del maletero eléctrica
●Suena un avisador acústico para indicar que la puerta del maletero está abriéndose o cerrándose.
●Cuando se deshabilita el sistema de la
puerta del maletero eléctrica, la puerta del maletero eléctrica no funcionará, pero se podrá abrir y cerrar la puerta manual-
mente.
●Cuando la puerta del maletero eléctrica
está abriéndose automáticamente, la ope- ración se interrumpirá si se detecta alguna anomalía debido a la presencia de perso-
nas u objetos.
■Función de protección contra objetos atascados
Hay sensores instalados en ambos laterales de la puerta del maletero eléctrica. Si algún
objeto obstruye la puerta del maletero eléc- trica mientras se cierra, dicha puerta invertirá automáticamente la operación que esté efec-
tuando o se detendrá.
■Función de protección contra el cierre
brusco
Si la puerta del maletero eléctrica se está abriendo de forma automática, la aplicación de una fuerza excesiva en ella detendrá la
operación de apertura para evitar que se cie- rre de golpe.
■Sistema de asistencia al cierre de la puerta del maletero
La puerta del maletero se cerrará por com-
pleto de forma automática si se ha quedado abierta al bajarla manualmente.
■Función de bloqueo retenido de la puerta del maletero (si el vehículo dis-
pone de ello)
Esta función retiene la operación de bloqueo de todas las puertas, de antemano, cuando la puerta del maletero eléctrica está abierta.
Cuando se realiza el procedimiento
siguiente, se bloquean todas las puertas a excepción de la puerta del maletero eléctrica. La puerta del maletero eléctrica también se
bloqueará en cuanto se cierre.

1903-2. Apertura, cierre y bloqueo de las puertas
1Cierre todas las puertas, a excepción de
la puerta del maletero.
2Mientras la puerta del maletero eléctrica
se esté cerrando, bloquee las puertas
con el sistema inteligente de entrada y
arranque desde las puertas delanteras
(P.176) o con el control remoto inalám-
brico. (P.176)
Los intermitentes de emergencia parpadean
para indicar que todas las puertas se han
cerrado y bloqueado.
●Si se introduce la llave electrónica en el
vehículo tras iniciar una operación de cie-
rre mediante la función de bloqueo rete-
nido de la puerta, podría quedarse
bloqueada dentro del vehículo.
●Si la puerta del maletero eléctrica no se
cierra por completo debido al funciona-
miento de la función de protección contra
objetos atascados, etc., mientras la puerta
del maletero se cierra automáticamente
después de realizar una operación de blo-
queo retenido de la puerta, la función de
bloqueo retenido se cancela y todas las
puertas se desbloquearán.
●Antes de alejarse del vehículo, asegúrese
de que todas las puertas estén cerradas y
bloqueadas.
■Condiciones de funcionamiento del
sensor de patada (vehículos con puerta
del maletero eléctrica manos libres)
La puerta del maletero eléctrica manos libres
se abrirá y cerrará automáticamente cuando
se cumplan las condiciones siguientes:
●El funcionamiento del sensor de patada
está habilitado (P.140)
●La llave electrónica está dentro del
alcance de funcionamiento. (P.197)
●Se coloca un pie cerca de la parte central
inferior del parachoques trasero y después
se retira.
La puerta del maletero eléctrica también
se puede accionar colocando una mano, el
codo, la rodilla, etc., cerca de la parte cen-
tral inferior del parachoques trasero y reti-
rando la parte del cuerpo correspondiente
de este lugar. Acérquese lo suficiente a la
parte central del parachoques trasero.
■Situaciones en las que la puerta del
maletero eléctrica manos libres podría
no funcionar correctamente (vehículos
con puerta del maletero eléctrica manos
libres)
En las circunstancias siguientes, la puerta
del maletero eléctrica manos libres podría no
funcionar correctamente:
●Cuando un pie permanece debajo del
parachoques trasero
●Si se golpea con fuerza el parachoques
trasero con un pie o se toca durante un
tiempo
Si se mantiene el contacto con el paracho-
ques trasero durante un cierto tiempo,
espere un poco antes de intentar accionar de
nuevo la puerta del maletero eléctrica manos
libres.
●Cuando se acciona mientras una persona
está demasiado próxima al parachoques
trasero
●Si una fuente externa de ondas de radio
interfiere en la comunicación entre la llave
electrónica y el vehículo (P.198)
●Cuando el vehículo está estacionado
cerca de una fuente de interferencias eléc-
tricas que afecta a la sensibilidad de la
puerta del maletero eléctrica manos libres,
por ejemplo en una plaza de aparcamiento
de pago, gasolinera, carretera calefactada
eléctricamente o luz fluorescente
●Cuando el vehículo está cerca de una torre
de televisión, una central eléctrica, una
emisora de radio, una pantalla grande, un
aeropuerto u otra instalación que genere
fuertes ondas de radio o interferencias
eléctricas
●Cuando se vierte una gran cantidad de
agua sobre el parachoques trasero, por
ejemplo cuando se lava el vehículo o
llueve mucho
●Cuando hay barro, nieve, hielo, etc., adhe-
ridos al parachoques trasero
●Si el vehículo ha permanecido cierto
tiempo estacionado cerca de objetos que
se pueden mover y entrar en contacto con
el parachoques trasero, por ejemplo plan-
tas

191
3 3-2. Apertura, cierre y bloqueo de las puertas
Antes de conducir
●Cuando se coloca un accesorio en el para-
choques trasero
Si se ha colocado un accesorio, desactive el
ajuste del funcionamiento de la puerta del
maletero eléctrica manos libres (sensor de
patada).
■Para evitar el funcionamiento accidental
de la puerta del maletero eléctrica
manos libres (vehículos con puerta del
maletero eléctrica manos libres)
Si hay una llave electrónica dentro del
alcance de funcionamiento, la puerta del
maletero eléctrica manos libres podría accio-
narse accidentalmente; por lo tanto, tenga
cuidado en las situaciones siguientes.
●Cuando se vierte una gran cantidad de
agua sobre el parachoques trasero, por
ejemplo cuando se lava el vehículo o
llueve mucho
●Cuando se limpia el parachoques trasero
●Cuando un animal u objeto pequeños,
como una pelota, se mueven debajo del
parachoques trasero
●Cuando un objeto se saca de debajo del
parachoques trasero
●Si alguien balancea las piernas mientras
está sentado sobre el parachoques trasero
●Si alguien toca el parachoques trasero con
las piernas u otra parte del cuerpo al pasar
junto al vehículo
●Cuando el vehículo está estacionado
cerca de una fuente de interferencias eléc-
tricas que afecta a la sensibilidad de la
puerta del maletero eléctrica manos libres,
por ejemplo en una plaza de aparcamiento
de pago, gasolinera, carretera calefactada
eléctricamente o luz fluorescente
●Cuando el vehículo está cerca de una torre
de televisión, una central eléctrica, una
emisora de radio, una pantalla grande, un
aeropuerto u otra instalación que genere
fuertes ondas de radio o interferencias
eléctricas
●Cuando el vehículo está estacionado en
un lugar donde hay objetos como plantas
cerca del parachoques trasero
●Si se coloca equipaje, etc., cerca del para-choques trasero
●Si se colocan o retiran accesorios o una
funda de coche cerca del parachoques tra-
sero
●Cuando se remolca el vehículo
Para evitar su funcionamiento accidental,
desactive el ajuste del funcionamiento de la
puerta del maletero eléctrica manos libres
(sensor de patada). (P.140)
■Cuando se vuelve a conectar la batería
Para que la puerta del maletero eléctrica fun-
cione correctamente, ciérrela manualmente.
■Si no funciona el dispositivo de aper-
tura de la puerta del maletero
La puerta del maletero se puede desbloquear
desde el interior.
1Retire la tapa.
Para evitar daños, cubra la punta del destor-
nillador con un trapo.
2Afloje el tornillo.
3Gire la tapa.

1923-2. Apertura, cierre y bloqueo de las puertas
4 Mueva la palanca.
5 Para la colocación, siga los pasos indica-
dos en orden inverso.
■Personalización
La configuración (p. ej. del ángulo de aper- tura de la puerta del maletero eléctrica) puede cambiarse. (Funciones personaliza-
bles: P.698)
ADVERTENCIA
■Dispositivo de cierre de la puerta del maletero
●En caso de que la puerta del maletero
se deje entreabierta, el dispositivo de cierre de la puerta del maletero la cerrará por completo automáticamente.
El dispositivo de cierre de la puerta del maletero tarda unos segundos en comenzar a funcionar. Tenga cuidado
de no pillarse los dedos ni ninguna otra parte del cuerpo con la puerta del male-
tero, ya que podría romperse un hueso o lesionarse gravemente.
●Tenga cuidado al utilizar el dispositivo de cierre de la puerta del maletero, ya que sigue funcionando aunque se can-
cele el sistema de la puerta del maletero eléctrica.
■Puerta del maletero eléctrica
Tenga en cuenta las siguientes medidas de precaución cuando utilice la puerta del
maletero eléctrica. De lo contrario, podrían producirse lesio-nes graves o incluso mortales.
●Compruebe si el área circundante es
segura y confirme que no hay obstácu- los ni elemento alguno que puedan dar lugar a que sus pertenencias se queden
atrapadas.
●Si hay alguien cerca, compruebe que están seguros y hágales saber que se
dispone a abrir o cerrar la puerta del maletero.
●Si se desactiva el sistema de la puerta
del maletero eléctrica mientras esta está funcionando de forma automática, se detendrá dicho funcionamiento auto-
mático. Entonces la puerta del maletero deberá accionarse manualmente. Preste especial atención cuando el
vehículo esté en una pendiente, ya que la puerta del maletero podría abrirse o cerrarse de forma inesperada.
●Si dejan de reunirse las condiciones de funcionamiento de la puerta del male-tero eléctrica, podría sonar el avisador
acústico y la puerta del maletero podría dejar de abrirse o cerrarse. Entonces la puerta del maletero deberá accionarse
manualmente. Preste especial atención cuando el vehículo esté en una pen-diente, ya que la puerta del maletero
podría abrirse o cerrarse de forma repentina.
●En una pendiente, la puerta del male-
tero podría cerrarse de repente una vez abierta. Asegúrese de que la puerta del maletero se ha abierto por completo y
está segura.
