2018 TOYOTA RAV4 Manual del propietario (in Spanish)

193
3
3-2. Apertura, cierre y bloqueo de las puertas
Antes de conducir
ADVERTENCIA
●En las circunstancias que se indican a
continuación, es posible que la puerta del maletero eléctrica detecte una ano-malía y detenga la operación automá-
tica en curso. En estos casos, será necesario accionar la puerta del male-tero de forma manual. Preste especial
atención cuando el vehículo esté en una pendiente, ya que la puerta del maletero podría abrirse o cerrarse de forma
repentina.
• Cuando la puerta del maletero entra en contacto con un obstáculo
• Si la tensión de la batería cae de forma repentina como, por ejemplo, al colocar
el interruptor del motor en ON o al arrancar el motor durante el funciona-miento automático
●Si se acopla un soporte para bicicletas o algún objeto pesado similar a la puerta del maletero, esta podría cerrarse de
nuevo inesperadamente una vez abierta, con el consiguiente riesgo de que alguna persona pudiera pillarse las
manos, la cabeza o el cuello y sufrir lesiones. Si desea colocar un accesorio en la puerta del maletero, se reco-
mienda utilizar una pieza genuina de Toyota.
■Función de protección contra obje-tos atascados
Tenga en cuenta las siguientes medidas de precaución.
De lo contrario, podrían producirse lesio- nes graves o incluso mortales.
●No utilice ninguna parte del cuerpo para activar intencionadamente la función de
protección contra objetos atascados.
●La función de protección contra objetos atascados puede no funcionar si algún
objeto queda atrapado justo antes que se cierre completamente la puerta del maletero. Tenga cuidado de no pillarse
los dedos ni ninguna otra parte del cuerpo.
●Es posible que la función de protección contra objetos atascados no funcione
dependiendo de la forma que tenga el objeto atrapado. Tenga cuidado de no pillarse los dedos ni ninguna otra parte
del cuerpo.
■Puerta del maletero eléctrica manos libres (si el vehículo dispone de ello)
Tenga en cuenta las siguientes medidas
de precaución cuando utilice la puerta del maletero eléctrica manos libres.De lo contrario, podrían producirse lesio-
nes graves o incluso mortales.
●Compruebe si el área circundante es segura y confirme que no hay obstácu-los ni elemento alguno que puedan dar
lugar a que sus pertenencias se queden atrapadas.
●Al colocar el pie cerca de la parte cen-
tral inferior del parachoques trasero y retirarlo de este lugar, procure no tocar los tubos de escape hasta que se hayan
enfriado lo suficiente para evitar quema- duras.
●No deje la llave electrónica dentro del
radio de alcance (área de detección) del compartimiento de equipajes.

1943-2. Apertura, cierre y bloqueo de las puertas
AV I S O
■Husillos de la puerta del maletero
La puerta del maletero está equipada con
husillos que la mantienen en su sitio. Tenga en cuenta las siguientes medidas de precaución.
De lo contrario, podría dañar el husillo de la puerta del maletero y provocar así una avería.
●No adhiera objetos extraños tales como pegatinas, hojas de plástico, adhesivos,
etc., en el husillo.
●No toque el husillo con guantes ni otros objetos de tela.
●No acople accesorios pesados a la puerta del maletero. Para acoplar acce-sorios, solicite información en un distri-
buidor o taller de reparaciones Toyota autorizado, o en cualquier otro taller de
reparaciones cualificado.
●No coloque la mano en el husillo ni apli- que fuerza lateral sobre él.
■Para evitar averías en el dispositivo de cierre de la puerta del maletero
No aplique una fuerza excesiva a la puerta del maletero mientras el dispositivo de cie-
rre está en funcionamiento. Si ejerce demasiada fuerza, el dispositivo de cierre de la puerta del maletero podría averiarse.
■Para evitar daños en la puerta del maletero eléctrica
●Asegúrese de que no hay hielo entre la puerta del maletero y el bastidor, ya que
impediría el movimiento de la puerta del maletero. El accionamiento de la puerta del maletero eléctrica cuando soporta
una carga excesiva puede provocar una avería.
●No ejerza una fuerza excesiva en la puerta del maletero eléctrica mientras
está en funcionamiento.
●Procure no dañar los sensores (instala- dos en los bordes derecho e izquierdo
de la puerta del maletero eléctrica) con un cuchillo u otros objetos afilados. Si el sensor está desconectado, la puerta del
maletero eléctrica no se cerrará auto- máticamente.
■Precauciones relativas a la puerta del
maletero eléctrica manos libres (si el vehículo dispone de ello)
El sensor de patada se encuentra debajo de la parte central inferior del parachoques
trasero. Tenga en cuenta lo siguiente para asegurarse de que la puerta del maletero eléctrica manos libres funcione correcta-
mente:
●Mantenga siempre limpia la parte cen- tral inferior del parachoques trasero.Si la parte central inferior del paracho-
ques trasero está sucia o cubierta de nieve, el sensor de patada podría no funcionar. Si esto ocurriera, retire la
suciedad o la nieve, cambie el vehículo de posición y, a continuación, com-pruebe si el sensor de patada funciona.
Si no funciona, lleve el vehículo a un distribuidor o taller de reparaciones Toyota autorizado, o a cualquier otro
taller de reparaciones cualificado, para que lo inspeccionen.
●No aplique revestimientos para la elimi-
nación de la lluvia (efecto hidrófilo) o de otro tipo a la parte central inferior del parachoques trasero.

195
3
3-2. Apertura, cierre y bloqueo de las puertas
Antes de conducir
La configuración del sistema de la
puerta del maletero eléctrica puede
modificarse accediendo a la pantalla
“Ajust vehíc” - “PBD” desde la pantalla
de la pantalla de información múlti-
ple. ( P.140)
Los cambios realizados en la configuración
de la puerta del maletero eléctrica no se rei-
nician al colocar el interruptor del motor en
OFF. Para restaurar los ajustes originales,
se deben cambiar en la pantalla de la
pantalla de información múltiple.
La posición de apertura de la puerta del
maletero eléctrica puede ajustarse.
1 Detenga la puerta del maletero en
la posición que desea. ( P. 1 8 6 )
2 Mantenga pulsado el interruptor de
la puerta del maletero eléctrica
situado en la propia puerta durante
aproximadamente 2 segundos.
Cuando se han realizado todos los ajustes, el avisador acústico suena 4 veces.
La próxima vez que abra la puerta del male-
tero, esta se detendrá en la posición selec-
AV I S O
●No estacione el vehículo cerca de obje-
tos que se puedan mover y entrar en contacto con la parte central inferior del parachoques trasero, por ejemplo
hierba o árboles. Si el vehículo ha permanecido cierto tiempo estacionado cerca de objetos
que se pueden mover y entrar en con- tacto con la parte central inferior del parachoques trasero, por ejemplo
hierba o árboles, el sensor de patada podría no funcionar. Si esto ocurriera, cambie el vehículo de posición y, a con-
tinuación, compruebe que el sensor de patada funciona. Si no funciona, lleve el vehículo a un distribuidor o taller de
reparaciones Toyota autorizado, o a cualquier otro taller de reparaciones cualificado, para que lo inspeccionen.
●Evite los golpes fuertes en el sensor de patada y en la zona que lo rodea.Si el sensor de patada o la zona que lo
rodea sufren un impacto fuerte, el sen- sor de patada podría dejar de funcionar correctamente. Si el sensor de patada
no funciona en las situaciones siguien- tes, lleve el vehículo a un distribuidor o
taller de reparaciones Toyota autori- zado, o a cualquier otro taller de repara-ciones cualificado, para que lo
inspeccionen.
• El sensor de patada o la zona que lo rodea han sufrido un golpe fuerte.
• La parte central inferior del paracho- ques trasero está rayada o dañada.
●No desmonte el parachoques trasero.
●No fije adhesivos en el parachoques tra-sero.
●No pinte el parachoques trasero.
●Si se acopla un soporte para bicicletas o algún objeto pesado similar a la puerta
del maletero eléctrica, deshabilite el sensor de patada. ( P.140)
Cambio de la configuración del
sistema de la puerta del male-
tero eléctrica (vehículos con
puerta del maletero eléctrica)
Ajuste de la posición de aper-
tura de la puerta del maletero
(vehículos con puerta del male-
tero eléctrica)

1963-2. Apertura, cierre y bloqueo de las puertas
cionada.
■Cancelación de la posición de apertura
ajustada de la puerta del maletero
Mantenga pulsado el interruptor de la puerta del maletero eléctrica situado en la propia puerta durante aproximadamente
7 segundos.
El avisador acústico suena cuatro veces y, a continuación, dos veces más. La próxima vez que se abra la puerta del maletero eléctrica,
se abrirá hasta la posición seleccionada en el ajuste inicial.
■Personalización
La posición de apertura se puede ajustar en la pantalla de información múltiple. ( P.140)
La prioridad de la posición de parada se determina de acuerdo con la última posición
ajustada mediante el interruptor de la puerta del maletero eléctrica situado en la propia puerta o la pantalla de información múltiple.
*: Si el vehículo dispone de ello
■Ubicación de las antenas
Antenas en el exterior del habitáculo
(vehículos con función de entrada)
Antena en el exterior del compartimiento
de equipajes (vehículos con función de
entrada)
Sistema inteligente de
entrada y arranque*
Para realizar las siguientes opera-
ciones basta con llevar encima la
llave electrónica, por ejemplo en el
bolsillo. El conductor siempre
debe llevar encima la llave electró-
nica.
 Bloquea y desbloquea las puertas
laterales (vehículos con función
de entrada) ( P.176)
Bloquea y desbloquea la puerta
del maletero (vehículos con fun-
ción de entrada) ( P.183)
Arranca el motor (P.284)
A
B

197
3
3-2. Apertura, cierre y bloqueo de las puertas
Antes de conducir
Antenas en el interior del habitáculo
■Radio de alcance (áreas de detección
de la llave electrónica)
Al bloquear o desbloquear las puertas
El sistema se puede accionar cuando la llave
electrónica se encuentre aproximadamente a
menos de 0,7 m (2,3 pies) de una de las
manillas exteriores de las puertas delanteras
o del interruptor del dispositivo de apertura
de la puerta del maletero. (Solo se pueden
accionar las puertas que detecten la llave).
Al poner en marcha el motor o cambiar el
modo del interruptor del motor
El sistema se puede accionar cuando la llave
electrónica se encuentra en el interior del
vehículo.
■Si suena una alarma o aparece un men- saje de advertencia
Para evitar el robo del vehículo y accidentes provocados por una utilización errónea, el
vehículo emite una alarma y muestra mensa- jes de advertencia en la pantalla de informa-ción múltiple. Cuando se visualice un
mensaje de advertencia, tome las medidas adecuadas en función del mensaje visuali-zado.
Cuando solo suena una alarma, las circuns-
tancias y los procedimientos de corrección son los que se indican a continuación.
●Cuando una alarma exterior suena una vez durante 5 segundos
●Cuando la alarma interior pita continua-mente
■Función de ahorro de energía (vehícu-los con función de entrada)
La función de ahorro de energía se activará
para evitar que la pila de la llave electrónica y la batería se descarguen mientras el vehículo no está en funcionamiento durante un largo
periodo de tiempo.
●En las situaciones siguientes, puede que
el sistema inteligente de entrada y arran- que tarde algún tiempo en desbloquear las puertas.
• La llave electrónica se ha dejado a aproxi- madamente menos de 2 m (6 pies) del exterior del vehículo durante 10 minutos o
más. • El sistema inteligente de entrada y arran-que no se ha utilizado durante 5 días como
mínimo.
●Si el sistema inteligente de entrada y
arranque no se ha utilizado durante 14 días o más, las puertas no pueden des-bloquearse mediante otra puerta que no
sea la puerta del conductor. En este caso, sujete la manilla de la puerta del conductor o bien utilice el control remoto inalámbrico
C
A
B
SituaciónProcedimiento de
corrección
Se ha intentado blo-
quear el vehículo
habiendo una puerta
abierta.
Cierre todas las
puertas y vuelva a
bloquearlas.
SituaciónProcedimiento de
corrección
El interruptor del
motor se ha colocado
en ACC mientras la
puerta del conductor
estaba abierta (o la
puerta del conductor
se ha abierto mien-
tras el interruptor del
motor estaba en
ACC).
Coloque el interrup-
tor del motor en OFF
y cierre la puerta del
conductor.

1983-2. Apertura, cierre y bloqueo de las puertas
o la llave mecánica para desbloquear las puertas.
■Colocación de una llave electrónica en modo de ahorro de energía
●Si el modo de ahorro de energía está acti-vado, la llave electrónica deja de recibir
ondas de radio para minimizar la descarga de la pila.
Pulse dos veces mientras mantiene
pulsado .
Verifique que el indicador de la llave electró-
nica parpadea 4 veces.
Cuando el modo de ahorro de energía está
activado, el sistema inteligente de entrada y
arranque no se puede utilizar. Para cancelar
la función, pulse cualquiera de los botones
de la llave electrónica.
●Si no se van a utilizar las llaves electróni-
cas durante un largo periodo de tiempo, se pueden poner con antelación en modo de ahorro de energía.
■Situaciones que afectan al funciona-
miento
El sistema inteligente de entrada y arranque funciona con ondas de radio débiles. En las situaciones siguientes, es posible que la
comunicación entre la llave electrónica y el vehículo se vea afectada, dificultando el fun-cionamiento del sistema inteligente de
entrada y arranque, el control remoto inalám- brico y el sistema inmovilizador del motor.(Cómo actuar: P.663)
●Cuando la pila de la llave electrónica está agotada
●Cuando se está cerca de una torre de tele-visión, una central eléctrica, una gasoli-
nera, una emisora de radio, una pantalla
grande, un aeropuerto u otra instalación que genere fuertes ondas de radio o inter-ferencias eléctricas
●Cuando la llave electrónica está en con-tacto con, o tapada por, los objetos metáli-
cos siguientes • Tarjetas que contienen papel de aluminio• Cajetillas de cigarrillos con papel de alumi-
nio en su interior • Monederos o bolsos metálicos• Monedas
• Calentadores de manos de metal • Soportes audiovisuales como discos CD y DVD
●Si se está usando cerca otra llave inalám-brica (que emite ondas de radio)
●Al llevar la llave electrónica junto con los siguientes dispositivos que emiten ondas
de radio • Radio portátil, teléfono móvil, teléfono ina-lámbrico o cualquier otro aparato de comu-
nicación inalámbrica • La llave electrónica de otro vehículo o una llave inalámbrica que emite ondas de radio
• Ordenadores o agendas electrónicas de bolsillo (PDA)• Reproductores de sonido digital
• Consolas de juegos portátiles
●Si el tintado de la luneta trasera contiene
metal o si hay objetos metálicos sujetos a ella
●Cuando la llave electrónica se coloca cerca de un cargador de baterías o de aparatos electrónicos
●Cuando se estaciona en un aparcamiento de pago por monedas (las ondas de radio
empleadas para detectar los vehículos pueden afectar al sistema inteligente de entrada y arranque).
■Observaciones acerca de la función de
entrada (si el vehículo dispone de ello)
●Incluso con la llave electrónica dentro del
radio de alcance (áreas de detección), es posible que el sistema no funcione correc-tamente en los casos siguientes:
• La llave electrónica está demasiado cerca de la ventanilla o de la manilla exterior de la puerta, cerca del suelo o en un lugar
elevado cuando se bloquean o desblo-

199
3 3-2. Apertura, cierre y bloqueo de las puertas
Antes de conducir
quean las puertas.
• La llave electrónica está en el panel de ins-
trumentos, en la cubierta del portaequipa-
jes o en el suelo, o en los bolsillos de las
puertas o en la guantera cuando se
arranca el motor o se cambia el modo del
interruptor del motor.
●No deje la llave electrónica en la parte
superior del panel de instrumentos ni cerca
de los bolsillos de las puertas cuando
salga del vehículo. En función de las cir-
cunstancias de recepción de las ondas de
radio, puede ser detectada por la antena
situada en el exterior del habitáculo y la
puerta se podrá cerrar desde el exterior, lo
que puede provocar que la llave electró-
nica quede atrapada en el interior del vehí-
culo.
●Mientras la llave electrónica esté dentro
del radio de alcance, cualquier persona
puede bloquear o desbloquear las puertas.
Sin embargo, para desbloquear el vehículo
solo se pueden usar las puertas que
detecten la llave electrónica.
●Aunque la llave electrónica no esté dentro
del vehículo, es posible que se pueda
arrancar el motor si la llave está cerca de
la ventanilla.
●Cuando la llave electrónica está dentro del
radio de alcance, las puertas pueden des-
bloquearse si una gran cantidad de agua
salpica la manilla de la puerta, como en
caso de lluvia o en un túnel de lavado de
coches. (Las puertas se volverán a blo-
quear de forma automática después de
unos 30 segundos si no se abre o se cierra
ninguna puerta).
●Si se utiliza el control remoto inalámbrico
para bloquear las puertas y la llave electró-
nica está cerca del vehículo, cabe la posi-
bilidad de que la puerta no se desbloquee
con la función de entrada. (En ese caso,
desbloquee las puertas usando el control
remoto inalámbrico).
●Es posible que la operación de bloqueo no
se pueda llevar a cabo, o tarde más de lo
esperado, si se toca el sensor de bloqueo
de la manilla de la puerta con guantes.
Quítese los guantes y toque el sensor de
bloqueo de nuevo.
●Al realizar la operación de bloqueo con el
sensor de bloqueo, se emitirán señales de
reconocimiento hasta dos veces consecu-
tivas. Después, no se volverán a emitir
más señales.
●Si se moja la manilla de la puerta mientras
la llave electrónica se encuentra dentro del
radio de alcance, es posible que la puerta
se bloquee y desbloquee de forma repe-
tida. En tal caso, siga los procedimientos
de corrección siguientes para lavar el vehí-
culo:
• Coloque la llave electrónica como mínimo
a 2 m (6 pies) de distancia del vehículo.
(Preste atención para que no le roben la
llave).
• Ponga la llave electrónica en modo de
ahorro de energía para desactivar el sis-
tema inteligente de entrada y arranque.
(P.198)
●Si durante el lavado la llave electrónica se
encuentra en el interior del vehículo y una
de las manillas de las puertas se moja,
puede aparecer un mensaje en la pantalla
de información múltiple y sonar un avisa-
dor acústico en el exterior del vehículo.
Para apagar la alarma, bloquee todas las
puertas.
●Puede que el sensor de bloqueo no fun-
cione correctamente si entra en contacto
con hielo, nieve, barro, etc. Limpie el sen-
sor de bloqueo y acciónelo de nuevo o uti-
lice el sensor de bloqueo de la parte
inferior de la manilla de la puerta.
●Si se aproxima repentinamente la llave al
radio de alcance o a la manilla de la
puerta, es posible que las puertas no se
desbloqueen. En tal caso, vuelva a colocar
la manilla de la puerta en su posición origi-
nal y compruebe si las puertas se desblo-
quean antes de volver a tirar de la manilla.
●Si hay otra llave electrónica en el área de
detección, puede tomar más tiempo de lo
normal desbloquear las puertas después
de agarrar la manilla de la puerta.
■Cuando no se conduce el vehículo
durante periodos de tiempo prolonga-
dos
●Vehículos con función de entrada: Para
evitar el robo del vehículo, no deje la llave

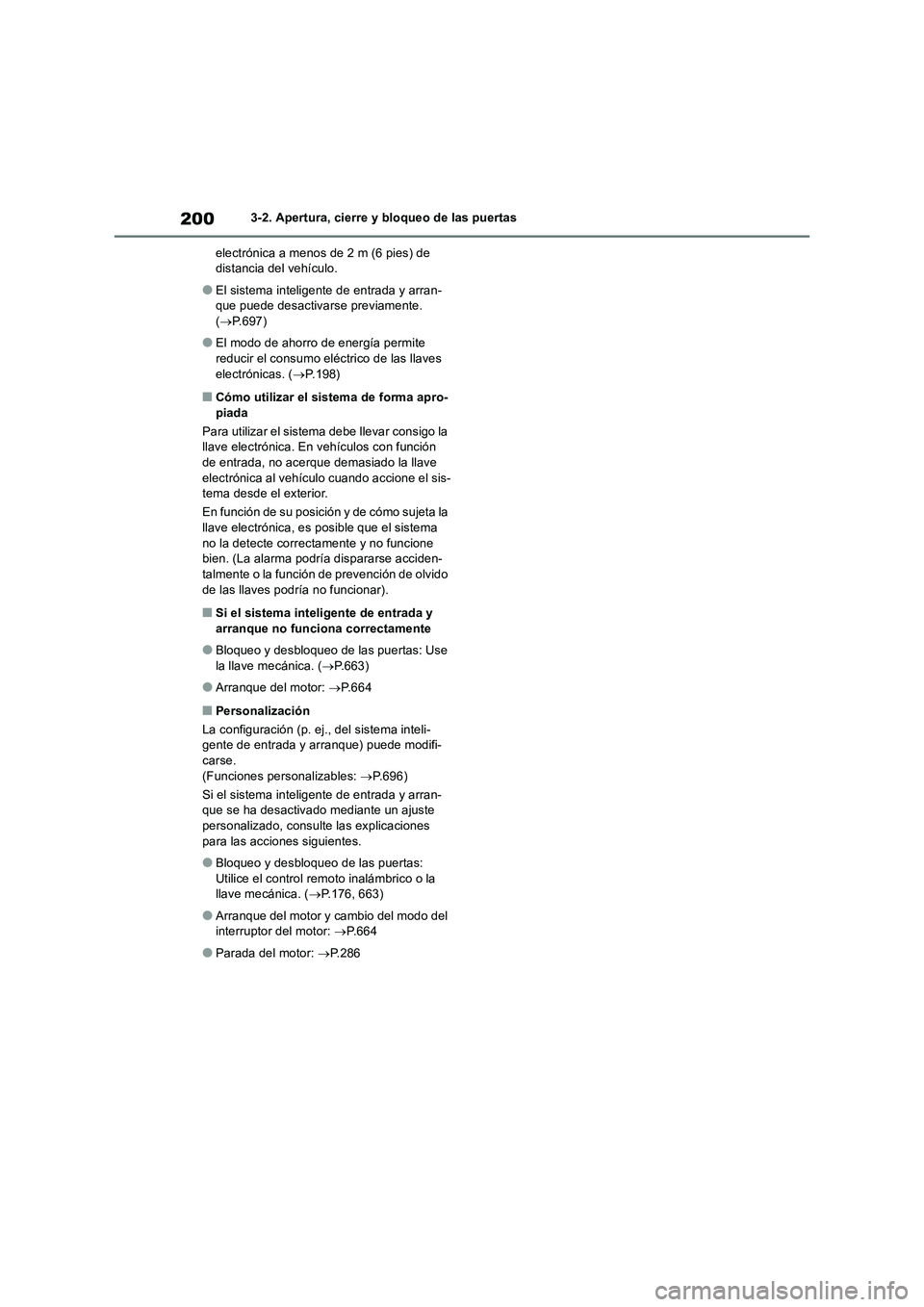

2003-2. Apertura, cierre y bloqueo de las puertas
electrónica a menos de 2 m (6 pies) de
distancia del vehículo.
●El sistema inteligente de entrada y arran-
que puede desactivarse previamente.
(P.697)
●El modo de ahorro de energía permite
reducir el consumo eléctrico de las llaves
electrónicas. (P.198)
■Cómo utilizar el sistema de forma apro-
piada
Para utilizar el sistema debe llevar consigo la
llave electrónica. En vehículos con función
de entrada, no acerque demasiado la llave
electrónica al vehículo cuando accione el sis-
tema desde el exterior.
En función de su posición y de cómo sujeta la
llave electrónica, es posible que el sistema
no la detecte correctamente y no funcione
bien. (La alarma podría dispararse acciden-
talmente o la función de prevención de olvido
de las llaves podría no funcionar).
■Si el sistema inteligente de entrada y
arranque no funciona correctamente
●Bloqueo y desbloqueo de las puertas: Use
la llave mecánica. (P.663)
●Arranque del motor: P. 6 6 4
■Personalización
La configuración (p. ej., del sistema inteli-
gente de entrada y arranque) puede modifi-
carse.
(Funciones personalizables: P.696)
Si el sistema inteligente de entrada y arran-
que se ha desactivado mediante un ajuste
personalizado, consulte las explicaciones
para las acciones siguientes.
●Bloqueo y desbloqueo de las puertas:
Utilice el control remoto inalámbrico o la
llave mecánica. (P.176, 663)
●Arranque del motor y cambio del modo del
interruptor del motor: P.664
●Parada del motor: P.286
