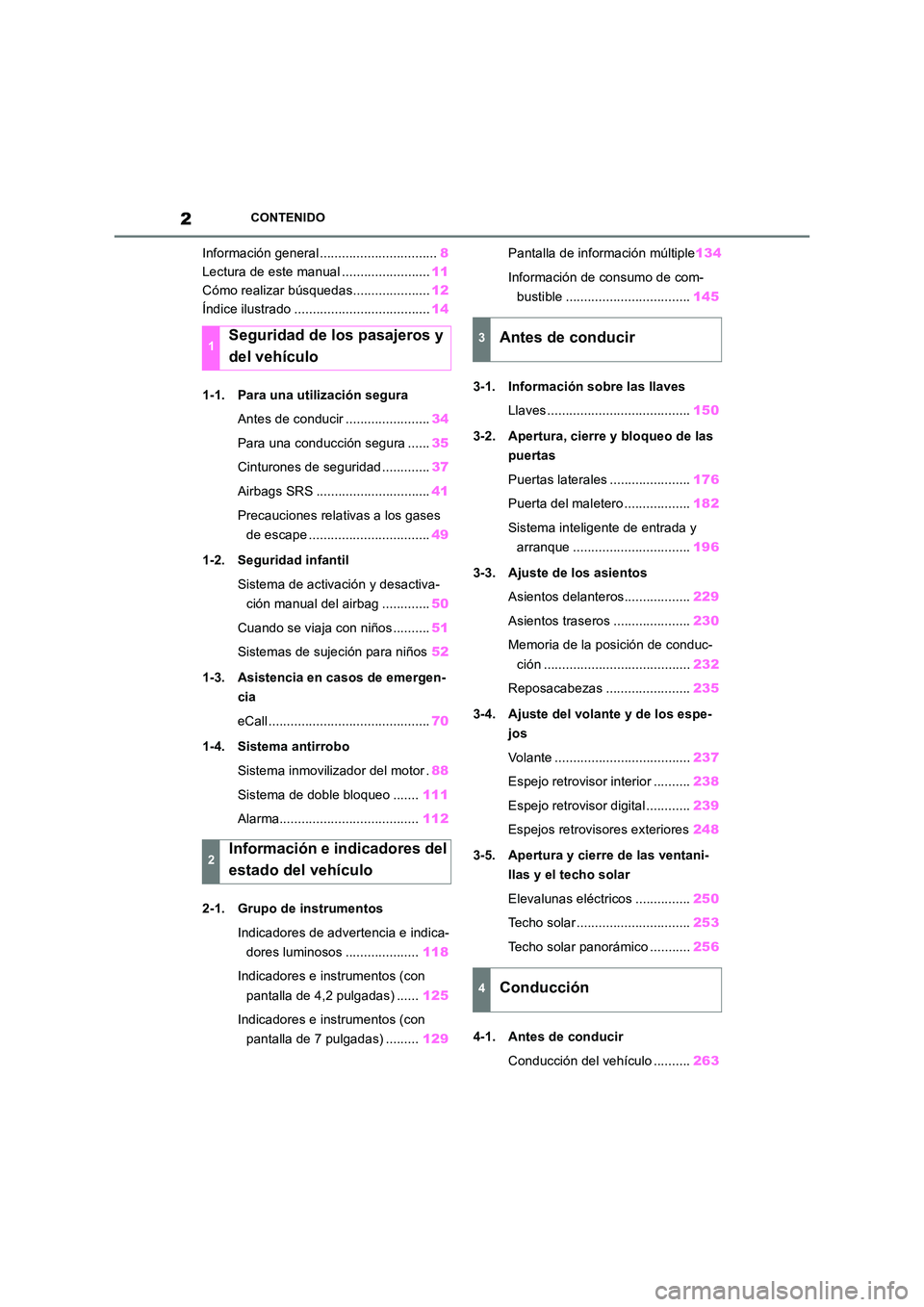

2CONTENIDO
Información general ................................8
Lectura de este manual ........................ 11
Cómo realizar búsquedas..................... 12
Índice ilustrado ..................................... 14
1-1. Para una utilización segura
Antes de conducir ....................... 34
Para una conducción segura ...... 35
Cinturones de seguridad ............. 37
Airbags SRS ............................... 41
Precauciones relativas a los gases
de escape ................................. 49
1-2. Seguridad infantil
Sistema de activación y desactiva-
ción manual del airbag ............. 50
Cuando se viaja con niños .......... 51
Sistemas de sujeción para niños 52
1-3. Asistencia en casos de emergen-
cia
eCall ............................................ 70
1-4. Sistema antirrobo
Sistema inmovilizador del motor . 88
Sistema de doble bloqueo ....... 111
Alarma...................................... 112
2-1. Grupo de instrumentos
Indicadores de advertencia e indica-
dores luminosos .................... 118
Indicadores e instrumentos (con
pantalla de 4,2 pulgadas) ...... 125
Indicadores e instrumentos (con
pantalla de 7 pulgadas) ......... 129
Pantalla de información múltiple 134
Información de consumo de com-
bustible .................................. 145
3-1. Información sobre las llaves
Llaves ....................................... 150
3-2. Apertura, cierre y bloqueo de las
puertas
Puertas laterales ...................... 176
Puerta del maletero .................. 182
Sistema inteligente de entrada y
arranque ................................ 196
3-3. Ajuste de los asientos
Asientos delanteros.................. 229
Asientos traseros ..................... 230
Memoria de la posición de conduc-
ción ........................................ 232
Reposacabezas ....................... 235
3-4. Ajuste del volante y de los espe-
jos
Volante ..................................... 237
Espejo retrovisor interior .......... 238
Espejo retrovisor digital ............ 239
Espejos retrovisores exteriores 248
3-5. Apertura y cierre de las ventani-
llas y el techo solar
Elevalunas eléctricos ............... 250
Techo solar ............................... 253
Techo solar panorámico ........... 256
4-1. Antes de conducir
Conducción del vehículo .......... 263
1Seguridad de los pasajeros y
del vehículo
2Información e indicadores del
estado del vehículo
3Antes de conducir
4Conducción

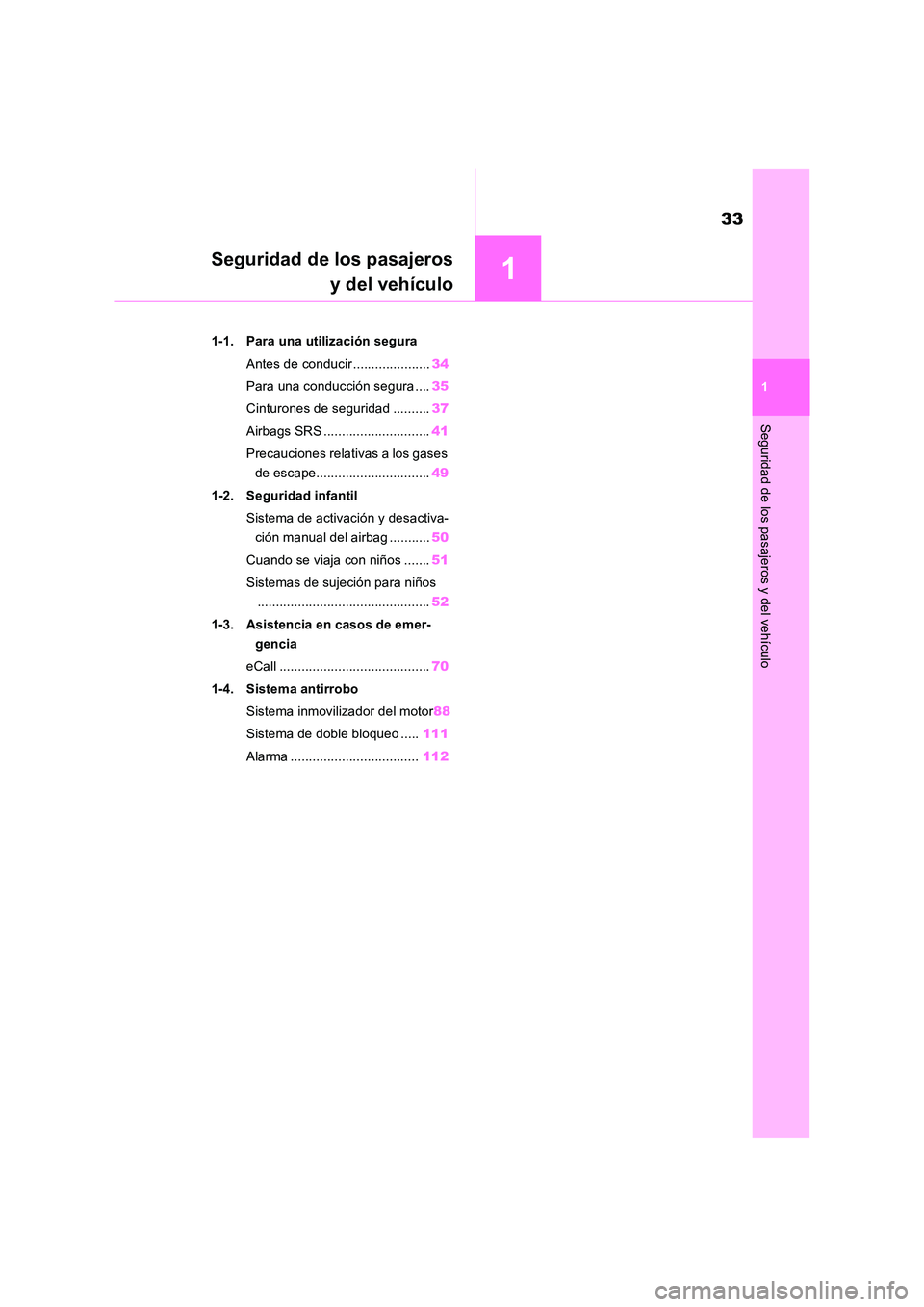

1
33
1
Seguridad de los pasajeros y del vehículo
Seguridad de los pasajeros
y del vehículo
1-1. Para una utilización segura
Antes de conducir ..................... 34
Para una conducción segura .... 35
Cinturones de seguridad .......... 37
Airbags SRS ............................. 41
Precauciones relativas a los gases
de escape............................... 49
1-2. Seguridad infantil
Sistema de activación y desactiva-
ción manual del airbag ........... 50
Cuando se viaja con niños ....... 51
Sistemas de sujeción para niños
............................................... 52
1-3. Asistencia en casos de emer-
gencia
eCall ......................................... 70
1-4. Sistema antirrobo
Sistema inmovilizador del motor 88
Sistema de doble bloqueo ..... 111
Alarma ................................... 112

1121-4. Sistema antirrobo
*: Si el vehículo dispone de ello
■Comprobaciones necesarias
antes de bloquear el vehículo
Para evitar que la alarma o el sistema
antirrobo se disparen inesperada-
mente, asegúrese de que:
 No hay nadie en el vehículo.
 Las ventanillas laterales y el techo
solar (si el vehículo dispone de ello)
o el techo solar panorámico (si el
vehículo dispone de ello) están
cerrados antes de activar la alarma.
 No se han dejado objetos de valor ni
objetos personales en el interior del
vehículo.
■Activación
Cierre las puertas y el capó y bloquee
todas las puertas con la función de
entrada (si el vehículo dispone de ello)
o el control remoto inalámbrico. El sis-
tema se activará automáticamente
transcurridos 30 segundos.
El indicador luminoso pasa de estar encen-
dido a parpadear cuando el sistema está
activado.
■Cancelación o detención
La alarma puede desactivarse o dete-
nerse de cualquiera de las siguientes
formas:
 Desbloquee las puertas con la fun-
ción de entrada (si el vehículo dis-
pone de ello) o con el control remoto
inalámbrico.
 Arranque el motor. (La alarma se
desactivará o se detendrá pasados
unos segundos).
■Mantenimiento del sistema
El vehículo cuenta con un sistema de alarma que no necesita mantenimiento.
Alarma*
La alarma utiliza señales lumino-
sas y acústicas para emitir una
alerta cuando se detecta una intru-
sión.
Si la alarma está activada, se dis-
parará en las siguientes situacio-
nes:
 Una puerta bloqueada se desblo-
quea o se abre sin utilizar la fun-
ción de entrada (si el vehículo
dispone de ello) ni el control
remoto inalámbrico. (Las puertas
se bloquearán de nuevo automáti-
camente).
 Se abre el capó.
 El sensor de intrusión (si el vehí-
culo dispone de ello) detecta
movimiento dentro del vehículo.
(Ejemplo: un intruso rompe una
ventanilla y accede al interior del
vehículo).
 El sensor de inclinación (si el
vehículo dispone de ello) detecta
un cambio en la inclinación del
vehículo.
Activación/cancelación/deten-
ción del sistema de alarma

113
1
1-4. Sistema antirrobo
Seguridad de los pasajeros y del vehículo
■Disparo de la alarma
Es posible que se dispare la alarma en los casos siguientes:(Cuando se detiene la alarma, se desactiva
el sistema de alarma).
●Se desbloquean las puertas con la llave.
●Hay una persona dentro del vehículo que abre una puerta o el capó, o desbloquea el
vehículo mediante un botón interior de blo- queo.
●Si se recarga o cambia la batería con el vehículo bloqueado. ( P.666)
■Bloqueo de las puertas accionado por la alarma
Dependiendo de la situación, la puerta puede bloquearse automáticamente para evitar el
acceso no autorizado al vehículo en los siguientes casos:
●Cuando una persona desbloquea la puerta desde el interior del vehículo y se activa la alarma.
●Con la alarma activada, una persona des-
bloquea la puerta desde el interior del vehículo.
●Cuando se recarga o sustituye la batería.
■Personalización (si el vehículo dispone de ello)
Se puede configurar la alarma para que se desactive cuando se utilice la llave (vehículos
sin sistema inteligente de entrada y arran- que) o la llave mecánica (vehículos con sis-tema inteligente de entrada y arranque) para
desbloquear las puertas. (Funciones personalizables: P.694)
■Detección del sensor de intrusión
y el sensor de inclinación
 La función del sensor de intrusión es
detectar intrusos o movimiento en el
vehículo.
 El sensor de inclinación detecta
cambios en la inclinación del vehí-
culo, como en el caso del remol-
cado.
Este sistema se ha diseñado para evi-
tar el robo del vehículo; sin embargo,
no garantiza una seguridad absoluta
contra todas las intrusiones.
■Activación del sensor de intrusión
y el sensor de inclinación
El sensor de intrusión y el sensor de
inclinación se activarán automática-
mente cuando se active la alarma.
( P. 1 1 2 )
AV I S O
■Para garantizar el funcionamiento
correcto del sistema
No modifique ni extraiga el sistema. Si se modifica o extrae, no se garantiza su correcto funcionamiento.
Sensor de intrusión y sensor
de inclinación (si el vehículo
dispone de ello)

1141-4. Sistema antirrobo
■Cancelación del sensor de intru-
sión y el sensor de inclinación
Si va a dejar mascotas u objetos que se
muevan en el interior del vehículo, ase-
gúrese de desactivar el sensor de intru-
sión y el sensor de inclinación antes de
activar la alarma, ya que se dispararán
al detectar movimiento en el interior del
vehículo.
1 Coloque el interruptor del motor en
OFF.
2 Pulse el interruptor de cancelación
de los sensores de intrusión e incli-
nación.
Pulse de nuevo el interruptor para reactivar los sensores de intr usión e inclinación.
Cada vez que se activan o cancelan el sen- sor de intrusión y el sensor de inclinación, se
muestra un mensaje en la pantalla de infor- mación múltiple.
■Cancelación y reactivación automática
de los sensores de intrusión e inclina- ción
●La alarma seguirá activada aunque los sensores de intrusión e inclinación se can- celen.
●Vehículos sin sistema inteligente de entrada y arranque: Una vez desactivados
los sensores de intrus ión e inclinación, si gira el interruptor del motor a ON o desblo-quea las puertas con el control remoto ina-
lámbrico, se reactiva rán dichos sensores.
●Vehículos con sistema inteligente de
entrada y arranque: Una vez cancelados
los sensores de intrusión e inclinación, si pulsa el interruptor del motor o desbloquea las puertas con la función de entrada (si el
vehículo dispone de ello) o el control remoto inalámbrico, se reactivarán dichos sensores.
●Los sensores de intrus ión y de inclinación se reactivarán automáticamente cuando el
sistema de alarma se active de nuevo.
■Consideraciones sobre la detección del sensor de intrusión
El sensor puede disparar la alarma en las siguientes situaciones:
●Hay personas o animales domésticos en el vehículo.
●Una ventanilla lateral, el techo solar (si el vehículo dispone de ello) o el techo solar
panorámico (si el vehículo dispone de ello) están abiertos.
En este caso, el sensor puede detectar lo
siguiente:
• Viento o el movimiento de objetos como, por ejemplo, hojas e insectos en el interior
del vehículo • Ondas ultrasónicas emitidas por otros dis-positivos, como los sensores de intrusión
de otros vehículos • El movimiento de personas en el exterior del vehículo
●Elementos inestables en el vehículo, como accesorios móviles o ropa colgando de los

115
1
1-4. Sistema antirrobo
Seguridad de los pasajeros y del vehículo
ganchos para abrigos.
●El vehículo está estacionado en un lugar
donde hay vibraciones o ruidos muy fuer- tes como, por ejemplo, un garaje público.
●Se quita hielo o nieve del vehículo, lo que provoca impactos o vibraciones repetidas.
●El vehículo se encuentra en el interior de un túnel de lavado automático o de alta presión.
●El vehículo recibe impactos como granizo, rayos u otros tipos de impactos o vibracio-
nes repetidos.
■Consideraciones sobre la detección del sensor de inclinación
El sensor puede disparar la alarma en las siguientes situaciones:
●El vehículo se transporta en un transbor-dador, remolque, tren, etc.
●El vehículo está estacionado en un apar-camiento público.
●El vehículo se encuentra en el interior de un túnel de lavado que mueve el vehículo.
●Uno de los neumáticos pierde presión de aire.
●Se eleva el vehículo con un gato.
●Hay un terremoto o la carretera se hunde.
AV I S O
■Para garantizar que el sensor de intrusión funciona correctamente
●Para garantizar el buen funcionamiento de los sensores, no los toque ni los
tape.
●No pulverice los orificios de los senso-
res directamente con ambientadores u otros productos.
●La instalación de accesorios que no sean piezas genuinas de Toyota y la
colocación de objetos entre el asiento del conductor y el del pasajero delan-tero pueden reducir la capacidad de
detección de los sensores.
●Vehículos con sistema inteligente de entrada y arranque: El funcionamiento
del sensor de intrusión se puede cance- lar cuando la llave electrónica está cerca del vehículo.

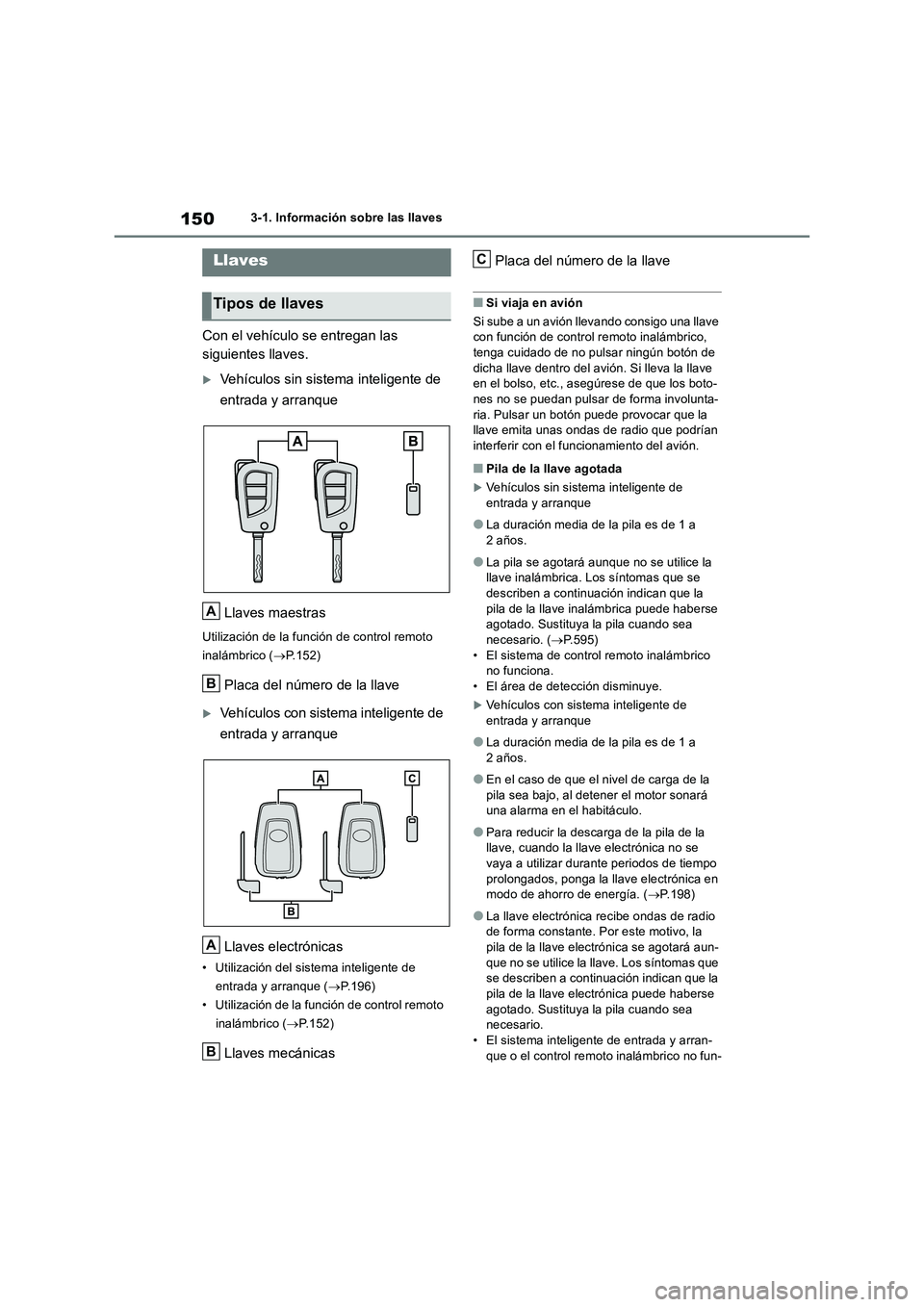

1503-1. Información sobre las llaves
3-1.In formación sobre la s llave s
Con el vehículo se entregan las
siguientes llaves.
Vehículos sin sistema inteligente de
entrada y arranque
Llaves maestras
Utilización de la función de control remoto
inalámbrico (P.152)
Placa del número de la llave
Vehículos con sistema inteligente de
entrada y arranque
Llaves electrónicas
• Utilización del sistema inteligente de
entrada y arranque (P.196)
• Utilización de la función de control remoto
inalámbrico (P.152)
Llaves mecánicasPlaca del número de la llave
■Si viaja en avión
Si sube a un avión llevando consigo una llave
con función de control remoto inalámbrico,
tenga cuidado de no pulsar ningún botón de
dicha llave dentro del avión. Si lleva la llave
en el bolso, etc., asegúrese de que los boto-
nes no se puedan pulsar de forma involunta-
ria. Pulsar un botón puede provocar que la
llave emita unas ondas de radio que podrían
interferir con el funcionamiento del avión.
■Pila de la llave agotada
Vehículos sin sistema inteligente de
entrada y arranque
●La duración media de la pila es de 1 a
2 años.
●La pila se agotará aunque no se utilice la
llave inalámbrica. Los síntomas que se
describen a continuación indican que la
pila de la llave inalámbrica puede haberse
agotado. Sustituya la pila cuando sea
necesario. (P.595)
• El sistema de control remoto inalámbrico
no funciona.
• El área de detección disminuye.
Vehículos con sistema inteligente de
entrada y arranque
●La duración media de la pila es de 1 a
2 años.
●En el caso de que el nivel de carga de la
pila sea bajo, al detener el motor sonará
una alarma en el habitáculo.
●Para reducir la descarga de la pila de la
llave, cuando la llave electrónica no se
vaya a utilizar durante periodos de tiempo
prolongados, ponga la llave electrónica en
modo de ahorro de energía. (P.198)
●La llave electrónica recibe ondas de radio
de forma constante. Por este motivo, la
pila de la llave electrónica se agotará aun-
que no se utilice la llave. Los síntomas que
se describen a continuación indican que la
pila de la llave electrónica puede haberse
agotado. Sustituya la pila cuando sea
necesario.
• El sistema inteligente de entrada y arran-
que o el control remoto inalámbrico no fun-
Llaves
Tipos de llaves
A
B
A
B
C

177
3
3-2. Apertura, cierre y bloqueo de las puertas
Antes de conducir
correctamente.
Pulse y mantenga pulsado para cerrar las
ventanillas laterales y el techo solar (si el
vehículo dispone de ello) o el techo solar
panorámico (si el vehículo dispone de ello).*
2 Desbloquea todas las puertas
Pulse y mantenga pulsado para abrir las
ventanillas laterales y el techo solar (si el
vehículo dispone de ello) o el techo solar
panorámico (si el vehículo dispone de ello).*
*: Estos ajustes se deben personalizar en
un distribuidor o taller de reparaciones
Toyota autorizado, o en cualquier otro
taller de reparaciones cualificado.
■Por medio de la llave
Vehículos sin sistema inteligente de
entrada y arranque
1 Bloquea todas las puertas
Gire y mantenga en esa posición para cerrar
las ventanillas laterales.*
2 Desbloquea todas las puertas
Gire y mantenga en esa posición para abrir
las ventanillas laterales.*
*: Estos ajustes se deben personalizar en
un distribuidor o taller de reparaciones
Toyota autorizado, o en cualquier otro
taller de reparaciones cualificado.
Vehículos con sistema inteligente de
entrada y arranque
Las puertas también pueden blo-
quearse y desbloquearse con la llave
mecánica. ( P.663)
■Accionamiento de la función de desblo-
queo de las puertas (vehículos con sis- tema inteligente de entrada y arranque que disponen de función de entrada)
Es posible definir las puertas que se desblo-
quearán con la función de entrada mediante el control remoto inalámbrico.
1 Coloque el interruptor del motor en OFF.
2 Cancele el sensor de intrusión y el sen- sor de inclinación del sistema de alarma
para evitar que se dispare la alarma inde- bidamente durante el cambio de los ajus-tes. (si el vehículo dispone de ello)
( P. 1 1 3 )
3 Cuando el indicador luminoso de la llave no esté encendido, pulse y mantenga
pulsado el botón o
durante aproximadamente 5 segundos mientras pulsa y mantiene pulsado
.
El ajuste cambia cada vez que se ejecuta
una operación, como se muestra a continua-
ción. (Para cambiar la configuración de forma
continua, suelte los botones, espere
5 segundos como mínimo y repita el paso 3).
