2018 TOYOTA RAV4 Manual del propietario (in Spanish)

345
4
4-5. Utilización de los sistemas de ayuda a la conducción
Conducción
■Función de advertencia de cam-
bio involuntario de carril
Cuando el sistema determina que el
vehículo podría salirse del carril o de la
trayectoria*, muestra una advertencia
en la pantalla de información múltiple y
hace sonar el avisador acústico de
advertencia para advertir al conductor.
ADVERTENCIA
●El vehículo se conduce en una zona sin
líneas blancas (amarillas), como delante de una barrera de peaje o un puesto de control, en una intersección,
etc.
●Las líneas blancas (amarillas) presen- tan irregularidades, tienen marcas en
relieve o hay piedras.
●Las líneas blancas (amarillas) no se ven o resultan difíciles de ver debido a
arena, etc.
●El vehículo se conduce por una carre- tera mojada por la lluvia, con charcos,
etc.
●Las líneas de tráfico son amarillas (que pueden resultar más difíciles de recono-
cer que las líneas blancas).
●Las líneas blancas (amarillas) pasan por encima de un bordillo, etc.
●El vehículo se conduce por una carre-tera de superficie brillante, por ejemplo de hormigón.
●Si el borde de la carretera no es claro o no está recto.
●El vehículo se conduce por una superfi-cie que brilla a consecuencia de la luz reflejada en ella, etc.
●El vehículo se conduce por un lugar donde la iluminación cambia de forma repentina, como a la entrada o la salida
de un túnel, etc.
●La luz de los faros de un vehículo que circula en sentido contrario, el sol, etc.,
inciden en la cámara.
●El vehículo se conduce por una pen- diente.
●El vehículo se conduce por una carre-tera que se inclina a izquierda o dere-cha, o por una carretera sinuosa.
●El vehículo se conduce por una carre-tera abrupta o sin asfaltar.
●El carril es excesivamente estrecho o ancho.
●El vehículo está demasiado inclinado debido a que lleva una carga pesada o a que la presión de inflado de los neu-
máticos es incorrecta.
●La distancia con respecto al vehículo precedente es demasiado corta.
●El vehículo sube o baja en gran medida durante la conducción debido al estado de la carretera (carreteras en mal
estado o juntas en la carretera).
●Cuando se conduce dentro de un túnel o por la noche con los faros apagados,
o cuando la luz de un faro es tenue por- que la lente está sucia o desalineada.
●El vehículo sufre el impacto de viento
lateral.
●El viento generado por un vehículo que circula en un carril cercano afecta a su
vehículo.
●El vehículo acaba de cambiar de carril o ha cruzado una intersección.
●Se están usando neumáticos que difie-ren en cuanto a estructura, fabricante, marca o dibujo de la banda de roda-
dura.
●Se han colocado neumáticos de invierno, etc.
●El vehículo se conduce a una velocidad extremadamente alta.
Funciones incluidas en el sis-
t e m a LTA

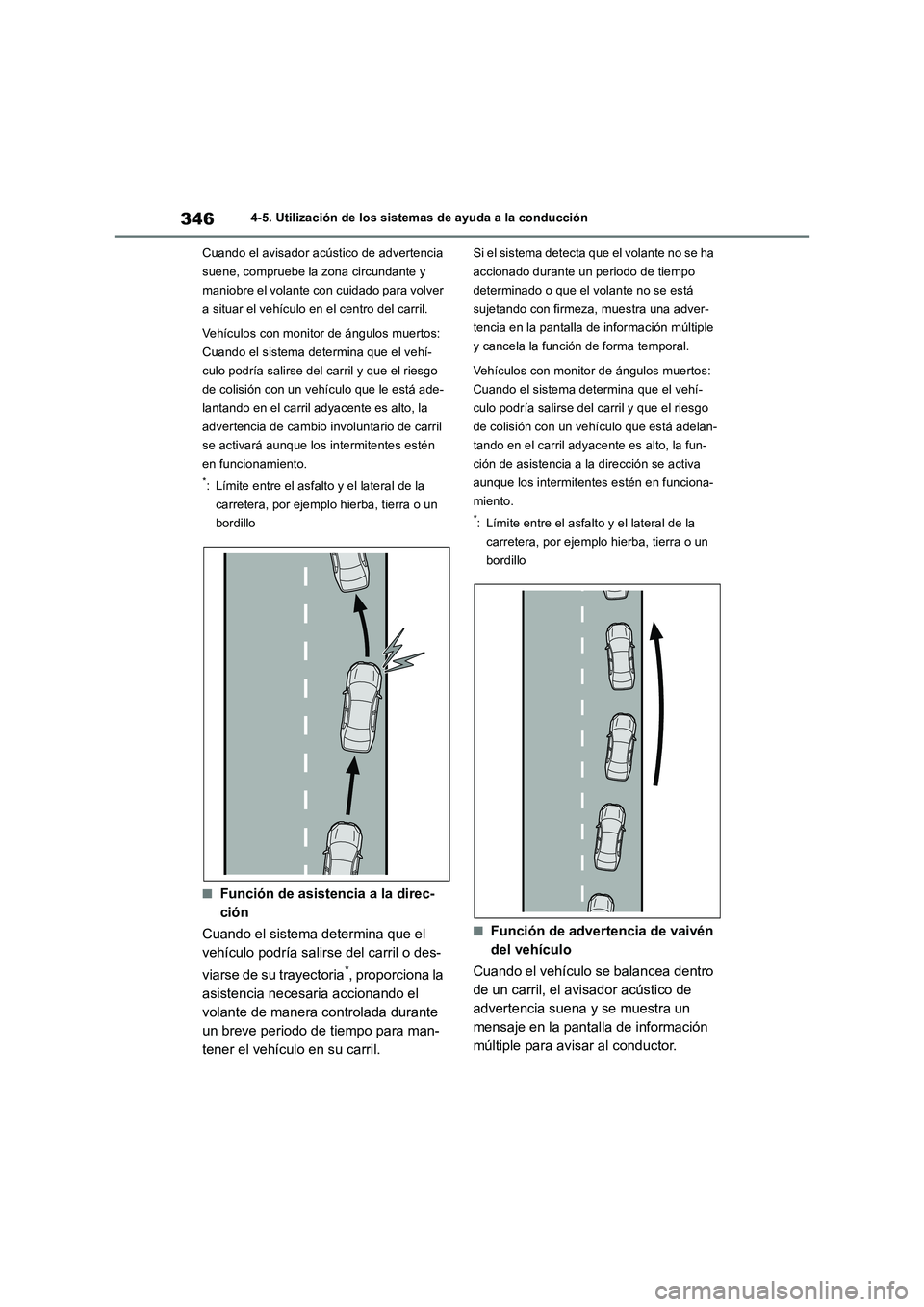

3464-5. Utilización de los sistemas de ayuda a la conducción
Cuando el avisador acústico de advertencia
suene, compruebe la zona circundante y
maniobre el volante con cuidado para volver
a situar el vehículo en el centro del carril.
Vehículos con monitor de ángulos muertos:
Cuando el sistema determina que el vehí-
culo podría salirse del carril y que el riesgo
de colisión con un vehículo que le está ade-
lantando en el carril adyacente es alto, la
advertencia de cambio involuntario de carril
se activará aunque los intermitentes estén
en funcionamiento.
*: Límite entre el asfalto y el lateral de la
carretera, por ejemplo hierba, tierra o un
bordillo
■Función de asistencia a la direc-
ción
Cuando el sistema determina que el
vehículo podría salirse del carril o des-
viarse de su trayectoria
*, proporciona la
asistencia necesaria accionando el
volante de manera controlada durante
un breve periodo de tiempo para man-
tener el vehículo en su carril.
Si el sistema detecta que el volante no se ha
accionado durante un periodo de tiempo
determinado o que el volante no se está
sujetando con firmeza, muestra una adver-
tencia en la pantalla de información múltiple
y cancela la función de forma temporal.
Vehículos con monitor de ángulos muertos:
Cuando el sistema determina que el vehí-
culo podría salirse del carril y que el riesgo
de colisión con un vehículo que está adelan-
tando en el carril adyacente es alto, la fun-
ción de asistencia a la dirección se activa
aunque los intermitentes estén en funciona-
miento.
*: Límite entre el asfalto y el lateral de la
carretera, por ejemplo hierba, tierra o un
bordillo
■Función de advertencia de vaivén
del vehículo
Cuando el vehículo se balancea dentro
de un carril, el avisador acústico de
advertencia suena y se muestra un
mensaje en la pantalla de información
múltiple para avisar al conductor.

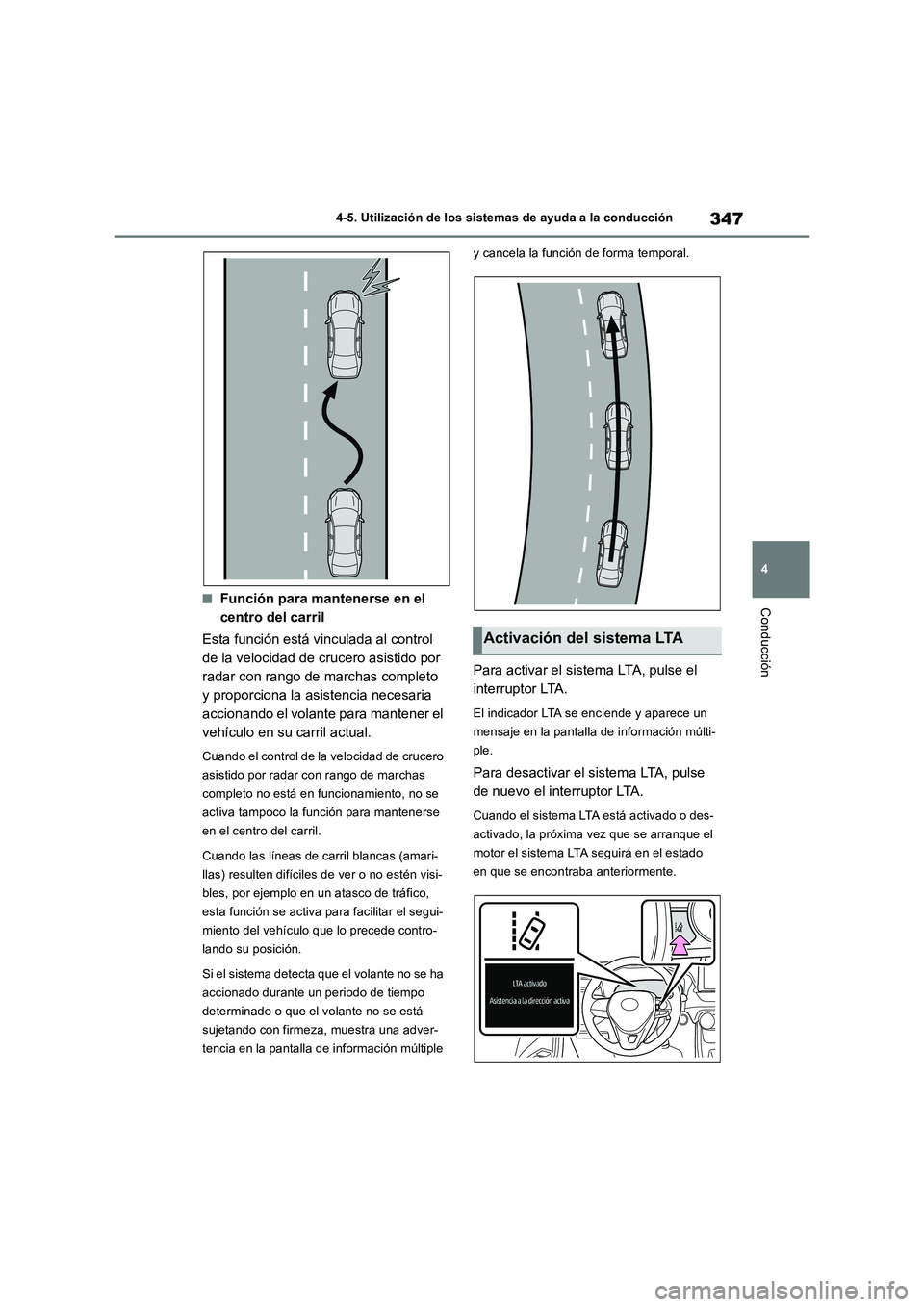

347
4 4-5. Utilización de los sistemas de ayuda a la conducción
Conducción■Función para mantenerse en el
centro del carril
Esta función está vinculada al control
de la velocidad de crucero asistido por
radar con rango de marchas completo
y proporciona la asistencia necesaria
accionando el volante para mantener el
vehículo en su carril actual.
Cuando el control de la velocidad de crucero
asistido por radar con rango de marchas
completo no está en funcionamiento, no se
activa tampoco la función para mantenerse
en el centro del carril.
Cuando las líneas de carril blancas (amari-
llas) resulten difíciles de ver o no estén visi-
bles, por ejemplo en un atasco de tráfico,
esta función se activa para facilitar el segui-
miento del vehículo que lo precede contro-
lando su posición.
Si el sistema detecta que el volante no se ha
accionado durante un periodo de tiempo
determinado o que el volante no se está
sujetando con firmeza, muestra una adver-
tencia en la pantalla de información múltiple y cancela la función de forma temporal.
Para activar el sistema LTA, pulse el
interruptor LTA.
El indicador LTA se enciende y aparece un
mensaje en la pantalla de información múlti-
ple.
Para desactivar el sistema LTA, pulse
de nuevo el interruptor LTA.
Cuando el sistema LTA está activado o des-
activado, la próxima vez que se arranque el
motor el sistema LTA seguirá en el estado
en que se encontraba anteriormente.
Activación del sistema LTA

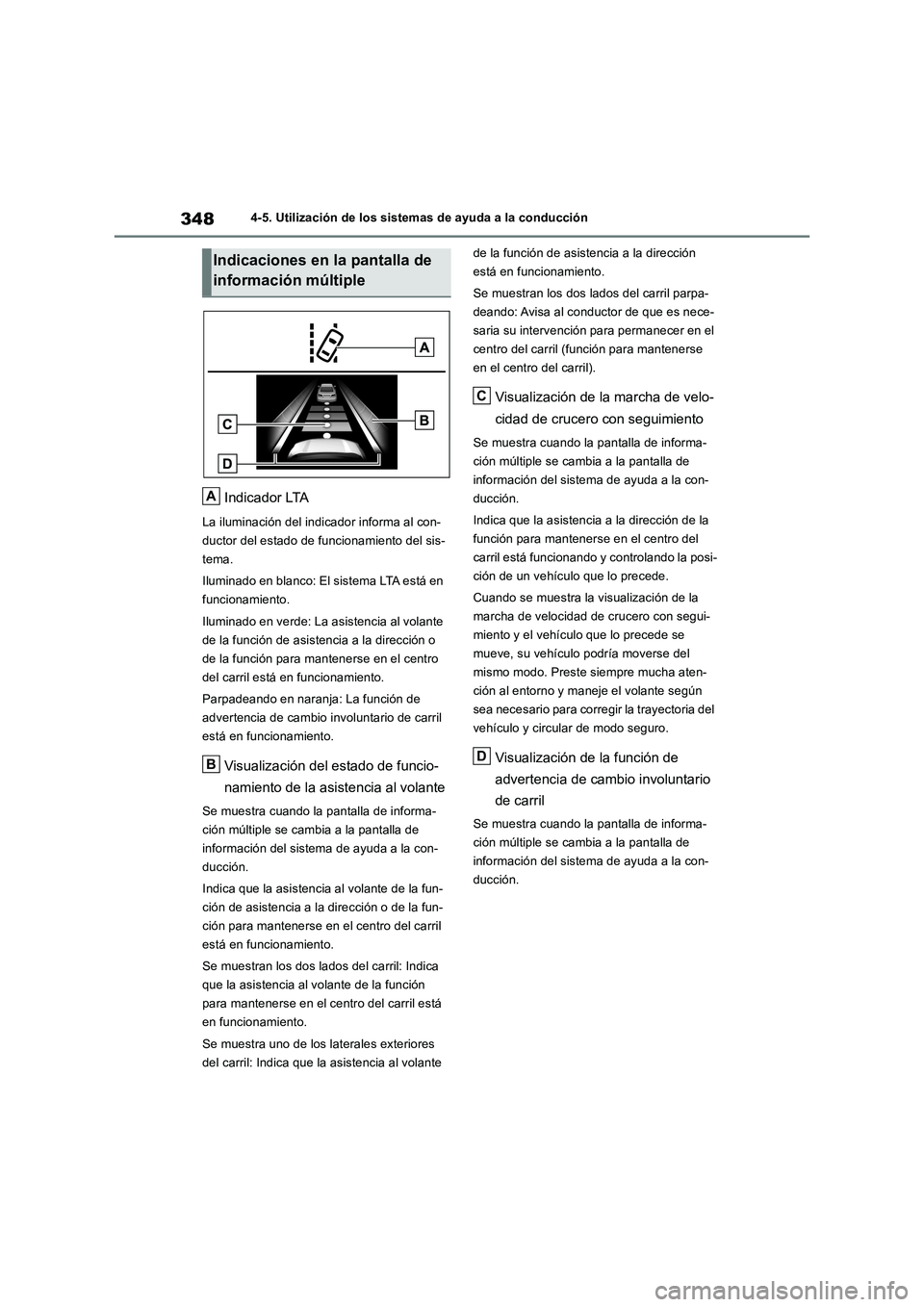

3484-5. Utilización de los sistemas de ayuda a la conducción
Indicador LTA
La iluminación del indicador informa al con-
ductor del estado de funcionamiento del sis-
tema.
Iluminado en blanco: El sistema LTA está en
funcionamiento.
Iluminado en verde: La asistencia al volante
de la función de asistencia a la dirección o
de la función para mantenerse en el centro
del carril está en funcionamiento.
Parpadeando en naranja: La función de
advertencia de cambio involuntario de carril
está en funcionamiento.
Visualización del estado de funcio-
namiento de la asistencia al volante
Se muestra cuando la pantalla de informa-
ción múltiple se cambia a la pantalla de
información del sistema de ayuda a la con-
ducción.
Indica que la asistencia al volante de la fun-
ción de asistencia a la dirección o de la fun-
ción para mantenerse en el centro del carril
está en funcionamiento.
Se muestran los dos lados del carril: Indica
que la asistencia al volante de la función
para mantenerse en el centro del carril está
en funcionamiento.
Se muestra uno de los laterales exteriores
del carril: Indica que la asistencia al volante de la función de asistencia a la dirección
está en funcionamiento.
Se muestran los dos lados del carril parpa-
deando: Avisa al conductor de que es nece-
saria su intervención para permanecer en el
centro del carril (función para mantenerse
en el centro del carril).
Visualización de la marcha de velo-
cidad de crucero con seguimiento
Se muestra cuando la pantalla de informa-
ción múltiple se cambia a la pantalla de
información del sistema de ayuda a la con-
ducción.
Indica que la asistencia a la dirección de la
función para mantenerse en el centro del
carril está funcionando y controlando la posi-
ción de un vehículo que lo precede.
Cuando se muestra la visualización de la
marcha de velocidad de crucero con segui-
miento y el vehículo que lo precede se
mueve, su vehículo podría moverse del
mismo modo. Preste siempre mucha aten-
ción al entorno y maneje el volante según
sea necesario para corregir la trayectoria del
vehículo y circular de modo seguro.
Visualización de la función de
advertencia de cambio involuntario
de carril
Se muestra cuando la pantalla de informa-
ción múltiple se cambia a la pantalla de
información del sistema de ayuda a la con-
ducción.
Indicaciones en la pantalla de
información múltiple
A
B
C
D

349
4 4-5. Utilización de los sistemas de ayuda a la conducción
Conducción
El interior de las líneas mostradas es
blanco
Indica que el sistema reconoce las líneas
blancas (amarillas) o una trayectoria
*.
Cuando el vehículo se desvía del carril, la
línea blanca mostrada en el lado del que se
desvía el vehículo parpadea en naranja.
El interior de las líneas mostradas es
negro
Indica que el sistema no puede reconocer
las líneas blancas (amarillas) o una trayecto-
ria
*, o que se ha cancelado temporalmente.
*: Límite entre el asfalto y el lateral de la
carretera, por ejemplo hierba, tierra o un
bordillo
■Condiciones de funcionamiento de
cada función
●Función de advertencia de cambio involun-
tario de carril
Esta función se acciona cuando se cumplen
todas las condiciones siguientes.
• El sistema LTA está activado.• La velocidad del vehículo es de aproxima-
damente 50 km/h (32 mph) o más.
*1
• El sistema reconoce las líneas de carril
blancas (amarillas) o una trayectoria*2.
(Cuando se reconoce una línea blanca
[amarilla] o una trayectoria
*2 solo en un
lateral, el sistema se activará únicamente
para el lado correspondiente).
• El ancho del carril es de aproximadamente
3 m (9,8 pies) o más.
• La palanca de los intermitentes no se ha
accionado. (Vehículos con monitor de
ángulos muertos: Excepto cuando hay un
vehículo en el carril del lado para el cual se
ha accionado el intermitente)
• El vehículo no se conduce por una curva
pronunciada.
• No se ha detectado ninguna avería en el
sistema. (P.351)
*1: La función se acciona incluso si la veloci-
dad del vehículo es inferior a aproximada-
mente 50 km/h (32 mph) cuando la
función para mantenerse en el centro del
carril está en funcionamiento.
*2: Límite entre el asfalto y el lateral de la
carretera, por ejemplo hierba, tierra o un
bordillo
●Función de asistencia a la dirección
Esta función se activa cuando se cumplen
todas las condiciones siguientes, además de
las condiciones de funcionamiento para la
función de advertencia de cambio involunta-
rio de carril.
• La configuración de “Asist. dir” en la panta-
lla de la pantalla de información múlti-
ple está definida en “Act.”. (P.134)
• El vehículo no se ha acelerado ni desace-
lerado en una cantidad fija determinada o
más.
• El volante no se ha accionado con la
fuerza adecuada para cambiar de carril.
• Los sistemas ABS, VSC, TRC y PCS no
están en funcionamiento.
• El TRC o el VSC no están desactivados.
• No aparece la advertencia de que se han
retirado las manos del volante. (P.351)
●Función de advertencia de vaivén del vehí-

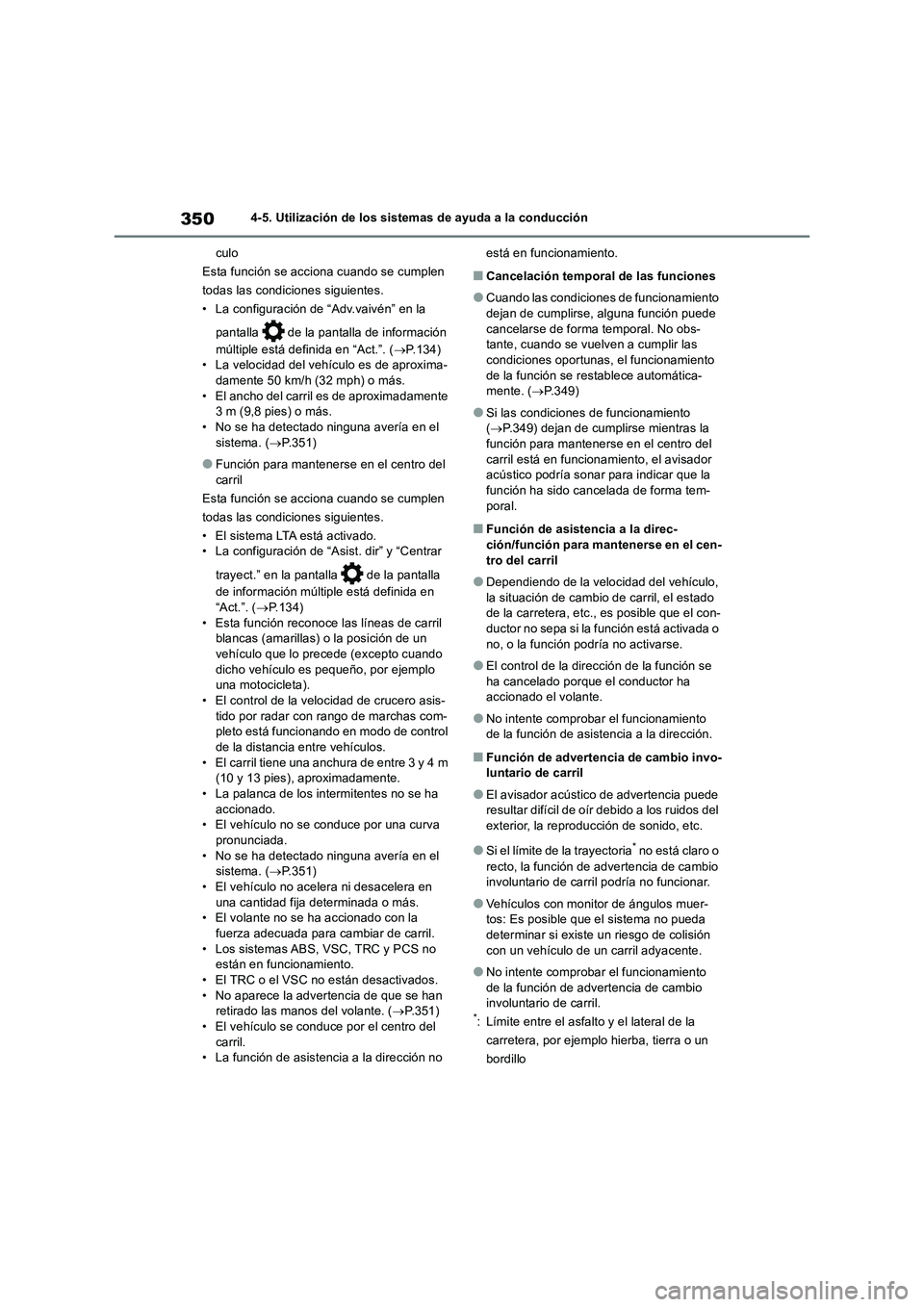

3504-5. Utilización de los sistemas de ayuda a la conducción
culo
Esta función se acciona cuando se cumplen
todas las condiciones siguientes.
• La configuración de “Adv.vaivén” en la
pantalla de la pantalla de información
múltiple está definida en “Act.”. (P.134)
• La velocidad del vehículo es de aproxima-
damente 50 km/h (32 mph) o más.
• El ancho del carril es de aproximadamente
3 m (9,8 pies) o más.
• No se ha detectado ninguna avería en el
sistema. (P.351)
●Función para mantenerse en el centro del
carril
Esta función se acciona cuando se cumplen
todas las condiciones siguientes.
• El sistema LTA está activado.
• La configuración de “Asist. dir” y “Centrar
trayect.” en la pantalla de la pantalla
de información múltiple está definida en
“Act.”. (P.134)
• Esta función reconoce las líneas de carril
blancas (amarillas) o la posición de un
vehículo que lo precede (excepto cuando
dicho vehículo es pequeño, por ejemplo
una motocicleta).
• El control de la velocidad de crucero asis-
tido por radar con rango de marchas com-
pleto está funcionando en modo de control
de la distancia entre vehículos.
• El carril tiene una anchura de entre 3 y 4 m
(10 y 13 pies), aproximadamente.
• La palanca de los intermitentes no se ha
accionado.
• El vehículo no se conduce por una curva
pronunciada.
• No se ha detectado ninguna avería en el
sistema. (P.351)
• El vehículo no acelera ni desacelera en
una cantidad fija determinada o más.
• El volante no se ha accionado con la
fuerza adecuada para cambiar de carril.
• Los sistemas ABS, VSC, TRC y PCS no
están en funcionamiento.
• El TRC o el VSC no están desactivados.
• No aparece la advertencia de que se han
retirado las manos del volante. (P.351)
• El vehículo se conduce por el centro del
carril.
• La función de asistencia a la dirección no está en funcionamiento.
■Cancelación temporal de las funciones
●Cuando las condiciones de funcionamiento
dejan de cumplirse, alguna función puede
cancelarse de forma temporal. No obs-
tante, cuando se vuelven a cumplir las
condiciones oportunas, el funcionamiento
de la función se restablece automática-
mente. (P.349)
●Si las condiciones de funcionamiento
(P.349) dejan de cumplirse mientras la
función para mantenerse en el centro del
carril está en funcionamiento, el avisador
acústico podría sonar para indicar que la
función ha sido cancelada de forma tem-
poral.
■Función de asistencia a la direc-
ción/función para mantenerse en el cen-
tro del carril
●Dependiendo de la velocidad del vehículo,
la situación de cambio de carril, el estado
de la carretera, etc., es posible que el con-
ductor no sepa si la función está activada o
no, o la función podría no activarse.
●El control de la dirección de la función se
ha cancelado porque el conductor ha
accionado el volante.
●No intente comprobar el funcionamiento
de la función de asistencia a la dirección.
■Función de advertencia de cambio invo-
luntario de carril
●El avisador acústico de advertencia puede
resultar difícil de oír debido a los ruidos del
exterior, la reproducción de sonido, etc.
●Si el límite de la trayectoria* no está claro o
recto, la función de advertencia de cambio
involuntario de carril podría no funcionar.
●Vehículos con monitor de ángulos muer-
tos: Es posible que el sistema no pueda
determinar si existe un riesgo de colisión
con un vehículo de un carril adyacente.
●No intente comprobar el funcionamiento
de la función de advertencia de cambio
involuntario de carril.
*: Límite entre el asfalto y el lateral de la
carretera, por ejemplo hierba, tierra o un
bordillo

351
4 4-5. Utilización de los sistemas de ayuda a la conducción
Conducción
■Advertencia de que se han retirado las
manos del volante
En las situaciones siguientes, se visualizarán
en la pantalla de información múltiple un
mensaje de advertencia instando al conduc-
tor a agarrar el volante y el símbolo mostrado
en la ilustración para advertir al conductor. La
advertencia se detiene cuando el sistema
determina que el conductor sujeta el volante.
Mantenga siempre las manos en el volante
cuando utilice el sistema, independiente-
mente de las advertencias.
●Cuando el sistema determina que el con-
ductor está conduciendo sin sujetar el
volante mientras el sistema está en funcio-
namiento
Si el conductor sigue sin poner las manos en
el volante, suena el avisador acústico, se
avisa al conductor y la función se cancela
temporalmente. Esta advertencia también
funciona del mismo modo cuando el conduc-
tor acciona el volante de forma continua y
muy levemente.
●Cuando el sistema determina que el vehí-
culo podría no girar y salirse del carril al
recorrer una curva
Dependiendo del estado del vehículo y de la
carretera, la advertencia podría no activarse.
Además, si el sistema considera que el vehí-
culo está circulando por una curva, las adver-
tencias se emitirán antes que cuando está en
una recta.
●Cuando el sistema determina que el con-
ductor está conduciendo sin sujetar el
volante mientras la asistencia al volante de
la función de asistencia a la dirección está
en funcionamiento.
Si el conductor sigue sin poner las manos en
el volante mientras la asistencia al volante
está en funcionamiento, suena el avisador acústico y se avisa al conductor. Cada vez
que suena el avisador acústico, suena
durante más tiempo.
■Función de advertencia de vaivén del
vehículo
Cuando el sistema determina que el vehículo
se está balanceando y la función de adver-
tencia de vaivén del vehículo está activa,
suena un avisador acústico y se muestran
simultáneamente en la pantalla de informa-
ción múltiple tanto un mensaje de adverten-
cia que insta al conductor a descansar como
el símbolo mostrado en la ilustración.
Dependiendo del estado del vehículo y de la
carretera, la advertencia podría no activarse.
■Mensaje de advertencia
Si el mensaje de advertencia siguiente se
muestra en la pantalla de información múlti-
ple y el indicador LTA se ilumina en color
naranja, siga el procedimiento de localiza-
ción y resolución de problemas oportuno.
Además, si se muestra algún mensaje de
advertencia distinto, siga las instrucciones
indicadas en la pantalla.
●“Avería de LTA Visite su concesionario”
El sistema podría no estar funcionando
correctamente. Lleve el vehículo a un distri-
buidor o taller de reparaciones Toyota autori-
zado, o a cualquier otro taller de
reparaciones cualificado, para que lo inspec-
cionen.
●“LTA no disponible”
El sistema se ha cancelado temporalmente
debido a una avería en un sensor distinto a la
cámara frontal. Desactive el sistema LTA,
espere un breve periodo de tiempo y, a conti-
nuación, vuelva a activar el sistema LTA.

3524-5. Utilización de los sistemas de ayuda a la conducción
●“LTA no disponible a velocidad actual”
La función no se puede utilizar porque la
velocidad del vehículo supera el rango de
funcionamiento del sistema LTA. Conduzca
más despacio.
■Personalización
Los ajustes de la función se pueden cambiar.
(P.140)*: Si el vehículo dispone de ello
LDA (advertencia de cam-
bio involuntario de carril
con control de la direc-
ción)
*
Cuando se circula por autopistas y
autovías con líneas de carril blan-
cas (amarillas), esta función
advierte al conductor cuando
existe el riesgo de que el vehículo
se desvíe de su carril o de su tra-
yectoria
* y le ayuda a permanecer
en su carril o a mantener la trayec-
toria
* accionando el volante.
El sistema LDA reconoce las
líneas blancas (amarillas) del carril
o una trayectoria
* mediante la
cámara frontal. Además, detecta
los vehículos que lo preceden uti-
lizando la cámara frontal y el
radar.
*: Límite entre el asfalto y el lateral de la
carretera, por ejemplo hierba, tierra o
un bordillo
