2018 TOYOTA RAV4 Manual del propietario (in Spanish)

521
6
6-1. Utilización del sistema de aire acondicionado y del desempañador
Elementos del interior del vehículo
*: Si el vehículo dispone de ello
Interruptor del modo automático
Interruptor de control de la temperatura del lado izquierdo
Interruptor de control de la temperatura del lado derecho
Interruptor “DUAL”
Interruptor “OFF”
Interruptor del desempañador del parabrisas
Interruptor del desempañador de la luneta trasera y de los desempañadores de
los espejos retrovisores exteriores
Interruptor de personalización del soplador
Interruptor de disminución de la velocidad del ventilador
Interruptor de incremento de la velocidad del ventilador
Interruptor de control del modo de caudal de aire
Interruptor de modo de aire exterior/de recirculación de aire
Interruptor del modo S-FLOW
Interruptor “A/C”
Sistema de aire acondicionado automático*
Las salidas de aire y la velocidad del ventilador se ajustan automática-
mente en función de la temperatura seleccionada.
Controles del aire acondicionado
A
B
C
D
E
F
G
H
I
J
K
L
M
N

5226-1. Utilización del sistema de aire acondicionado y del desempañador

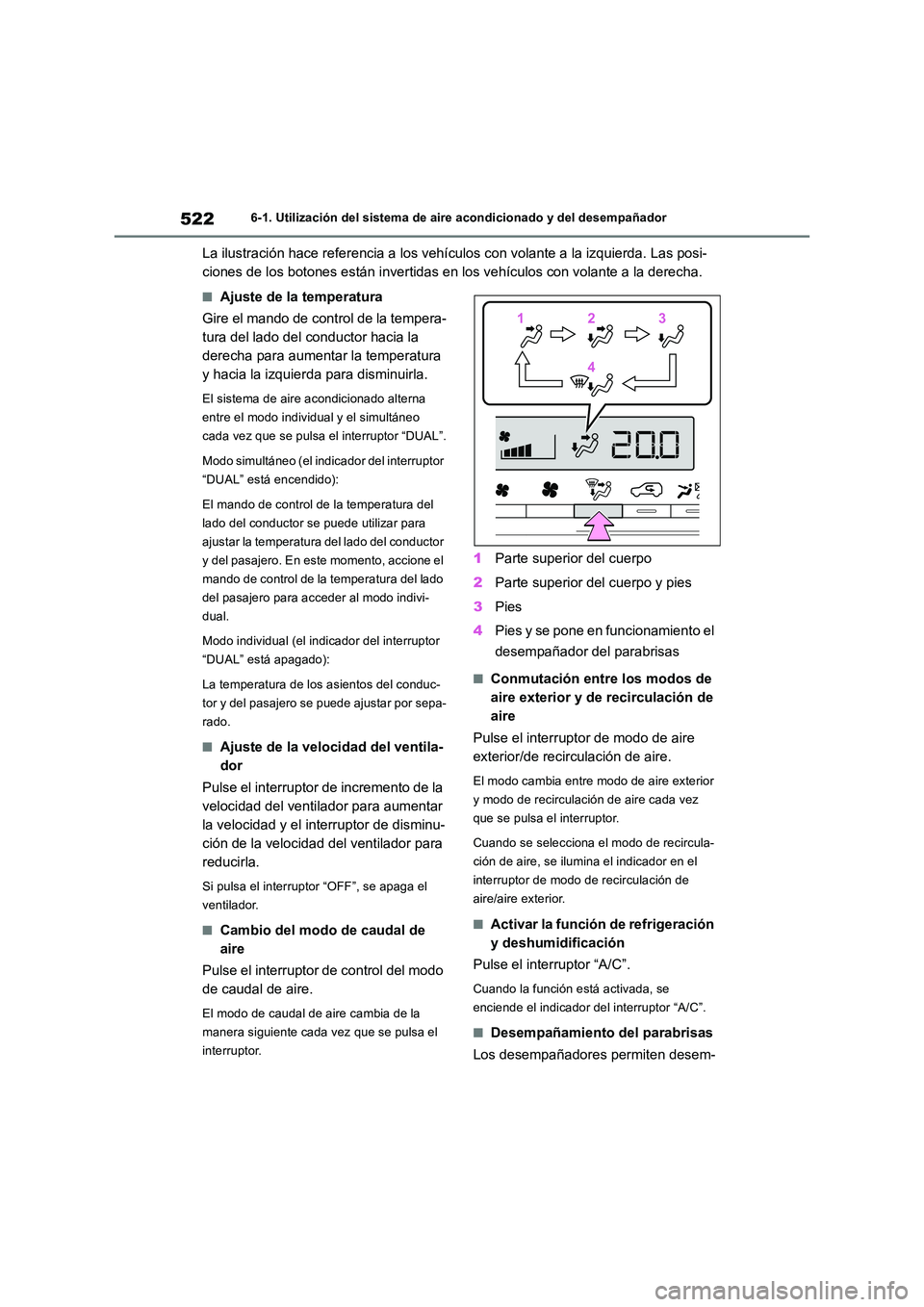

La ilustración hace referencia a los vehículos con volante a la izquierda. Las posi-
ciones de los botones están invertidas en los vehículos con volante a la derecha.
■Ajuste de la temperatura
Gire el mando de control de la tempera-
tura del lado del conductor hacia la
derecha para aumentar la temperatura
y hacia la izquierda para disminuirla.
El sistema de aire acondicionado alterna
entre el modo individual y el simultáneo
cada vez que se pulsa el interruptor “DUAL”.
Modo simultáneo (el indicador del interruptor
“DUAL” está encendido):
El mando de control de la temperatura del
lado del conductor se puede utilizar para
ajustar la temperatura del lado del conductor
y del pasajero. En este momento, accione el
mando de control de la temperatura del lado
del pasajero para acceder al modo indivi-
dual.
Modo individual (el indicador del interruptor
“DUAL” está apagado):
La temperatura de los asientos del conduc-
tor y del pasajero se puede ajustar por sepa-
rado.
■Ajuste de la velocidad del ventila-
dor
Pulse el interruptor de incremento de la
velocidad del ventilador para aumentar
la velocidad y el interruptor de disminu-
ción de la velocidad del ventilador para
reducirla.
Si pulsa el interruptor “OFF”, se apaga el
ventilador.
■Cambio del modo de caudal de
aire
Pulse el interruptor de control del modo
de caudal de aire.
El modo de caudal de aire cambia de la
manera siguiente cada vez que se pulsa el
interruptor.
1 Parte superior del cuerpo
2 Parte superior del cuerpo y pies
3 Pies
4 Pies y se pone en funcionamiento el
desempañador del parabrisas
■Conmutación entre los modos de
aire exterior y de recirculación de
aire
Pulse el interruptor de modo de aire
exterior/de recirculación de aire.
El modo cambia entre modo de aire exterior
y modo de recirculación de aire cada vez
que se pulsa el interruptor.
Cuando se selecciona el modo de recircula-
ción de aire, se ilumina el indicador en el
interruptor de modo de recirculación de
aire/aire exterior.
■Activar la función de refrigeración
y deshumidificación
Pulse el interruptor “A/C”.
Cuando la función está activada, se
enciende el indicador del interruptor “A/C”.
■Desempañamiento del parabrisas
Los desempañadores permiten desem-
112233
44

523
6 6-1. Utilización del sistema de aire acondicionado y del desempañador
Elementos del interior del vehículo
pañar el parabrisas y las ventanillas
delanteras.
Pulse el interruptor del desempañador
del parabrisas.
Si está activado el modo de recirculación de
aire, coloque el interruptor de modo de aire
exterior/de recirculación de aire en el modo
de aire exterior. (Puede cambiar automática-
mente).
Para desempañar rápidamente el parabrisas
y las ventanillas laterales, aumente el caudal
de aire y la temperatura.
Para volver al modo anterior, pulse de nuevo
el interruptor del desempañador del parabri-
sas una vez desempañado el parabrisas.
Cuando el interruptor del desempañador del
parabrisas está activado, se ilumina su indi-
cador.
■Desempañamiento de la luneta
trasera y de los espejos retroviso-
res exteriores
Los desempañadores permiten desem-
pañar la luneta trasera y eliminar las
gotas de lluvia, rocío y escarcha de los
espejos retrovisores exteriores.
Pulse el interruptor del desempañador
de la luneta trasera y de los desempa-
ñadores de los espejos retrovisores
exteriores.
Los desempañadores se desactivarán auto-
máticamente después de 15 minutos.
Cuando el interruptor de los desempañado-
res de los espejos retrovisores exteriores y
de la luneta trasera está activado, se ilumina
su indicador.
■Modo S-FLOW
El caudal de aire se orienta prioritaria-
mente a los asientos delanteros, y se
regulan eficazmente tanto el caudal de
aire como el aire acondicionado para
los asientos traseros.Pulse el interruptor de modo S-FLOW
para activar o desactivar el sistema.
Cuando el modo S-FLOW está activado, se
ilumina el indicador del interruptor del modo
S-FLOW.
■Personalización del soplador
Si se selecciona el modo automático,
solo la velocidad del ventilador se
puede ajustar en función de sus prefe-
rencias.
1Pulse el interruptor de modo auto-
mático.
2Pulse el interruptor de personaliza-
ción del soplador.
3Cada vez que se pulsa el interruptor
de personalización del soplador,
cambia la velocidad del ventilador
como se indica a continuación:
“MEDIO”  “SUAVE”  “RÁPIDO”
■Empañamiento de las ventanillas
●Las ventanillas se empañan fácilmente si
la humedad dentro del vehículo es ele-
vada. Al encender “A/C”, se deshumidifi-
cará el aire procedente de las salidas y se
desempañará el parabrisas de manera efi-
caz.
●Si se desactiva “A/C”, es posible que las
ventanillas se empañen más fácilmente.
●Las ventanillas pueden empañarse si se
utiliza el modo de recirculación de aire.
■Modo de aire exterior/de recirculación
de aire
●Al conducir por carreteras polvorientas
como en túneles o en situaciones con
mucho tráfico, coloque el interruptor de
modo de aire exterior/de recirculación de
aire en el modo de recirculación de aire.
De esta manera, se evita que el aire exte-
rior entre en el vehículo. Cuando la refrige-
ración está en funcionamiento, la
activación del modo de recirculación de
aire también contribuirá a enfriar de

5246-1. Utilización del sistema de aire acondicionado y del desempañador
manera eficaz el interior del vehículo.
●El modo de aire exterior/de recirculación
de aire puede cambiar de forma automá-
tica en función del ajuste de temperatura o
de la temperatura interior.
■Funcionamiento del sistema de aire
acondicionado en modo de conduc-
ción Eco
●En el modo de conducción Eco, el sistema
de aire acondicionado se controla del
modo siguiente para dar prioridad al aho-
rro de combustible:
• El régimen del motor y el funcionamiento
del compresor se controlan para limitar la
capacidad de refrigeración/calefacción
• La velocidad del ventilador se limita al
seleccionar el modo automático
●Para mejorar la eficacia del aire acondicio-
nado, lleve a cabo las operaciones
siguientes:
• Ajuste la velocidad del ventilador
• Desactive el modo de conducción Eco
(P.439)
■Cuando la temperatura exterior es baja
Puede que la función de deshumidificación
no funcione incluso después de haber pul-
sado “A/C”.
■Ventilación y olores del aire acondicio-
nado
●Para permitir que entre aire limpio, coloque
el sistema de aire acondicionado en el
modo de aire exterior.
●Cuando el sistema de aire acondicionado
está funcionando, podrían entrar y acumu-
larse en él los olores presentes en el inte-
rior y en el exterior del vehículo. En
consecuencia, estos olores podrían salir
por las salidas de aire.
●Para reducir la presencia de posibles olo-
res:
• Se recomienda dejar el sistema de aire
acondicionado en modo de aire exterior
antes de apagar el vehículo.
• El arranque del soplador se puede retrasar
durante un breve periodo de tiempo inme-
diatamente después de que el sistema de
aire acondicionado se active en el modo
automático.
●Durante el estacionamiento, el sistema
cambia automáticamente al modo de aire
exterior para mejorar la circulación del aire
en el vehículo, contribuyendo así a reducir
los olores que se generan al arrancar el
vehículo.
■Funcionamiento del sistema de aire
acondicionado cuando se detiene el
motor mediante el sistema de parada y
arranque (vehículos con sistema de
parada y arranque)
Cuando se para el motor a causa del funcio-
namiento del sistema de parada y arranque,
las funciones de deshumidificación, calefac-
ción y refrigeración del aire acondicionado
automático se apagan, la velocidad del venti-
lador disminuye en función de la temperatura
exterior, etc., o se detiene la emisión de aire.
Para impedir que se apague el sistema de
aire acondicionado, pulse el interruptor de
cancelación del sistema de parada y arran-
que y evite utilizar el sistema de parada y
arranque.
■Cuando el parabrisas está empañado y
se detiene el motor mediante el sistema
de parada y arranque (vehículos con
sistema de parada y arranque)
Pulse el interruptor del desempañador del
parabrisas para volver a arrancar el motor y
desempañar el parabrisas.
Si el parabrisas continúa empañándose,
pulse el interruptor de cancelación del sis-
tema de parada y arranque y evite utilizar el
sistema de parada y arranque.
■Cuando se desprende un olor del sis-
tema de aire acondicionado mientras el
motor está detenido mediante el sis-
tema de parada y arranque (vehículos
con sistema de parada y arranque)
Pulse el interruptor de cancelación del sis-
tema de parada y arranque para volver a
arrancar el motor.
■Filtro del aire acondicionado
P.588
■Personalización
La configuración (por ejemplo, modo exte-
rior/de recirculación de aire) puede cam-
biarse.
(Funciones personalizables: P.705)

525
6
6-1. Utilización del sistema de aire acondicionado y del desempañador
Elementos del interior del vehículo
1 Pulse el interruptor “AUTO”.
La función de deshumidificación se pone en funcionamiento. Las salidas de aire y la
velocidad del ventilador se ajustan automáti- camente en función de la temperatura selec-cionada y la humedad.
2 Ajuste la temperatura.
3 Para detener el funcionamiento,
pulse el interruptor “OFF”.
El indicador del modo automático se
apaga al utilizar el ajuste de velocidad
del ventilador o los modos de caudal de
aire. No obstante, el modo automático
sigue activo para aquellas funciones
que no se han accionado.
■Utilización del modo automático
La velocidad del ventilador se ajusta automá-
ticamente de acuerdo con el ajuste de la tem- peratura y las condiciones ambientales.
Por tanto, inmediatamente después de pulsar el interruptor “AUTO”, el ventilador puede
detenerse durante un tiempo hasta que el aire caliente o frío esté listo para circular.
Esta función sirve para evitar la acumu-
lación de hielo en el parabrisas y en las
rasquetas del limpiaparabrisas.
Pulse el interruptor para activar o des-
activar el sistema.
El indicador se enciende cuando el sistema
está activado.
Vehículos con dispositivo antihielo del lim-
piaparabrisas: El dispositivo antihielo del
limpiaparabrisas se desactivará automática-
mente tras un cierto periodo de tiempo.
Vehículos con desescarchador del parabri-
sas térmico:
 El desescarchador del parabrisas
térmico se desactivará automática-
mente tras 4 minutos.
 El desescarchador del parabrisas
térmico no se activará si la tempera-
tura exterior es de 5 °C (41 °F) o
superior.
ADVERTENCIA
■Para evitar que el parabrisas se
empañe
Si el tiempo es extremadamente húmedo, no utilice el interruptor del desempañador del parabrisas cuando el aire frío esté en
funcionamiento. La diferencia entre la temperatura del aire exterior y la del parabrisas podría provo-
car que se empañe la superficie exterior del parabrisas y priv arle de una visibilidad adecuada.
■Cuando los desempañadores de los espejos retrovisores exteriores están en funcionamiento (si el vehículo dis-
pone de ello)
No toque la superficie de los espejos retro- visores exteriores cuando estén activados los desempañadores de los espejos retro-
visores exteriores.
AV I S O
■Para evitar la descarga de la batería
No deje el sistema de aire acondicionado
funcionando más tiempo del necesario cuando el motor esté apagado.
Utilización del modo automá-
tico
Dispositivo antihielo del limpia-
parabrisas (si el vehículo dis-
pone de ello)/desescarchador
del parabrisas térmico (si el
vehículo dispone de ello)

5266-1. Utilización del sistema de aire acondicionado y del desempañador
Interruptor del dispositivo antihielo
del limpiaparabrisas
Interruptor del desescarchador del
parabrisas térmico
■Ubicación de las salidas de aire
Las salidas de aire y el volumen de aire
varían en función del modo de caudal
de aire seleccionado.
■Ajuste de la dirección del caudal
de aire y apertura/cierre de las
salidas de aire
Parte delantera
1 Dirija el caudal de aire hacia dere-
cha, izquierda, arriba o abajo
2 Abrir la salida
3 Cerrar la salida
Si el vehículo dispone de ello
Parte trasera
1 Dirija el caudal de aire hacia dere-
cha, izquierda, arriba o abajo
ADVERTENCIA
■Para evitar quemaduras
●Vehículos con dispositivo antihielo del limpiaparabrisas: No toque el cristal de la parte inferior del parabrisas ni los
laterales de los montantes delanteros cuando esté activado el dispositivo anti- hielo del limpiaparabrisas.
●Vehículos con desescarchador del para-brisas térmico: No toque el parabrisas (especialmente la parte inferior), ya que
la superficie puede calentarse mucho cuando el desescarchador del parabri-sas térmico está encendido.
Funcionamiento y disposición
de las salidas de aire
A
B
A

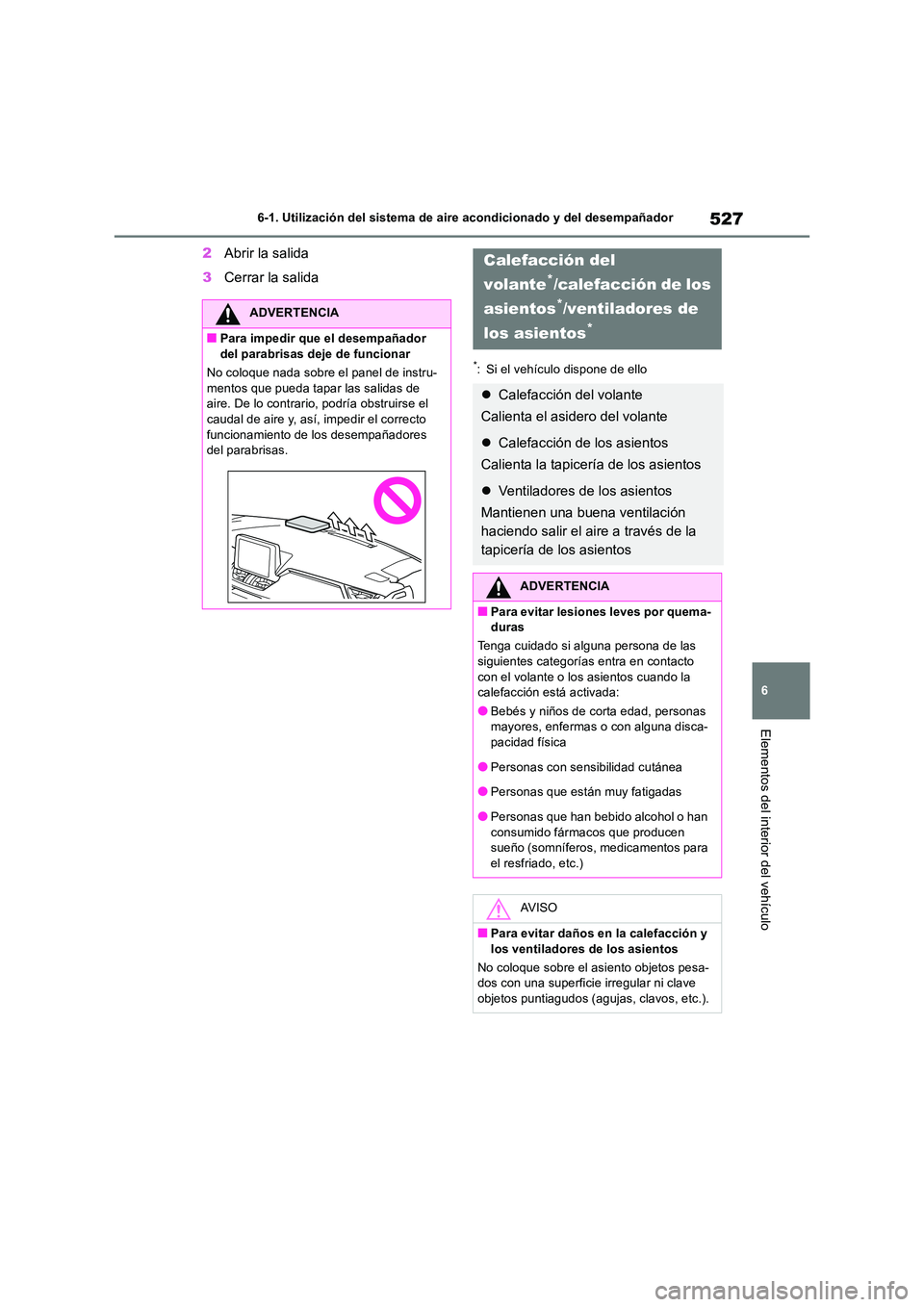

527
6
6-1. Utilización del sistema de aire acondicionado y del desempañador
Elementos del interior del vehículo
2 Abrir la salida
3 Cerrar la salida
*: Si el vehículo dispone de ello
ADVERTENCIA
■Para impedir que el desempañador
del parabrisas deje de funcionar
No coloque nada sobre el panel de instru- mentos que pueda tapar las salidas de aire. De lo contrario, podría obstruirse el
caudal de aire y, así, impedir el correcto funcionamiento de los desempañadores del parabrisas.
Calefacción del
volante*/calefacción de los
asientos*/ventiladores de
los asientos*
 Calefacción del volante
Calienta el asidero del volante
 Calefacción de los asientos
Calienta la tapicería de los asientos
 Ventiladores de los asientos
Mantienen una buena ventilación
haciendo salir el aire a través de la
tapicería de los asientos
ADVERTENCIA
■Para evitar lesiones leves por quema- duras
Tenga cuidado si alguna persona de las
siguientes categorías entra en contacto con el volante o los asientos cuando la calefacción está activada:
●Bebés y niños de corta edad, personas mayores, enfermas o con alguna disca-pacidad física
●Personas con sensibilidad cutánea
●Personas que están muy fatigadas
●Personas que han bebido alcohol o han
consumido fármacos que producen sueño (somníferos, medicamentos para el resfriado, etc.)
AV I S O
■Para evitar daños en la calefacción y los ventiladores de los asientos
No coloque sobre el asiento objetos pesa- dos con una superficie irregular ni clave
objetos puntiagudos (agujas, clavos, etc.).

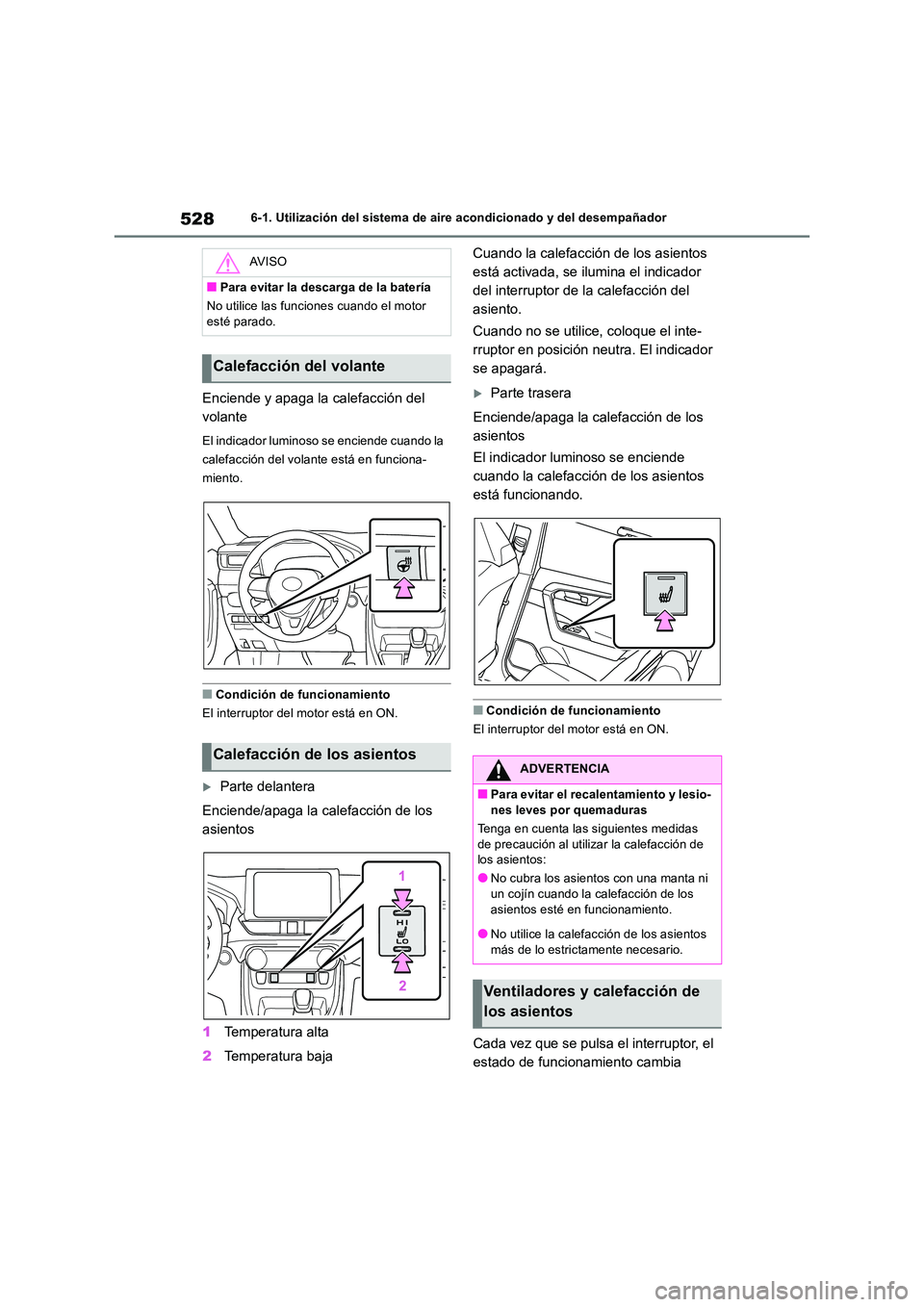

5286-1. Utilización del sistema de aire acondicionado y del desempañador
Enciende y apaga la calefacción del
volante
El indicador luminoso se enciende cuando la
calefacción del volante está en funciona-
miento.
■Condición de funcionamiento
El interruptor del motor está en ON.
Parte delantera
Enciende/apaga la calefacción de los
asientos
1 Temperatura alta
2 Temperatura baja
Cuando la calefacción de los asientos
está activada, se ilumina el indicador
del interruptor de la calefacción del
asiento.
Cuando no se utilice, coloque el inte-
rruptor en posición neutra. El indicador
se apagará.
Parte trasera
Enciende/apaga la calefacción de los
asientos
El indicador luminoso se enciende
cuando la calefacción de los asientos
está funcionando.
■Condición de funcionamiento
El interruptor del motor está en ON.
Cada vez que se pulsa el interruptor, el
estado de funcionamiento cambia
AV I S O
■Para evitar la descarga de la batería
No utilice las funciones cuando el motor
esté parado.
Calefacción del volante
Calefacción de los asientosADVERTENCIA
■Para evitar el recalentamiento y lesio-
nes leves por quemaduras
Tenga en cuenta las siguientes medidas de precaución al utilizar la calefacción de los asientos:
●No cubra los asientos con una manta ni
un cojín cuando la calefacción de los asientos esté en funcionamiento.
●No utilice la calefacción de los asientos
más de lo estrictamente necesario.
Ventiladores y calefacción de
los asientos
