872-1. Bloc d’instrumentation
LC500_LC500h_OM_OM11405D_(D)
2
Voyants et informations sur l’état du véhicule
■Affichage de l’image d’ouverture
Lorsque le contacteur du moteur teur d’alimentation> est en mode ACCES-
SORY ou IGNITION ON ,
l’image d’ouverture s’affiche sur l’écran
multifonction.
Pendant que l’image d’ouverture est affi-
chée, vous ne pouvez pas changer l’affi-
chage du compteur même si vous changez
de mode de conduite. Une fois l’affichage
de démarrage éteint, l’affichage du comp-
teur s’affiche en fonction du mode sélec-
tionné.
■Lorsque vous débranchez et rebran-
chez les bornes de la batterie de 12 volts
Les antécédents de la force d’accélération
maximale seront remis à zéro.
■Écran à cristaux liquides
 P.85
L’écran multifonction est actionné à
l’aide des contacteurs de commande
du compteur.
/ : Changer de menu
/ : Changer les éléments
affichés, parcourir l’écran vers le
haut/vers le bas et déplacer le cur-
seur vers le haut/vers le bas
Appuyez : Entrer/Définir
Maintenez enfoncé : Réinitialiser
Retourner à l’écran précédent et
déplacer le compteur principal
Informations relatives aux sys-
tèmes d’assistance à la
conduite
Affichage de message d’aver-
tissement
Affichage des paramètres
AVERTISSEMENT
■Précautions relatives à l’utilisation
pendant la conduite
●Lorsque vous utilisez l’écran multi-
fonction pendant que vous conduisez,
soyez particulièreme nt attentif à la
zone entourant le véhicule.
●Ne regardez pas sans cesse l’écran
multifonction pendant que vous
conduisez, car vous pourriez ne pas
remarquer des piétons, des obstacles
sur la route, etc., à l’avant du véhicule.
■Écran d’informations à basses tempé-
ratures
Laissez l’intérieur du véhicule se réchauf-
fer avant d’utiliser l’écran d’informations
à cristaux liquides. À des températures
très basses, la réponse du moniteur
d’affichage des informations peut être
lente et les modifications à l’écran
peuvent être retardées.
Par exemple, il y a un délai entre le chan-
gement de rapport du conducteur et
l’affichage du nouveau rapport à l’écran.
Ce délai pourrait inciter le conducteur à
rétrograder de nouveau, ce qui causerait
un freinage moteur rapide et excessif et
pourrait éventuellement provoquer un
accident susceptible d’occasionner des
blessures graves, voire mortelles.
Changement de l’affichage du
compteur
A
B
C
pM_LC500_LC500h_OM_OM11405D_(D).book 87 ページ ２０１６年１１月２５日　金曜日　午後４時４９分

882-1. Bloc d’instrumentation
LC500_LC500h_OM_OM11405D_(D)
■Contenu des informations de
conduite
Sélectionnez pour afficher diverses
données de conduite.
Vous pouvez sélectionner jusqu’à 2
des éléments suivants.
Il est possible de passer d’un élément
affiché à l’autre en appuyant sur le
contacteur de commande du comp-
teur ou pour sélectionner
et en appuyant sur ou .
 Consommation actuelle de carbu-
rant
*1
Affiche la consommation actuelle de car-
burant
Économie moyenne de carburant
(depuis remise à zéro
*2/depuis
démarrage/depuis dernier plein)
*1
Affiche la consommation moyenne de car-
burant depuis la réinit ialisation de la fonc-
tion, le démarrage du moteur hybride> ou le dernier plein d’essence
Utilisez la consommation moyenne de car-
burant affichée comme référence.
 Vitesse moyenne (depuis remise à
zéro
*2/depuis démarrage)*1
Affiche la vitesse moyenne du véhicule
depuis la réinitialisation de la fonction ou le
démarrage du moteur
Temps écoulé (depuis remise à
zéro
*2/depuis démarrage)*1
Affiche le temps écoulé depuis la réinitiali-
sation de la fonction ou le démarrage du
moteur
Distance (autonomie/depuis
démarrage)
*1
Affiche la distance maximale (estimée)
pouvant être parcourue avec la quantité de
carburant résiduelle dans le réservoir et la
distance parcourue depuis le démarrage
du moteur .
• Cette distance est calculée en fonction
de votre consommation moyenne de
carburant. C’est pourquoi il peut y avoir
un écart entre la distance réelle pouvant
être parcourue et celle affichée.
• Si l’on n’ajoute qu’un peu de carburant au réservoir, il se peut que l’affichage ne
soit pas mis à jour.
Lorsque vous faites le plein, désactivez
le contacteur du moteur d’alimentation>. Si vous faites le plein du
véhicule sans désactiver le contacteur
du moteur , il
se peut que l’affichage ne soit pas mis à
jour.
*1: Affiché lorsque l’élément est réglé sur
“Info conduite 1” et “Info conduite 2”.
*2: Vous pouvez remettre à zéro la fonction en appuyant sur le contacteur de com-
mande du compteur “OK” pendant plus
de 1 seconde lorsque l’élément à
remettre à zéro est affiché.
S’il y a plus d’un élément à remettre à
zéro, l’écran de sélection d’éléments
s’affichera.
■Indicateur de conduite Eco/jauge
de température de l’huile moteur
(LC500)
 P.80, 82
■Indicateur du système hybride/affi-
chage de la puissance du moteur
(LC500h)
 P.81
■Contrôle d’énergie (LC500h)
 P.99
Informations de conduite
pM_LC500_LC500h_OM_OM11405D_(D).book 88 ページ ２０１６年１１月２５日　金曜日　午後４時４９分

892-1. Bloc d’instrumentation
LC500_LC500h_OM_OM11405D_(D)
2
Voyants et informations sur l’état du véhicule
■Pression des pneus
 P.341
■Rapports
Affiche la plage de rapports ou le rap-
port actuels lorsque la position de
changement de vitesse est D ou M.
■Unités
Vous pouvez modifier les unités de
mesure utilisées pendant que vous
conduisez.
Contrairement au réglage des unités
effectué sur l’écran des paramètres, vous
pouvez modifier le réglage des unités
effectué sur le menu des informations de
conduite pendant que vous conduisez.
■Force d’accélération
Affiche la force d’accélération latérale
exercée sur le véhicule
 Lecture de l’affichage
•Affichage normal
Affiche les éléments suivants sur l’écran
multifonction
Force d’accélération exercée sur le
véhicule
Force d’accélération actuelle
(valeur analysée de la force d’accé-
lération avant/arrière et
gauche/droite)
• Affichage avancé
Affiche les éléments suivants sur le comp-
teur principal et sur l’écran multifonction
Écran multifonction :
Force d’accélération exercée sur le
véhicule
Antécédents de la force d’accélé-
ration maximale
Force d’accélération maximale
depuis la dernière remise à zéro de
l’affichage (valeur analysée de la
force d’accélération avant/arrière
et gauche/droite)
Cet affichage n’est conçu que pour vous
servir de référence. En fonction de fac-
teurs tels que l’état de la chaussée, la tem-
pérature et la vitesse du véhicule, il est
possible que l’affichage n’indique pas l’état
réel du véhicule.
Compteur principal :
Direction de la force d’accélération
A
B
A
B
C
A
pM_LC500_LC500h_OM_OM11405D_(D).book 89 ページ ２０１６年１１月２５日　金曜日　午後４時４９分

902-1. Bloc d’instrumentation
LC500_LC500h_OM_OM11405D_(D)
Force d’accélération actuelle
(valeur analysée de la force d’accé-
lération avant/arrière et
gauche/droite)
Cet affichage n’est conçu que pour vous
servir de référence. En fonction de fac-
teurs tels que l’état de la chaussée, la tem-
pérature et la vitesse du véhicule, il est
possible que l’affichage n’indique pas l’état
réel du véhicule.
Changement d’affichage
Pour passer à l’affichage avancé, appuyez
sur “OK”.
Pour revenir à l’affichage normal, appuyez
sur “OK”.
Remise à zéro des antécédents de
la force d’accélération maximale
Lorsque les antécédents de la force
d’accélération maximale sont affichés,
maintenez enfoncé “OK” pour remettre à
zéro l’affichage.
Fonction de maintien de pointe (affi-
chage avancé uniquement)
Si une force d’accélération latérale de
0,5 G ou plus est exercée sur le véhicule,
la force d’accélération s’affichera en jaune
sur le compteur principal et restera ainsi
pendant 3 secondes.
■Position de l’aileron arrière (si le
véhicule en est doté)
Affiche l’état déployé/rétracté de l’aile- ron arrière actif
■Avertissement de tangage du véhi-
cule LKA (aide au suivi de la voie)
 P.215
■Affichage désactivé
Un écran vide s’affiche
Sélectionnez pour afficher les informa-
tions suivantes liées au système de
navigation.
 Guidage routier
 Affichage de la boussole (affichage
Nord vers le haut/affichage Sens du
déplacement vers le haut)
Sélectionnez pour permettre la sélec-
tion d’une source audio ou d’une plage
sur le compteur à l’aide des contac-
teurs de commande du compteur.
Lorsque le système est utilisé, sélec-
tionnez pour afficher les informations
du régulateur de vitesse dynamique à
radar avec plage complète de
vitesses/LKA (aide au suivi de la voie).
Sélectionnez pour afficher les mes-
B
Affichage lié au système de navi-
gation
Affichage lié au système audio
Informations relatives aux sys-
tèmes d’assistance à la conduite
Affichage de message d’avertis-
sement
pM_LC500_LC500h_OM_OM11405D_(D).book 90 ページ ２０１６年１１月２５日　金曜日　午後４時４９分

912-1. Bloc d’instrumentation
LC500_LC500h_OM_OM11405D_(D)
2
Voyants et informations sur l’état du véhicule
sages d’avertissement et les mesures à
prendre si une défaillance est détectée.
(  P.386)
Sélectionnez pour changer les para-
mètres d’affichage du compteur.
■Langue
Sélectionnez pour changer la langue
d’affichage.
■Unités
Sélectionnez pour changer l’unité de
mesure utilisée pour la consommation
de carburant.
■Voyant de conduite Eco (LC500)
Sélectionnez pour activer/désactiver le
voyant de conduite Eco.
■Voyant EV (LC500h)
Sélectionnez pour activer/désactiver le
voyant EV.
■Informations de conduite 1/Infor-
mations de conduite 2
Sélectionnez pour choisir jusqu’à 2
éléments qui s’afficheront respective-
ment sur l’écran “Info conduite 1” et sur
l’écran “Info conduite 2”. ( P.88)
■Affichage contextuel
Sélectionnez pour configurer l’activa-
tion/la désactivation des affichages
contextuels suivants qui peuvent s’affi-
cher dans certaines circonstances.
• Affichage du guidage routier du système lié au système de naviga-
tion
• Affichage des appels sortants du
système mains libres • Affichage du fonctionnement du
système audio
• Affichage de la reconnaissance
vocale
• Affichage du réglage de la lumino-
sité du tableau de bord
■Mémorisation de la position de
l’anneau
Sélectionnez pour changer la position
de l’anneau du compteur lorsque vous
faites démarrer le moteur hybride>.
Vous pouvez sélectionner la position
avant l’arrêt du moteur hybride> ou la position centrale.
■Couleur d’accentuation
Sélectionnez pour changer la couleur
d’accentuation sur l’écran, comme la
couleur du curseur.
■Indicateur de régime moteur
Sélectionnez pour activer/désactiver
l’indicateur de régime moteur.
Lorsque cette option est activée, sélec-
tionnez le régime moteur à partir
duquel l’indicateur de régime moteur
sera affiché.
■Régime moteur de pointe
Sélectionnez pour activer/désactiver le
régime moteur de pointe.
■Montre de bord
Sélectionnez pour passer de l’affi-
chage 12 heures à l’affichage 24
heures et vice-versa.
■Initialisation
Sélectionnez pour remettre à zéro les
paramètres d’affichage du compteur.
Affichage des paramètres
pM_LC500_LC500h_OM_OM11405D_(D).book 91 ページ ２０１６年１１月２５日　金曜日　午後４時４９分

922-1. Bloc d’instrumentation
LC500_LC500h_OM_OM11405D_(D)
■Suspension de l’affichage des para-
mètres
Dans les situations suivantes, le fonctionne-
ment de l’affichage des paramètres sera
temporairement suspendu.
●Lorsqu’un message d’avertissement
s’affiche sur l’écran multifonction
●Lorsque le véhicule commence à se
déplacer
■Personnalisation
Vous pouvez modifier les paramètres à par-
tir de sur l’écran multifonction.
●Paramètres des systèmes d’assistance à
la conduite ( P.441)
●Paramètres du véhicule ( P.94, 318,
344, 346, 441)
Affiche des suggestions pour le
conducteur dans les situations sui- vantes. Pour sélectionner une réponse
à une suggestion affichée, utilisez les
contacteurs de commande du comp-
teur.
■Suggestion d’allumer les phares
Si le contacteur des phares est dans
une position autre que ou , et
que la vitesse du véhicule atteint 3 mph
(5 km/h) ou plus pendant un certain
laps de temps lorsque l’environnement
est sombre, un message de suggestion
s’affichera.
■Suggestion d’éteindre les phares
Si les phares sont laissés allumés pen-
dant un certain laps de temps après la
désactivation du contacteur du moteur
, un mes-
sage de suggestion s’affichera vous
demandant si vous souhaitez éteindre
les phares.
Lorsque le contacteur des phares est
en position “AUTO” : Pour éteindre les
phares, sélectionnez “Oui”.
Si une portière avant est ouverte après la
désactivation du contacteur du moteur
, ce message
de suggestion ne s’affichera pas.
■Suggestion de déverrouiller les
glaces assistées
S’il s’agit d’une tentative de fermer la
glace latérale du passager à l’aide du
contacteur de glace assistée sur la por-
tière du conducteur, un message de
suggestion s’affichera.
■Personnalisation
Vous pouvez activer/désactiver la fonction
de suggestions. (Fonctions
AVERTISSEMENT
■Précautions relatives à la configura-
tion de l’écran
Comme le moteur
doit être en marche pendant la configu-
ration de l’écran, assurez-vous que le
véhicule est garé dans un endroit où
l’aération est adéquate. Dans un endroit
fermé, comme un garage, les gaz
d’échappement, y compris le dangereux
monoxyde de carbone (CO), pourraient
s’accumuler et pénétrer dans le véhicule.
Cela pourrait entraîner la mort ou consti-
tuer un grave danger pour la santé.
NOTE
■Lors de la configuration de l’affichage
Pour éviter que la batterie de 12 volts ne
se décharge, assurez-vous que le moteur
tourne marche> pendant que vous configurez
les fonctions de l’écran.
Fonction de suggestions
pM_LC500_LC500h_OM_OM11405D_(D).book 92 ページ ２０１６年１１月２５日　金曜日　午後４時４９分

932-1. Bloc d’instrumentation
LC500_LC500h_OM_OM11405D_(D)

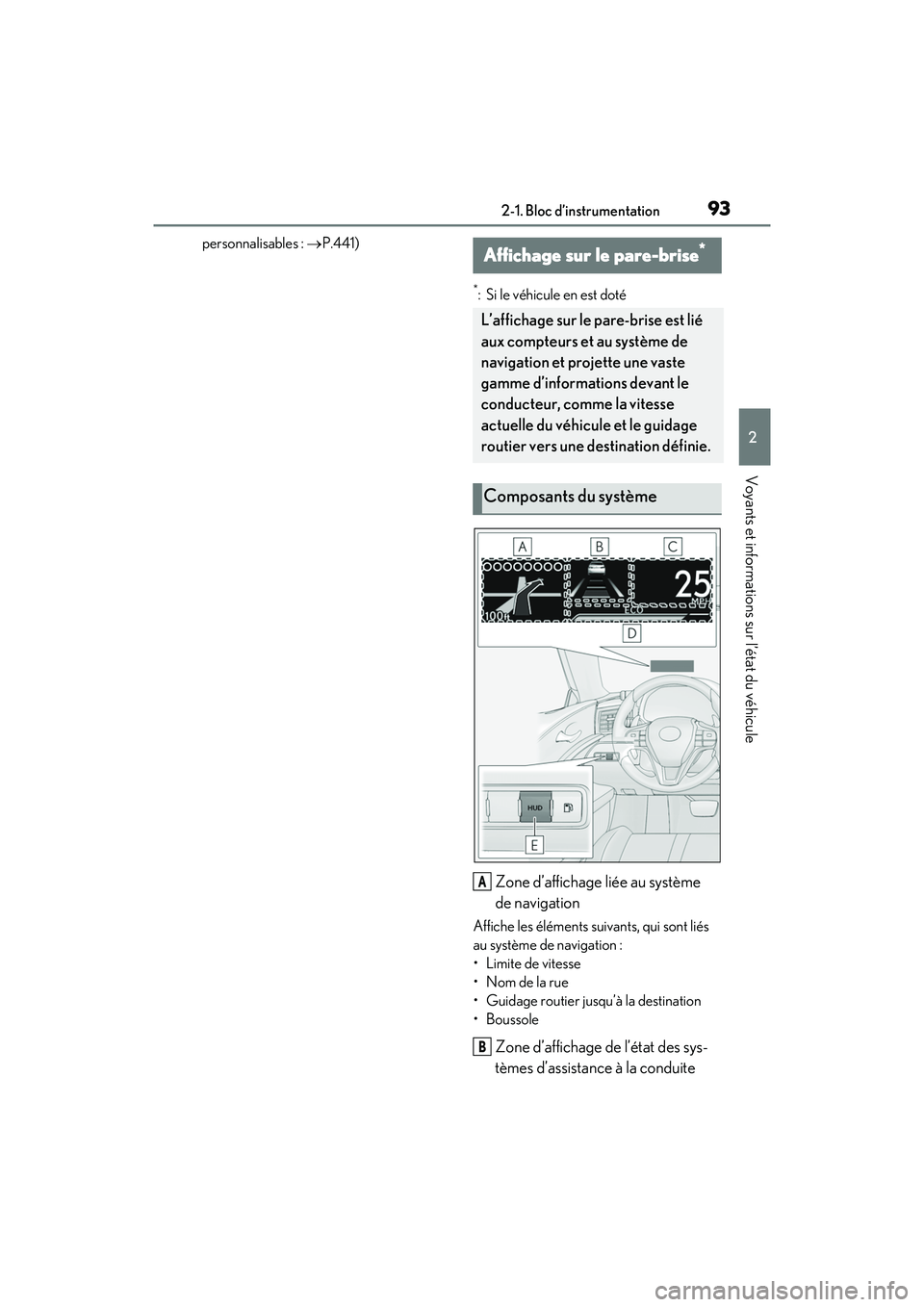

2
Voyants et informations sur l’état du véhicule
personnalisables : P.441)
*: Si le véhicule en est doté
Zone d’affichage liée au système
de navigation
Affiche les éléments suivants, qui sont liés
au système de navigation :
• Limite de vitesse
• Nom de la rue
• Guidage routier jusqu’à la destination
• Boussole
Zone d’affichage de l’état des sys-
tèmes d’assistance à la conduite
Affichage sur le pare-brise*
L’affichage sur le pare-brise est lié
aux compteurs et au système de
navigation et projette une vaste
gamme d’informations devant le
conducteur, comme la vitesse
actuelle du véhicule et le guidage
routier vers une destination définie.
Composants du système
A
B
pM_LC500_LC500h_OM_OM11405D_(D).book 93 ページ ２０１６年１１月２５日　金曜日　午後４時４９分

942-1. Bloc d’instrumentation
LC500_LC500h_OM_OM11405D_(D)Affiche la position de changement de
vitesse actuelle, et la plage de rapports/le
rapport, ou l’état opérationnel des sys-
tèmes suivants :
• Avertissement du système de sécurité
préventive (système de sécurité préven-
tive) ( 
P.206)
• Régulateur de vitesse dynamique à radar avec plage complète de vitesses
(
P.223)
• LKA (aide au suivi de la voie) ( 
P.214)
• Système intuitif d’aide au stationnement (
P.236)
Les éléments affichés sont les mêmes que
ceux affichés sur l’écran multifonction.
Pour plus de détails, reportez-vous aux
explications de chacun des systèmes.
Affichage de la vitesse du véhicule
Zone d’affichage des informations
(  P.96)
Affiche les éléments suivants :
• Avertissement/message
•Icône
/ ( P.96)
• État de fonctionnement du système audio
• État du régulateur de vitesse dynamique à radar avec plage complète de vitesses
(
P.223)
• État du système mains libres (
P.96)
• Indicateur de conduite Eco/tachymètre (
P.97) (LC500)
• Indicateur du système hybride/affichage de la puissance du moteur/tachymètre
(
P.98) (LC500h)
Contacteur HUD (affichage sur le
pare-brise)
■Activation/désactivation de l’affi-
chage sur le pare-brise
Appuyez sur le contacteur pour acti-
ver/désactiver l’affichage sur le pare-
brise.
■Modification des paramètres de
l’affichage sur le pare-brise
Sélectionnez sur l’écran multifonc-
tion ( P.86) pour modifier les para-
mètres suivants :
 Luminosité de l’affichage/position
de l’affichage
Sélectionnez pour régler la luminosité et la
position de l’affichage sur le pare-brise.
Indicateur de conduite Eco/tachy-
mètre (LC500)
Sélectionnez pour afficher l’indicateur de
conduite Eco, le tachymètre ou aucun
contenu.
Indicateur du système hybride/affi-
chage de la puissance du
moteur/tachymètre (LC500h)
Sélectionnez pour afficher l’indicateur du
système hybride, le tachymètre ou aucun
contenu.
La puissance du moteur peut être affichée
C
D
E
Utilisation de l’affichage sur le
pare-brise
pM_LC500_LC500h_OM_OM11405D_(D).book 94 ページ ２０１６年１１月２５日　金曜日　午後４時４９分
