2017 TOYOTA VERSO Upute Za Rukovanje (in Croatian)

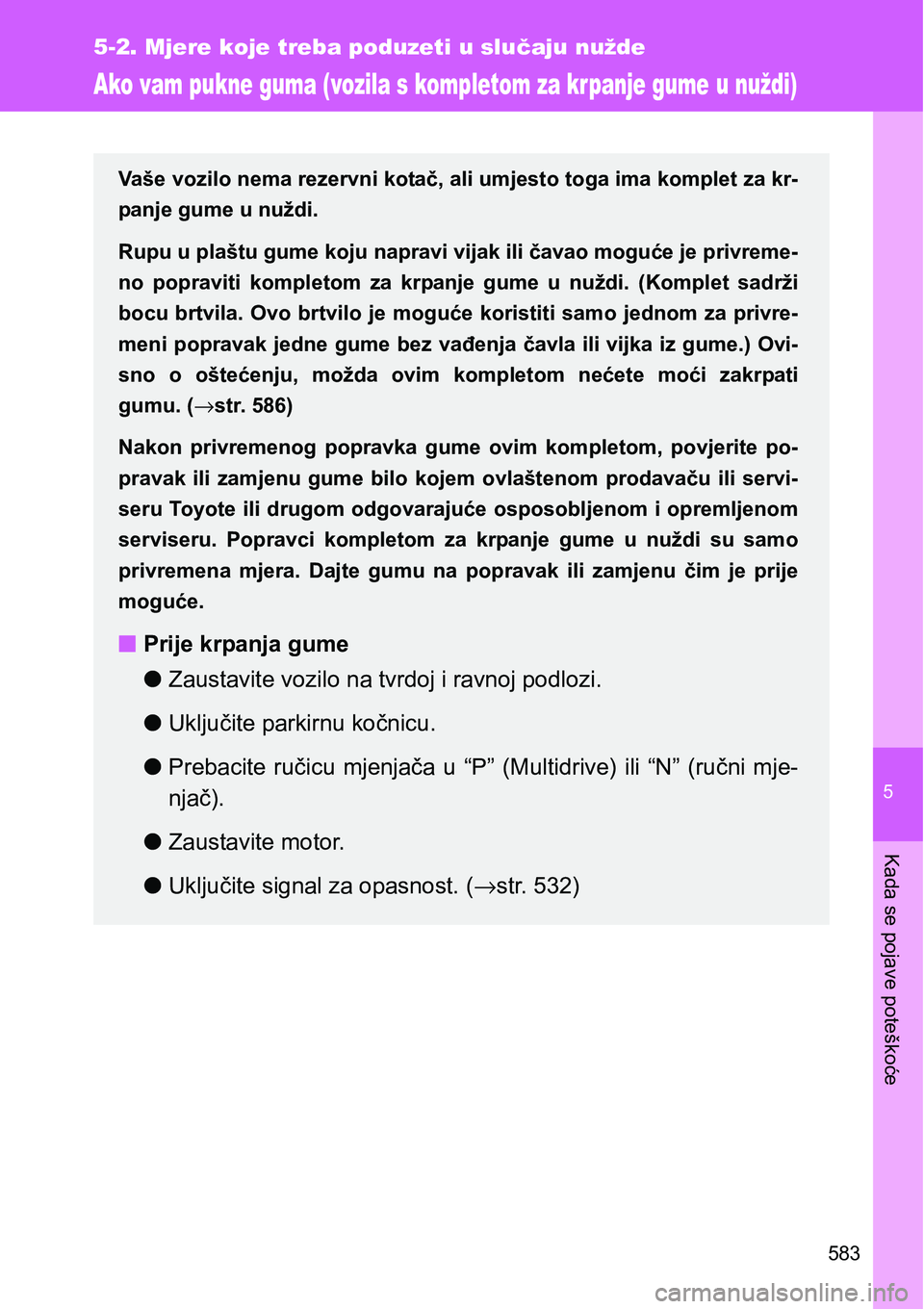

5
583
5-2. Mjere koje treba poduzeti u slučaju nužde
Kada se pojave poteškoće
Ako vam pukne guma (vozila s kompletom za kr panje gume u nuždi)
Vaše vozilo nema rezervni kotač, ali umjesto toga ima komplet za kr-
panje gume u nuždi.
Rupu u plaštu gume koju napravi vijak ili čavao moguće je privreme-
no popraviti kompletom za krpanje gume u nuždi. (Komplet sadrži
bocu brtvila. Ovo brtvilo je moguće koristiti samo jednom za privre-
meni popravak jedne gume bez vađenja čavla ili vijka iz gume.) Ovi-
sno o oštećenju, možda ovim kompletom nećete moći zakrpati
gumu. (→str. 586)
Nakon privremenog popravka gume ovim kompletom, povjerite po-
pravak ili zamjenu gume bilo kojem ovlaštenom prodavaču ili servi-
seru Toyote ili drugom odgovarajuće osposobljenom i opremljenom
serviseru. Popravci kompletom za krpanje gume u nuždi su samo
privremena mjera. Dajte gumu na popravak ili zamjenu čim je prije
moguće.
nPrije krpanja gume
lZaustavite vozilo na tvrdoj i ravnoj podlozi.
lUključite parkirnu kočnicu.
lPrebacite ručicu mjenjača u “P” (Multidrive) ili “N” (ručni mje-
njač).
lZaustavite motor.
lUključite signal za opasnost. (→str. 532)

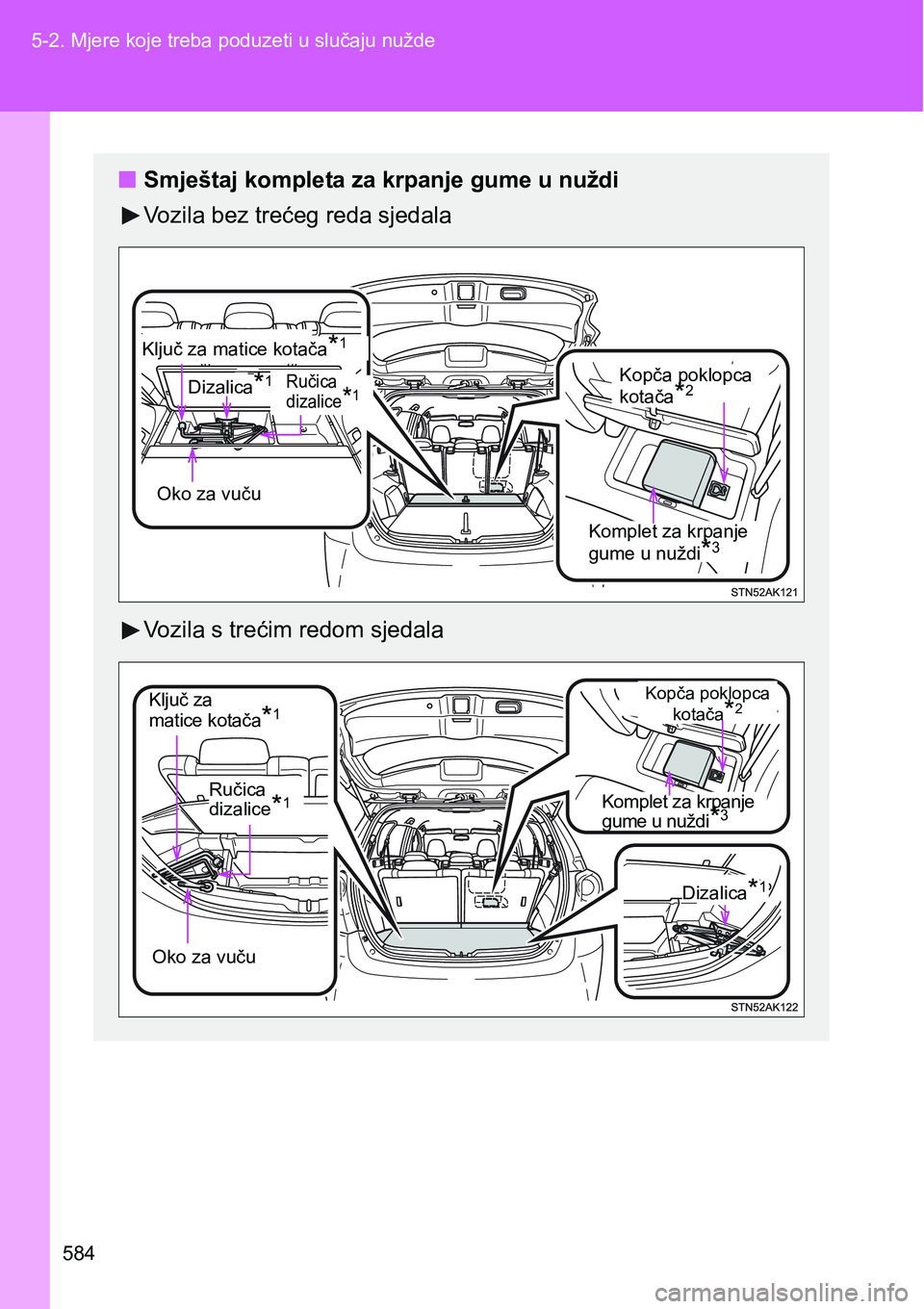

584 5-2. Mjere koje treba poduzeti u slučaju nužde
nSmještaj kompleta za krpanje gume u nuždi
Vozila bez trećeg reda sjedala
Vozila s trećim redom sjedala
Komplet za krpanje
gume u nuždi
*3
Oko za vuču
Dizalica*1Kopča poklopca
kotača*2
Ključ za matice kotača*1
Ručica
dizalice*1
Komplet za krpanje
gume u nuždi*3
Oko za vuču
Ključ za
matice kotača*1
Ručica
dizalice*1
Kopča poklopca
kotača*2
Dizalica*1

5

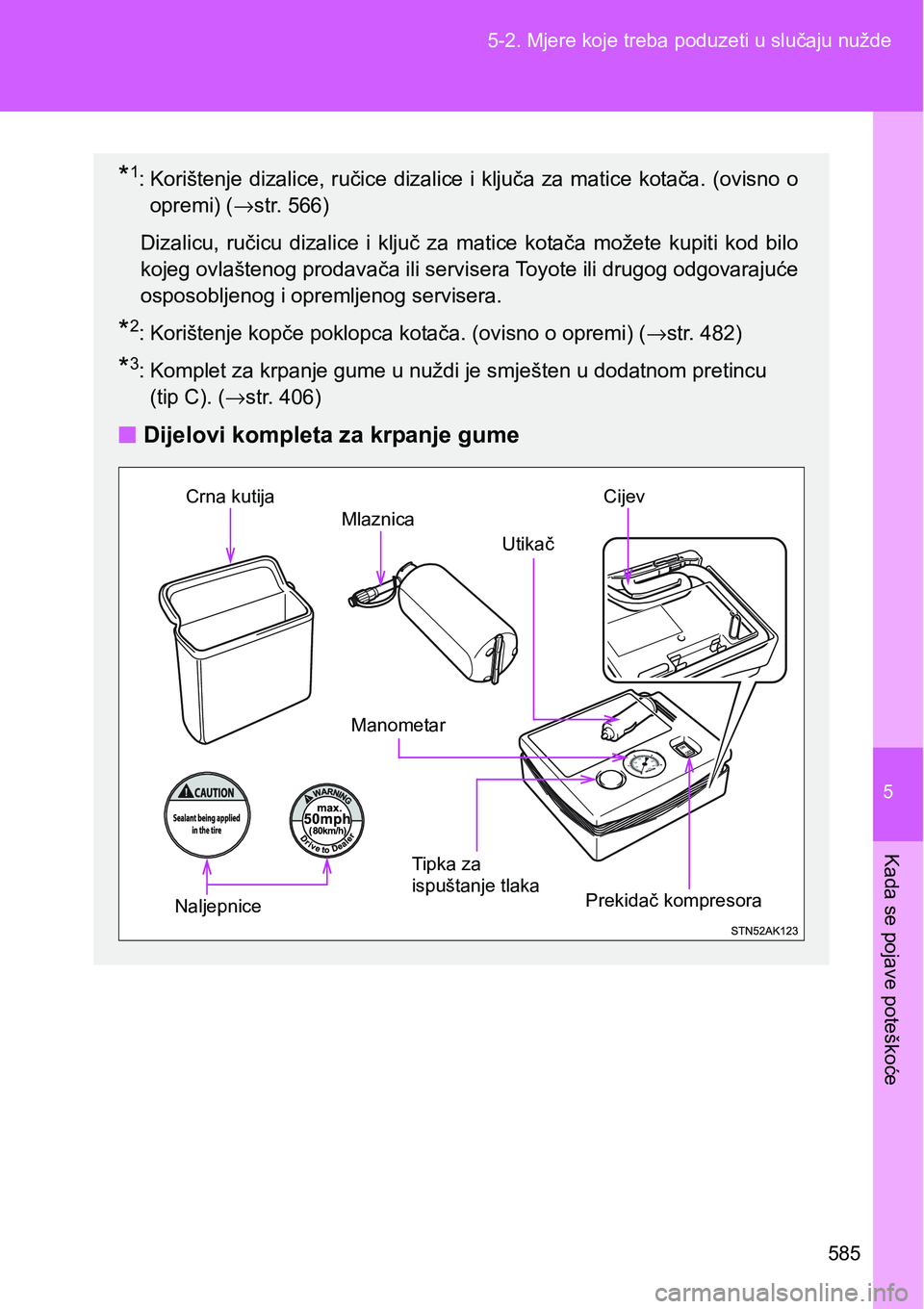

585 5-2. Mjere koje treba poduzeti u slučaju nužde
Kada se pojave poteškoće
*1: Korištenje dizalice, ručice dizalice i ključa za matice kotača. (ovisno o
opremi) (→str. 566)
Dizalicu, ručicu dizalice i ključ za matice kotača možete kupiti kod bilo
kojeg ovlaštenog prodavača ili servisera Toyote ili drugog odgovarajuće
osposobljenog i opremljenog servisera.
*2: Korištenje kopče poklopca kotača. (ovisno o opremi) (→str. 482)
*3: Komplet za krpanje gume u nuždi je smješten u dodatnom pretincu
(tip C). (→str. 406)
nDijelovi kompleta za krpanje gume
Prekidač kompresora
Manometar
Utikač
Crna kutija
Naljepnice
Tipka za
ispuštanje tlaka
Mlaznica
Cijev

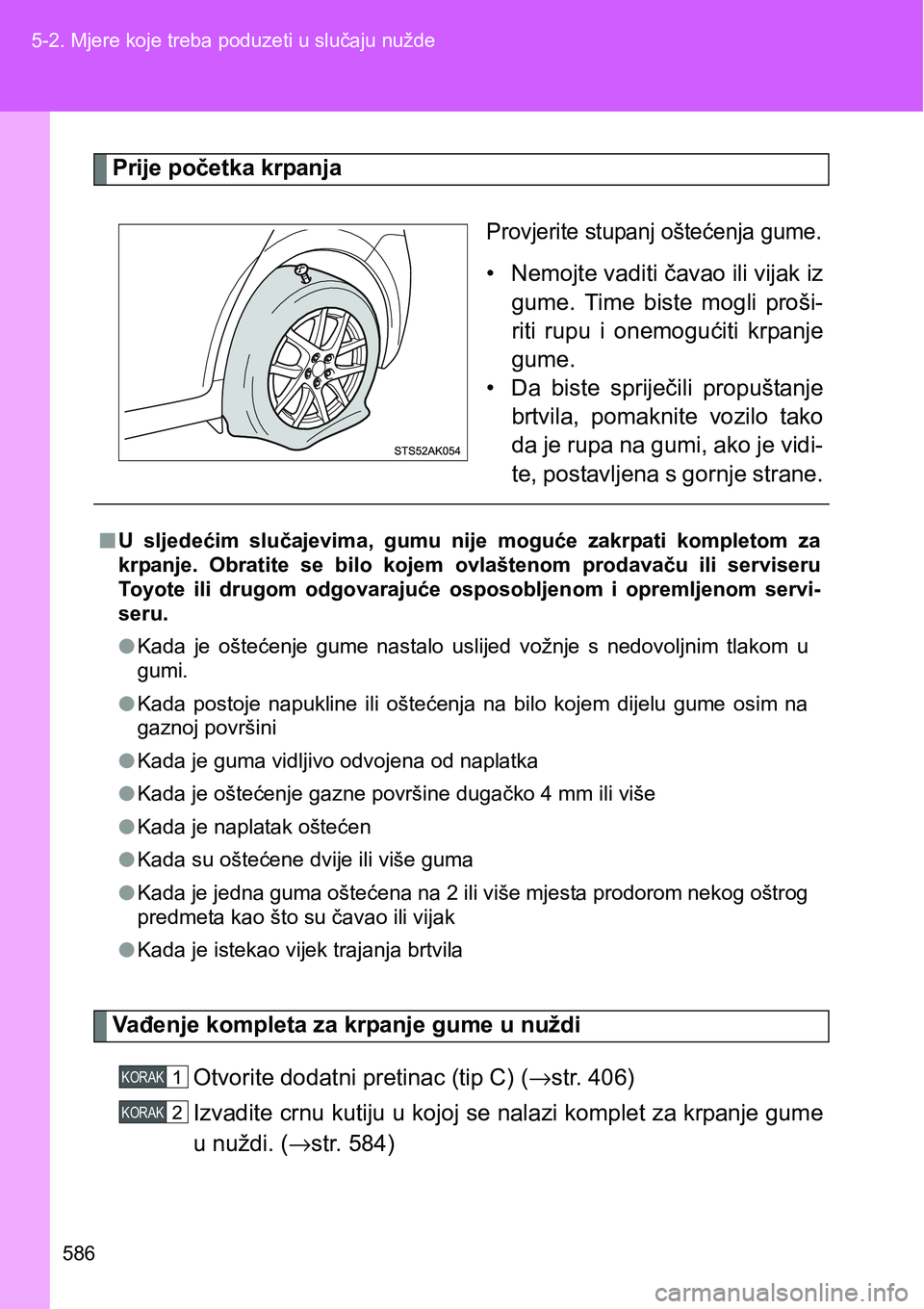

586 5-2. Mjere koje treba poduzeti u slučaju nužde
Prije početka krpanja
Provjerite stupanj oštećenja gume.
• Nemojte vaditi čavao ili vijak iz
gume. Time biste mogli proši-
riti rupu i onemogućiti krpanje
gume.
• Da biste spriječili propuštanje
brtvila, pomaknite vozilo tako
da je rupa na gumi, ako je vidi-
te, postavljena s gornje strane.
Vađenje kompleta za krpanje gume u nuždi
Otvorite dodatni pretinac (tip C) (→str. 406)
Izvadite crnu kutiju u kojoj se nalazi komplet za krpanje gume
u nuždi. (→str. 584)
nU sljedećim slučajevima, gumu nije moguće zakrpati kompletom za
krpanje. Obratite se bilo kojem ovlaštenom prodavaču ili serviseru
Toyote ili drugom odgovarajuće osposobljenom i opremljenom servi-
seru.
lKada je oštećenje gume nastalo uslijed vožnje s nedovoljnim tlakom u
gumi.
lKada postoje napukline ili oštećenja na bilo kojem dijelu gume osim na
gaznoj površini
lKada je guma vidljivo odvojena od naplatka
lKada je oštećenje gazne površine dugačko 4 mm ili više
lKada je naplatak oštećen
lKada su oštećene dvije ili više guma
lKada je jedna guma oštećena na 2 ili više mjesta prodorom nekog oštrog
predmeta kao što su čavao ili vijak
lKada je istekao vijek trajanja brtvila
KORAK
KORAK

5

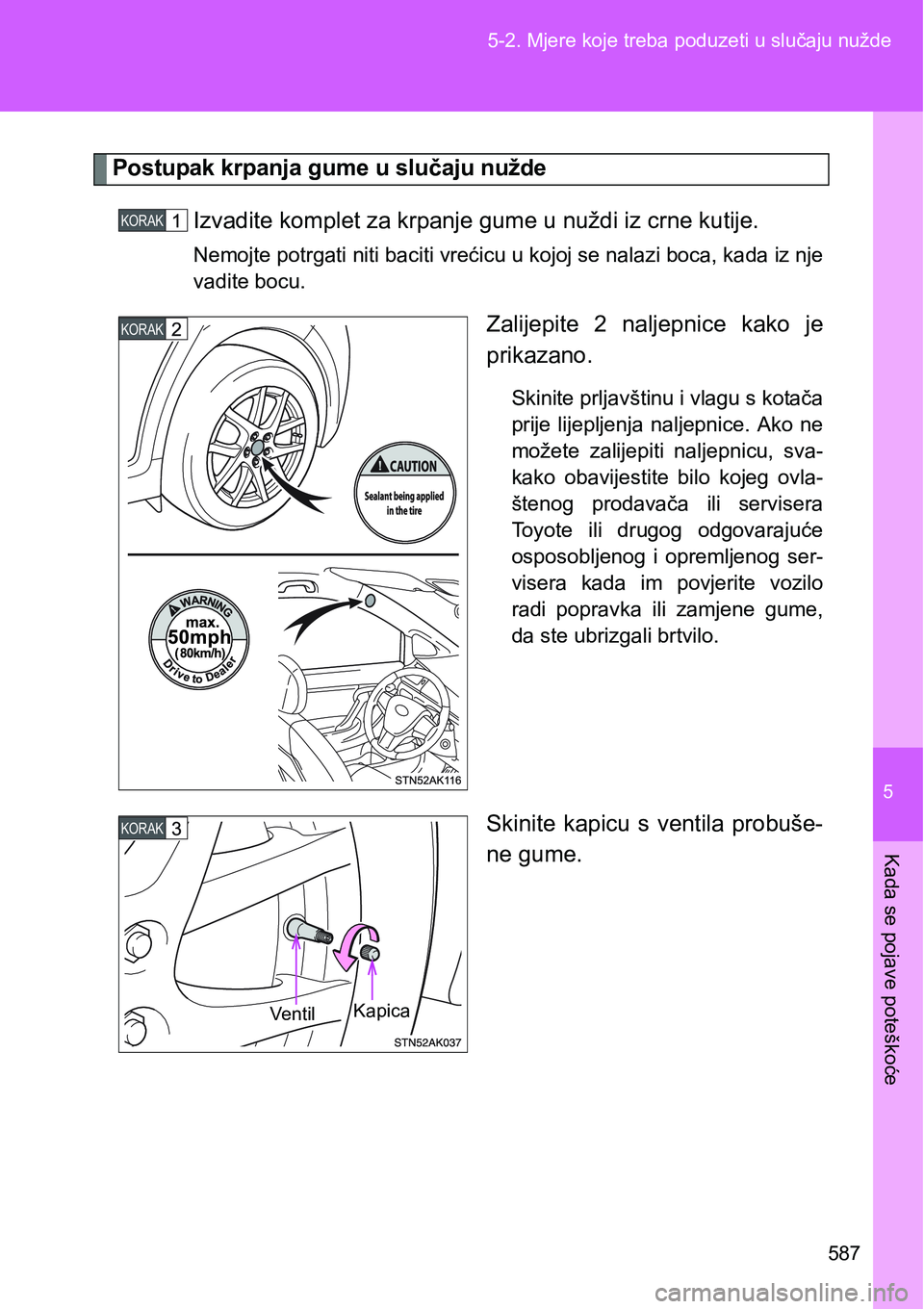

587 5-2. Mjere koje treba poduzeti u slučaju nužde
Kada se pojave poteškoće
Postupak krpanja gume u slučaju nužde
Izvadite komplet za krpanje gume u nuždi iz crne kutije.
Nemojte potrgati niti baciti vrećicu u kojoj se nalazi boca, kada iz nje
vadite bocu.
Zalijepite 2 naljepnice kako je
prikazano.
Skinite prljavštinu i vlagu s kotača
prije lijepljenja naljepnice. Ako ne
možete zalijepiti naljepnicu, sva-
kako obavijestite bilo kojeg ovla-
štenog prodavača ili servisera
Toyote ili drugog odgovarajuće
osposobljenog i opremljenog ser-
visera kada im povjerite vozilo
radi popravka ili zamjene gume,
da ste ubrizgali brtvilo.
Skinite kapicu s ventila probuše-
ne gume.
KORAK
KORAK
KORAK
.DSLFD
9HQ W LO

588 5-2. Mjere koje treba poduzeti u slučaju nužde
Skinite kapicu s mlaznice.
Spojite mlaznicu na ventil.
Zavrnite kraj cijevi čim je više mo-
guće u smjeru kazaljke na satu.
Boca treba visjeti vertikalno bez
dodira s tlom. Ako boca ne visi
vertikalno, pomaknite vozilo tako
da je ventil na pravom mjestu.
Skinite kapicu s boce.
Izvucite cijev iz kompresora.
KORAK
KORAK
KORAK
KORAK

5

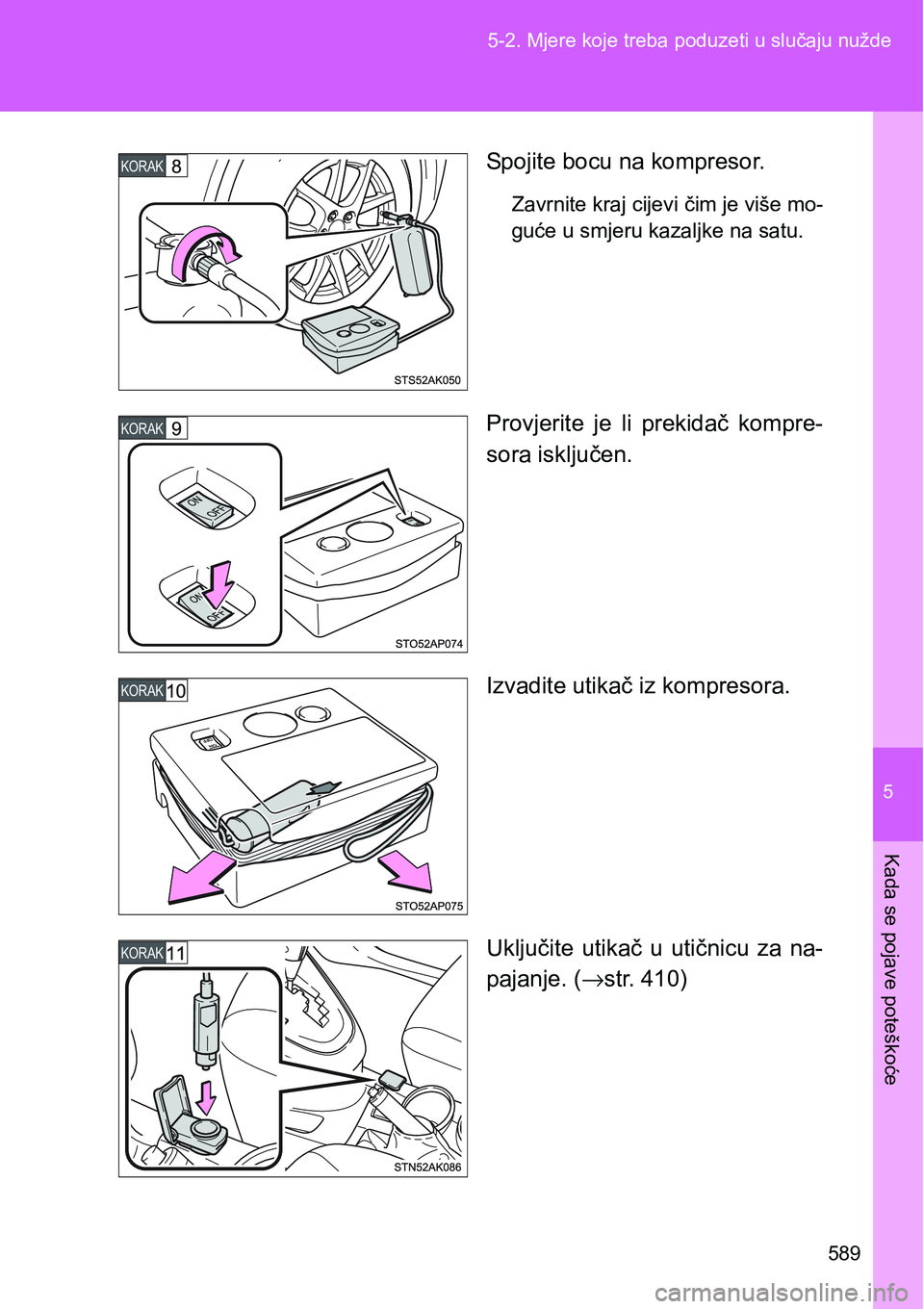

589 5-2. Mjere koje treba poduzeti u slučaju nužde
Kada se pojave poteškoće
Spojite bocu na kompresor.
Zavrnite kraj cijevi čim je više mo-
guće u smjeru kazaljke na satu.
Provjerite je li prekidač kompre-
sora isključen.
Izvadite utikač iz kompresora.
Uključite utikač u utičnicu za na-
pajanje. (→str. 410)
KORAK
KORAK
KORAK
KORAK

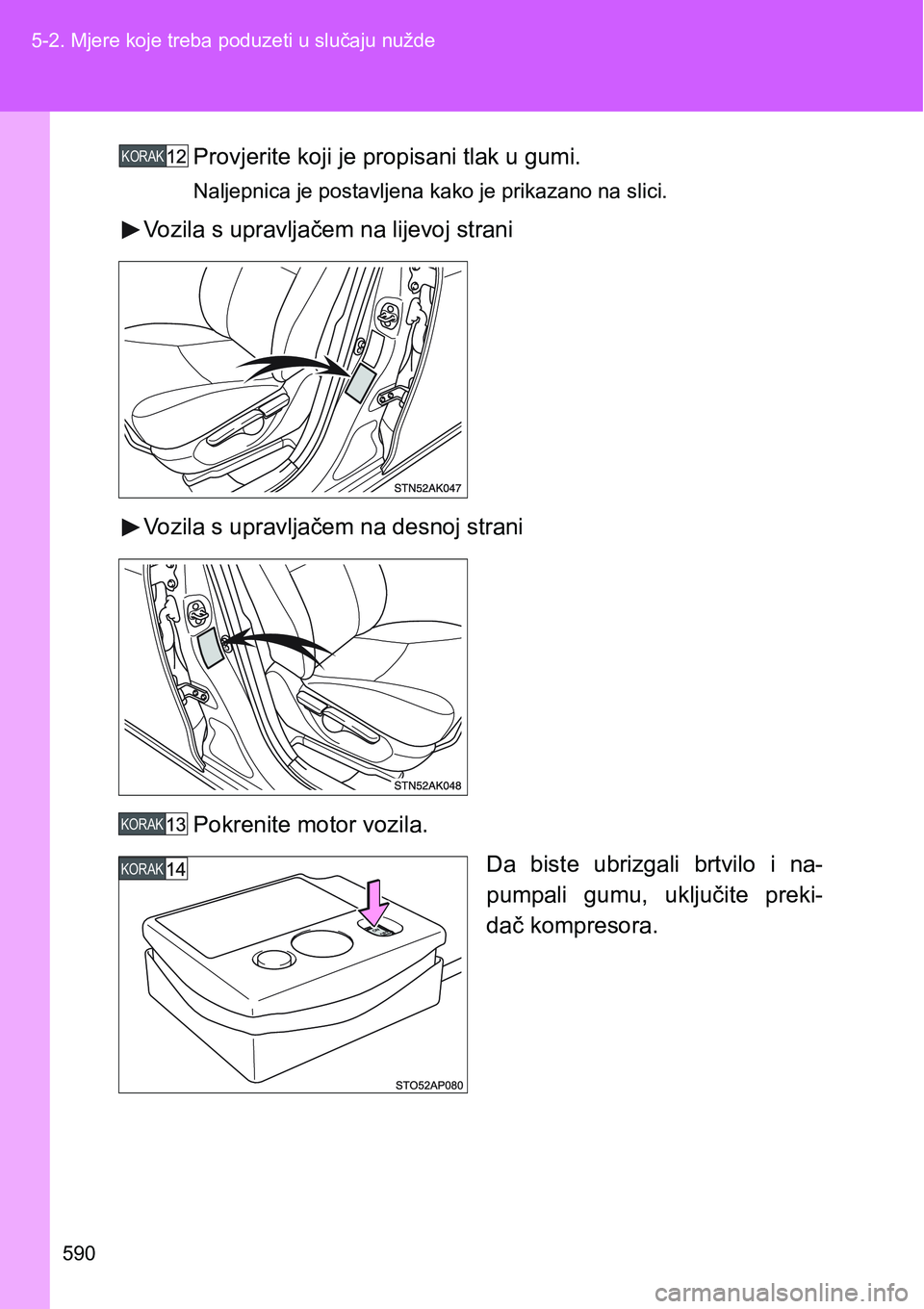

590 5-2. Mjere koje treba poduzeti u slučaju nužde
Provjerite koji je propisani tlak u gumi.
Naljepnica je postavljena kako je prikazano na slici.
Vozila s upravljačem na lijevoj strani
Vozila s upravljačem na desnoj strani
Pokrenite motor vozila.
Da biste ubrizgali brtvilo i na-
pumpali gumu, uključite preki-
dač kompresora.
KORAK
KORAK
KORAK
