2017 TOYOTA VERSO Upute Za Rukovanje (in Croatian)

519 4-3. Samostalno održavanje
4
Održavanje i briga
Oslobodite kopču donjeg dijela
pokrova, a zatim skinite pokrov.
Umetnite ravni odvijač i skinite
staklo prema van.
Skinite utikač iz kućišta bočnog
pokazivača smjera.KORAK
KORAK
KORAK

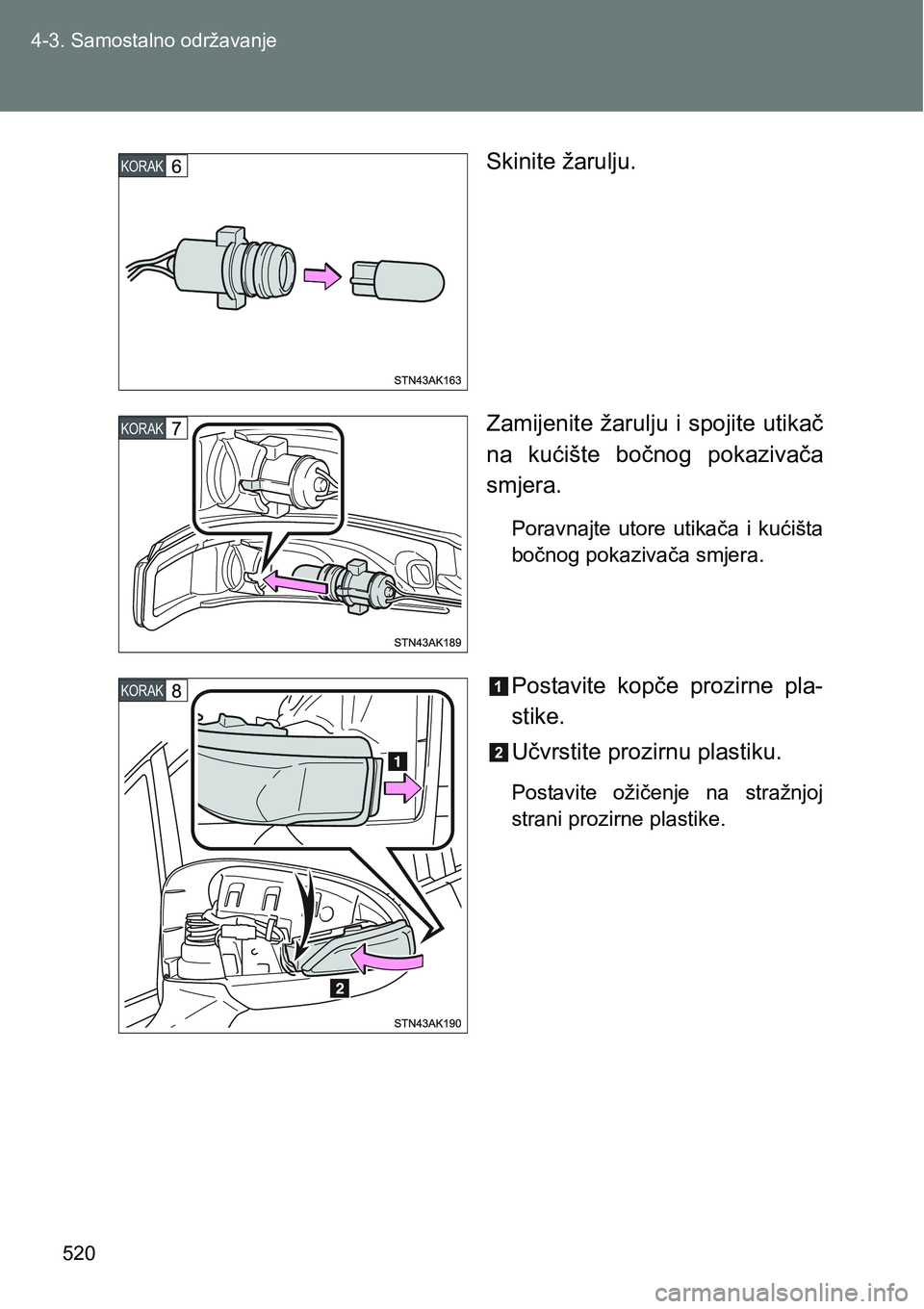

520 4-3. Samostalno održavanje
Skinite žarulju.
Zamijenite žarulju i spojite utikač
na kućište bočnog pokazivača
smjera.
Poravnajte utore utikača i kućišta
bočnog pokazivača smjera.
Postavite kopče prozirne pla-
stike.
Učvrstite prozirnu plastiku.
Postavite ožičenje na stražnjoj
strani prozirne plastike.
KORAK
KORAK
KORAK

521 4-3. Samostalno održavanje
4
Održavanje i briga
Postavite kopče pokrova.
Zakačite kopču na donji dio po-
krova.KORAK
KORAK

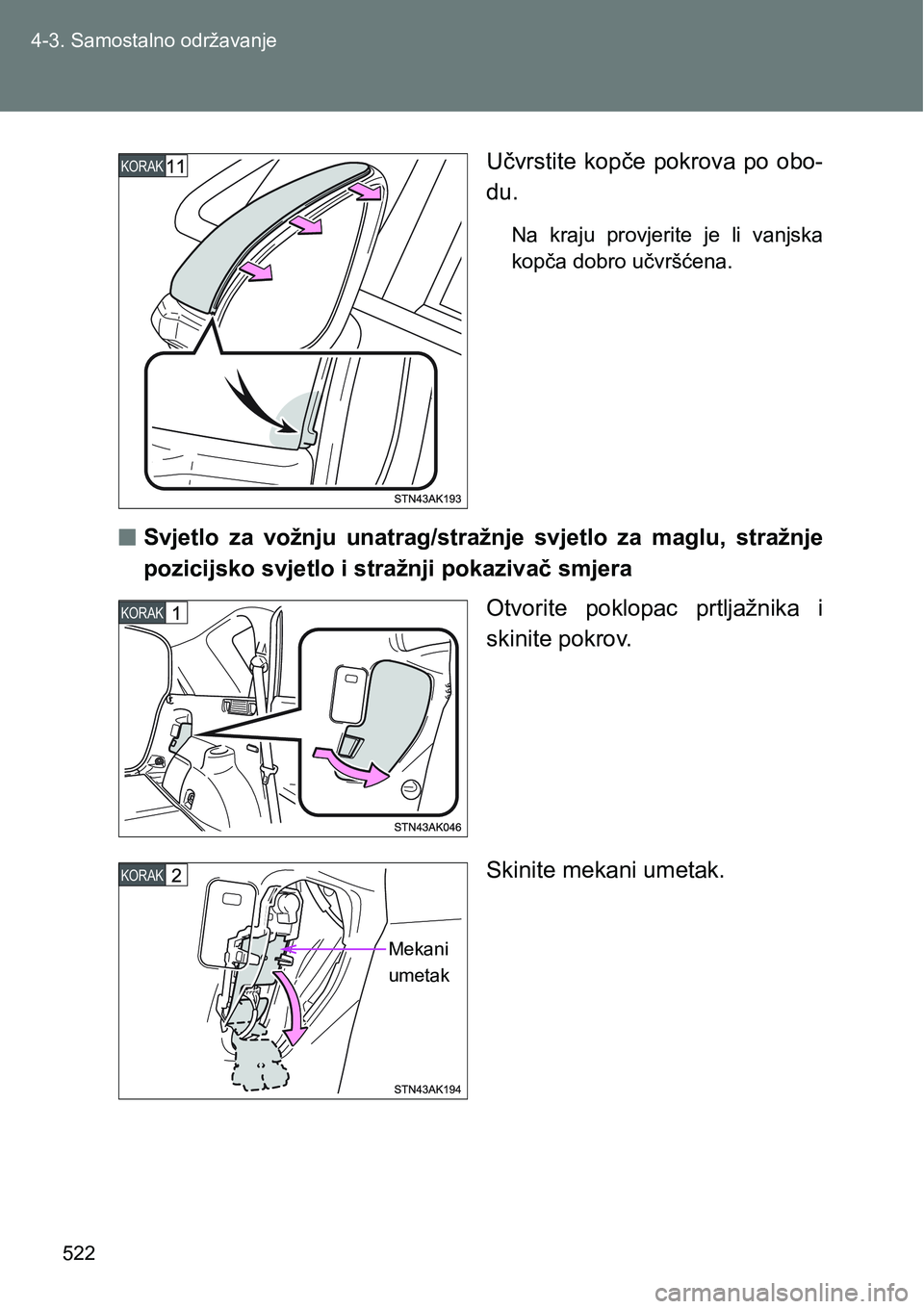

522 4-3. Samostalno održavanje
Učvrstite kopče pokrova po obo-
du.
Na kraju provjerite je li vanjska
kopča dobro učvršćena.
nSvjetlo za vožnju unatrag/stražnje svjetlo za maglu, stražnje
pozicijsko svjetlo i stražnji pokazivač smjera
Otvorite poklopac prtljažnika i
skinite pokrov.
Skinite mekani umetak.
KORAK
KORAK
KORAK
0HNDQL
XPHWDN

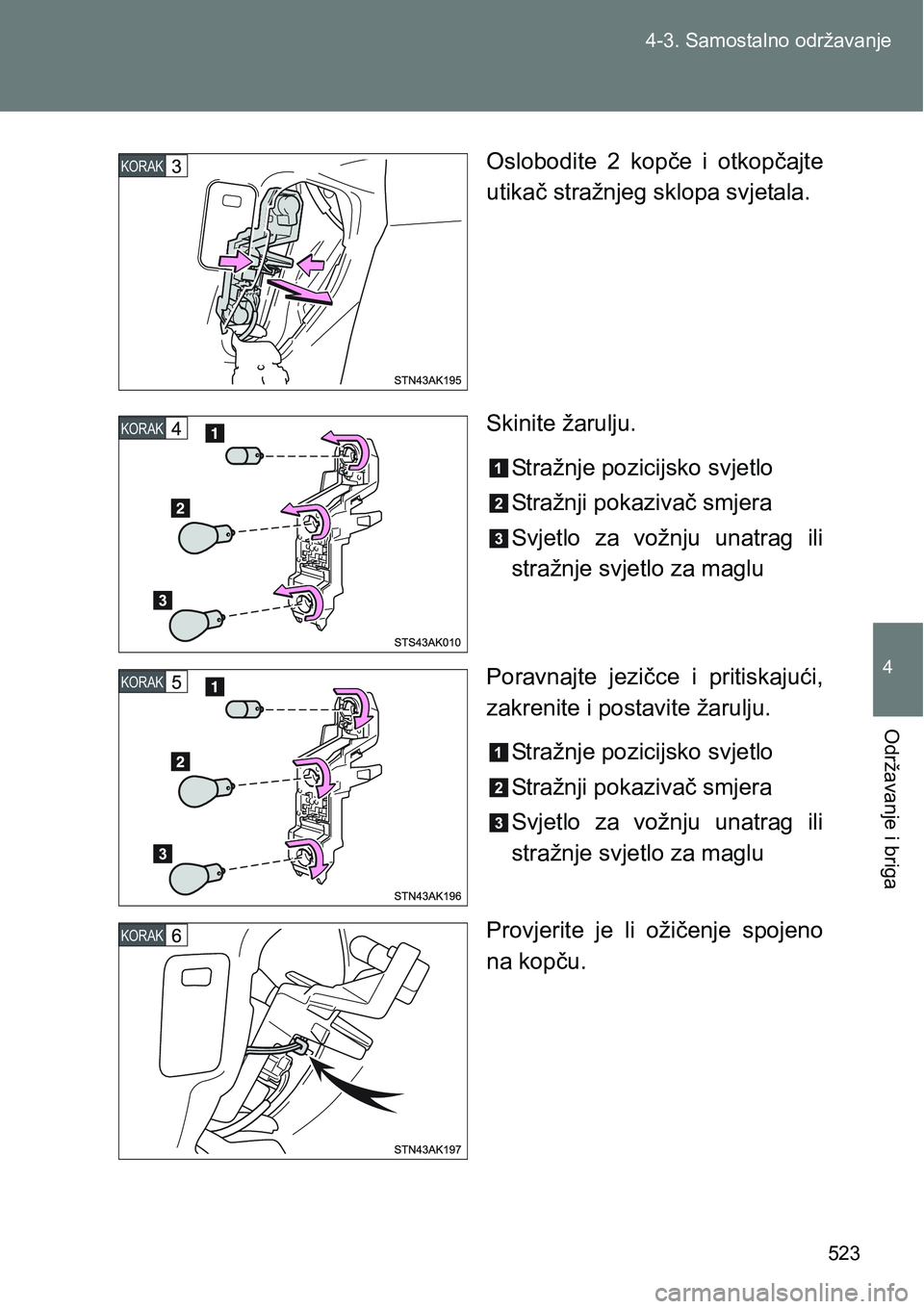

523 4-3. Samostalno održavanje
4
Održavanje i briga
Oslobodite 2 kopče i otkopčajte
utikač stražnjeg sklopa svjetala.
Skinite žarulju.
Stražnje pozicijsko svjetlo
Stražnji pokazivač smjera
Svjetlo za vožnju unatrag ili
stražnje svjetlo za maglu
Poravnajte jezičce i pritiskajući,
zakrenite i postavite žarulju.
Stražnje pozicijsko svjetlo
Stražnji pokazivač smjera
Svjetlo za vožnju unatrag ili
stražnje svjetlo za maglu
Provjerite je li ožičenje spojeno
na kopču.KORAK
KORAK
KORAK
KORAK

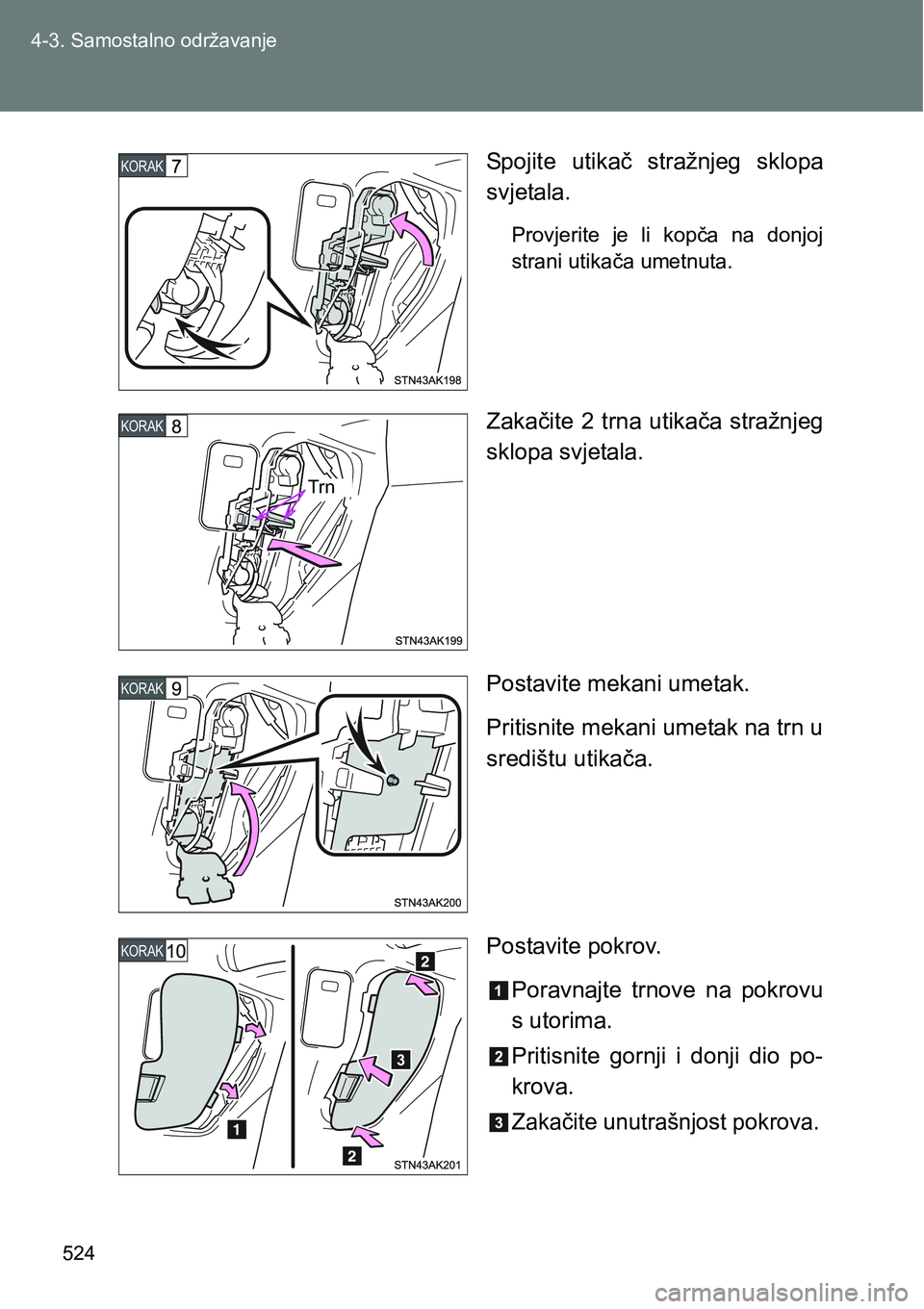

524 4-3. Samostalno održavanje
Spojite utikač stražnjeg sklopa
svjetala.
Provjerite je li kopča na donjoj
strani utikača umetnuta.
Zakačite 2 trna utikača stražnjeg
sklopa svjetala.
Postavite mekani umetak.
Pritisnite mekani umetak na trn u
središtu utikača.
Postavite pokrov.
Poravnajte trnove na pokrovu
s utorima.
Pritisnite gornji i donji dio po-
krova.
Zakačite unutrašnjost pokrova.
KORAK
KORAK
7UQ
KORAK
KORAK

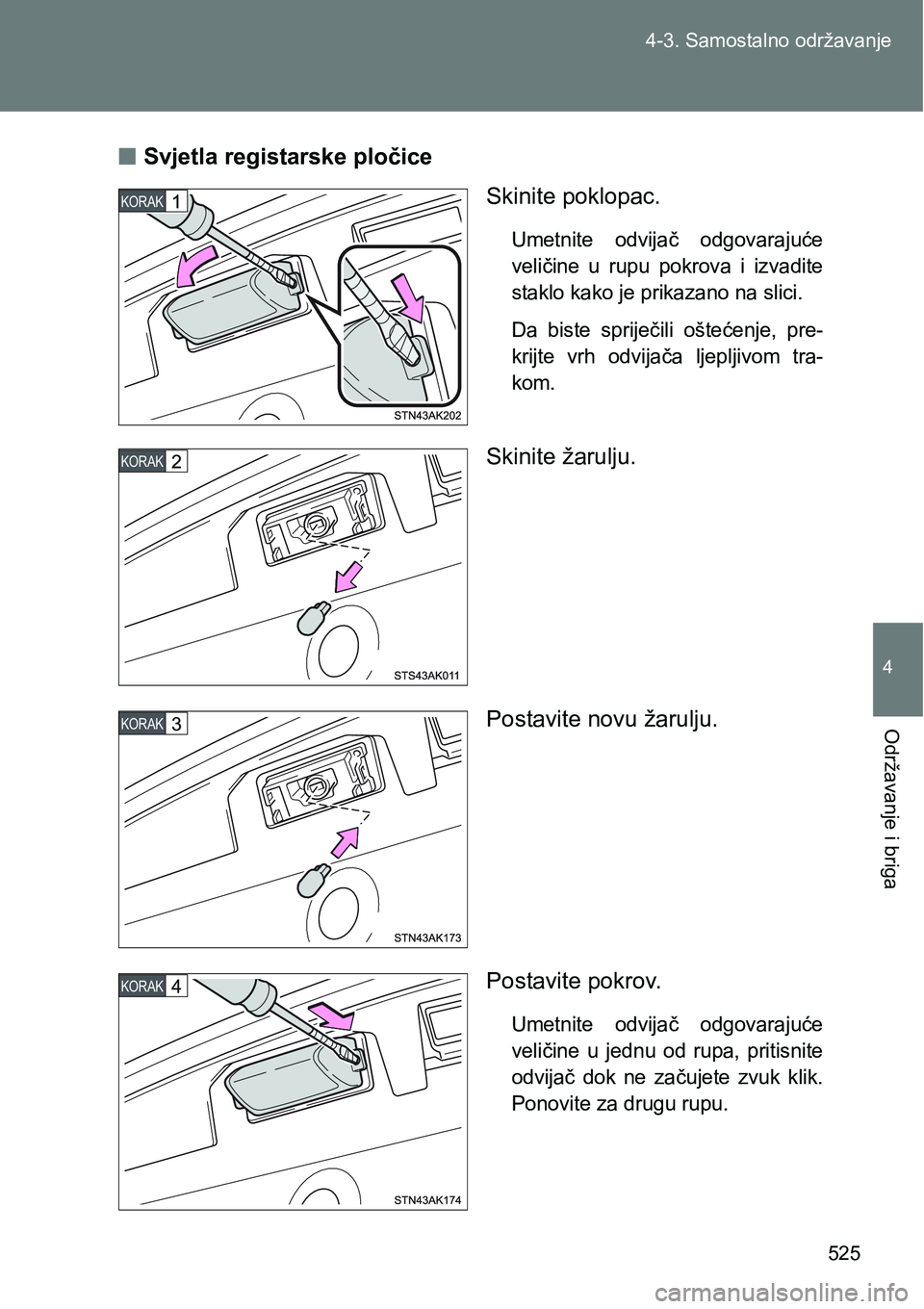

525 4-3. Samostalno održavanje
4
Održavanje i briga
nSvjetla registarske pločice
Skinite poklopac.
Umetnite odvijač odgovarajuće
veličine u rupu pokrova i izvadite
staklo kako je prikazano na slici.
Da biste spriječili oštećenje, pre-
krijte vrh odvijača ljepljivom tra-
kom.
Skinite žarulju.
Postavite novu žarulju.
Postavite pokrov.
Umetnite odvijač odgovarajuće
veličine u jednu od rupa, pritisnite
odvijač dok ne začujete zvuk klik.
Ponovite za drugu rupu.
KORAK
KORAK
KORAK
KORAK

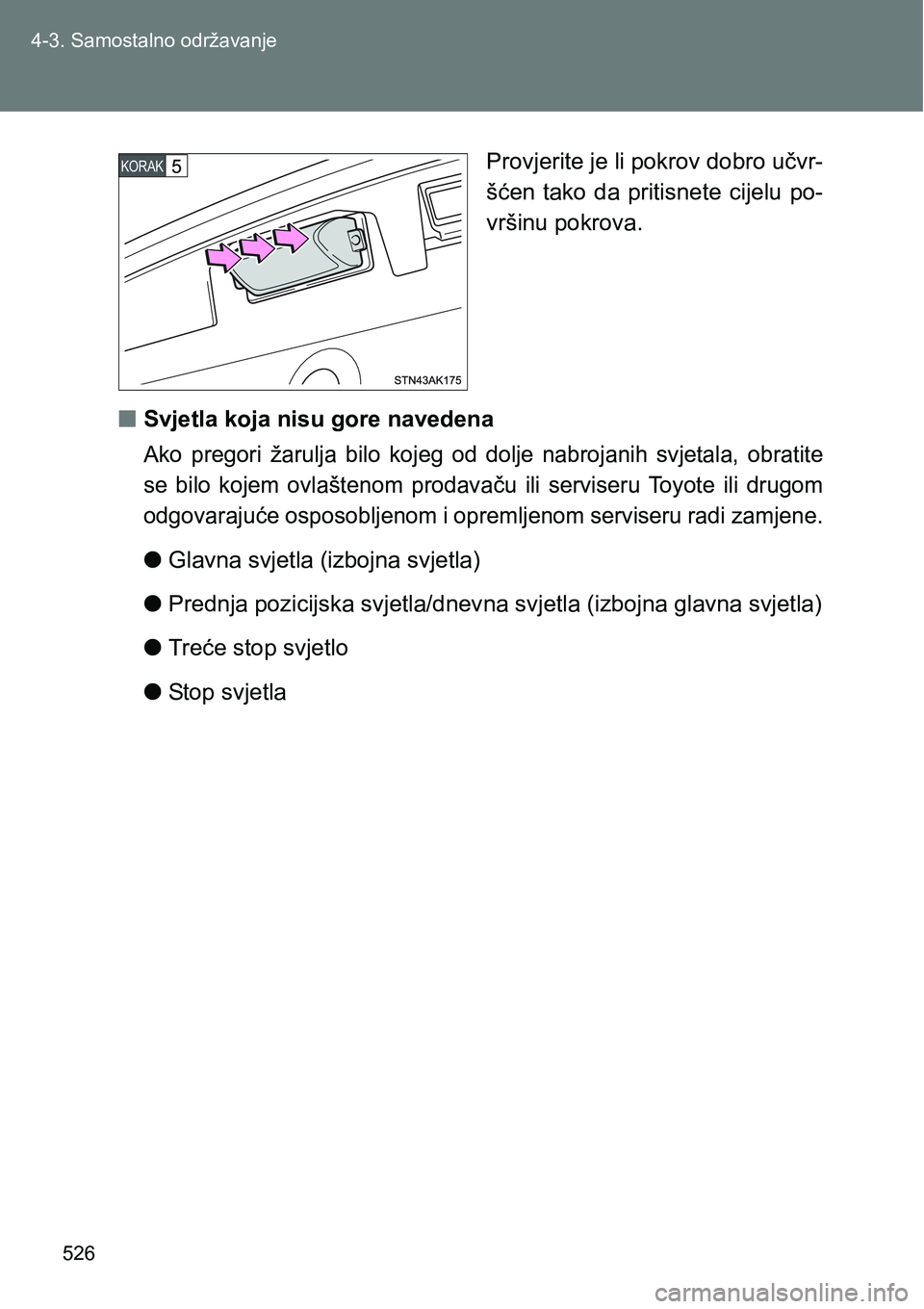

526 4-3. Samostalno održavanje
Provjerite je li pokrov dobro učvr-
šćen tako da pritisnete cijelu po-
vršinu pokrova.
nSvjetla koja nisu gore navedena
Ako pregori žarulja bilo kojeg od dolje nabrojanih svjetala, obratite
se bilo kojem ovlaštenom prodavaču ili serviseru Toyote ili drugom
odgovarajuće osposobljenom i opremljenom serviseru radi zamjene.
lGlavna svjetla (izbojna svjetla)
lPrednja pozicijska svjetla/dnevna svjetla (izbojna glavna svjetla)
lTreće stop svjetlo
lStop svjetla
