2017 TOYOTA VERSO Upute Za Rukovanje (in Croatian)

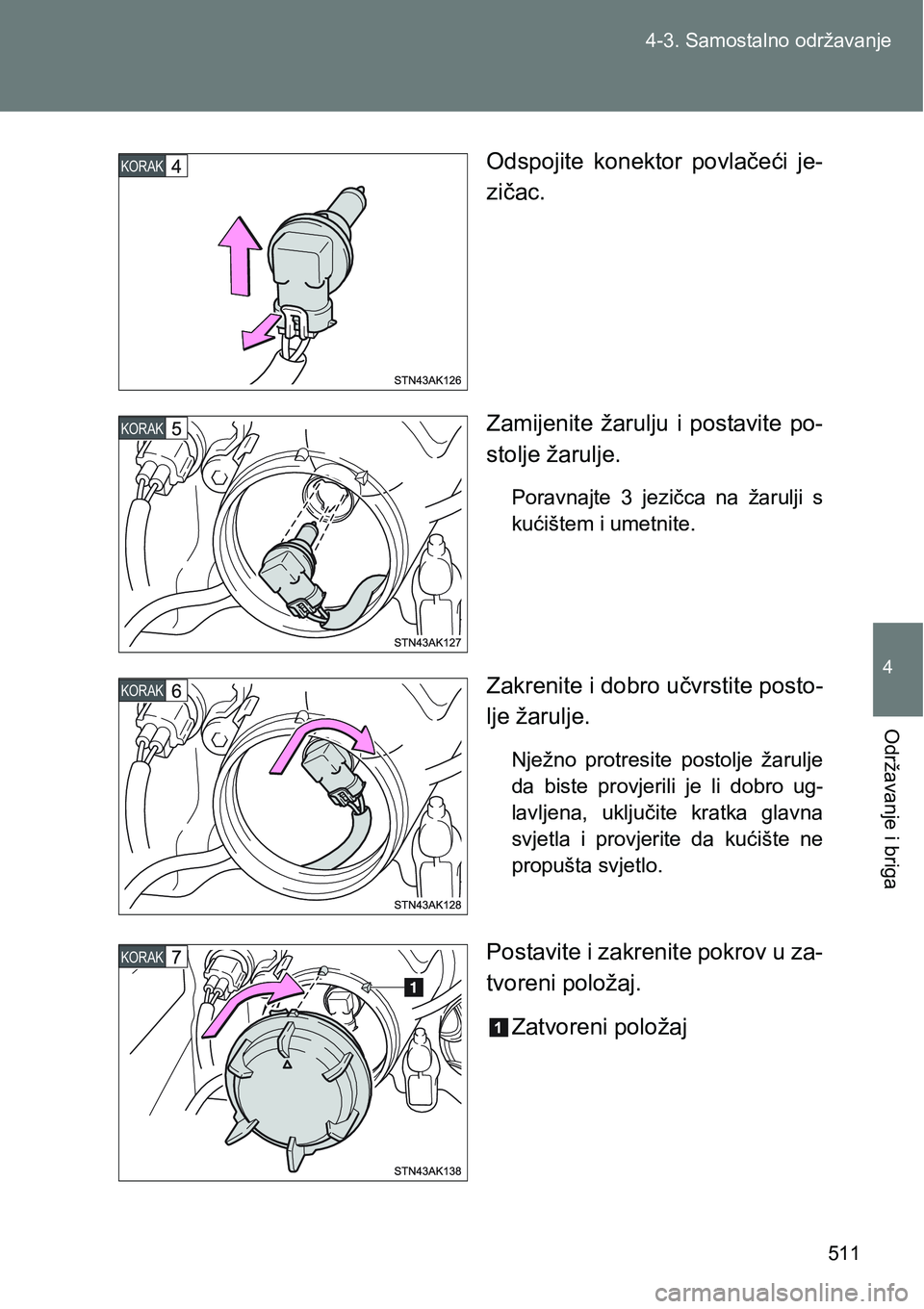

511 4-3. Samostalno održavanje
4
Održavanje i briga
Odspojite konektor povlačeći je-
zičac.
Zamijenite žarulju i postavite po-
stolje žarulje.
Poravnajte 3 jezičca na žarulji s
kućištem i umetnite.
Zakrenite i dobro učvrstite posto-
lje žarulje.
Nježno protresite postolje žarulje
da biste provjerili je li dobro ug-
lavljena, uključite kratka glavna
svjetla i provjerite da kućište ne
propušta svjetlo.
Postavite i zakrenite pokrov u za-
tvoreni položaj.
Zatvoreni položaj
KORAK
KORAK
KORAK
KORAK

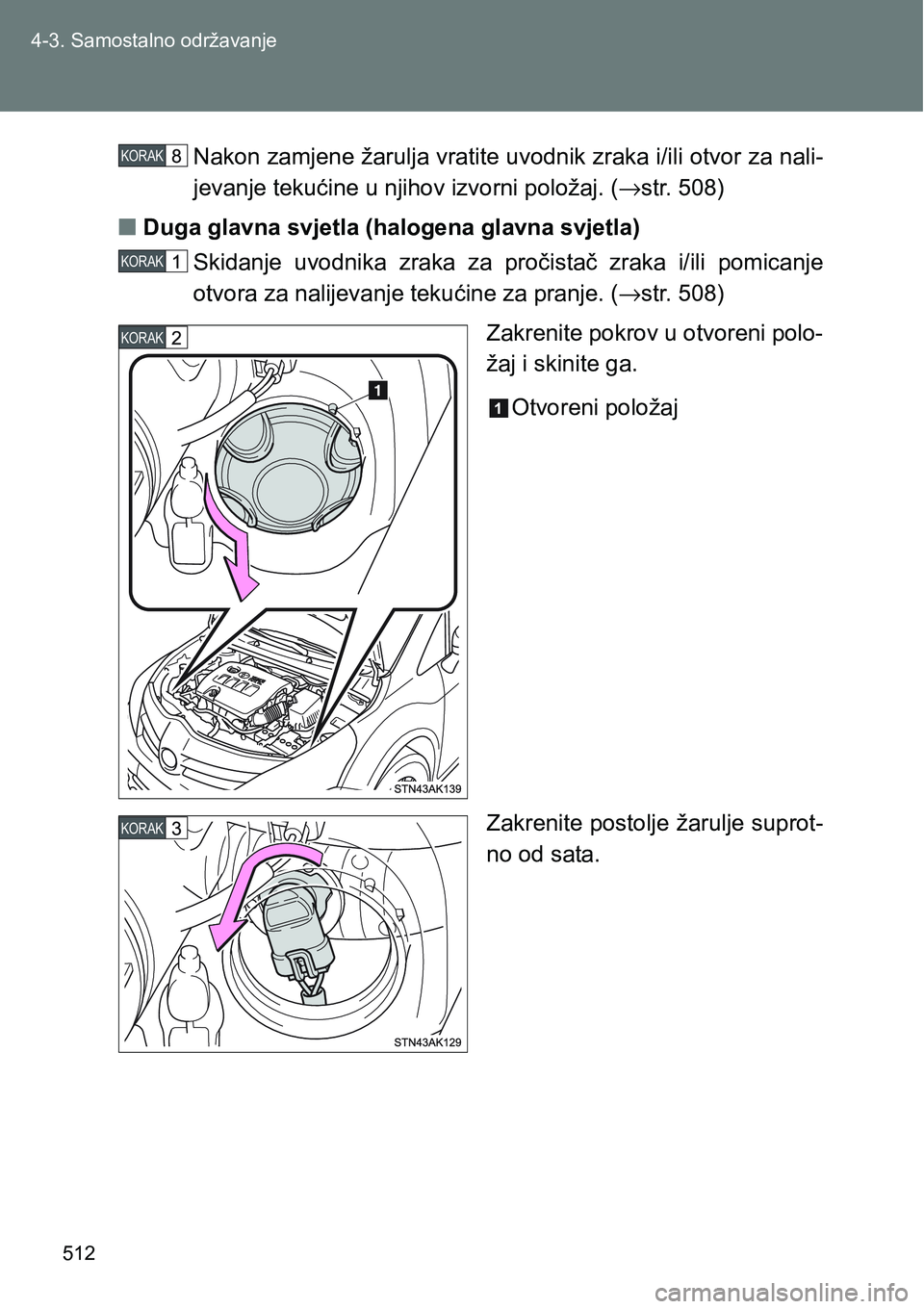

512 4-3. Samostalno održavanje
Nakon zamjene žarulja vratite uvodnik zraka i/ili otvor za nali-
jevanje tekućine u njihov izvorni položaj. (→str. 508)
nDuga glavna svjetla (halogena glavna svjetla)
Skidanje uvodnika zraka za pročistač zraka i/ili pomicanje
otvora za nalijevanje tekućine za pranje. (→str. 508)
Zakrenite pokrov u otvoreni polo-
žaj i skinite ga.
Otvoreni položaj
Zakrenite postolje žarulje suprot-
no od sata.KORAK
KORAK
KORAK
KORAK

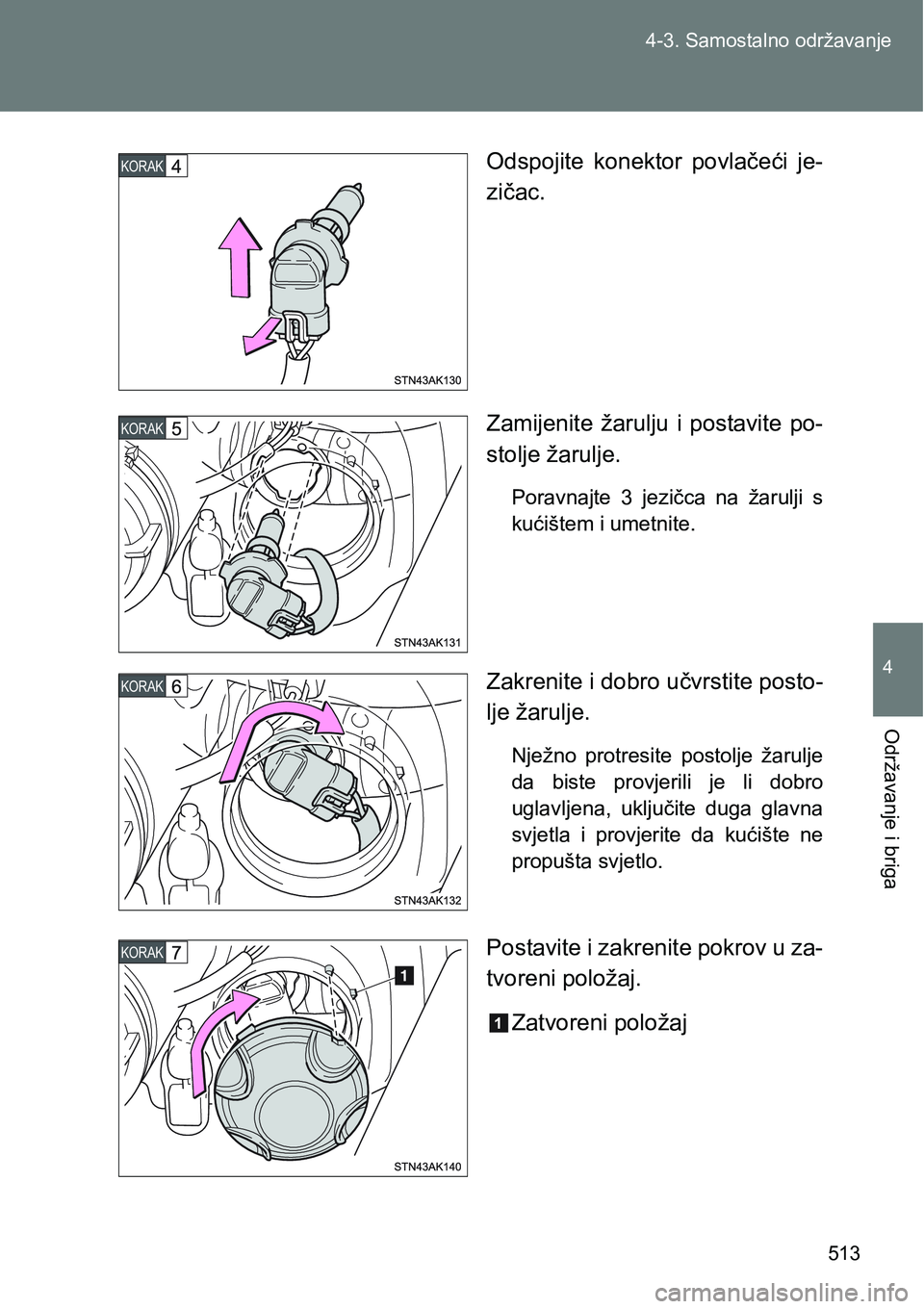

513 4-3. Samostalno održavanje
4
Održavanje i briga
Odspojite konektor povlačeći je-
zičac.
Zamijenite žarulju i postavite po-
stolje žarulje.
Poravnajte 3 jezičca na žarulji s
kućištem i umetnite.
Zakrenite i dobro učvrstite posto-
lje žarulje.
Nježno protresite postolje žarulje
da biste provjerili je li dobro
uglavljena, uključite duga glavna
svjetla i provjerite da kućište ne
propušta svjetlo.
Postavite i zakrenite pokrov u za-
tvoreni položaj.
Zatvoreni položaj
KORAK
KORAK
KORAK
KORAK

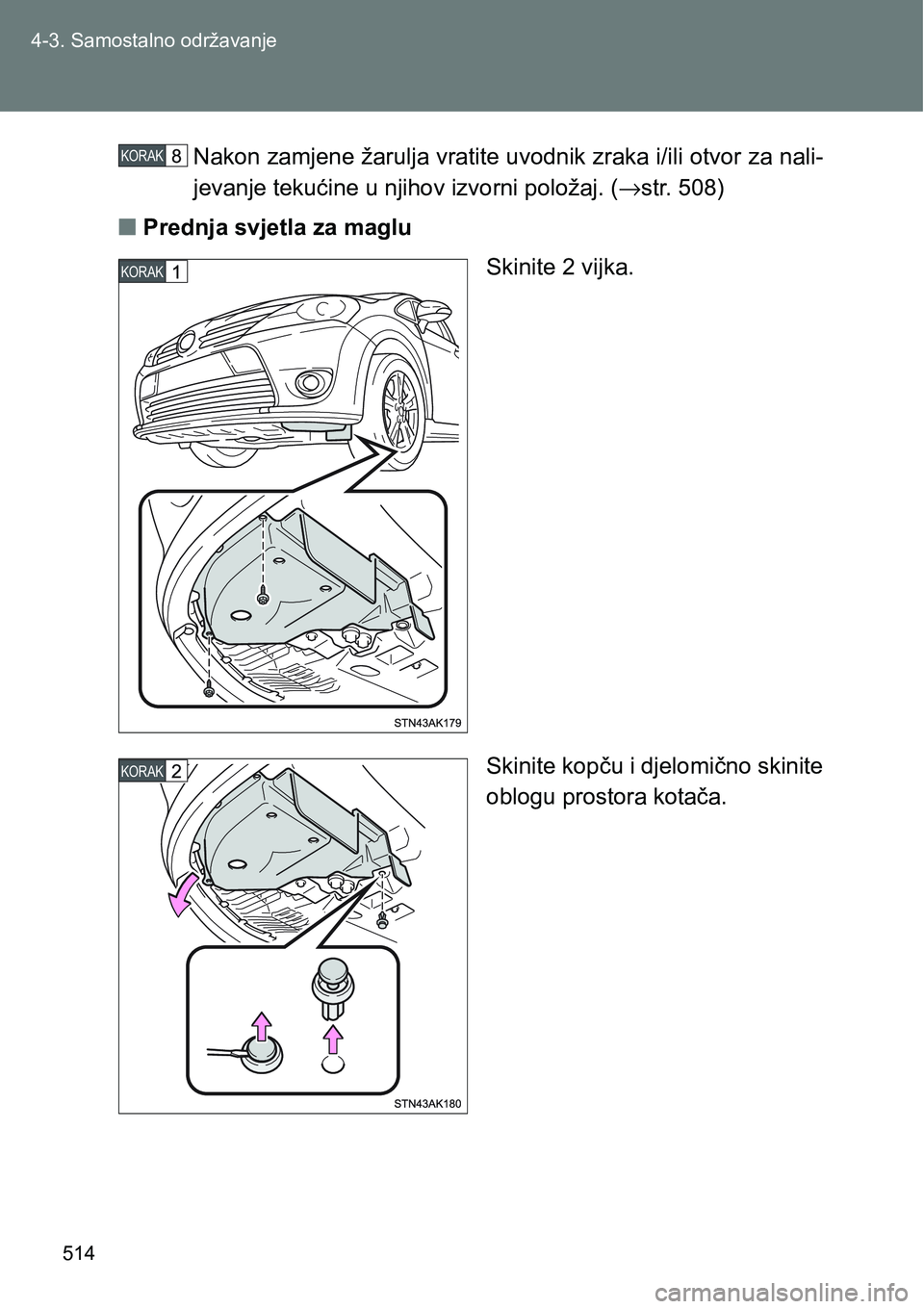

514 4-3. Samostalno održavanje
Nakon zamjene žarulja vratite uvodnik zraka i/ili otvor za nali-
jevanje tekućine u njihov izvorni položaj. (→str. 508)
nPrednja svjetla za maglu
Skinite 2 vijka.
Skinite kopču i djelomično skinite
oblogu prostora kotača.KORAK
KORAK
KORAK

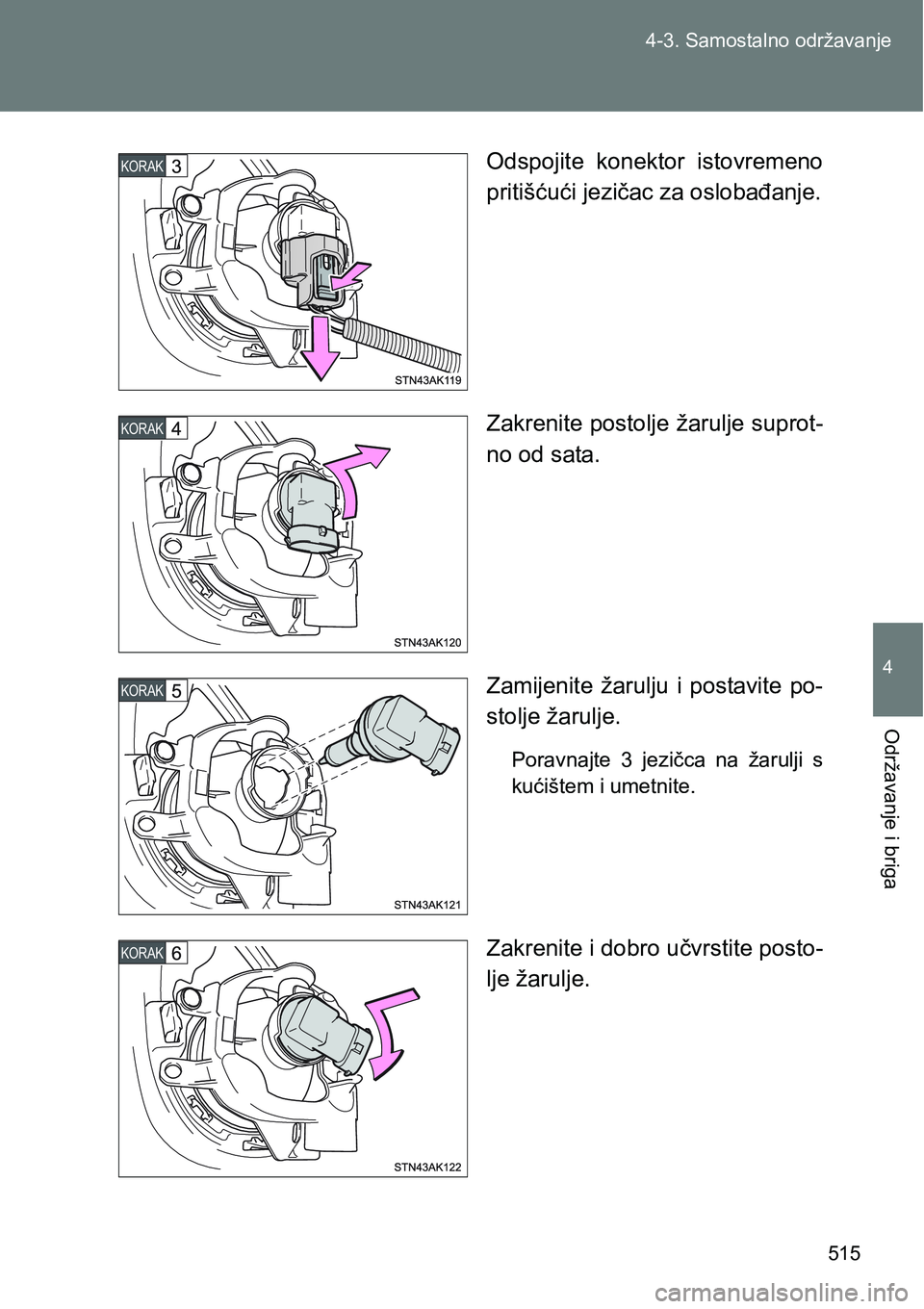

515 4-3. Samostalno održavanje
4
Održavanje i briga
Odspojite konektor istovremeno
pritišćući jezičac za oslobađanje.
Zakrenite postolje žarulje suprot-
no od sata.
Zamijenite žarulju i postavite po-
stolje žarulje.
Poravnajte 3 jezičca na žarulji s
kućištem i umetnite.
Zakrenite i dobro učvrstite posto-
lje žarulje.
KORAK
KORAK
KORAK
KORAK

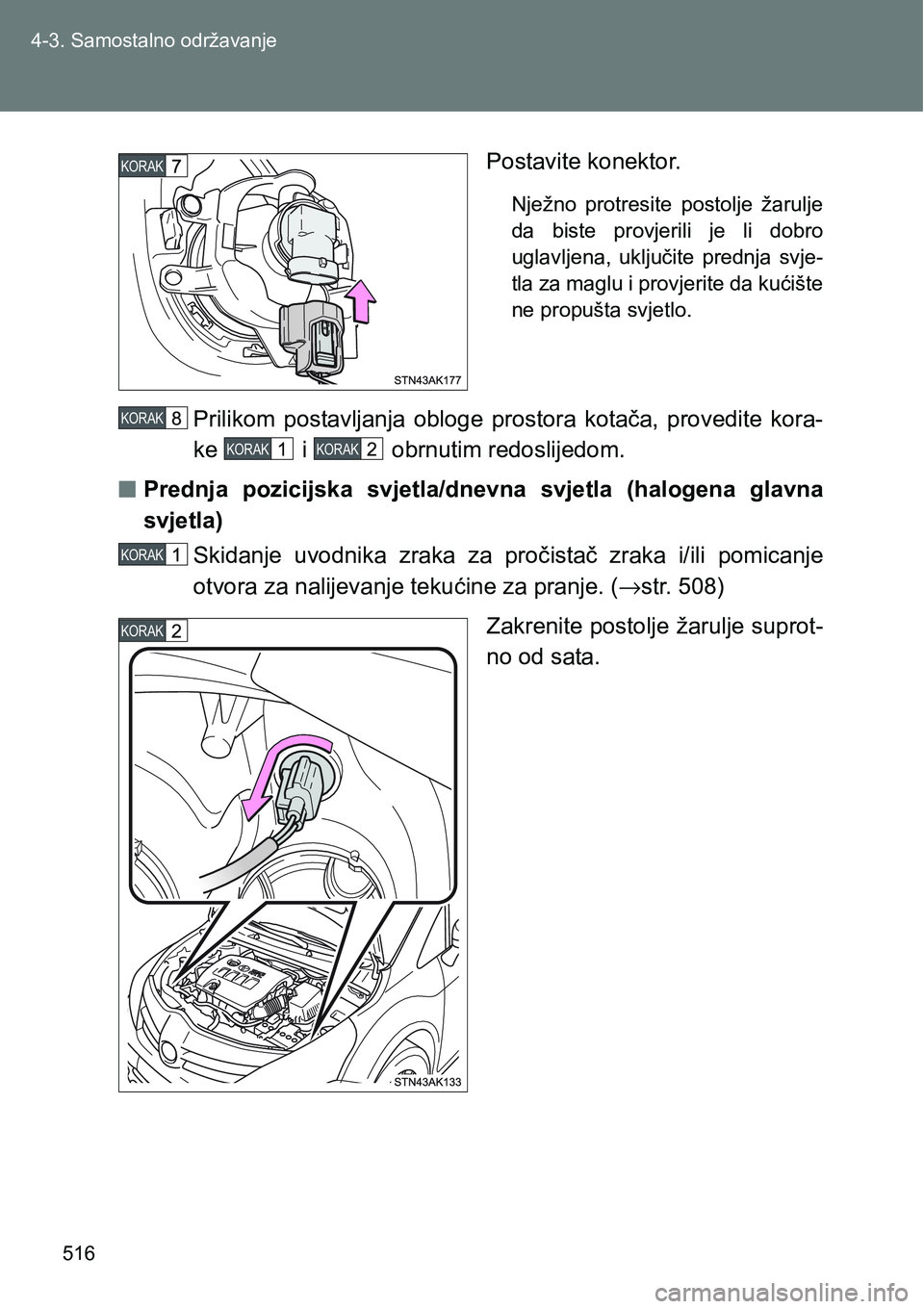

516 4-3. Samostalno održavanje
Postavite konektor.
Nježno protresite postolje žarulje
da biste provjerili je li dobro
uglavljena, uključite prednja svje-
tla za maglu i provjerite da kućište
ne propušta svjetlo.
Prilikom postavljanja obloge prostora kotača, provedite kora-
ke i obrnutim redoslijedom.
nPrednja pozicijska svjetla/dnevna svjetla (halogena glavna
svjetla)
Skidanje uvodnika zraka za pročistač zraka i/ili pomicanje
otvora za nalijevanje tekućine za pranje. (→str. 508)
Zakrenite postolje žarulje suprot-
no od sata.
KORAK
KORAK
KORAKKORAK
KORAK
KORAK

517 4-3. Samostalno održavanje
4
Održavanje i briga
Skinite žarulju.
Prilikom ugradnje, provedite obrnuti postupak.
nPrednji pokazivač smjera
Skidanje uvodnika zraka za pročistač zraka i/ili pomicanje
otvora za nalijevanje tekućine za pranje. (→str. 508)
Zakrenite postolje žarulje suprot-
no od sata.KORAK
KORAK
KORAK
KORAK

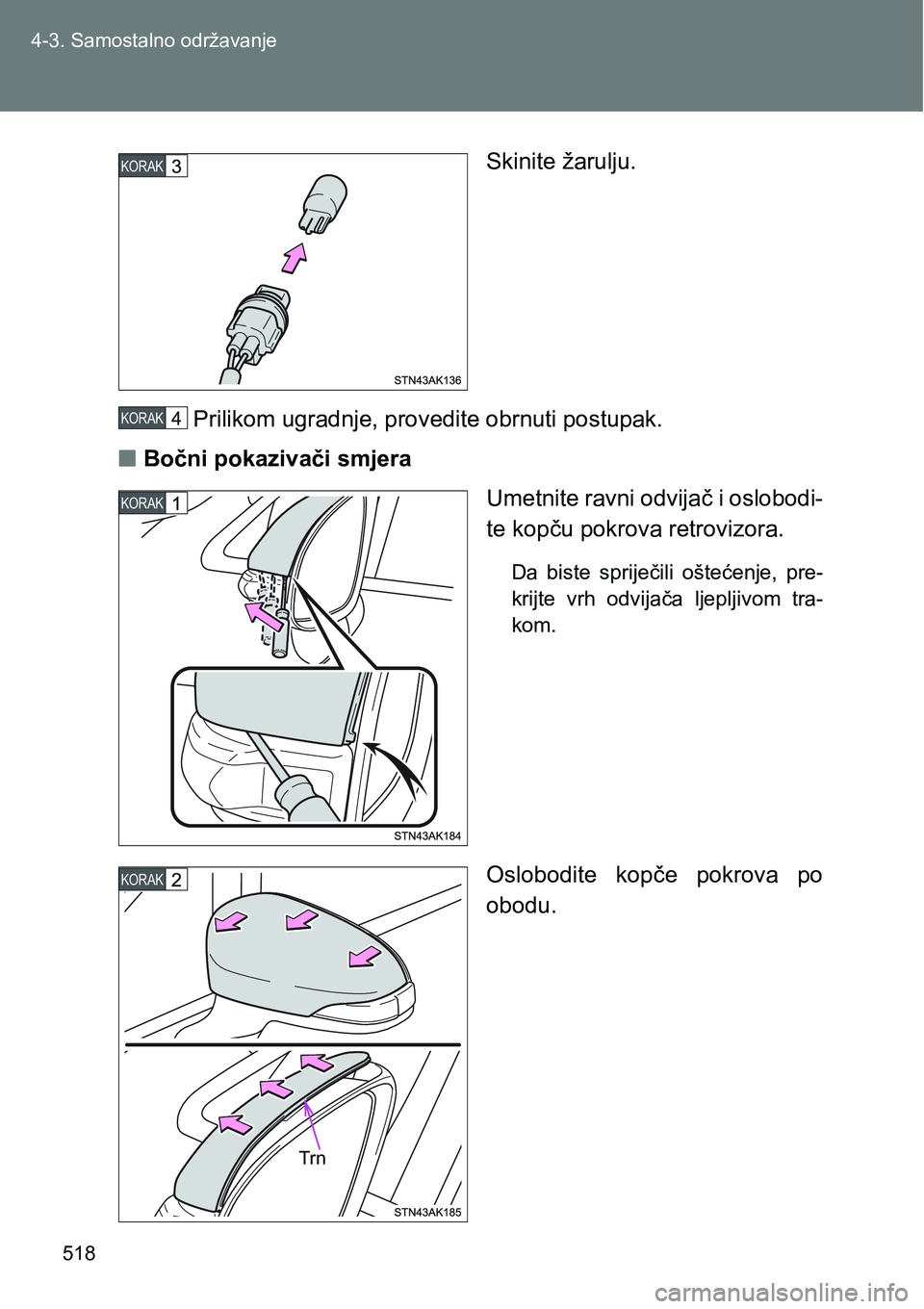

518 4-3. Samostalno održavanje
Skinite žarulju.
Prilikom ugradnje, provedite obrnuti postupak.
nBočni pokazivači smjera
Umetnite ravni odvijač i oslobodi-
te kopču pokrova retrovizora.
Da biste spriječili oštećenje, pre-
krijte vrh odvijača ljepljivom tra-
kom.
Oslobodite kopče pokrova po
obodu.
KORAK
KORAK
KORAK
KORAK
