5

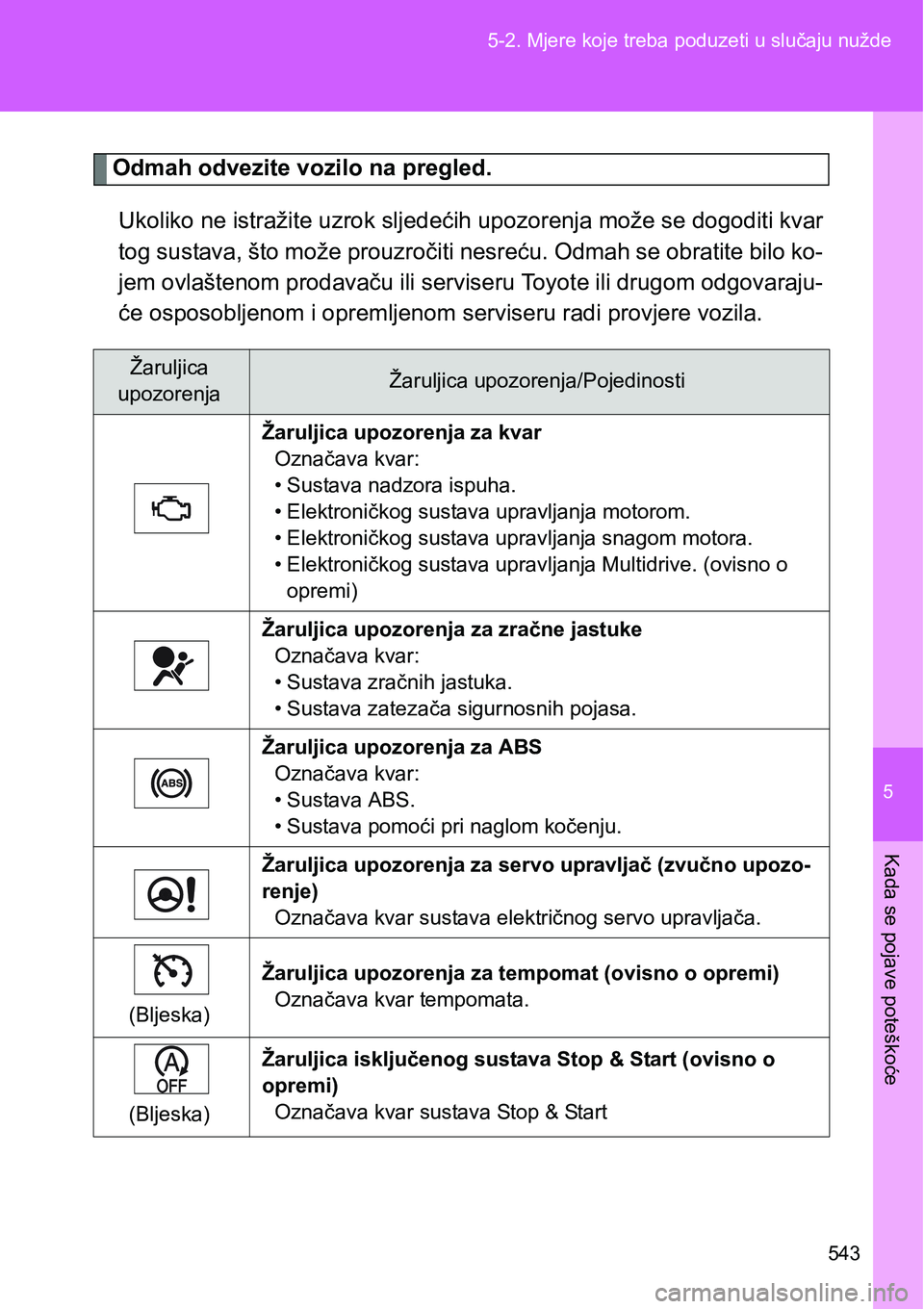

543 5-2. Mjere koje treba poduzeti u slučaju nužde
Kada se pojave poteškoće
Odmah odvezite vozilo na pregled.
Ukoliko ne istražite uzrok sljedećih upozorenja može se dogoditi kvar
tog sustava, što može prouzročiti nesreću. Odmah se obratite bilo ko-
jem ovlaštenom prodavaču ili serviseru Toyote ili drugom odgovaraju-
će osposobljenom i opremljenom serviseru radi provjere vozila.
Žaruljica
upozorenjaŽaruljica upozorenja/Pojedinosti
Žaruljica upozorenja za kvar
Označava kvar:
• Sustava nadzora ispuha.
• Elektroničkog sustava upravljanja motorom.
• Elektroničkog sustava upravljanja snagom motora.
• Elektroničkog sustava upravljanja Multidrive. (ovisno o
opremi)
Žaruljica upozorenja za zračne jastuke
Označava kvar:
• Sustava zračnih jastuka.
• Sustava zatezača sigurnosnih pojasa.
Žaruljica upozorenja za ABS
Označava kvar:
• Sustava ABS.
• Sustava pomoći pri naglom kočenju.
Žaruljica upozorenja za servo upravljač (zvučno upozo-
renje)
Označava kvar sustava električnog servo upravljača.
(Bljeska)Žaruljica upozorenja za tempomat (ovisno o opremi)
Označava kvar tempomata.
(Bljeska)Žaruljica isključenog sustava Stop & Start (ovisno o
opremi)
Označava kvar sustava Stop & Start

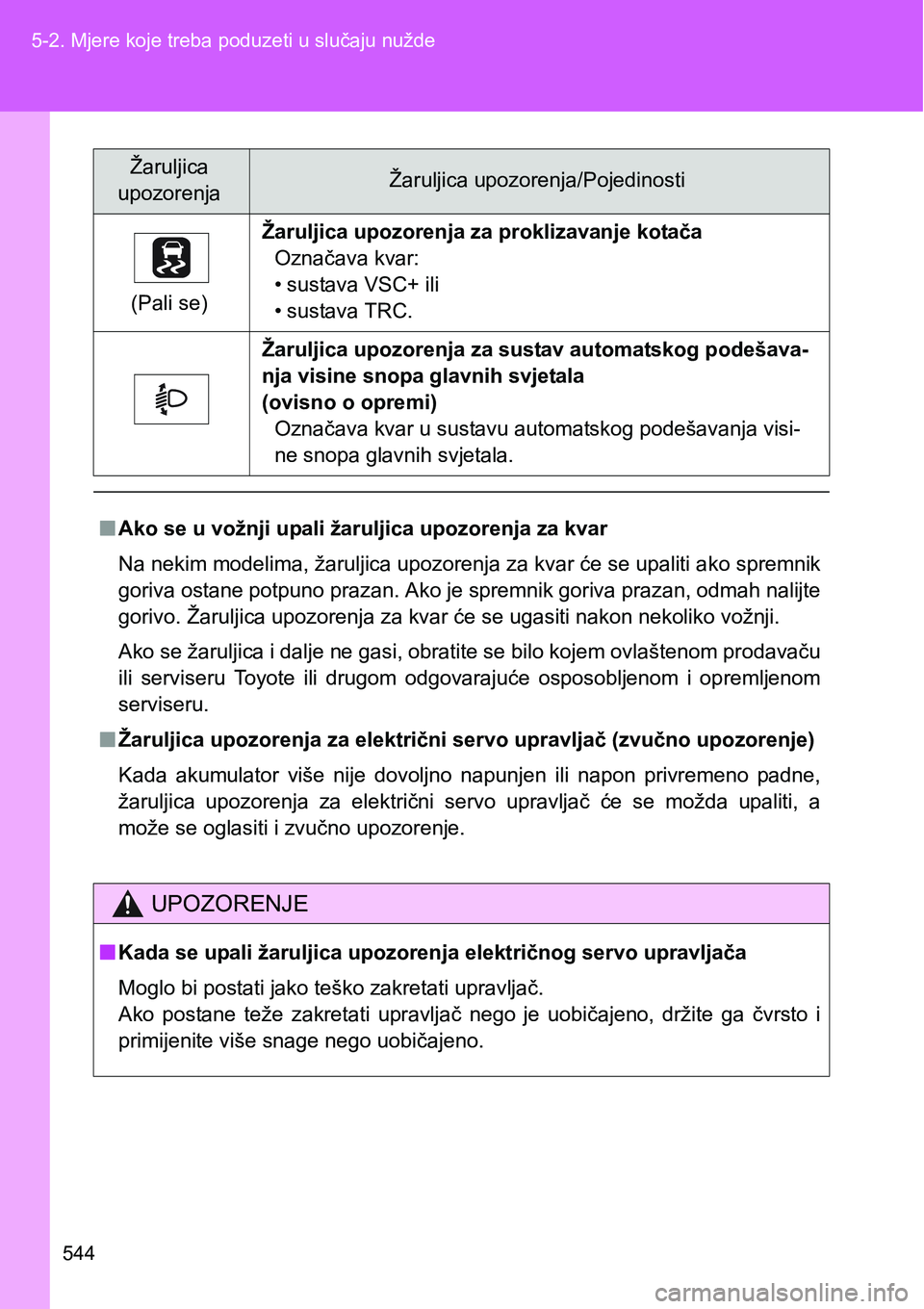

544 5-2. Mjere koje treba poduzeti u slučaju nužde
(Pali se)Žaruljica upozorenja za proklizavanje kotača
Označava kvar:
• sustava VSC+ ili
• sustava TRC.
Žaruljica upozorenja za sustav automatskog podešava-
nja visine snopa glavnih svjetala
(ovisno o opremi)
Označava kvar u sustavu automatskog podešavanja visi-
ne snopa glavnih svjetala.
nAko se u vožnji upali žaruljica upozorenja za kvar
Na nekim modelima, žaruljica upozorenja za kvar će se upaliti ako spremnik
goriva ostane potpuno prazan. Ako je spremnik goriva prazan, odmah nalijte
<004a00520055004c005900520011000300e4004400550058004f004d004c004600440003005800530052005d0052005500480051004d00440003005d00440003004e005900440055000300fc004800030056004800030058004a00440056004c0057004c00
0300510044004e00520051000300510048004e0052004f004c>ko vožnji.
Ako se žaruljica i dalje ne gasi, obratite se bilo kojem ovlaštenom prodavaču
ili serviseru Toyote ili drugom odgovarajuće osposobljenom i opremljenom
serviseru.
nŽaruljica upozorenja za električni servo upravljač (zvučno upozorenje)
Kada akumulator više nije dovoljno napunjen ili napon privremeno padne,
žaruljica upozorenja za električni servo upravljač će se možda upaliti, a
može se oglasiti i zvučno upozorenje.
UPOZORENJE
nKada se upali žaruljica upozorenja električnog servo upravljača
Moglo bi postati jako teško zakretati upravljač.
Ako postane teže zakretati upravljač nego je uobičajeno, držite ga čvrsto i
primijenite više snage nego uobičajeno.
Žaruljica
upozorenjaŽaruljica upozorenja/Pojedinosti

5

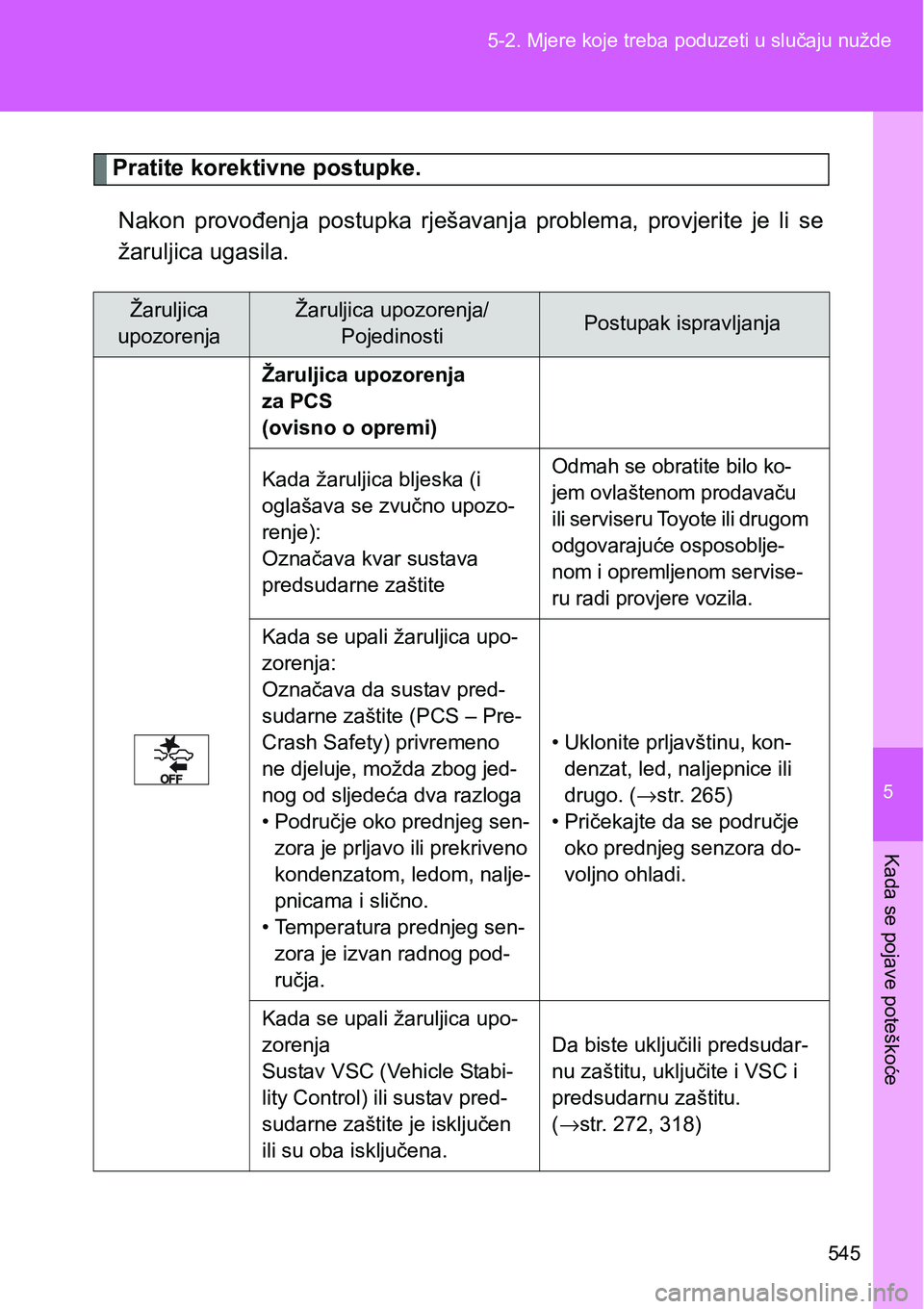

545 5-2. Mjere koje treba poduzeti u slučaju nužde
Kada se pojave poteškoće
Pratite korektivne postupke.
Nakon provođenja postupka rješavanja problema, provjerite je li se
žaruljica ugasila.
Žaruljica
upozorenjaŽaruljica upozorenja/
PojedinostiPostupak ispravljanja
Žaruljica upozorenja
za PCS
(ovisno o opremi)
Kada žaruljica bljeska (i
oglašava se zvučno upozo-
renje):
Označava kvar sustava
predsudarne zaštite
Odmah se obratite bilo ko-
jem ovlaštenom prodavaču
ili serviseru Toyote ili drugom
odgovarajuće osposoblje-
nom i opremljenom servise-
ru radi provjere vozila.
Kada se upali žaruljica upo-
zorenja:
Označava da sustav pred-
sudarne zaštite (PCS – Pre-
Crash Safety) privremeno
ne djeluje, možda zbog jed-
nog od sljedeća dva razloga
• Područje oko prednjeg sen-
zora je prljavo ili prekriveno
kondenzatom, ledom, nalje-
pnicama i slično.
• Temperatura prednjeg sen-
zora je izvan radnog pod-
ručja.• Uklonite prljavštinu, kon-
denzat, led, naljepnice ili
drugo. (→str. 265)
• Pričekajte da se područje
oko prednjeg senzora do-
voljno ohladi.
Kada se upali žaruljica upo-
zorenja
Sustav VSC (Vehicle Stabi-
lity Control) ili sustav pred-
sudarne zaštite je isključen
ili su oba isključena.Da biste uključili predsudar-
nu zaštitu, uključite i VSC i
predsudarnu zaštitu.
(→str. 272, 318)

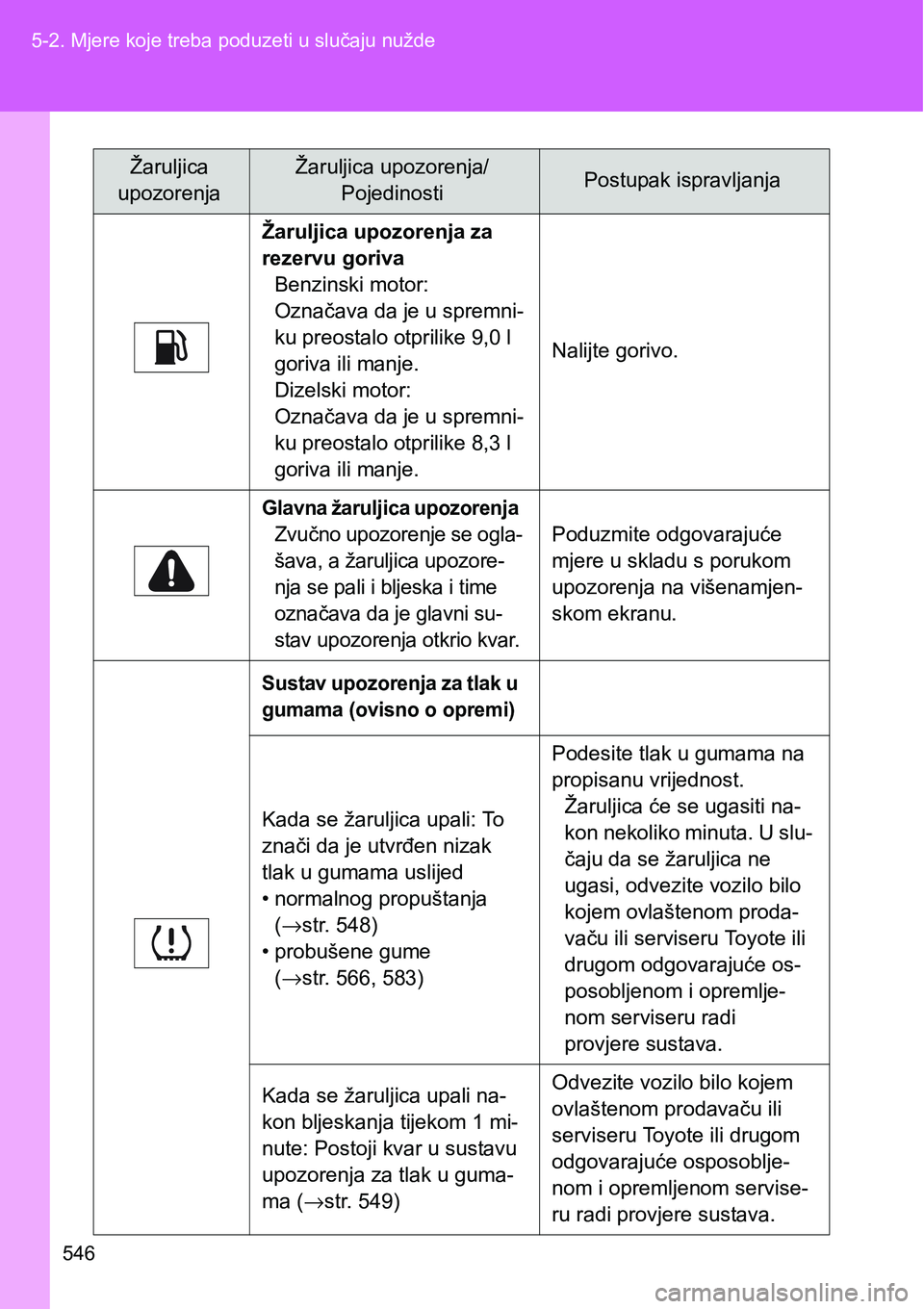

546 5-2. Mjere koje treba poduzeti u slučaju nužde
Žaruljica upozorenja za
rezervu goriva
Benzinski motor:
Označava da je u spremni-
ku preostalo otprilike 9,0 l
goriva ili manje.
Dizelski motor:
Označava da je u spremni-
ku preostalo otprilike 8,3 l
goriva ili manje.Nalijte gorivo.
Glavna žaruljica upozorenja
Zvučno upozorenje se ogla-
šava, a žaruljica upozore-
nja se pali i bljeska i time
označava da je glavni su-
stav upozorenja otkrio kvar.Poduzmite odgovarajuće
mjere u skladu s porukom
upozorenja na višenamjen-
skom ekranu.
Sustav upozorenja za tlak u
gumama (ovisno o opremi)
Kada se žaruljica upali: To
znači da je utvrđen nizak
tlak u gumama uslijed
• normalnog propuštanja
(→str. 548)
• probušene gume
(→str. 566, 583)Podesite tlak u gumama na
propisanu vrijednost.
Žaruljica će se ugasiti na-
kon nekoliko minuta. U slu-
čaju da se žaruljica ne
ugasi, odvezite vozilo bilo
kojem ovlaštenom proda-
vaču ili serviseru Toyote ili
drugom odgovarajuće os-
posobljenom i opremlje-
nom serviseru radi
provjere sustava.
Kada se žaruljica upali na-
kon bljeskanja tijekom 1 mi-
nute: Postoji kvar u sustavu
upozorenja za tlak u guma-
ma (→str. 549)Odvezite vozilo bilo kojem
ovlaštenom prodavaču ili
serviseru Toyote ili drugom
odgovarajuće osposoblje-
nom i opremljenom servise-
ru radi provjere sustava.
Žaruljica
upozorenjaŽaruljica upozorenja/
PojedinostiPostupak ispravljanja

5

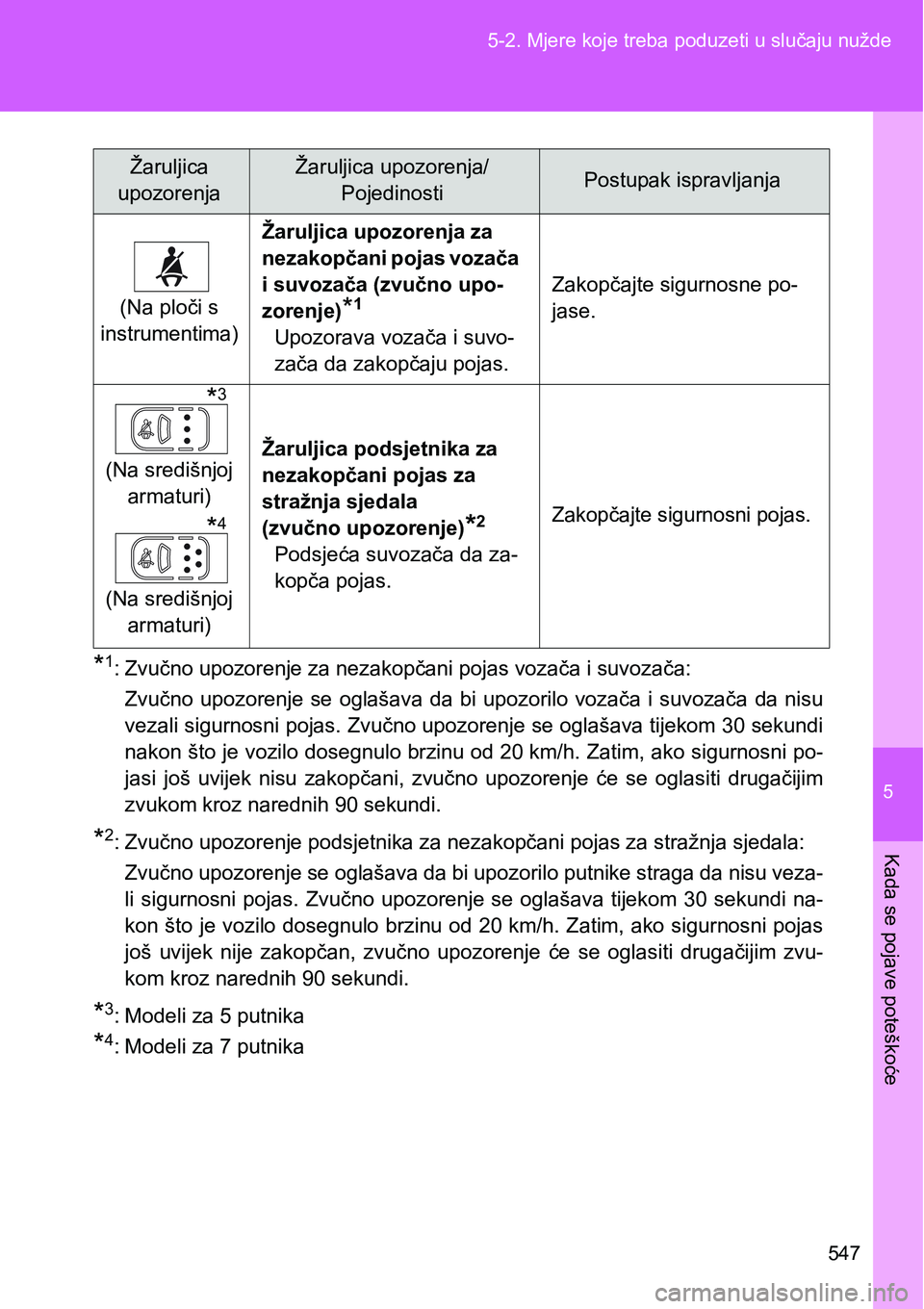

547 5-2. Mjere koje treba poduzeti u slučaju nužde
Kada se pojave poteškoće
*1: Zvučno upozorenje za nezakopčani pojas vozača i suvozača:
Zvučno upozorenje se oglašava da bi upozorilo vozača i suvozača da nisu
vezali sigurnosni pojas. Zvučno upozorenje se oglašava tijekom 30 sekundi
nakon što je vozilo dosegnulo brzinu od 20 km/h. Zatim, ako sigurnosni po-
jasi još uvijek nisu zakopčani, zvučno upozorenje će se oglasiti drugačijim
zvukom kroz narednih 90 sekundi.
*2: Zvučno upozorenje podsjetnika za nezakopčani pojas za stražnja sjedala:
Zvučno upozorenje se oglašava da bi upozorilo putnike straga da nisu veza-
li sigurnosni pojas. Zvučno upozorenje se oglašava tijekom 30 sekundi na-
kon što je vozilo dosegnulo brzinu od 20 km/h. Zatim, ako sigurnosni pojas
još uvijek nije zakopčan, zvučno upozorenje će se oglasiti drugačijim zvu-
kom kroz narednih 90 sekundi.
*3: Modeli za 5 putnika
*4: Modeli za 7 putnika(Na ploči s
instrumentima)Žaruljica upozorenja za
nezakopčani pojas vozača
i suvozača (zvučno upo-
zorenje)
*1
Upozorava vozača i suvo-
zača da zakopčaju pojas.Zakopčajte sigurnosne po-
jase.
(Na središnjoj
armaturi)
(Na središnjoj
armaturi)Žaruljica podsjetnika za
nezakopčani pojas za
stražnja sjedala
(zvučno upozorenje)
*2
Podsjeća suvozača da za-
kopča pojas.
Zakopčajte sigurnosni pojas.
Žaruljica
upozorenjaŽaruljica upozorenja/
PojedinostiPostupak ispravljanja
*4
*3

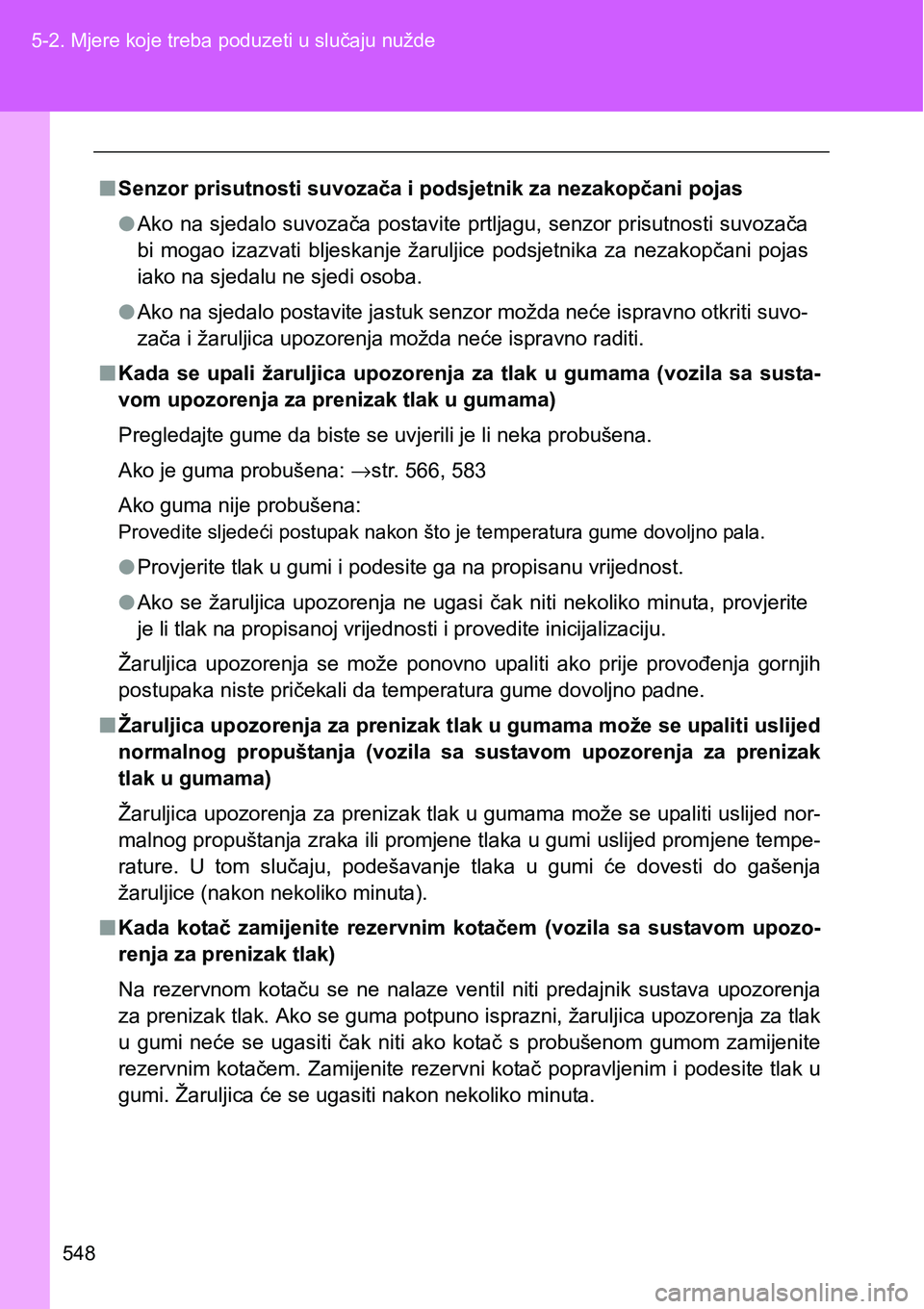

548 5-2. Mjere koje treba poduzeti u slučaju nužde
n<003600480051005d00520055000300530055004c0056005800570051005200560057004c00030056005800590052005d004400fe00440003004c00030053005200470056004d004800570051004c004e0003005d0044000300510048005d0044004e005200
5300fe00440051004c000300530052004d00440056[
lAko na sjedalo suvozača postavite prtljagu, senzor prisutnosti suvozača
bi mogao izazvati bljeskanje žaruljice podsjetnika za nezakopčani pojas
iako na sjedalu ne sjedi osoba.
lAko na sjedalo postavite jastuk senzor možda neće ispravno otkriti suvo-
<005d004400fe00440003004c000300e5004400550058004f004d004c004600440003005800530052005d0052005500480051004d004400030050005200e50047004400030051004800fc00480003004c005600530055004400590051005200030055004400
47004c0057004c0011>
nKada se upali žaruljica upozorenja za tlak u gumama (vozila sa susta-
vom upozorenja za prenizak tlak u gumama)
Pregledajte gume da biste se uvjerili je li neka probušena.
Ako je guma probušena: →str. 566, 583
Ako guma nije probušena:
Provedite sljedeći postupak nakon što je temperatura gume dovoljno pala.
lProvjerite tlak u gumi i podesite ga na propisanu vrijednost.
lAko se žaruljica upozorenja ne ugasi čak niti nekoliko minuta, provjerite
je li tlak na propisanoj vrijednosti i provedite inicijalizaciju.
Žaruljica upozorenja se može ponovno upaliti ako prije provođenja gornjih
postupaka niste pričekali da temperatura gume dovoljno padne.
nŽaruljica upozorenja za prenizak tlak u gumama može se upaliti uslijed
normalnog propuštanja (vozila sa sustavom upozorenja za prenizak
tlak u gumama)
Žaruljica upozorenja za prenizak tlak u gumama može se upaliti uslijed nor-
malnog propuštanja zraka ili promjene tlaka u gumi uslijed promjene tempe-
rature. U tom slučaju, podešavanje tlaka u gumi će dovesti do gašenja
žaruljice (nakon nekoliko minuta).
nKada kotač zamijenite rezervnim kotačem (vozila sa sustavom upozo-
renja za prenizak tlak)
Na rezervnom kotaču se ne nalaze ventil niti predajnik sustava upozorenja
za prenizak tlak. Ako se guma potpuno isprazni, žaruljica upozorenja za tlak
u gumi neće se ugasiti čak niti ako kotač s probušenom gumom zamijenite
rezervnim kotačem. Zamijenite rezervni kotač popravljenim i podesite tlak u
gumi. Žaruljica će se ugasiti nakon nekoliko minuta.

5

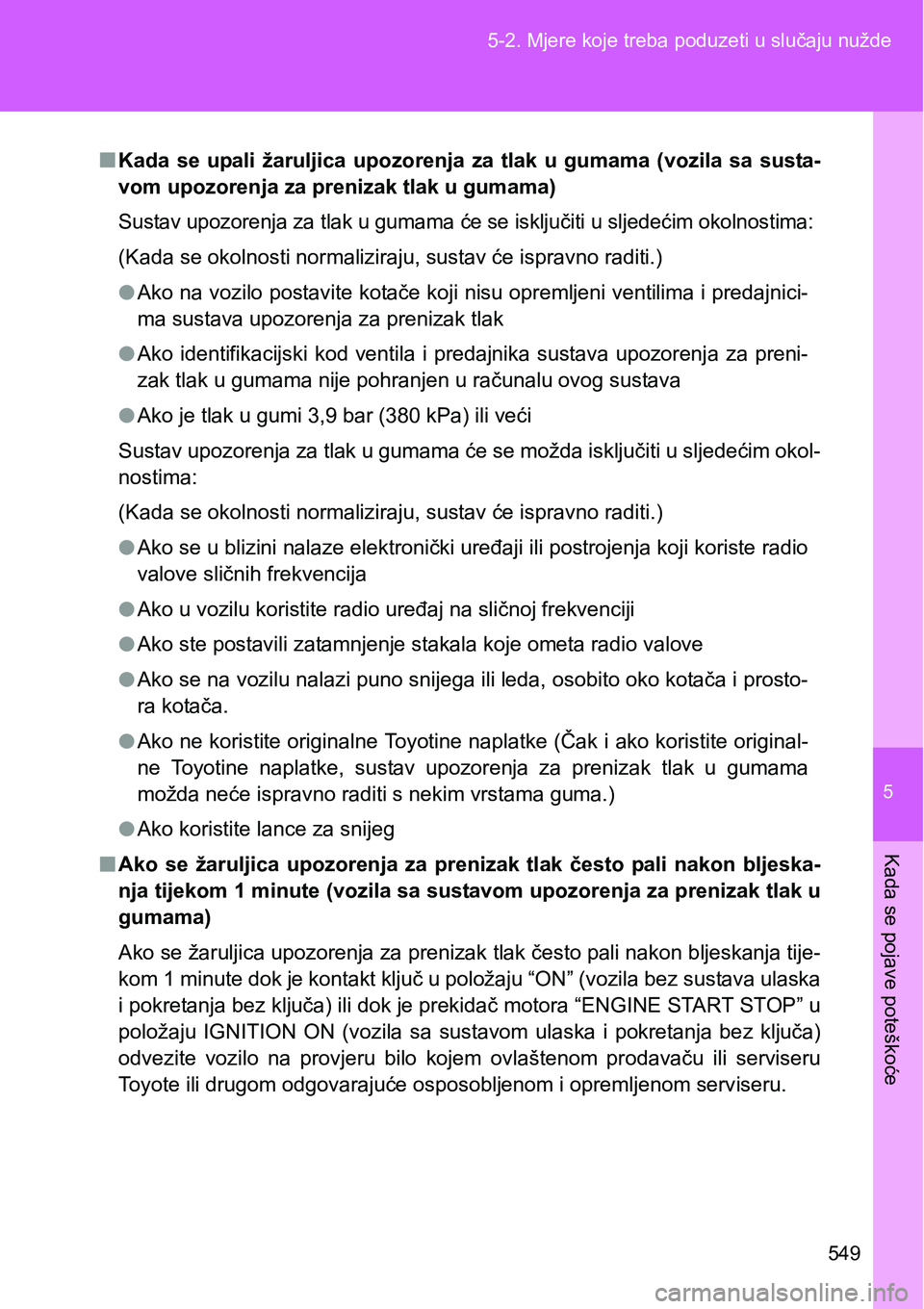

549 5-2. Mjere koje treba poduzeti u slučaju nužde
Kada se pojave poteškoće
nKada se upali žaruljica upozorenja za tlak u gumama (vozila sa susta-
vom upozorenja za prenizak tlak u gumama)
Sustav upozorenja za tlak u gumama će se isključiti u sljedećim okolnostima:
(Kada se okolnosti normaliziraju, sustav će ispravno raditi.)
lAko na vozilo postavite kotače koji nisu opremljeni ventilima i predajnici-
ma sustava upozorenja za prenizak tlak
lAko identifikacijski kod ventila i predajnika sustava upozorenja za preni-
zak tlak u gumama nije pohranjen u računalu ovog sustava
lAko je tlak u gumi 3,9 bar (380 kPa) ili veći
Sustav upozorenja za tlak u gumama će se možda isključiti u sljedećim okol-
nostima:
(Kada se okolnosti normaliziraju, sustav će ispravno raditi.)
lAko se u blizini nalaze elektronički uređaji ili postrojenja koji koriste radio
valove sličnih frekvencija
lAko u vozilu koristite radio uređaj na sličnoj frekvenciji
lAko ste postavili zatamnjenje stakala koje ometa radio valove
lAko se na vozilu nalazi puno snijega ili leda, osobito oko kotača i prosto-
ra kotača.
lAko ne koristite originalne Toyotine naplatke (Čak i ako koristite original-
ne Toyotine naplatke, sustav upozorenja za prenizak tlak u gumama
možda neće ispravno raditi s nekim vrstama guma.)
lAko koristite lance za snijeg
nAko se žaruljica upozorenja za prenizak tlak često pali nakon bljeska-
nja tijekom 1 minute (vozila sa sustavom upozorenja za prenizak tlak u
gumama)
Ako se žaruljica upozorenja za prenizak tlak često pali nakon bljeskanja tije-
kom 1 minute dok je kontakt ključ u položaju “ON” (vozila bez sustava ulaska
i pokretanja bez ključa) ili dok je prekidač motora “ENGINE START STOP” u
položaju IGNITION ON (vozila sa sustavom ulaska i pokretanja bez ključa)
odvezite vozilo na provjeru bilo kojem ovlaštenom prodavaču ili serviseru
Toyote ili drugom odgovarajuće osposobljenom i opremljenom serviseru.

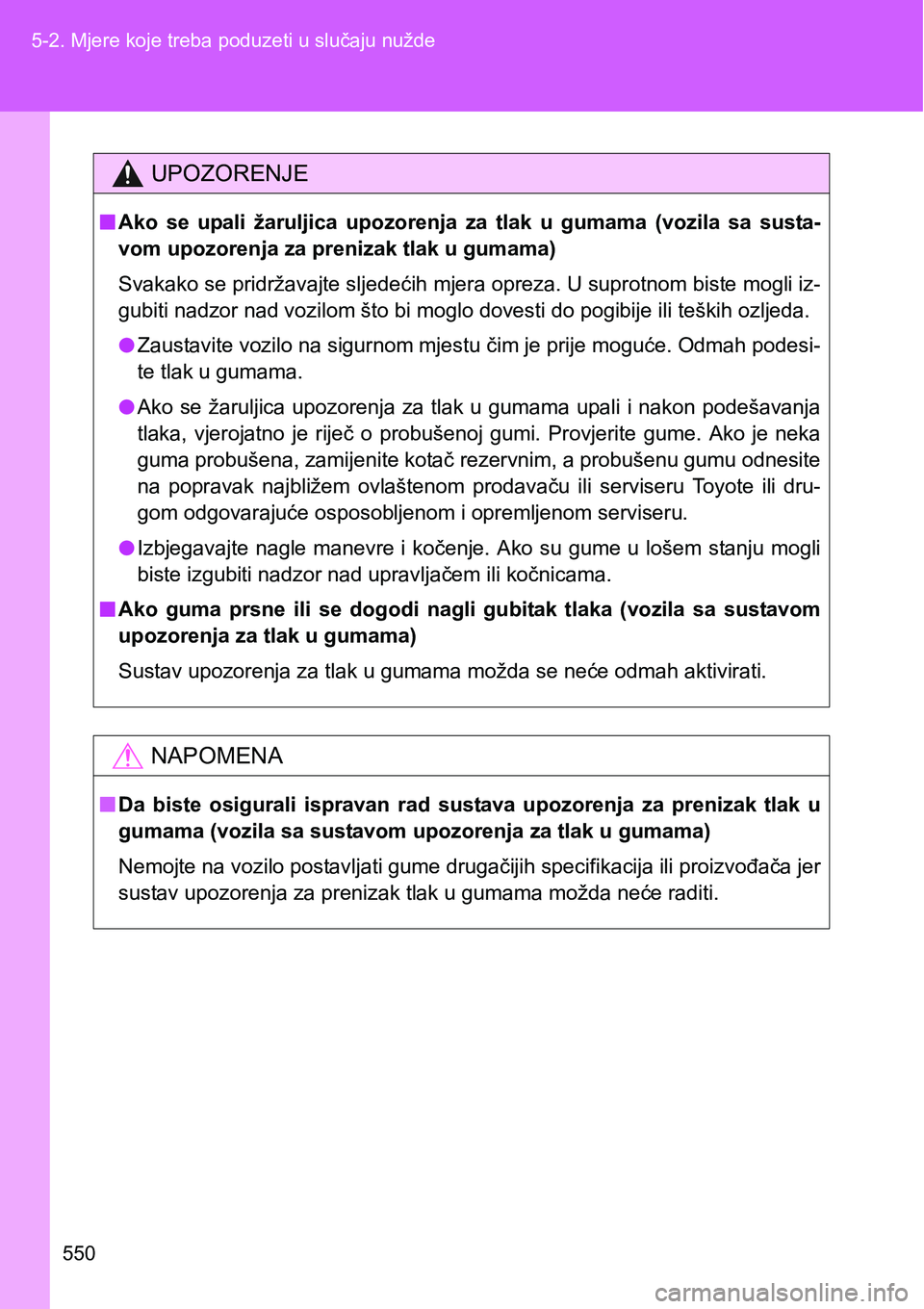

550 5-2. Mjere koje treba poduzeti u slučaju nužde
UPOZORENJE
nAko se upali žaruljica upozorenja za tlak u gumama (vozila sa susta-
vom upozorenja za prenizak tlak u gumama)
Svakako se pridržavajte sljedećih mjera opreza. U suprotnom biste mogli iz-
<004a00580045004c0057004c0003005100440047005d005200550003005100440047000300590052005d004c004f00520050000300e30057005200030045004c000300500052004a004f00520003004700520059004800560057004c000300470052000300
530052004a004c0045004c004d00480003004c004f004c0003>teških ozljeda.
lZaustavite vozilo na sigurnom mjestu čim je prije moguće. Odmah podesi-
te tlak u gumama.
lAko se žaruljica upozorenja za tlak u gumama upali i nakon podešavanja
tlaka, vjerojatno je riječ o probušenoj gumi. Provjerite gume. Ako je neka
guma probušena, zamijenite kotač rezervnim, a probušenu gumu odnesite
na popravak najbližem ovlaštenom prodavaču ili serviseru Toyote ili dru-
gom odgovarajuće osposobljenom i opremljenom serviseru.
lIzbjegavajte nagle manevre i kočenje. Ako su gume u lošem stanju mogli
biste izgubiti nadzor nad upravljačem ili kočnicama.
nAko guma prsne ili se dogodi nagli gubitak tlaka (vozila sa sustavom
upozorenja za tlak u gumama)
Sustav upozorenja za tlak u gumama možda se neće odmah aktivirati.
NAPOMENA
nDa biste osigurali ispravan rad sustava upozorenja za prenizak tlak u
gumama (vozila sa sustavom upozorenja za tlak u gumama)
Nemojte na vozilo postavljati gume drugačijih specifikacija ili proizvođača jer
sustav upozorenja za prenizak tlak u gumama možda neće raditi.
