2017 TOYOTA VERSO Upute Za Rukovanje (in Croatian)

487
4-3. Samostalno održavanje
4
Održavanje i briga
Baterija ključa
Ako je baterija prazna, zamijenite je novom.
nBit će vam potrebno sljedeće:
lRavni odvijač (Da biste spriječili oštećenje ključa, prekrijte vrh
odvijača krpom.)
lMali križni odvijač
lLitijeva baterija
Vozila bez sustava ulaska i pokretanja bez ključa: CR2016
Vozila sa sustavom ulaska i pokretanja bez ključa: CR1632
nZamjena baterije (vozila bez sustava ulaska i pokretanja bez
ključa)
Podignite poklopac.
Umetnite odvijač u utor i priti-
snite prema dolje.
Skinite poklopac.
Umetnite odvijač u dno ključa i
pritisnite prema dolje.
KORAK
KORAK

488 4-3. Samostalno održavanje

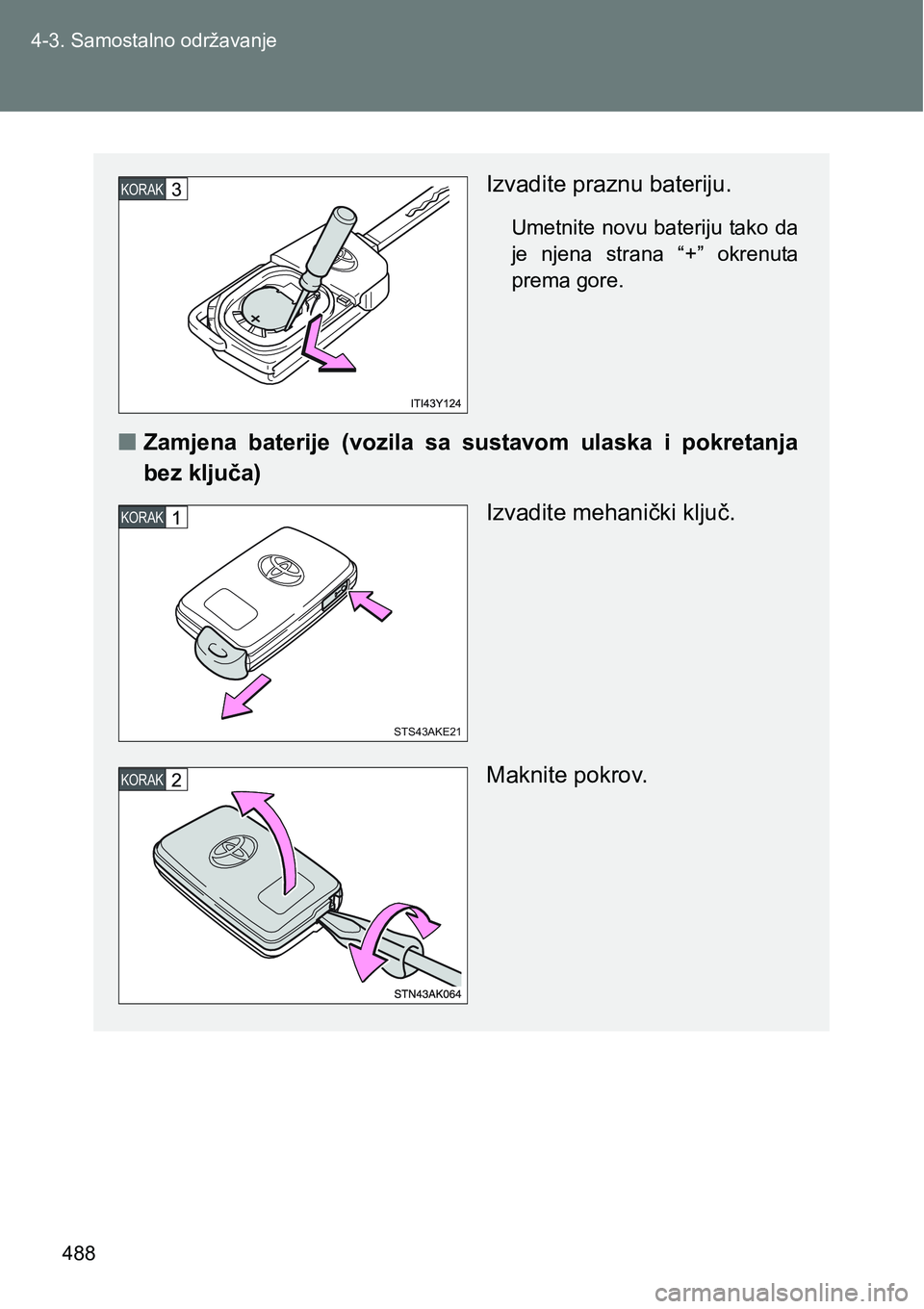

Izvadite praznu bateriju.
Umetnite novu bateriju tako da
je njena strana “+” okrenuta
prema gore.
nZamjena baterije (vozila sa sustavom ulaska i pokretanja
bez ključa)
Izvadite mehanički ključ.
Maknite pokrov.
KORAK
STS43AKE21
KORAK
KORAK

489 4-3. Samostalno održavanje
4
Održavanje i briga
nAko je baterija u ključu prazna
Mogli bi se pojaviti sljedeći simptomi.
lSustav ulaska i pokretanja bez ključa (ovisno o opremi) i daljinsko zaklju-
čavanje neće ispravno raditi.
lPodručje djelovanja će se smanjiti.
nKoristite sljedeće vrste litijevih baterija
Vozila bez sustava ulaska i pokretanja bez ključa: CR2016
Vozila sa sustavom ulaska i pokretanja bez ključa: CR1632
lBaterije se mogu kupiti kod bilo kojeg ovlaštenog prodavača ili servisera
Toyote ili drugog odgovarajuće osposobljenog i opremljenog servisera, u
<0047005800fc00440051004c0050004400030048004f0048004e00570055004c00fe0051004c0050000300580055004800ff0044004d004c005000440003004c004f004c0003005800030047005800fc00440051004c005000440003004900520057005200
4a0055004400490056004e0052005000030052005300550048>mom.
lZamijenite samo jednakom ili ekvivalentnom baterijom koju vam preporu-
či bilo koji ovlašteni prodavač ili serviser Toyote ili drugi odgovarajuće os-
posobljeni i opremljeni serviser.
lZamijenjenu bateriju zbrinite sukladno lokalnim propisima.
Izvadite praznu bateriju.
Umetnite novu bateriju tako da
je njena strana “+” okrenuta
prema gore.
KORAK

490 4-3. Samostalno održavanje

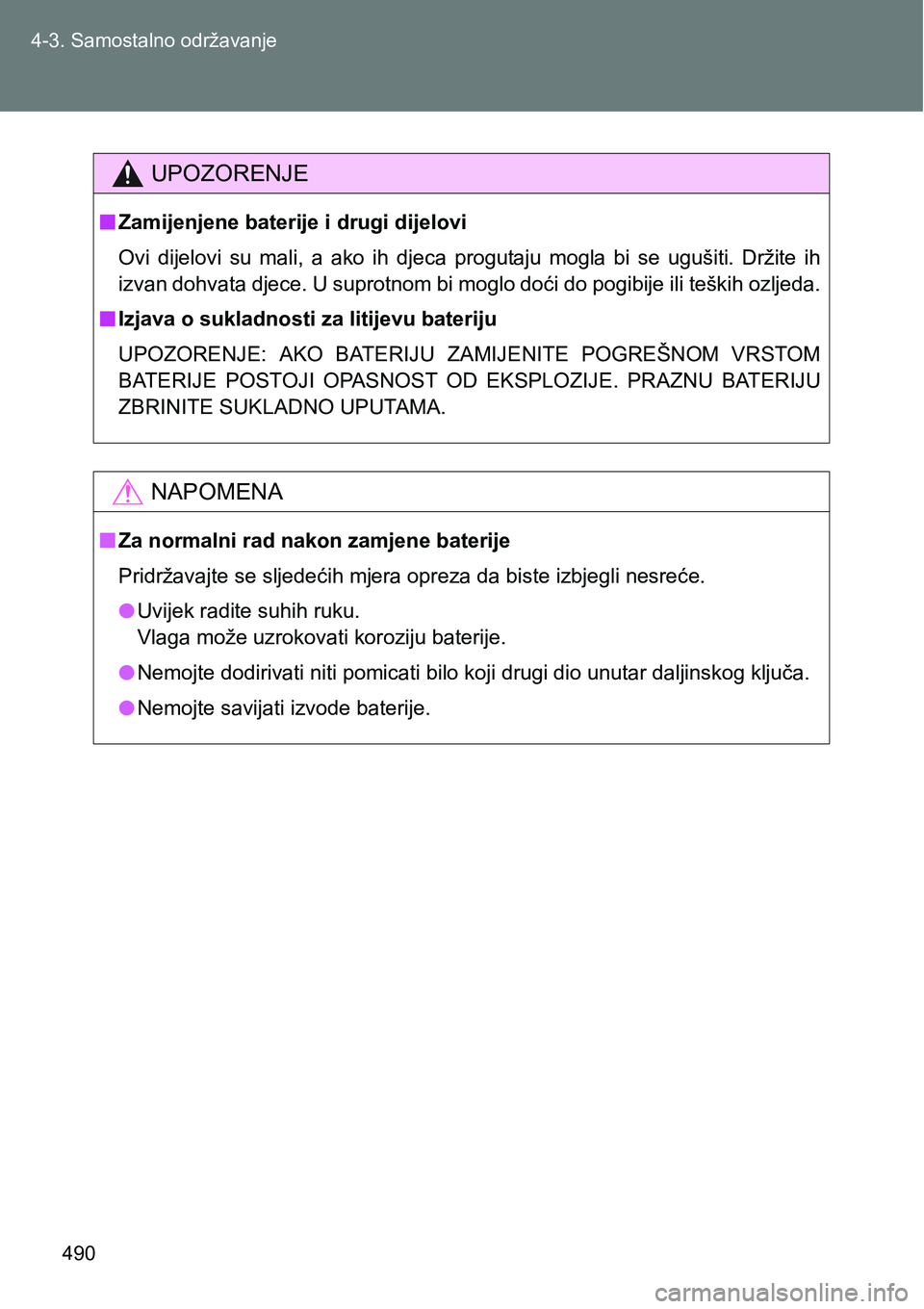

UPOZORENJE
nZamijenjene baterije i drugi dijelovi
Ovi dijelovi su mali, a ako ih djeca progutaju mogla bi se ugušiti. Držite ih
izvan dohvata djece. U suprotnom bi moglo doći do pogibije ili teških ozljeda.
nIzjava o sukladnosti za litijevu bateriju
UPOZORENJE: AKO BATERIJU ZAMIJENITE POGREŠNOM VRSTOM
BATERIJE POSTOJI OPASNOST OD EKSPLOZIJE. PRAZNU BATERIJU
ZBRINITE SUKLADNO UPUTAMA.
NAPOMENA
nZa normalni rad nakon zamjene baterije
Pridržavajte se sljedećih mjera opreza da biste izbjegli nesreće.
lUvijek radite suhih ruku.
Vlaga može uzrokovati koroziju baterije.
lNemojte dodirivati niti pomicati bilo koji drugi dio unutar daljinskog ključa.
lNemojte savijati izvode baterije.

491
4-3. Samostalno održavanje
4
Održavanje i briga

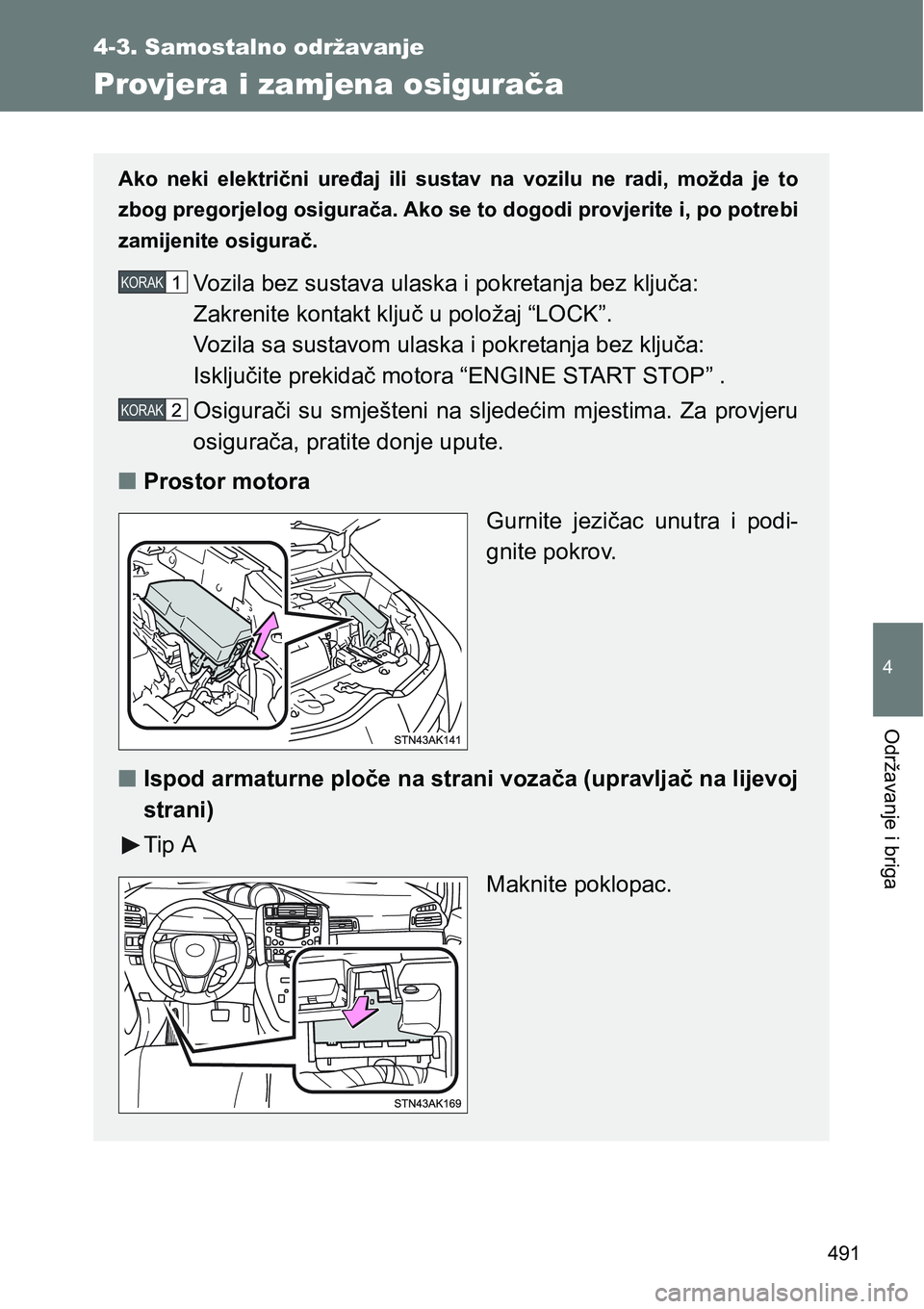

Provjera i zamjena osigurača
Ako neki električni uređaj ili sustav na vozilu ne radi, možda je to
zbog pregorjelog osigurača. Ako se to dogodi provjerite i, po potrebi
zamijenite osigurač.
Vozila bez sustava ulaska i pokretanja bez ključa:
Zakrenite kontakt ključ u položaj “LOCK”.
Vozila sa sustavom ulaska i pokretanja bez ključa:
Isključite prekidač motora “ENGINE START STOP” .
Osigurači su smješteni na sljedećim mjestima. Za provjeru
osigurača, pratite donje upute.
nProstor motora
Gurnite jezičac unutra i podi-
gnite pokrov.
nIspod armaturne ploče na strani vozača (upravljač na lijevoj
strani)
Tip A
Maknite poklopac.KORAK
KORAK

492 4-3. Samostalno održavanje

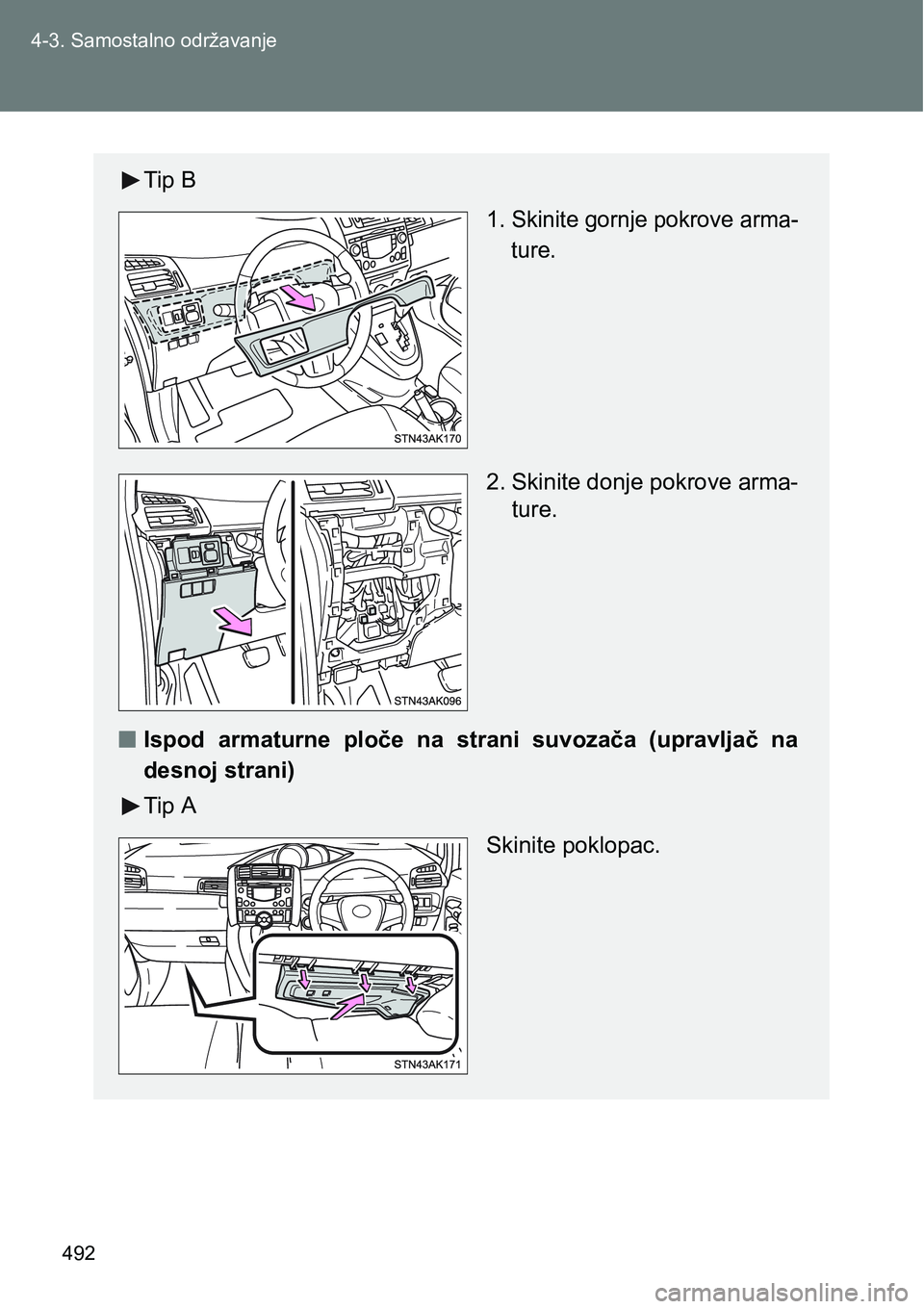

Tip B
1. Skinite gornje pokrove arma-
ture.
2. Skinite donje pokrove arma-
ture.
nIspod armaturne ploče na strani suvozača (upravljač na
desnoj strani)
Tip A
Skinite poklopac.

493 4-3. Samostalno održavanje
4
Održavanje i briga

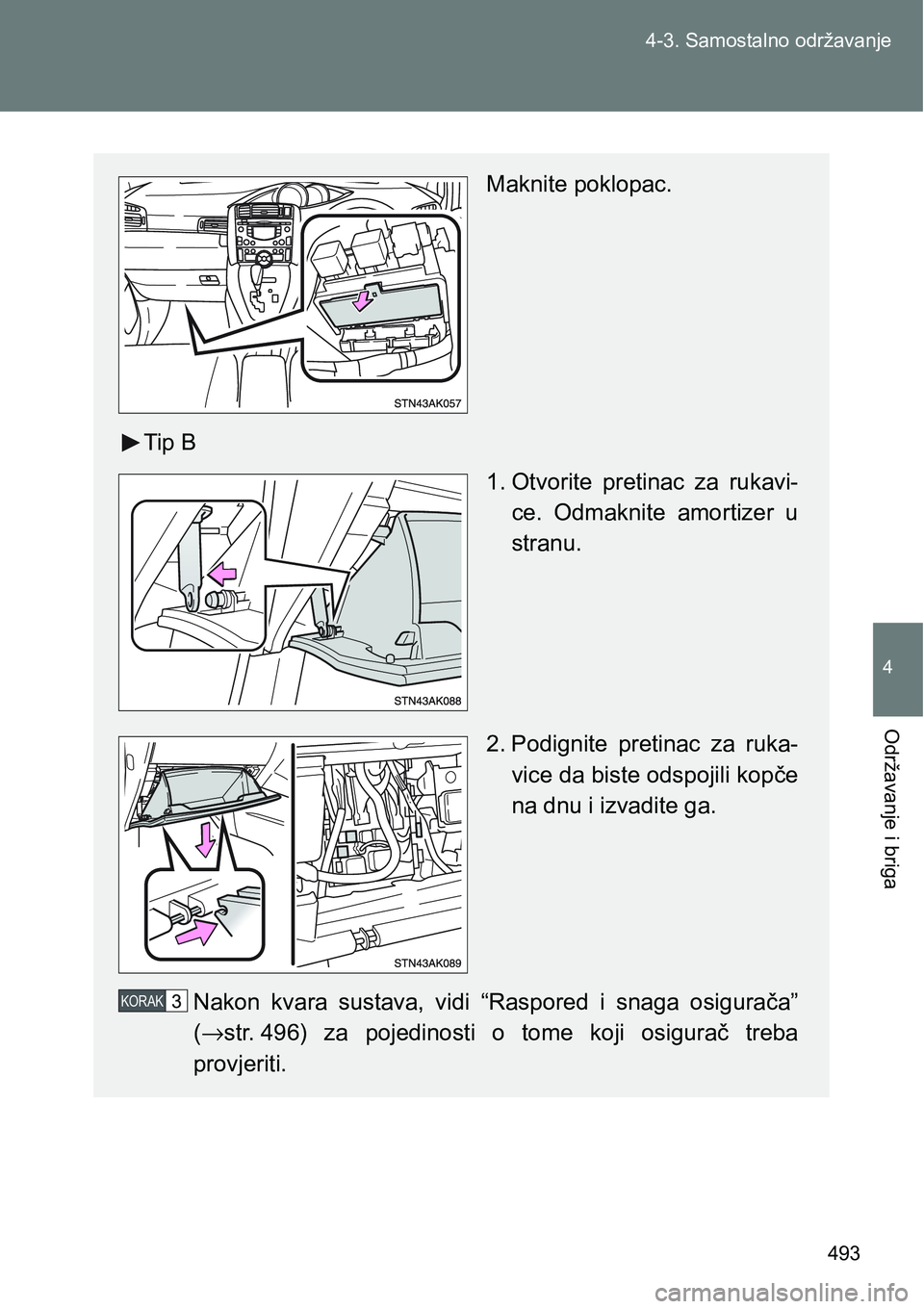

Maknite poklopac.
Tip B
1. Otvorite pretinac za rukavi-
ce. Odmaknite amortizer u
stranu.
2. Podignite pretinac za ruka-
vice da biste odspojili kopče
na dnu i izvadite ga.
Nakon kvara sustava, vidi “Raspored i snaga osigurača”
(→str. 496) za pojedinosti o tome koji osigurač treba
provjeriti.
KORAK

494 4-3. Samostalno održavanje
Izvucite osigurač alatom za iz-
vlačenje.
Provjerite je li osigurač pregorio.
Tip A
Normalni osigurač
Pregorjeli osigurač
Zamijenite pregorjeli osigurač
novim osiguračem odgovaraju-
će jakosti. Potrebna jakost
može se pročitati s poklopca
kućišta osigurača.
KORAK
KORAK
