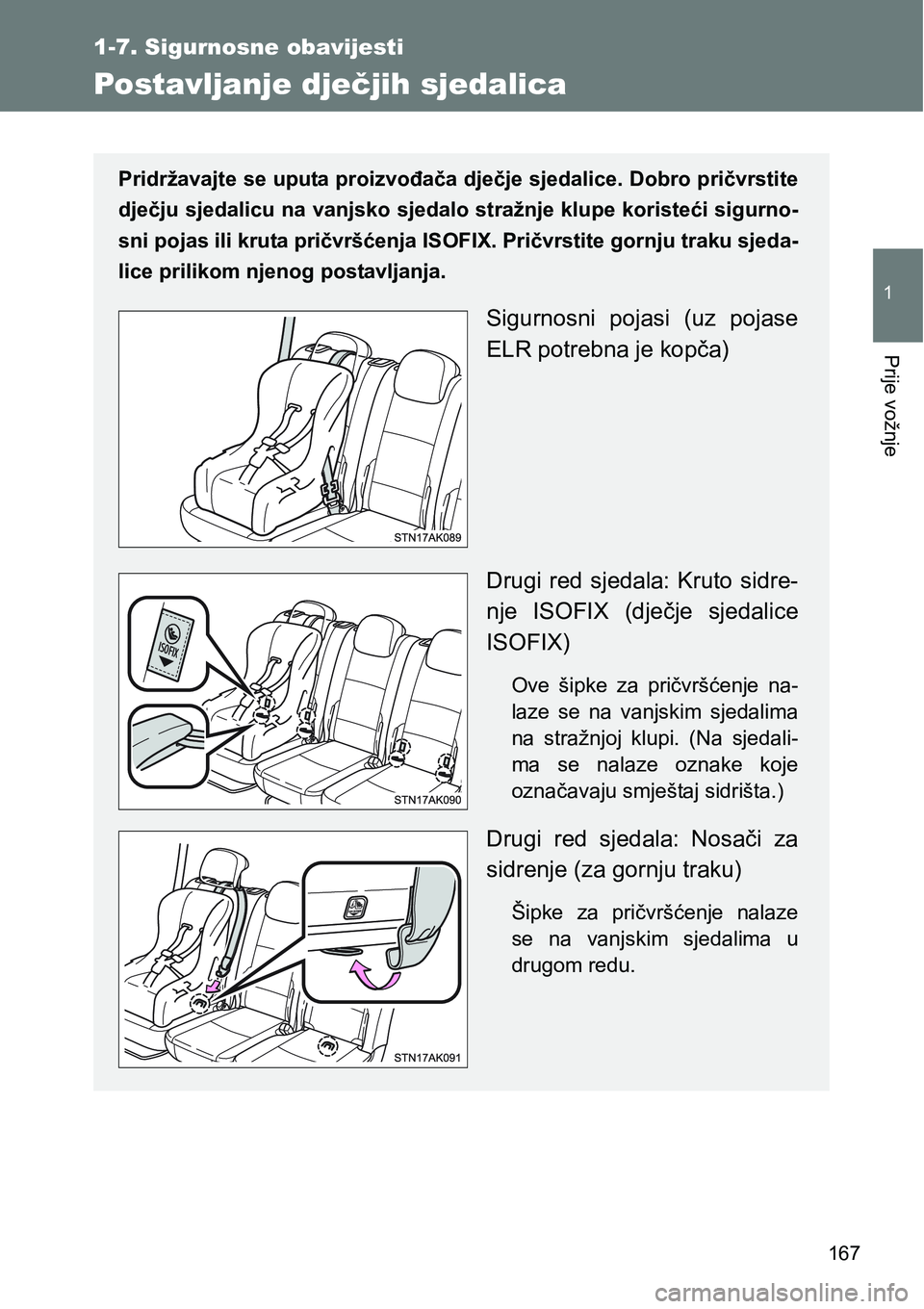

2017 TOYOTA VERSO Upute Za Rukovanje (in Croatian)

167
1
1-7. Sigurnosne obavijesti
Prije vožnje
Postavljanje dječjih sjedalica
Pridržavajte se uputa proizvođača dječje sjedalice. Dobro pričvrstite
dječju sjedalicu na vanjsko sjedalo stražnje klupe koristeći sigurno-
sni pojas ili kruta pričvršćenja ISOFIX. Pričvrstite gornju traku sjeda-
lice prilikom njenog postavljanja.
Sigurnosni pojasi (uz pojase
ELR potrebna je kopča)
Drugi red sjedala: Kruto sidre-
nje ISOFIX (dječje sjedalice
ISOFIX)
Ove šipke za pričvršćenje na-
laze se na vanjskim sjedalima
na stražnjoj klupi. (Na sjedali-
ma se nalaze oznake koje
označavaju smještaj sidrišta.)
Drugi red sjedala: Nosači za
sidrenje (za gornju traku)
Šipke za pričvršćenje nalaze
se na vanjskim sjedalima u
drugom redu.

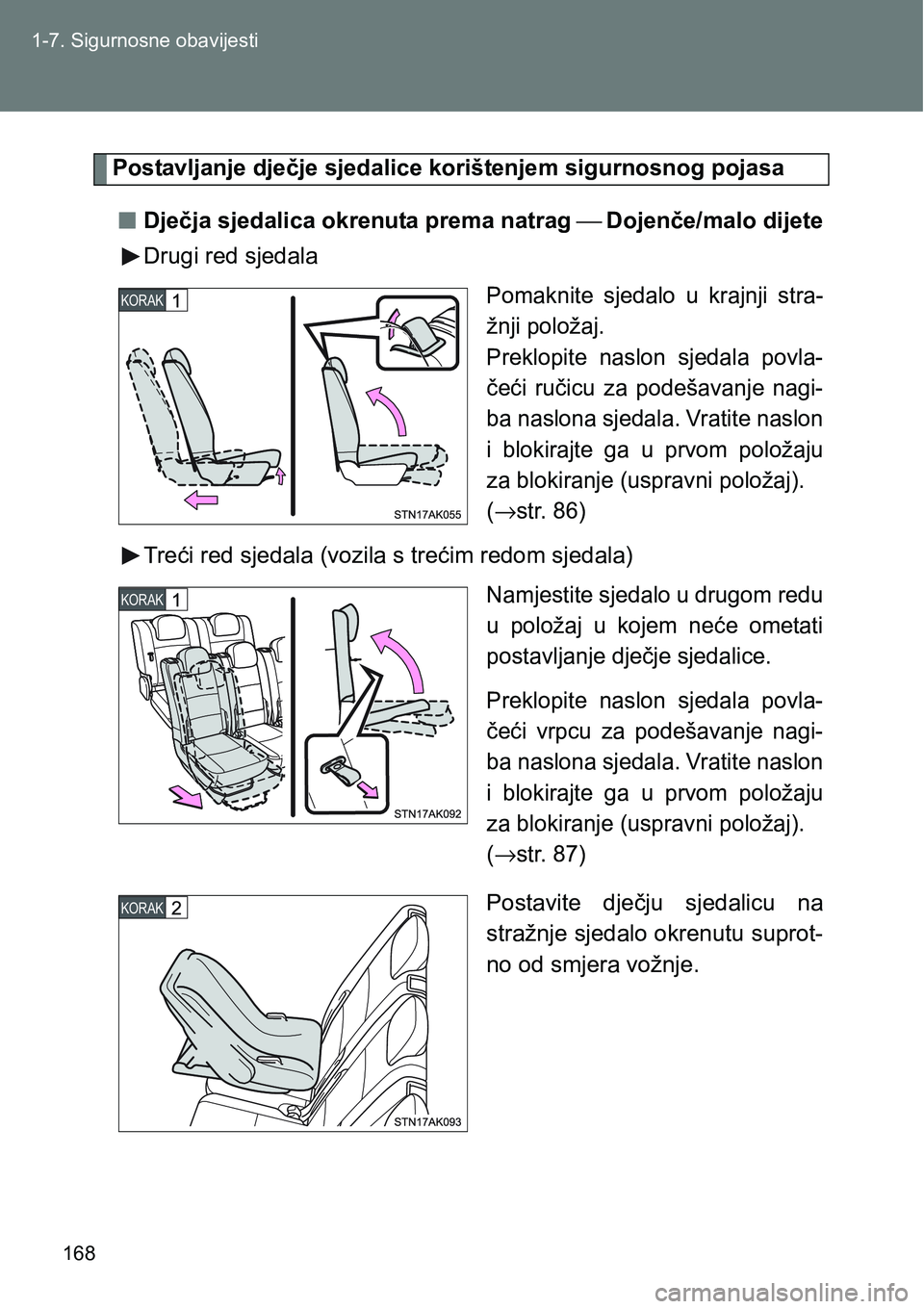

168 1-7. Sigurnosne obavijesti
Postavljanje dječje sjedalice korištenjem sigurnosnog pojasa
nDječja sjedalica okrenuta prema natrag ⎯ Dojenče/malo dijete
Drugi red sjedala
Pomaknite sjedalo u krajnji stra-
žnji položaj.
Preklopite naslon sjedala povla-
čeći ručicu za podešavanje nagi-
ba naslona sjedala. Vratite naslon
i blokirajte ga u prvom položaju
za blokiranje (uspravni položaj).
(
→str. 86)
Treći red sjedala (vozila s trećim redom sjedala)
Namjestite sjedalo u drugom redu
u položaj u kojem neće ometati
postavljanje dječje sjedalice.
Preklopite naslon sjedala povla-
čeći vrpcu za podešavanje nagi-
ba naslona sjedala. Vratite naslon
i blokirajte ga u prvom položaju
za blokiranje (uspravni položaj).
(
→str. 87)
Postavite dječju sjedalicu na
stražnje sjedalo okrenutu suprot-
no od smjera vožnje.
KORAK
KORAK
KORAK

169 1-7. Sigurnosne obavijesti
1
Prije vožnje
Provucite sigurnosni pojas kroz
dječju sjedalicu i umetnite jezi-
čac sigurnosnog pojasa u kopču.
Vodite računa da pojas ne bude
uvijen.
Postavite kopču u blizinu jezičca
provlačeći sigurnosni pojas kako
je prikazano na slici. Ponovno
zakopčajte pojas. Ako pojas nije
napet, oslobodite jezičac, skinite
dodatnu kopču i ponovno je po-
stavite.
nDječja sjedalica ⎯ okrenuta prema naprijed
Drugi red sjedala
Pomaknite sjedalo u krajnji stra-
žnji položaj.
Preklopite naslon sjedala povla-
čeći ručicu za podešavanje nagi-
ba naslona sjedala. Vratite naslon
i blokirajte ga u prvom položaju
za blokiranje (uspravni položaj).
(
→str. 86)
KORAK
KORAK
KORAK

170 1-7. Sigurnosne obavijesti
Treći red sjedala (vozila s trećim redom sjedala)
Namjestite sjedalo u drugom redu
u položaj u kojem neće ometati
postavljanje dječje sjedalice.
Preklopite naslon sjedala povlačeći
vrpcu za podešavanje nagiba naslo-
na sjedala. Vratite naslon i blokirajte
ga u prvom položaju za blokiranje
(uspravni položaj). (
→str. 87)
Postavite dječju sjedalicu na sje-
dalo okrenutu u smjeru vožnje.
Provucite sigurnosni pojas kroz
dječju sjedalicu i umetnite jezi-
čac sigurnosnog pojasa u kopču.
Vodite računa da pojas ne bude
uvijen.
Postavite kopču u blizinu jezičca
provlačeći sigurnosni pojas kako
je prikazano na slici. Ponovno
zakopčajte pojas. Ako pojas nije
napet, oslobodite jezičac, skinite
dodatnu kopču i ponovno je po-
stavite.
KORAK
KORAK
KORAK
KORAK

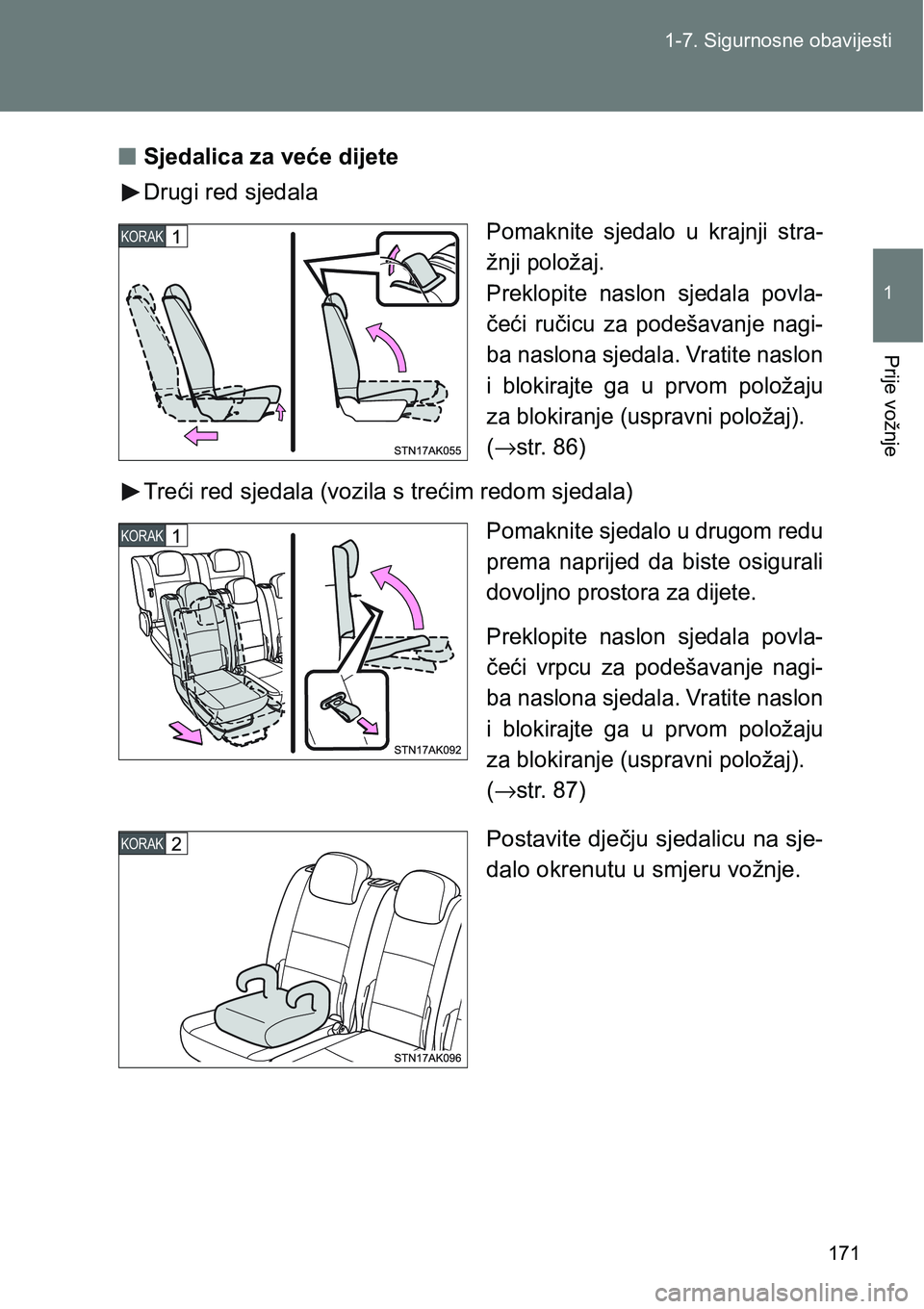

171 1-7. Sigurnosne obavijesti
1
Prije vožnje
nSjedalica za veće dijete
Drugi red sjedala
Pomaknite sjedalo u krajnji stra-
žnji položaj.
Preklopite naslon sjedala povla-
čeći ručicu za podešavanje nagi-
ba naslona sjedala. Vratite naslon
i blokirajte ga u prvom položaju
za blokiranje (uspravni položaj).
(
→str. 86)
Treći red sjedala (vozila s trećim redom sjedala)
Pomaknite sjedalo u drugom redu
prema naprijed da biste osigurali
dovoljno prostora za dijete.
Preklopite naslon sjedala povla-
čeći vrpcu za podešavanje nagi-
ba naslona sjedala. Vratite naslon
i blokirajte ga u prvom položaju
za blokiranje (uspravni položaj).
(
→str. 87)
Postavite dječju sjedalicu na sje-
dalo okrenutu u smjeru vožnje.
KORAK
KORAK
KORAK

172 1-7. Sigurnosne obavijesti
Posjednite dijete u sjedalicu. Po-
stavite sigurnosni pojas oko dječ-
je sjedalice sukladno uputama
proizvođača i umetnite jezičac si-
gurnosnog pojasa u kopču. Vodi-
te računa da pojas ne bude
uvijen.
Provjerite je li gornji dio pojasa
ispravno postavljen preko djeteto-
vih ramena te je li donji dio pojasa
položen čim je niže moguće.
(→str. 96)
Uklanjanje dječje sjedalice pričvršćene sigurnosnim pojasom
Pritisnite tipku za oslobađanje si-
gurnosnog pojasa na kopči i u ci-
jelosti namotajte sigurnosni pojas.
KORAK

173 1-7. Sigurnosne obavijesti
1
Prije vožnje
Postavljanje dječje sjedalice s krutim sidrenjem ISOFIX
(dječje sjedalice ISOFIX) (vozila s drugim redom sjedala)
Pomaknite sjedalo u krajnji stra-
žnji položaj.
Preklopite naslon sjedala, a zatim
ga vratite u 1. blokirani položaj
(uspravni položaj) dok se ne blo-
kira. Namjestite naslon u 7. bloki-
rani položaj. (
→str. 86)
1. blokirani položaj
7. blokirani položaj
Utvrdite smještaj šipki za pričvrš-
ćenje i postavite dječju sjedalicu
na to sjedalo.
Ako sjedalica ima gornju vrpcu,
treba je pričvrstiti na za to predvi-
đeno mjesto za sidrenje.
KORAK
KORAK

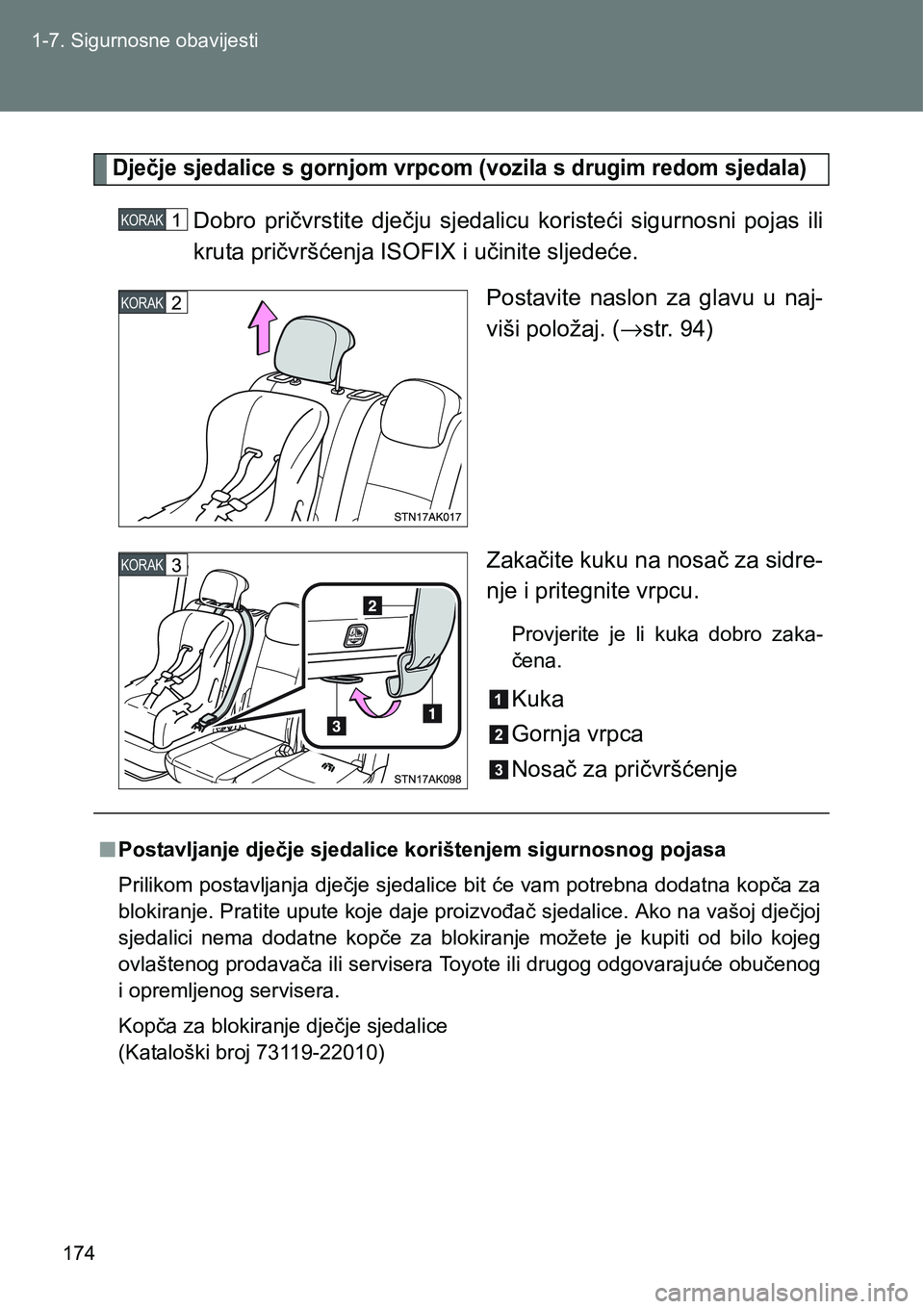

174 1-7. Sigurnosne obavijesti
Dječje sjedalice s gornjom vrpcom (vozila s drugim redom sjedala)
Dobro pričvrstite dječju sjedalicu koristeći sigurnosni pojas ili
kruta pričvršćenja ISOFIX i učinite sljedeće.
Postavite naslon za glavu u naj-
viši položaj. (→str. 94)
Zakačite kuku na nosač za sidre-
nje i pritegnite vrpcu.
Provjerite je li kuka dobro zaka-
čena.
Kuka
Gornja vrpca
Nosač za pričvršćenje
KORAK
KORAK
KORAK
nPostavljanje dječje sjedalice korištenjem sigurnosnog pojasa
Prilikom postavljanja dječje sjedalice bit će vam potrebna dodatna kopča za
blokiranje. Pratite upute koje daje proizvođač sjedalice. Ako na vašoj dječjoj
sjedalici nema dodatne kopče za blokiranje možete je kupiti od bilo kojeg
ovlaštenog prodavača ili servisera Toyote ili drugog odgovarajuće obučenog
i opremljenog servisera.
Kopča za blokiranje dječje sjedalice
(Kataloški broj 73119-22010)
