503 4-3. Samostalno održavanje
4
Održavanje i briga

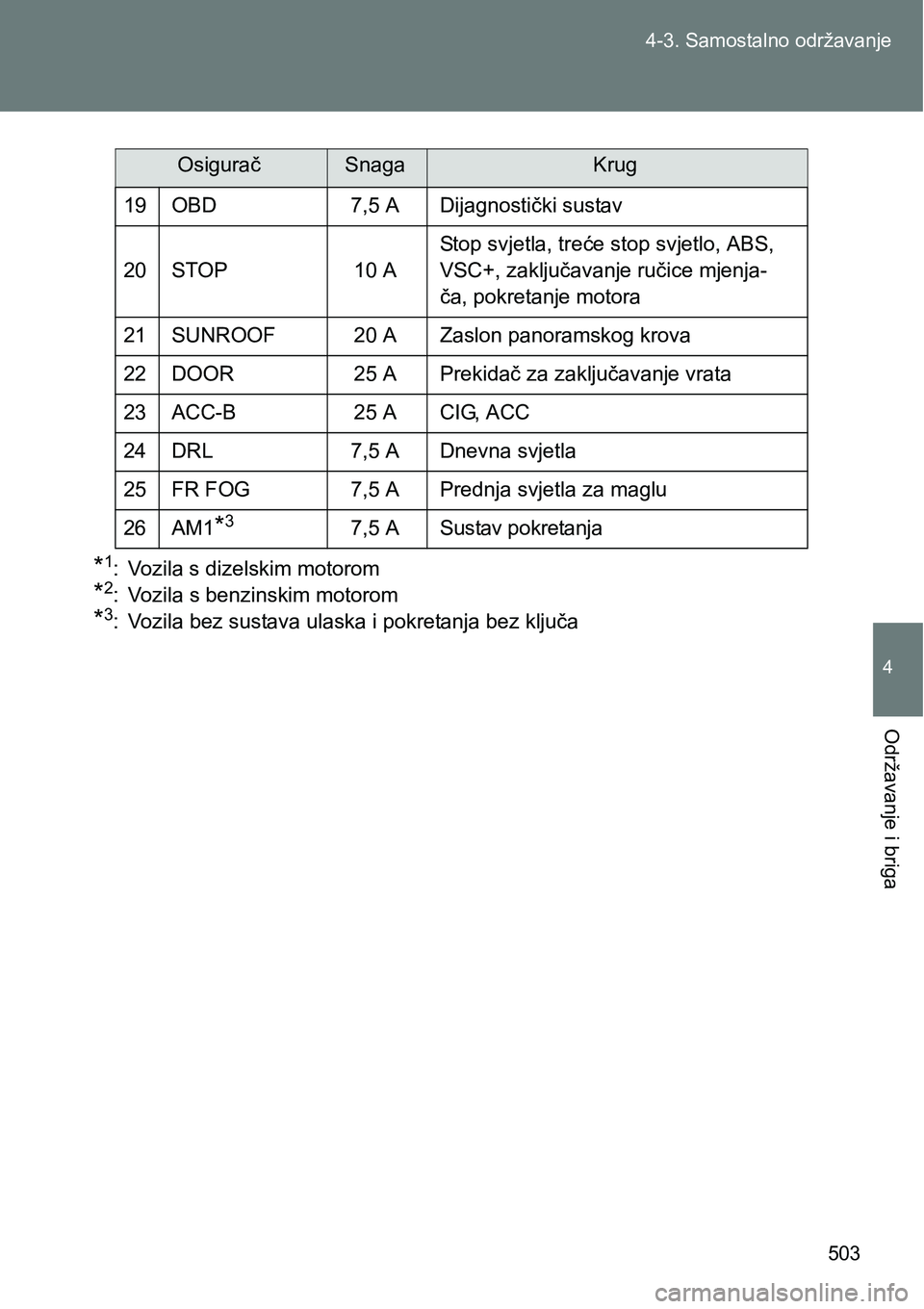

*1: Vozila s dizelskim motorom
*2: Vozila s benzinskim motorom
*3: Vozila bez sustava ulaska i pokretanja bez ključa19 OBD 7,5 A Dijagnostički sustav
20 STOP 10 AStop svjetla, treće stop svjetlo, ABS,
VSC+, zaključavanje ručice mjenja-
ča, pokretanje motora
21 SUNROOF 20 A Zaslon panoramskog krova
22 DOOR 25 A Prekidač za zaključavanje vrata
23 ACC-B 25 A CIG, ACC
24 DRL 7,5 A Dnevna svjetla
25 FR FOG 7,5 A Prednja svjetla za maglu
26 AM1
*37,5 A Sustav pokretanja
OsiguračSnagaKrug

504 4-3. Samostalno održavanje

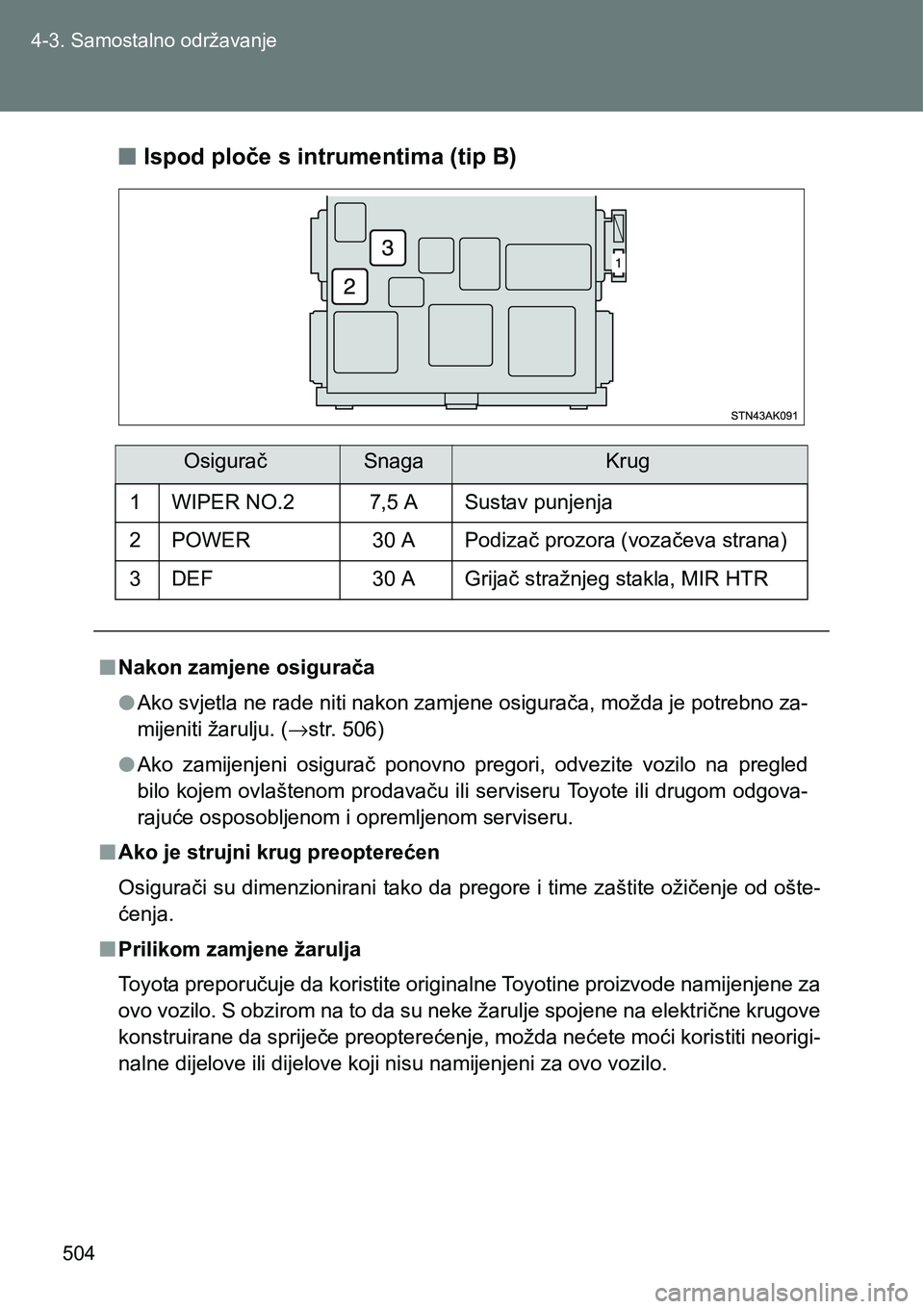

nIspod ploče s intrumentima (tip B)
OsiguračSnagaKrug
1 WIPER NO.2 7,5 A Sustav punjenja
2 POWER 30 A Podizač prozora (vozačeva strana)
3 DEF 30 A Grijač stražnjeg stakla, MIR HTR
nNakon zamjene osigurača
lAko svjetla ne rade niti nakon zamjene osigurača, možda je potrebno za-
mijeniti žarulju. (→str. 506)
lAko zamijenjeni osigurač ponovno pregori, odvezite vozilo na pregled
bilo kojem ovlaštenom prodavaču ili serviseru Toyote ili drugom odgova-
rajuće osposobljenom i opremljenom serviseru.
nAko je strujni krug preopterećen
Osigurači su dimenzionirani tako da pregore i time zaštite ožičenje od ošte-
ćenja.
nPrilikom zamjene žarulja
Toyota preporučuje da koristite originalne Toyotine proizvode namijenjene za
ovo vozilo. S obzirom na to da su neke žarulje spojene na električne krugove
konstruirane da spriječe preopterećenje, možda nećete moći koristiti neorigi-
nalne dijelove ili dijelove koji nisu namijenjeni za ovo vozilo.

505 4-3. Samostalno održavanje
4
Održavanje i briga

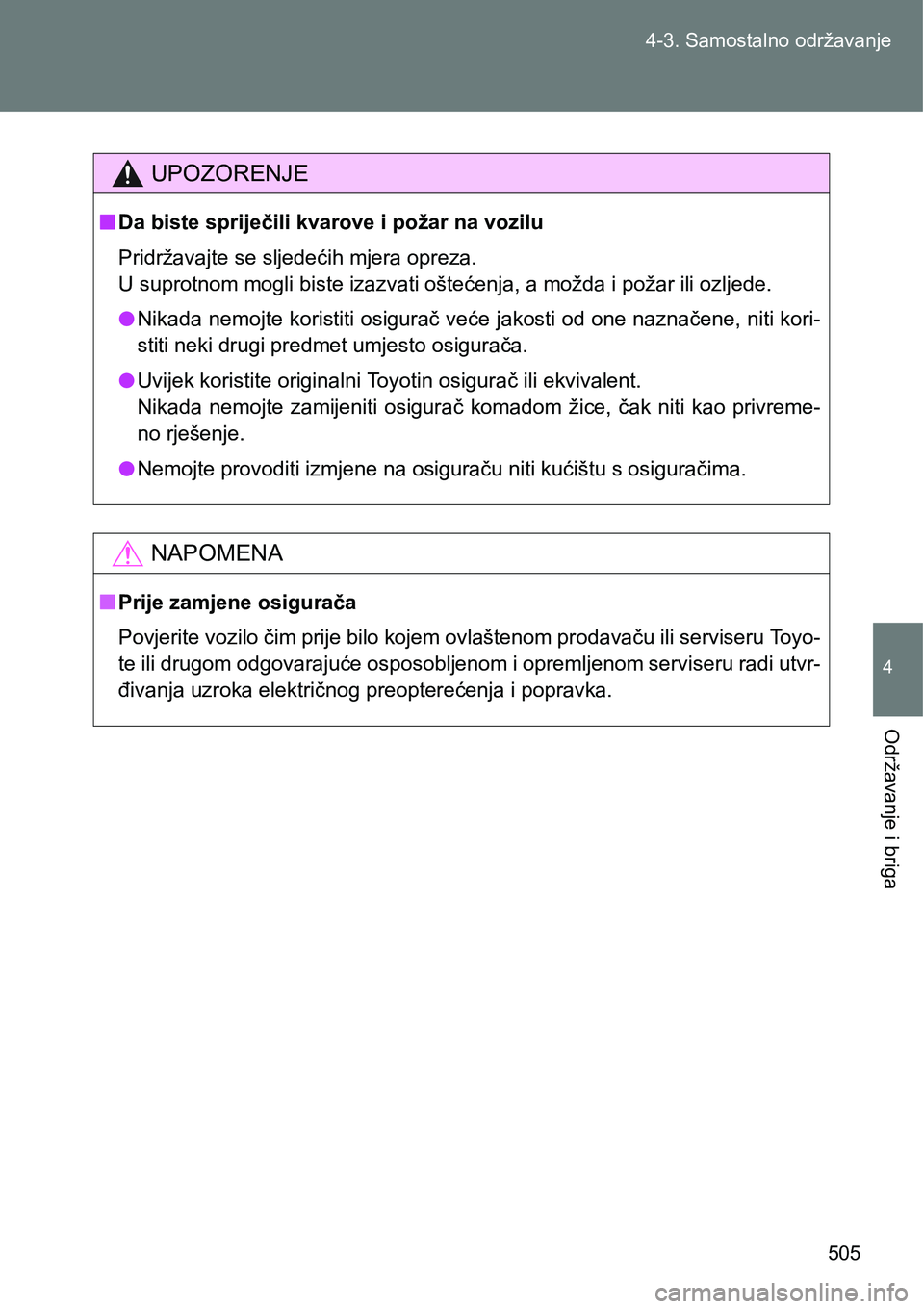

UPOZORENJE
nDa biste spriječili kvarove i požar na vozilu
Pridržavajte se sljedećih mjera opreza.
<00380003005600580053005500520057005100520050000300500052004a004f004c00030045004c0056005700480003004c005d0044005d005900440057004c0003005200e30057004800fc00480051004d0044000f0003004400030050005200e5004700
440003004c00030053005200e5004400550003004c004f004c> ozljede.
lNikada nemojte koristiti osigurač veće jakosti od one naznačene, niti kori-
stiti neki drugi predmet umjesto osigurača.
lUvijek koristite originalni Toyotin osigurač ili ekvivalent.
Nikada nemojte zamijeniti osigurač komadom žice, čak niti kao privreme-
no rješenje.
l<0031004800500052004d005700480003005300550052005900520047004c0057004c0003004c005d0050004d004800510048000300510044000300520056004c004a00580055004400fe005800030051004c0057004c0003004e005800fc004c00e3005700
5800030056000300520056004c004a00580055004400fe004c>ma.
NAPOMENA
nPrije zamjene osigurača
Povjerite vozilo čim prije bilo kojem ovlaštenom prodavaču ili serviseru Toyo-
te ili drugom odgovarajuće osposobljenom i opremljenom serviseru radi utvr-
đivanja uzroka električnog preopterećenja i popravka.

506
4-3. Samostalno održavanje

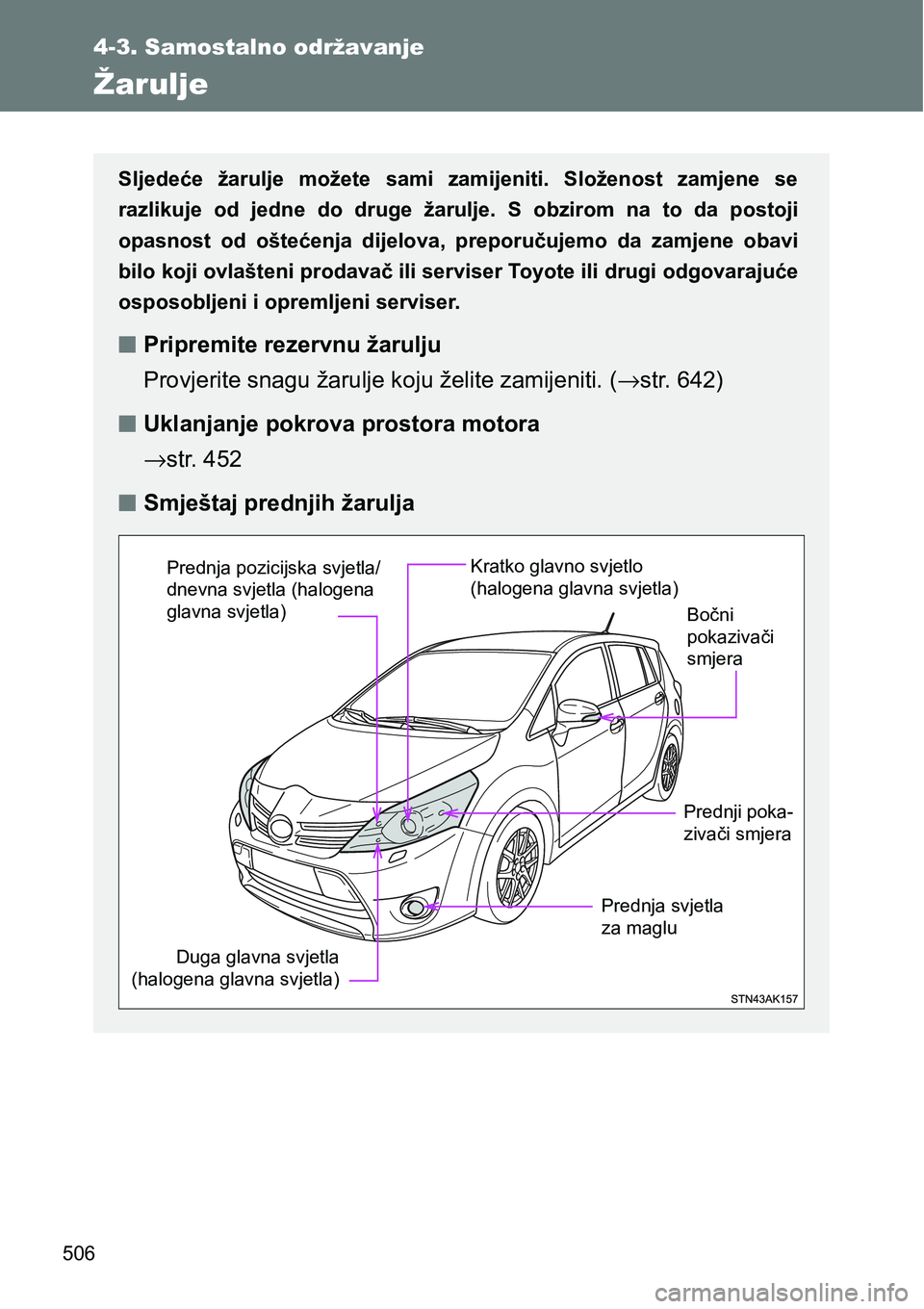

Žarulje
Sljedeće žarulje možete sami zamijeniti. Složenost zamjene se
razlikuje od jedne do druge žarulje. S obzirom na to da postoji
opasnost od oštećenja dijelova, preporučujemo da zamjene obavi
bilo koji ovlašteni prodavač ili serviser Toyote ili drugi odgovarajuće
osposobljeni i opremljeni serviser.
nPripremite rezervnu žarulju
Provjerite snagu žarulje koju želite zamijeniti. (→str. 642)
nUklanjanje pokrova prostora motora
→str. 452
nSmještaj prednjih žarulja
Duga glavna svjetla
(halogena glavna svjetla)
Kratko glavno svjetlo
(halogena glavna svjetla)
Prednji poka-
zivači smjera
Prednja svjetla
za maglu Prednja pozicijska svjetla/
dnevna svjetla (halogena
glavna svjetla)
Bočni
pokazivači
smjera

507 4-3. Samostalno održavanje
4
Održavanje i briga
nSmještaj stražnjih žarulja
*1: Upravljač na lijevoj strani
*2: Upravljač na desnoj strani
St r a žn j e
pozicijsko svjetlo
Stražnje svjetlo za maglu*2
Svjetla registarske pločice Stražnji poka-
zivač smjera
Svjetlo za vožnju unatrag*1
Stražnje svjetlo
za maglu
*1
Svjetlo za vožnju
unatrag
*2

508 4-3. Samostalno održavanje

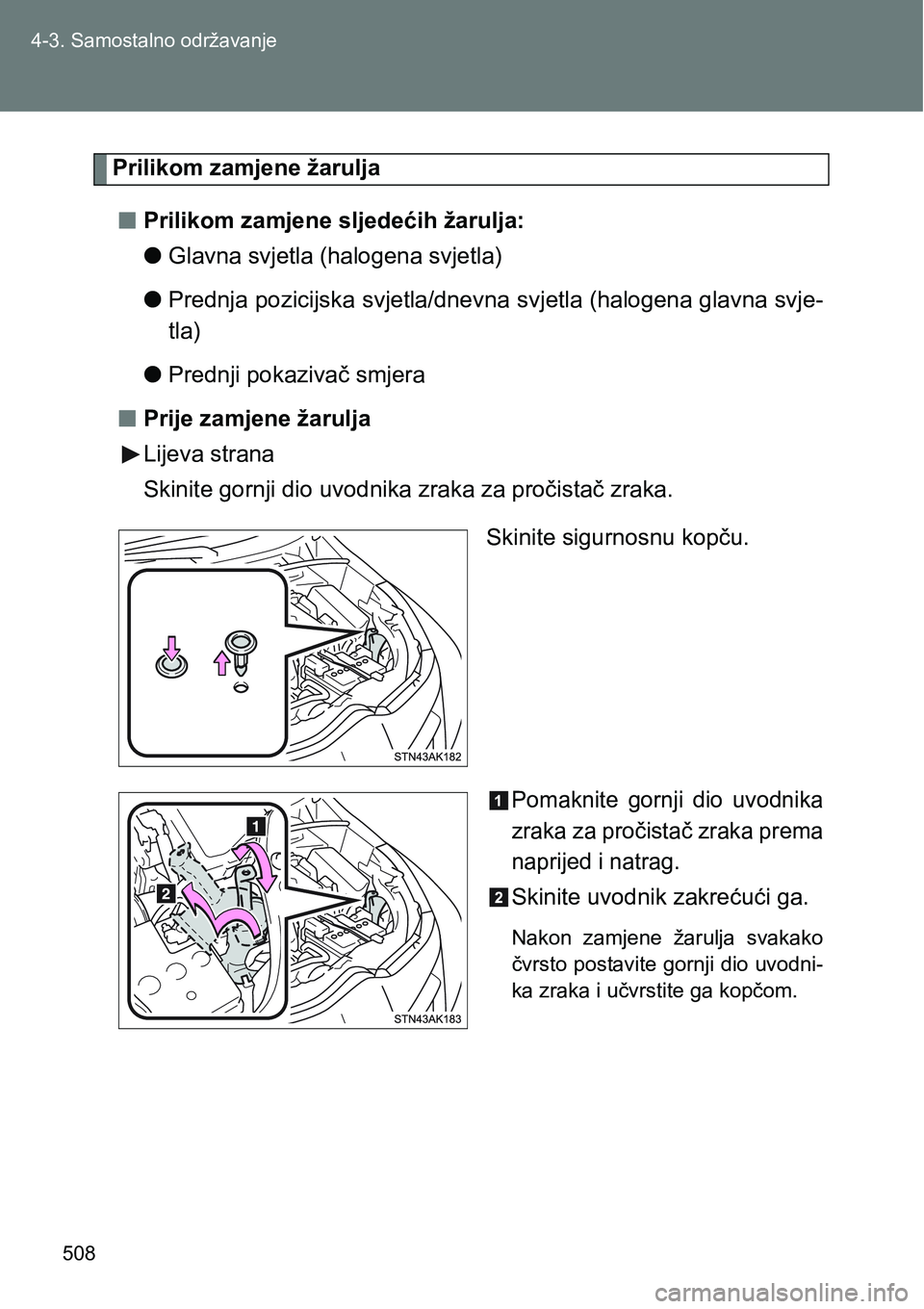

Prilikom zamjene žarulja
nPrilikom zamjene sljedećih žarulja:
lGlavna svjetla (halogena svjetla)
lPrednja pozicijska svjetla/dnevna svjetla (halogena glavna svje-
tla)
lPrednji pokazivač smjera
nPrije zamjene žarulja
Lijeva strana
Skinite gornji dio uvodnika zraka za pročistač zraka.
Skinite sigurnosnu kopču.
Pomaknite gornji dio uvodnika
zraka za pročistač zraka prema
naprijed i natrag.
Skinite uvodnik zakrećući ga.
Nakon zamjene žarulja svakako
čvrsto postavite gornji dio uvodni-
ka zraka i učvrstite ga kopčom.

509 4-3. Samostalno održavanje
4
Održavanje i briga

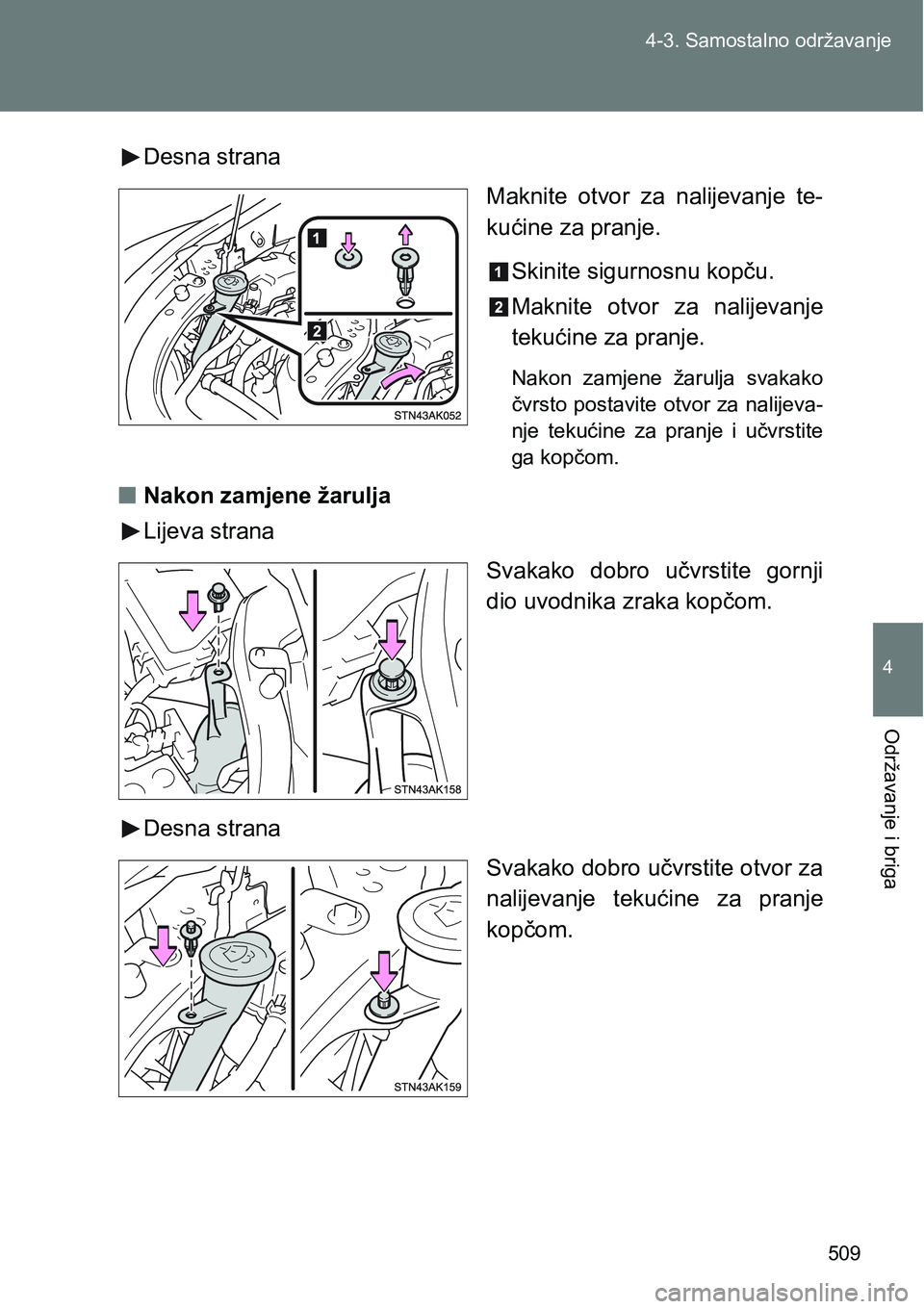

Desna strana
Maknite otvor za nalijevanje te-
kućine za pranje.
Skinite sigurnosnu kopču.
Maknite otvor za nalijevanje
tekućine za pranje.
Nakon zamjene žarulja svakako
čvrsto postavite otvor za nalijeva-
nje tekućine za pranje i učvrstite
ga kopčom.
nNakon zamjene žarulja
Lijeva strana
Svakako dobro učvrstite gornji
dio uvodnika zraka kopčom.
Desna strana
Svakako dobro učvrstite otvor za
nalijevanje tekućine za pranje
kopčom.

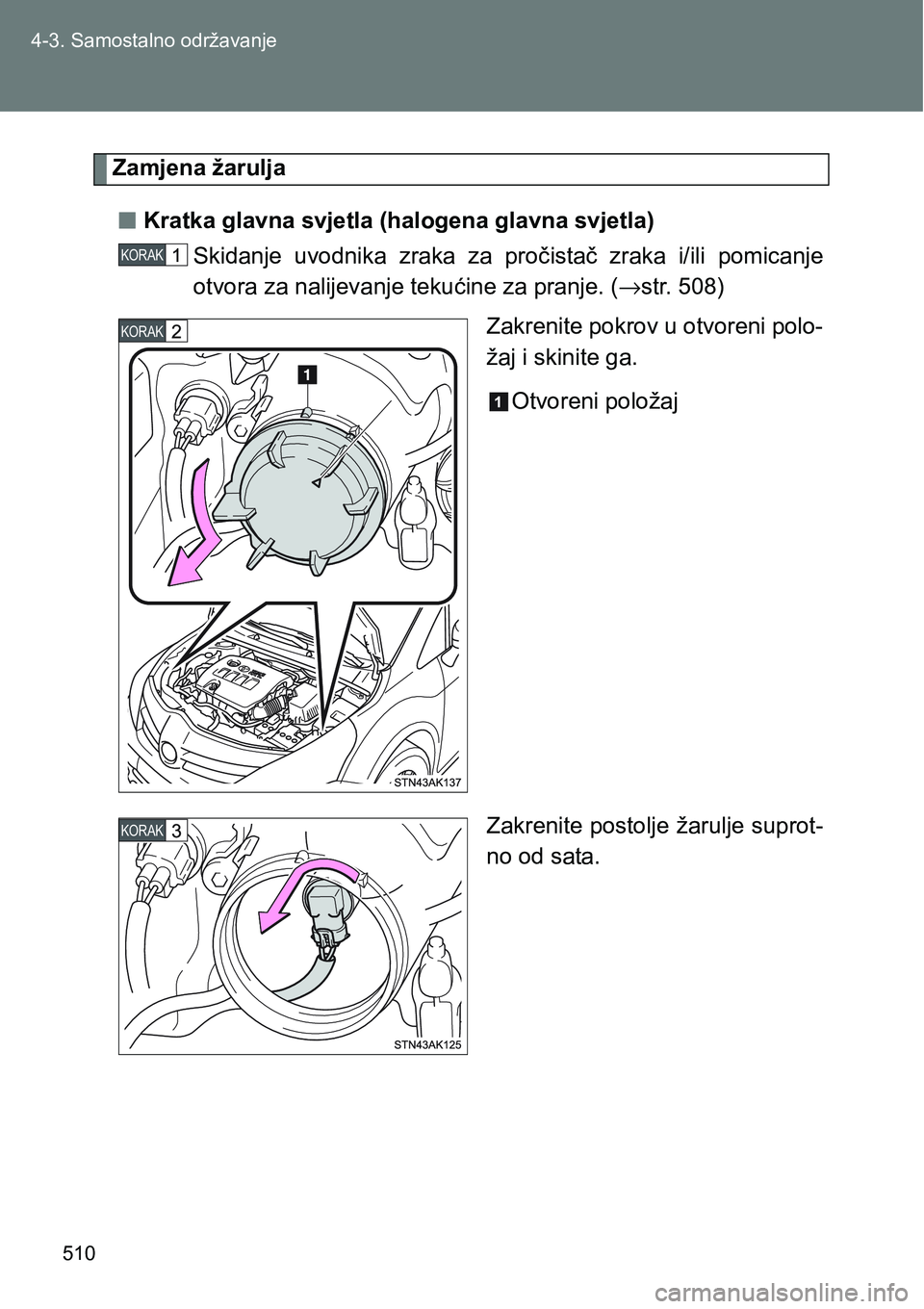

510 4-3. Samostalno održavanje
Zamjena žarulja
nKratka glavna svjetla (halogena glavna svjetla)
Skidanje uvodnika zraka za pročistač zraka i/ili pomicanje
otvora za nalijevanje tekućine za pranje. (→str. 508)
Zakrenite pokrov u otvoreni polo-
žaj i skinite ga.
Otvoreni položaj
Zakrenite postolje žarulje suprot-
no od sata.
KORAK
KORAK
KORAK
