567 5-2. Mjere koje treba poduzeti u slučaju nužde
Kada se pojave poteškoće
Vozila s trećim redom sjedala
Rezervni
kotač Ručica dizalice
Dizalica
Ključ za matice kotača
Oko za vuču

568 5-2. Mjere koje treba poduzeti u slučaju nužde
Vađenje dizalice (vozila bez trećeg reda sjedala)
Otvorite prednju podnicu.
Izvadite dizalicu.
KORAK
KORAK

5
569 5-2. Mjere koje treba poduzeti u slučaju nužde
Kada se pojave poteškoće

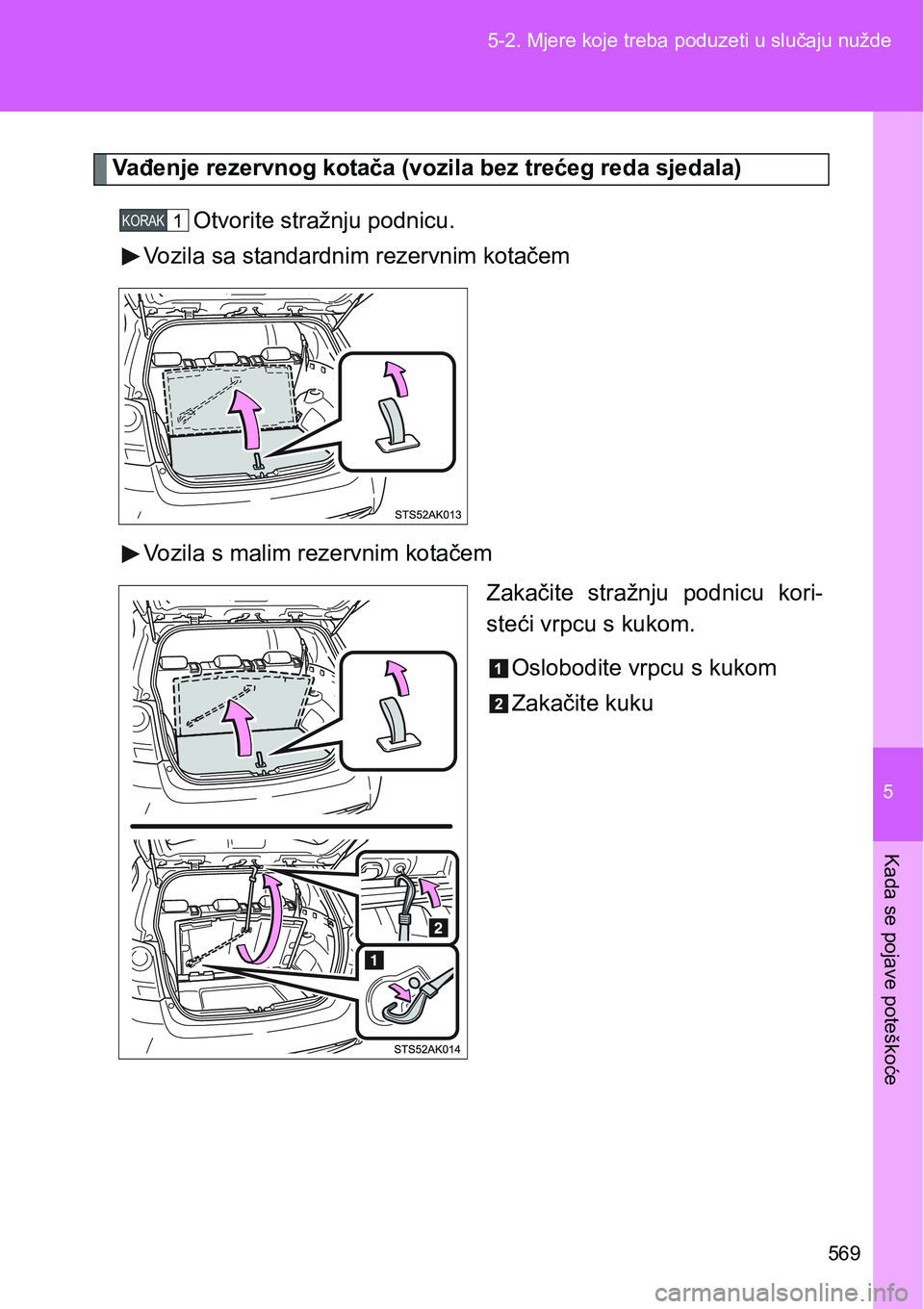

Vađenje rezervnog kotača (vozila bez trećeg reda sjedala)
Otvorite stražnju podnicu.
Vozila sa standardnim rezervnim kotačem
Vozila s malim rezervnim kotačem
Zakačite stražnju podnicu kori-
steći vrpcu s kukom.
Oslobodite vrpcu s kukom
Zakačite kuku
KORAK

570 5-2. Mjere koje treba poduzeti u slučaju nužde

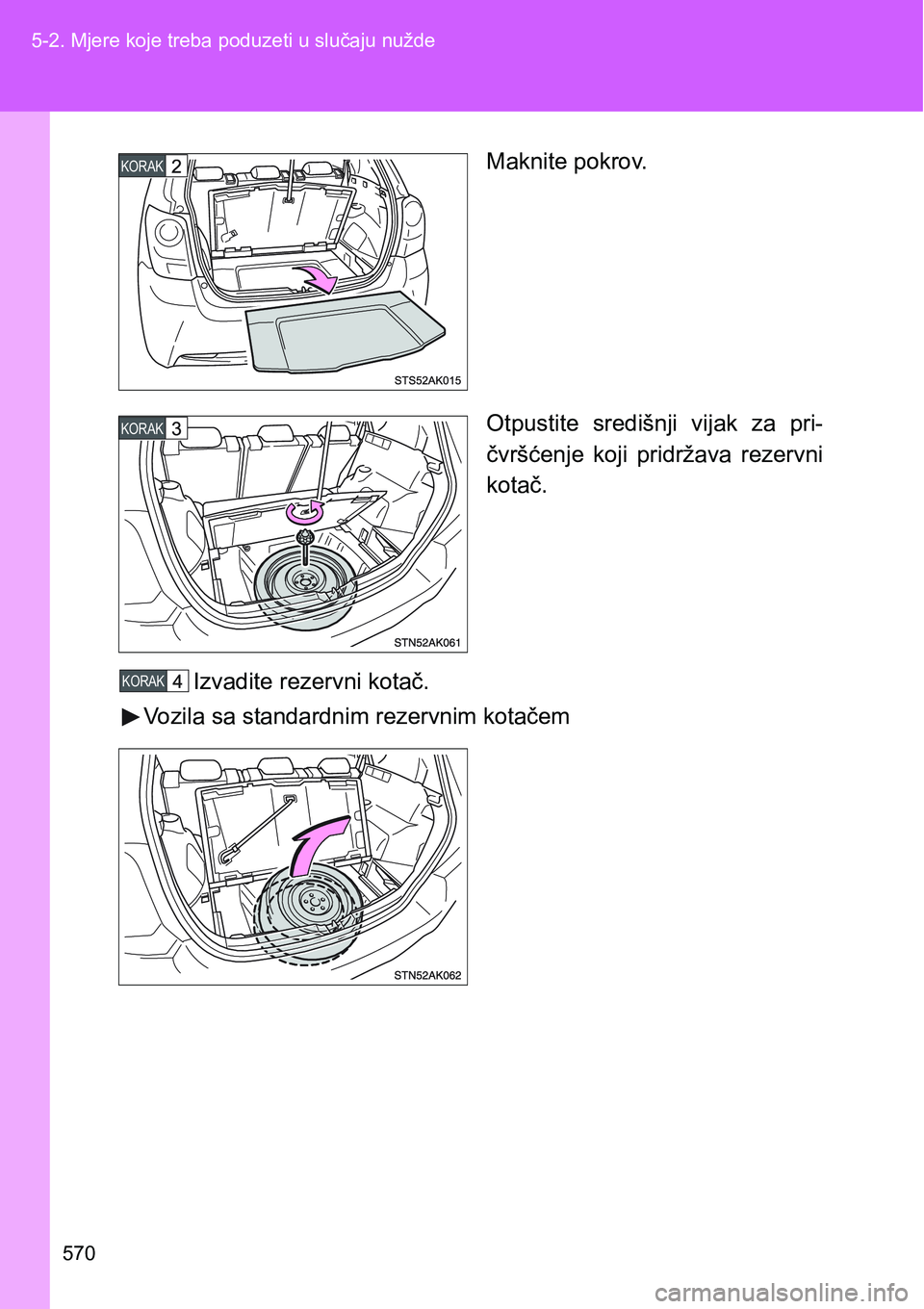

Maknite pokrov.
Otpustite središnji vijak za pri-
čvršćenje koji pridržava rezervni
kotač.
Izvadite rezervni kotač.
Vozila sa standardnim rezervnim kotačemKORAK
KORAK
KORAK

5
571 5-2. Mjere koje treba poduzeti u slučaju nužde
Kada se pojave poteškoće
Vozila s malim rezervnim kotačem

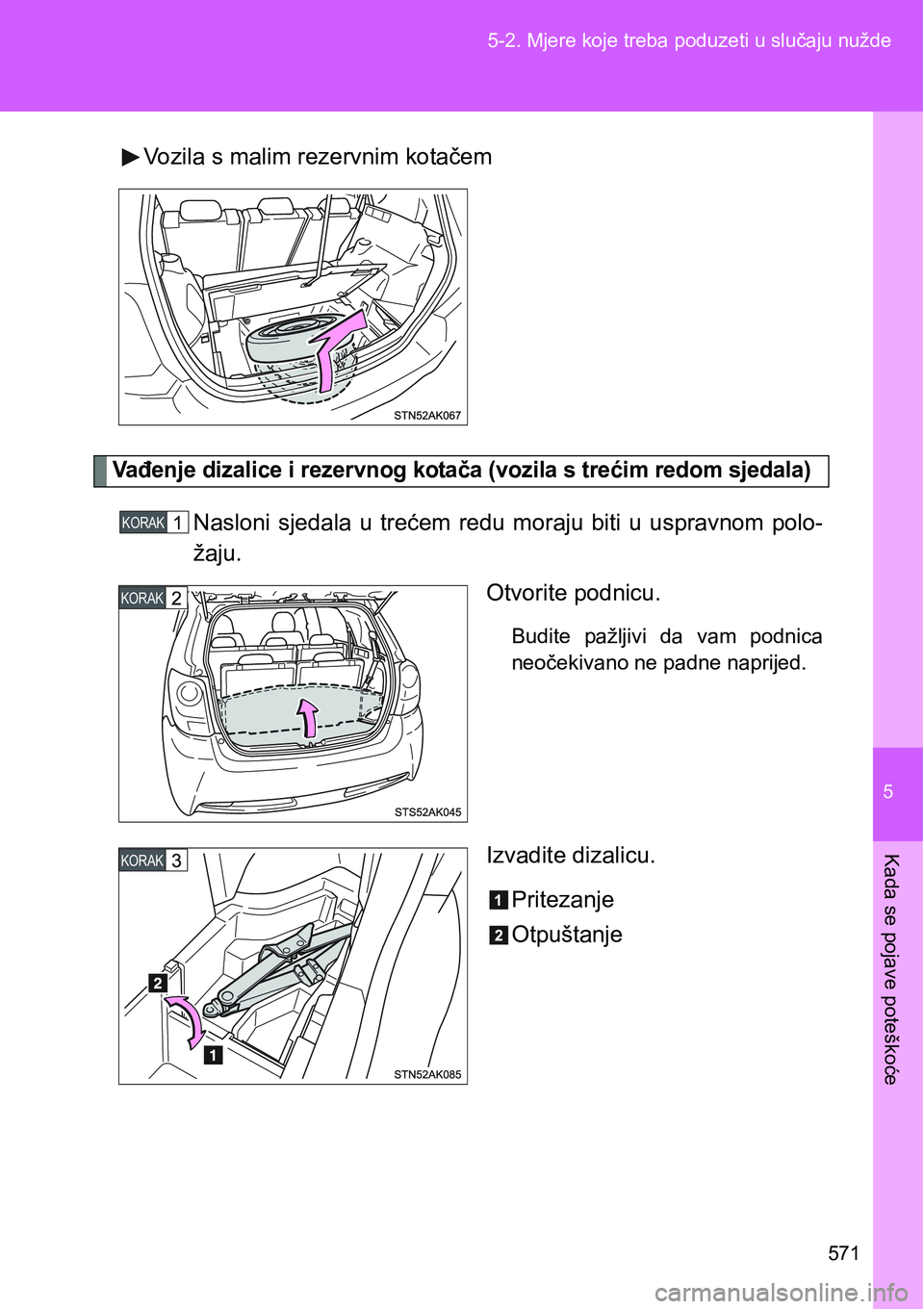

Vađenje dizalice i rezervnog kotača (vozila s trećim redom sjedala)
Nasloni sjedala u trećem redu moraju biti u uspravnom polo-
žaju.
Otvorite podnicu.
Budite pažljivi da vam podnica
neočekivano ne padne naprijed.
Izvadite dizalicu.
Pritezanje
Otpuštanje
KORAK
KORAK
KORAK

572 5-2. Mjere koje treba poduzeti u slučaju nužde

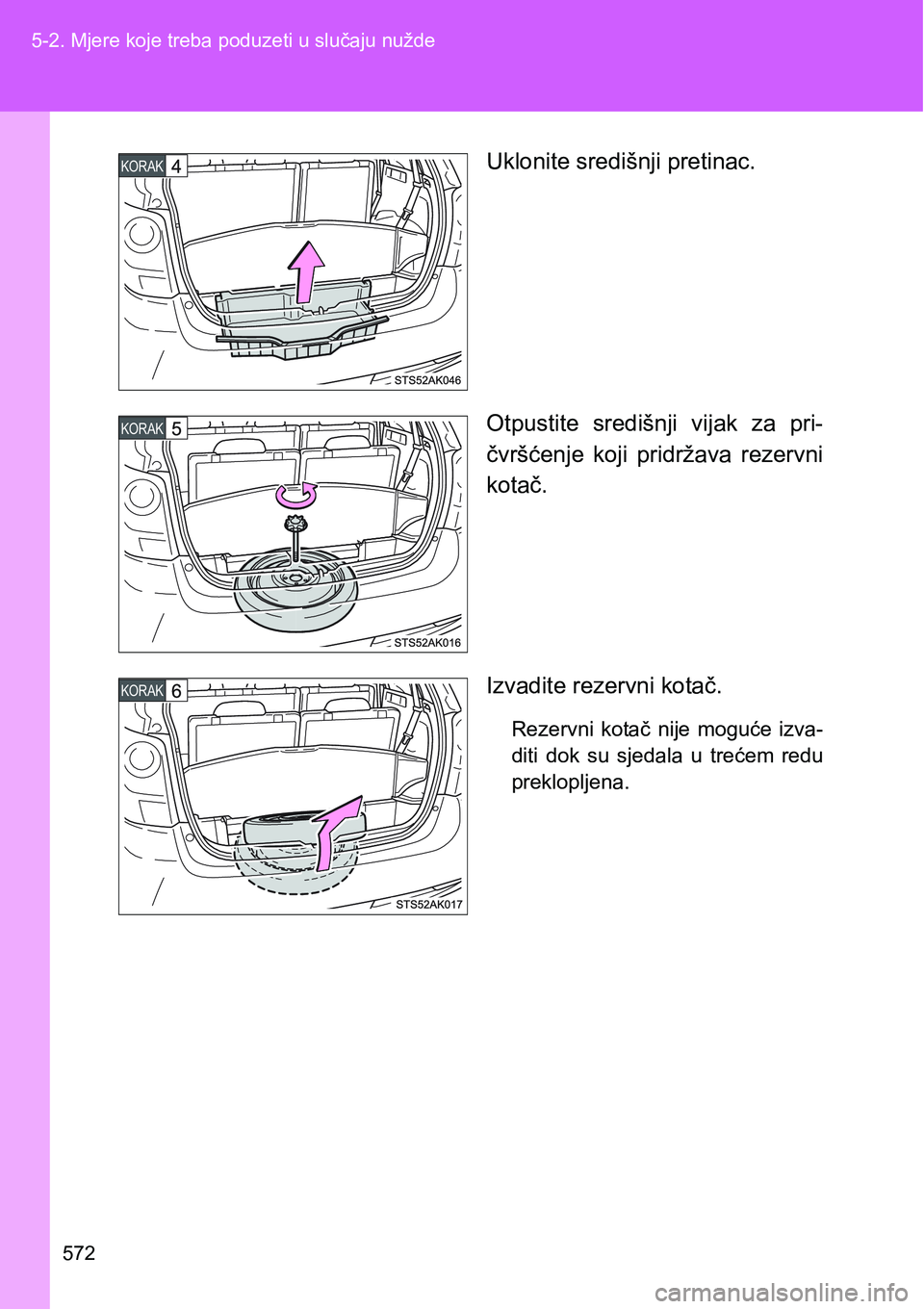

Uklonite središnji pretinac.
Otpustite središnji vijak za pri-
čvršćenje koji pridržava rezervni
kotač.
Izvadite rezervni kotač.
Rezervni kotač nije moguće izva-
diti dok su sjedala u trećem redu
preklopljena.
KORAK
KORAK
KORAK

5
573 5-2. Mjere koje treba poduzeti u slučaju nužde
Kada se pojave poteškoće

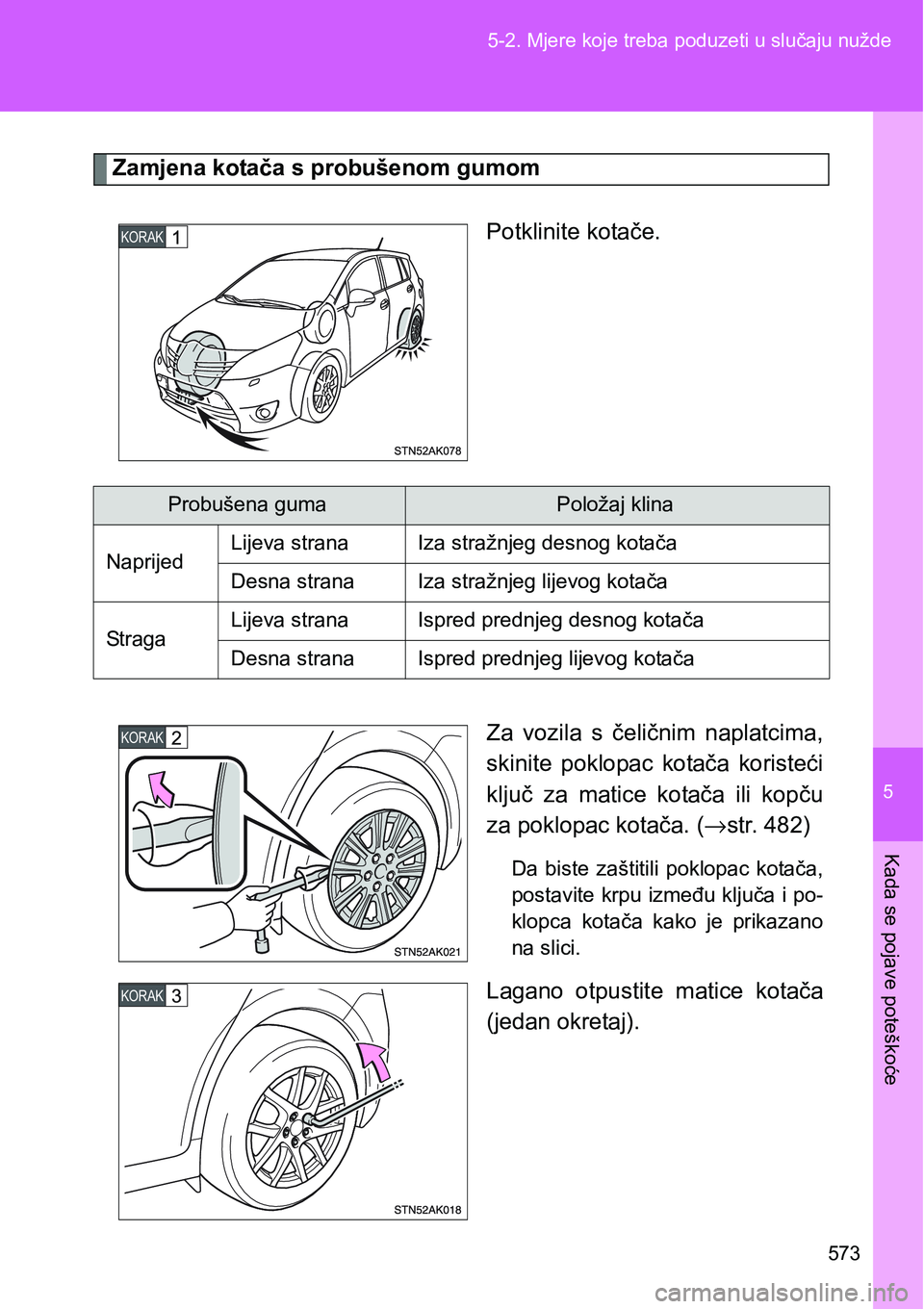

Zamjena kotača s probušenom gumom
Potklinite kotače.
Za vozila s čeličnim naplatcima,
skinite poklopac kotača koristeći
ključ za matice kotača ili kopču
za poklopac kotača. (→str. 482)
Da biste zaštitili poklopac kotača,
postavite krpu između ključa i po-
klopca kotača kako je prikazano
na slici.
Lagano otpustite matice kotača
(jedan okretaj).
KORAK
3UREXãHQDJXPD3RORåDMNOLQD
1DSULMHG/LMHYDVWUDQD ,]DVWUD

574 5-2. Mjere koje treba poduzeti u slučaju nužde

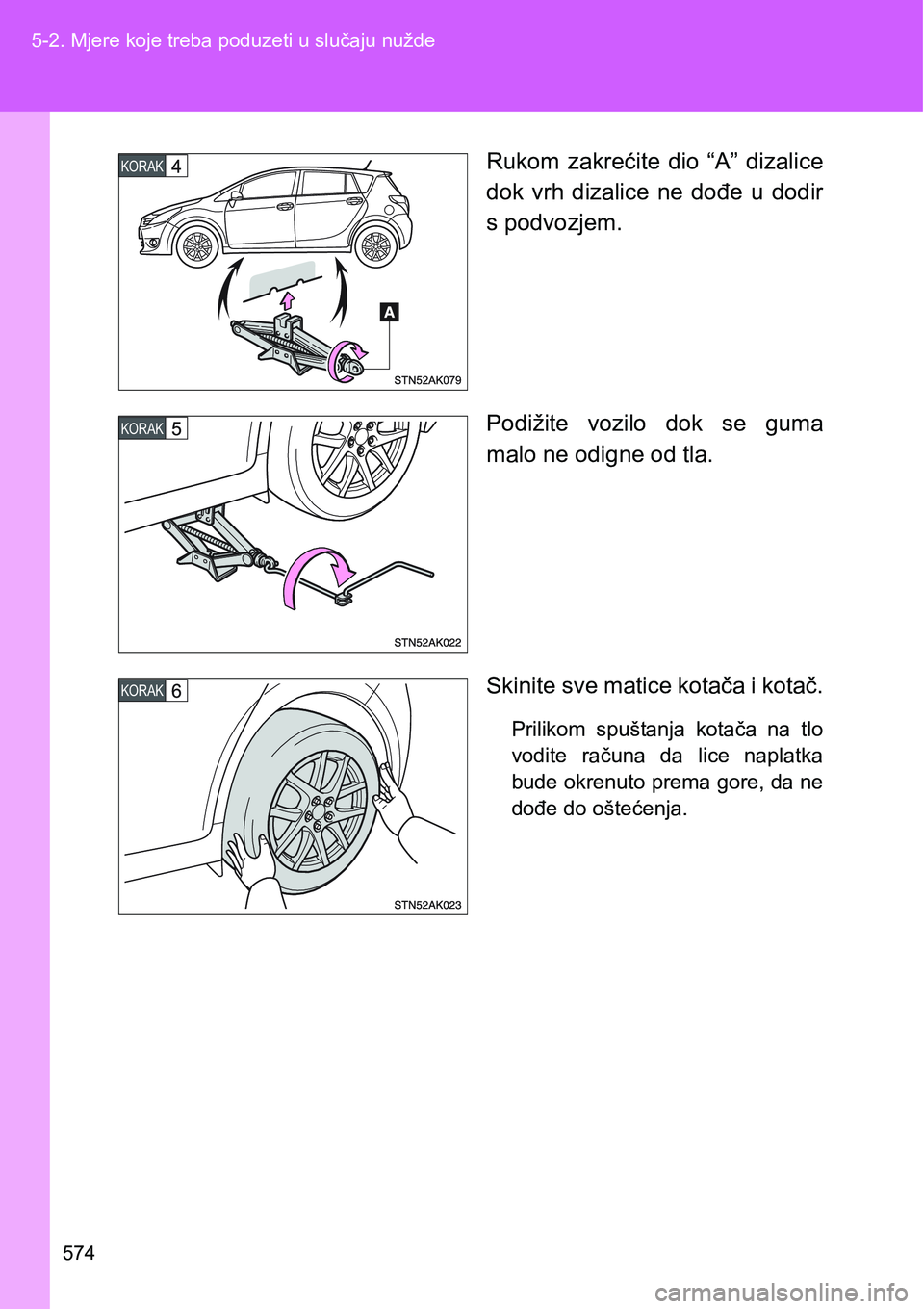

Rukom zakrećite dio “A” dizalice
dok vrh dizalice ne dođe u dodir
s podvozjem.
Podižite vozilo dok se guma
malo ne odigne od tla.
Skinite sve matice kotača i kotač.
Prilikom spuštanja kotača na tlo
vodite računa da lice naplatka
bude okrenuto prema gore, da ne
dođe do oštećenja.
KORAK
KORAK
KORAK
