2017 TOYOTA VERSO Upute Za Rukovanje (in Croatian)

Page 497 of 670

TOYOTA VERSO 2017  Upute Za Rukovanje (in Croatian) 495 4-3. Samostalno održavanje
4
Održavanje i briga

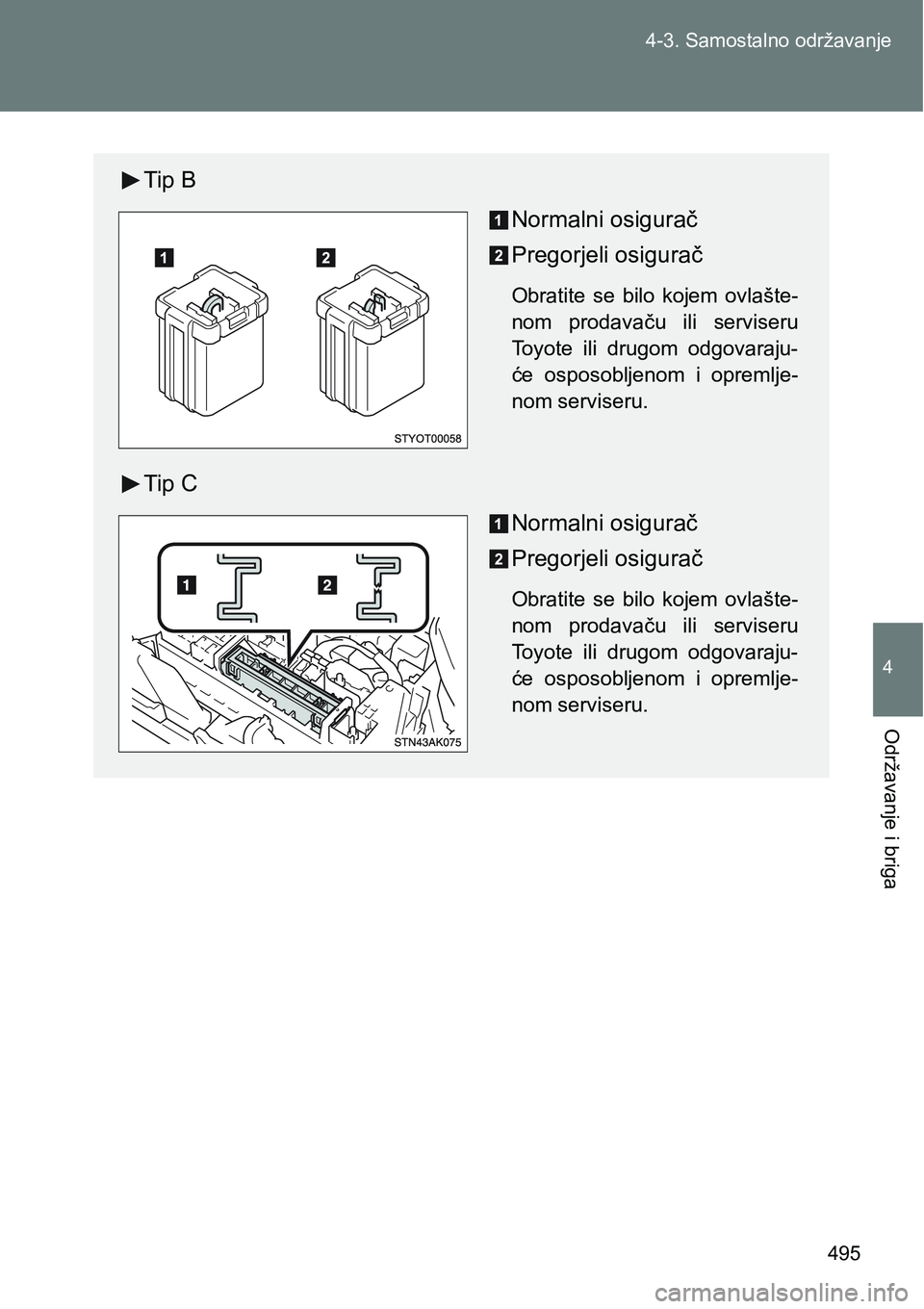

Tip B
Normalni osigurač
Pregorjeli osigurač
Obratite  se  bilo  kojem  ovlašte-
nom  prodavaču  ili  serviseru
Toyote  ili  drugom  odgovaraju

Page 498 of 670

TOYOTA VERSO 2017  Upute Za Rukovanje (in Croatian) 496 4-3. Samostalno održavanje

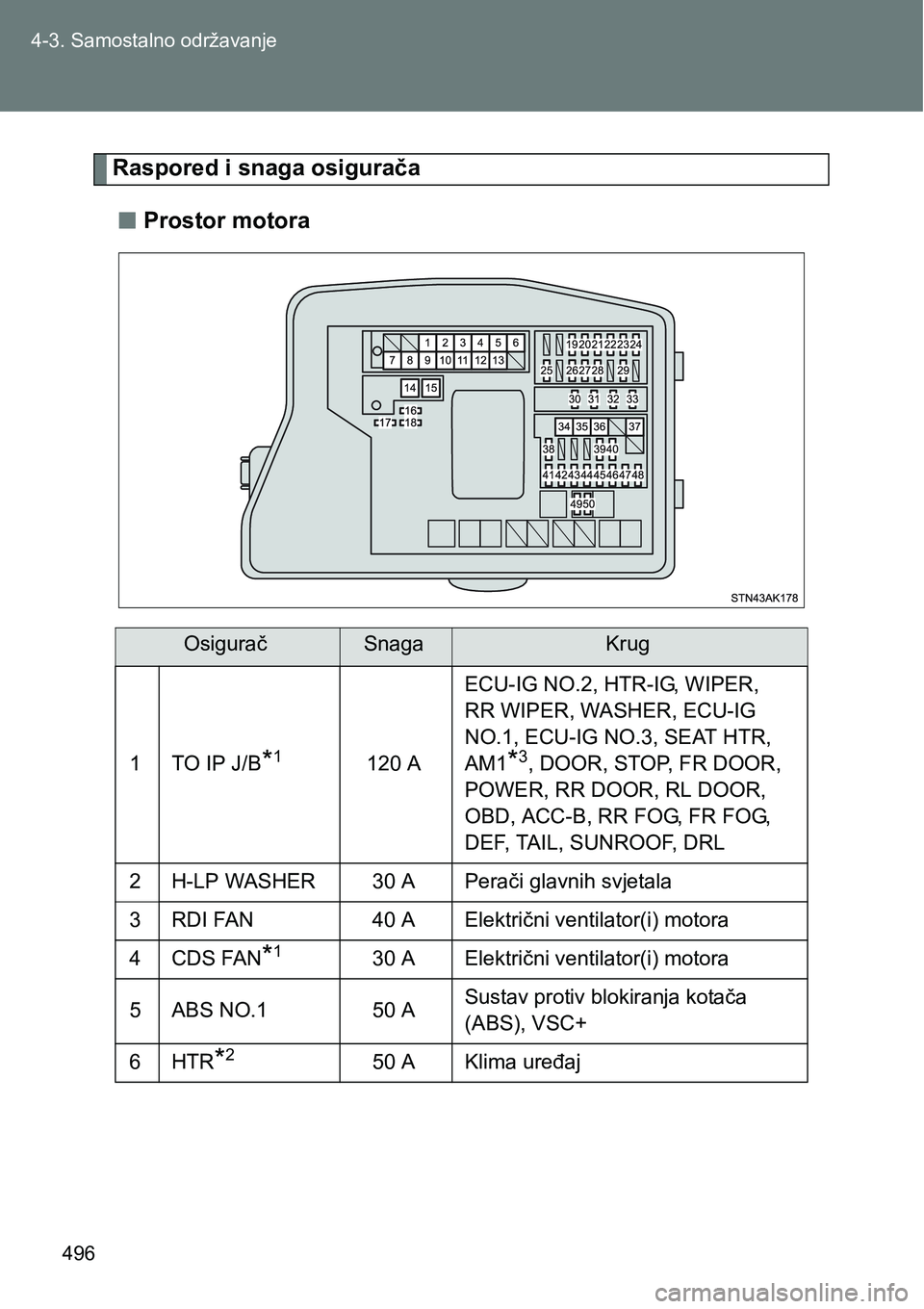

Raspored i snaga osigurača
nProstor motora
OsiguračSnagaKrug
1TO IP J/B*1120 AECU-IG NO.2, HTR-IG, WIPER,
RR WIPER, WASHER, ECU-IG
NO.1, ECU-IG NO.3, SEAT HTR,
AM1

Page 499 of 670

TOYOTA VERSO 2017  Upute Za Rukovanje (in Croatian) 497 4-3. Samostalno održavanje
4
Održavanje i briga

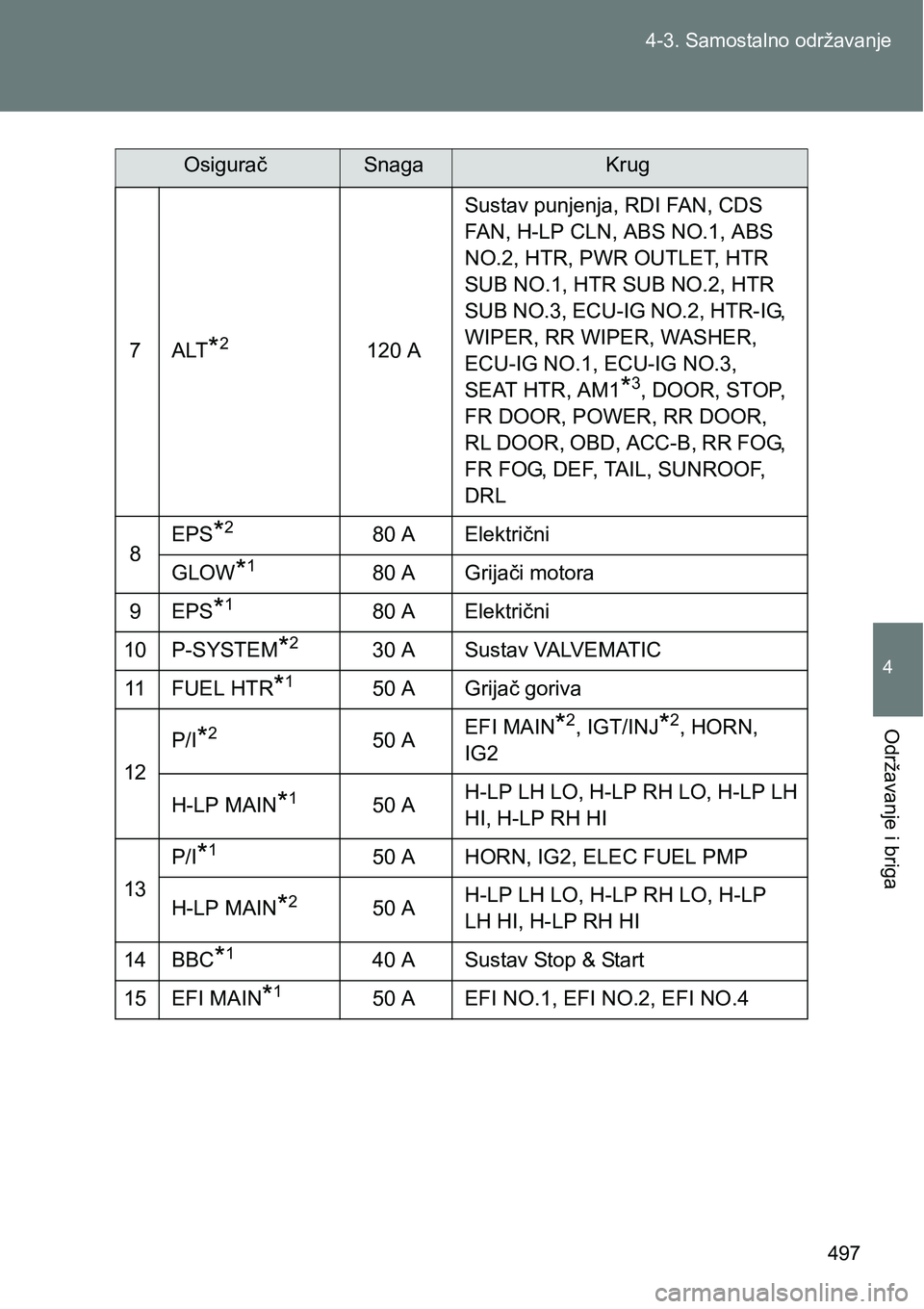

7ALT*2120 ASustav punjenja, RDI FAN, CDS
FAN, H-LP CLN, ABS NO.1, ABS
NO.2, HTR, PWR OUTLET, HTR
SUB NO.1, HTR SUB NO.2, HTR
SUB NO.3, ECU-IG

Page 500 of 670

TOYOTA VERSO 2017  Upute Za Rukovanje (in Croatian) 498 4-3. Samostalno održavanje

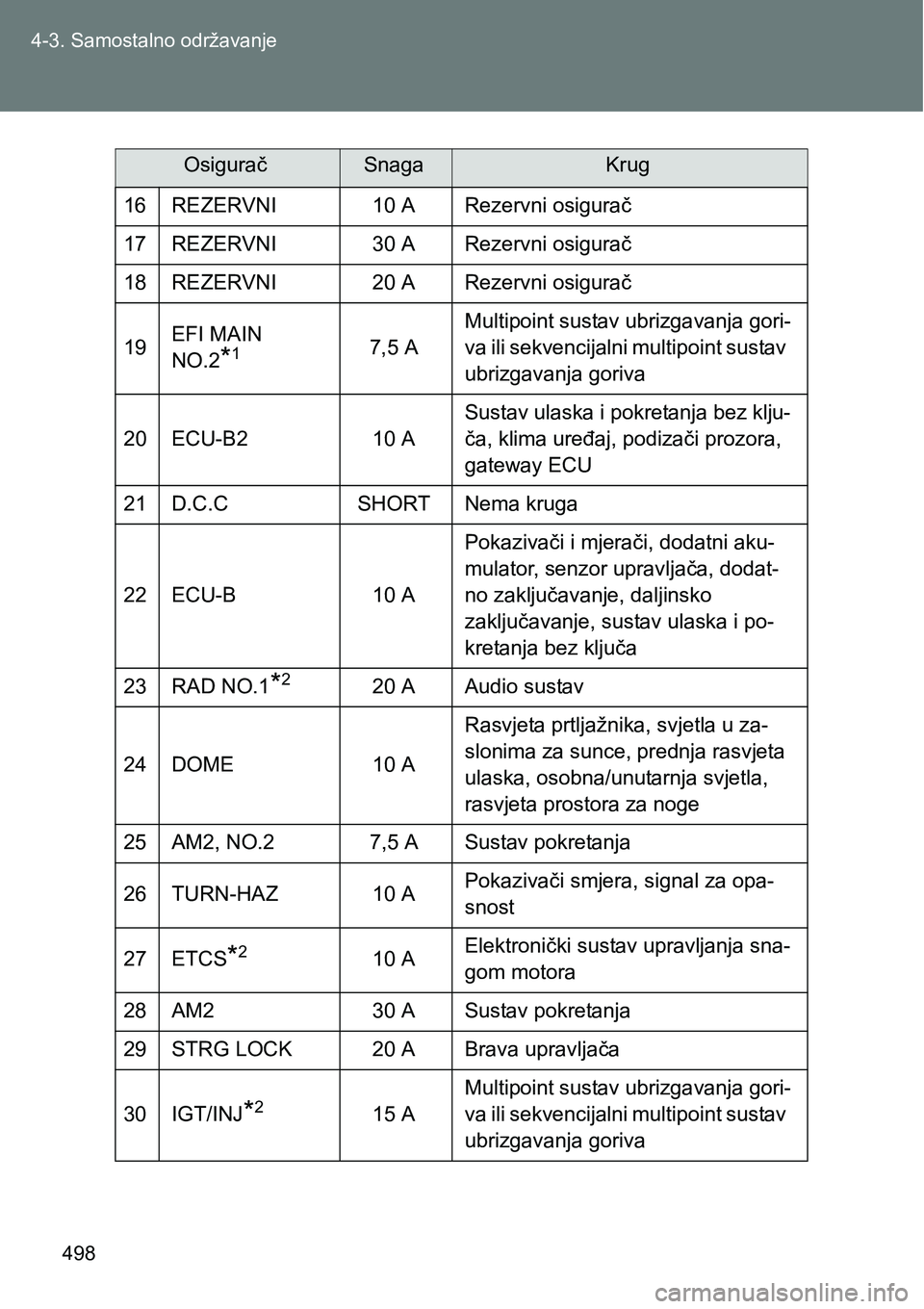

16 REZERVNI 10 A Rezervni osigurač
17 REZERVNI 30 A Rezervni osigurač
18 REZERVNI 20 A Rezervni osigurač
19EFI MAIN
NO.2
*17,5 AMultipoint sustav ubrizgavanja gori-

Page 501 of 670

TOYOTA VERSO 2017  Upute Za Rukovanje (in Croatian) 499 4-3. Samostalno održavanje
4
Održavanje i briga
31EFI MAIN*220 AMultipoint sustav ubrizgavanja gori-
va ili sekvencijalni multipoint sustav
ubrizgavanja goriva, EFI NO.1, EFI
NO.2
FUEL PUMP
*1

Page 502 of 670

TOYOTA VERSO 2017  Upute Za Rukovanje (in Croatian) 500 4-3. Samostalno održavanje

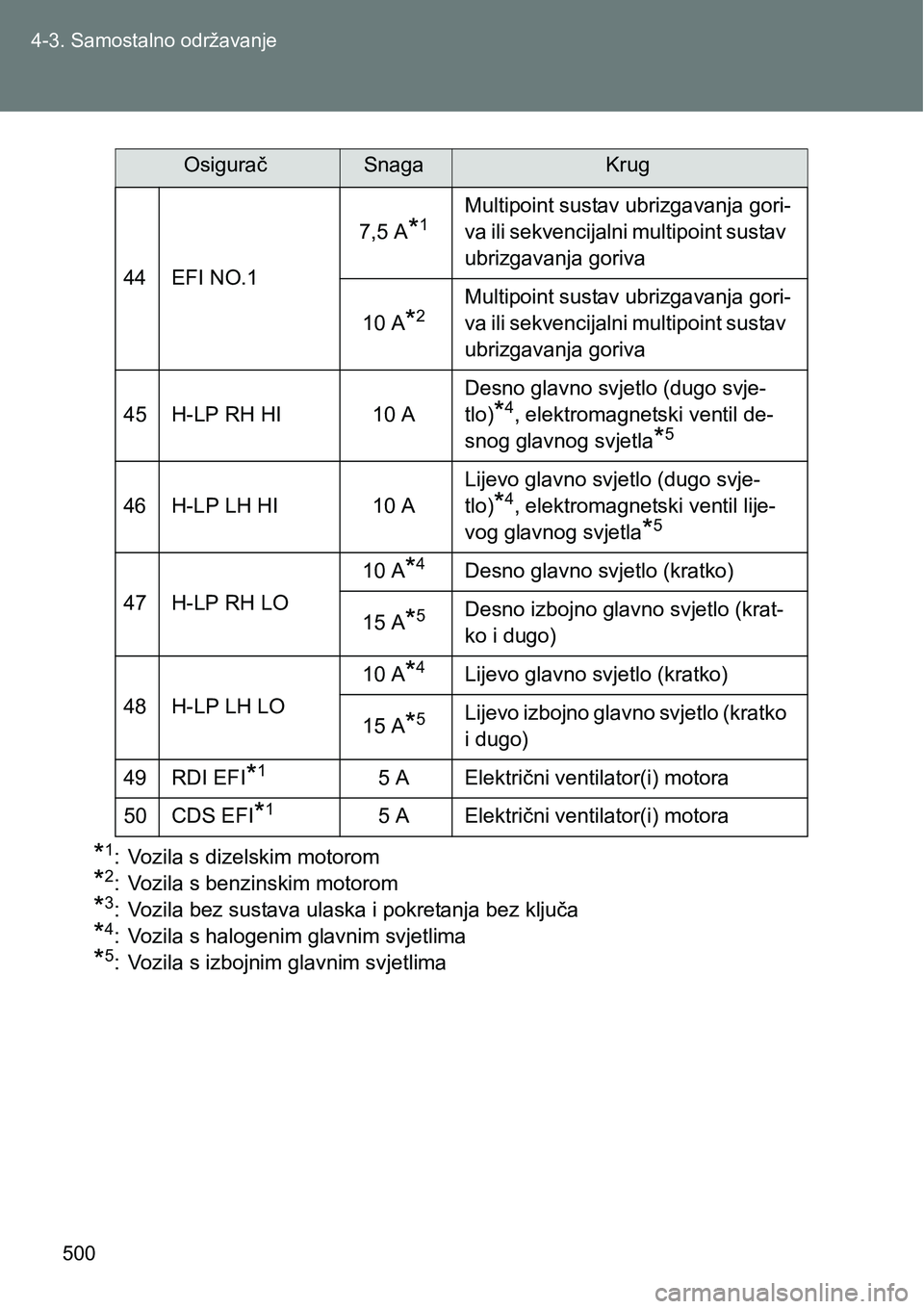

*1: Vozila s dizelskim motorom
*2: Vozila s benzinskim motorom
*3: Vozila bez sustava ulaska i pokretanja bez ključa
*4: Vozila s halogenim glavnim svjetlima
*5: Vozil

Page 503 of 670

TOYOTA VERSO 2017  Upute Za Rukovanje (in Croatian) 501 4-3. Samostalno održavanje
4
Održavanje i briga

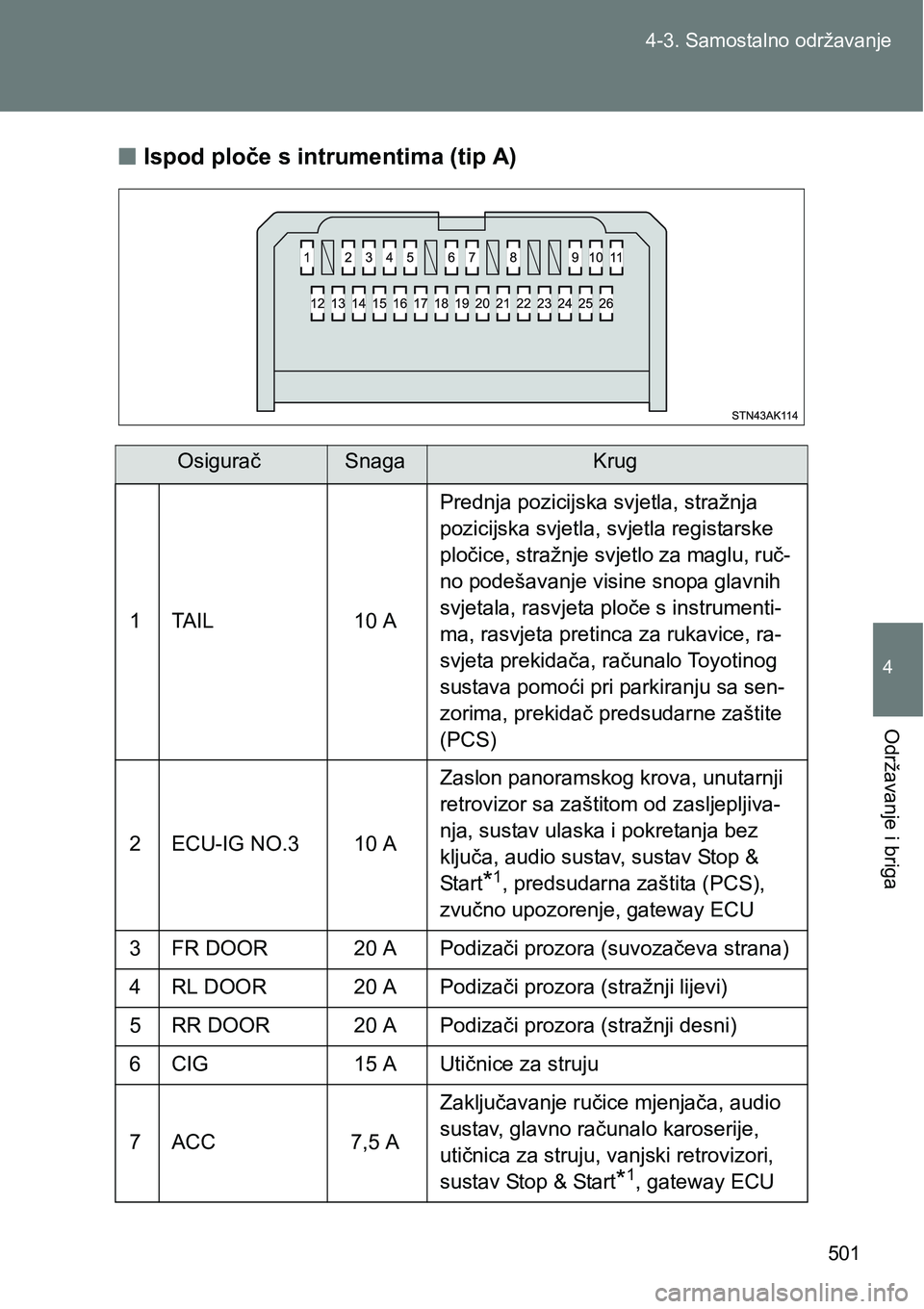

nIspod ploče s intrumentima (tip A)
OsiguračSnagaKrug
1 TAIL 10 APrednja pozicijska svjetla, stražnja
pozicijska svjetla, svjetla registarske

Page 504 of 670

TOYOTA VERSO 2017  Upute Za Rukovanje (in Croatian) 502 4-3. Samostalno održavanje

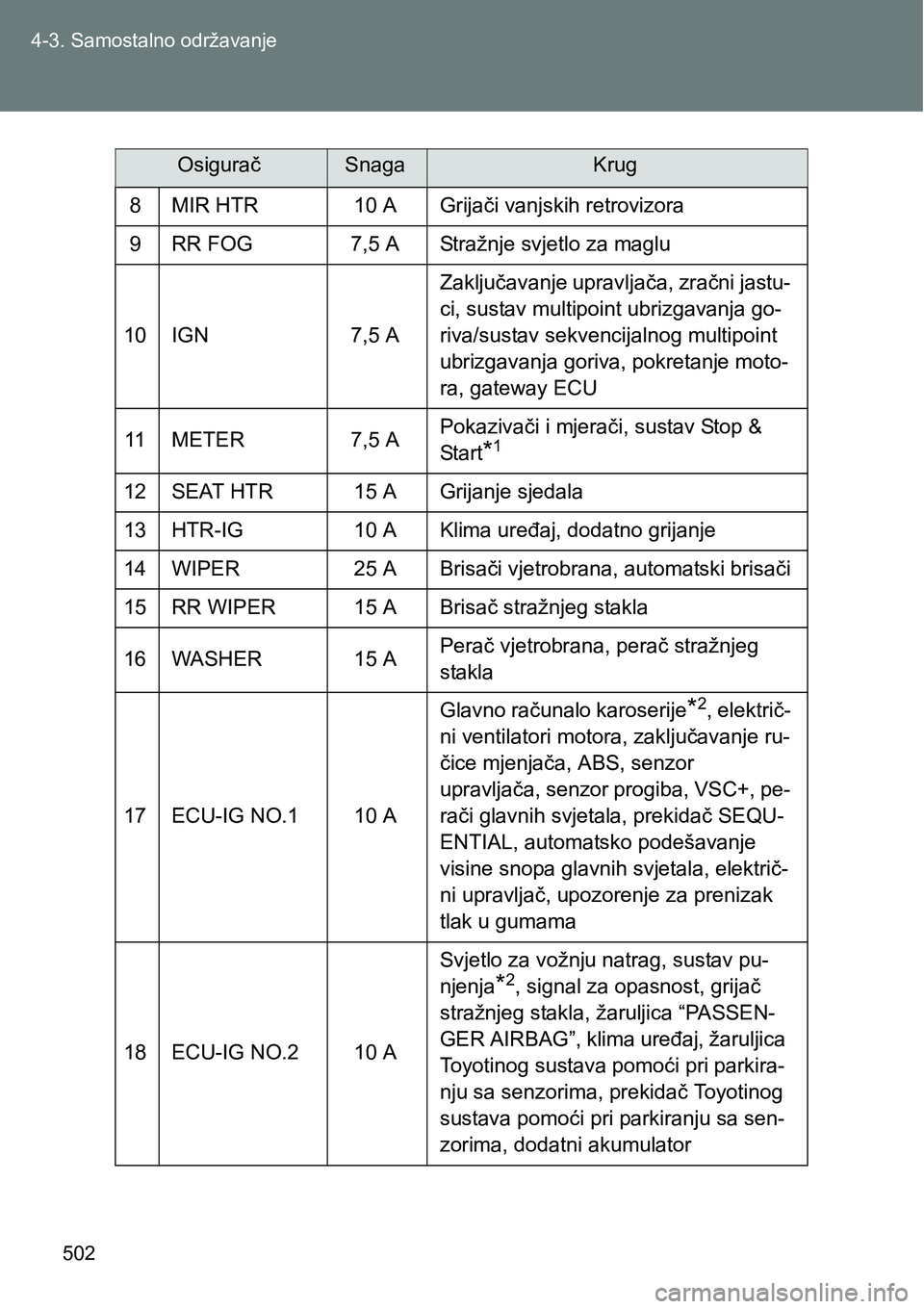

8 MIR HTR 10 A Grijači vanjskih retrovizora
9 RR FOG 7,5 A Stražnje svjetlo za maglu
10 IGN 7,5 AZaključavanje upravljača, zračni jastu-
ci, sustav multipoint ubri
