2017 TOYOTA SIENNA Manuel du propriétaire (in French)

SIENNA_OM_OM08007D_(D)

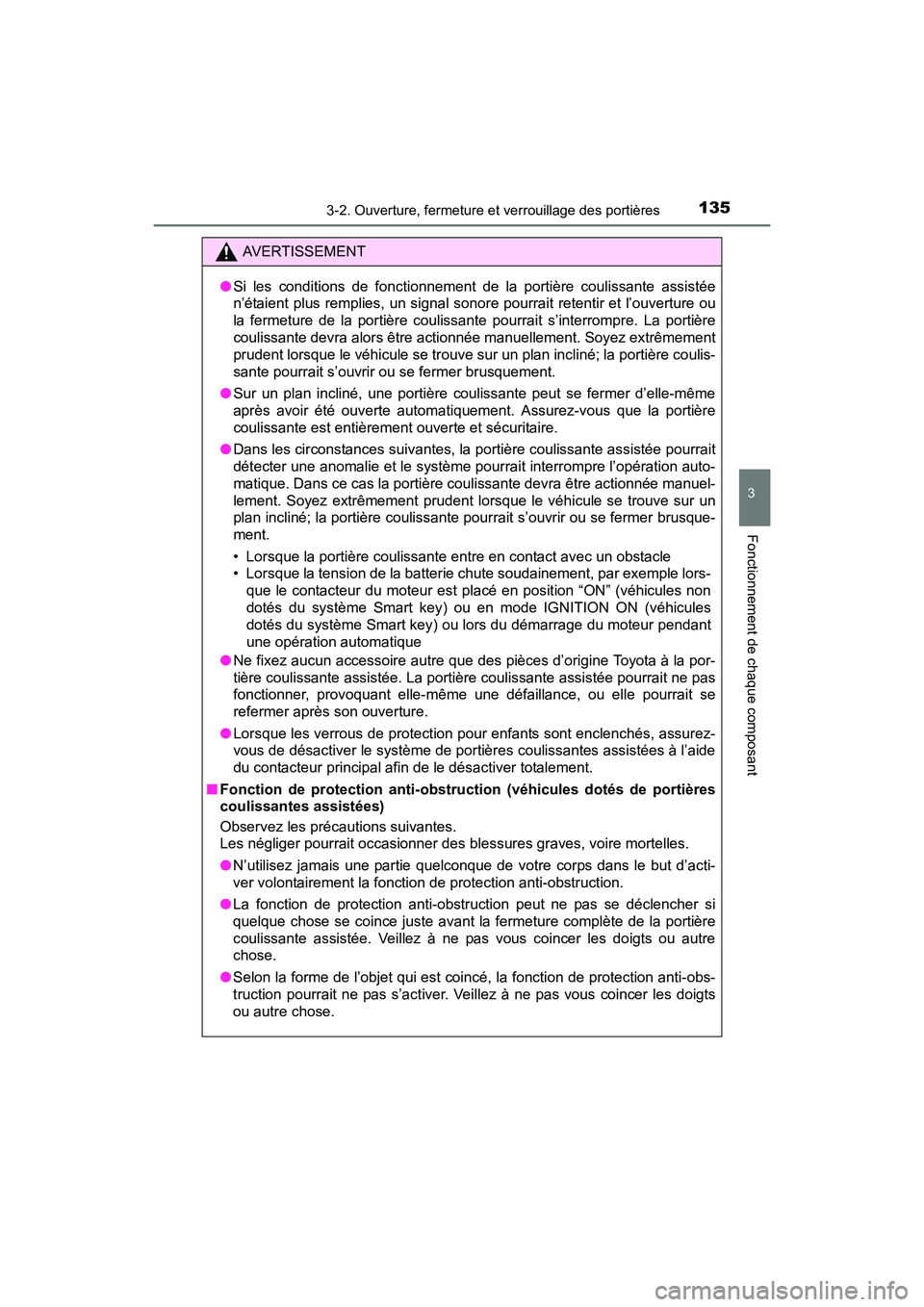

1353-2. Ouverture, fermeture et verrouillage des portières
3
Fonctionnement de chaque composant
AVERTISSEMENT
● Si les conditions de fonctionnement de la portière coulissante assistée
n’étaient plus remplies, un signal sonor e pourrait retentir et l’ouverture ou
la fermeture de la portière coulissante pourrait s’interrompre. La portière
coulissante devra alors être actionnée manuellement. Soyez extrêmement
prudent lorsque le véhicule se trouve su r un plan incliné; la portière coulis-
sante pourrait s’ouvrir ou se fermer brusquement.
● Sur un plan incliné, une portière coulissante peut se fermer d’elle-même
après avoir été ouverte automatiquement. Assurez-vous que la portière
coulissante est entièrement ouverte et sécuritaire.
● Dans les circonstances suivantes, la portière coulissante assistée pourrait
détecter une anomalie et le système pourrait interrompre l’opération auto-
matique. Dans ce cas la portière coulissante devra être actionnée manuel-
lement. Soyez extrêmement prudent lorsque le véhicule se trouve sur un
plan incliné; la portière coulissante pourrait s’ouvrir ou se fermer brusque-
ment.
• Lorsque la portière coulissante entre en contact avec un obstacle
• Lorsque la tension de la batterie chute soudainement, par exemple lors-
que le contacteur du moteur est placé en position “ON” (véhicules non
dotés du système Smart key) ou en mode IGNITION ON (véhicules
dotés du système Smart key) ou lors du démarrage du moteur pendant
une opération automatique
● Ne fixez aucun accessoire autre que des pièces d’origine Toyota à la por-
tière coulissante assistée. La portière coulissante assistée pourrait ne pas
fonctionner, provoquant elle-même une défaillance, ou elle pourrait se
refermer après son ouverture.
● Lorsque les verrous de protection pour enfants sont enclenchés, assurez-
vous de désactiver le système de portières coulissantes assistées à l’aide
du contacteur principal afin de le désactiver totalement.
■ Fonction de protection anti-obstruction (véhicules dotés de portières
coulissantes assistées)
Observez les précautions suivantes.
Les négliger pourrait occasionner des blessures graves, voire mortelles.
●N’utilisez jamais une partie quelconque de votre corps dans le but d’acti-
ver volontairement la fonction de protection anti-obstruction.
● La fonction de protection anti-obstruction peut ne pas se déclencher si
quelque chose se coince juste avant la fermeture complète de la portière
coulissante assistée. Veillez à ne pas vous coincer les doigts ou autre
chose.
● Selon la forme de l’objet qui est coincé, la fonction de protection anti-obs-
truction pourrait ne pas s’activer. Veillez à ne pas vous coincer les doigts
ou autre chose.

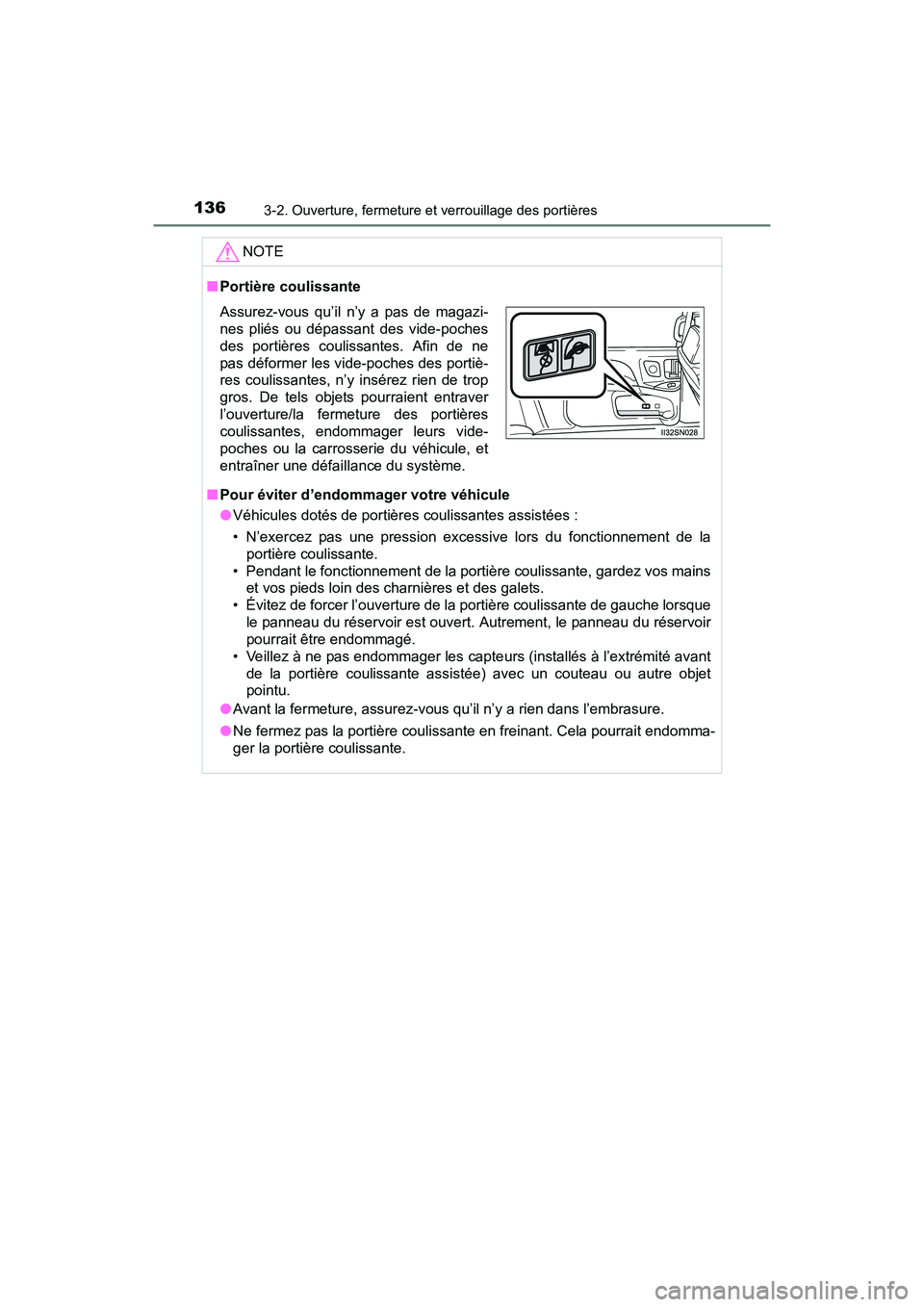

136
SIENNA_OM_OM08007D_(D)
3-2. Ouverture, fermeture et verrouillage des portières
NOTE
■Portière coulissante
■ Pour éviter d’endommager votre véhicule
●Véhicules dotés de portières coulissantes assistées :
• N’exercez pas une pression excessive lors du fonctionnement de la
portière coulissante.
• Pendant le fonctionnement de la portière coulissante, gardez vos mains et vos pieds loin des charnières et des galets.
• Évitez de forcer l’ouverture de la portière coulissante de gauche lorsque le panneau du réservoir est ouvert. Autrement, le panneau du réservoir
pourrait être endommagé.
• Veillez à ne pas endommager les capteurs (installés à l’extrémité avant de la portière coulissante assistée) avec un couteau ou autre objet
pointu.
● Avant la fermeture, assurez-vous qu’il n’y a rien dans l’embrasure.
● Ne fermez pas la portière coulissante en freinant. Cela pourrait endomma-
ger la portière coulissante.
Assurez-vous qu’il n’y a pas de magazi-
nes pliés ou dépassant des vide-poches
des portières coulissantes. Afin de ne
pas déformer les vide-poches des portiè-
res coulissantes, n’y insérez rien de trop
gros. De tels objets pourraient entraver
l’ouverture/la fermeture des portières
coulissantes, endommager leurs vide-
poches ou la carrosserie du véhicule, et
entraîner une défaillance du système.

137

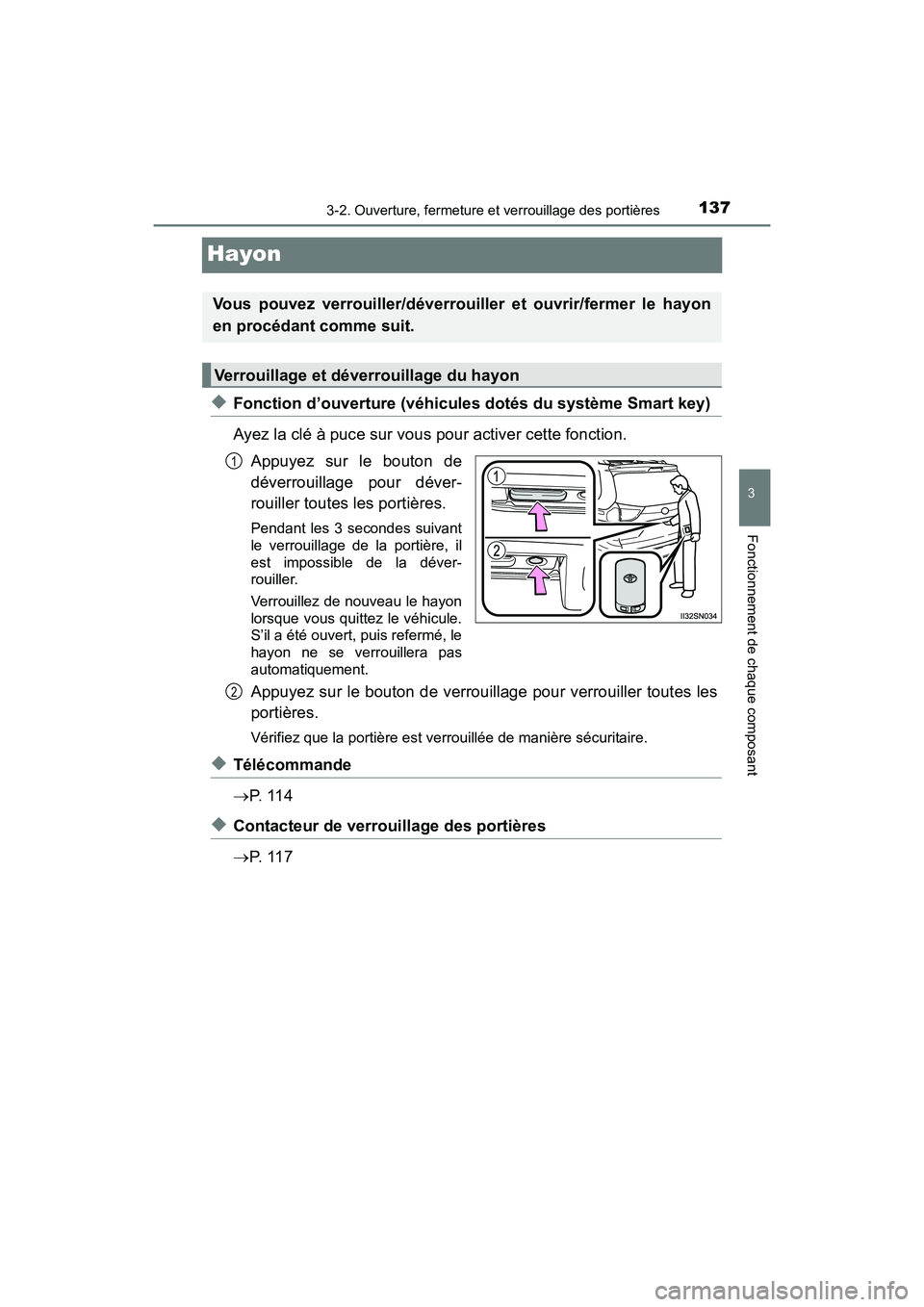

SIENNA_OM_OM08007D_(D)
3-2. Ouverture, fermeture et verrouillage des portières
3
Fonctionnement de chaque composant
Hayon
◆Fonction d’ouverture (véhicules dotés du système Smart key)
Ayez la clé à puce sur vous pour activer cette fonction.Appuyez sur le bouton de
déverrouillage pour déver-
rouiller toutes les portières.
Pendant les 3 secondes suivant
le verrouillage de la portière, il
est impossible de la déver-
rouiller.
Verrouillez de nouveau le hayon
lorsque vous quittez le véhicule.
S’il a été ouvert, puis refermé, le
hayon ne se verrouillera pas
automatiquement.
Appuyez sur le bouton de verrouillage pour verrouiller toutes les
portières.
Vérifiez que la portière est verrouillée de manière sécuritaire.
◆Télécommande
→P. 1 1 4
◆Contacteur de verrouillage des portières
→P. 1 1 7
Vous pouvez verrouiller/déverrouiller et ouvrir/fermer le hayon
en procédant comme suit.
Verrouillage et déverrouillage du hayon
1
2

138

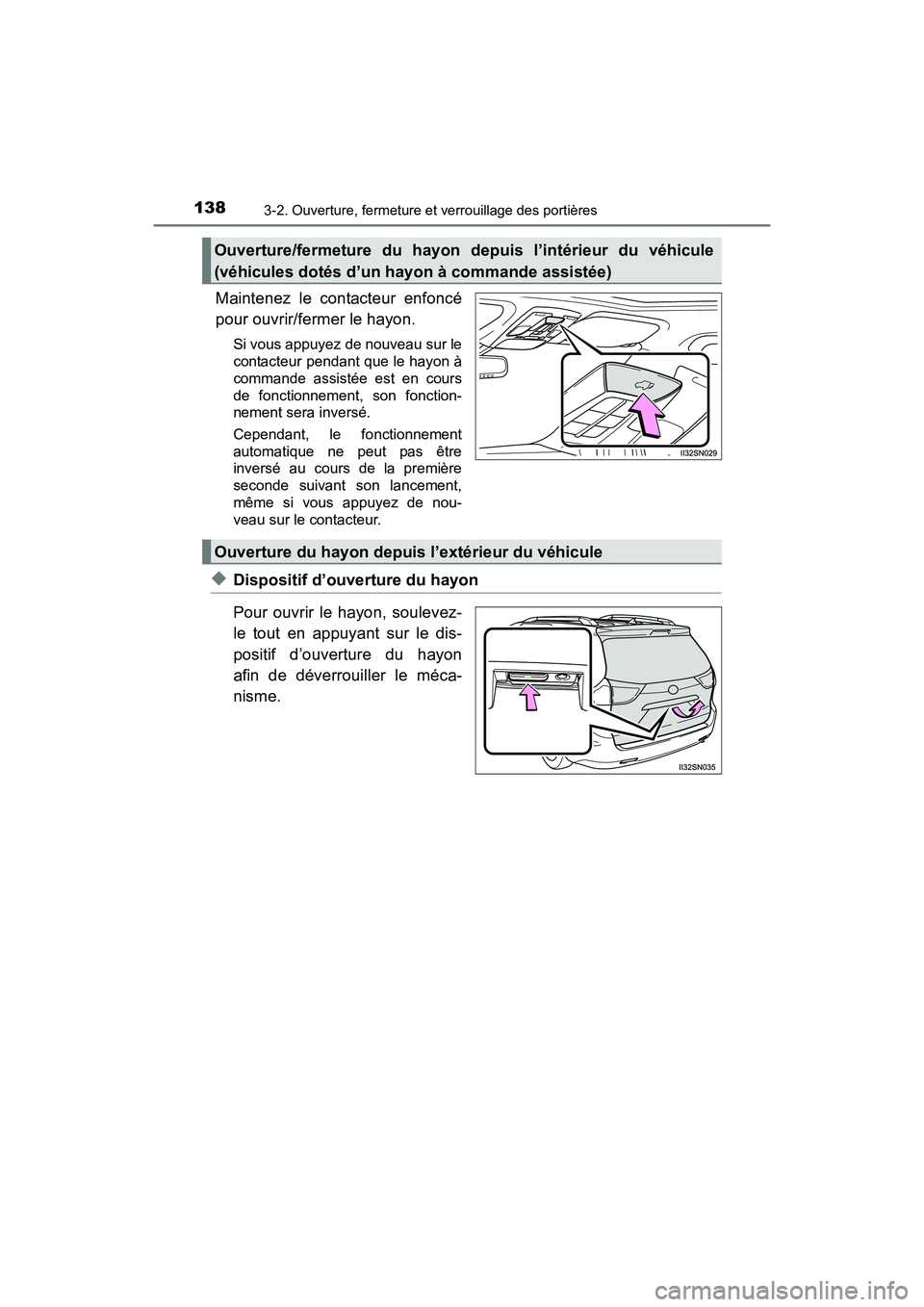

SIENNA_OM_OM08007D_(D)
3-2. Ouverture, fermeture et verrouillage des portières
Maintenez le contacteur enfoncé
pour ouvrir/fermer le hayon.
Si vous appuyez de nouveau sur le
contacteur pendant que le hayon à
commande assistée est en cours
de fonctionnement, son fonction-
nement sera inversé.
Cependant, le fonctionnement
automatique ne peut pas être
inversé au cours de la première
seconde suivant son lancement,
même si vous appuyez de nou-
veau sur le contacteur.
◆Dispositif d’ouverture du hayon
Pour ouvrir le hayon, soulevez-
le tout en appuyant sur le dis-
positif d’ouverture du hayon
afin de déverrouiller le méca-
nisme.
Ouverture/fermeture du hayon depuis l’intérieur du véhicule
(véhicules dotés d’un hayon à commande assistée)
Ouverture du hayon depuis l’extérieur du véhicule

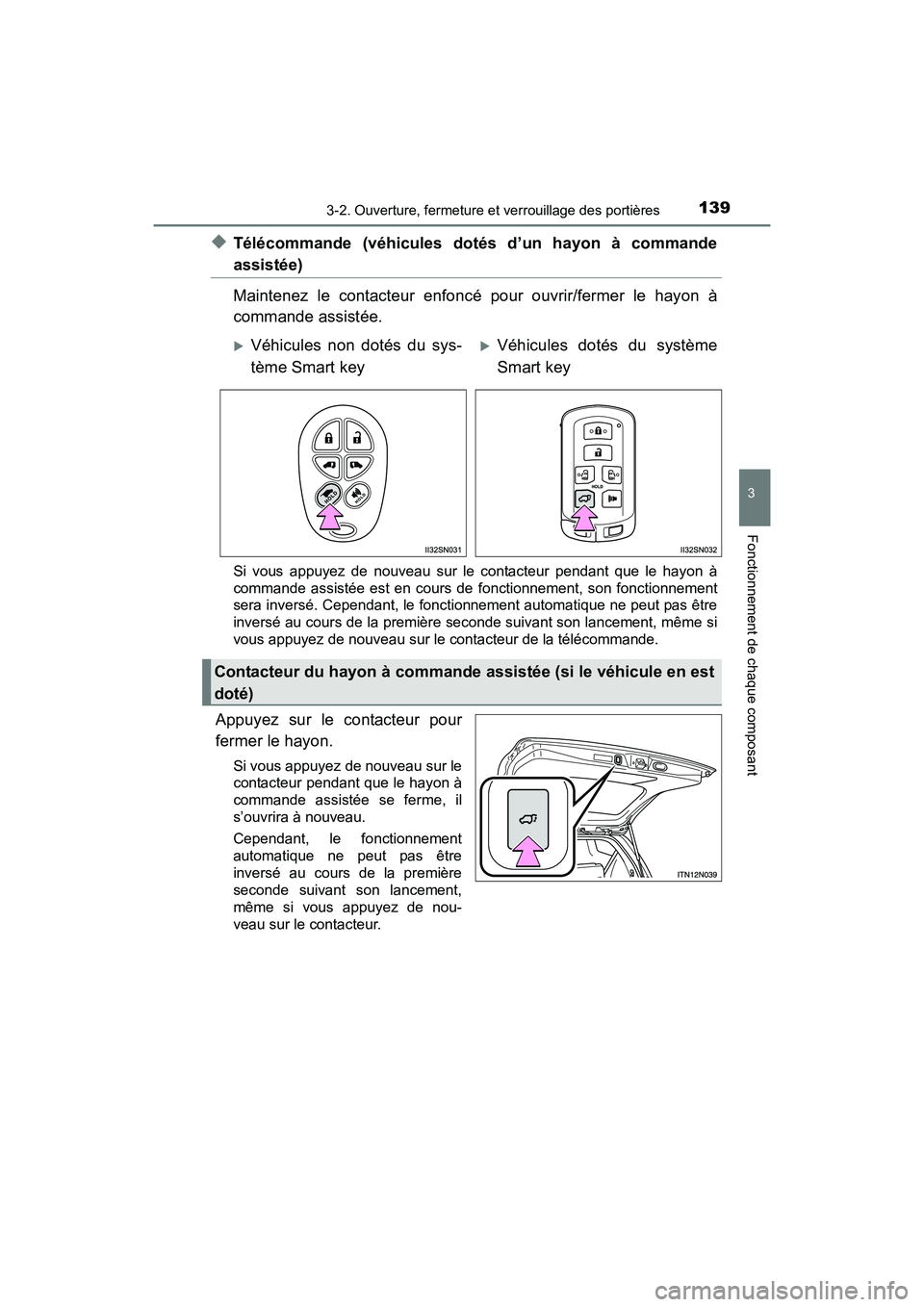

SIENNA_OM_OM08007D_(D)
1393-2. Ouverture, fermeture et verrouillage des portières
3
Fonctionnement de chaque composant
◆Télécommande (véhicules dotés d’un hayon à commande
assistée)
Maintenez le contacteur enfoncé pour ouvrir/fermer le hayon à
commande assistée.
Si vous appuyez de nouveau sur le contacteur pendant que le hayon à
commande assistée est en cours de fonctionnement, son fonctionnement
sera inversé. Cependant, le fonctionnement automatique ne peut pas être
inversé au cours de la première seconde suivant son lancement, même si
vous appuyez de nouveau sur le contacteur de la télécommande.
Appuyez sur le contacteur pour
fermer le hayon.
Si vous appuyez de nouveau sur le
contacteur pendant que le hayon à
commande assistée se ferme, il
s’ouvrira à nouveau.
Cependant, le fonctionnement
automatique ne peut pas être
inversé au cours de la première
seconde suivant son lancement,
même si vous appuyez de nou-
veau sur le contacteur.
XVéhicules non dotés du sys-
tème Smart keyXVéhicules dotés du système
Smart key
Contacteur du hayon à commande assistée (si le véhicule en est
doté)

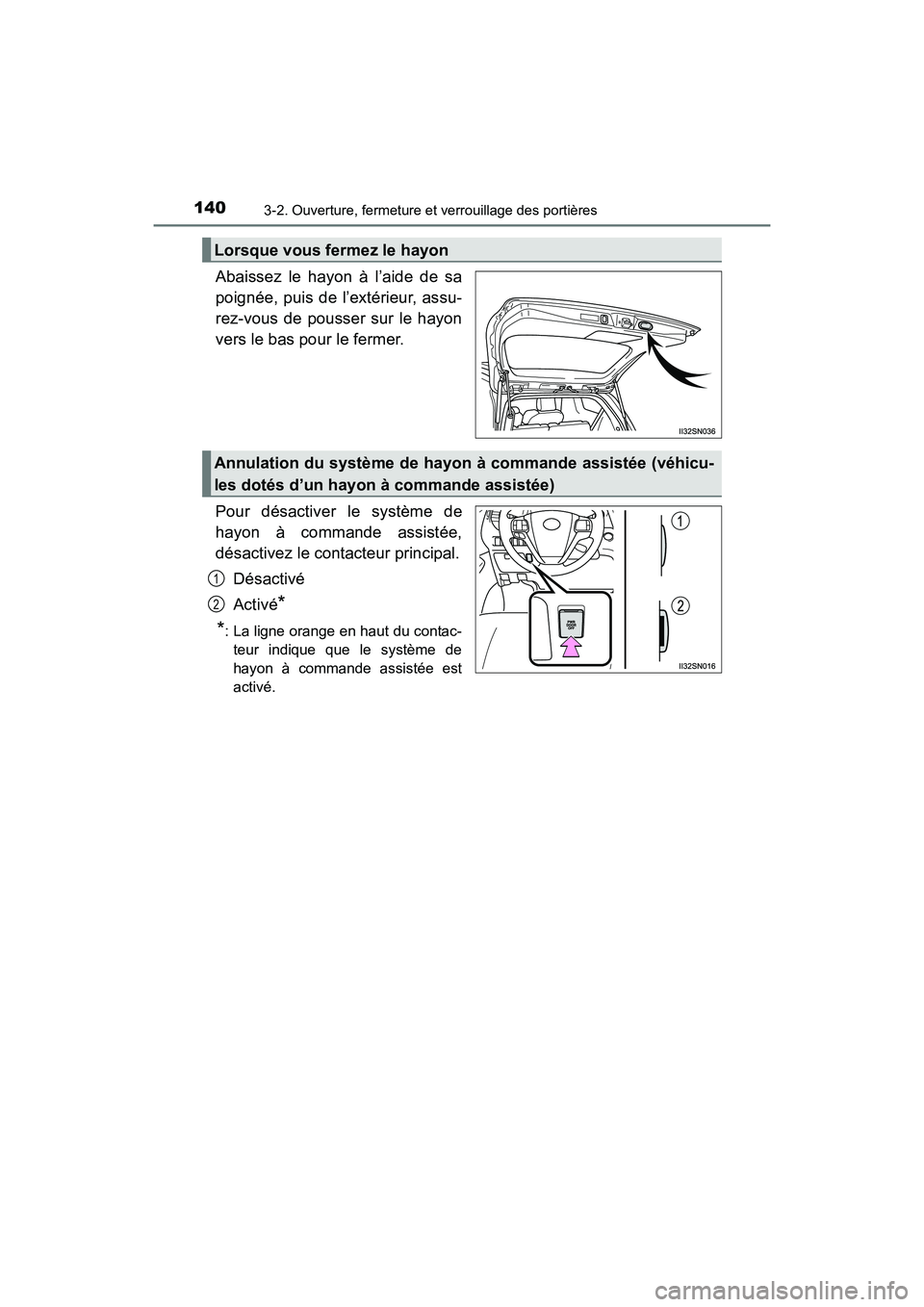

140
SIENNA_OM_OM08007D_(D)
3-2. Ouverture, fermeture et verrouillage des portières
Abaissez le hayon à l’aide de sa
poignée, puis de l’extérieur, assu-
rez-vous de pousser sur le hayon
vers le bas pour le fermer.
Pour désactiver le système de
hayon à commande assistée,
désactivez le contacteur principal.Désactivé
Activé
*
*
: La ligne orange en haut du contac- teur indique que le système de
hayon à commande assistée est
activé.
Lorsque vous fermez le hayon
Annulation du système de hayon à commande assistée (véhicu-
les dotés d’un hayon à commande assistée)
1
2

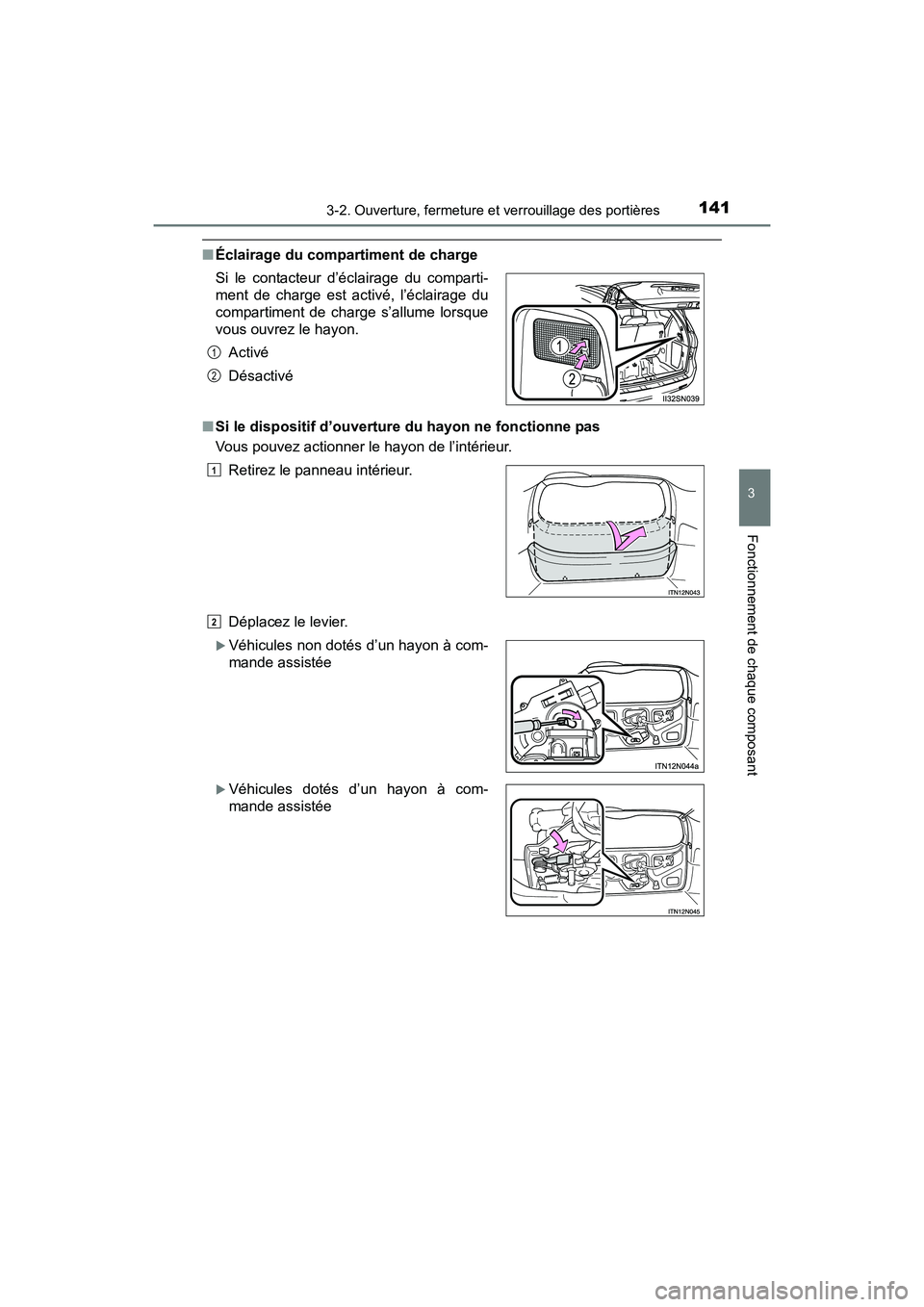

SIENNA_OM_OM08007D_(D)
1413-2. Ouverture, fermeture et verrouillage des portières
3
Fonctionnement de chaque composant
■Éclairage du compartiment de charge
■ Si le dispositif d’ouverture du hayon ne fonctionne pas
Vous pouvez actionner le hayon de l’intérieur.
Déplacez le levier.
Si le contacteur d’éclairage du comparti-
ment de charge est activé, l’éclairage du
compartiment de charge s’allume lorsque
vous ouvrez le hayon.
Activé
Désactivé
Retirez le panneau intérieur.
XVéhicules non dotés d’un hayon à com-
mande assistée
XVéhicules dotés d’un hayon à com-
mande assistée
1
2
1
2

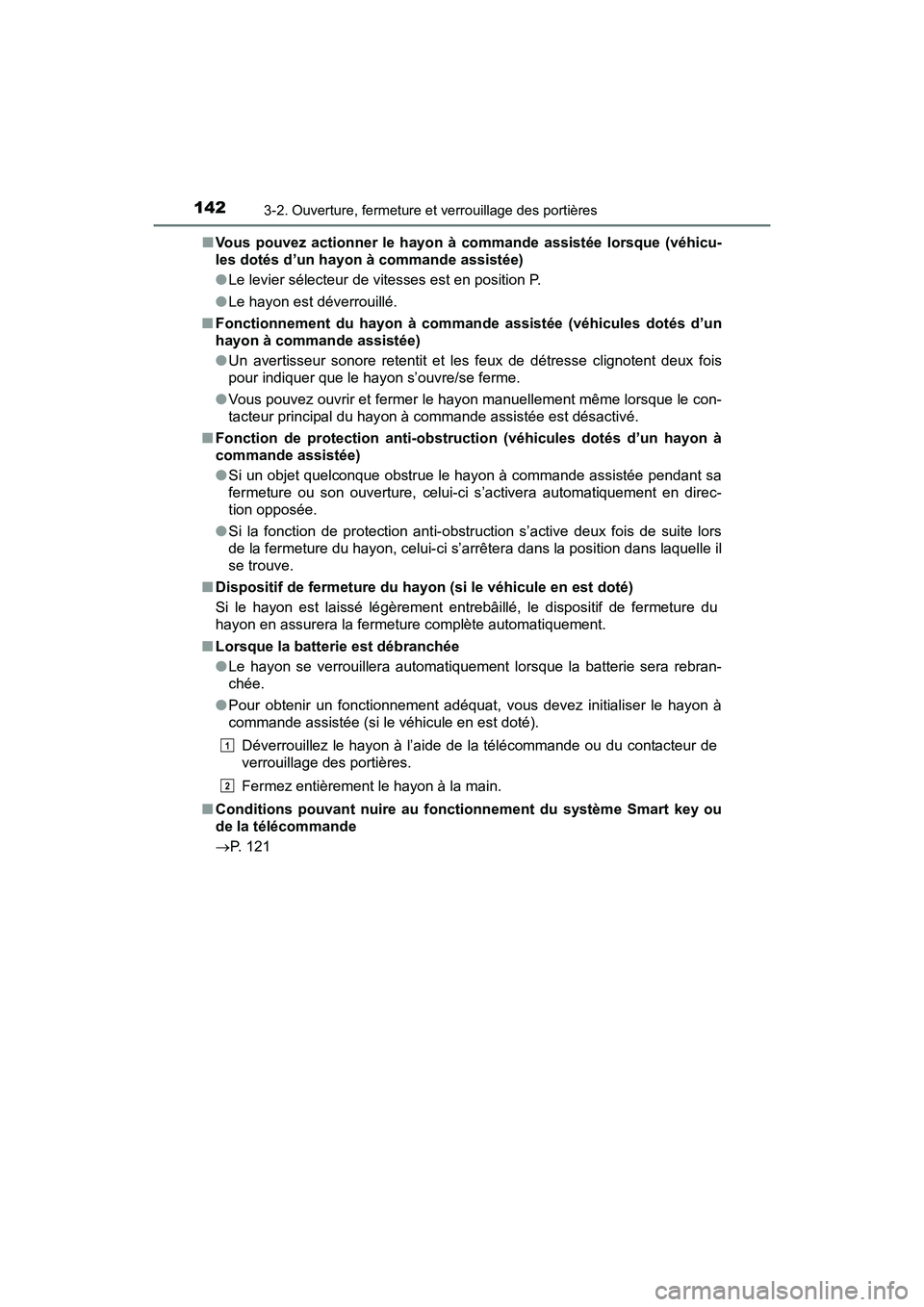

142
SIENNA_OM_OM08007D_(D)
3-2. Ouverture, fermeture et verrouillage des portières
■Vous pouvez actionner le hayon à commande assistée lorsque (véhicu-
les dotés d’un hayon à commande assistée)
● Le levier sélecteur de vitesses est en position P.
● Le hayon est déverrouillé.
■ Fonctionnement du hayon à comma nde assistée (véhicules dotés d’un
hayon à commande assistée)
● Un avertisseur sonore retentit et les feux de détresse clignotent deux fois
pour indiquer que le hayon s’ouvre/se ferme.
● Vous pouvez ouvrir et fermer le hayon manuellement même lorsque le con-
tacteur principal du hayon à commande assistée est désactivé.
■ Fonction de protection anti-obstruction (véhicules dotés d’un hayon à
commande assistée)
●Si un objet quelconque obstrue le hayon à commande assistée pendant sa
fermeture ou son ouverture, celui-ci s’activera automatiquement en direc-
tion opposée.
● Si la fonction de protection anti-obstruction s’active deux fois de suite lors
de la fermeture du hayon, celui-ci s’arrêtera dans la position dans laquelle il
se trouve.
■ Dispositif de fermeture du hayon (si le véhicule en est doté)
Si le hayon est laissé légèrement entrebâillé, le dispositif de fermeture du
hayon en assurera la fermeture complète automatiquement.
■ Lorsque la batterie est débranchée
●Le hayon se verrouillera automatiquement lorsque la batterie sera rebran-
chée.
● Pour obtenir un fonctionnement adéquat, vous devez initialiser le hayon à
commande assistée (si le véhicule en est doté).
Déverrouillez le hayon à l’aide de la télécommande ou du contacteur de
verrouillage des portières.
Fermez entièrement le hayon à la main.
■ Conditions pouvant nuire au fonctionnement du système Smart key ou
de la télécommande
→ P. 121
1
2
